Предохранитель JEEP GRAND CHEROKEE 2021 Руководство по эксплуатации и техобслуживанию (in Russian)

69
КАПОТ
Открытие капота
Чтобы открыть капот, необходимо
разблокировать две защелки.
1. Потяните рычаг разблокировки, нахо-
дящийся под приборной панелью со
стороны водителя.

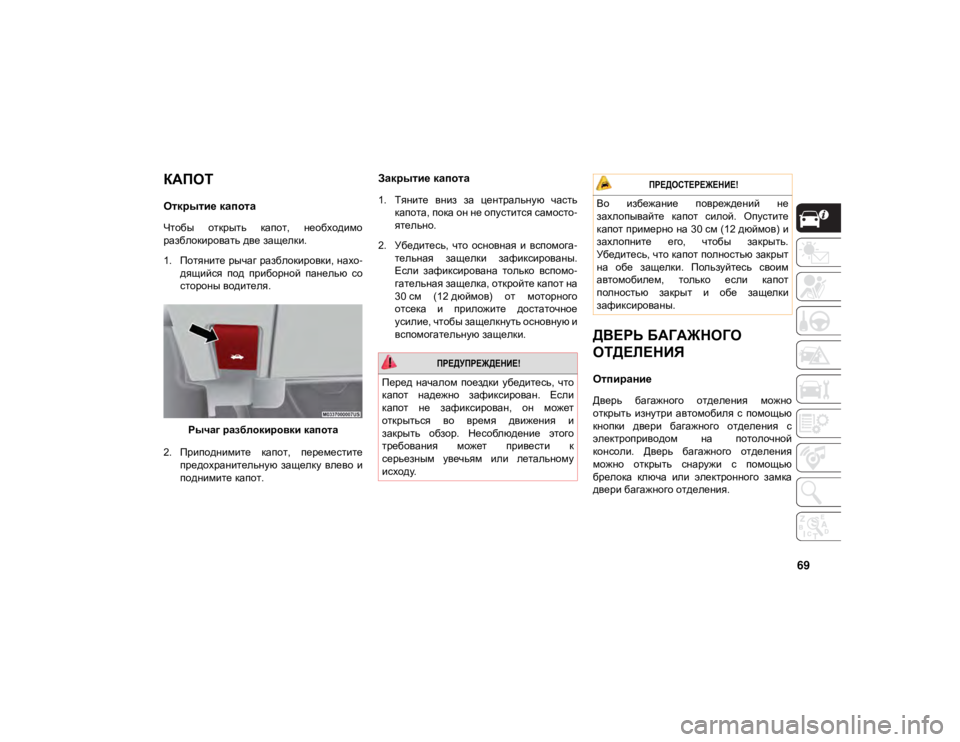

Рычаг разблокировки капота
2. Приподнимите капот, переместите предохранительную защелку влево и
поднимите капот.
Закрытие капота
1. Тяните вниз за центральную частькапота, пока он не опустится самосто -
ятельно.
2. Убедитесь, что основная и вспомога -
тельная защелки зафиксированы.
Если зафиксирована только вспомо -
гательная защелка, откройте капот на
30 см (12 дюймов) от моторного
отсека и приложите достаточное
усилие, чтобы защелкнуть основную и
вспомогательную защелки.
ДВЕРЬ БАГАЖНОГО
ОТДЕЛЕНИЯ
Отпирание
Дверь багажного отделения можно
открыть изнутри автомобиля с помощью
кнопки двери багажного отделения с
электроприводом на потолочной
консоли. Дверь багажного отделения
можно открыть снаружи с помощью
брелока ключа или электронного замка
двери багажного отделения.

ПРЕДУПРЕЖДЕНИЕ!

Перед началом поездки убедитесь, что
капот надежно зафиксирован. Если
капот не зафиксирован, он может
открыться во время движения и
закрыть обзор. Несоблюдение этого
требования может привести к
серьезным увечьям или летальному
исходу.

ПРЕДОСТЕРЕЖЕНИЕ!

Во избежание повреждений не
захлопывайте капот силой. Опустите
капот примерно на 30 см (12 дюймов) и
захлопните его, чтобы закрыть.
Убедитесь, что капот полностью закрыт
на обе защелки. Пользуйтесь своим
автомобилем, только если капот
полностью закрыт и обе защелки
зафиксированы.
2020_JEEP_GRAND_CHEROKEE_UG_LHD_RU.book Page 69

ЗНАКОМСТВО С АВТОМОБИЛЕМ

74
(ПРОДОЛЖЕНИЕ)
(
ПРОДОЛЖЕНИЕ)
ПРИМЕЧАНИЕ:
Максимальная мощность не должна
превышать 160 Вт (13 А) при напря -
жении 12 В. В случае превышения
номинальной мощности 160 Вт (13 А)
потребуется замена предохранителя,
предназначенного для защиты данной
системы.
Электророзетки предназначены только
для штепсельных вилок. Не встав -
ляйте в электророзетки другие пред -
меты, поскольку это может привести к
повреждению розеток и перегоранию
предохранителей. Неправильное
использование розетки питания может
стать причиной неисправностей,
которые не подпадают под действие
гарантии на новый автомобиль.
Розетка в заднем багажном отделении
может быть переключена на розетку с
питанием "от аккумулятора", для этого
необходимо переключить предохрани -
тель правой задней боковой панели
розетки электропитания в панели
предохранителей.

ПРЕДОСТЕРЕЖЕНИЕ!

Максимальная мощность не должна
превышать 160 Вт (13 А) при напря -
жении 12 В. В случае превышения
максимальной мощности 160 Вт (13 А)
необходимо заменить предохранитель,
предназначенный для защиты
системы.

Электророзетки предназначены только
для штепсельных вилок. Не вставляйте в
электророзетки другие предметы,
поскольку это может привести к повреж -
дению розеток и перегоранию предохра -
нителей. Неправильное использование
электророзетки может стать причиной
неисправностей, которые не подпадают
под действие ограниченной гарантии на
новый автомобиль.

ПРЕДУПРЕЖДЕНИЕ!

Меры предосторожности:
Не вставляйте в штепсельные
разъемы никакие предметы.
Не прикасайтесь к розеткам мокрыми
руками.
После использования закрывайте
крышку.
Некорректная эксплуатация данной
розетки может привести к поражению
электрическим током или к повреж -
дению розетки.

ПРЕДОСТЕРЕЖЕНИЕ!

Многие устройства, которые можно
подключать к источнику питания, расхо -
дуют энергию аккумуляторной батареи
автомобиля, даже если они не исполь -
зуется (например, сотовые телефоны и
т.п.). Однако при длительном подклю -
чении устройства аккумуляторная
батарея автомобиля постепенно разря -
жается, что отрицательно влияет на
срок службы батареи и/или на последу -
ющий запуск двигателя.

ПРЕДУПРЕЖДЕНИЕ! (продолжение)

2020_JEEP_GRAND_CHEROKEE_UG_LHD_RU.book Page 74

269
(ПРОДОЛЖЕНИЕ)
6. Вставьте фонарь внутреннейстороной в отверстие обшивки.
7. Нажмите на фонарь до фиксации.

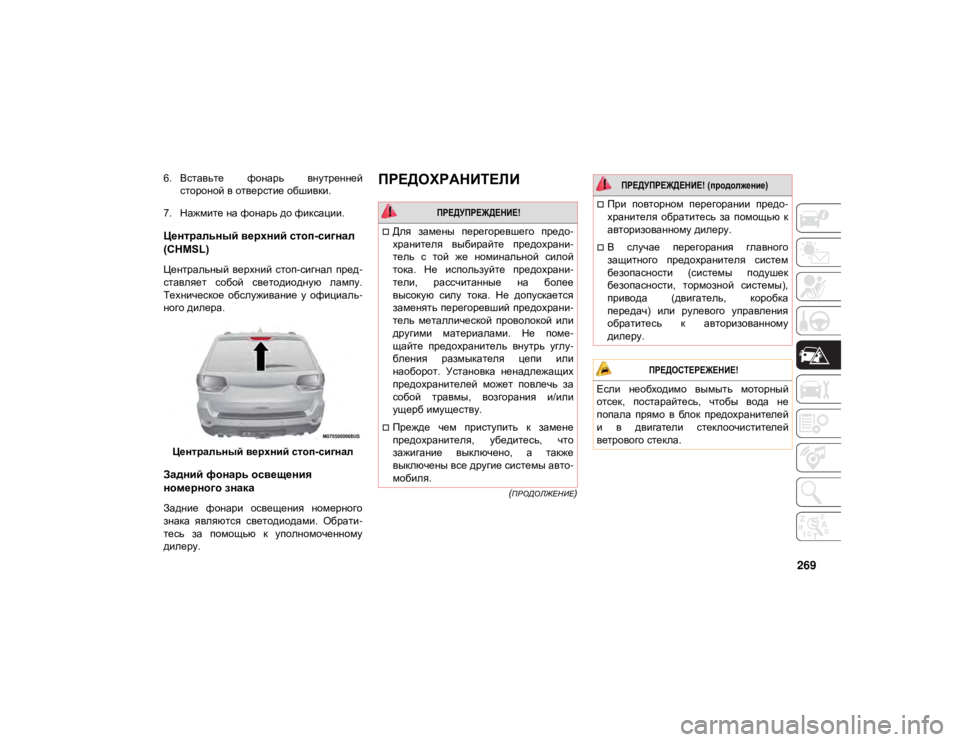

Центральный верхний стоп-сигнал
(CHMSL)
Центральный верхний стоп-сигнал пред -
ставляет собой светодиодную лампу.
Техническое обслуживание у официаль -
ного дилера.
Центральный верхний стоп-сигнал
Задний фонарь освещения
номерного знака
Задние фонари освещения номерного
знака являются светодиодами. Обрати -
тесь за помощью к уполномоченному
дилеру.
ПРЕДОХРАНИТЕЛИ

ПРЕДУПРЕЖДЕНИЕ!

Для замены перегоревшего предо -
хранителя выбирайте предохрани -
тель с той же номинальной силой
тока. Не используйте предохрани -
тели, рассчитанные на более
высокую силу тока. Не допускается
заменять перегоревший предохрани -
тель металлической проволокой или
другими материалами. Не поме -
щайте предохранитель внутрь углу-
бления размыкателя цепи или
наоборот. Установка ненадлежащих
предохранителей может повлечь за
собой травмы, возгорания и/или
ущерб имуществу.
Прежде чем приступить к замене
предохранителя, убедитесь, что
зажигание выключено, а также
выключены все другие системы авто -
мобиля.
При повторном перегорании предо -
хранителя обратитесь за помощью к
авторизованному дилеру.
В случае перегорания главного
защитного предохранителя систем
безопасности (системы подушек
безопасности, тормозной системы),
привода (двигатель, коробка
передач) или рулевого управления
обратитесь к авторизованному
дилеру.

ПРЕДОСТЕРЕЖЕНИЕ!

Если необходимо вымыть моторный
отсек, постарайтесь, чтобы вода не
попала прямо в блок предохранителей
и в двигатели стеклоочистителей
ветрового стекла.

ПРЕДУПРЕЖДЕНИЕ! (продолжение)

2020_JEEP_GRAND_CHEROKEE_UG_LHD_RU.book Page 269

ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ

270
Общие сведения
Предохранители предназначены для
защиты электрических систем от чрез-
мерного тока.
Если устройство не работает, необхо-
димо проверить элемент внутри плоского
предохранителя в части обрыва/перего -
рания.
Кроме того, следует помнить о том, что
длительное использование разъемов
питания при выключенном двигателе
может привести к разряду аккумуля -
торной батареи. Плоские предохранители
Предохранители под капотом
Центр распределения питания распо
-
ложен в моторном отсеке рядом с аккуму -
лятором. Этот центр содержит
картриджные предохранители, микро -
предохранители, реле и прерыватели
цепи. На внутренней стороне крышки
указано описание каждого предохрани -
теля и компонента или выштампованы
номера гнезд предохранителей, соответ-
ствующие номерам в таблице ниже.
Блок распределения питания
ПРИМЕЧАНИЕ:

Обслуживание предохранителей систем
безопасности (отмечены символом *)
должен выполнять уполномоченный дилер.

1 — Элемент предохранителя
2 — Плоский предохранитель с хоро
-
шим/функциональным элементом пре -
дохранителя.
3 — Плоский предохранитель с плохим/
неисправным элементом предохраните -
ля (перегорел предохранитель).
2020_JEEP_GRAND_CHEROKEE_UG_LHD_RU.book Page 270

271
Гнездо
Картриджный
плавкий
предохранитель Микропредохранитель
Описание
F0360 А Желтый –Вентилятор радиатора — при наличии
(*)
F05 40 А Зеленый –Компрессор для пневматической подвески - при
наличии
(*)
F06 40 А Зеленый –Антиблокировочная система тормозов/насос
электронной системы курсовой устойчивости
(*)
F07 30 А Розовый –Соленоид стартера
(*)
F09 30 А Розовый –Подогреватель дизельного топлива (только для
дизельных двигателей) / Вакуумный насос тормозной
системы
(*)
F10 40 А Зеленый –Кузовной контроллер/Внешнее освещение #2
(*)
F11 30 А Розовый –Электрический тормоз буксировочного устройства - при
наличии
(*)
F12 40 А Зеленый –Кузовной контроллер # 3/Замки с электроприводом
(*)
F13 40 А Зеленый –Электродвигатель переднего вентилятора
(*)
2020_JEEP_GRAND_CHEROKEE_UG_LHD_RU.book Page 271

ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ

272
F1440 А Зеленый –Кузовной контроллер #4/Внешнее освещение #1
(*)
F15 40 А Зеленый –Насос охлаждения двигателя радиатора низкой
температуры (LTR) — при наличии
(*)
F17 30 А Розовый –Омыватель фар - при наличии
F19 20 А Голубой –Соленоид подголовника - при наличии
F20 30 А Розовый –Модуль двери пассажира
F22 20 А Голубой –Блок управления двигателем
(*)
F23 30 А Розовый –Внутреннее освещение #1
F24 30 А Розовый –Модуль двери водителя
F25 30 А Розовый –Передние стеклоочистители
F26 30 А Розовый –Антиблокировочная система тормозов/модуль
управления системой курсовой устойчивости, ECU и
клапаны
(*)
F28 20 А Голубой –Фонари заднего хода буксировочного устройства- при
наличии
(*)
F29 20 А Голубой –Габаритные фонари буксировочного устройства- при
наличии
(*)
ГнездоКартриджный
плавкий
предохранитель Микропредохранитель
Описание
2020_JEEP_GRAND_CHEROKEE_UG_LHD_RU.book Page 272

273
F3030 А Розовый –Буксировка прицепа (гнездо) / буксировка прицепа
(отдельный стояночный тормоз) / буксировка прицепа
(BUX) — при наличии
(*)
F32 30 А Розовый –Модуль управления трансмиссией
(*)
F34 30 А Розовый –Управление самоблокирующимся дифференциалом —
при наличии
(*)
F35 30 А Розовый –Люк крыши - при наличии
F36 30 А Розовый –Обогреватель заднего стекла
F37 25 А Бесцветный –Электродвигатель заднего вентилятора - при наличии
F38 30 А Розовый –Инвертор напряжения 230 В перем. тока — При наличии
(*)
F39 30 А Розовый –Дверь багажного отделения с электроприводом — при
наличии
F40 –10 А Красный Дневные ходовые огни/система управления уровнем
фар
F42 –20 А Желтый Клаксон
F44 –10 А Красный Порт диагностики
(*)
F45 –5 А Желто-коричневый Шлюз информационной безопасности
(*)
F49 –10 А Красный Блок кнопок на центральной консоли/Климат-контроль
ГнездоКартриджный
плавкий
предохранитель Микропредохранитель
Описание
2020_JEEP_GRAND_CHEROKEE_UG_LHD_RU.book Page 273

ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ

274
F50–20 А Желтый Модуль управления пневматической подвеской/
самоблокирующийся дифференциал — при наличии
(*)
F51 –15 А Голубой KIN/RF HUB/замок рулевой колонки — при наличии
(*)
F53 –20 А Желтый Левый фонарь указателя поворота буксируемого
прицепа/стоп-сигналы — при наличии
(*)
F56 –15 А Голубой Дополнительные компоненты (только для дизельных
двигателей)
F57 –20 А Желтый Датчик NOX — при наличии
(*)
F58 –15 А Голубой Фары HID LH - при наличии
(*)
F59 –10 А Красный Насос очистки (только для дизельных двигателей)
(*)
F60 –15 А Голубой Блок управления коробкой передач
(*)
F61 –10 А Красный Блок управления коробкой передач/датчик PM (только
для дизельных двигателей)
(*)
F62 –
10 А Красный Муфта системы кондиционирования воздуха
Гнездо
Картриджный
плавкий
предохранитель Микропредохранитель
Описание
2020_JEEP_GRAND_CHEROKEE_UG_LHD_RU.book Page 274

275
F63–20 А Желтый Катушки зажигания / конденсаторы катушки зажигания /
привод клапана быстрого запуска — при наличии
(бензиновый двигатель) нагреватель мочевины
(дизельный двигатель)
(*)
F64 –25 А Бесцветный Топливные форсунки/Силовая установка
(*)
F66 –10 А Красный Люк крыши/датчик дождя/внутреннее зеркало заднего
вида / USB-порт / DSCR / DTV — при наличии
F67 –15 А Голубой Порт CD/DVD/UCI/USB-порт для зарядки
F68 –20 А Желтый Электродвигатель очистителя заднего стекла
F69 –15 А Голубой Питание дополнительной фары - при наличии
F70 –20 А Желтый Электродвигатель топливного насоса
(*)
F71 –30 А Зеленый Усилитель/ANCM — при наличии
F72 –10 А Красный Модуль управления двигателем (ECM)
(*)
F73 –15 А Голубой Фара HID RT — При наличии
(*)
F75 –10 А Красный Управление дополнительным аккумулятором - при
наличии
F76 –10 А Красный Антиблокировочная система тормозов/электронная
система курсовой устойчивости
(*)
ГнездоКартриджный
плавкий
предохранитель Микропредохранитель
Описание
2020_JEEP_GRAND_CHEROKEE_UG_LHD_RU.book Page 275

ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ

276
F77–10 А Красный Модуль управления трансмиссией/модуль отсоединения
передней оси — при наличии
(*)
F78 –10 А Красный Модуль управления двигателем/Электроусилитель руля
(*)
F80 –10 А Красный Универсальный радиопульт для управления гаражными
воротами/модуль охранной сигнализации — при
наличии/сирена — при наличии
F81 –20 А Желтый Левый фонарь указателя поворота/стоп-сигналы
буксировки прицепа — при наличии
(*)
F82 –10 А Красный Модуль управления рулевой колонки/круиз-контроль/
DTV — при наличии
(*)
F83 –10 А Красный Дверца топливного бака
F84 –15 А Голубой Щиток приборов
(*)
F85 –10 А Красный Модуль подушки безопасности
(*)
F86 –10 А Красный Модуль подушки безопасности
(*)
F87 –10 А Красный Пневматическая подвеска — при наличии
(*)
ГнездоКартриджный
плавкий
предохранитель Микропредохранитель
Описание
2020_JEEP_GRAND_CHEROKEE_UG_LHD_RU.book Page 276
