TPMS JEEP WRANGLER 2020 Instrukcja obsługi (in Polish)

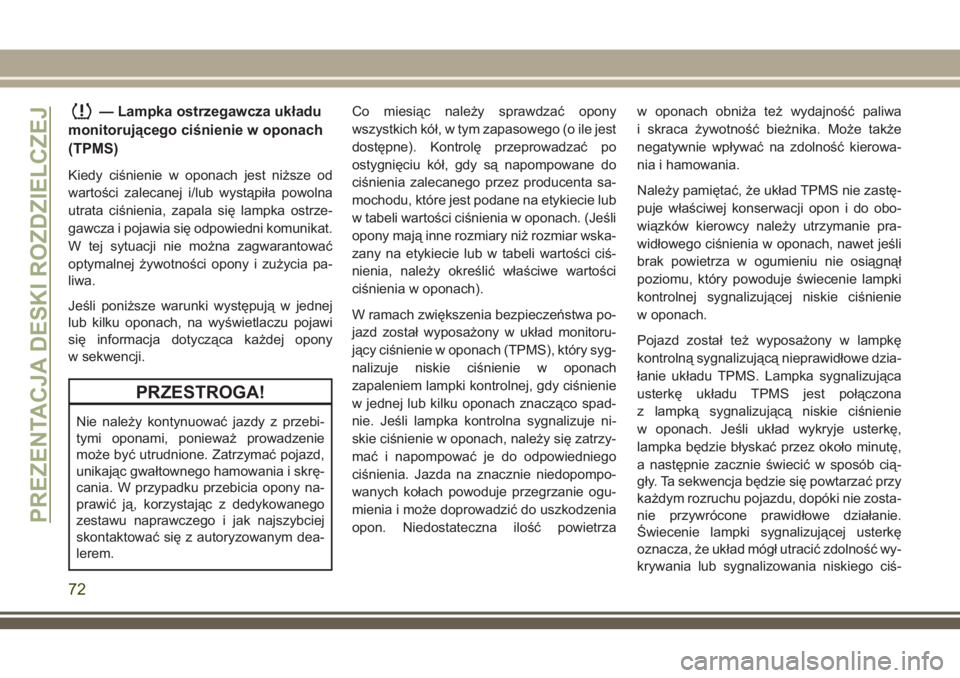

— Lampka ostrzegawcza układu
monitorującego ciśnienie w oponach
(TPMS)
Kiedy ciśnienie w oponach jest niższe od
wartości zalecanej i/lub wystąpiła powolna
utrata ciśnienia, zapala się lampka ostrze-
gawcza i pojawia się odpowiedni komunikat.
W tej sytuacji nie można zagwarantować
optymalnej żywotności opony i zużycia pa-
liwa.
Jeśli poniższe warunki występują w jednej
lub kilku oponach, na wyświetlaczu pojawi
się informacja dotycząca każdej opony
w sekwencji.
PRZESTROGA!
Nie należy kontynuować jazdy z przebi-
tymi oponami, ponieważ prowadzenie
może być utrudnione. Zatrzymać pojazd,
unikając gwałtownego hamowania i skrę-
cania. W przypadku przebicia opony na-
prawić ją, korzystając z dedykowanego
zestawu naprawczego i jak najszybciej
skontaktować się z autoryzowanym dea-
lerem.Co miesiąc należy sprawdzać opony
wszystkich kół, w tym zapasowego (o ile jest
dostępne). Kontrolę przeprowadzać po
ostygnięciu kół, gdy są napompowane do
ciśnienia zalecanego przez producenta sa-
mochodu, które jest podane na etykiecie lub
w tabeli wartości ciśnienia w oponach. (Jeśli
opony mają inne rozmiary niż rozmiar wska-
zany na etykiecie lub w tabeli wartości ciś-
nienia, należy określić właściwe wartości
ciśnienia w oponach).
W ramach zwiększenia bezpieczeństwa po-
jazd został wyposażony w układ monitoru-
jący ciśnienie w oponach (TPMS), który syg-
nalizuje niskie ciśnienie w oponach
zapaleniem lampki kontrolnej, gdy ciśnienie
w jednej lub kilku oponach znacząco spad-
nie. Jeśli lampka kontrolna sygnalizuje ni-
skie ciśnienie w oponach, należy się zatrzy-
mać i napompować je do odpowiedniego
ciśnienia. Jazda na znacznie niedopompo-
wanych kołach powoduje przegrzanie ogu-
mienia i może doprowadzić do uszkodzenia
opon. Niedostateczna ilość powietrzaw oponach obniża też wydajność paliwa
i skraca żywotność bieżnika. Może także
negatywnie wpływać na zdolność kierowa-
nia i hamowania.
Należy pamiętać, że układ TPMS nie zastę-
puje właściwej konserwacji opon i do obo-
wiązków kierowcy należy utrzymanie pra-
widłowego ciśnienia w oponach, nawet jeśli
brak powietrza w ogumieniu nie osiągnął
poziomu, który powoduje świecenie lampki
kontrolnej sygnalizującej niskie ciśnienie
w oponach.
Pojazd został też wyposażony w lampkę
kontrolną sygnalizującą nieprawidłowe dzia-
łanie układu TPMS. Lampka sygnalizująca
usterkę układu TPMS jest połączona
z lampką sygnalizującą niskie ciśnienie
w oponach. Jeśli układ wykryje usterkę,
lampka będzie błyskać przez około minutę,
a następnie zacznie świecić w sposób cią-
gły. Ta sekwencja będzie się powtarzać przy
każdym rozruchu pojazdu, dopóki nie zosta-
nie przywrócone prawidłowe działanie.
Świecenie lampki sygnalizującej usterkę
oznacza, że układ mógł utracić zdolność wy-
krywania lub sygnalizowania niskiego ciś-
PREZENTACJA DESKI ROZDZIELCZEJ
72

nienia w oponach. Wadliwe działanie układu
TPMS może mieć rozmaite przyczyny. Może
to być np. wymiana opon lub założenie koła
zapasowego. Po wymianie jednej lub kilku
opon bądź kół należy zawsze sprawdzić
lampkę ostrzegawczą TPMS, aby się prze-
konać, czy zamienniki lub opony/koła zapa-
sowe pozwalają na prawidłowe działanie
układu TPMS.
PRZESTROGA!
Układ TPMS został zoptymalizowany do
oryginalnych opon i kół. Wartości ciśnie-
nia i stan ostrzegawczy zostały ustalone
dla rozmiaru opon, w które pojazd jest
wyposażony. Stosowanie wyposażenia
zamiennego, które odbiega od oryginału
rozmiarem, rodzajem i/lub modelem,
może powodować niepożądane działanie
układu lub uszkodzenie czujnika. Montaż
kół pochodzących z rynku wtórnego może
spowodować uszkodzenie czujnika. Uży-
cie środków do uszczelniania kół innych
firm może spowodować nieprawidłową
pracę układu monitorującego ciśnienie
powietrza w oponach (TPMS). Po użyciu
PRZESTROGA!
dostępnego na rynku uszczelniacza opon
zaleca się wizytę u autoryzowanego dea-
lera w celu sprawdzenia działania czuj-
nika.
Żółte lampki kontrolne
— Lampka kontrolna blokady
przedniej osi — zależnie od wyposa-
żenia
Informuje o włączeniu blokady przedniej osi.
— Lampka blokady tylnej osi —
zależnie od wyposażenia
Ta lampka kontrolna informuje o załączeniu
blokady tylnej osi.
— Lampka kontrolna napędu 4WD
— zależnie od wyposażenia
Ta lampka informuje kierowcę o włączonym
napędzie na cztery koła. Wały napędowe
przednich i tylnych kół są mechanicznie
zblokowane, przez co koła przedniej i tylnej
osi obracają się z jednakową prędkością.
— Lampka kontrolna stabiliza-
tora — zależnie od wyposażenia
Lampka zapali się po odłączeniu przedniego
stabilizatora.
Zielone lampki kontrolne
— Lampka kontrolna przednich
świateł przeciwmgielnych — zależnie
od wyposażenia
Lampka świeci, gdy przednie światła prze-
ciwmgielne są włączone.
— Lampki kierunkowskazów
Gdy włączony zostanie lewy lub prawy kie-
runkowskaz, zacznie migać odpowiadająca
kierunkowi lampka kierunkowskazu oraz od-
powiednie zewnętrzne światła kierunko-
wskazów. Kierunkowskazy można aktywo-
wać przesuwając dźwignię wielofunkcyjną
w dół (skręt w lewo) lub w górę (skręt
w prawo).
73

BEZPIECZEŃSTWO
ROZWIĄZANIA Z ZAKRESU BEZPIE-
CZEŃSTWA.................78
Układ zapobiegający blokowaniu kół przy
hamowaniu (ABS)..............78
Elektroniczny układ kontroli hamulców . .79
POMOCNICZE UKŁADY JAZDY....89
Układ monitorujący ciśnienie w oponach
(TPMS).....................89
SYSTEMY MONITOROWANIA BEZPIE-
CZEŃSTWA PASAŻERÓW.......96
Układy monitorowania bezpieczeństwa
pasażerów...................96
Ważne zalecenia dotyczące
bezpieczeństwa...............97
Systemy pasów bezpieczeństwa......98
Dodatkowe układy zabezpieczające
(SRS).....................106
Foteliki dziecięce — bezpieczny przewóz
dzieci......................116
Przewożenie zwierząt domowych. . . .130ZALECENIA DOTYCZĄCE BEZPIE-
CZEŃSTWA................130
Przewożenie pasażerów..........130
Spaliny....................130
Kontrole elementów bezpieczeństwa,
które należy przeprowadzić wewnątrz
pojazdu....................131
Okresowe kontrole zewnętrznej części
pojazdu....................133
BEZPIECZEŃSTWO
77

gać przez 5 sekund, a układ HDC zo-
stanie wyłączony do czasu ostygnięcia
hamulców.
Wyłączanie układu HDC
Nacisnąć przycisk „Hill Descent” (Zjeżdża-
nie ze wzniesienia) lub ustawić skrzynkę roz-
dzielczą w trybie innym niż 4WD LOW.
Lampka kontrolna stałej prędkości podczas
zjazdu wyświetlana na zestawie wskaźni-
ków zgaśnie.
POMOCNICZE UKŁADY
JAZDY
Układ monitorujący ciśnienie
w oponach (TPMS)
Układ monitorujący ciśnienie powietrza
w oponach (TPMS) ostrzega kierowcę o tym,
że w ciśnienie powietrza w oponie jest niż-
sze niż zalecane ciśnienie napompowania
zimnej opony.
Ciśnienie w oponach zmienia się w zależno-
ści od temperatury. Różnica wynosi 7,0 kPa
(1 psi ) na każde 6,5°C (12°F). Oznacza to,
że wraz ze spadkiem temperatury otoczeniaspada ciśnienie w oponach. Ciśnienie
w oponach należy zawsze korygować na
podstawie ciśnienia napompowania zimnej
opony. Jest to ciśnienie w oponie pojazdu,
który nie jechał przez ostanie trzy godziny
lub przejechał mniej niż 1,6 km (1 milę) po
trzygodzinnym przestoju. Informacje doty-
czące prawidłowego pompowania opon po-
jazdu znajdują się w punkcie „Opony” w roz-
dziale „Serwisowanie i konserwacja”.
Ciśnienie w oponach wzrasta podczas jazdy.
To normalne zjawisko i nie należy dostoso-
wywać ciśnienia.
Układ TPMS ostrzega kierowcę o niskim ciś-
nieniu powietrza w oponie, gdy ciśnienie to
spada z jakiegokolwiek powodu poniżej dol-
nej wartości granicznej, włączając w to
wpływ niskiej temperatury otoczenia i samo-
istną utratę ciśnienia przez oponę.
TPMS ostrzega kierowcę o niskim ciśnieniu
w oponie tak długo, jak długo występuje zbyt
niskie ciśnienie. Ostrzeżenie wyłącza się do-
piero po przywróceniu co najmniej zaleca-
nego ciśnienia napompowania zimnej
opony. Kiedy zapali się lampka układu moni-
torującego ciśnienie w oponach, należyzwiększyć ciśnienie do wartości zalecanego
ciśnienia napompowania zimnej opony.
Wówczas lampka układu monitorującego
ciśnienie w oponach zgaśnie.
UWAGA:
W przypadku pompowania ciepłych opon
może być wymagane zwiększenie ciśnienia
o dodatkowe 30 kPa (4 psi) powyżej zaleca-
nego ciśnienia dla zimnej opony, aby zgasła
lampka układu monitorującego ciśnienie
w oponach.
Układ zostanie automatycznie zaktualizo-
wany i komunikat „Tire Pressure Monitoring
Telltale Light” (Lampka układu monitorują-
cego ciśnienie w oponach) zgaśnie po otrzy-
maniu zaktualizowanych informacji o ciśnie-
niach w oponach. Aby układ odebrał
zaktualizowane informacje o ciśnieniu po-
wietrza w oponach, pojazd musi jechać
przez około 10 minut z prędkością wyższą
niż 24 km/h (15 mph).
Na przykład, zalecane ciśnienie powietrza
w zimnych oponach (pojazd zaparkowany
od trzech godzin) może wynosić 241 kPa
(35 psi). Jeśli w temperaturze 20°C (68°F)
zmierzone ciśnienie w oponie wynosi
89

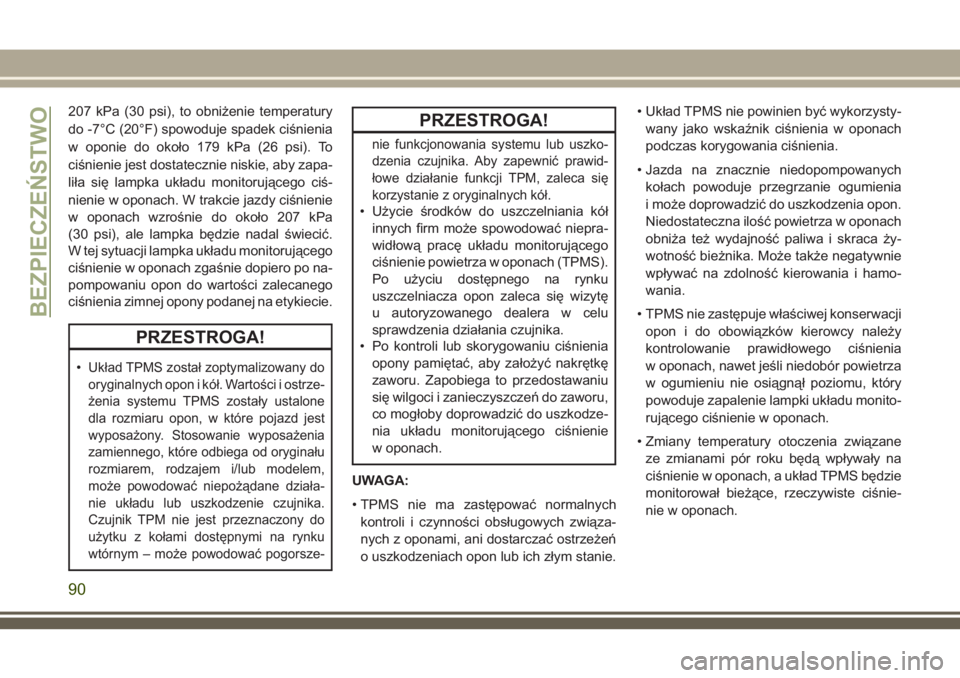

207 kPa (30 psi), to obniżenie temperatury
do -7°C (20°F) spowoduje spadek ciśnienia
w oponie do około 179 kPa (26 psi). To
ciśnienie jest dostatecznie niskie, aby zapa-
liła się lampka układu monitorującego ciś-
nienie w oponach. W trakcie jazdy ciśnienie
w oponach wzrośnie do około 207 kPa
(30 psi), ale lampka będzie nadal świecić.
W tej sytuacji lampka układu monitorującego
ciśnienie w oponach zgaśnie dopiero po na-
pompowaniu opon do wartości zalecanego
ciśnienia zimnej opony podanej na etykiecie.
PRZESTROGA!
•Układ TPMS został zoptymalizowany do
oryginalnych opon i kół. Wartości i ostrze-
żenia systemu TPMS zostały ustalone
dla rozmiaru opon, w które pojazd jest
wyposażony. Stosowanie wyposażenia
zamiennego, które odbiega od oryginału
rozmiarem, rodzajem i/lub modelem,
może powodować niepożądane działa-
nie układu lub uszkodzenie czujnika.
Czujnik TPM nie jest przeznaczony do
użytku z kołami dostępnymi na rynku
wtórnym – może powodować pogorsze-
PRZESTROGA!
nie funkcjonowania systemu lub uszko-
dzenia czujnika. Aby zapewnić prawid-
łowe działanie funkcji TPM, zaleca się
korzystanie z oryginalnych kół.
• Użycie środków do uszczelniania kół
innych firm może spowodować niepra-
widłową pracę układu monitorującego
ciśnienie powietrza w oponach (TPMS).
Po użyciu dostępnego na rynku
uszczelniacza opon zaleca się wizytę
u autoryzowanego dealera w celu
sprawdzenia działania czujnika.
• Po kontroli lub skorygowaniu ciśnienia
opony pamiętać, aby założyć nakrętkę
zaworu. Zapobiega to przedostawaniu
się wilgoci i zanieczyszczeń do zaworu,
co mogłoby doprowadzić do uszkodze-
nia układu monitorującego ciśnienie
w oponach.
UWAGA:
• TPMS nie ma zastępować normalnych
kontroli i czynności obsługowych związa-
nych z oponami, ani dostarczać ostrzeżeń
o uszkodzeniach opon lub ich złym stanie.• Układ TPMS nie powinien być wykorzysty-
wany jako wskaźnik ciśnienia w oponach
podczas korygowania ciśnienia.
• Jazda na znacznie niedopompowanych
kołach powoduje przegrzanie ogumienia
i może doprowadzić do uszkodzenia opon.
Niedostateczna ilość powietrza w oponach
obniża też wydajność paliwa i skraca ży-
wotność bieżnika. Może także negatywnie
wpływać na zdolność kierowania i hamo-
wania.
• TPMS nie zastępuje właściwej konserwacji
opon i do obowiązków kierowcy należy
kontrolowanie prawidłowego ciśnienia
w oponach, nawet jeśli niedobór powietrza
w ogumieniu nie osiągnął poziomu, który
powoduje zapalenie lampki układu monito-
rującego ciśnienie w oponach.
• Zmiany temperatury otoczenia związane
ze zmianami pór roku będą wpływały na
ciśnienie w oponach, a układ TPMS będzie
monitorował bieżące, rzeczywiste ciśnie-
nie w oponach.
BEZPIECZEŃSTWO
90

Układ podstawowy
Układ monitorujący ciśnienie w oponach
(TPMS) wykorzystuje technologię bezprze-
wodową do utrzymywania łączności
z umieszczonymi w obręczach kół elektro-
nicznymi czujnikami, które monitorują ciś-
nienie w oponach. Czujniki, zamontowane
w każdym kole jako element zaworu, prze-
syłają odczyty ciśnienia w oponach do mo-
dułu odbiornika.
UWAGA:
Bardzo ważne jest regularne sprawdzanie
i utrzymywanie właściwego ciśnienia w opo-
nach wszystkich kół.
Układ monitorujący ciśnienie w oponach
(TPMS) składa się z następujących elemen-
tów:
• moduł odbiornika;
• Cztery czujniki monitorowania ciśnienia
w oponach
• Lampka układu monitorującego ciśnienie
w oponachW pojazdach wyposażonych w pełnowymia-
rowe koło zapasowe w kole zapasowym
również znajduje się czujnik układu monito-
rowania ciśnienia powietrza w oponach. Peł-
nowymiarowym kołem zapasowym można
zastąpić każde z czterech kół pojazdu. Ni-
skie ciśnienie w oponie koła zapasowego nie
powoduje zapalenia się lampki ostrzegaw-
czej układu monitorującego ciśnienie w opo-
nach ani włączenia ostrzegawczego sygnału
dźwiękowego, gdy koło jest przechowywane
w schowku na koło zapasowe.
Jeśli przynajmniej w jednym z czte-
rech kół ciśnienie spadnie poniżej
wartości granicznej, na zestawie
wskaźników zapali się lampka układu moni-
torującego ciśnienie w oponach, pojawi się
komunikat „LOW TIRE PRESSURE” (Niskie
ciśnienie w oponach) i włączy się brzęczyk
ostrzegawczy. W takiej sytuacji należy się
jak najszybciej zatrzymać, sprawdzić ciśnie-
nie napompowania każdej opony i napom-
pować opony do zalecanej wartości ciśnie-
nia podanej na etykiecie. Układ zostanie
automatycznie zaktualizowany i komunikat
„Tire Pressure Monitoring Telltale Light”
(Lampka układu monitorującego ciśnieniew oponach) zgaśnie po otrzymaniu zaktuali-
zowanych informacji o ciśnieniach w opo-
nach. Aby układ odebrał zaktualizowane in-
formacje o ciśnieniu powietrza w oponach,
pojazd musi jechać przez około 10 minut
z prędkością wyższą niż 24 km/h (15 mph)
W przypadku wykrycia usterki lampka
układu monitorującego ciśnienie w oponach
miga przez 75 sekund, następnie świeci
światłem ciągłym. Usterka układu spowo-
duje również wygenerowanie sygnału
dźwiękowego. Po wyłączeniu i włączeniu za-
płonu ta procedura będzie się powtarzać,
o ile usterka nadal będzie występować. Po
ustąpieniu/naprawieniu usterki lampka
układu monitorującego ciśnienie w oponach
zgaśnie. Usterka układu może być związana
z jednym z niżej wymienionych czynników:
1. Zakłócenia spowodowane urządzeniami
elektronicznymi lub jazdą w pobliżu urzą-
dzeń emitujących fale radiowe o tej samej
częstotliwości co czujniki układu TPM.
2. Założenie na szyby folii przyciemniają-
cych określonych typów, które zakłócają
sygnały radiowe.
91

3. Duża ilość śniegu lub lodu wokół kół lub
we wnękach kół.
4. Korzystanie z łańcuchów przeciwśnież-
nych.
5. Używanie kół/opon bez czujników układu
TPM.
Pojazdy niewyposażone w wyświetlacz ze-
stawu wskaźników poinformują kierowcę
o tym, w której oponie ciśnienie jest zbyt
niskie, ale bez wskazania wartości ciśnienia.
Zaświeci się lampka ISO niskiego ciśnienia
w oponach oraz na liczniku przebiegu wy-
świetli się komunikat „LoTIrE” (Niskie ciśnie-
nie w oponach), a następnie zostanie wska-
zane, w której oponie ciśnienie jest niższe od
podanego na etykiecie.
Opony są wskazywane w następujący spo-
sób:
LF = lewa strona z przodu (z ang.LeftFront)
rF = prawa strona z przodu (z ang.right
Front)
Lr = lewa strona z tyłu (z ang.Leftrear)
rr = prawa strona z tyłu (z ang.rightrear)UWAGA:
• Jeżeli pojazd jest wyposażony w pełnowy-
miarowe koło zapasowe, znajduje się
w nim czujnik monitorujący ciśnienie
w oponach i układ monitorujący ciśnienie
w oponach (TPMS) może monitorować ciś-
nienie w oponie tego koła, gdy zostanie
ono zamienione na koło z oponą o niskim
ciśnieniu. Jeżeli pełnowymiarowe koło za-
pasowe zostanie zastąpione kołem pełno-
wymiarowym, w którym jest zbyt niskie ciś-
nienie, przy następnym włączeniu zapłonu
zapali się lampka układu monitorującego
ciśnienie w oponach i rozlegnie się sygnał
dźwiękowy. Jeżeli w żadnym z kół pełno-
wymiarowych ciśnienie nie jest niższe od
dolnej wartości granicznej, najdalej po
10 minutach jazdy z prędkością przekra-
czającą 24 km/h (15 mph) lampka układu
monitorującego ciśnienie w oponach zgaś-
nie.
• Jeżeli pojazd nie jest wyposażony w pełno-
wymiarowe koło zapasowe, w kole zapaso-
wym nie ma czujnika układu monitorowa-
nia ciśnienia powietrza w oponach. Z tego
względu układ TPMS nie monitoruje ciśnie-
nia w oponie koła zapasowego. Jeśliw miejsce pełnowymiarowego koła zosta-
nie zamontowane pełnowymiarowe koło
zapasowe, w którym ciśnienie jest niższe
od wartości granicznej, przy kolejnym włą-
czeniu zapłonu zostanie wygenerowany
sygnał dźwiękowy, zapali się lampka
układu monitorującego ciśnienie w opo-
nach. Po jeździe trwającej do 10 minut
z prędkością powyżej 24 km/h (15 mph)
lampka układu monitorującego ciśnienie
w oponach będzie migać przez 75 sekund,
a następnie będzie świecić światłem cią-
głym. Podczas każdego kolejnego włącze-
nia zapłonu będzie generowany sygnał
dźwiękowy, a lampka układu monitorują-
cego ciśnienie powietrza w oponach bę-
dzie migać przez 75 sekund, a następnie
będzie świecić jednostajnie. Po wymianie
lub naprawieniu oryginalnej opony jezdnej
i ponownym zamontowaniu koła jezdnego
w miejscu koła zapasowego, stan układu
TPMS zostanie automatycznie zaktualizo-
wany, a lampka ostrzegawcza układu mo-
nitorującego ciśnienie w oponach zgaśnie,
ponieważ w żadnym z czterech kół jezd-
nych ciśnienie w oponie nie będzie poniżej
ostrzegawczej wartości granicznej określo-
nej dla zbyt niskiego ciśnienia. Aby układ
BEZPIECZEŃSTWO
92

TPMS odebrał zaktualizowane informacje
o ciśnieniach, pojazd musi jechać do około
10 minut z prędkością powyżej 24 km/h
(15 mph).
Układ w wersji Premium — zależnie
od wyposażenia
Układ monitorujący ciśnienie w oponach
(TPMS) wykorzystuje technologię bezprze-
wodową do utrzymywania łączności
z umieszczonymi w obręczach kół elektro-
nicznymi czujnikami, które monitorują ciś-
nienie w oponach. Czujniki, zamontowane
w każdym kole jako element zaworu, prze-
syłają odczyty ciśnienia w oponach do mo-
dułu odbiornika.
UWAGA:
Bardzo ważne jest regularne sprawdzanie
i utrzymywanie właściwego ciśnienia w opo-
nach wszystkich kół.
Układ monitorujący ciśnienie w oponach
(TPMS) składa się z następujących elementów:
• moduł odbiornika;
• Cztery czujniki monitorowania ciśnienia
w oponach• Różne komunikaty układu monitorującego
ciśnienie w oponach wyświetlane na wy-
świetlaczu zestawu wskaźników oraz gra-
fika obrazująca wartości ciśnienia w opo-
nach
• Lampka układu monitorującego ciśnienie
w oponach
Jeśli pojazd jest wyposażony w pełnowymia-
rowe koło zapasowe, koło to jest także wy-
posażone w czujnik układu monitorowania
ciśnienia powietrza w oponach. Pełnowy-
miarowym kołem zapasowym można zastą-
pić każde z czterech kół pojazdu.
Ostrzeżenia o niskim ciśnieniu genero-
wane przez układ TPMS
Jeśli przynajmniej w jednym z czte-
rech kół ciśnienie spadnie poniżej
wartości granicznej, na zestawie
wskaźników zapali się lampka ostrzegawcza
układu monitorującego ciśnienie oraz włą-
czy się brzęczyk ostrzegawczy. Zostanie
także wyświetlone graficzne przedstawienie
wartości ciśnienia z podświetloną lub zazna-
czoną innym kolorem oponą (lub oponami)

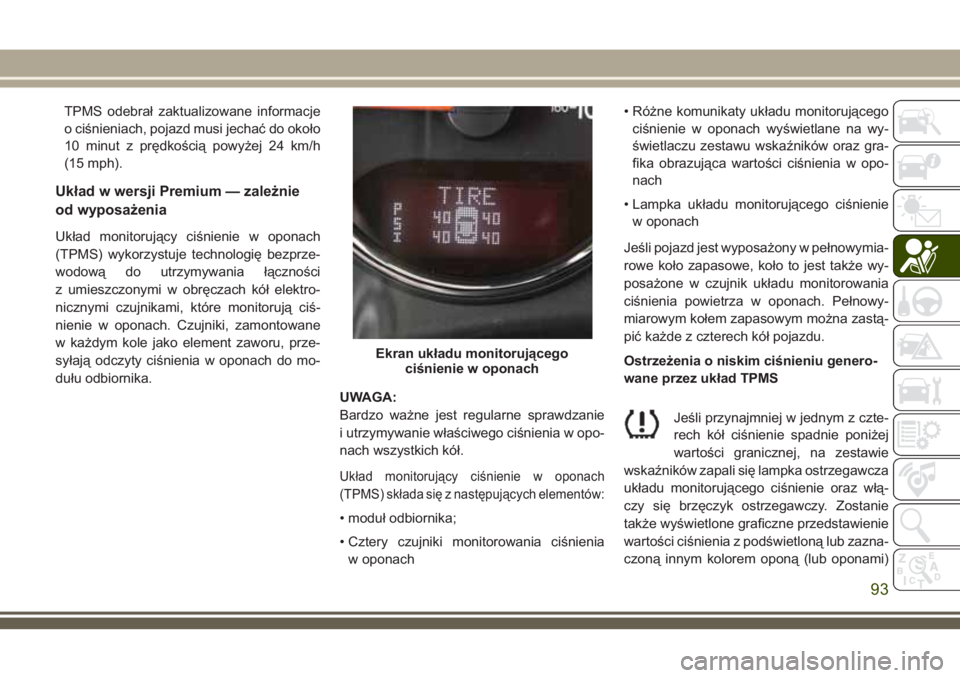

Ekran układu monitorującego
ciśnienie w oponach
93

ze zbyt niskim ciśnieniem. Więcej informacji
znajduje się w części „Wyświetlacz zestawu
wskaźników” w rozdziale „Prezentacja deski
rozdzielczej”.
UWAGA:
Układ można ustawić tak, aby wyświetlał
ciśnienie w kPa, barach lub PSI.
Jeśli pojawi się informacja o niskim ciśnieniu
w którejkolwiek z czterech kół pełnowymia-
rowych, należy jak najszybciej zatrzymaćpojazd i dopompować oponę wyświetlaną
lub podświetloną na grafice w innym kolorze
do zalecanej wartości ciśnienia dla opony
zimnej. Po skorygowaniu ciśnienia układ do-
kona automatycznej aktualizacji, symbol
graficzny z oznaczeniem wartości ciśnienia
nie będzie już wyświetlany ani podświetlany
w innym kolorze, a lampka układu monitoru-
jącego ciśnienie w oponach zgaśnie.
UWAGA:
W przypadku pompowania ciepłych opon
może być wymagane zwiększenie ciśnienia
o dodatkowe 30 kPa (4 psi) powyżej zaleca-
nego ciśnienia dla zimnej opony, aby zgasła
lampka układu monitorującego ciśnienie
w oponach.
Aby układ odebrał zaktualizowane informa-
cje o ciśnieniu powietrza w oponach, pojazd
musi jechać przez około 10 minut z prędkoś-
cią wyższą niż 24 km/h (15 mph).
Ostrzeżenie „Service TPM system”
(Sprawdzić układ TPM)
W przypadku wykrycia usterki lampka
układu monitorującego ciśnienie w oponach
miga przez 75 sekund, następnie świeci
świateł ciągłym. Usterka układu spowodujerównież wygenerowanie sygnału dźwięko-
wego. Na wyświetlaczu zestawu wskaźni-
ków wyświetlony zostanie komunikat „SER-
VICE TPM SYSTEM” (Sprawdzić układ
TPM) na co najmniej pięć sekund. Następnie
pojawi się grafika z symbolem „- -” w miejscu
odpowiadającym wartości ciśnienia, wska-
zując czujnik (czujniki) układu TPMS, z któ-
rych nie jest odbierany sygnał.
Po wyłączeniu i włączeniu zapłonu ta proce-
dura będzie się powtarzać, o ile usterka na-
dal będzie występować. Jeśli usterka układu
nie będzie już występować, lampka układu
monitorującego ciśnienie w oponach prze-
stanie migać, komunikat „SERVICE TPM
SYSTEM” (Sprawdzić układ TPM) nie bę-
dzie wyświetlany, a zamiast kresek będzie
wyświetlana wartość ciśnienia. Usterka
układu może być związana z jednym z niżej
wymienionych czynników:
• Zakłócenia spowodowane urządzeniami
elektronicznymi lub jazdą w pobliżu urzą-
dzeń emitujących fale radiowe o tej samej
częstotliwości co czujniki układu TPM.
Ekran układu monitorującego
ciśnienie w oponach
BEZPIECZEŃSTWO
94

• Założenie na szyby folii przyciemniających
określonych typów, które zakłócają sygnały
radiowe.
• Duża ilość śniegu lub lodu wokół kół lub we
wnękach kół.
• Korzystanie z łańcuchów przeciwśnież-
nych.
• Używanie kół/opon bez czujników układu
TPM.
UWAGA:
• Jeżeli pojazd jest wyposażony w pełnowy-
miarowe koło zapasowe, znajduje się
w nim czujnik monitorujący ciśnienie
w oponach i układ monitorujący ciśnienie
w oponach (TPMS) może monitorować ciś-
nienie w oponie tego koła, gdy zostanie
ono zamienione na koło z oponą o niskim
ciśnieniu. Jeśli pełnowymiarowe koło zapa-
sowe zostanie zastąpione kołem, w którym
jest niskie ciśnienie, przy następnym włą-
czeniu zapłonu zapali się lampka układu
monitorującego ciśnienie w oponach, roz-
legnie się sygnał dźwiękowy, na wyświetla-
czu zestawu wskaźników pojawi się komu-
nikat „LOW TIRE” (Niskie ciśnienie
w oponach), a wyświetlacz grafiki będziewciąż pokazywać podświetloną lub zazna-
czoną innym kolorem wartość niskiego ciś-
nienia. Jeżeli w żadnym z kół pełnowymia-
rowych ciśnienie nie jest niższe od dolnej
wartości granicznej, najdalej po 10 minu-
tach jazdy z prędkością przekraczającą
24 km/h (15 mph) lampka układu monitoru-
jącego ciśnienie w oponach zgaśnie.
• Jeżeli pojazd nie jest wyposażony w pełno-
wymiarowe koło zapasowe, w kole zapaso-
wym nie ma czujnika układu monitorowa-
nia ciśnienia powietrza w oponach. Z tego
względu układ TPMS nie monitoruje ciśnie-
nia w oponie koła zapasowego. Jeśli
w miejsce pełnowymiarowego koła zosta-
nie zamontowane koło zapasowe, w któ-
rym ciśnienie jest niższe od wartości gra-
nicznej, przy kolejnym włączeniu zapłonu
zostanie wygenerowany sygnał dźwię-
kowy, zapali się lampka układu monitorują-
cego ciśnienie w oponach a na wyświetla-
czu zestawu wskaźników będzie nadal
wyświetlana wartość ciśnienia w innym ko-
lorze. Po jeździe trwającej do 10 minut
z prędkością powyżej 24 km/h (15 mph)
lampka układu monitorującego ciśnienie
w oponach będzie migać przez 75 sekund,
a następnie będzie świecić światłem cią-głym. Dodatkowo zestaw wskaźników bę-
dzie wyświetlał komunikat „SERVICE TPM
SYSTEM” (Sprawdzić układ TPM) przez co
najmniej pięć sekund, następnie wyświetli
kreski (- -) w miejscu wartości ciśnienia.
Podczas każdego kolejnego włączenia za-
płonu będzie generowany sygnał dźwię-
kowy, a lampka układu monitorującego ciś-
nienie w oponach będzie migać przez
75 sekund, a następnie będzie świecić jed-
nostajnie, natomiast zestaw wskaźników
wyświetli komunikat „SERVICE TPM SYS-
TEM” (Sprawdzić układ TPM) przez co naj-
mniej pięć sekund, następnie wyświetli
kreski (- -) w miejscu wartości ciśnienia.
• Po wymianie lub naprawieniu oryginalnej
opony jezdnej i ponownym zamontowaniu
koła jezdnego w miejscu koła zapasowego,
stan układu TPMS zostanie automatycznie
zaktualizowany.
Dodatkowo lampka układu monitorującego
ciśnienie w oponach zgaśnie, a zestaw
wskaźników wyświetli wartość ciśnienia za-
miast kresek (- -), o ile w żadnym kole nie
będzie występować ciśnienie poniżej warto-
ści granicznej określonej dla zbyt niskiego
ciśnienia. Aby układ TPMS odebrał zaktuali-
95
