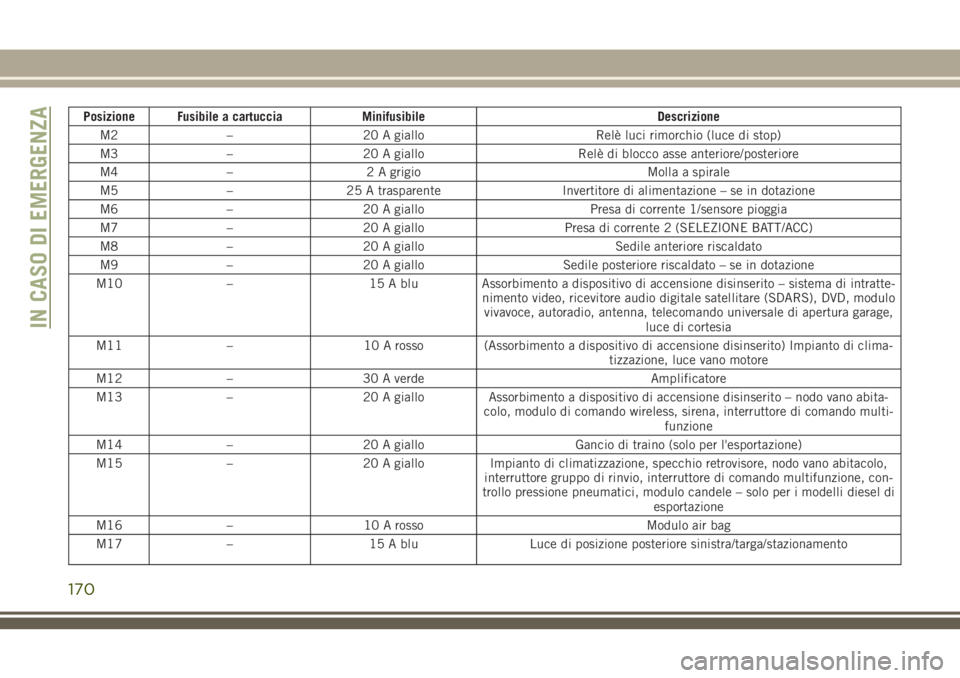

Posizione Fusibile a cartuccia Minifusibile Descrizione
M2 – 20 A giallo Relè luci rimorchio (luce di stop)
M3 – 20 A giallo Relè di blocco asse anteriore/posteriore
M4 – 2 A grigio Molla a spirale
M5 – 25 A trasparente Invertitore di alimentazione – se in dotazione
M6 – 20 A giallo Presa di corrente 1/sensore pioggia
M7 – 20 A giallo Presa di corrente 2 (SELEZIONE BATT/ACC)
M8 – 20 A giallo Sedile anteriore riscaldato
M9 – 20 A giallo Sedile posteriore riscaldato – se in dotazione
M10 – 15 A blu Assorbimento a dispositivo di accensione disinserito – sistema di intratte-
nimento video, ricevitore audio digitale satellitare (SDARS), DVD, modulo
vivavoce, autoradio, antenna, telecomando universale di apertura garage,
luce di cortesia
M11 – 10 A rosso (Assorbimento a dispositivo di accensione disinserito) Impianto di clima-
tizzazione, luce vano motore
M12 – 30 A verde Amplificatore
M13 – 20 A giallo Assorbimento a dispositivo di accensione disinserito – nodo vano abita-
colo, modulo di comando wireless, sirena, interruttore di comando multi-
funzione
M14 – 20 A giallo Gancio di traino (solo per l'esportazione)
M15 – 20 A giallo Impianto di climatizzazione, specchio retrovisore, nodo vano abitacolo,
interruttore gruppo di rinvio, interruttore di comando multifunzione, con-
trollo pressione pneumatici, modulo candele – solo per i modelli diesel di
esportazione
M16 – 10 A rosso Modulo air bag
M17 – 15 A blu Luce di posizione posteriore sinistra/targa/stazionamento
IN CASO DI EMERGENZA
170
