JEEP WRANGLER 2021 Knjižica za upotrebu i održavanje (in Serbian)

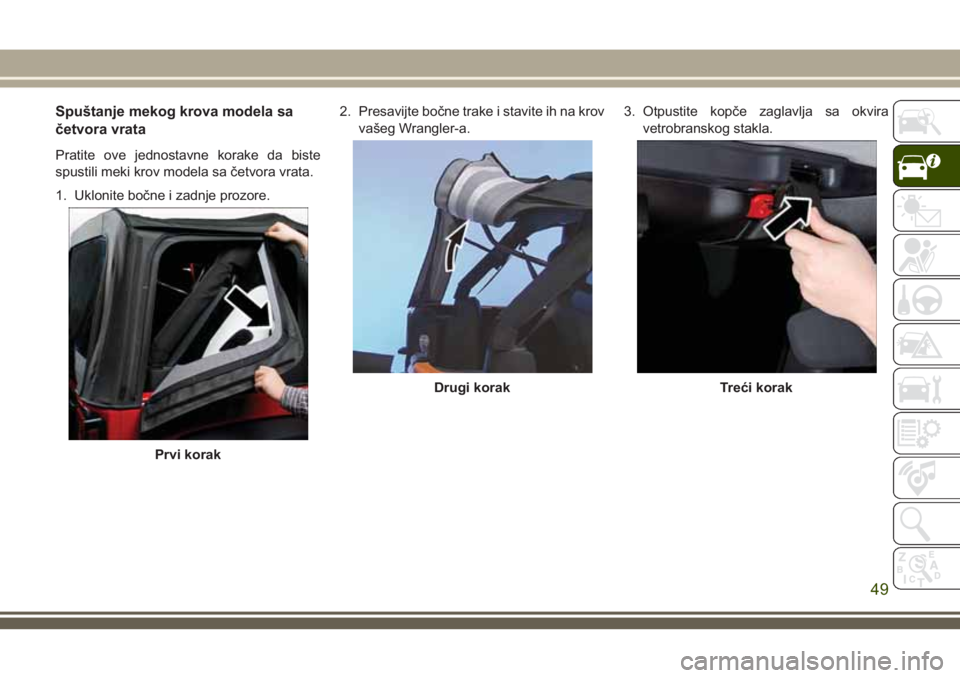

Spuštanje mekog krova modela sa
četvora vrata
Pratite ove jednostavne korake da biste
spustili meki krov modela sa četvora vrata.
1. Uklonite bočne i zadnje prozore.2. Presavijte bočne trake i stavite ih na krov
vašeg Wrangler-a.3. Otpustite kopče zaglavlja sa okvira
vetrobranskog stakla.
Prvi korak
Drugi korakTreći korak
49

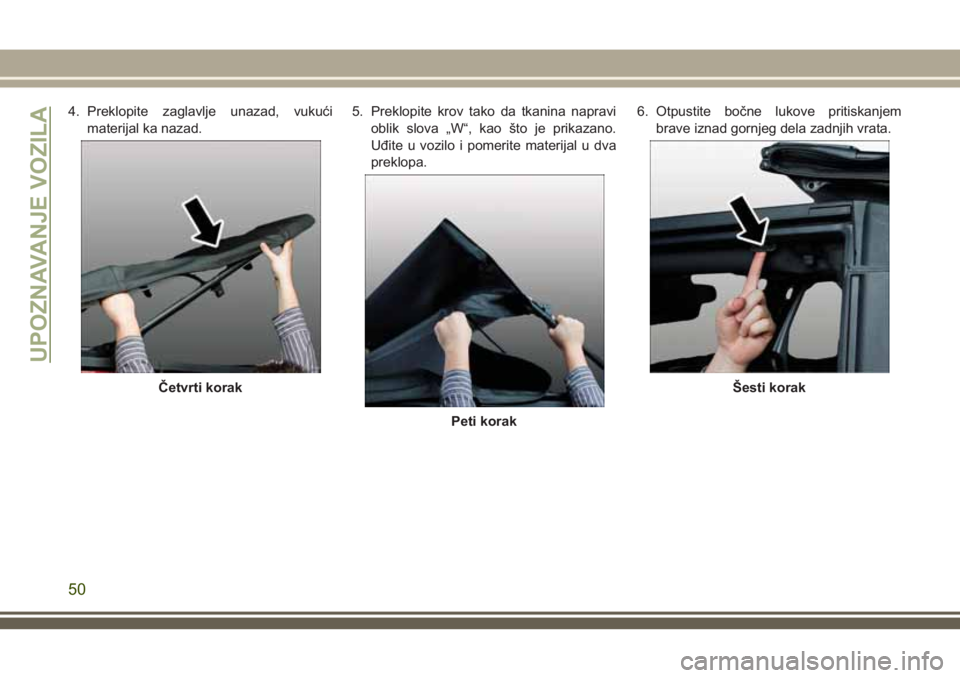

4. Preklopite zaglavlje unazad, vukući
materijal ka nazad.5. Preklopite krov tako da tkanina napravi
oblik slova „W“, kao što je prikazano.
Uđite u vozilo i pomerite materijal u dva
preklopa.6. Otpustite bočne lukove pritiskanjem
brave iznad gornjeg dela zadnjih vrata.
Četvrti korak
Peti korak
Šesti korak
UPOZNAVANJE VOZILA
50

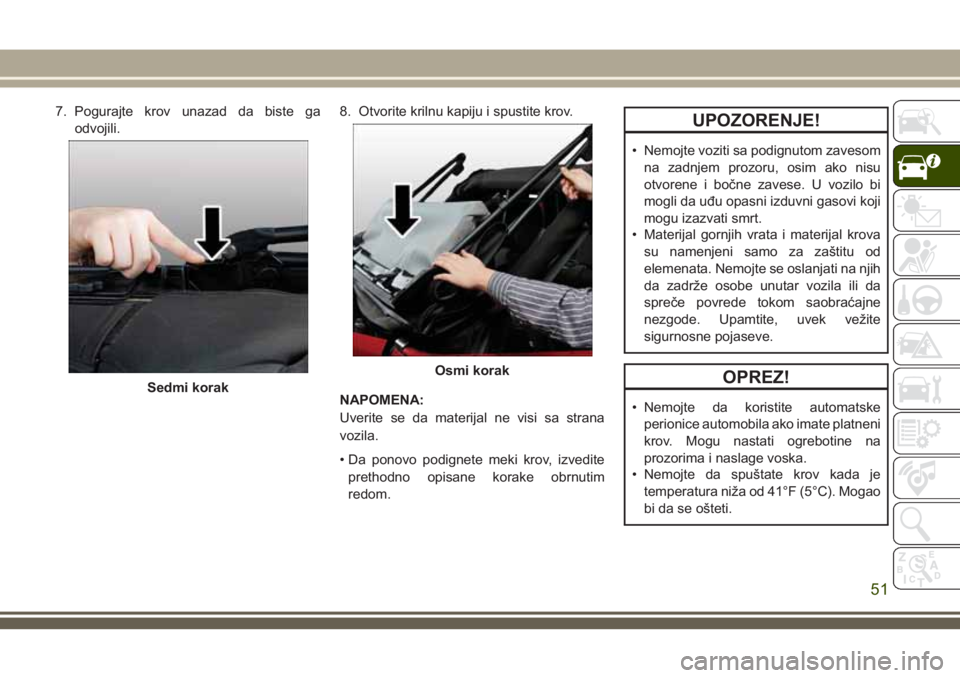

7. Pogurajte krov unazad da biste ga
odvojili.8. Otvorite krilnu kapiju i spustite krov.
NAPOMENA:
Uverite se da materijal ne visi sa strana
vozila.
• Da ponovo podignete meki krov, izvedite
prethodno opisane korake obrnutim
redom.UPOZORENJE!
• Nemojte voziti sa podignutom zavesom
na zadnjem prozoru, osim ako nisu
otvorene i bočne zavese. U vozilo bi
mogli da uđu opasni izduvni gasovi koji
mogu izazvati smrt.
• Materijal gornjih vrata i materijal krova
su namenjeni samo za zaštitu od
elemenata. Nemojte se oslanjati na njih
da zadrže osobe unutar vozila ili da
spreče povrede tokom saobraćajne
nezgode. Upamtite, uvek vežite
sigurnosne pojaseve.
OPREZ!
• Nemojte da koristite automatske
perionice automobila ako imate platneni
krov. Mogu nastati ogrebotine na
prozorima i naslage voska.
• Nemojte da spuštate krov kada je
temperatura niža od 41°F (5°C). Mogao
bi da se ošteti.
Sedmi korak
Osmi korak
51

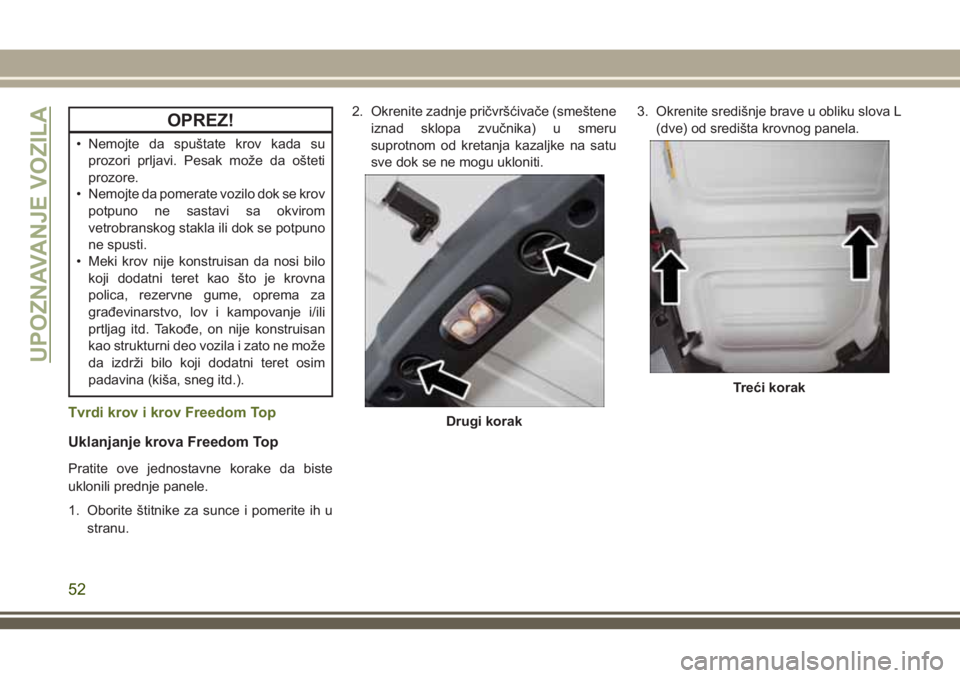

OPREZ!
• Nemojte da spuštate krov kada su
prozori prljavi. Pesak može da ošteti
prozore.
• Nemojte da pomerate vozilo dok se krov
potpuno ne sastavi sa okvirom
vetrobranskog stakla ili dok se potpuno
ne spusti.
• Meki krov nije konstruisan da nosi bilo
koji dodatni teret kao što je krovna
polica, rezervne gume, oprema za
građevinarstvo, lov i kampovanje i/ili
prtljag itd. Takođe, on nije konstruisan
kao strukturni deo vozila i zato ne može
da izdrži bilo koji dodatni teret osim
padavina (kiša, sneg itd.).
Tvrdi krov i krov Freedom Top
Uklanjanje krova Freedom Top
Pratite ove jednostavne korake da biste
uklonili prednje panele.
1. Oborite štitnike za sunce i pomerite ih u
stranu.2. Okrenite zadnje pričvršćivače (smeštene
iznad sklopa zvučnika) u smeru
suprotnom od kretanja kazaljke na satu
sve dok se ne mogu ukloniti.3. Okrenite središnje brave u obliku slova L
(dve) od središta krovnog panela.
Drugi korak
Treći korak
UPOZNAVANJE VOZILA
52

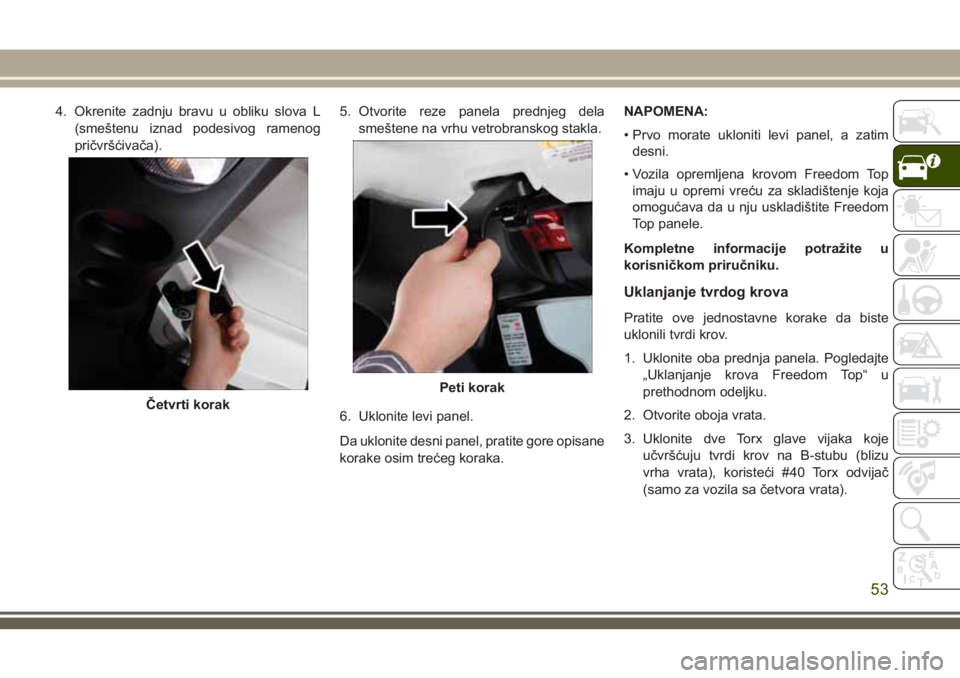

4. Okrenite zadnju bravu u obliku slova L
(smeštenu iznad podesivog ramenog
pričvršćivača).5. Otvorite reze panela prednjeg dela
smeštene na vrhu vetrobranskog stakla.
6. Uklonite levi panel.
Da uklonite desni panel, pratite gore opisane
korake osim trećeg koraka.NAPOMENA:
• Prvo morate ukloniti levi panel, a zatim
desni.
• Vozila opremljena krovom Freedom Top
imaju u opremi vreću za skladištenje koja
omogućava da u nju uskladištite Freedom
Top panele.
Kompletne informacije potražite u
korisničkom priručniku.
Uklanjanje tvrdog krova
Pratite ove jednostavne korake da biste
uklonili tvrdi krov.
1. Uklonite oba prednja panela. Pogledajte
„Uklanjanje krova Freedom Top“ u
prethodnom odeljku.
2. Otvorite oboja vrata.
3. Uklonite dve Torx glave vijaka koje
učvršćuju tvrdi krov na B-stubu (blizu
vrha vrata), koristeći #40 Torx odvijač
(samo za vozila sa četvora vrata).
Četvrti korak
Peti korak
53

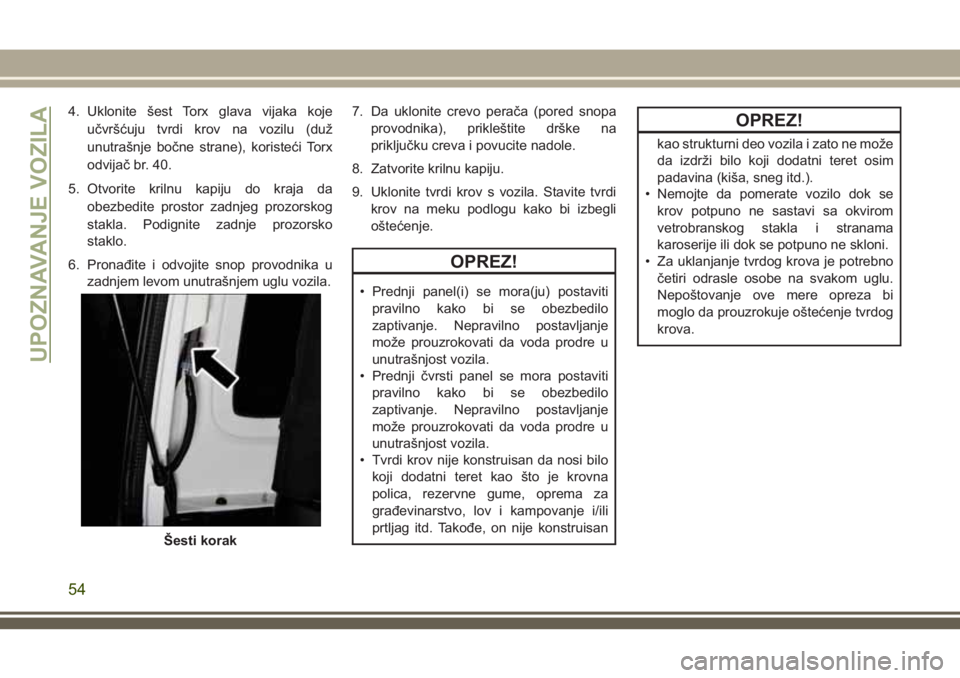

4. Uklonite šest Torx glava vijaka koje
učvršćuju tvrdi krov na vozilu (duž
unutrašnje bočne strane), koristeći Torx
odvijač br. 40.
5. Otvorite krilnu kapiju do kraja da
obezbedite prostor zadnjeg prozorskog
stakla. Podignite zadnje prozorsko
staklo.
6. Pronađite i odvojite snop provodnika u
zadnjem levom unutrašnjem uglu vozila.7. Da uklonite crevo perača (pored snopa
provodnika), prikleštite drške na
priključku creva i povucite nadole.
8. Zatvorite krilnu kapiju.
9. Uklonite tvrdi krov s vozila. Stavite tvrdi
krov na meku podlogu kako bi izbegli
oštećenje.
OPREZ!
• Prednji panel(i) se mora(ju) postaviti
pravilno kako bi se obezbedilo
zaptivanje. Nepravilno postavljanje
može prouzrokovati da voda prodre u
unutrašnjost vozila.
• Prednji čvrsti panel se mora postaviti
pravilno kako bi se obezbedilo
zaptivanje. Nepravilno postavljanje
može prouzrokovati da voda prodre u
unutrašnjost vozila.
• Tvrdi krov nije konstruisan da nosi bilo
koji dodatni teret kao što je krovna
polica, rezervne gume, oprema za
građevinarstvo, lov i kampovanje i/ili
prtljag itd. Takođe, on nije konstruisan
OPREZ!
kao strukturni deo vozila i zato ne može
da izdrži bilo koji dodatni teret osim
padavina (kiša, sneg itd.).
• Nemojte da pomerate vozilo dok se
krov potpuno ne sastavi sa okvirom
vetrobranskog stakla i stranama
karoserije ili dok se potpuno ne skloni.
• Za uklanjanje tvrdog krova je potrebno
četiri odrasle osobe na svakom uglu.
Nepoštovanje ove mere opreza bi
moglo da prouzrokuje oštećenje tvrdog
krova.
Šesti korak
UPOZNAVANJE VOZILA
54

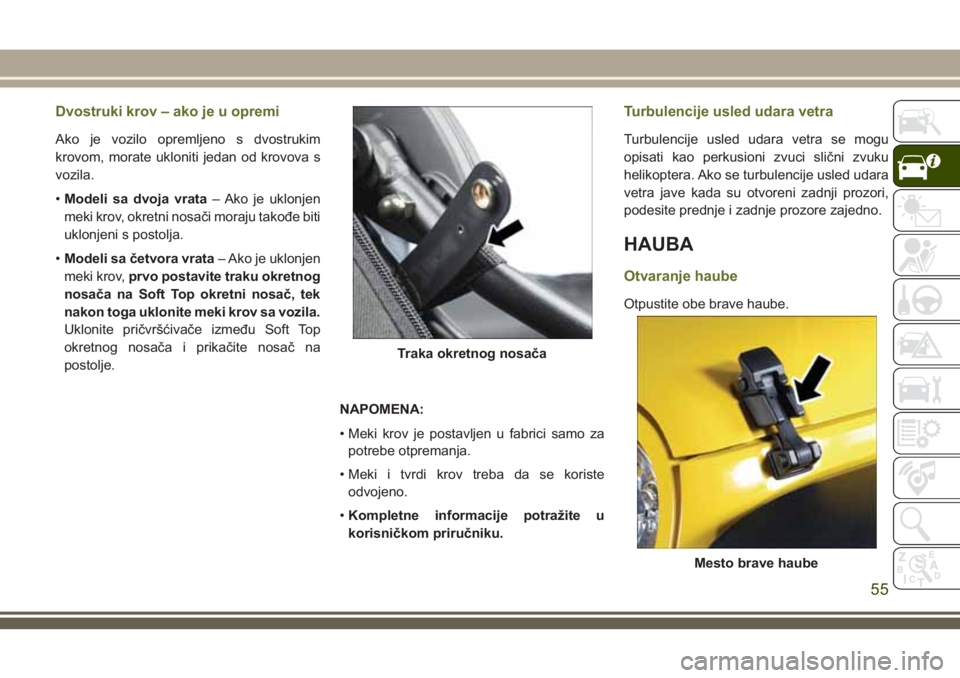

Dvostruki krov – ako je u opremi
Ako je vozilo opremljeno s dvostrukim
krovom, morate ukloniti jedan od krovova s
vozila.
•Modeli sa dvoja vrata– Ako je uklonjen
meki krov, okretni nosači moraju takođe biti
uklonjeni s postolja.
•Modeli sa četvora vrata– Ako je uklonjen
meki krov,prvo postavite traku okretnog
nosača na Soft Top okretni nosač, tek
nakon toga uklonite meki krov sa vozila.
Uklonite pričvršćivače između Soft Top
okretnog nosača i prikačite nosač na
postolje.
NAPOMENA:
• Meki krov je postavljen u fabrici samo za
potrebe otpremanja.
• Meki i tvrdi krov treba da se koriste
odvojeno.
•Kompletne informacije potražite u
korisničkom priručniku.
Turbulencije usled udara vetra
Turbulencije usled udara vetra se mogu
opisati kao perkusioni zvuci slični zvuku
helikoptera. Ako se turbulencije usled udara
vetra jave kada su otvoreni zadnji prozori,
podesite prednje i zadnje prozore zajedno.
HAUBA
Otvaranje haube
Otpustite obe brave haube.
Traka okretnog nosača
Mesto brave haube
55

Podignite haubu i pronađite bezbednosnu
bravu koja se nalazi na sredini otvora haube.
Gurnite bezbednosnu bravu ka levoj strani
vozila da biste otvorili haubu. Možda ćete
morati blago da gurnete haubu nadole pre
nego što gurnete bezbednosnu bravu.
Umetnite potpornu šipku u prorez na haubi.
Zatvaranje haube
Da biste zatvorili haubu, uklonite potpornu
šipku sa table haube i postavite je u stezaljku
za pričvršćivanje. Polako spustite haubu.
Pričvrstite obe brave haube.
UPOZORENJE!
Pre pokretanja vozila proverite da li je
hauba potpuno zatvorena. Ako hauba nije
zatvorena kako treba, mogla bi da se
otvori dok je vozilo u pokretu i tako vam
blokira pogled. Nepoštovanje ovog
upozorenja može da prouzrokuje ozbiljne
ili fatalne povrede.
ZADNJA KRILNA KAPIJA
Zadnja krilna kapija se može otključati
pomoću ključa, priveska sa daljinskim
upravljačem za ulazak bez ključa ili
aktiviranjem prekidača centralnog
zaključavanja koji se nalazi na prednjim
vratima.
Da otvorite krilnu kapiju, pritisnite dugme na
ručki kapije.NAPOMENA:
Zatvorite zadnji leptir prozor pre nego što
pokušate da zatvorite krilnu kapiju (samo za
modele s tvrdim krovom).
UPOZORENJE!
Vožnja sa otvorenim preklopnim
prozorom može omogućiti ulazak
otrovnih izduvnih gasova u vaše vozilo. Ta
isparenja mogu povrediti vas ili vaše
saputnike. Pri korišćenju vozila neka
preklopni prozor bude zatvoren.
OPREZ!
Nemojte da pritiskate zadnju metlicu
brisača kada zatvarate zadnji prozor na
preklapanje jer će doći do oštećenja
metlice.
Ručka krilne kapije
UPOZNAVANJE VOZILA
56

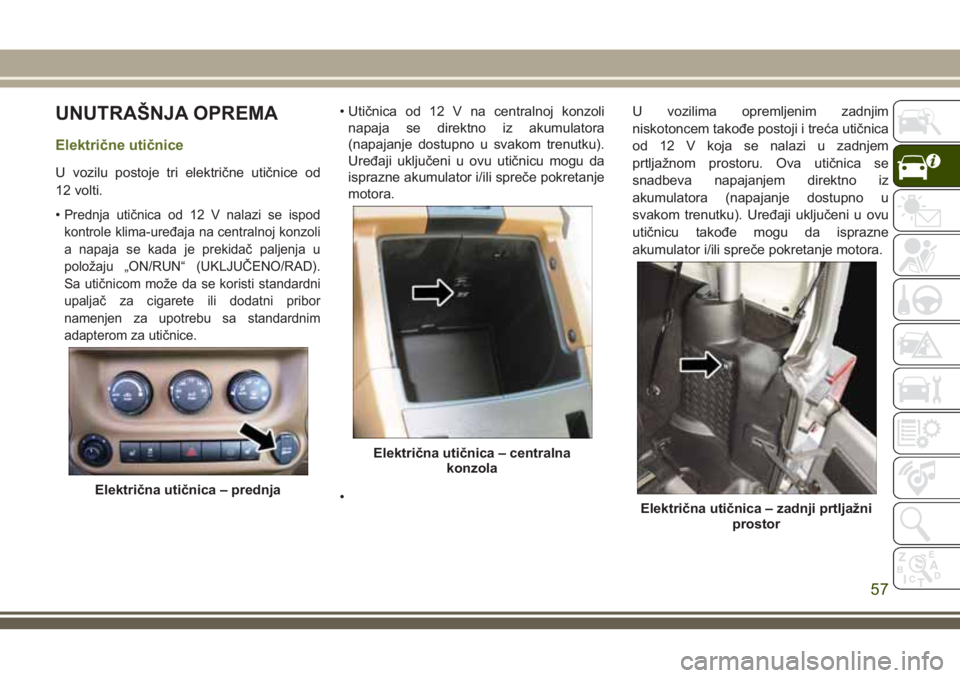

UNUTRAŠNJA OPREMA
Električne utičnice
U vozilu postoje tri električne utičnice od
12 volti.
•
Prednja utičnica od 12 V nalazi se ispod
kontrole klima-uređaja na centralnoj konzoli
a napaja se kada je prekidač paljenja u
položaju „ON/RUN“ (UKLJUČENO/RAD).
Sa utičnicom može da se koristi standardni
upaljač za cigarete ili dodatni pribor
namenjen za upotrebu sa standardnim
adapterom za utičnice.
• Utičnica od 12 V na centralnoj konzoli
napaja se direktno iz akumulatora
(napajanje dostupno u svakom trenutku).
Uređaji uključeni u ovu utičnicu mogu da
isprazne akumulator i/ili spreče pokretanje
motora.
•U vozilima opremljenim zadnjim
niskotoncem takođe postoji i treća utičnica
od 12 V koja se nalazi u zadnjem
prtljažnom prostoru. Ova utičnica se
snadbeva napajanjem direktno iz
akumulatora (napajanje dostupno u
svakom trenutku). Uređaji uključeni u ovu
utičnicu takođe mogu da isprazne
akumulator i/ili spreče pokretanje motora.
Električna utičnica – prednja
Električna utičnica – centralna
konzola
Električna utičnica – zadnji prtljažni
prostor
57

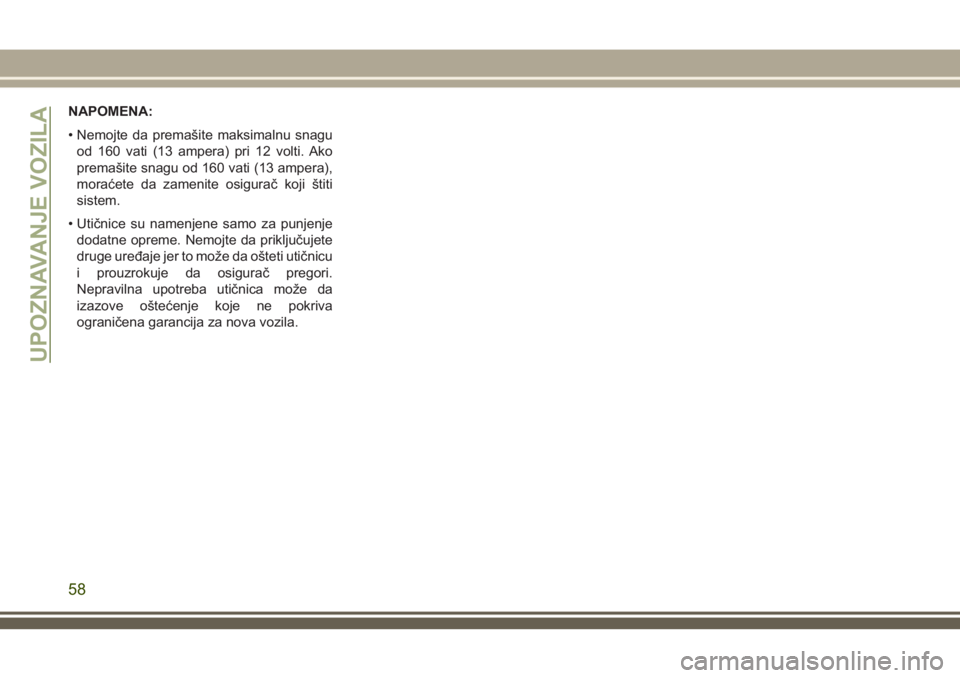

NAPOMENA:
• Nemojte da premašite maksimalnu snagu
od 160 vati (13 ampera) pri 12 volti. Ako
premašite snagu od 160 vati (13 ampera),
moraćete da zamenite osigurač koji štiti
sistem.
• Utičnice su namenjene samo za punjenje
dodatne opreme. Nemojte da priključujete
druge uređaje jer to može da ošteti utičnicu
i prouzrokuje da osigurač pregori.
Nepravilna upotreba utičnica može da
izazove oštećenje koje ne pokriva
ograničena garancija za nova vozila.
UPOZNAVANJE VOZILA
