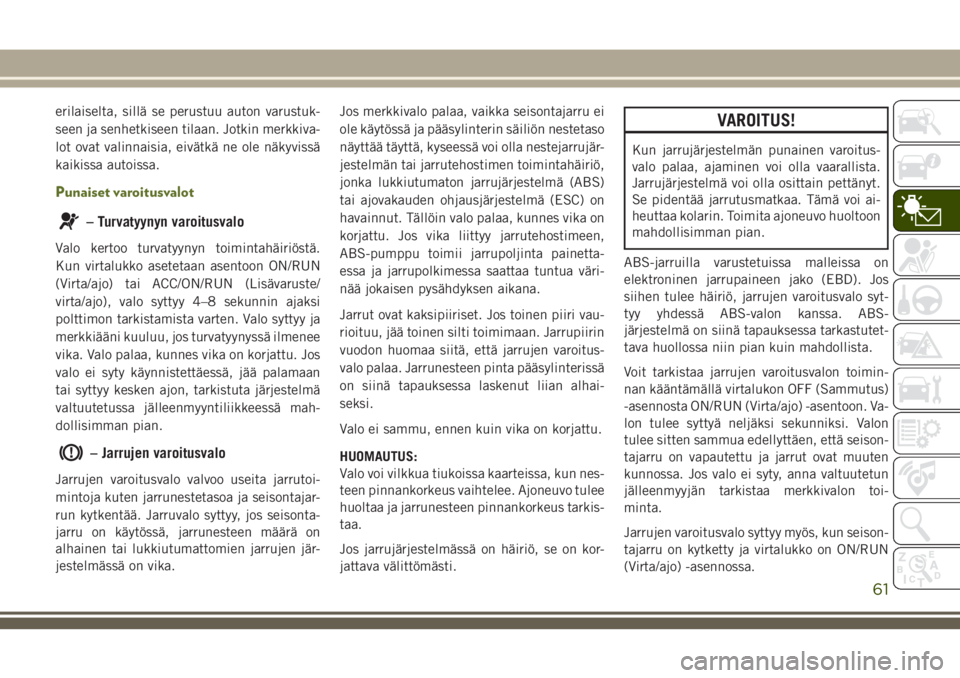

erilaiselta, sillä se perustuu auton varustuk-
seen ja senhetkiseen tilaan. Jotkin merkkiva-
lot ovat valinnaisia, eivätkä ne ole näkyvissä
kaikissa autoissa.
Punaiset varoitusvalot
– Turvatyynyn varoitusvalo
Valo kertoo turvatyynyn toimintahäiriöstä.
Kun virtalukko asetetaan asentoon ON/RUN
(Virta/ajo) tai ACC/ON/RUN (Lisävaruste/
virta/ajo), valo syttyy 4–8 sekunnin ajaksi
polttimon tarkistamista varten. Valo syttyy ja
merkkiääni kuuluu, jos turvatyynyssä ilmenee
vika. Valo palaa, kunnes vika on korjattu. Jos
valo ei syty käynnistettäessä, jää palamaan
tai syttyy kesken ajon, tarkistuta järjestelmä
valtuutetussa jälleenmyyntiliikkeessä mah-
dollisimman pian.
– Jarrujen varoitusvalo
Jarrujen varoitusvalo valvoo useita jarrutoi-
mintoja kuten jarrunestetasoa ja seisontajar-
run kytkentää. Jarruvalo syttyy, jos seisonta-
jarru on käytössä, jarrunesteen määrä on
alhainen tai lukkiutumattomien jarrujen jär-
jestelmässä on vika.Jos merkkivalo palaa, vaikka seisontajarru ei
ole käytössä ja pääsylinterin säiliön nestetaso
näyttää täyttä, kyseessä voi olla nestejarrujär-
jestelmän tai jarrutehostimen toimintahäiriö,
jonka lukkiutumaton jarrujärjestelmä (ABS)
tai ajovakauden ohjausjärjestelmä (ESC) on
havainnut. Tällöin valo palaa, kunnes vika on
korjattu. Jos vika liittyy jarrutehostimeen,
ABS-pumppu toimii jarrupoljinta painetta-
essa ja jarrupolkimessa saattaa tuntua väri-
nää jokaisen pysähdyksen aikana.
Jarrut ovat kaksipiiriset. Jos toinen piiri vau-
rioituu, jää toinen silti toimimaan. Jarrupiirin
vuodon huomaa siitä, että jarrujen varoitus-
valo palaa. Jarrunesteen pinta pääsylinterissä
on siinä tapauksessa laskenut liian alhai-
seksi.
Valo ei sammu, ennen kuin vika on korjattu.
HUOMAUTUS:
Valo voi vilkkua tiukoissa kaarteissa, kun nes-
teen pinnankorkeus vaihtelee. Ajoneuvo tulee
huoltaa ja jarrunesteen pinnankorkeus tarkis-
taa.
Jos jarrujärjestelmässä on häiriö, se on kor-
jattava välittömästi.
VAROITUS!
Kun jarrujärjestelmän punainen varoitus-
valo palaa, ajaminen voi olla vaarallista.
Jarrujärjestelmä voi olla osittain pettänyt.
Se pidentää jarrutusmatkaa. Tämä voi ai-
heuttaa kolarin. Toimita ajoneuvo huoltoon
mahdollisimman pian.
ABS-jarruilla varustetuissa malleissa on
elektroninen jarrupaineen jako (EBD). Jos
siihen tulee häiriö, jarrujen varoitusvalo syt-
tyy yhdessä ABS-valon kanssa. ABS-
järjestelmä on siinä tapauksessa tarkastutet-
tava huollossa niin pian kuin mahdollista.
Voit tarkistaa jarrujen varoitusvalon toimin-
nan kääntämällä virtalukon OFF (Sammutus)
-asennosta ON/RUN (Virta/ajo) -asentoon. Va-
lon tulee syttyä neljäksi sekunniksi. Valon
tulee sitten sammua edellyttäen, että seison-
tajarru on vapautettu ja jarrut ovat muuten
kunnossa. Jos valo ei syty, anna valtuutetun
jälleenmyyjän tarkistaa merkkivalon toi-
minta.
Jarrujen varoitusvalo syttyy myös, kun seison-
tajarru on kytketty ja virtalukko on ON/RUN
(Virta/ajo) -asennossa.
61

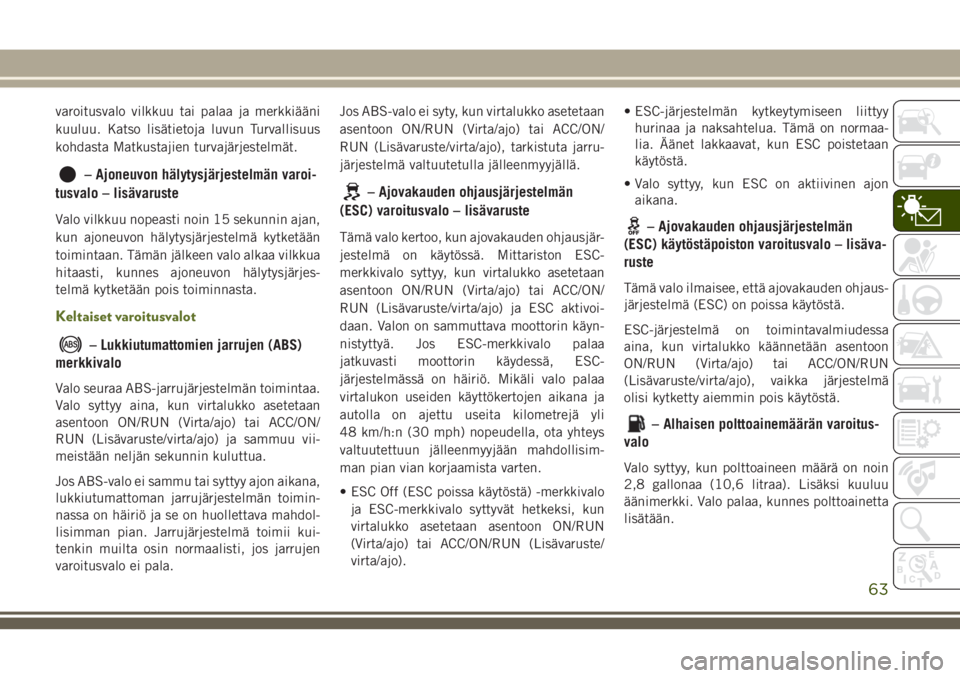

varoitusvalo vilkkuu tai palaa ja merkkiääni
kuuluu. Katso lisätietoja luvun Turvallisuus
kohdasta Matkustajien turvajärjestelmät.
– Ajoneuvon hälytysjärjestelmän varoi-
tusvalo – lisävaruste
Valo vilkkuu nopeasti noin 15 sekunnin ajan,
kun ajoneuvon hälytysjärjestelmä kytketään
toimintaan. Tämän jälkeen valo alkaa vilkkua
hitaasti, kunnes ajoneuvon hälytysjärjes-
telmä kytketään pois toiminnasta.
Keltaiset varoitusvalot
– Lukkiutumattomien jarrujen (ABS)
merkkivalo
Valo seuraa ABS-jarrujärjestelmän toimintaa.
Valo syttyy aina, kun virtalukko asetetaan
asentoon ON/RUN (Virta/ajo) tai ACC/ON/
RUN (Lisävaruste/virta/ajo) ja sammuu vii-
meistään neljän sekunnin kuluttua.
Jos ABS-valo ei sammu tai syttyy ajon aikana,
lukkiutumattoman jarrujärjestelmän toimin-
nassa on häiriö ja se on huollettava mahdol-
lisimman pian. Jarrujärjestelmä toimii kui-
tenkin muilta osin normaalisti, jos jarrujen
varoitusvalo ei pala.Jos ABS-valo ei syty, kun virtalukko asetetaan
asentoon ON/RUN (Virta/ajo) tai ACC/ON/
RUN (Lisävaruste/virta/ajo), tarkistuta jarru-
järjestelmä valtuutetulla jälleenmyyjällä.
– Ajovakauden ohjausjärjestelmän
(ESC) varoitusvalo – lisävaruste
Tämä valo kertoo, kun ajovakauden ohjausjär-
jestelmä on käytössä. Mittariston ESC-
merkkivalo syttyy, kun virtalukko asetetaan
asentoon ON/RUN (Virta/ajo) tai ACC/ON/
RUN (Lisävaruste/virta/ajo) ja ESC aktivoi-
daan. Valon on sammuttava moottorin käyn-
nistyttyä. Jos ESC-merkkivalo palaa
jatkuvasti moottorin käydessä, ESC-
järjestelmässä on häiriö. Mikäli valo palaa
virtalukon useiden käyttökertojen aikana ja
autolla on ajettu useita kilometrejä yli
48 km/h:n (30 mph) nopeudella, ota yhteys
valtuutettuun jälleenmyyjään mahdollisim-
man pian vian korjaamista varten.
• ESC Off (ESC poissa käytöstä) -merkkivalo
ja ESC-merkkivalo syttyvät hetkeksi, kun
virtalukko asetetaan asentoon ON/RUN
(Virta/ajo) tai ACC/ON/RUN (Lisävaruste/
virta/ajo).• ESC-järjestelmän kytkeytymiseen liittyy
hurinaa ja naksahtelua. Tämä on normaa-
lia. Äänet lakkaavat, kun ESC poistetaan
käytöstä.
• Valo syttyy, kun ESC on aktiivinen ajon
aikana.– Ajovakauden ohjausjärjestelmän
(ESC) käytöstäpoiston varoitusvalo – lisäva-
ruste
Tämä valo ilmaisee, että ajovakauden ohjaus-
järjestelmä (ESC) on poissa käytöstä.
ESC-järjestelmä on toimintavalmiudessa
aina, kun virtalukko käännetään asentoon
ON/RUN (Virta/ajo) tai ACC/ON/RUN
(Lisävaruste/virta/ajo), vaikka järjestelmä
olisi kytketty aiemmin pois käytöstä.
– Alhaisen polttoainemäärän varoitus-
valo
Valo syttyy, kun polttoaineen määrä on noin
2,8 gallonaa (10,6 litraa). Lisäksi kuuluu
äänimerkki. Valo palaa, kunnes polttoainetta
lisätään.
63

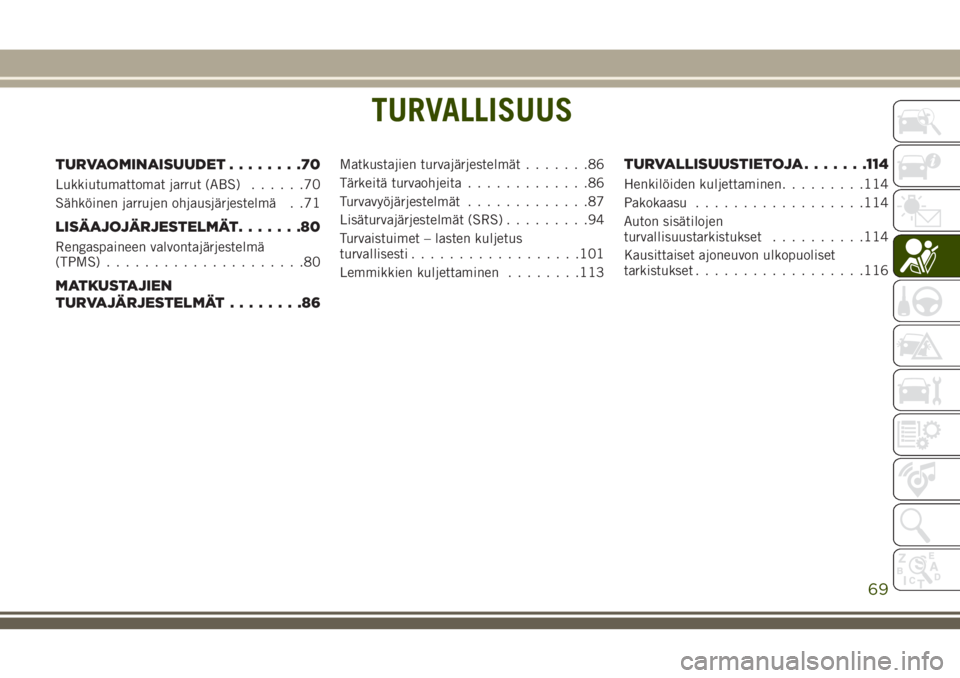

TURVALLISUUS
TURVAOMINAISUUDET........70
Lukkiutumattomat jarrut (ABS)......70
Sähköinen jarrujen ohjausjärjestelmä . .71
LISÄAJOJÄRJESTELMÄT.......80
Rengaspaineen valvontajärjestelmä
(TPMS).....................80
MATKUSTAJIEN
TURVAJÄRJESTELMÄT........86
Matkustajien turvajärjestelmät.......86
Tärkeitä turvaohjeita.............86
Turvavyöjärjestelmät.............87
Lisäturvajärjestelmät (SRS).........94
Turvaistuimet – lasten kuljetus
turvallisesti..................101
Lemmikkien kuljettaminen........113TURVALLISUUSTIETOJA.......114
Henkilöiden kuljettaminen.........114
Pakokaasu..................114
Auton sisätilojen
turvallisuustarkistukset..........114
Kausittaiset ajoneuvon ulkopuoliset
tarkistukset..................116
TURVALLISUUS
69

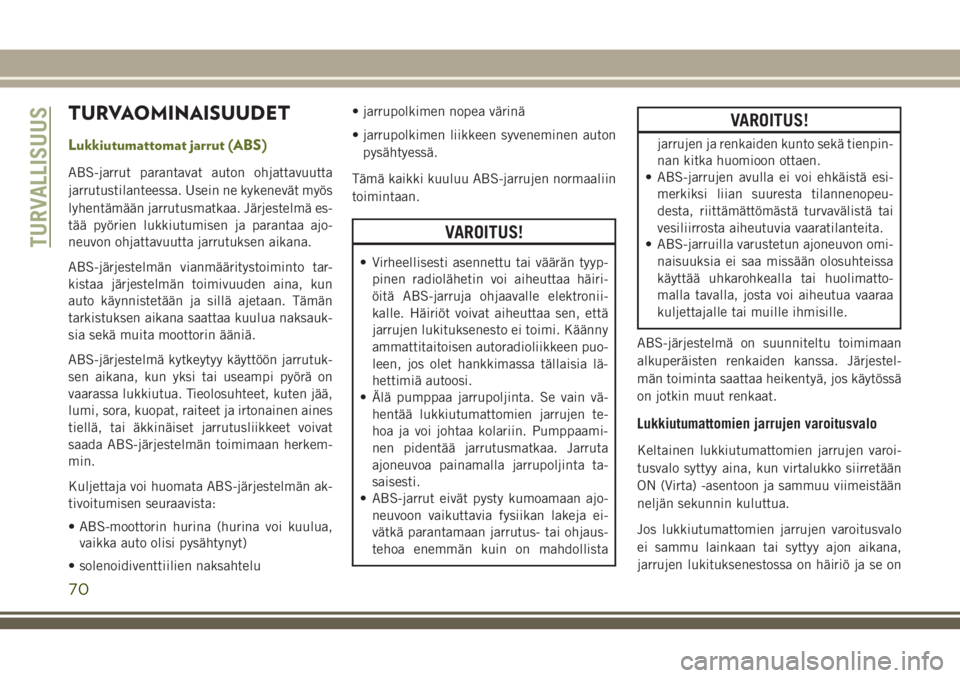

TURVAOMINAISUUDET
Lukkiutumattomat jarrut (ABS)
ABS-jarrut parantavat auton ohjattavuutta
jarrutustilanteessa. Usein ne kykenevät myös
lyhentämään jarrutusmatkaa. Järjestelmä es-
tää pyörien lukkiutumisen ja parantaa ajo-
neuvon ohjattavuutta jarrutuksen aikana.
ABS-järjestelmän vianmääritystoiminto tar-
kistaa järjestelmän toimivuuden aina, kun
auto käynnistetään ja sillä ajetaan. Tämän
tarkistuksen aikana saattaa kuulua naksauk-
sia sekä muita moottorin ääniä.
ABS-järjestelmä kytkeytyy käyttöön jarrutuk-
sen aikana, kun yksi tai useampi pyörä on
vaarassa lukkiutua. Tieolosuhteet, kuten jää,
lumi, sora, kuopat, raiteet ja irtonainen aines
tiellä, tai äkkinäiset jarrutusliikkeet voivat
saada ABS-järjestelmän toimimaan herkem-
min.
Kuljettaja voi huomata ABS-järjestelmän ak-
tivoitumisen seuraavista:
• ABS-moottorin hurina (hurina voi kuulua,
vaikka auto olisi pysähtynyt)
• solenoidiventtiilien naksahtelu• jarrupolkimen nopea värinä
• jarrupolkimen liikkeen syveneminen auton
pysähtyessä.
Tämä kaikki kuuluu ABS-jarrujen normaaliin
toimintaan.
VAROITUS!
• Virheellisesti asennettu tai väärän tyyp-
pinen radiolähetin voi aiheuttaa häiri-
öitä ABS-jarruja ohjaavalle elektronii-
kalle. Häiriöt voivat aiheuttaa sen, että
jarrujen lukituksenesto ei toimi. Käänny
ammattitaitoisen autoradioliikkeen puo-
leen, jos olet hankkimassa tällaisia lä-
hettimiä autoosi.
• Älä pumppaa jarrupoljinta. Se vain vä-
hentää lukkiutumattomien jarrujen te-
hoa ja voi johtaa kolariin. Pumppaami-
nen pidentää jarrutusmatkaa. Jarruta
ajoneuvoa painamalla jarrupoljinta ta-
saisesti.
• ABS-jarrut eivät pysty kumoamaan ajo-
neuvoon vaikuttavia fysiikan lakeja ei-
vätkä parantamaan jarrutus- tai ohjaus-
tehoa enemmän kuin on mahdollista
VAROITUS!
jarrujen ja renkaiden kunto sekä tienpin-
nan kitka huomioon ottaen.
• ABS-jarrujen avulla ei voi ehkäistä esi-
merkiksi liian suuresta tilannenopeu-
desta, riittämättömästä turvavälistä tai
vesiliirrosta aiheutuvia vaaratilanteita.
• ABS-jarruilla varustetun ajoneuvon omi-
naisuuksia ei saa missään olosuhteissa
käyttää uhkarohkealla tai huolimatto-
malla tavalla, josta voi aiheutua vaaraa
kuljettajalle tai muille ihmisille.
ABS-järjestelmä on suunniteltu toimimaan
alkuperäisten renkaiden kanssa. Järjestel-
män toiminta saattaa heikentyä, jos käytössä
on jotkin muut renkaat.
Lukkiutumattomien jarrujen varoitusvalo
Keltainen lukkiutumattomien jarrujen varoi-
tusvalo syttyy aina, kun virtalukko siirretään
ON (Virta) -asentoon ja sammuu viimeistään
neljän sekunnin kuluttua.
Jos lukkiutumattomien jarrujen varoitusvalo
ei sammu lainkaan tai syttyy ajon aikana,
jarrujen lukituksenestossa on häiriö ja se on
TURVALLISUUS
70

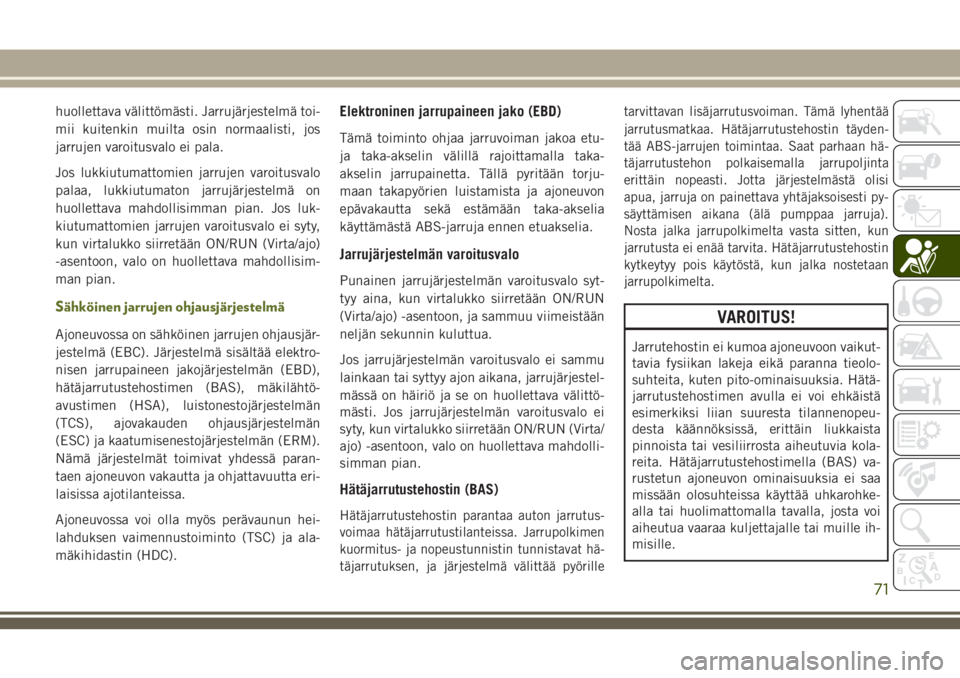

huollettava välittömästi. Jarrujärjestelmä toi-
mii kuitenkin muilta osin normaalisti, jos
jarrujen varoitusvalo ei pala.
Jos lukkiutumattomien jarrujen varoitusvalo
palaa, lukkiutumaton jarrujärjestelmä on
huollettava mahdollisimman pian. Jos luk-
kiutumattomien jarrujen varoitusvalo ei syty,
kun virtalukko siirretään ON/RUN (Virta/ajo)
-asentoon, valo on huollettava mahdollisim-
man pian.
Sähköinen jarrujen ohjausjärjestelmä
Ajoneuvossa on sähköinen jarrujen ohjausjär-
jestelmä (EBC). Järjestelmä sisältää elektro-
nisen jarrupaineen jakojärjestelmän (EBD),
hätäjarrutustehostimen (BAS), mäkilähtö-
avustimen (HSA), luistonestojärjestelmän
(TCS), ajovakauden ohjausjärjestelmän
(ESC) ja kaatumisenestojärjestelmän (ERM).
Nämä järjestelmät toimivat yhdessä paran-
taen ajoneuvon vakautta ja ohjattavuutta eri-
laisissa ajotilanteissa.
Ajoneuvossa voi olla myös perävaunun hei-
lahduksen vaimennustoiminto (TSC) ja ala-
mäkihidastin (HDC).
Elektroninen jarrupaineen jako (EBD)
Tämä toiminto ohjaa jarruvoiman jakoa etu-
ja taka-akselin välillä rajoittamalla taka-
akselin jarrupainetta. Tällä pyritään torju-
maan takapyörien luistamista ja ajoneuvon
epävakautta sekä estämään taka-akselia
käyttämästä ABS-jarruja ennen etuakselia.
Jarrujärjestelmän varoitusvalo
Punainen jarrujärjestelmän varoitusvalo syt-
tyy aina, kun virtalukko siirretään ON/RUN
(Virta/ajo) -asentoon, ja sammuu viimeistään
neljän sekunnin kuluttua.
Jos jarrujärjestelmän varoitusvalo ei sammu
lainkaan tai syttyy ajon aikana, jarrujärjestel-
mässä on häiriö ja se on huollettava välittö-
mästi. Jos jarrujärjestelmän varoitusvalo ei
syty, kun virtalukko siirretään ON/RUN (Virta/
ajo) -asentoon, valo on huollettava mahdolli-
simman pian.
Hätäjarrutustehostin (BAS)
Hätäjarrutustehostin parantaa auton jarrutus-
voimaa hätäjarrutustilanteissa. Jarrupolkimen
kuormitus- ja nopeustunnistin tunnistavat hä-
täjarrutuksen, ja järjestelmä välittää pyörilletarvittavan lisäjarrutusvoiman. Tämä lyhentää
jarrutusmatkaa. Hätäjarrutustehostin täyden-
tää ABS-jarrujen toimintaa. Saat parhaan hä-
täjarrutustehon polkaisemalla jarrupoljinta
erittäin nopeasti. Jotta järjestelmästä olisi
apua, jarruja on painettava yhtäjaksoisesti py-
säyttämisen aikana (älä pumppaa jarruja).
Nosta jalka jarrupolkimelta vasta sitten, kun
jarrutusta ei enää tarvita. Hätäjarrutustehostin
kytkeytyy pois käytöstä, kun jalka nostetaan
jarrupolkimelta.
VAROITUS!
Jarrutehostin ei kumoa ajoneuvoon vaikut-
tavia fysiikan lakeja eikä paranna tieolo-
suhteita, kuten pito-ominaisuuksia. Hätä-
jarrutustehostimen avulla ei voi ehkäistä
esimerkiksi liian suuresta tilannenopeu-
desta käännöksissä, erittäin liukkaista
pinnoista tai vesiliirrosta aiheutuvia kola-
reita. Hätäjarrutustehostimella (BAS) va-
rustetun ajoneuvon ominaisuuksia ei saa
missään olosuhteissa käyttää uhkarohke-
alla tai huolimattomalla tavalla, josta voi
aiheutua vaaraa kuljettajalle tai muille ih-
misille.
71

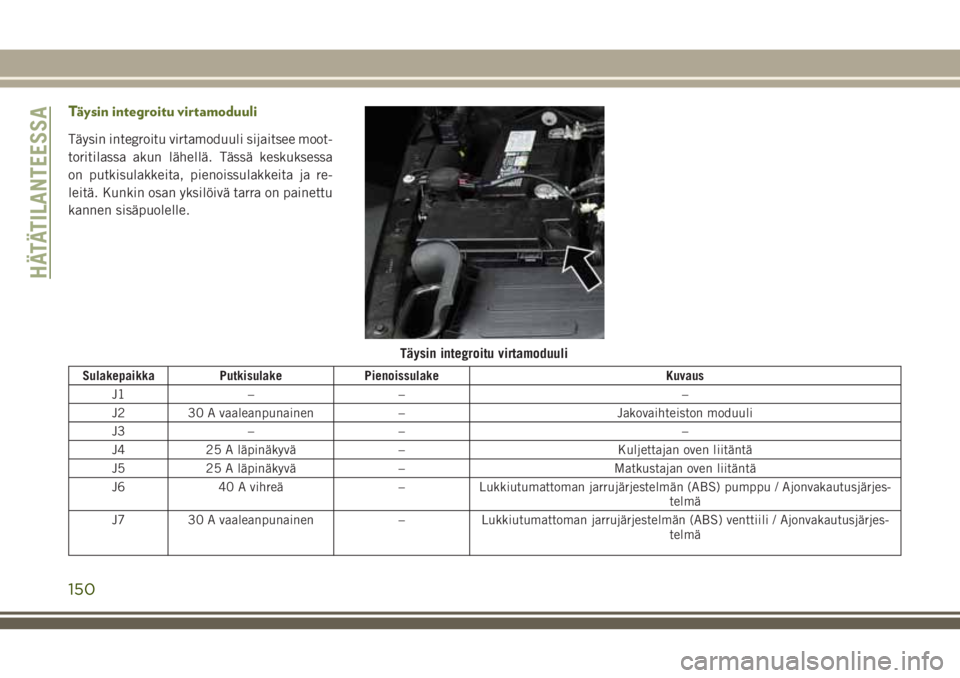

Täysin integroitu virtamoduuli
Täysin integroitu virtamoduuli sijaitsee moot-
toritilassa akun lähellä. Tässä keskuksessa
on putkisulakkeita, pienoissulakkeita ja re-
leitä. Kunkin osan yksilöivä tarra on painettu
kannen sisäpuolelle.
Sulakepaikka Putkisulake Pienoissulake Kuvaus
J1 – – –
J2 30 A vaaleanpunainen – Jakovaihteiston moduuli
J3 – – –
J4 25 A läpinäkyvä – Kuljettajan oven liitäntä
J5 25 A läpinäkyvä – Matkustajan oven liitäntä
J6 40 A vihreä – Lukkiutumattoman jarrujärjestelmän (ABS) pumppu / Ajonvakautusjärjes-
telmä
J7 30 A vaaleanpunainen – Lukkiutumattoman jarrujärjestelmän (ABS) venttiili / Ajonvakautusjärjes-
telmä
Täysin integroitu virtamoduuli
HÄTÄTILANTEESSA
150

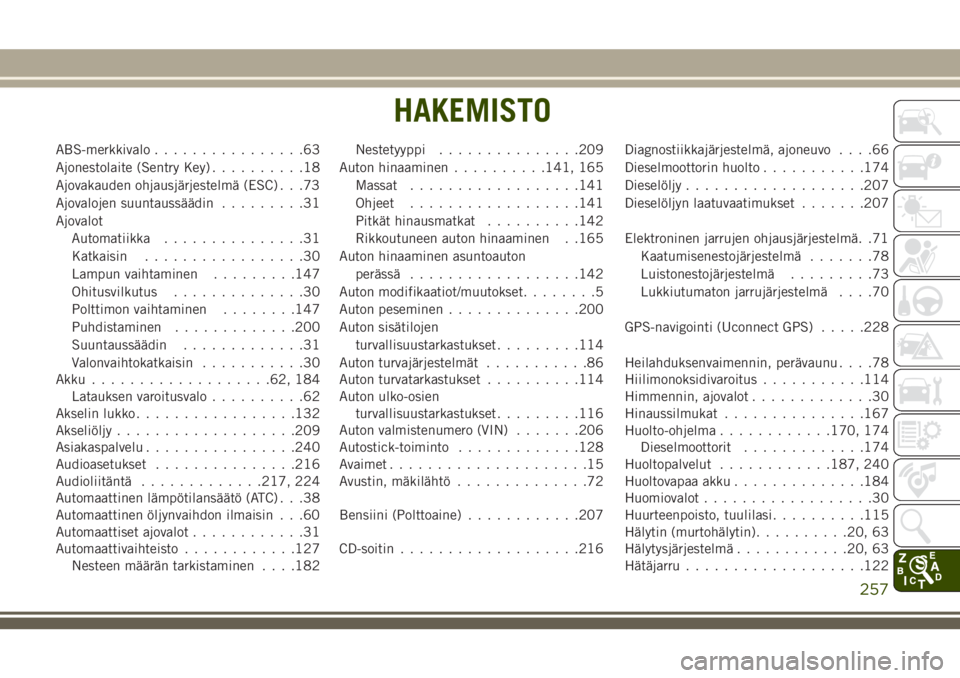

ABS-merkkivalo................63
Ajonestolaite (Sentry Key)..........18
Ajovakauden ohjausjärjestelmä (ESC) . . .73
Ajovalojen suuntaussäädin.........31
Ajovalot
Automatiikka...............31
Katkaisin.................30
Lampun vaihtaminen.........147
Ohitusvilkutus..............30
Polttimon vaihtaminen........147
Puhdistaminen.............200
Suuntaussäädin.............31
Valonvaihtokatkaisin...........30
Akku...................62, 184
Latauksen varoitusvalo..........62
Akselin lukko.................132
Akseliöljy...................209
Asiakaspalvelu................240
Audioasetukset...............216
Audioliitäntä.............217, 224
Automaattinen lämpötilansäätö (ATC) . . .38
Automaattinen öljynvaihdon ilmaisin . . .60
Automaattiset ajovalot............31
Automaattivaihteisto............127
Nesteen määrän tarkistaminen. . . .182Nestetyyppi...............209
Auton hinaaminen..........141, 165
Massat..................141
Ohjeet..................141
Pitkät hinausmatkat..........142
Rikkoutuneen auton hinaaminen . .165
Auton hinaaminen asuntoauton
perässä..................142
Auton modifikaatiot/muutokset........5
Auton peseminen..............200
Auton sisätilojen
turvallisuustarkastukset.........114
Auton turvajärjestelmät...........86
Auton turvatarkastukset..........114
Auton ulko-osien
turvallisuustarkastukset.........116
Auton valmistenumero (VIN).......206
Autostick-toiminto.............128
Avaimet.....................15
Avustin, mäkilähtö..............72
Bensiini (Polttoaine)............207
CD-soitin...................216Diagnostiikkajärjestelmä, ajoneuvo....66
Dieselmoottorin huolto...........174
Dieselöljy...................207
Dieselöljyn laatuvaatimukset.......207
Elektroninen jarrujen ohjausjärjestelmä. .71
Kaatumisenestojärjestelmä.......78
Luistonestojärjestelmä.........73
Lukkiutumaton jarrujärjestelmä....70
GPS-navigointi (Uconnect GPS).....228
Heilahduksenvaimennin, perävaunu....78
Hiilimonoksidivaroitus...........114
Himmennin, ajovalot.............30
Hinaussilmukat...............167
Huolto-ohjelma............170, 174
Dieselmoottorit.............174
Huoltopalvelut............187, 240
Huoltovapaa akku..............184
Huomiovalot..................30
Huurteenpoisto, tuulilasi..........115
Hälytin (murtohälytin)..........20, 63
Hälytysjärjestelmä............20, 63
Hätäjarru...................122
HAKEMISTO
257

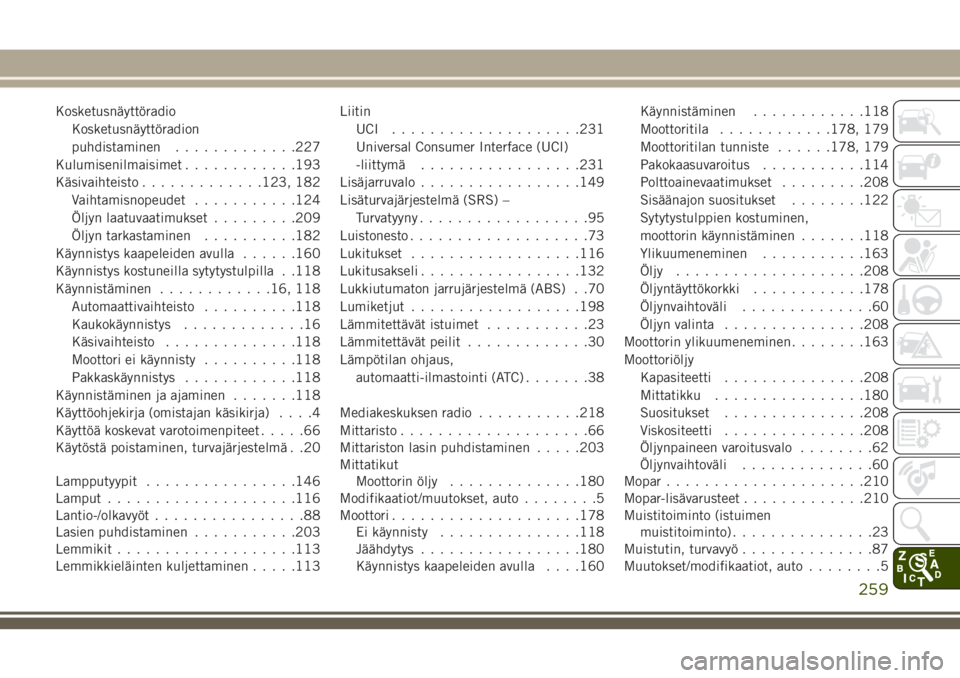

Kosketusnäyttöradio
Kosketusnäyttöradion
puhdistaminen.............227
Kulumisenilmaisimet............193
Käsivaihteisto.............123, 182
Vaihtamisnopeudet...........124
Öljyn laatuvaatimukset.........209
Öljyn tarkastaminen..........182
Käynnistys kaapeleiden avulla......160
Käynnistys kostuneilla sytytystulpilla . .118
Käynnistäminen............16, 118
Automaattivaihteisto..........118
Kaukokäynnistys.............16
Käsivaihteisto..............118
Moottori ei käynnisty..........118
Pakkaskäynnistys............118
Käynnistäminen ja ajaminen.......118
Käyttöohjekirja (omistajan käsikirja)....4
Käyttöä koskevat varotoimenpiteet.....66
Käytöstä poistaminen, turvajärjestelmä . .20
Lampputyypit................146
Lamput....................116
Lantio-/olkavyöt................88
Lasien puhdistaminen...........203
Lemmikit...................113
Lemmikkieläinten kuljettaminen.....113Liitin
UCI ....................231
Universal Consumer Interface (UCI)
-liittymä.................231
Lisäjarruvalo.................149
Lisäturvajärjestelmä (SRS) –
Turvatyyny..................95
Luistonesto...................73
Lukitukset..................116
Lukitusakseli.................132
Lukkiutumaton jarrujärjestelmä (ABS) . .70
Lumiketjut..................198
Lämmitettävät istuimet...........23
Lämmitettävät peilit.............30
Lämpötilan ohjaus,
automaatti-ilmastointi (ATC).......38
Mediakeskuksen radio...........218
Mittaristo....................66
Mittariston lasin puhdistaminen....
.203
Mittatikut
Moottorin öljy..............180
Modifikaatiot/muutokset, auto........5
Moottori....................178
Ei käynnisty...............118
Jäähdytys.................180
Käynnistys kaapeleiden avulla. . . .160Käynnistäminen............118
Moottoritila............178, 179
Moottoritilan tunniste......178, 179
Pakokaasuvaroitus...........114
Polttoainevaatimukset.........208
Sisäänajon suositukset........122
Sytytystulppien kostuminen,
moottorin käynnistäminen.......118
Ylikuumeneminen...........163
Öljy....................208
Öljyntäyttökorkki............178
Öljynvaihtoväli..............60
Öljyn valinta...............208
Moottorin ylikuumeneminen........163
Moottoriöljy
Kapasiteetti...............208
Mittatikku................180
Suositukset...............208
Viskositeetti...............208
Öljynpaineen varoitusvalo........62
Öljynvaihtoväli..............60
Mopar.....................210
Mopar-lisävarusteet.............210
Muistitoiminto (istuimen
muistitoiminto)...............23
Muistutin, turvavyö..............87
Muutokset/modifikaatiot, auto........5
259
