JEEP WRANGLER 2DOORS 2018 Drift- og vedlikeholdshåndbok (in Norwegian)

ADVARSEL!
• Plasser aldri et bakovervendt barnesete
foran en aktiv kollisjonspute. Hvis kolli-
sjonsputen foran på passasjersiden blir
utløst, kan det føre til dødsfall eller al-
vorlige skader på barn under 12 år, in-
kludert et barn som sitter i et bakover-
vendt barnesete.
• Deaktiver alltid kollisjonsputen foran når
du bruker et bakovervendt barnesete i
forsetet.

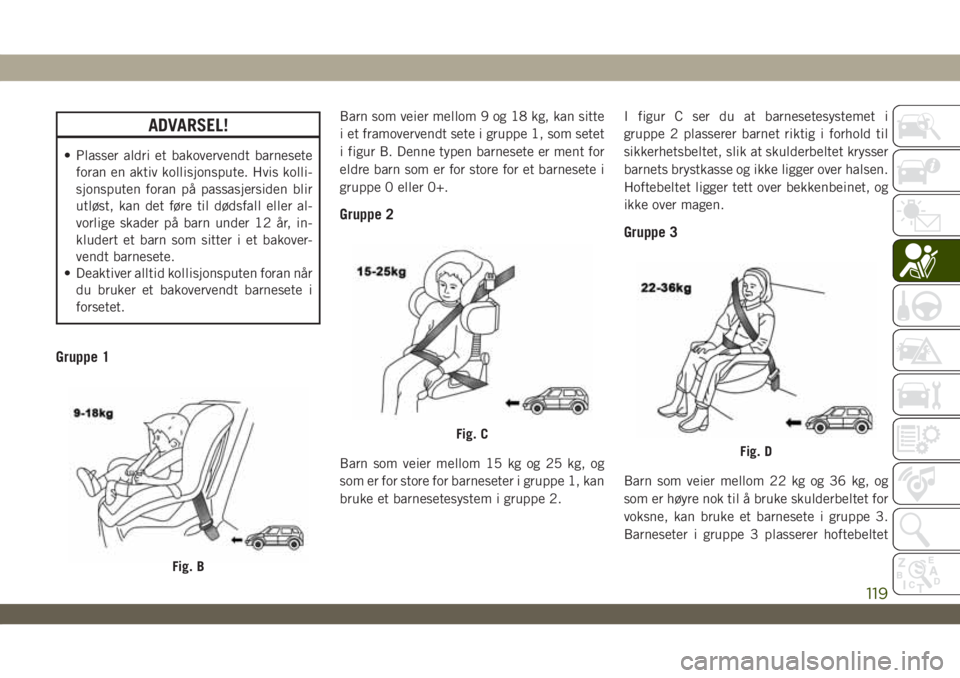

Gruppe 1
Barn som veier mellom 9 og 18 kg, kan sitte
i et framovervendt sete i gruppe 1, som setet
i figur B. Denne typen barnesete er ment for
eldre barn som er for store for et barnesete i
gruppe 0 eller 0+.
Gruppe 2
Barn som veier mellom 15 kg og 25 kg, og
som er for store for barneseter i gruppe 1, kan
bruke et barnesetesystem i gruppe 2.I figur C ser du at barnesetesystemet i
gruppe 2 plasserer barnet riktig i forhold til
sikkerhetsbeltet, slik at skulderbeltet krysser
barnets brystkasse og ikke ligger over halsen.
Hoftebeltet ligger tett over bekkenbeinet, og
ikke over magen.
Gruppe 3
Barn som veier mellom 22 kg og 36 kg, og
som er høyre nok til å bruke skulderbeltet for
voksne, kan bruke et barnesete i gruppe 3.
Barneseter i gruppe 3 plasserer hoftebeltet
Fig. B
Fig. C
Fig. D
119

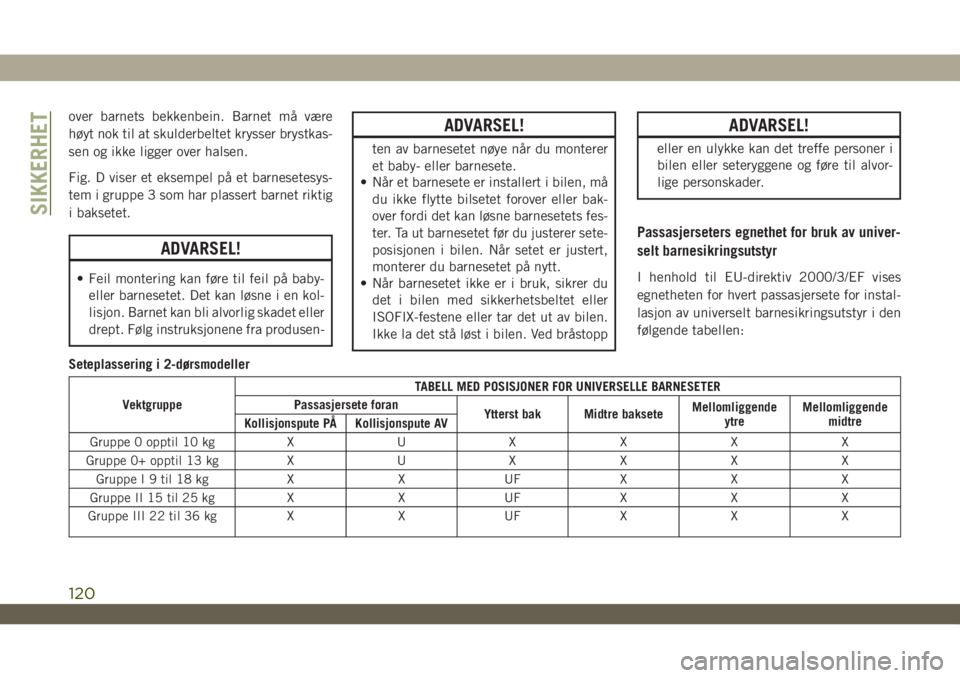

over barnets bekkenbein. Barnet må være
høyt nok til at skulderbeltet krysser brystkas-
sen og ikke ligger over halsen.
Fig. D viser et eksempel på et barnesetesys-
tem i gruppe 3 som har plassert barnet riktig
i baksetet.
ADVARSEL!
• Feil montering kan føre til feil på baby-
eller barnesetet. Det kan løsne i en kol-
lisjon. Barnet kan bli alvorlig skadet eller
drept. Følg instruksjonene fra produsen-
ADVARSEL!
ten av barnesetet nøye når du monterer
et baby- eller barnesete.
• Når et barnesete er installert i bilen, må
du ikke flytte bilsetet forover eller bak-
over fordi det kan løsne barnesetets fes-
ter. Ta ut barnesetet før du justerer sete-
posisjonen i bilen. Når setet er justert,
monterer du barnesetet på nytt.
• Når barnesetet ikke er i bruk, sikrer du
det i bilen med sikkerhetsbeltet eller
ISOFIX-festene eller tar det ut av bilen.
Ikke la det stå løst i bilen. Ved bråstopp
ADVARSEL!
eller en ulykke kan det treffe personer i
bilen eller seteryggene og føre til alvor-
lige personskader.
Passasjerseters egnethet for bruk av univer-
selt barnesikringsutstyr
I henhold til EU-direktiv 2000/3/EF vises
egnetheten for hvert passasjersete for instal-
lasjon av universelt barnesikringsutstyr i den
følgende tabellen:
Seteplassering i 2-dørsmodeller
VektgruppeTABELL MED POSISJONER FOR UNIVERSELLE BARNESETER
Passasjersete foran
Ytterst bak Midtre bakseteMellomliggende
ytreMellomliggende
midtre
Kollisjonspute PÅ Kollisjonspute AV
Gruppe 0 opptil 10 kg X U X X X X
Gruppe 0+ opptil 13 kg X U X X X X
Gruppe I 9 til 18 kg X X UF X X X
Gruppe II 15 til 25 kg X X UF X X X
Gruppe III 22 til 36 kg X X UF X X X
SIKKERHET
120

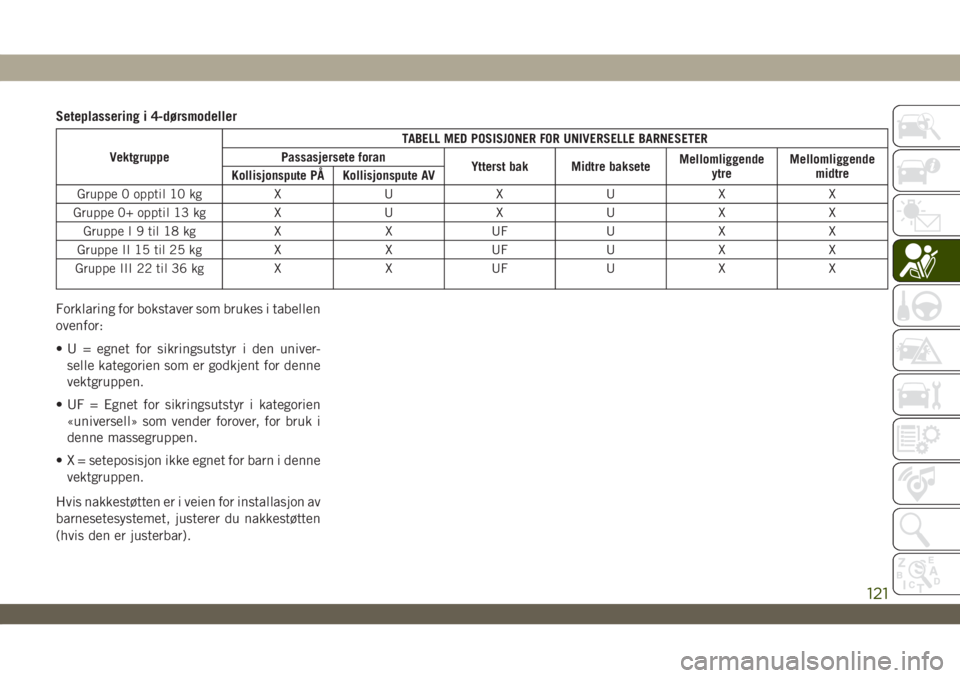

Seteplassering i 4-dørsmodeller
VektgruppeTABELL MED POSISJONER FOR UNIVERSELLE BARNESETER
Passasjersete foran
Ytterst bak Midtre bakseteMellomliggende
ytreMellomliggende
midtre
Kollisjonspute PÅ Kollisjonspute AV
Gruppe 0 opptil 10 kg X U X U X X
Gruppe 0+ opptil 13 kg X U X U X X
Gruppe I 9 til 18 kg X X UF U X X
Gruppe II 15 til 25 kg X X UF U X X
Gruppe III 22 til 36 kg X X UF U X X
Forklaring for bokstaver som brukes i tabellen
ovenfor:
• U = egnet for sikringsutstyr i den univer-
selle kategorien som er godkjent for denne
vektgruppen.
• UF = Egnet for sikringsutstyr i kategorien
«universell» som vender forover, for bruk i
denne massegruppen.
• X = seteposisjon ikke egnet for barn i denne
vektgruppen.
Hvis nakkestøtten er i veien for installasjon av
barnesetesystemet, justerer du nakkestøtten
(hvis den er justerbar).
121

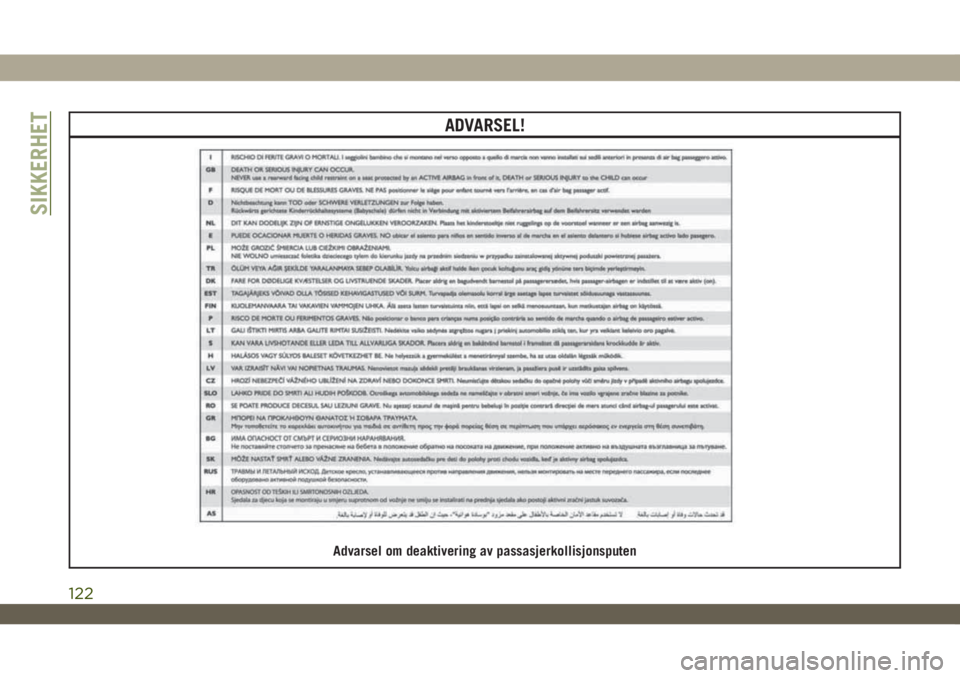

ADVARSEL!
Advarsel om deaktivering av passasjerkollisjonsputen
SIKKERHET
122

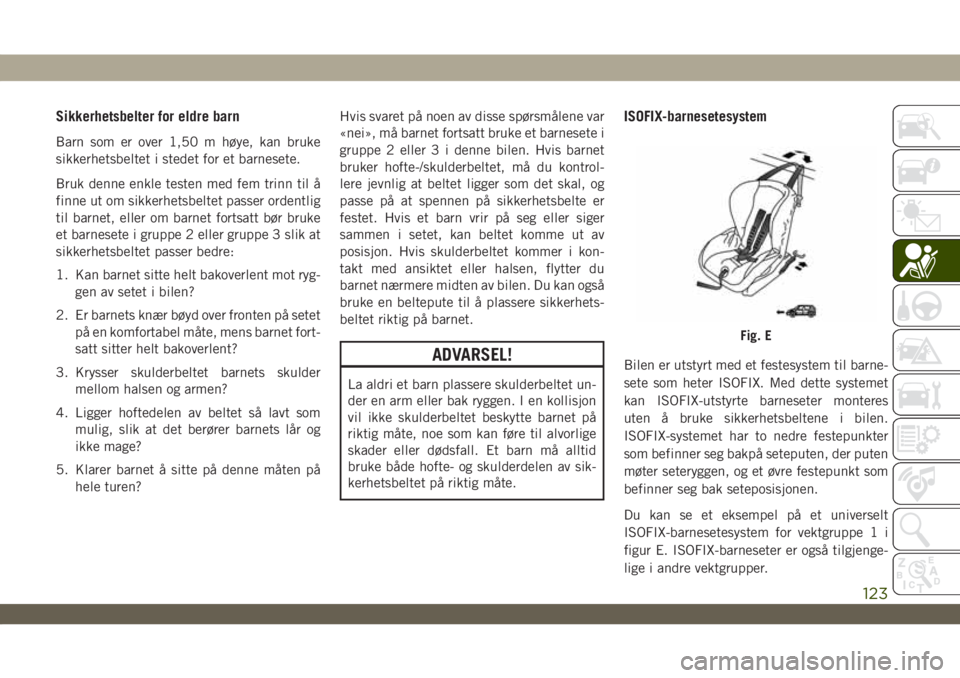

Sikkerhetsbelter for eldre barn
Barn som er over 1,50 m høye, kan bruke
sikkerhetsbeltet i stedet for et barnesete.
Bruk denne enkle testen med fem trinn til å
finne ut om sikkerhetsbeltet passer ordentlig
til barnet, eller om barnet fortsatt bør bruke
et barnesete i gruppe 2 eller gruppe 3 slik at
sikkerhetsbeltet passer bedre:
1. Kan barnet sitte helt bakoverlent mot ryg-
gen av setet i bilen?
2. Er barnets knær bøyd over fronten på setet
på en komfortabel måte, mens barnet fort-
satt sitter helt bakoverlent?
3. Krysser skulderbeltet barnets skulder
mellom halsen og armen?
4. Ligger hoftedelen av beltet så lavt som
mulig, slik at det berører barnets lår og
ikke mage?
5. Klarer barnet å sitte på denne måten på
hele turen?Hvis svaret på noen av disse spørsmålene var
«nei», må barnet fortsatt bruke et barnesete i
gruppe 2 eller 3 i denne bilen. Hvis barnet
bruker hofte-/skulderbeltet, må du kontrol-
lere jevnlig at beltet ligger som det skal, og
passe på at spennen på sikkerhetsbelte er
festet. Hvis et barn vrir på seg eller siger
sammen i setet, kan beltet komme ut av
posisjon. Hvis skulderbeltet kommer i kon-
takt med ansiktet eller halsen, flytter du
barnet nærmere midten av bilen. Du kan også
bruke en beltepute til å plassere sikkerhets-
beltet riktig på barnet.
ADVARSEL!
La aldri et barn plassere skulderbeltet un-
der en arm eller bak ryggen. I en kollisjon
vil ikke skulderbeltet beskytte barnet på
riktig måte, noe som kan føre til alvorlige
skader eller dødsfall. Et barn må alltid
bruke både hofte- og skulderdelen av sik-
kerhetsbeltet på riktig måte.
ISOFIX-barnesetesystem
Bilen er utstyrt med et festesystem til barne-
sete som heter ISOFIX. Med dette systemet
kan ISOFIX-utstyrte barneseter monteres
uten å bruke sikkerhetsbeltene i bilen.
ISOFIX-systemet har to nedre festepunkter
som befinner seg bakpå seteputen, der puten
møter seteryggen, og et øvre festepunkt som
befinner seg bak seteposisjonen.
Du kan se et eksempel på et universelt
ISOFIX-barnesetesystem for vektgruppe 1 i
figur E. ISOFIX-barneseter er også tilgjenge-
lige i andre vektgrupper.
Fig. E
123

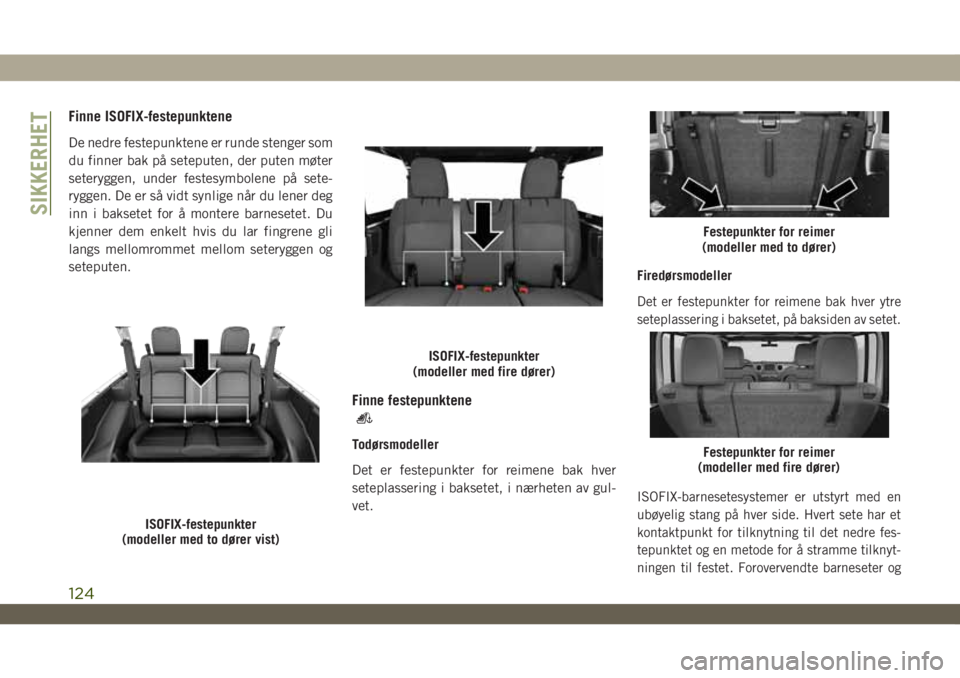

Finne ISOFIX-festepunktene
De nedre festepunktene er runde stenger som
du finner bak på seteputen, der puten møter
seteryggen, under festesymbolene på sete-
ryggen. De er så vidt synlige når du lener deg
inn i baksetet for å montere barnesetet. Du
kjenner dem enkelt hvis du lar fingrene gli
langs mellomrommet mellom seteryggen og
seteputen.
Finne festepunktene
Todørsmodeller
Det er festepunkter for reimene bak hver
seteplassering i baksetet, i nærheten av gul-
vet.Firedørsmodeller
Det er festepunkter for reimene bak hver ytre
seteplassering i baksetet, på baksiden av setet.
ISOFIX-barnesetesystemer er utstyrt med en
ubøyelig stang på hver side. Hvert sete har et
kontaktpunkt for tilknytning til det nedre fes-
tepunktet og en metode for å stramme tilknyt-
ningen til festet. Forovervendte barneseter og
ISOFIX-festepunkter
(modeller med to dører vist)
ISOFIX-festepunkter
(modeller med fire dører)
Festepunkter for reimer
(modeller med to dører)
Festepunkter for reimer
(modeller med fire dører)
SIKKERHET
124

enkelte bakovervendte barneseter kan også
være utstyrt med en festereim. Festereimen vil
ha en krok på enden som kan festes til det
øverste festepunktet, og en metode for å
stramme reimen etter at den er festet til punk-
tet.
ISOFIX for midtre sete
Todørsmodell
ADVARSEL!
Denne bilen har ikke en midtre seteposi-
sjon. Ikke bruk de midtre nedre ISOFIX-
ADVARSEL!
festene til å montere et barnesete midt i
baksetet.
Firedørsmodell
ADVARSEL!
• Denne bilen har ikke ISOFIX eller feste-
punkter i midten. Denne posisjonen er
ikke godkjent for noen typer ISOFIX-
barnesetesystemer. Ikke monter et for-
overvendt barnesete med en festestropp
i den midtre seteposisjonen.
ADVARSEL!
• Bruk sikkerhetsbeltet til å montere et
barnesete i den midtre seteposisjonen.
• Bruk aldri samme nedre festepunkt til å
feste flere barneseter. Du finner vanlige
monteringsinstruksjoner under Montere
et ISOFIX-barnesete.
Passasjersetenes egnethet for bruk av
ISOFIX-barnesetesystem
Tabellen nedenfor viser de ulike installerings-
mulighetene for ISOFIX-barnesetesystemer
på seter utstyrt med ISOFIX-fester, i samsvar
med EU-standard ECE 16.
Seteplassering i 2-dørsmodeller
VektgruppeTabell med bilens ISOFIX-posisjoner
Størrelsesklasse Feste Passasjersete foran Ytterst bak
0 – opptil 10 kgE ISO/R1 X X
(1) X X
0+ – opptil 13 kgE ISO/R1 X X
D ISO/R2 X X
C ISO/R3 X X
(1) X X
125

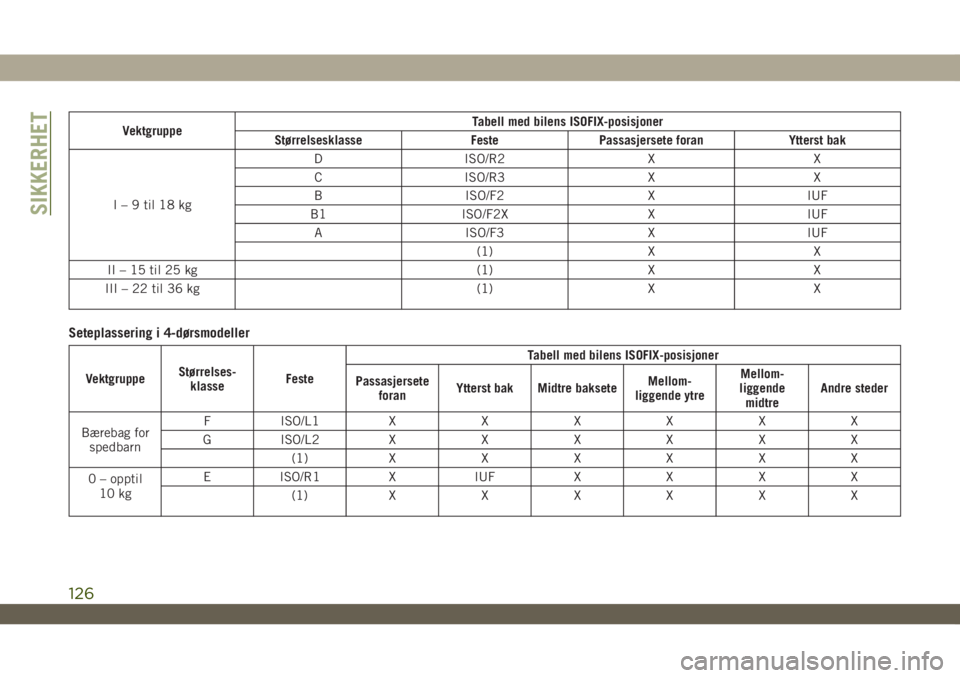

VektgruppeTabell med bilens ISOFIX-posisjoner
Størrelsesklasse Feste Passasjersete foran Ytterst bak
I – 9 til 18 kgD ISO/R2 X X
C ISO/R3 X X
B ISO/F2 X IUF
B1 ISO/F2X X IUF
A ISO/F3 X IUF
(1) X X
II – 15 til 25 kg (1) X X
III – 22 til 36 kg (1) X X
Seteplassering i 4-dørsmodeller
VektgruppeStørrelses-
klasseFesteTabell med bilens ISOFIX-posisjoner
Passasjersete
foranYtterst bak Midtre bakseteMellom-
liggende ytreMellom-
liggende
midtreAndre steder
Bærebag for
spedbarnF ISO/L1XXXXXX
G ISO/L2XXXXXX
(1)XXXXXX
0 – opptil
10 kgE ISO/R1 X IUF X X X X
(1)XXXXXX
SIKKERHET
126

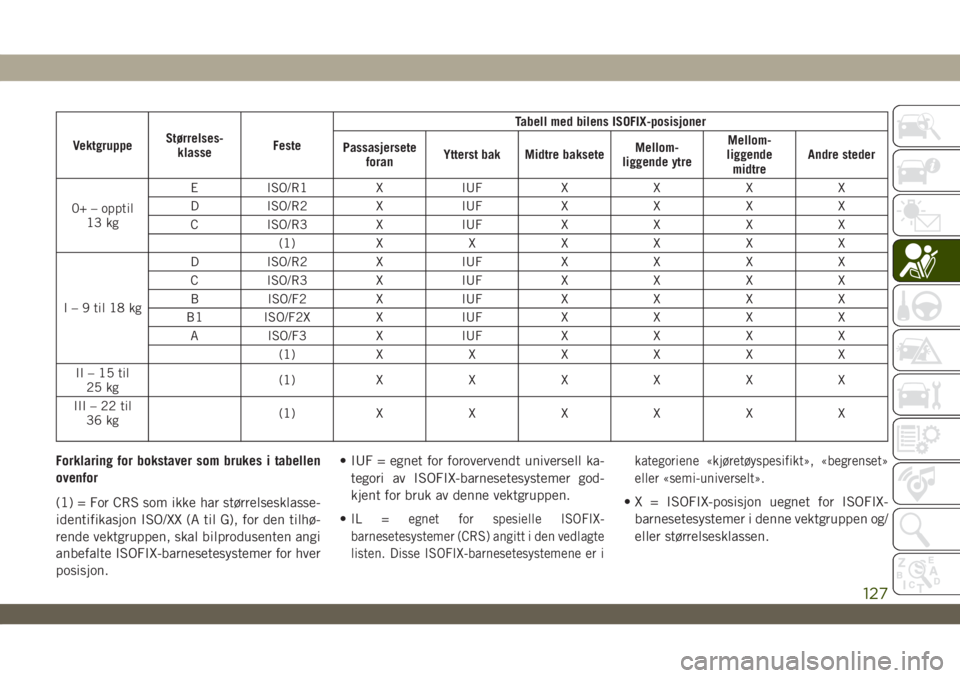

VektgruppeStørrelses-
klasseFesteTabell med bilens ISOFIX-posisjoner
Passasjersete
foranYtterst bak Midtre bakseteMellom-
liggende ytreMellom-
liggende
midtreAndre steder
0+ – opptil
13 kgE ISO/R1 X IUF X X X X
D ISO/R2 X IUF X X X X
C ISO/R3 X IUF X X X X
(1)XXXXXX
I – 9 til 18 kgD ISO/R2 X IUF X X X X
C ISO/R3 X IUF X X X X
B ISO/F2 X IUF X X X X
B1 ISO/F2X X IUF X X X X
A ISO/F3 X IUF X X X X
(1)XXXXXX
II–15til
25 kg(1)XXXXXX
III – 22 til
36 kg(1)XXXXXX
Forklaring for bokstaver som brukes i tabellen
ovenfor
(1) = For CRS som ikke har størrelsesklasse-
identifikasjon ISO/XX (A til G), for den tilhø-
rende vektgruppen, skal bilprodusenten angi
anbefalte ISOFIX-barnesetesystemer for hver
posisjon.• IUF = egnet for forovervendt universell ka-
tegori av ISOFIX-barnesetesystemer god-
kjent for bruk av denne vektgruppen.
•
IL = egnet for spesielle ISOFIX-
barnesetesystemer (CRS) angitt i den vedlagte
listen. Disse ISOFIX-barnesetesystemene er ikategoriene «kjøretøyspesifikt», «begrenset»
eller «semi-universelt».
• X = ISOFIX-posisjon uegnet for ISOFIX-
barnesetesystemer i denne vektgruppen og/
eller størrelsesklassen.
127

Følg alltid instruksjonene fra produsenten av
barnesetet ved installering av barnesetet. Ikke
alle barnesetesystemer installeres som beskre-
vet her. Ved bruk av et universelt ISOFIX-
barnesetesystem kan det kun brukes godkjente
barnesetesystemer merket ECE R44 (utgave
R44/03 eller bedre) «Universal ISOFIX».
Slik installerer du et ISOFIX-barnesete
Hvis det valgte setet har sikkerhetsbelte med
justerbar automatisk beltestrammer, stuer du
bort sikkerhetsbeltet i henhold til instruksjo-
nene nedenfor. Se delen «Installere barnese-
ter ved hjelp av sikkerhetsbeltet» for å sjekke
hvilken type sikkerhetsbelte hvert sete har.
1. Løsne justeringene på de nedre tilkobling-
ene og på festestroppen til barnesetet slik
at det er lettere å feste tilkoblingene til
festene på bilen.
2. Plasser barnesetet mellom de nedre fes-
tene for det setet. For noen seter i andre
rad må du kanskje legge setet bakover
og/eller løfte nakkestøtten for at det skal
passe bedre. Hvis baksetet kan flyttes
forover og bakover i bilen, kan det være
lurt å flytte det så langt bak som mulig for
å gi plass til barnesetet. Det kan ogsåvære mulig å flytte forsetet forover for å gi
mer plass til barnesetet.
3. Fest tilkoblingene for barnesetet til de
nedre festene i det valgte setet.
4. Hvis barnesetet har en festestropp, fester
du den til det øvre festepunktet. Du finner
instruksjoner for hvordan du fester et fes-
tepunkt, i delen «Installere barneseter
ved hjelp av det øvre festepunktet».
5. Stram alle stroppene når du skyver barne-
sete bakover og ned i setet. Fjern slakk i
stroppene i henhold til instruksjonene fra
barneseteprodusenten.
6. Test at barnesetet er festet stramt ved å
trekke det bakover og framover på belte-
banen. Det skal ikke bevege seg mer enn
25 mm i noen retning.
ADVARSEL!
• Feil montering av et barnesete på
ISOFIX-festene kan føre til en feil i setet.
Barnet kan bli alvorlig skadet eller drept.
Følg instruksjonene fra produsenten av
ADVARSEL!
barnesetet nøye når du monterer et
baby- eller barnesete.
• Barnesetefester er bare utformet for å
tåle belastningen som oppstår når bar-
nesetene er montert på riktig måte. De
må under ingen omstendigheter brukes
til sikkerhetsbelter for voksne, til seletøy
eller til å feste andre elementer eller
annet utstyr til bilen.
• Moter barnesetesystemet mens bilen
står i ro. ISOFIX-barnesetesystemet er
riktig festet til festepunktene når du
hører klikket.
Installere barneseter ved hjelp av det øvre
festepunktet:
1. Finn festepunktet bak setet der du plan-
legger å installere barnesetet. Du må kan-
skje flytte setet forover for å få bedre
tilgang til festepunktet. Hvis det ikke er
noe øvre festepunkt for det setet, flytter
du barnesetet til et annet sete i bilen hvis
det er et tilgjengelig.
SIKKERHET
128
