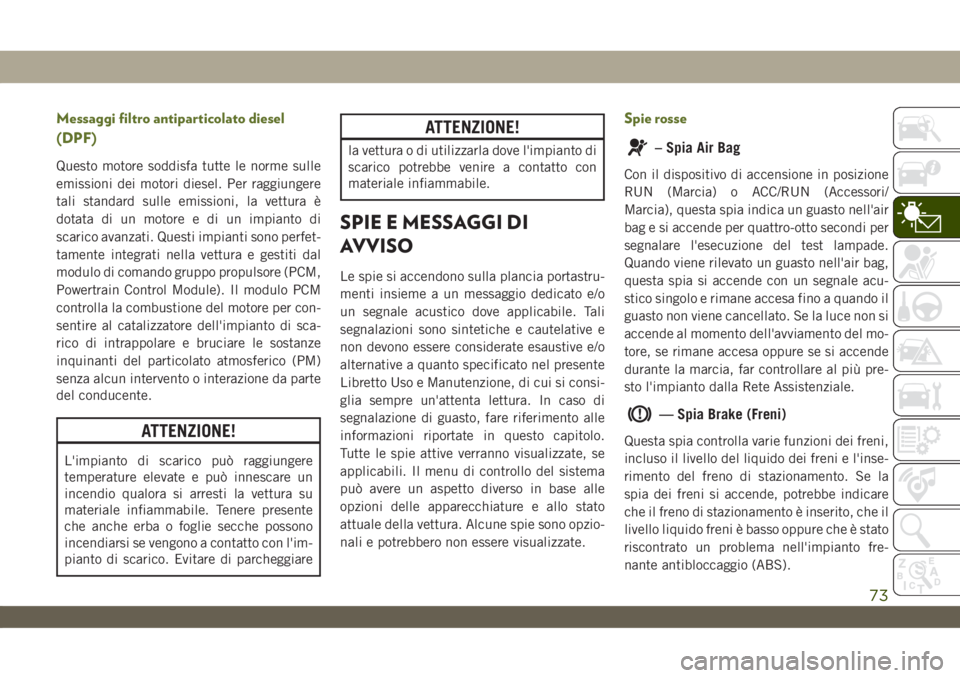

Messaggi filtro antiparticolato diesel
(DPF)
Questo motore soddisfa tutte le norme sulle
emissioni dei motori diesel. Per raggiungere
tali standard sulle emissioni, la vettura è
dotata di un motore e di un impianto di
scarico avanzati. Questi impianti sono perfet-
tamente integrati nella vettura e gestiti dal
modulo di comando gruppo propulsore (PCM,
Powertrain Control Module). Il modulo PCM
controlla la combustione del motore per con-
sentire al catalizzatore dell'impianto di sca-
rico di intrappolare e bruciare le sostanze
inquinanti del particolato atmosferico (PM)
senza alcun intervento o interazione da parte
del conducente.
ATTENZIONE!
L'impianto di scarico può raggiungere
temperature elevate e può innescare un
incendio qualora si arresti la vettura su
materiale infiammabile. Tenere presente
che anche erba o foglie secche possono
incendiarsi se vengono a contatto con l'im-
pianto di scarico. Evitare di parcheggiare
ATTENZIONE!
la vettura o di utilizzarla dove l'impianto di
scarico potrebbe venire a contatto con
materiale infiammabile.
SPIE E MESSAGGI DI
AVVISO
Le spie si accendono sulla plancia portastru-
menti insieme a un messaggio dedicato e/o
un segnale acustico dove applicabile. Tali
segnalazioni sono sintetiche e cautelative e
non devono essere considerate esaustive e/o
alternative a quanto specificato nel presente
Libretto Uso e Manutenzione, di cui si consi-
glia sempre un'attenta lettura. In caso di
segnalazione di guasto, fare riferimento alle
informazioni riportate in questo capitolo.
Tutte le spie attive verranno visualizzate, se
applicabili. Il menu di controllo del sistema
può avere un aspetto diverso in base alle
opzioni delle apparecchiature e allo stato
attuale della vettura. Alcune spie sono opzio-
nali e potrebbero non essere visualizzate.
Spie rosse
– Spia Air Bag
Con il dispositivo di accensione in posizione
RUN (Marcia) o ACC/RUN (Accessori/
Marcia), questa spia indica un guasto nell'air
bag e si accende per quattro-otto secondi per
segnalare l'esecuzione del test lampade.
Quando viene rilevato un guasto nell'air bag,
questa spia si accende con un segnale acu-
stico singolo e rimane accesa fino a quando il
guasto non viene cancellato. Se la luce non si
accende al momento dell'avviamento del mo-
tore, se rimane accesa oppure se si accende
durante la marcia, far controllare al più pre-
sto l'impianto dalla Rete Assistenziale.
— Spia Brake (Freni)
Questa spia controlla varie funzioni dei freni,
incluso il livello del liquido dei freni e l'inse-
rimento del freno di stazionamento. Se la
spia dei freni si accende, potrebbe indicare
che il freno di stazionamento è inserito, che il
livello liquido freni è basso oppure che è stato
riscontrato un problema nell'impianto fre-
nante antibloccaggio (ABS).
73

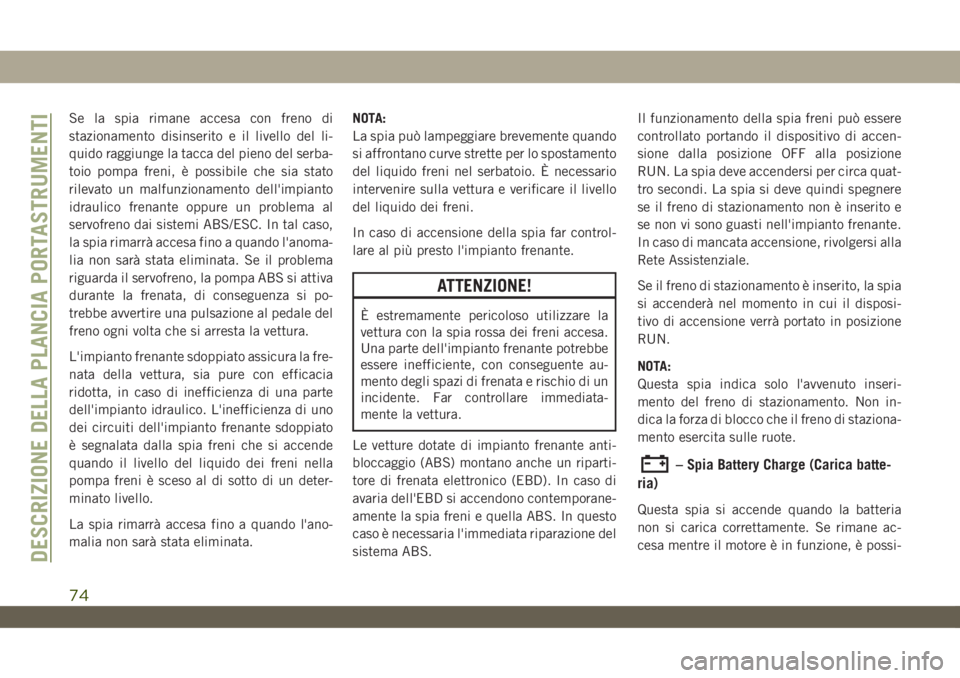

Se la spia rimane accesa con freno di
stazionamento disinserito e il livello del li-
quido raggiunge la tacca del pieno del serba-
toio pompa freni, è possibile che sia stato
rilevato un malfunzionamento dell'impianto
idraulico frenante oppure un problema al
servofreno dai sistemi ABS/ESC. In tal caso,
la spia rimarrà accesa fino a quando l'anoma-
lia non sarà stata eliminata. Se il problema
riguarda il servofreno, la pompa ABS si attiva
durante la frenata, di conseguenza si po-
trebbe avvertire una pulsazione al pedale del
freno ogni volta che si arresta la vettura.
L'impianto frenante sdoppiato assicura la fre-
nata della vettura, sia pure con efficacia
ridotta, in caso di inefficienza di una parte
dell'impianto idraulico. L'inefficienza di uno
dei circuiti dell'impianto frenante sdoppiato
è segnalata dalla spia freni che si accende
quando il livello del liquido dei freni nella
pompa freni è sceso al di sotto di un deter-
minato livello.
La spia rimarrà accesa fino a quando l'ano-
malia non sarà stata eliminata.NOTA:
La spia può lampeggiare brevemente quando
si affrontano curve strette per lo spostamento
del liquido freni nel serbatoio. È necessario
intervenire sulla vettura e verificare il livello
del liquido dei freni.
In caso di accensione della spia far control-
lare al più presto l'impianto frenante.
ATTENZIONE!
È estremamente pericoloso utilizzare la
vettura con la spia rossa dei freni accesa.
Una parte dell'impianto frenante potrebbe
essere inefficiente, con conseguente au-
mento degli spazi di frenata e rischio di un
incidente. Far controllare immediata-
mente la vettura.
Le vetture dotate di impianto frenante anti-
bloccaggio (ABS) montano anche un riparti-
tore di frenata elettronico (EBD). In caso di
avaria dell'EBD si accendono contemporane-
amente la spia freni e quella ABS. In questo
caso è necessaria l'immediata riparazione del
sistema ABS.Il funzionamento della spia freni può essere
controllato portando il dispositivo di accen-
sione dalla posizione OFF alla posizione
RUN. La spia deve accendersi per circa quat-
tro secondi. La spia si deve quindi spegnere
se il freno di stazionamento non è inserito e
se non vi sono guasti nell'impianto frenante.
In caso di mancata accensione, rivolgersi alla
Rete Assistenziale.
Se il freno di stazionamento è inserito, la spia
si accenderà nel momento in cui il disposi-
tivo di accensione verrà portato in posizione
RUN.
NOTA:
Questa spia indica solo l'avvenuto inseri-
mento del freno di stazionamento. Non in-
dica la forza di blocco che il freno di staziona-
mento esercita sulle ruote.
– Spia Battery Charge (Carica batte-
ria)
Questa spia si accende quando la batteria
non si carica correttamente. Se rimane ac-
cesa mentre il motore è in funzione, è possi-
DESCRIZIONE DELLA PLANCIA PORTASTRUMENTI
74

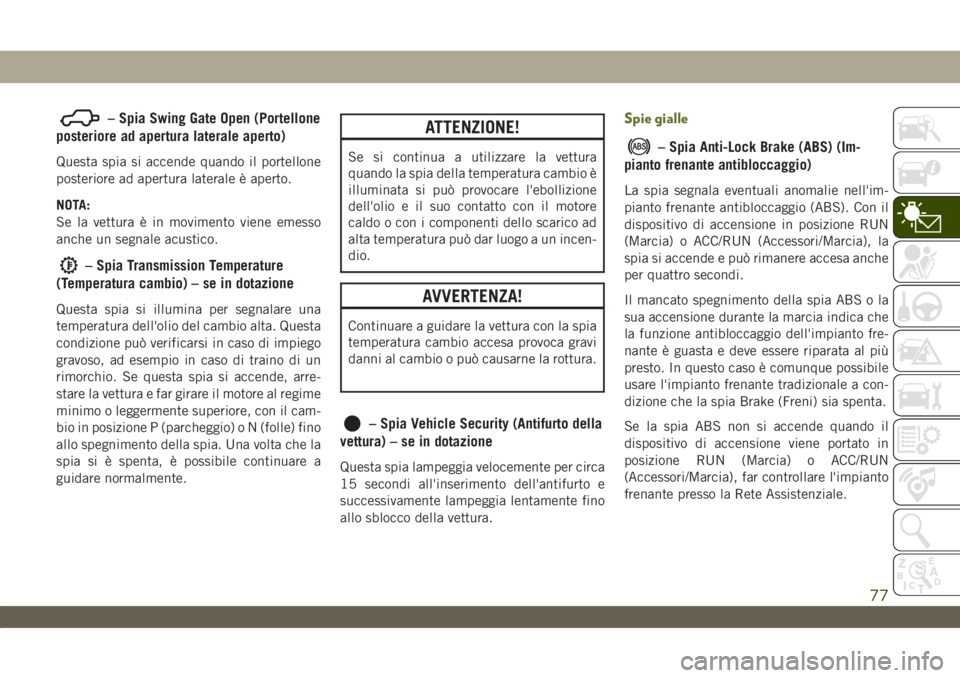

– Spia Swing Gate Open (Portellone
posteriore ad apertura laterale aperto)
Questa spia si accende quando il portellone
posteriore ad apertura laterale è aperto.
NOTA:
Se la vettura è in movimento viene emesso
anche un segnale acustico.
– Spia Transmission Temperature
(Temperatura cambio) – se in dotazione
Questa spia si illumina per segnalare una
temperatura dell'olio del cambio alta. Questa
condizione può verificarsi in caso di impiego
gravoso, ad esempio in caso di traino di un
rimorchio. Se questa spia si accende, arre-
stare la vettura e far girare il motore al regime
minimo o leggermente superiore, con il cam-
bio in posizione P (parcheggio) o N (folle) fino
allo spegnimento della spia. Una volta che la
spia si è spenta, è possibile continuare a
guidare normalmente.
ATTENZIONE!
Se si continua a utilizzare la vettura
quando la spia della temperatura cambio è
illuminata si può provocare l'ebollizione
dell'olio e il suo contatto con il motore
caldo o con i componenti dello scarico ad
alta temperatura può dar luogo a un incen-
dio.
AVVERTENZA!
Continuare a guidare la vettura con la spia
temperatura cambio accesa provoca gravi
danni al cambio o può causarne la rottura.
– Spia Vehicle Security (Antifurto della
vettura) – se in dotazione
Questa spia lampeggia velocemente per circa
15 secondi all'inserimento dell'antifurto e
successivamente lampeggia lentamente fino
allo sblocco della vettura.
Spie gialle
– Spia Anti-Lock Brake (ABS) (Im-
pianto frenante antibloccaggio)
La spia segnala eventuali anomalie nell'im-
pianto frenante antibloccaggio (ABS). Con il
dispositivo di accensione in posizione RUN
(Marcia) o ACC/RUN (Accessori/Marcia), la
spia si accende e può rimanere accesa anche
per quattro secondi.
Il mancato spegnimento della spia ABS o la
sua accensione durante la marcia indica che
la funzione antibloccaggio dell'impianto fre-
nante è guasta e deve essere riparata al più
presto. In questo caso è comunque possibile
usare l'impianto frenante tradizionale a con-
dizione che la spia Brake (Freni) sia spenta.
Se la spia ABS non si accende quando il
dispositivo di accensione viene portato in
posizione RUN (Marcia) o ACC/RUN
(Accessori/Marcia), far controllare l'impianto
frenante presso la Rete Assistenziale.
77

SICUREZZA
DISPOSITIVI DI SICUREZZA....90
Impianto frenante antibloccaggio (ABS) .90
Impianto elettronico di regolazione
frenata.....................91
SISTEMI DI GUIDA AUSILIARI . . .101
Monitoraggio dei punti ciechi (BSM) — se
in dotazione.................101
Sistema di controllo pressione pneumatici
(TPMS)....................104
SISTEMI DI PROTEZIONE OCCU-
PANTI....................110
Funzioni dei sistemi di protezione
occupanti..................110
Precauzioni di sicurezza importanti . . .110
Sistemi delle cinture di sicurezza. . . .111
Sistemi di protezione supplementare (SRS) .121
Sistemi di protezione per bambini -
Trasporto dei bambini in sicurezza . . .136Trasporto di piccoli animali domestici .154
CONSIGLI SULLA SICUREZZA . .154
Trasporto di passeggeri...........154
Gas di scarico................155
Controlli di sicurezza all'interno della
vettura....................155
Controlli periodici di sicurezza all'esterno
della vettura.................157
SICUREZZA
89

DISPOSITIVI DI SICUREZZA
Impianto frenante antibloccaggio (ABS)
L'ABS assicura una migliore stabilità della
vettura e una frenata più efficace in molte
situazioni. Il sistema impedisce automatica-
mente il bloccaggio delle ruote e migliora il
controllo della vettura in fase di frenata.
L'ABS esegue un ciclo di autodiagnosi per
verificare l'efficienza dell'ABS a ogni avvia-
mento e funzionamento della vettura. Du-
rante tale autodiagnosi, è possibile avvertire
un leggero ticchettio e alcuni rumori prove-
nienti dal motore.
L'ABS viene attivato durante la frenata
quando il sistema rileva una o più ruote che
iniziano a bloccarsi. Le condizioni del manto
stradale, quali la presenza di ghiaccio, neve,
ghiaia, dossi, rotaie e detriti soprattutto in
caso di frenate di emergenza possono au-
mentare la possibilità di attivazione del-
l'ABS.Quando si attiva l'ABS è possibile, inoltre,
che si avverta quanto segue:
• il rumore del motorino dell'ABS (può conti-
nuare a funzionare per breve tempo dopo
l'arresto della vettura);
• il ticchettio delle elettrovalvole;
• le pulsazioni del pedale del freno;
• un cedimento più o meno accentuato del
pedale del freno al termine di una frenata.
Si tratta delle normali caratteristiche
dell'ABS.
ATTENZIONE!
• L'impianto ABS incorpora sofisticati
componenti elettronici sensibili all'in-
terferenza provocata da radiotrasmit-
tenti di elevata potenza o installate in
modo non corretto. Questa interferenza
potrebbe pregiudicare l'azione antibloc-
caggio sulle ruote, per la quale il dispo-
sitivo è stato previsto. Il montaggio di
apparecchiature di questo tipo deve es-
sere eseguito esclusivamente da perso-
nale qualificato.
ATTENZIONE!
• Sulle vetture dotate di ABS non agire
con "effetto pompa" sul pedale del freno
per non ridurne l'efficienza con conse-
guente rischio di incidenti. Un'azione ad
effetto "pompa" provoca l'aumento degli
spazi di frenata. Per rallentare o arre-
stare la vettura esercitare una ferma
pressione sul pedale del freno.
• L'ABS non è in grado di sottrarre la
vettura alle leggi naturali della fisica, né
può aumentare l'efficienza della frenata
o della sterzata oltre i limiti consentiti
dalle condizioni dei freni e degli pneu-
matici o dall'aderenza disponibile.
• L'ABS non è in grado di evitare inci-
denti, compresi quelli risultanti da
un'eccessiva velocità in curva, dal man-
cato rispetto della distanza di sicurezza
o dall'aquaplaning.
• Le capacità di una vettura dotata di ABS
non devono mai essere messe alla prova
in modo incauto e pericoloso, in quanto
si potrebbe mettere a repentaglio la si-
curezza del conducente e di altre per-
sone.
SICUREZZA
90

Il sistema ABS è stato progettato per funzio-
nare con pneumatici OEM. Eventuali modifi-
che e variazioni possono compromettere le
prestazioni del sistema ABS.
Spia ABS
La spia ABS gialla si accende quando il
dispositivo di accensione viene ruotato in
posizione RUN (Marcia) e può rimanere ac-
cesa anche per quattro secondi.
Il suo mancato spegnimento o la sua accen-
sione durante la marcia indicano che il si-
stema antibloccaggio dell'impianto frenante
è fuori uso e deve essere riparato. Tuttavia,
l'impianto frenante tradizionale continua a
funzionare normalmente se la spia "Anti-Lock
Brake Warning Light" (ABS) è accesa.
Qualora la spia ABS si accenda, è quanto mai
importante rivolgersi al più presto a un centro
assistenziale autorizzato per ripristinare la
funzione antibloccaggio. Se la spia ABS non
si accende con il dispositivo di accensione in
posizione RUN (Marcia), provvedere prima
possibile alla riparazione della stessa.
Impianto elettronico di regolazione
frenata
Il veicolo è dotato di un impianto elettronico
avanzato di regolazione frenata (EBC, Elec-
tronic Brake Control system). Questo sistema
include il ripartitore di frenata elettronico
(EBD, Electronic Brake Force Distribution),
l'impianto frenante antibloccaggio (ABS,
Anti-Lock Brake System), il sistema di assi-
stenza alla frenata (BAS, Brake Assist Sy-
stem), il sistema di partenza assistita in salita
(HSA, Hill Start Assist), il sistema antislitta-
mento (TCS, Traction Control System), il con-
trollo elettronico di stabilità (ESC, Electronic
Stability Control) e il sistema elettronico an-
tiribaltamento (ERM, Electronic Roll Mitiga-
tion). Questi sistemi agiscono assieme per
migliorare la stabilità della vettura e il suo
controllo nelle varie condizioni di guida.
La vettura può anche essere dotata di stabilizza-
tore rimorchio (TSC, Trailer Sway Control), si-
stema Ready Alert Brakes (RAB), funzione di
asciugatura dei dischi (RBS, Rain Brake Sup-
port), coppia sterzante dinamica (DST, Dynamic
Steering Torque) e sistema di controllo intelli-
gente in discesa (HDC, Hill Descent Control).
Ripartitore di frenata elettronico (EBD)
Questa funzione gestisce la distribuzione
della coppia frenante tra gli assi anteriore e
posteriore limitando la pressione di frenata
all'asse posteriore. In questo modo si evitano
slittamenti eccessivi delle ruote posteriori
per evitare un'instabilità della vettura e per
evitare l'inserimento dell'ABS sull'assale po-
steriore prima dell'asse anteriore.
Impianto frenante Spia freni
La "Brake System Warning Light" (Spia freni)
rossa si accende quando il dispositivo di
accensione viene ruotato in posizione RUN
(Marcia) e può rimanere accesa anche per
quattro secondi.
Se la spia freni rimane accesa o si accende
durante la guida, significa che l'impianto
frenante non funziona correttamente e deve
essere riparato immediatamente. Se la
"Brake System Warning Light" (Spia freni)
non si accende con il dispositivo di accen-
sione in posizione RUN (Marcia), provvedere
al più presto possibile alla sua riparazione.
91

Sistema di assistenza alla frenata (BAS)
Il BAS è concepito per massimizzare la capa-
cità di frenata della vettura durante le frenate
di emergenza. Il sistema è in grado di rilevare
eventuali condizioni di emergenza dalla fre-
quenza e dall'intensità di frenata e applica
quindi la pressione opportuna sull'impianto
frenante. In tal modo si riduce più facilmente
lo spazio di frenata. Il BAS è complementare
all'impianto frenante antibloccaggio (ABS).
L'innesto rapido dei freni è ottimale per le
prestazioni del BAS. Per ottenere i vantaggi
forniti dal sistema è necessario applicare una
pressione di frenata costante (non azionare a
intermittenza i freni) durante l'intera se-
quenza di arresto. Non rilasciare il pedale dei
freni prima del necessario. Una volta rila-
sciato il pedale del freno, il BAS si disattiva.
ATTENZIONE!
Il sistema di assistenza alla frenata (BAS)
non è in grado di sottrarre la vettura alle
leggi naturali della fisica, né può aumen-
tare la tenuta di strada quando sia com-
promessa dalle condizioni del manto stra-
ATTENZIONE!
dale. In particolare, il sistema BAS non è
in grado di scongiurare completamente
eventuali incidenti, compresi quelli dovuti
all'eccessiva velocità in curva, al fondo
stradale sdrucciolevole oppure all'aqua-
planing. Le prestazioni di una vettura do-
tata di BAS non devono mai essere messe
alla prova in modo incauto e pericoloso,
con la possibilità di mettere a repentaglio
la sicurezza del conducente e di altre per-
sone.
Hill Start Assist (HSA, Sistema di partenza
assistita in salita)
Il sistema HSA è stato progettato per ridurre
il rotolamento all'indietro durante le partenze
in salita. Se il conducente rilascia il freno
mentre la vettura è ferma su una salita, l'HSA
continua a mantenere la pressione sui freni
per un breve periodo. Se il conducente non
accelera in questo breve lasso di tempo, il
sistema rilascia la pressione sui freni e la
vettura scivolerà sul pendio come acca-
drebbe normalmente.Per l'attivazione del sistema HSA devono
essere soddisfatte le seguenti condizioni:
• La funzione deve essere attivata.
• La vettura deve essere ferma.
• Il freno di stazionamento non deve essere
inserito.
• La porta lato guida deve essere chiusa.
(Con le porte montate, la porta deve essere
chiusa. Con le porte smontate, la cintura di
sicurezza lato guida deve essere allac-
ciata.)
• La vettura deve trovarsi su una pendenza
sufficiente.
• La marcia selezionata deve essere ade-
guata alla direzione della salita, ossia mar-
cia in avanti se la parte anteriore della
vettura è rivolta verso la salita, retromarcia
se la parte posteriore della vettura è rivolta
verso la salita.
• L'HSA funziona in posizione R (retro-
marcia) e in tutte le marce avanti. Il si-
stema non si attiverà se il cambio è in
posizione P (parcheggio) o N (folle). Per le
SICUREZZA
92

Gruppo di rinvio
Funzionamento quattro ruote
motrici...............175, 178
Liquido..................297
Guida al traino di rimorchi.........204
Hill Start Assist (HSA, Sistema di partenza
assistita in salita).............92
Impianto audio (autoradio)........310
Impianto diagnostico di bordo.......86
Impianto di avviamento a distanza.....18
Impianto di raffreddamento........263
Capacità liquido di raffreddamento .292
Controllo.................263
Scelta del liquido di raffreddamento
(antigelo).............292, 294
Impianto di scarico.............155
Impianto elettrico di regolazione frenata
Impianto frenante antibloccaggio . . .90
Sistema elettronico
antiribaltamento...........93, 97
Impianto elettronico di regolazione
frenata....................91
Impianto frenante..............263Controllo livello liquido........264
Pompa freni...............264
Spia freni..................73
Impianto frenante antibloccaggio (ABS) .90
Impianto sistema di assistenza alla
frenata....................92
Impostazioni dell'orologio.........309
Impostazioni Uconnect
Funzioni programmabili
dall'utente..............21, 331
Programmazione Passive Entry.....21
Inattività prolungata della vettura. . . .276
Inattività prolungata, vettura.....50, 276
Inclinazione schienale sedile lato guida .29
Indicatori di direzione . .84, 157, 212, 213
Indicatori di usura del battistrada. . . .269
Informazioni generali............307
Inibizione innesto marce con freno
inserito...................172
Inserimento automatico proiettori.....39
Interruttore di selezione abbaglianti/
anabbaglianti (devioluci).........39
Interruttori ausiliari..............66
Introduzione.................3,4
Invertitore di alimentazione.........65
Istruzioni d'uso del martinetto......226Keyless Enter-N-Go..............21
Passive Entry...............21
Lampade................157, 210
Lampade di ricambio...........
.210
Lampadine
..............157, 210
Lampeggiatori
Indicatori di
direzione........84, 157, 212, 213
Luci di emergenza...........210
Lampeggio di avvertimento.........39
Lavaggio della vettura...........277
Lavaggio vettura...............277
Lavaparabrezza.............41, 258
Liquido..................258
Liquido asse.................297
Liquido freni.............264, 297
Liquido servosterzo.............297
Luci di emergenza.............210
Luci diurne...................39
Luci e spie..................157
Airbag ............73, 122, 155
Allarme antifurto.............77
Controllo pressione pneumatici
(TPMS)...............80, 104
Cruise Control..........83, 85, 86INDICE
384

Impianto di controllo pressione
(TPMS)..................104
Indicatori di usura battistrada. . . .269
Informazioni generali......265, 272
Pattinamento..............268
Pressione di gonfiaggio.........266
Pressioni di gonfiaggio.........265
Radiali..................268
Rotazione.................275
Ruota di scorta..........225, 272
Ruote di scorta..........272, 273
Ruotino di scorta............272
Sicurezza.................265
Sistema di controllo pressione pneuma-
tici (TPMS).................80
Sollevamento vettura per sostituzione
ruota.............224, 227, 265
Sostituzione............224, 265
Ruote di scorta............272, 273
Ruotino di scorta..............272
Sbrinamento parabrezza..........156
Sbrinatore parabrezza...........156
Scelta del liquido di raffreddamento
(antigelo).................294
Schermate autoradio.........312, 320Scollegamento barra stabilizzatrice,
elettronico.................182
Sedile a posizioni memorizzabili......29
Sedile posteriore abbattibile e ribaltabile.32
Sedili......................29
Inclinazione................29
Posteriori, abbattibili...........29
Posteriori abbattibili e ribaltabili....32
Regolazione................29
Sedili a posizioni memorizzabili e
autoradio..................29
Sedili ribaltabili................29
Servizio di assistenza............364
Sicurezza, gas di scarico..........155
Sicurezza informatica............303
Siri.......................359
Sistema antislittamento...........93
Sistema diagnostico di bordo........86
Sistema di controllo pressione
pneumatici................104
Sistema di controllo pressione pneumatici
insufficiente...............104
Sistema di partenza assistita in salita . . .92
Sistema di protezione passeggeri.....110
Sistema di protezione per bambini. . . .136
Sistema di riconoscimento vocale
(VR).................348, 352Sistema ParkSense, posteriore......193
Sistema ParkSense posteriore.......193
Sistema Stop&Start.........184, 187
Sistemi di protezione per bambini. . . .136
Montaggio del seggiolino.......151
Sistemazione di una cintura di sicurezza
con ALR inutilizzata..........152
Situazioni di emergenza
Avviamento di emergenza.......233
Sollevamento della vettura . . .224, 265
Smontaggio................57, 60
Sollevamento.................53
Sollevamento del tetto in tessuto.....53
Sostituzione chiave Sentry Key.......16
Sostituzione di uno pneumatico
sgonfio...............224, 265
Sostituzione lampade........210, 212
Sostituzione spazzole tergicristallo. . . .260
Spazzole tergicristallo...........260
Specchi retrovisori..............38
Riscaldati.................38
Specchi riscaldati...............38
Spia ABS....................77
Spia air bag...........73, 122, 155
Spia cintura di sicurezza non allacciata .112
Spia comando elettronico farfalla.....75
Spia controllo intelligente in discesa . . .99
387
