JEEP WRANGLER 2DOORS 2019 Návod k použití a údržbě (in Czech)

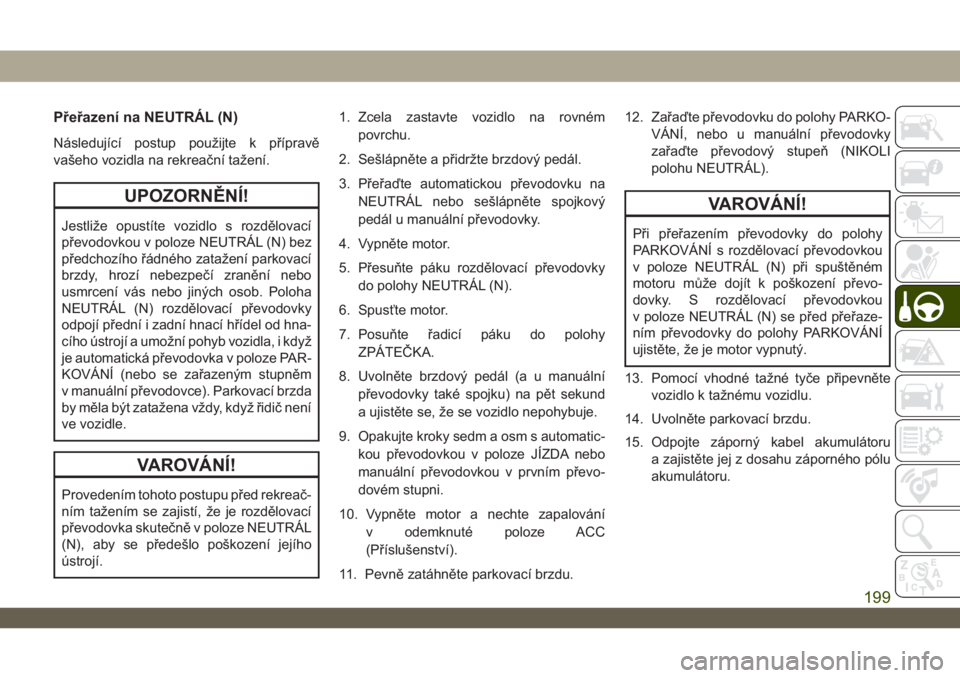

Přeřazení na NEUTRÁL (N)
Následující postup použijte k přípravě
vašeho vozidla na rekreační tažení.
UPOZORNĚNÍ!
Jestliže opustíte vozidlo s rozdělovací
převodovkou v poloze NEUTRÁL (N) bez
předchozího řádného zatažení parkovací
brzdy, hrozí nebezpečí zranění nebo
usmrcení vás nebo jiných osob. Poloha
NEUTRÁL (N) rozdělovací převodovky
odpojí přední i zadní hnací hřídel od hna-
cího ústrojí a umožní pohyb vozidla, i když
je automatická převodovka v poloze PAR-
KOVÁNÍ (nebo se zařazeným stupněm
v manuální převodovce). Parkovací brzda
by měla být zatažena vždy, když řidič není
ve vozidle.
VAROVÁNÍ!
Provedením tohoto postupu před rekreač-
ním tažením se zajistí, že je rozdělovací
převodovka skutečně v poloze NEUTRÁL
(N), aby se předešlo poškození jejího
ústrojí.1. Zcela zastavte vozidlo na rovném
povrchu.
2. Sešlápněte a přidržte brzdový pedál.
3. Přeřaďte automatickou převodovku na
NEUTRÁL nebo sešlápněte spojkový
pedál u manuální převodovky.
4. Vypněte motor.
5. Přesuňte páku rozdělovací převodovky
do polohy NEUTRÁL (N).
6. Spusťte motor.
7. Posuňte řadicí páku do polohy
ZPÁTEČKA.
8. Uvolněte brzdový pedál (a u manuální
převodovky také spojku) na pět sekund
a ujistěte se, že se vozidlo nepohybuje.
9. Opakujte kroky sedm a osm s automatic-
kou převodovkou v poloze JÍZDA nebo
manuální převodovkou v prvním převo-
dovém stupni.
10. Vypněte motor a nechte zapalování
v odemknuté poloze ACC
(Příslušenství).
11. Pevně zatáhněte parkovací brzdu.12. Zařaďte převodovku do polohy PARKO-
VÁNÍ, nebo u manuální převodovky
zařaďte převodový stupeň (NIKOLI
polohu NEUTRÁL).
VAROVÁNÍ!
Při přeřazením převodovky do polohy
PARKOVÁNÍ s rozdělovací převodovkou
v poloze NEUTRÁL (N) při spuštěném
motoru může dojít k poškození převo-
dovky. S rozdělovací převodovkou
v poloze NEUTRÁL (N) se před přeřaze-
ním převodovky do polohy PARKOVÁNÍ
ujistěte, že je motor vypnutý.
13. Pomocí vhodné tažné tyče připevněte
vozidlo k tažnému vozidlu.
14. Uvolněte parkovací brzdu.
15. Odpojte záporný kabel akumulátoru
a zajistěte jej z dosahu záporného pólu
akumulátoru.
199

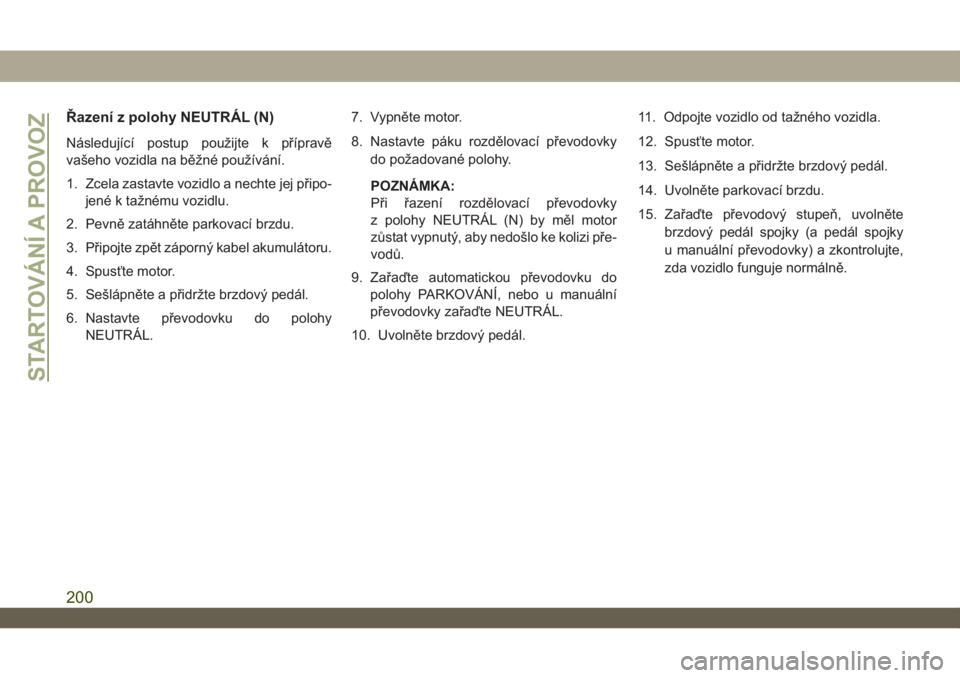

Řazení z polohy NEUTRÁL (N)
Následující postup použijte k přípravě
vašeho vozidla na běžné používání.
1. Zcela zastavte vozidlo a nechte jej připo-
jené k tažnému vozidlu.
2. Pevně zatáhněte parkovací brzdu.
3. Připojte zpět záporný kabel akumulátoru.
4. Spusťte motor.
5. Sešlápněte a přidržte brzdový pedál.
6. Nastavte převodovku do polohy
NEUTRÁL.7. Vypněte motor.
8. Nastavte páku rozdělovací převodovky
do požadované polohy.
POZNÁMKA:
Při řazení rozdělovací převodovky
z polohy NEUTRÁL (N) by měl motor
zůstat vypnutý, aby nedošlo ke kolizi pře-
vodů.
9. Zařaďte automatickou převodovku do
polohy PARKOVÁNÍ, nebo u manuální
převodovky zařaďte NEUTRÁL.
10. Uvolněte brzdový pedál.11. Odpojte vozidlo od tažného vozidla.
12. Spusťte motor.
13. Sešlápněte a přidržte brzdový pedál.
14. Uvolněte parkovací brzdu.
15. Zařaďte převodový stupeň, uvolněte
brzdový pedál spojky (a pedál spojky
u manuální převodovky) a zkontrolujte,
zda vozidlo funguje normálně.
STARTOVÁNÍ A PROVOZ
200

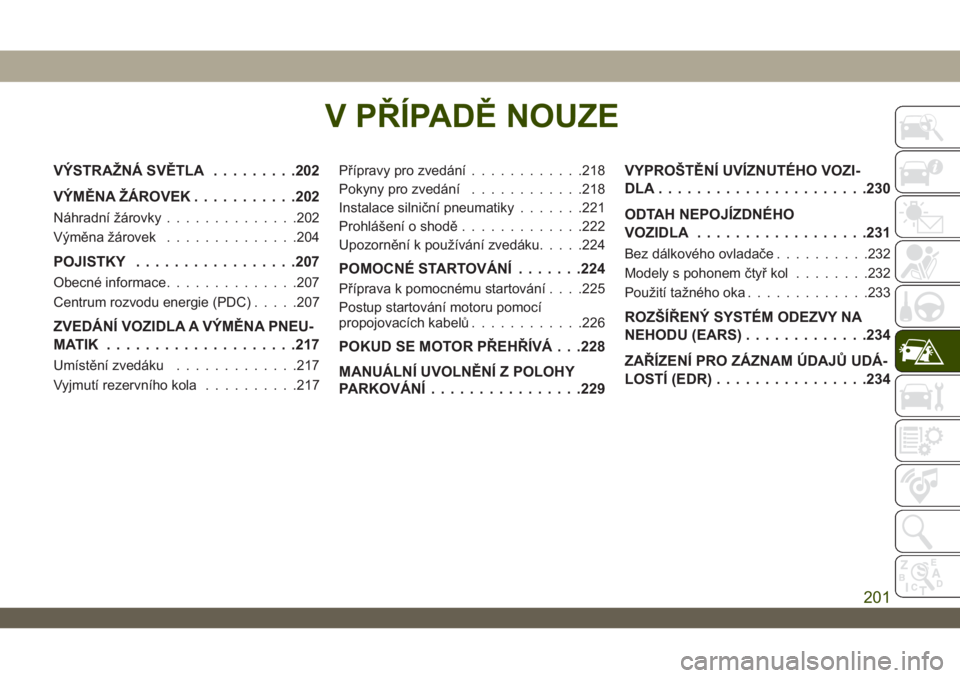

V PŘÍPADĚ NOUZE
VÝSTRAŽNÁ SVĚTLA.........202
VÝMĚNA ŽÁROVEK...........202
Náhradní žárovky..............202
Výměna žárovek..............204
POJISTKY.................207
Obecné informace..............207
Centrum rozvodu energie (PDC).....207
ZVEDÁNÍ VOZIDLA A VÝMĚNA PNEU-
MATIK ....................217
Umístění zvedáku.............217
Vyjmutí rezervního kola..........217Přípravy pro zvedání............218
Pokyny pro zvedání............218
Instalace silniční pneumatiky.......221
Prohlášení o shodě.............222
Upozornění k používání zvedáku.....224
POMOCNÉ STARTOVÁNÍ.......224
Příprava k pomocnému startování. . . .225
Postup startování motoru pomocí
propojovacích kabelů............226
POKUD SE MOTOR PŘEHŘÍVÁ . . .228
MANUÁLNÍ UVOLNĚNÍ Z POLOHY
PARKOVÁNÍ................229VYPROŠTĚNÍ UVÍZNUTÉHO VOZI-
DLA......................230
ODTAH NEPOJÍZDNÉHO
VOZIDLA..................231
Bez dálkového ovladače..........232
Modely s pohonem čtyř kol........232
Použití tažného oka.............233
ROZŠÍŘENÝ SYSTÉM ODEZVY NA
NEHODU (EARS).............234
ZAŘÍZENÍ PRO ZÁZNAM ÚDAJŮ UDÁ-
LOSTÍ (EDR)................234
V PŘÍPADĚ NOUZE
201

VÝSTRAŽNÁ SVĚTLA
Spínač výstražných světel je umístěn na pří-
strojové desce pod ovládáním klimatizace.
Stisknutím tohoto spínače
zapnete výstražná světla. Po akti-
vaci spínače budou blikat
všechny ukazatele směru, čímžbudou blížící se vozidla upozorněna na nou-
zovou situaci. Dalším stisknutím spínače
výstražná světla vypnete.
Tento systém upozornění na nouzovou situ-
aci by neměl být používán za jízdy. Použí-
vejte ho, když vozidlo stojí na místě a před-
stavuje bezpečnostní riziko pro ostatní řidiče
motorových vozidel.Pokud musíte za účelem vyhledání pomoci
vozidlo opustit, výstražná světla budou blikat
i po vypnutí zapalování.
POZNÁMKA:
Používání výstražných světel po delší dobu
může vybít akumulátor.
VÝMĚNA ŽÁROVEK
Náhradní žárovky
Žárovky interiéru
Číslo žárovky
Kontrolka automatické převodovky 658
Světla ovládání topení (2)194
Kontrolka kolébkového spínače (odmlžování zadního okna a stěrače/
ostřikovače)**
Stropní světlo Soundbar912
** Žárovky jsou k dispozici pouze u autorizovaného dealera.
Venkovní žárovky
Číslo žárovky
Světlomety (2)H4
Světlomety Premium LED – (servis provádí autorizovaný dealer)
V PŘÍPADĚ NOUZE
202

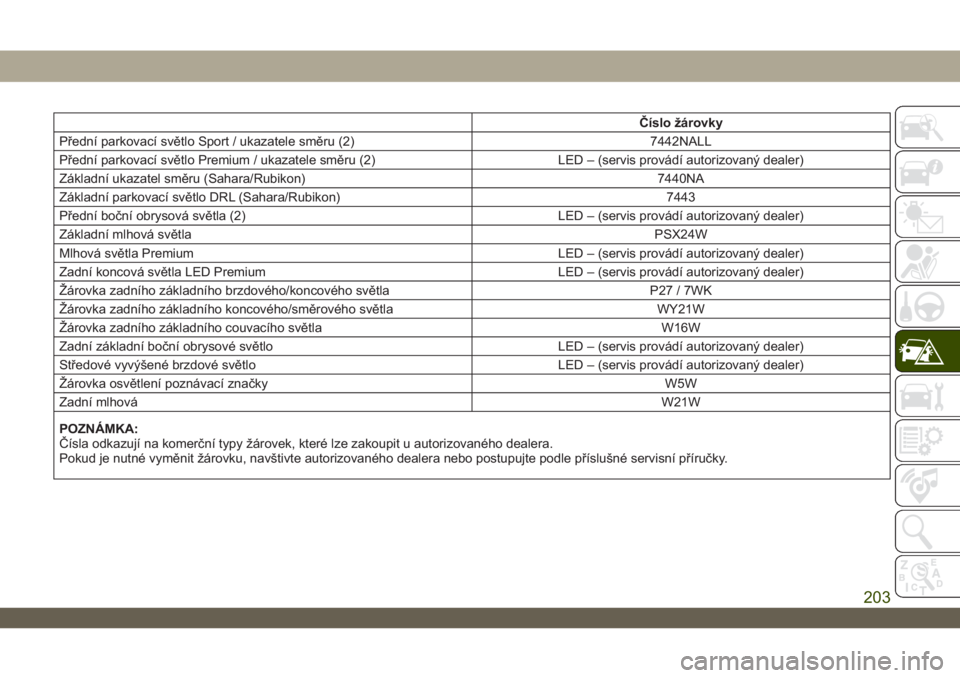

Číslo žárovky
Přední parkovací světlo Sport / ukazatele směru (2) 7442NALL
Přední parkovací světlo Premium / ukazatele směru (2) LED – (servis provádí autorizovaný dealer)
Základní ukazatel směru (Sahara/Rubikon) 7440NA
Základní parkovací světlo DRL (Sahara/Rubikon) 7443
Přední boční obrysová světla (2) LED – (servis provádí autorizovaný dealer)
Základní mlhová světlaPSX24W
Mlhová světla Premium LED – (servis provádí autorizovaný dealer)
Zadní koncová světla LED Premium LED – (servis provádí autorizovaný dealer)
Žárovka zadního základního brzdového/koncového světla P27 / 7WK
Žárovka zadního základního koncového/směrového světla WY21W
Žárovka zadního základního couvacího světla W16W
Zadní základní boční obrysové světlo LED – (servis provádí autorizovaný dealer)
Středové vyvýšené brzdové světlo LED – (servis provádí autorizovaný dealer)
Žárovka osvětlení poznávací značky W5W
Zadní mlhováW21W
POZNÁMKA:
Čísla odkazují na komerční typy žárovek, které lze zakoupit u autorizovaného dealera.
Pokud je nutné vyměnit žárovku, navštivte autorizovaného dealera nebo postupujte podle příslušné servisní příručky.
203

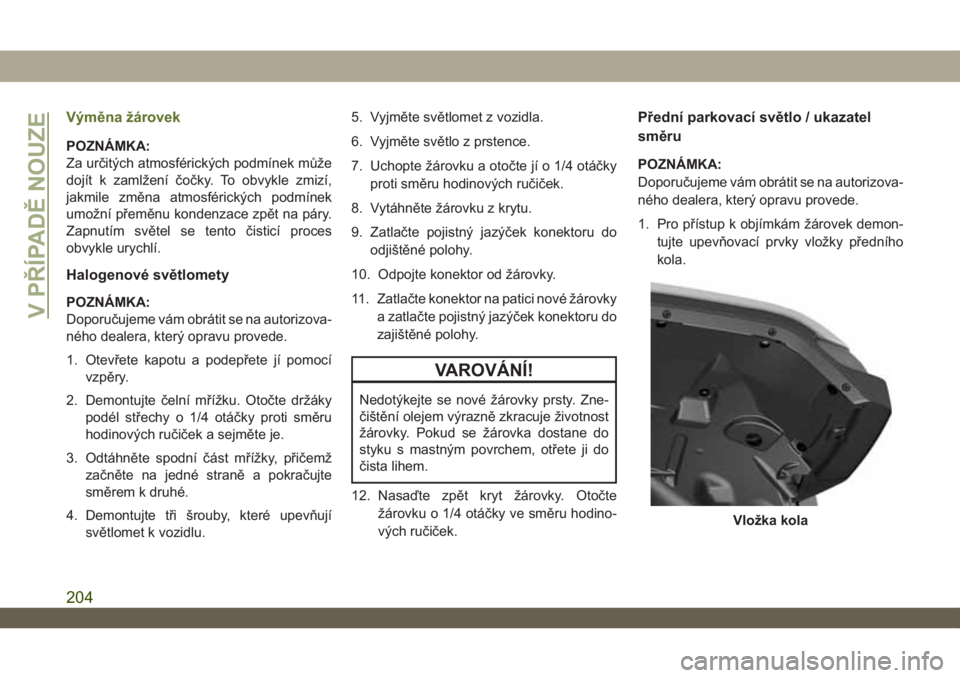

Výměna žárovek
POZNÁMKA:
Za určitých atmosférických podmínek může
dojít k zamlžení čočky. To obvykle zmizí,
jakmile změna atmosférických podmínek
umožní přeměnu kondenzace zpět na páry.
Zapnutím světel se tento čisticí proces
obvykle urychlí.
Halogenové světlomety
POZNÁMKA:
Doporučujeme vám obrátit se na autorizova-
ného dealera, který opravu provede.
1. Otevřete kapotu a podepřete jí pomocí
vzpěry.
2. Demontujte čelní mřížku. Otočte držáky
podél střechy o 1/4 otáčky proti směru
hodinových ručiček a sejměte je.
3. Odtáhněte spodní část mřížky, přičemž
začněte na jedné straně a pokračujte
směrem k druhé.
4. Demontujte tři šrouby, které upevňují
světlomet k vozidlu.5. Vyjměte světlomet z vozidla.
6. Vyjměte světlo z prstence.
7. Uchopte žárovku a otočte jí o 1/4 otáčky
proti směru hodinových ručiček.
8. Vytáhněte žárovku z krytu.
9. Zatlačte pojistný jazýček konektoru do
odjištěné polohy.
10. Odpojte konektor od žárovky.
11. Zatlačte konektor na patici nové žárovky
a zatlačte pojistný jazýček konektoru do
zajištěné polohy.
VAROVÁNÍ!
Nedotýkejte se nové žárovky prsty. Zne-
čištění olejem výrazně zkracuje životnost
žárovky. Pokud se žárovka dostane do
styku s mastným povrchem, otřete ji do
čista lihem.
12. Nasaďte zpět kryt žárovky. Otočte
žárovku o 1/4 otáčky ve směru hodino-
vých ručiček.
Přední parkovací světlo / ukazatel
směru
POZNÁMKA:
Doporučujeme vám obrátit se na autorizova-
ného dealera, který opravu provede.
1. Pro přístup k objímkám žárovek demon-
tujte upevňovací prvky vložky předního
kola.
Vložka kola
V PŘÍPADĚ NOUZE
204

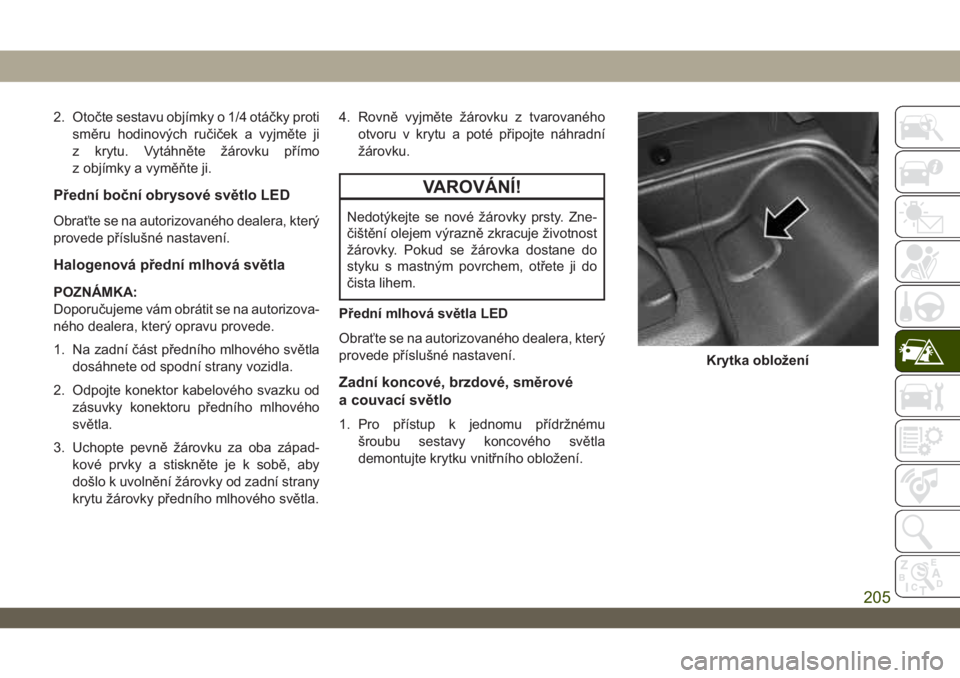

2. Otočte sestavu objímky o 1/4 otáčky proti
směru hodinových ručiček a vyjměte ji
z krytu. Vytáhněte žárovku přímo
z objímky a vyměňte ji.
Přední boční obrysové světlo LED
Obraťte se na autorizovaného dealera, který
provede příslušné nastavení.
Halogenová přední mlhová světla
POZNÁMKA:
Doporučujeme vám obrátit se na autorizova-
ného dealera, který opravu provede.
1. Na zadní část předního mlhového světla
dosáhnete od spodní strany vozidla.
2. Odpojte konektor kabelového svazku od
zásuvky konektoru předního mlhového
světla.
3. Uchopte pevně žárovku za oba západ-
kové prvky a stiskněte je k sobě, aby
došlo k uvolnění žárovky od zadní strany
krytu žárovky předního mlhového světla.4. Rovně vyjměte žárovku z tvarovaného
otvoru v krytu a poté připojte náhradní
žárovku.
VAROVÁNÍ!
Nedotýkejte se nové žárovky prsty. Zne-
čištění olejem výrazně zkracuje životnost
žárovky. Pokud se žárovka dostane do
styku s mastným povrchem, otřete ji do
čista lihem.
Přední mlhová světla LED
Obraťte se na autorizovaného dealera, který
provede příslušné nastavení.
Zadní koncové, brzdové, směrové
a couvací světlo
1. Pro přístup k jednomu přídržnému
šroubu sestavy koncového světla
demontujte krytku vnitřního obložení.
Krytka obložení
205

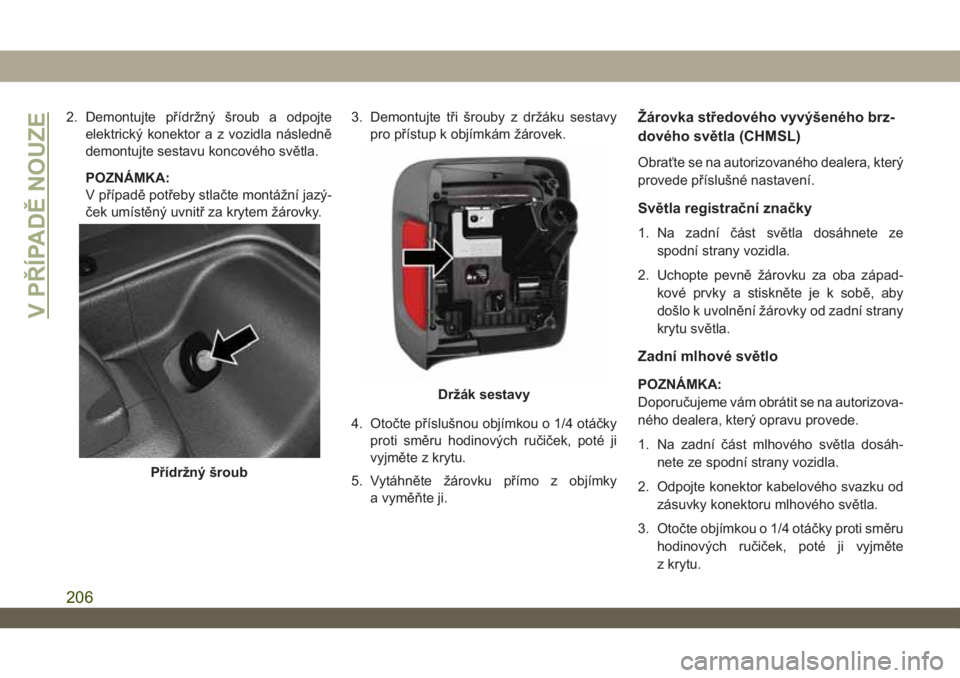

2. Demontujte přídržný šroub a odpojte
elektrický konektor a z vozidla následně
demontujte sestavu koncového světla.
POZNÁMKA:
V případě potřeby stlačte montážní jazý-
ček umístěný uvnitř za krytem žárovky.3. Demontujte tři šrouby z držáku sestavy
pro přístup k objímkám žárovek.
4. Otočte příslušnou objímkou o 1/4 otáčky
proti směru hodinových ručiček, poté ji
vyjměte z krytu.
5. Vytáhněte žárovku přímo z objímky
a vyměňte ji.Žárovka středového vyvýšeného brz-
dového světla (CHMSL)
Obraťte se na autorizovaného dealera, který
provede příslušné nastavení.
Světla registrační značky
1. Na zadní část světla dosáhnete ze
spodní strany vozidla.
2. Uchopte pevně žárovku za oba západ-
kové prvky a stiskněte je k sobě, aby
došlo k uvolnění žárovky od zadní strany
krytu světla.
Zadní mlhové světlo
POZNÁMKA:
Doporučujeme vám obrátit se na autorizova-
ného dealera, který opravu provede.
1. Na zadní část mlhového světla dosáh-
nete ze spodní strany vozidla.
2. Odpojte konektor kabelového svazku od
zásuvky konektoru mlhového světla.
3. Otočte objímkou o 1/4 otáčky proti směru
hodinových ručiček, poté ji vyjměte
z krytu.
Přídržný šroub
Držák sestavy
V PŘÍPADĚ NOUZE
206

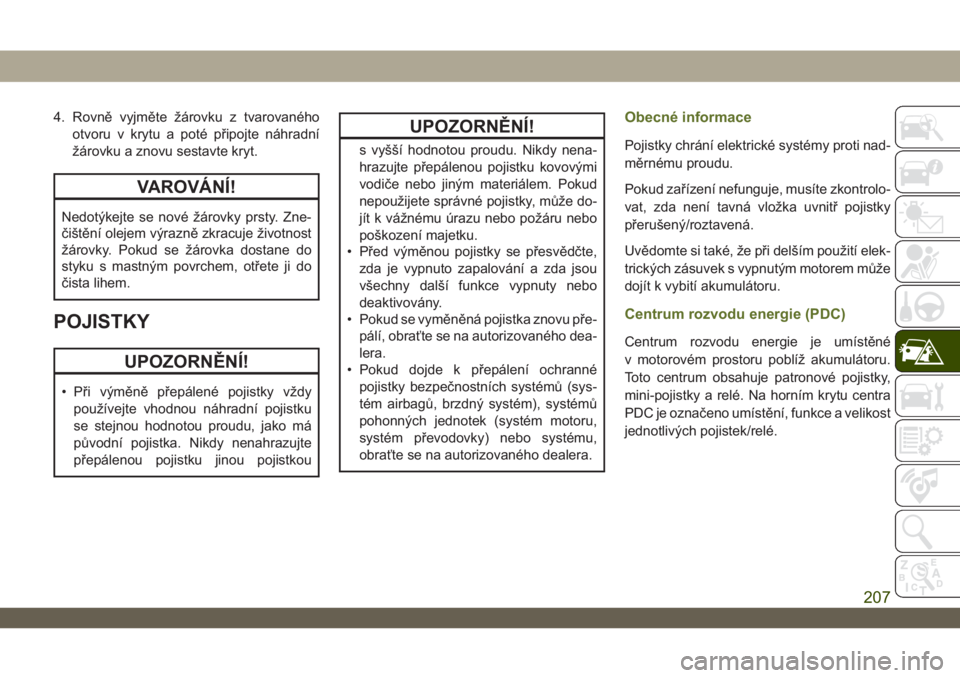

4. Rovně vyjměte žárovku z tvarovaného
otvoru v krytu a poté připojte náhradní
žárovku a znovu sestavte kryt.
VAROVÁNÍ!
Nedotýkejte se nové žárovky prsty. Zne-
čištění olejem výrazně zkracuje životnost
žárovky. Pokud se žárovka dostane do
styku s mastným povrchem, otřete ji do
čista lihem.
POJISTKY
UPOZORNĚNÍ!
• Při výměně přepálené pojistky vždy
používejte vhodnou náhradní pojistku
se stejnou hodnotou proudu, jako má
původní pojistka. Nikdy nenahrazujte
přepálenou pojistku jinou pojistkou
UPOZORNĚNÍ!
s vyšší hodnotou proudu. Nikdy nena-
hrazujte přepálenou pojistku kovovými
vodiče nebo jiným materiálem. Pokud
nepoužijete správné pojistky, může do-
jít k vážnému úrazu nebo požáru nebo
poškození majetku.
• Před výměnou pojistky se přesvědčte,
zda je vypnuto zapalování a zda jsou
všechny další funkce vypnuty nebo
deaktivovány.
• Pokud se vyměněná pojistka znovu pře-
pálí, obraťte se na autorizovaného dea-
lera.
• Pokud dojde k přepálení ochranné
pojistky bezpečnostních systémů (sys-
tém airbagů, brzdný systém), systémů
pohonných jednotek (systém motoru,
systém převodovky) nebo systému,
obraťte se na autorizovaného dealera.
Obecné informace
Pojistky chrání elektrické systémy proti nad-
měrnému proudu.
Pokud zařízení nefunguje, musíte zkontrolo-
vat, zda není tavná vložka uvnitř pojistky
přerušený/roztavená.
Uvědomte si také, že při delším použití elek-
trických zásuvek s vypnutým motorem může
dojít k vybití akumulátoru.
Centrum rozvodu energie (PDC)
Centrum rozvodu energie je umístěné
v motorovém prostoru poblíž akumulátoru.
Toto centrum obsahuje patronové pojistky,
mini-pojistky a relé. Na horním krytu centra
PDC je označeno umístění, funkce a velikost
jednotlivých pojistek/relé.
207

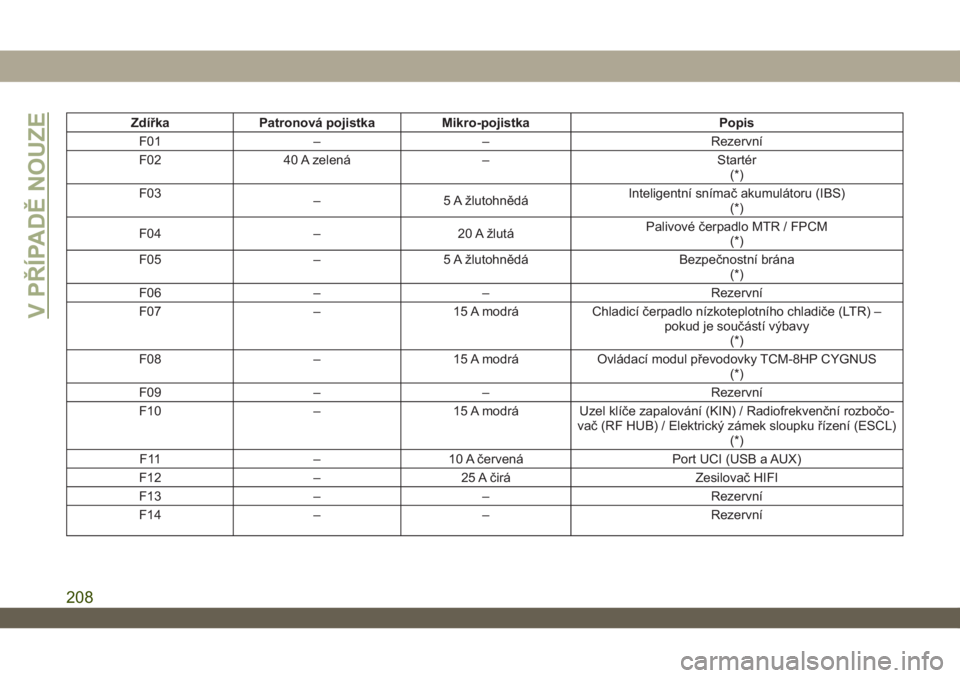

Zdířka Patronová pojistka Mikro-pojistka Popis
F01 – – Rezervní
F02 40 A zelená – Startér
(*)
F03
– 5 A žlutohnědáInteligentní snímač akumulátoru (IBS)
(*)
F04 – 20 A žlutáPalivové čerpadlo MTR / FPCM
(*)
F05 – 5 A žlutohnědá Bezpečnostní brána
(*)
F06 – – Rezervní
F07 – 15 A modrá Chladicí čerpadlo nízkoteplotního chladiče (LTR) –
pokud je součástí výbavy
(*)
F08 – 15 A modrá Ovládací modul převodovky TCM-8HP CYGNUS
(*)
F09 – – Rezervní
F10 – 15 A modrá Uzel klíče zapalování (KIN) / Radiofrekvenční rozbočo-
vač (RF HUB) / Elektrický zámek sloupku řízení (ESCL)
(*)
F11 – 10 A červená Port UCI (USB a AUX)
F12 – 25 A čirá Zesilovač HIFI
F13 – – Rezervní
F14 – – Rezervní
V PŘÍPADĚ NOUZE
208
