JEEP WRANGLER UNLIMITED 2018 Betriebsanleitung (in German)

KENNENLERNEN DER INSTRUMENTENTAFEL
KOMBIINSTRUMENTANZEIGE . . .70
Lage und Bedienelemente
Kombiinstrument-Display..........70
Wählbare Elemente auf der
Kombiinstrumentanzeige..........72
Diesel-Displays................72
Meldungen des
Dieselpartikelfilters (DPF).........72
WARNLEUCHTEN UND MELDUN-
GEN ......................73
Rote Warnleuchten..............73
Gelbe Warnleuchten.............77
Gelbe Kontrollleuchten............81
Grüne Kontrollleuchten...........83
Weiße Kontrollleuchten...........84
Blaue Kontrollleuchten............85Graue Kontrollleuchten...........85EINGEBAUTES DIAGNOSESYSTEM –
OBDII ....................86
Internetsicherheit des eingebauten
Diagnosesystems (OBD II)..........86
ABGASUNTERSUCHUNG UND
WARTUNGSPROGRAMME......87
KENNENLERNEN DER INSTRUMENTENTAFEL
69

KOMBIINSTRUMENTAN-
ZEIGE
Ihr Fahrzeug ist möglicherweise mit einer
Kombiinstrumentanzeige ausgestattet, die
nützliche Informationen für den Fahrer bie-
tet. Wenn sich die Zündung im Modus STOP/
OFF (Stopp/Aus) befindet, wird durch
Öffnen/Schließen einer Tür das Display akti-
viert, und es werden die insgesamt gefahre-
nen Meilen oder Kilometer im Kilometerzäh-
ler angezeigt. Die Kombiinstrumentanzeige
dient zur Anzeige von wichtigen Informatio-
nen zu den Systemen und Funktionen Ihres
Fahrzeugs. Über ein für den Fahrer interakti-
ves Display in der Instrumententafel kann die
Kombiinstrumentanzeige anzeigen, wie die
Systeme arbeiten, und Ihnen Warnungen an-
zeigen, wenn sie nicht korrekt arbeiten. Über
die Bedienelemente am Lenkrad können Sie
in die Haupt- und Untermenüs gelangen und
in diesen blättern. Sie können auf ge-
wünschte spezifische Informationen zugrei-
fen und Einstellungen sowie eine Auswahl
vornehmen.
Lage und Bedienelemente
Kombiinstrument-Display
Die Kombiinstrumentanzeige befindet sich
in der Mitte des Kombiinstruments.
• Obere Zeile, in der rekonfigurierbare Warn-
und Kontrollleuchten, Kompassrichtung,
Außentemperatur, Uhrzeit, Reichweite,
MPG oder Tageskilometerzähler angezeigt
werden. Hier wird auch dann der Tachome-
ter angezeigt, wenn andere Menüseiten an-
gezeigt werden.
• Hauptanzeigebereich, in dem Menüs und
Meldungen angezeigt werden.
Position der 3,5-Zoll-
Kombiinstrumentanzeige
Position der 7,0-Zoll-
Kombiinstrumentanzeige
KENNENLERNEN DER INSTRUMENTENTAFEL
70

• Untere Zeile, in dem rekonfigurierbare
Warn- und Kontrollleuchten, Menüname
und Menüseite angezeigt werden.• Drücken Sie die PfeiltasteNach oben,um
nach oben durch die Hauptmenüs zu blät-
tern (Tachometer, km/h/mph, Fahrzeug-
info, Gelände, Fahrerassistenz, Kraftstoff-
verbrauch, Tageskilometerzähler A,
Tageskilometerzähler B, Audio, Navigation,
Gespeicherte Meldungen, Bildschirm-
Einrichtung und Geschwindigkeitswar-
nung).
• Drücken Sie die PfeiltasteNach unten,
um nach unten durch das Hauptmenü
und die Untermenüs zu blättern
(Tachometer, km/h/mph, Fahrzeuginfo, Ge-
lände, Fahrerassistenz, Kraftstoffver-
brauch, Tageskilometerzähler A, Tageskilo-
meterzähler B, Stopp/Start, Audio,
Navigation, Gespeicherte Meldungen,
Bildschirm-Einrichtung und Geschwindig-
keitswarnung).
• Drücken Sie die PfeiltasteNach rechts,um
auf Informationsbildschirme oder Unter-
menüs einer Hauptmenüfunktion zuzugrei-
fen.• Drücken Sie die PfeiltasteNach links,um
auf Informationsbildschirme oder Unter-
menüs einer Hauptmenüfunktion zuzugrei-
fen.
• Drücken Sie die TasteOK, um auf Informa-
tionsbildschirme oder Untermenüs einer
Hauptmenüfunktion zuzugreifen bzw. diese
auszuwählen. Drücken Sie die TasteOK
zwei Sekunden lang, um die angezeigten/
ausgewählten Funktionen, die zurückge-
setzt werden können, zurückzusetzen.

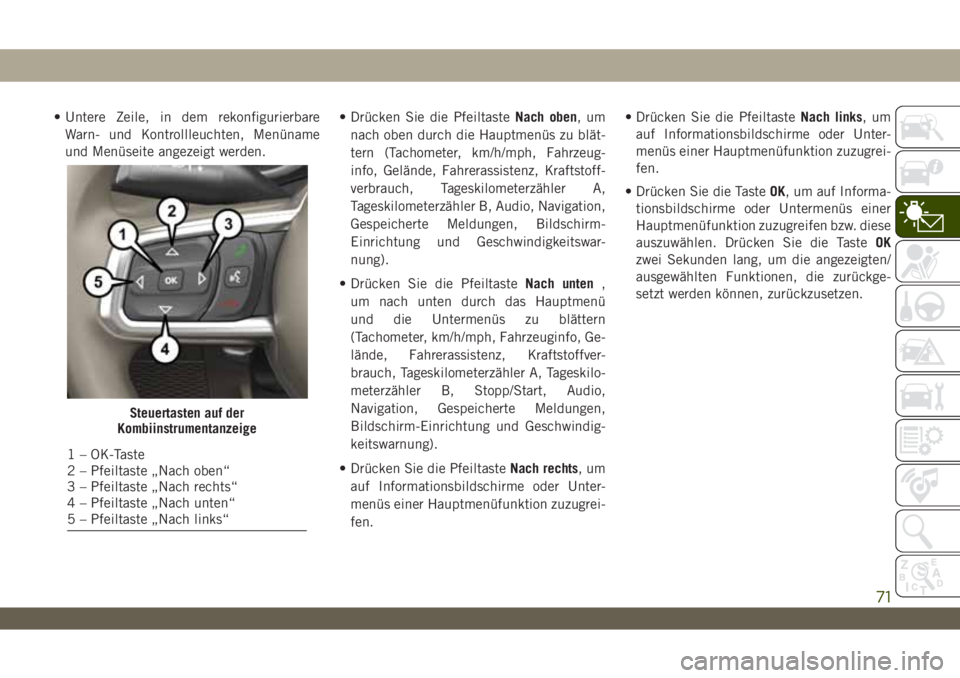

Steuertasten auf der
Kombiinstrumentanzeige
1 – OK-Taste
2 – Pfeiltaste „Nach oben“
3 – Pfeiltaste „Nach rechts“
4 – Pfeiltaste „Nach unten“
5 – Pfeiltaste „Nach links“
71

Wählbare Elemente auf der
Kombiinstrumentanzeige
Die Kombiinstrumentanzeige kann verwen-
det werden, um die folgenden Haupt-
menüoptionen anzuzeigen:
HINWEIS:
Je nach Fahrzeugoptionen können Einstel-
lungen unterschiedlich sein.
• Tachometer • Stopp/Start
• Fahrzeuginfo • Audio
• Geländebetrieb • Meldungen
• Kraftstoffverbrauch • Bildschirm-
Einrichtung
•
Tageskilometerzähler
HINWEIS:
Weitere Informationen finden Sie in der Be-
dienungsanleitung Ihres Fahrzeugs.
Diesel-Displays
Wenn die entsprechenden Bedingungen vor-
liegen, werden folgende Meldungen im Kom-
biinstrument angezeigt:
• Abgasfilter fast voll, bei konstanter Ge-
schwindigkeit fahren zur Behebung• Exhaust Filter Full – Power Reduced See
Dealer (Abgasfilter voll – verringerte Leis-
tungsfähigkeit, wenden Sie sich an Ihren
Vertragshändler).
• Auspuffwartung erforderlich – wenden Sie
sich an Vertragshändler
• Auspuffanlage – Filter XX% Volle Erforder-
liche Wartung Siehe Vertragshändler
• Auspuffanlagen-Regenerierung läuft, wei-
terfahren
• Auspuffanlage – Erneuerung Hat Abge-
schlossen
• Motor startet in XXXX mi (XXXX km) nicht
mehr AdBlue-Stand niedrig Bald auffüllen
• Motor startet in XXXX mi (XXXX km) nicht
mehr AdBlue auffüllen
• Motor startet nicht AdBlue auffüllen
• Wartung AdBlue-System Siehe Vertrags-
händler
• Falsches AdBlue erkannt Vertragshändler
kontaktieren
•
Motor startet in XXX mi (XXX km) nicht mehr
Wartung AdBlue Siehe Vertragshändler
• Motor startet nicht mehr Wartung AdBlue-
System Siehe Vertragshändler
• Motor startet nicht Wartung AdBlue-
System Siehe Vertragshändler
Meldungen des Dieselpartikelfilters
(DPF)
Dieser Motor erfüllt alle erforderlichen Ab-
gasvorschriften für Dieselmotoren. Um diese
Abgasvorschriften zu erreichen, ist Ihr Fahr-
zeug mit einem modernen Motor und einer
hochentwickelten Auspuffanlage ausgestat-
tet. Diese Systeme sind nahtlos in Ihr Fahr-
zeug integriert und werden vom Motorsteuer-
gerät (PCM) gesteuert. Das PCM verwaltet die
Motorverbrennung, damit der Katalysator der
Auspuffanlage umweltverschmutzende Parti-
kel ohne Eingabe oder Eingriff von Ihrer Seite
sammeln und verbrennen kann.
WARNUNG!
Eine heiße Auspuffanlage kann einen
Brand auslösen, wenn Sie das Fahrzeug
auf Flächen mit leicht brennbarem Unter-
grund parken. Das kann trockenes GrasKENNENLERNEN DER INSTRUMENTENTAFEL
72

WARNUNG!
oder Laub sein, das mit der Auspuffanlage
in Berührung kommt. Fahren oder parken
Sie nicht in Bereichen, in denen die Aus-
puffanlage mit brennbaren Stoffen in Be-
rührung kommen kann.
WARNLEUCHTEN UND
MELDUNGEN
Die Warn- und Kontrollleuchten leuchten in
der Instrumententafel zusammen mit einer
entsprechenden Meldung und/oder einem
akustischen Signal auf. Diese Angaben sind
Richt- und Vorsichtswerte und dürfen nicht
als vollständig und/oder alternativ zu den
enthaltenen Informationen in der Bedie-
nungsanleitung angesehen werden, die Sie
auf jeden Fall sorgfältig durchlesen sollten.
Schlagen Sie im Falle einer Fehleranzeige
immer in den Informationen in diesem Kapi-
tel nach. Alle aktiven Warnleuchten werden
falls zutreffend zuerst angezeigt. Das Sys-
temprüfmenü kann anders aussehen, je nachGeräteoptionen und aktuellem Betriebszu-
stand des Fahrzeugs. Einige Kontrollleuchten
sind optional und werden möglicherweise
nicht angezeigt.
Rote Warnleuchten
– Airbag-Warnleuchte
Diese Leuchte zeigt eine Störung am Airbag
an und leuchtet vier bis acht Sekunden lang
zur Glühlampenprüfung ein, wenn die Zün-
dung in die Stellung ON/RUN (Ein/Start) oder
ACC/ON/RUN (Zusatzverbraucher/Ein/Start)
gebracht wird. Diese Kontrollleuchte leuchtet
auf mit einzelnem akustischem Warnsignal,
wenn eine Störung mit der Airbag-
Warnleuchte erkannt wurde, sie leuchtet, bis
der Fehler behoben wurde. Wenn die Leuchte
beim Anlassen des Motors nicht aufleuchtet,
eingeschaltet bleibt oder während der Fahrt
aufleuchtet, ist das System unverzüglich
durch einen Vertragshändler zu überprüfen.
– Bremswarnleuchte
Diese Leuchte überwacht verschiedene
Bremsfunktionen einschließlich Bremsflüs-
sigkeitsstand und Feststellbremsenbetäti-
gung. Schaltet sich die Bremswarnleuchteein, kann dies anzeigen, dass die Feststell-
bremse betätigt wurde, dass der Bremsflüs-
sigkeitsstand niedrig ist oder dass eine Stö-
rung des Antiblockiersystems vorliegt.
Wenn die Leuchte weiterhin leuchtet, obwohl
die Feststellbremse gelöst wurde und der
Füllstand im Vorratsbehälter für den Haupt-
bremszylinder in Ordnung ist, weist dies da-
rauf hin, dass das Antiblockiersystem (ABS)/
elektronische Stabilitätsprogramm (ESP)
eine mögliche Störung der Bremshydraulik
oder ein Problem mit dem Bremskraftverstär-
ker erkannt hat. In diesem Fall bleibt die
Leuchte so lange eingeschaltet, bis die Stö-
rung behoben ist. Wenn sich das Problem auf
den Bremskraftverstärker bezieht, arbeitet
die ABS-Pumpe beim Drücken des Bremspe-
dals, sodass bei jedem Halt ein Pulsieren des
Bremspedals zu spüren ist.
Die duale Bremsanlage bietet eine Reserve-
bremsleistung für den Fall, dass ein Teil des
Hydrauliksystems ausfällt. Eine Undichtig-
keit in einer der Hälften der dualen Brems-
anlage wird durch die Bremswarnleuchte an-
73

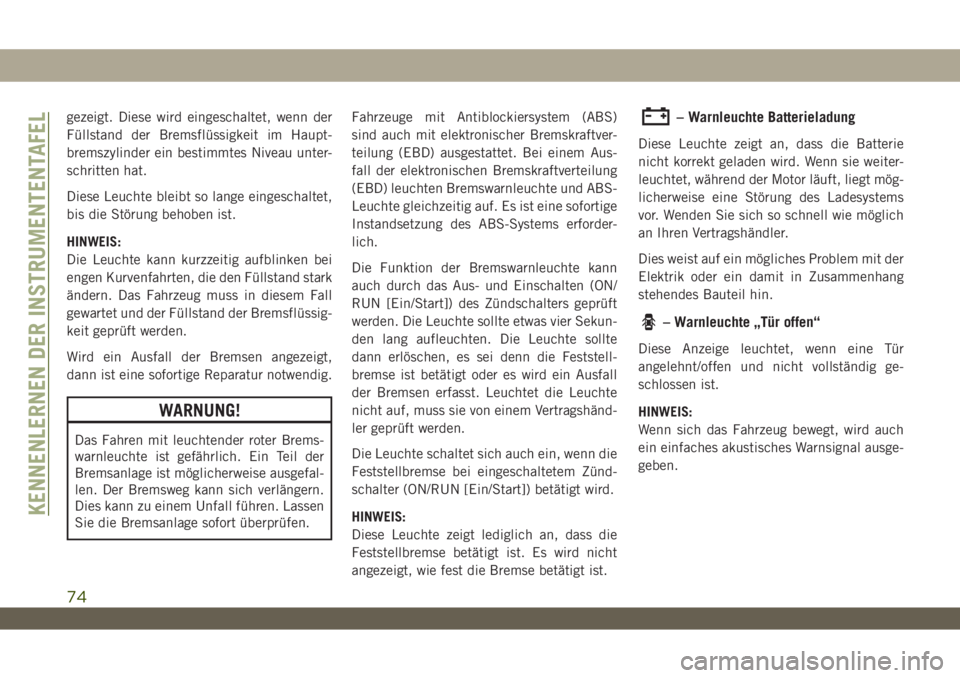

gezeigt. Diese wird eingeschaltet, wenn der
Füllstand der Bremsflüssigkeit im Haupt-
bremszylinder ein bestimmtes Niveau unter-
schritten hat.
Diese Leuchte bleibt so lange eingeschaltet,
bis die Störung behoben ist.
HINWEIS:
Die Leuchte kann kurzzeitig aufblinken bei
engen Kurvenfahrten, die den Füllstand stark
ändern. Das Fahrzeug muss in diesem Fall
gewartet und der Füllstand der Bremsflüssig-
keit geprüft werden.
Wird ein Ausfall der Bremsen angezeigt,
dann ist eine sofortige Reparatur notwendig.
WARNUNG!
Das Fahren mit leuchtender roter Brems-
warnleuchte ist gefährlich. Ein Teil der
Bremsanlage ist möglicherweise ausgefal-
len. Der Bremsweg kann sich verlängern.
Dies kann zu einem Unfall führen. Lassen
Sie die Bremsanlage sofort überprüfen.Fahrzeuge mit Antiblockiersystem (ABS)
sind auch mit elektronischer Bremskraftver-
teilung (EBD) ausgestattet. Bei einem Aus-
fall der elektronischen Bremskraftverteilung
(EBD) leuchten Bremswarnleuchte und ABS-
Leuchte gleichzeitig auf. Es ist eine sofortige
Instandsetzung des ABS-Systems erforder-
lich.
Die Funktion der Bremswarnleuchte kann
auch durch das Aus- und Einschalten (ON/
RUN [Ein/Start]) des Zündschalters geprüft
werden. Die Leuchte sollte etwas vier Sekun-
den lang aufleuchten. Die Leuchte sollte
dann erlöschen, es sei denn die Feststell-
bremse ist betätigt oder es wird ein Ausfall
der Bremsen erfasst. Leuchtet die Leuchte
nicht auf, muss sie von einem Vertragshänd-
ler geprüft werden.
Die Leuchte schaltet sich auch ein, wenn die
Feststellbremse bei eingeschaltetem Zünd-
schalter (ON/RUN [Ein/Start]) betätigt wird.
HINWEIS:
Diese Leuchte zeigt lediglich an, dass die
Feststellbremse betätigt ist. Es wird nicht
angezeigt, wie fest die Bremse betätigt ist.
– Warnleuchte Batterieladung
Diese Leuchte zeigt an, dass die Batterie
nicht korrekt geladen wird. Wenn sie weiter-
leuchtet, während der Motor läuft, liegt mög-
licherweise eine Störung des Ladesystems
vor. Wenden Sie sich so schnell wie möglich
an Ihren Vertragshändler.
Dies weist auf ein mögliches Problem mit der
Elektrik oder ein damit in Zusammenhang
stehendes Bauteil hin.
– Warnleuchte „Tür offen“
Diese Anzeige leuchtet, wenn eine Tür
angelehnt/offen und nicht vollständig ge-
schlossen ist.
HINWEIS:
Wenn sich das Fahrzeug bewegt, wird auch
ein einfaches akustisches Warnsignal ausge-
geben.
KENNENLERNEN DER INSTRUMENTENTAFEL
74

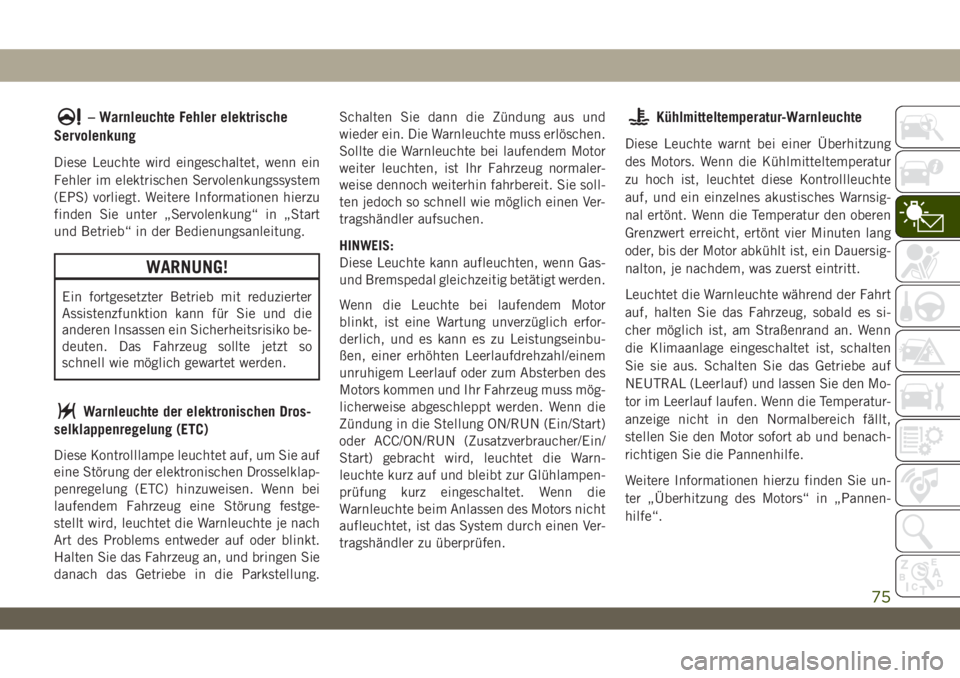

– Warnleuchte Fehler elektrische
Servolenkung
Diese Leuchte wird eingeschaltet, wenn ein
Fehler im elektrischen Servolenkungssystem
(EPS) vorliegt. Weitere Informationen hierzu
finden Sie unter „Servolenkung“ in „Start
und Betrieb“ in der Bedienungsanleitung.
WARNUNG!
Ein fortgesetzter Betrieb mit reduzierter
Assistenzfunktion kann für Sie und die
anderen Insassen ein Sicherheitsrisiko be-
deuten. Das Fahrzeug sollte jetzt so
schnell wie möglich gewartet werden.
Warnleuchte der elektronischen Dros-
selklappenregelung (ETC)
Diese Kontrolllampe leuchtet auf, um Sie auf
eine Störung der elektronischen Drosselklap-
penregelung (ETC) hinzuweisen. Wenn bei
laufendem Fahrzeug eine Störung festge-
stellt wird, leuchtet die Warnleuchte je nach
Art des Problems entweder auf oder blinkt.
Halten Sie das Fahrzeug an, und bringen Sie
danach das Getriebe in die Parkstellung.Schalten Sie dann die Zündung aus und
wieder ein. Die Warnleuchte muss erlöschen.
Sollte die Warnleuchte bei laufendem Motor
weiter leuchten, ist Ihr Fahrzeug normaler-
weise dennoch weiterhin fahrbereit. Sie soll-
ten jedoch so schnell wie möglich einen Ver-
tragshändler aufsuchen.
HINWEIS:
Diese Leuchte kann aufleuchten, wenn Gas-
und Bremspedal gleichzeitig betätigt werden.
Wenn die Leuchte bei laufendem Motor
blinkt, ist eine Wartung unverzüglich erfor-
derlich, und es kann es zu Leistungseinbu-
ßen, einer erhöhten Leerlaufdrehzahl/einem
unruhigem Leerlauf oder zum Absterben des
Motors kommen und Ihr Fahrzeug muss mög-
licherweise abgeschleppt werden. Wenn die
Zündung in die Stellung ON/RUN (Ein/Start)
oder ACC/ON/RUN (Zusatzverbraucher/Ein/
Start) gebracht wird, leuchtet die Warn-
leuchte kurz auf und bleibt zur Glühlampen-
prüfung kurz eingeschaltet. Wenn die
Warnleuchte beim Anlassen des Motors nicht
aufleuchtet, ist das System durch einen Ver-
tragshändler zu überprüfen.
Kühlmitteltemperatur-Warnleuchte
Diese Leuchte warnt bei einer Überhitzung
des Motors. Wenn die Kühlmitteltemperatur
zu hoch ist, leuchtet diese Kontrollleuchte
auf, und ein einzelnes akustisches Warnsig-
nal ertönt. Wenn die Temperatur den oberen
Grenzwert erreicht, ertönt vier Minuten lang
oder, bis der Motor abkühlt ist, ein Dauersig-
nalton, je nachdem, was zuerst eintritt.
Leuchtet die Warnleuchte während der Fahrt
auf, halten Sie das Fahrzeug, sobald es si-
cher möglich ist, am Straßenrand an. Wenn
die Klimaanlage eingeschaltet ist, schalten
Sie sie aus. Schalten Sie das Getriebe auf
NEUTRAL (Leerlauf) und lassen Sie den Mo-
tor im Leerlauf laufen. Wenn die Temperatur-
anzeige nicht in den Normalbereich fällt,
stellen Sie den Motor sofort ab und benach-
richtigen Sie die Pannenhilfe.
Weitere Informationen hierzu finden Sie un-
ter „Überhitzung des Motors“ in „Pannen-
hilfe“.
75

– Warnleuchte für 'Motorhaube
offen'
Diese Anzeige leuchtet, wenn die Motor-
haube angelehnt/offen und nicht vollständig
geschlossen ist.
HINWEIS:
Wenn sich das Fahrzeug bewegt, wird auch
ein einfaches akustisches Warnsignal ausge-
geben.
— Öldruckwarnleuchte
Diese Warnleuchte leuchtet auf und zeigt
einen unzureichenden Motoröldruck an.
Leuchtet sie während der Fahrt auf, halten
Sie das Fahrzeug so schnell wie möglich an
und stellen Sie sofort den Motor ab. Sobald
diese Leuchte aufleuchtet, ertönt ein Warn-
ton.
Setzen Sie das Fahrzeug nicht in Gang, bis
die Ursache behoben ist. Diese Leuchte zeigt
nicht an, wie viel Öl noch im Motor ist. Der
Motorölstand muss unter der Motorhaube ge-
prüft werden.
Öltemperatur-Warnleuchte
Diese Kontrolllampe leuchtet auf, um anzu-
zeigen, dass die Motoröltemperatur hoch ist.
Leuchtet sie während der Fahrt auf, halten
Sie das Fahrzeug so schnell wie möglich an
und stellen Sie sofort den Motor ab. Warten
Sie, bis sich die Öltemperatur wieder im
normalen Bereich befindet.
Rücksitz-Gurtwarnleuchte – Warn-
leuchte – je nach Ausstattung
Diese Leuchte zeigt an, wenn ein Sicher-
heitsgurt auf dem Rücksitz nicht angelegt ist.
Wenn die Zündung das erste Mal in die Stel-
lung ON/RUN (Ein/Start) oder ACC/ON/RUN
(Zusatzverbraucher/Ein/Start) steht und
wenn ein Sicherheitsgurt in der zweiten
Reihe gelöst ist, leuchtet eine dem Sitz ent-
sprechende Leuchte im oberen rechten Teil
der Kombiinstrumentanzeige auf, die die
konfigurierbaren Informationen kurzzeitig er-
setzt. Wenn ein Sicherheitsgurt auf einem
Sitz in der zweiten Reihe, der zu Beginn der
Fahrt angelegt war, gelöst wird, ändert sich
die hintere Gurtwarnleuchte vom Grün in Rot,
und ein akustisches Warnsignal ertönt.Weitere Informationen finden Sie unter
„Rückhaltesysteme“ in „Sicherheit“.
– Heckklappe offen, Warnleuchte
Diese Warnlampe leuchtet auf, wenn die
Heckklappe geöffnet wird.
HINWEIS:
Wenn sich das Fahrzeug bewegt, wird auch
ein einfaches akustisches Warnsignal ausge-
geben.
Getriebeöltemperatur-Warnleuchte – je
nach Ausstattung
Diese Kontrolllampe leuchtet auf, um vor
einer zu hohen Temperatur des Getriebeöls
zu warnen. Dies kann bei starker Beanspru-
chung auftreten, beispielsweise beim Ziehen
eines Anhängers. Wenn diese Leuchte auf-
leuchtet, halten Sie das Fahrzeug an und
lassen Sie den Motor im Leerlauf oder gering-
fügig schneller laufen, wobei das Getriebe in
Stellung PARK oder NEUTRAL (Leerlauf)
steht, bis die Leuchte erlischt. Sobald die
Warnleuchte erlischt, können Sie die Fahrt
normal fortsetzen.
KENNENLERNEN DER INSTRUMENTENTAFEL
76

WARNUNG!
Wenn Sie bei leuchtender
Getriebeöltemperatur-Warnleuchte weiter-
fahren, kann kochende Getriebeflüssigkeit
aus dem Getriebe austreten, mit dem hei-
ßen Motor oder Auspuffteilen in Kontakt
kommen und einen Brand verursachen.
ACHTUNG!
Durchgehendes Fahren bei leuchtender
Getriebeöltemperatur-Warnleuchte führt
zu schweren Getriebeschäden oder zu ei-
nem Ausfall des Getriebes.
– Kontrollleuchte der Diebstahlwarnan-
lage – je nach Ausstattung
Diese Leuchte blinkt für etwa 15 Sekunden
in schneller Folge, während die Diebstahl-
warnanlage aktiviert wird. Nach erfolgter Ak-
tivierung blinkt die Leuchte in langsamer
Folge, bis die Anlage wieder entschärft wird.
Gelbe Warnleuchten
– ABS-Warnleuchte
Diese Leuchte überwacht das Antiblockier-
system (ABS). Sie schaltet sich ein, wenn die
Zündung in die Stellung ON/RUN (Ein/Start)
oder ACC/ON/RUN (Zusatzverbraucher/Ein/
Start) gebracht wird, und kann bis zu vier
Sekunden lang leuchten.
Bleibt die ABS-Leuchte eingeschaltet oder
schaltet sie sich während der Fahrt ein, liegt
eine Störung des ABS vor und eine Wartung
ist so bald als möglich erforderlich. Aller-
dings arbeitet die konventionelle Bremsan-
lage weiterhin normal, unter der Vorausset-
zung, dass die „Bremswarnleuchte“ nicht
ebenfalls leuchtet.
Schaltet sich die ABS-Leuchte nicht ein, wenn
die Zündung in die Stellung ON/RUN (Ein/Start)
oder ACC/ON/RUN (Zusatzverbraucher/Ein/
Start) gebracht wird, muss die Bremsanlage von
einem Vertragshändler geprüft werden.
– Aktive Warnleuchte für Elektroni-
sches Stabilitätsprogramm (ESP) – je nach
Ausstattung
Diese Leuchte zeigt an, dass das elek-
tronische Stabilitätsprogramm aktiv ist. Die
ESP-Kontrollleuchte im Kombiinstrument
leuchtet auf, wenn die Zündung in die Stel-
lung ON/RUN (Ein/Start) oder ACC/ON/RUN
(Zusatzverbraucher/Ein/Start) gebracht wird
und wenn ESP aktiviert ist. Die Leuchte er-
lischt, wenn der Motor läuft. Leuchtet die
ESP-Kontrollleuchte bei laufendem Motor
dauerhaft, liegt eine Störung im ESP-System
vor. Wenn diese Leuchte nach mehrfachem
Einschalten der Zündung eingeschaltet
bleibt und das Fahrzeug mehrere Kilometer
mit Geschwindigkeiten über 48 km/h
(30 mph) gefahren wurde, suchen Sie so bald
wie möglich einen Vertragshändler auf, um
die Ursache der Störung feststellen und diese
beheben zu lassen.
• Die „Kontrollleuchte ESP aus“ und die
„ESP-Kontrollleuchte“ leuchten jedes Mal
kurz auf, wenn die Zündung in die Stellung
ON/RUN (Ein/Start) oder ACC/ON/RUN
(Zusatzverbraucher/Ein/Start) gebracht
wird.
77

• Das ESP-System erzeugt Summ- oder
Klickgeräusche, wenn es aktiv ist. Dies ist
normal, die Geräusche hören auf, sobald
das ESP inaktiv wird.
• Diese Leuchte leuchtet auf, wenn ein ESP-
Ereignis auftritt.
– Warnleuchte Elektronisches Stabili-
tätsprogramm (ESP) OFF (Aus) – je nach
Ausstattung
Diese Kontrollleuchte weist darauf hin, dass
das elektronische Stabilitätsprogramm (ESP)
ausgeschaltet ist.
Bei jedem Einschalten der Zündung in die
Stellung ON/RUN (Ein/Start) oder ACC/ON/
RUN (Zusatzverbraucher/Ein/Start) wird das
ESP-System eingeschaltet, selbst wenn es
zuvor ausgeschaltet wurde.
— Warnleuchte Loser Verschluss für
den Kraftstoff-Einfüllstutzen – je nach Aus-
stattung
Diese Warnleuchte leuchtet, wenn der Ver-
schluss für den Kraftstoff-Einfüllstutzen lose
ist. Schließen Sie den Einfülldeckel richtig,
damit die Leuchte erlischt. Falls die Leuchte
nicht erlischt, wenden Sie sich an Ihren Ver-
tragshändler.
– Kraftstoff-Reserveanzeige
Wenn der Kraftstoffstand etwa 2 Gallonen
(7,5 Liter) erreicht, schaltet sich die Warn-
leuchte ein, und ein akustisches Warnsignal
ertönt. Sie leuchtet so lange auf, bis Kraft-
stoff nachgefüllt wird.
Warnleuchte Wenig Scheibenwasch-
flüssigkeit – je nach Ausstattung
Diese Warnleuchte leuchtet auf, wenn der
Füllstand der Scheibenwaschflüssigkeit
niedrig ist.
– Motorprüfung/
Systemkontrollleuchte (MIL)
Die Motorprüfung/Systemkontrollleuchte
(MIL) ist Teil des eingebauten Diagnosesys-
tems (OBD II), das die Steuerung von Motor
und Automatikgetriebe überwacht. Diese
Warnleuchte leuchtet auf, wenn die Zündung
vor dem Motorstart in der Position ON/RUN
(Ein/Start) bist. Leuchtet die Leuchte nicht
auf, wenn der Zündschlüssel aus der Stellung
OFF (Aus) in Stellung ON/RUN (Ein/Start)
gebracht wird, muss dieser Umstand umge-
hend überprüft werden.
Bestimmte Bedingungen wie ein lose sitzen-
der oder fehlender Tankdeckel, schlechte
Kraftstoffqualität usw. können zum Auf-
leuchten der Leuchte nach dem Motorstart
führen. Das Fahrzeug muss gewartet werden,
wenn die Leuchte auch nach mehrmaligem
Ein- und Ausschalten der Zündung leuchtet.
In den meisten Situationen lässt sich Ihr
Fahrzeug normal fahren und muss nicht ab-
geschleppt werden.
Die Systemkontrollleuchte (MIL) kann bei
laufendem Motor leuchten, um vor schweren
Bedingungen zu warnen, die unmittelbar
KENNENLERNEN DER INSTRUMENTENTAFEL
78
