POZNÁMKA:
• Kryty airbagů nemusí být v obložení inte-
riéru patrné, ale rozevřou se při aktivaci
airbagů.
• Po každé nehodě musí být neprodleně
zajištěna prohlídka vozidla u autorizova-
ného dealera.
Rozšířený systém odezvy na nehodu
Pokud při nárazu zůstane neporušena
komunikační datová síť i napájení, v závis-
losti na charakteru události ovladač ORC
určí, zda rozšířený systém odezvy na
nehodu provede následující akce:
• Vypne přívod paliva do motoru (pokud je
součástí výbavy)
• Odpojí napájení elektromotoru z akumulá-
toru (pokud je součástí výbavy)
• Nouzová světla budou blikat, dokud bude
akumulátor napájený
• Zapne vnitřní osvětlení, které bude svítit,
dokud bude mít akumulátor energii nebo
po dobu 15 minut od zásahu rozšířeného
systému odezvy na nehodu.• Odemkne elektricky ovládané zámky dveří.
Vaše vozidlo může být také navrženo tak,
aby provádělo kterékoli z těchto dalších
funkcí v reakci na rozšířený systém odezvy
na nehodu:
• Vypne ohřívač palivového filtru, vypne
motor ventilátoru systému HVAC, zavře
dvířka cirkulace systému HVAC
• Odpojí přívod napájení akumulátoru na
tato místa:
– Motor
– Elektromotor (pokud je součástí
výbavy)
– Elektrický posilovač řízení
– Posilovač brzd
– Elektrická parkovací brzda
– Volič převodového stupně u automa-
tické převodovky
– Houkačka
– Přední stěrač
– Čerpadlo ostřikovače světlometůPOZNÁMKA:
Po nehodě nezapomeňte přepnout zapalo-
vání do polohy STOP (LOCK/OFF)
(ZAMKNOUT/VYPNUTO) a vyjměte klíč ze
zapalování, aby nedocházelo k vybíjení aku-
mulátoru. Před resetováním systému a star-
továním motoru pečlivě zkontrolujte vozidlo,
zda nedochází k úniku paliva v motorovém
prostoru a na zem v blízkosti motorového
prostoru a palivové nádrže. Pokud nedošlo
k žádným únikům paliva nebo poškození
elektrických zařízení vozidla (např. světlo-
metů) po nehodě, resetujte systém podle
níže popsaného postupu.
Postup resetování rozšířeného sys-
tému odezvy na nehodu
Aby bylo možné resetovat funkce rozšíře-
ného systému odezvy na nehodu po určité
události, je nutné přepnout spínač zapalo-
vání z polohy START nebo ON/RUN
(Zapnuto/chod) do polohy OFF (Vypnuto).
Před resetováním systému a startováním
motoru pečlivě zkontrolujte vozidlo, zda
nedochází k úniku paliva v motorovém pro-
storu a na zem v blízkosti motorového pro-
storu a palivové nádrže.
129

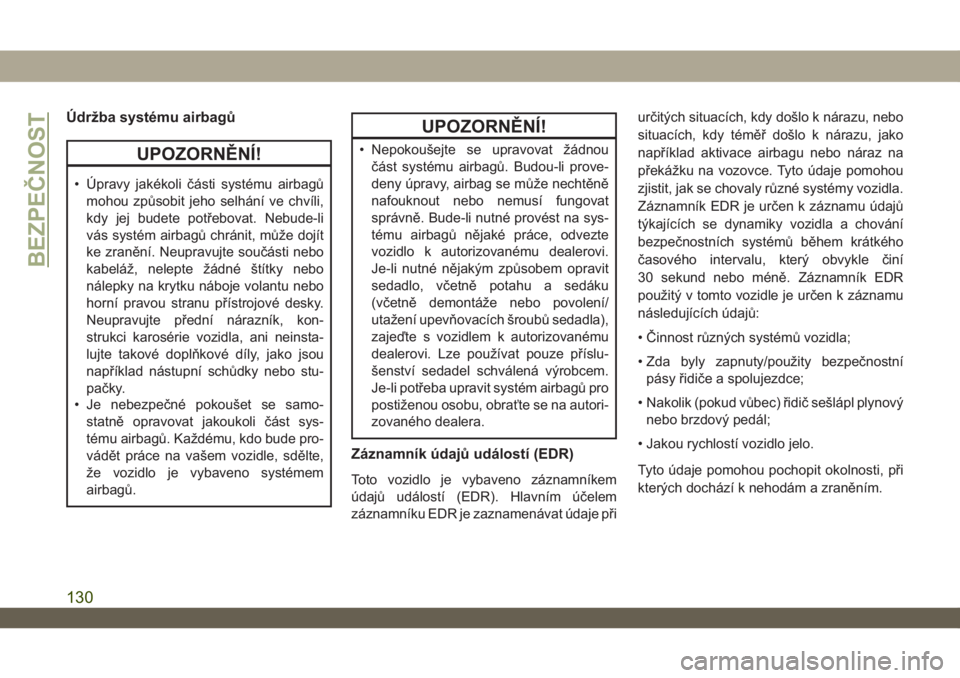

Údržba systému airbagů
UPOZORNĚNÍ!
• Úpravy jakékoli části systému airbagů
mohou způsobit jeho selhání ve chvíli,
kdy jej budete potřebovat. Nebude-li
vás systém airbagů chránit, může dojít
ke zranění. Neupravujte součásti nebo
kabeláž, nelepte žádné štítky nebo
nálepky na krytku náboje volantu nebo
horní pravou stranu přístrojové desky.
Neupravujte přední nárazník, kon-
strukci karosérie vozidla, ani neinsta-
lujte takové doplňkové díly, jako jsou
například nástupní schůdky nebo stu-
pačky.
• Je nebezpečné pokoušet se samo-
statně opravovat jakoukoli část sys-
tému airbagů. Každému, kdo bude pro-
vádět práce na vašem vozidle, sdělte,
že vozidlo je vybaveno systémem
airbagů.
UPOZORNĚNÍ!
• Nepokoušejte se upravovat žádnou
část systému airbagů. Budou-li prove-
deny úpravy, airbag se může nechtěně
nafouknout nebo nemusí fungovat
správně. Bude-li nutné provést na sys-
tému airbagů nějaké práce, odvezte
vozidlo k autorizovanému dealerovi.
Je-li nutné nějakým způsobem opravit
sedadlo, včetně potahu a sedáku
(včetně demontáže nebo povolení/
utažení upevňovacích šroubů sedadla),
zajeďte s vozidlem k autorizovanému
dealerovi. Lze používat pouze příslu-
šenství sedadel schválená výrobcem.
Je-li potřeba upravit systém airbagů pro
postiženou osobu, obraťte se na autori-
zovaného dealera.
Záznamník údajů událostí (EDR)
Toto vozidlo je vybaveno záznamníkem
údajů událostí (EDR). Hlavním účelem
záznamníku EDR je zaznamenávat údaje přiurčitých situacích, kdy došlo k nárazu, nebo
situacích, kdy téměř došlo k nárazu, jako
například aktivace airbagu nebo náraz na
překážku na vozovce. Tyto údaje pomohou
zjistit, jak se chovaly různé systémy vozidla.
Záznamník EDR je určen k záznamu údajů
týkajících se dynamiky vozidla a chování
bezpečnostních systémů během krátkého
časového intervalu, který obvykle činí
30 sekund nebo méně. Záznamník EDR
použitý v tomto vozidle je určen k záznamu
následujících údajů:
• Činnost různých systémů vozidla;
• Zda byly zapnuty/použity bezpečnostní
pásy řidiče a spolujezdce;
• Nakolik (pokud vůbec) řidič sešlápl plynový
nebo brzdový pedál;
• Jakou rychlostí vozidlo jelo.
Tyto údaje pomohou pochopit okolnosti, při
kterých dochází k nehodám a zraněním.
BEZPEČNOST
130

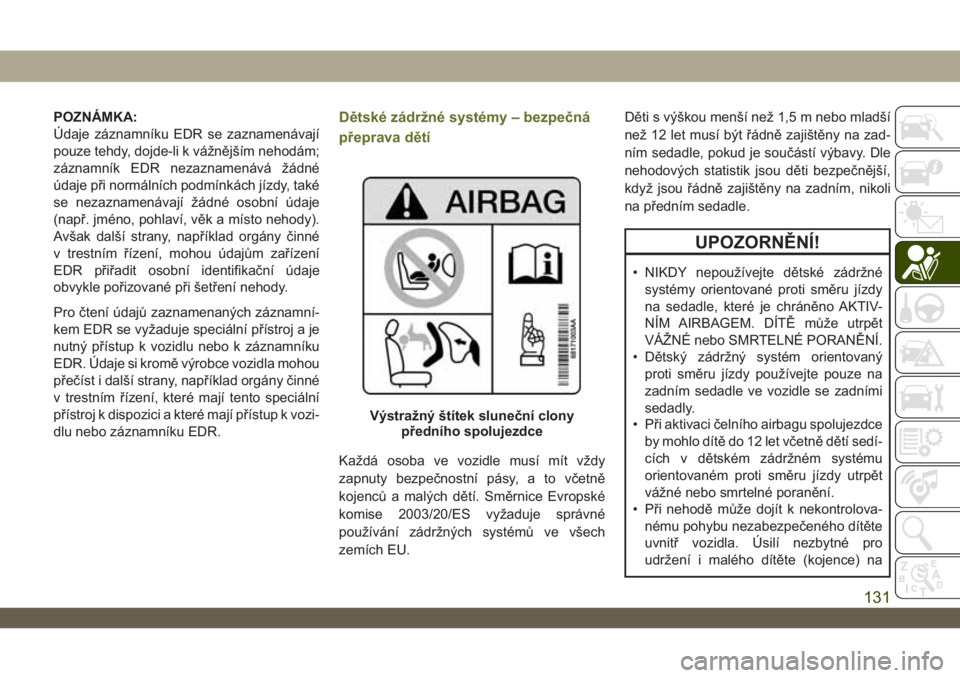

POZNÁMKA:
Údaje záznamníku EDR se zaznamenávají
pouze tehdy, dojde-li k vážnějším nehodám;
záznamník EDR nezaznamenává žádné
údaje při normálních podmínkách jízdy, také
se nezaznamenávají žádné osobní údaje
(např. jméno, pohlaví, věk a místo nehody).
Avšak další strany, například orgány činné
v trestním řízení, mohou údajům zařízení
EDR přiřadit osobní identifikační údaje
obvykle pořizované při šetření nehody.
Pro čtení údajů zaznamenaných záznamní-
kem EDR se vyžaduje speciální přístroj a je
nutný přístup k vozidlu nebo k záznamníku
EDR. Údaje si kromě výrobce vozidla mohou
přečíst i další strany, například orgány činné
v trestním řízení, které mají tento speciální
přístroj k dispozici a které mají přístup k vozi-
dlu nebo záznamníku EDR.Dětské zádržné systémy – bezpečná
přeprava dětí
Každá osoba ve vozidle musí mít vždy
zapnuty bezpečnostní pásy, a to včetně
kojenců a malých dětí. Směrnice Evropské
komise 2003/20/ES vyžaduje správné
používání zádržných systémů ve všech
zemích EU.Děti s výškou menší než 1,5 m nebo mladší
než 12 let musí být řádně zajištěny na zad-
ním sedadle, pokud je součástí výbavy. Dle
nehodových statistik jsou děti bezpečnější,
když jsou řádně zajištěny na zadním, nikoli
na předním sedadle.
UPOZORNĚNÍ!
• NIKDY nepoužívejte dětské zádržné
systémy orientované proti směru jízdy
na sedadle, které je chráněno AKTIV-
NÍM AIRBAGEM. DÍTĚ může utrpět
VÁŽNÉ nebo SMRTELNÉ PORANĚNÍ.
• Dětský zádržný systém orientovaný
proti směru jízdy používejte pouze na
zadním sedadle ve vozidle se zadními
sedadly.
• Při aktivaci čelního airbagu spolujezdce
by mohlo dítě do 12 let včetně dětí sedí-
cích v dětském zádržném systému
orientovaném proti směru jízdy utrpět
vážné nebo smrtelné poranění.
• Při nehodě může dojít k nekontrolova-
nému pohybu nezabezpečeného dítěte
uvnitř vozidla. Úsilí nezbytné pro
udržení i malého dítěte (kojence) na
Výstražný štítek sluneční clony
předního spolujezdce
131

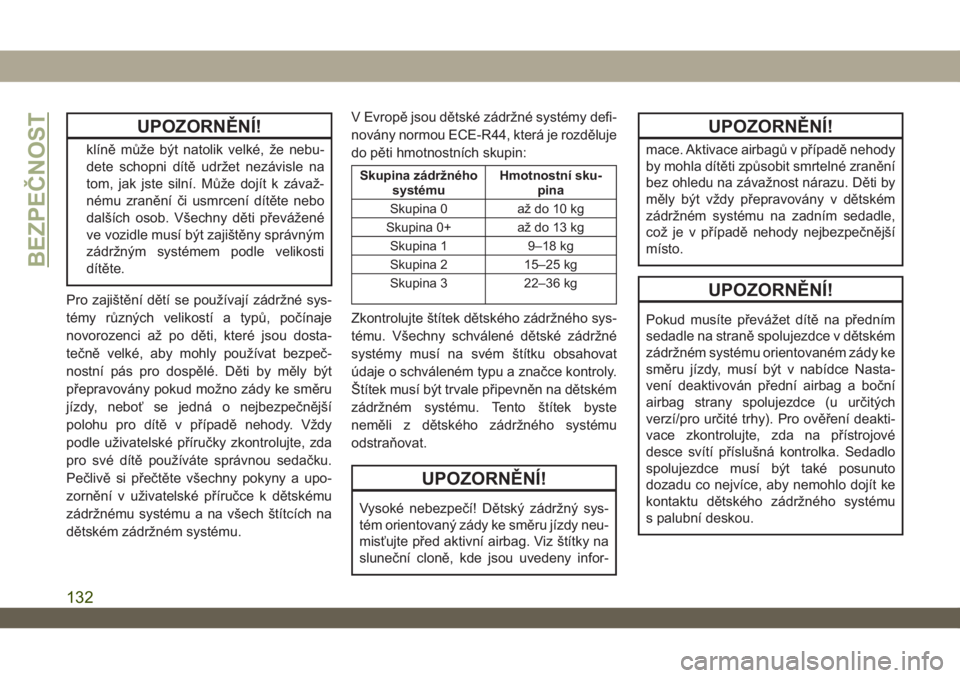

UPOZORNĚNÍ!
klíně může být natolik velké, že nebu-
dete schopni dítě udržet nezávisle na
tom, jak jste silní. Může dojít k závaž-
nému zranění či usmrcení dítěte nebo
dalších osob. Všechny děti převážené
ve vozidle musí být zajištěny správným
zádržným systémem podle velikosti
dítěte.
Pro zajištění dětí se používají zádržné sys-
témy různých velikostí a typů, počínaje
novorozenci až po děti, které jsou dosta-
tečně velké, aby mohly používat bezpeč-
nostní pás pro dospělé. Děti by měly být
přepravovány pokud možno zády ke směru
jízdy, neboť se jedná o nejbezpečnější
polohu pro dítě v případě nehody. Vždy
podle uživatelské příručky zkontrolujte, zda
pro své dítě používáte správnou sedačku.
Pečlivě si přečtěte všechny pokyny a upo-
zornění v uživatelské příručce k dětskému
zádržnému systému a na všech štítcích na
dětském zádržném systému.V Evropě jsou dětské zádržné systémy defi-
novány normou ECE-R44, která je rozděluje
do pěti hmotnostních skupin:
Skupina zádržného
systémuHmotnostní sku-
pina
Skupina 0 až do 10 kg
Skupina 0+ až do 13 kg
Skupina 1 9–18 kg
Skupina 2 15–25 kg
Skupina 3 22–36 kg
Zkontrolujte štítek dětského zádržného sys-
tému. Všechny schválené dětské zádržné
systémy musí na svém štítku obsahovat
údaje o schváleném typu a značce kontroly.
Štítek musí být trvale připevněn na dětském
zádržném systému. Tento štítek byste
neměli z dětského zádržného systému
odstraňovat.
UPOZORNĚNÍ!
Vysoké nebezpečí! Dětský zádržný sys-
tém orientovaný zády ke směru jízdy neu-
misťujte před aktivní airbag. Viz štítky na
sluneční cloně, kde jsou uvedeny infor-
UPOZORNĚNÍ!
mace. Aktivace airbagů v případě nehody
by mohla dítěti způsobit smrtelné zranění
bez ohledu na závažnost nárazu. Děti by
měly být vždy přepravovány v dětském
zádržném systému na zadním sedadle,
což je v případě nehody nejbezpečnější
místo.
UPOZORNĚNÍ!
Pokud musíte převážet dítě na předním
sedadle na straně spolujezdce v dětském
zádržném systému orientovaném zády ke
směru jízdy, musí být v nabídce Nasta-
vení deaktivován přední airbag a boční
airbag strany spolujezdce (u určitých
verzí/pro určité trhy). Pro ověření deakti-
vace zkontrolujte, zda na přístrojové
desce svítí příslušná kontrolka. Sedadlo
spolujezdce musí být také posunuto
dozadu co nejvíce, aby nemohlo dojít ke
kontaktu dětského zádržného systému
s palubní deskou.
BEZPEČNOST
132

„Univerzální“ dětské zádržné systémy
• Na obrázcích v následujících kapitolách
jsou příklady jednotlivých typů univerzál-
ního dětského zádržného systému. Jsou
na nich znázorněny běžné způsoby insta-
lace. Dětský zádržný systém vždy insta-
lujte podle pokynů jeho výrobce, které musí
být součástí tohoto typu zádržného sys-
tému.
• Viz část „Instalace dětských zádržných
systémů pomocí bezpečnostního pásu
vozidla“ pro postup správného zapnutí bez-
pečnostního pásu přes dětský zádržný sys-
tém.
• Dětské zádržné systémy s ukotvením ISO-
FIX jsou k dispozici pro instalaci dětského
zádržného systému do vozidla bez použití
bezpečnostních pásů vozidla.
Skupina0a0+
Odborníci na bezpečnost doporučují, aby
byly děti převáženy pokud možno v zádrž-
ných systémech instalovaných zády ke
směru jízdy. Kojenci do 13 kg musí být usa-
zeni v dětských sedačkách instalovaných
zády ke směru jízdy, jak je znázorněno na
obr. A. Tento typ dětského zádržného sys-
tému poskytuje oporu pro hlavu dítěte
a zajišťuje, aby v případě prudkého zpoma-
lení nebo nehody nebyla vyvíjena námaha
na krk.Dětský zádržný systém instalovaný zády ke
směru jízdy je zajištěn pomocí bezpečnost-
ních pásů vozidla, jak ukazuje obrázek A.
Dítě v dětské sedačce je zajištěno vlastním
popruhem.
UPOZORNĚNÍ!
• Dětský zádržný systém orientovaný
zády ke směru jízdy nikdy neumisťujte
před aktivní airbag. Při aktivaci čelního
airbagu spolujezdce by mohlo dítě do
12 let, včetně dětí sedících v dětském
zádržném systému orientovaném zády
ke směru jízdy, utrpět vážné nebo smr-
telné poranění.
• Při používání dětského zádržného sys-
tému orientovaného zády ke směru
jízdy na předním sedadle vždy deakti-
vujte přední airbag.
Obr. A
133

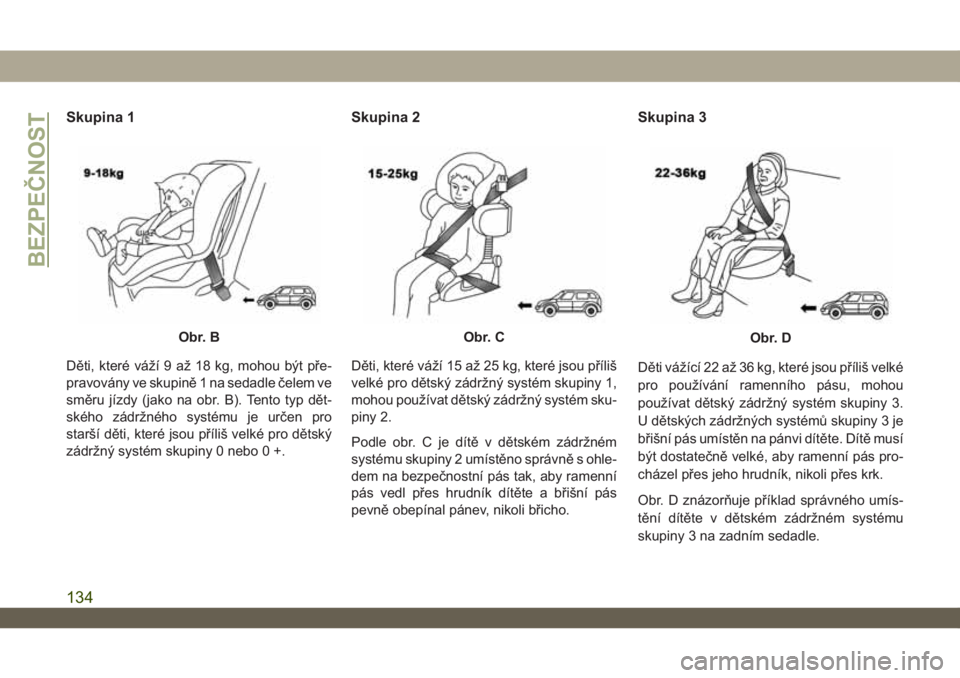

Skupina 1
Děti, které váží 9 až 18 kg, mohou být pře-
pravovány ve skupině 1 na sedadle čelem ve
směru jízdy (jako na obr. B). Tento typ dět-
ského zádržného systému je určen pro
starší děti, které jsou příliš velké pro dětský
zádržný systém skupiny 0 nebo 0 +.
Skupina 2
Děti, které váží 15 až 25 kg, které jsou příliš
velké pro dětský zádržný systém skupiny 1,
mohou používat dětský zádržný systém sku-
piny 2.
Podle obr. C je dítě v dětském zádržném
systému skupiny 2 umístěno správně s ohle-
dem na bezpečnostní pás tak, aby ramenní
pás vedl přes hrudník dítěte a břišní pás
pevně obepínal pánev, nikoli břicho.
Skupina 3
Děti vážící 22 až 36 kg, které jsou příliš velké
pro používání ramenního pásu, mohou
používat dětský zádržný systém skupiny 3.
U dětských zádržných systémů skupiny 3 je
břišní pás umístěn na pánvi dítěte. Dítě musí
být dostatečně velké, aby ramenní pás pro-
cházel přes jeho hrudník, nikoli přes krk.
Obr. D znázorňuje příklad správného umís-
tění dítěte v dětském zádržném systému
skupiny 3 na zadním sedadle.
Obr. BObr. CObr. D
BEZPEČNOST
134

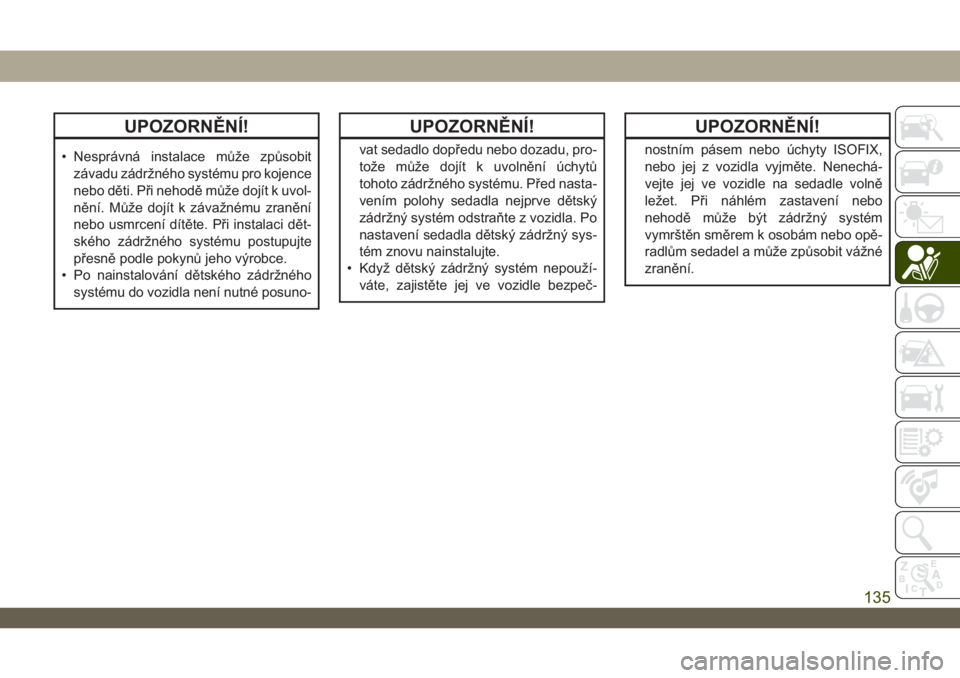

UPOZORNĚNÍ!
• Nesprávná instalace může způsobit
závadu zádržného systému pro kojence
nebo děti. Při nehodě může dojít k uvol-
nění. Může dojít k závažnému zranění
nebo usmrcení dítěte. Při instalaci dět-
ského zádržného systému postupujte
přesně podle pokynů jeho výrobce.
• Po nainstalování dětského zádržného
systému do vozidla není nutné posuno-
UPOZORNĚNÍ!
vat sedadlo dopředu nebo dozadu, pro-
tože může dojít k uvolnění úchytů
tohoto zádržného systému. Před nasta-
vením polohy sedadla nejprve dětský
zádržný systém odstraňte z vozidla. Po
nastavení sedadla dětský zádržný sys-
tém znovu nainstalujte.
• Když dětský zádržný systém nepouží-
váte, zajistěte jej ve vozidle bezpeč-
UPOZORNĚNÍ!
nostním pásem nebo úchyty ISOFIX,
nebo jej z vozidla vyjměte. Nenechá-
vejte jej ve vozidle na sedadle volně
ležet. Při náhlém zastavení nebo
nehodě může být zádržný systém
vymrštěn směrem k osobám nebo opě-
radlům sedadel a může způsobit vážné
zranění.
135

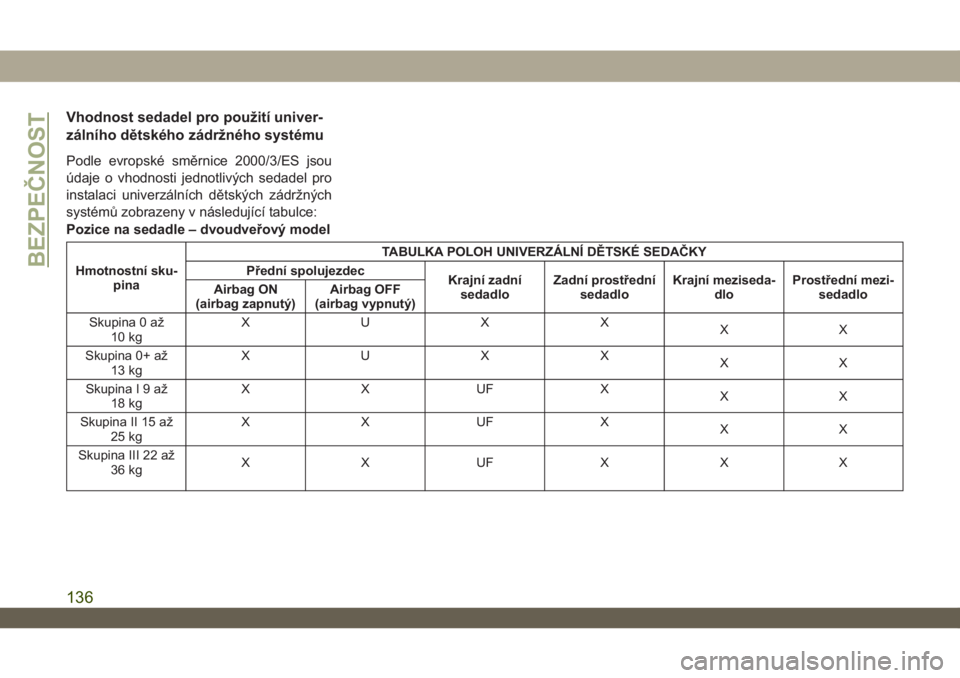

Vhodnost sedadel pro použití univer-
zálního dětského zádržného systému
Podle evropské směrnice 2000/3/ES jsou
údaje o vhodnosti jednotlivých sedadel pro
instalaci univerzálních dětských zádržných
systémů zobrazeny v následující tabulce:
Pozice na sedadle – dvoudveřový model
Hmotnostní sku-
pinaTABULKA POLOH UNIVERZÁLNÍ DĚTSKÉ SEDAČKY
Přední spolujezdec
Krajní zadní
sedadloZadní prostřední
sedadloKrajní meziseda-
dloProstřední mezi-
sedadlo Airbag ON
(airbag zapnutý)Airbag OFF
(airbag vypnutý)
Skupina 0 až
10 kgXUXX
XX
Skupina 0+ až
13 kgXUXX
XX
SkupinaI9až
18 kgX X UF X
XX
Skupina II 15 až
25 kgX X UF X
XX
Skupina III 22 až
36 kgX X UF X X XBEZPEČNOST
136

Pozice na sedadle – čtyřdveřový model
Hmotnostní sku-
pinaTABULKA POLOH UNIVERZÁLNÍ DĚTSKÉ SEDAČKY
Přední spolujezdec
Krajní zadní
sedadloZadní prostřední
sedadloKrajní meziseda-
dloProstřední mezi-
sedadlo Airbag ON
(airbag zapnutý)Airbag OFF
(airbag vypnutý)
Skupina 0 až
10 kgXUXU
XX
Skupina 0+ až
13 kgXUXU
XX
SkupinaI9až
18 kgX X UF U
XX
Skupina II 15 až
25 kgX X UF U
XX
Skupina III 22 až
36 kgX X UF U X X
Význam písmen použitých v tabulce výše:
• U = Vhodné pro zádržné systémy „univer-
zální“ kategorie schválené k použití v dané
hmotnostní skupině.• UF = Vhodné pro zádržné systémy „univer-
zální“ kategorie používané v poloze ve
směru jízdy a schválené k použití v dané
hmotnostní skupině.
• X = Sedadlo není vhodné pro děti dané
hmotnostní skupiny.Pokud hlavová opěrka překáží při montáži
dětského zádržného systému, upravte hla-
vovou opěrku (pokud je nastavitelná).
137

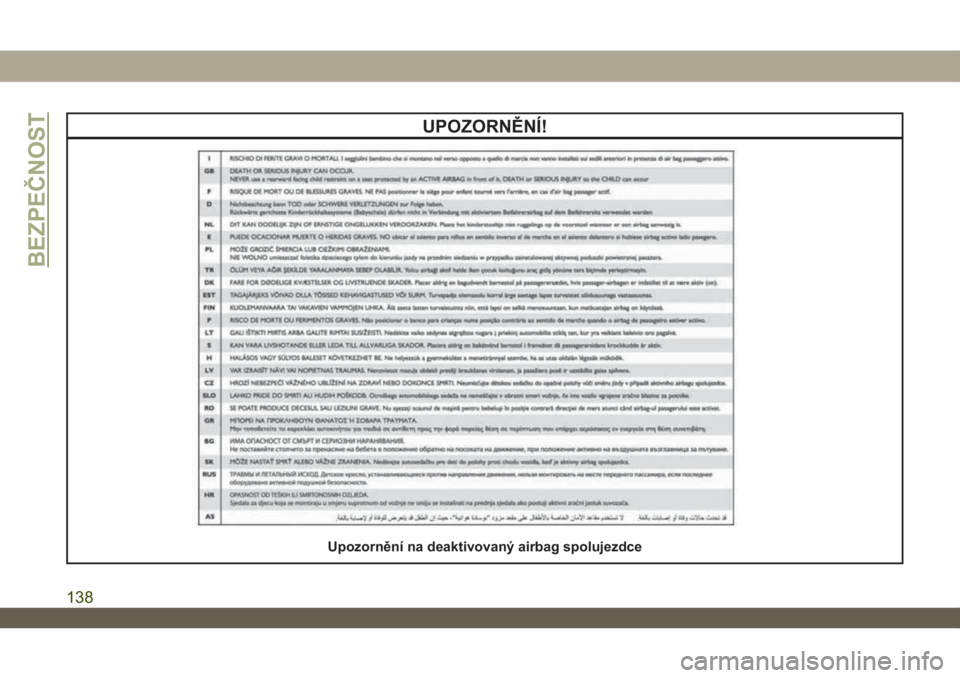

UPOZORNĚNÍ!
Upozornění na deaktivovaný airbag spolujezdce
BEZPEČNOST
138
