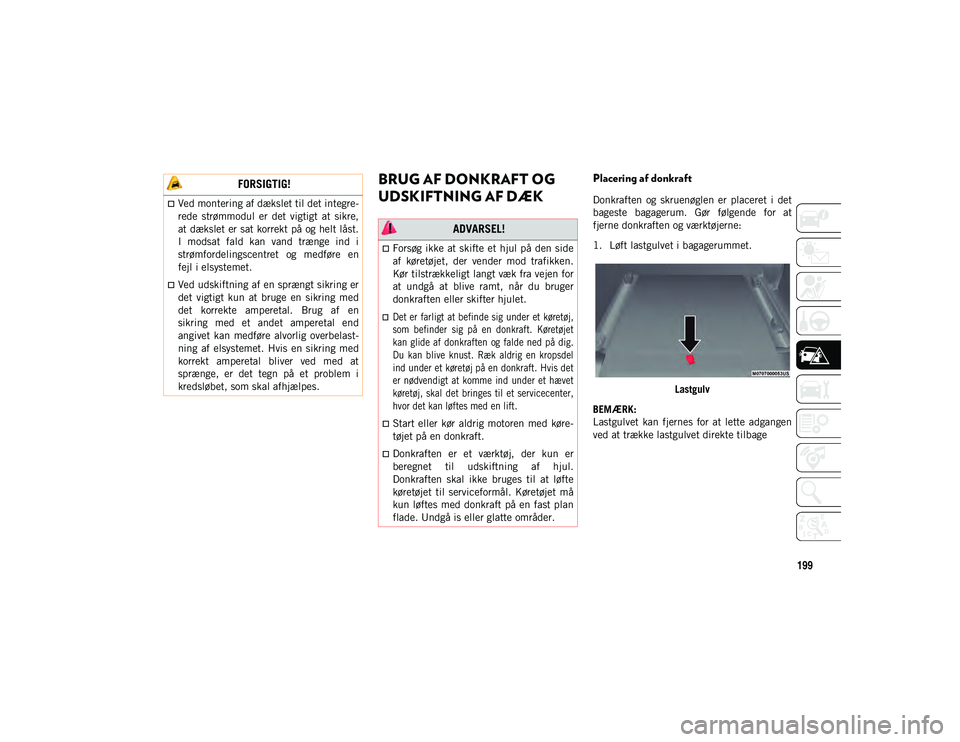

BRUG AF DONKRAFT OG
UDSKIFTNING AF DÆKPlacering af donkraft
Donkraften og skruenøglen er placeret i det
bageste bagagerum. Gør følgende for at
fjerne donkraften og værktøjerne:
1. Løft lastgulvet i bagagerummet.Lastgulv
BEMÆRK:
Lastgulvet kan fjernes for at lette adgangen
ved at trække lastgulvet direkte tilbage
FORSIGTIG!
Ved montering af dækslet til det integre-
rede strømmodul er det vigtigt at sikre,
at dækslet er sat korrekt på og helt låst.
I modsat fald kan vand trænge ind i
strømfordelingscentret og medføre en
fejl i elsystemet.
Ved udskiftning af en sprængt sikring er
det vigtigt kun at bruge en sikring med
det korrekte amperetal. Brug af en
sikring med et andet amperetal end
angivet kan medføre alvorlig overbelast -
ning af elsystemet. Hvis en sikring med
korrekt amperetal bliver ved med at
sprænge, er det tegn på et problem i
kredsløbet, som skal afhjælpes.
ADVARSEL!
Forsøg ikke at skifte et hjul på den side
af køretøjet, der vender mod trafikken.
Kør tilstrækkeligt langt væk fra vejen for
at undgå at blive ramt, når du bruger
donkraften eller skifter hjulet.

Det er farligt at befinde sig under et køretøj,
som befinder sig på en donkraft. Køretøjet
kan glide af donkraften og falde ned på dig.
Du kan blive knust. Ræk aldrig en kropsdel
ind under et køretøj på en donkraft. Hvis det
er nødvendigt at komme ind under et hævet
køretøj, skal det bringes til et servicecenter,
hvor det kan løftes med en lift.

Start eller kør aldrig motoren med køre-
tøjet på en donkraft.
Donkraften er et værktøj, der kun er
beregnet til udskiftning af hjul.
Donkraften skal ikke bruges til at løfte
køretøjet til serviceformål. Køretøjet må
kun løftes med donkraft på en fast plan
flade. Undgå is eller glatte områder.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 199

NØDSITUATION
200

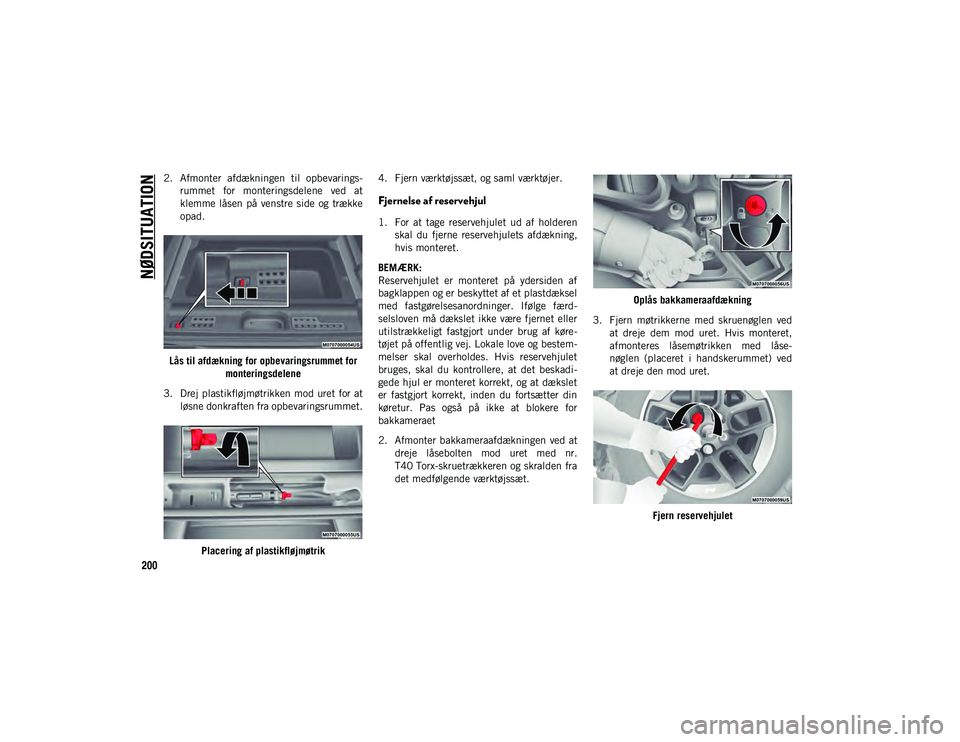

2. Afmonter afdækningen til opbevarings-
rummet for monteringsdelene ved at
klemme låsen på venstre side og trække
opad.
Lås til afdækning for opbevaringsrummet for monteringsdelene
3. Drej plastikfløjmøtrikken mod uret for at løsne donkraften fra opbevaringsrummet.
Placering af plastikfløjmøtrik 4. Fjern værktøjssæt, og saml værktøjer.
Fjernelse af reservehjul
1. For at tage reservehjulet ud af holderen
skal du fjerne reservehjulets afdækning,
hvis monteret.
BEMÆRK:
Reservehjulet er monteret på ydersiden af
bagklappen og er beskyttet af et plastdæksel
med fastgørelsesanordninger. Ifølge færd -
selsloven må dækslet ikke være fjernet eller
utilstrækkeligt fastgjort under brug af køre -
tøjet på offentlig vej. Lokale love og bestem -
melser skal overholdes. Hvis reservehjulet
bruges, skal du kontrollere, at det beskadi -
gede hjul er monteret korrekt, og at dækslet
er fastgjort korrekt, inden du fortsætter din
køretur. Pas også på ikke at blokere for
bakkameraet
2. Afmonter bakkameraafdækningen ved at dreje låsebolten mod uret med nr.
T40 Torx-skruetrækkeren og skralden fra
det medfølgende værktøjssæt. Oplås bakkameraafdækning
3. Fjern møtrikkerne med skruenøglen ved at dreje dem mod uret. Hvis monteret,
afmonteres låsemøtrikken med låse -
nøglen (placeret i handskerummet) ved
at dreje den mod uret.
Fjern reservehjulet
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 200

201
(Forsættes)
(Forsættes)

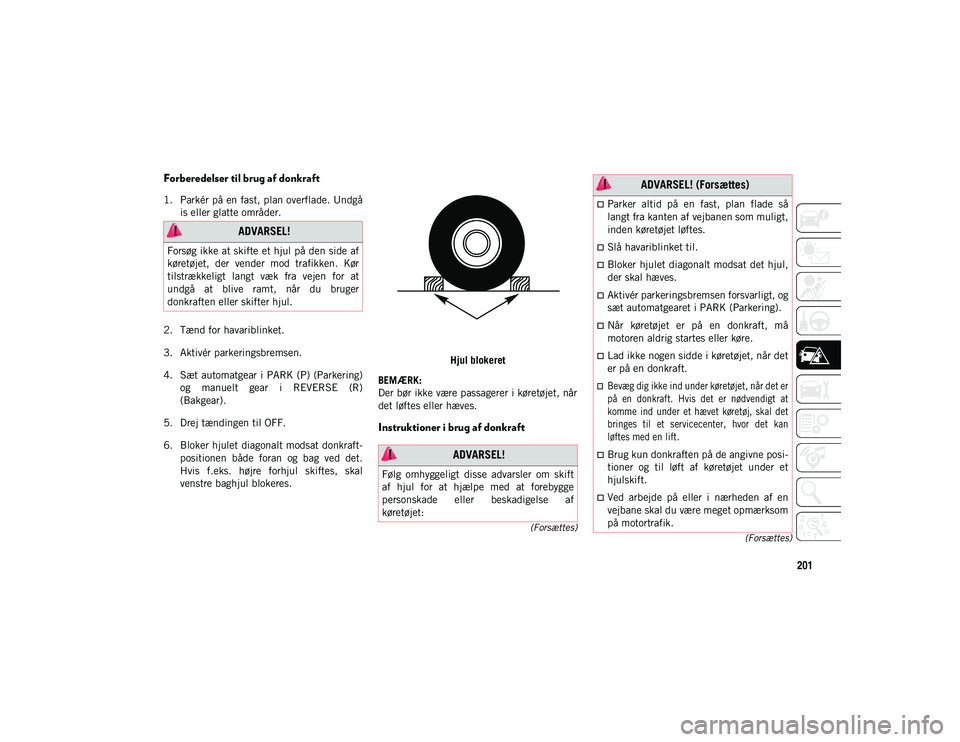

Forberedelser til brug af donkraft
1. Parkér på en fast, plan overflade. Undgå
is eller glatte områder.
2. Tænd for havariblinket.
3. Aktivér parkeringsbremsen.
4. Sæt automatgear i PARK (P) (Parkering) og manuelt gear i REVERSE (R)
(Bakgear).
5. Drej tændingen til OFF.
6. Bloker hjulet diagonalt modsat donkraft -
positionen både foran og bag ved det.
Hvis f.eks. højre forhjul skiftes, skal
venstre baghjul blokeres. Hjul blokeret
BEMÆRK:
Der bør ikke være passagerer i køretøjet, når
det løftes eller hæves.
Instruktioner i brug af donkraft
ADVARSEL!
Forsøg ikke at skifte et hjul på den side af
køretøjet, der vender mod trafikken. Kør
tilstrækkeligt langt væk fra vejen for at
undgå at blive ramt, når du bruger
donkraften eller skifter hjul.
ADVARSEL!
Følg omhyggeligt disse advarsler om skift
af hjul for at hjælpe med at forebygge
personskade eller beskadigelse af
køretøjet:
Parker altid på en fast, plan flade så
langt fra kanten af vejbanen som muligt,
inden køretøjet løftes.
Slå havariblinket til.
Bloker hjulet diagonalt modsat det hjul,
der skal hæves.
Aktivér parkeringsbremsen forsvarligt, og
sæt automatgearet i PARK (Parkering).
Når køretøjet er på en donkraft, må
motoren aldrig startes eller køre.
Lad ikke nogen sidde i køretøjet, når det
er på en donkraft.

Bevæg dig ikke ind under køretøjet, når det er
på en donkraft. Hvis det er nødvendigt at
komme ind under et hævet køretøj, skal det
bringes til et servicecenter, hvor det kan
løftes med en lift.

Brug kun donkraften på de angivne posi -
tioner og til løft af køretøjet under et
hjulskift.
Ved arbejde på eller i nærheden af en
vejbane skal du være meget opmærksom
på motortrafik.
ADVARSEL! (Forsættes)
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 201

NØDSITUATION
202

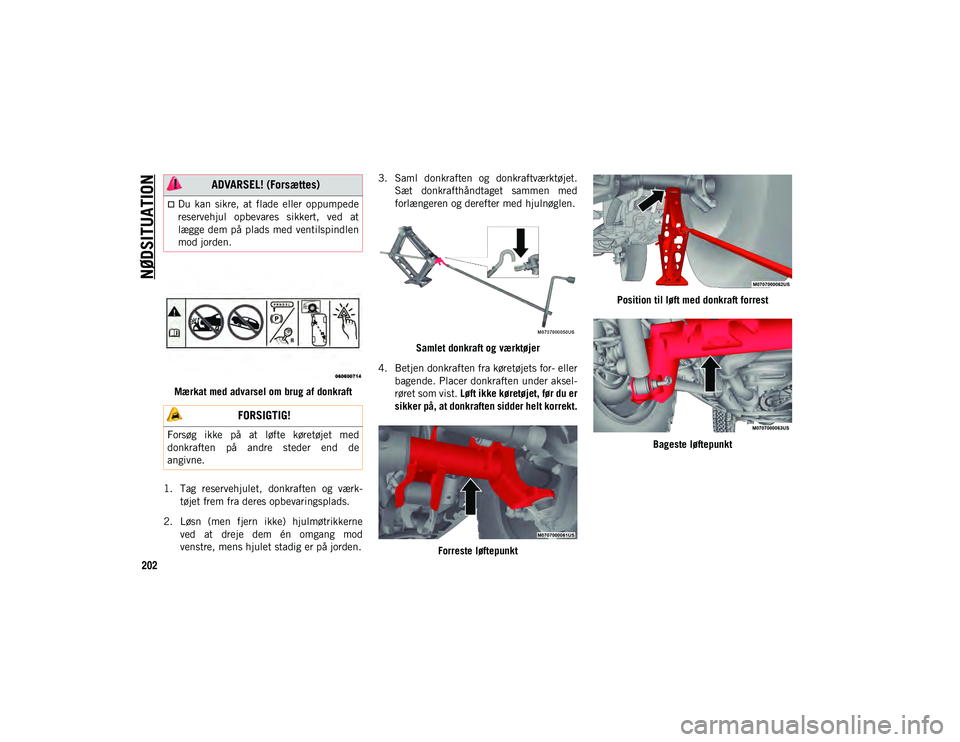

Mærkat med advarsel om brug af donkraft
1. Tag reservehjulet, donkraften og værk -
tøjet frem fra deres opbevaringsplads.
2. Løsn (men fjern ikke) hjulmøtrikkerne ved at dreje dem én omgang mod
venstre, mens hjulet stadig er på jorden. 3. Saml donkraften og donkraftværktøjet.
Sæt donkrafthåndtaget sammen med
forlængeren og derefter med hjulnøglen.
Samlet donkraft og værktøjer
4. Betjen donkraften fra køretøjets for- eller bagende. Placer donkraften under aksel -
røret som vist. Løft ikke køretøjet, før du er
sikker på, at donkraften sidder helt korrekt.
Forreste løftepunkt Position til løft med donkraft forrest
Bageste løftepunkt
Du kan sikre, at flade eller oppumpede
reservehjul opbevares sikkert, ved at
lægge dem på plads med ventilspindlen
mod jorden.
FORSIGTIG!
Forsøg ikke på at løfte køretøjet med
donkraften på andre steder end de
angivne.
ADVARSEL! (Forsættes)
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 202

203

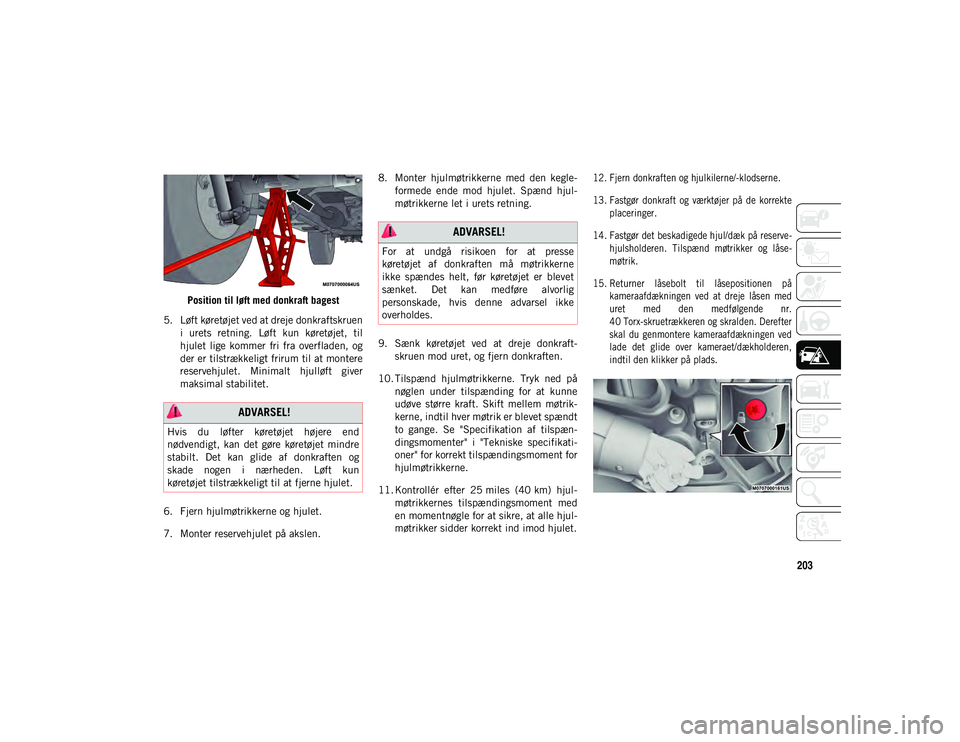

Position til løft med donkraft bagest
5. Løft køretøjet ved at dreje donkraftskruen i urets retning. Løft kun køretøjet, til
hjulet lige kommer fri fra overfladen, og
der er tilstrækkeligt frirum til at montere
reservehjulet. Minimalt hjulløft giver
maksimal stabilitet.
6. Fjern hjulmøtrikkerne og hjulet.
7. Monter reservehjulet på akslen. 8. Monter hjulmøtrikkerne med den kegle
-
formede ende mod hjulet. Spænd hjul -
møtrikkerne let i urets retning.
9. Sænk køretøjet ved at dreje donkraft -
skruen mod uret, og fjern donkraften.
10. Tilspænd hjulmøtrikkerne. Tryk ned på nøglen under tilspænding for at kunne
udøve større kraft. Skift mellem møtrik -
kerne, indtil hver møtrik er blevet spændt
to gange. Se "Specifikation af tilspæn -
dingsmomenter" i "Tekniske specifikati -
oner" for korrekt tilspændingsmoment for
hjulmøtrikkerne.
11. Kontrollér efter 25 miles (40 km) hjul -
møtrikkernes tilspændingsmoment med
en momentnøgle for at sikre, at alle hjul -
møtrikker sidder korrekt ind imod hjulet.
12. Fjern donkraften og hjulkilerne/-klodserne.
13. Fastgør donkraft og værktøjer på de korrekte
placeringer.
14. Fastgør det beskadigede hjul/dæk på reserve -
hjulsholderen. Tilspænd møtrikker og låse -
møtrik.
15. Returner låsebolt til låsepositionen på kameraafdækningen ved at dreje låsen med
uret med den medfølgende nr.
40 Torx-skruetrækkeren og skralden. Derefter
skal du genmontere kameraafdækningen ved
lade det glide over kameraet/dækholderen,
indtil den klikker på plads.

ADVARSEL!
Hvis du løfter køretøjet højere end
nødvendigt, kan det gøre køretøjet mindre
stabilt. Det kan glide af donkraften og
skade nogen i nærheden. Løft kun
køretøjet tilstrækkeligt til at fjerne hjulet.
ADVARSEL!
For at undgå risikoen for at presse
køretøjet af donkraften må møtrikkerne
ikke spændes helt, før køretøjet er blevet
sænket. Det kan medføre alvorlig
personskade, hvis denne advarsel ikke
overholdes.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 203

NØDSITUATION
204

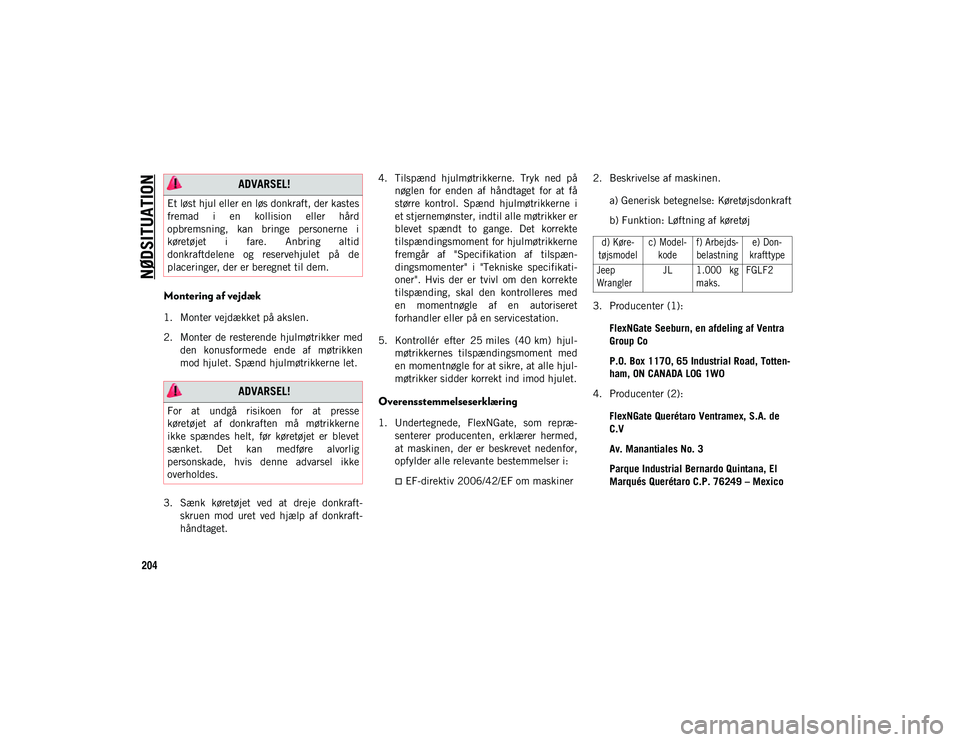

Montering af vejdæk
1. Monter vejdækket på akslen.
2. Monter de resterende hjulmøtrikker medden konusformede ende af møtrikken
mod hjulet. Spænd hjulmøtrikkerne let.
3. Sænk køretøjet ved at dreje donkraft -
skruen mod uret ved hjælp af donkraft -
håndtaget. 4. Tilspænd hjulmøtrikkerne. Tryk ned på
nøglen for enden af håndtaget for at få
større kontrol. Spænd hjulmøtrikkerne i
et stjernemønster, indtil alle møtrikker er
blevet spændt to gange. Det korrekte
tilspændingsmoment for hjulmøtrikkerne
fremgår af "Specifikation af tilspæn -
dingsmomenter" i "Tekniske specifikati -
oner". Hvis der er tvivl om den korrekte
tilspænding, skal den kontrolleres med
en momentnøgle af en autoriseret
forhandler eller på en servicestation.
5. Kontrollér efter 25 miles (40 km) hjul -
møtrikkernes tilspændingsmoment med
en momentnøgle for at sikre, at alle hjul -
møtrikker sidder korrekt ind imod hjulet.
Overensstemmelseserklæring
1. Undertegnede, FlexNGate, som repræ -
senterer producenten, erklærer hermed,
at maskinen, der er beskrevet nedenfor,
opfylder alle relevante bestemmelser i:
EF-direktiv 2006/42/EF om maskiner 2. Beskrivelse af maskinen.
a) Generisk betegnelse: Køretøjsdonkraft
b) Funktion: Løftning af køretøj
3. Producenter (1): FlexNGate Seeburn, en afdeling af Ventra
Group Co
P.O. Box 1170, 65 Industrial Road, Totten -
ham, ON CANADA L0G 1W0
4. Producenter (2):
FlexNGate Querétaro Ventramex, S.A. de
C.V
Av. Manantiales No. 3
Parque Industrial Bernardo Quintana, El
Marqués Querétaro C.P. 76249 – Mexico
ADVARSEL!
Et løst hjul eller en løs donkraft, der kastes
fremad i en kollision eller hård
opbremsning, kan bringe personerne i
køretøjet i fare. Anbring altid
donkraftdelene og reservehjulet på de
placeringer, der er beregnet til dem.
ADVARSEL!
For at undgå risikoen for at presse
køretøjet af donkraften må møtrikkerne
ikke spændes helt, før køretøjet er blevet
sænket. Det kan medføre alvorlig
personskade, hvis denne advarsel ikke
overholdes.

d) Køre -
tøjsmodel c) Model
-
kode f) Arbejds
-
belastning e) Don
-
krafttype
Jeep
Wrangler JL 1.000 kg
maks. FGLF2

2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 204

205

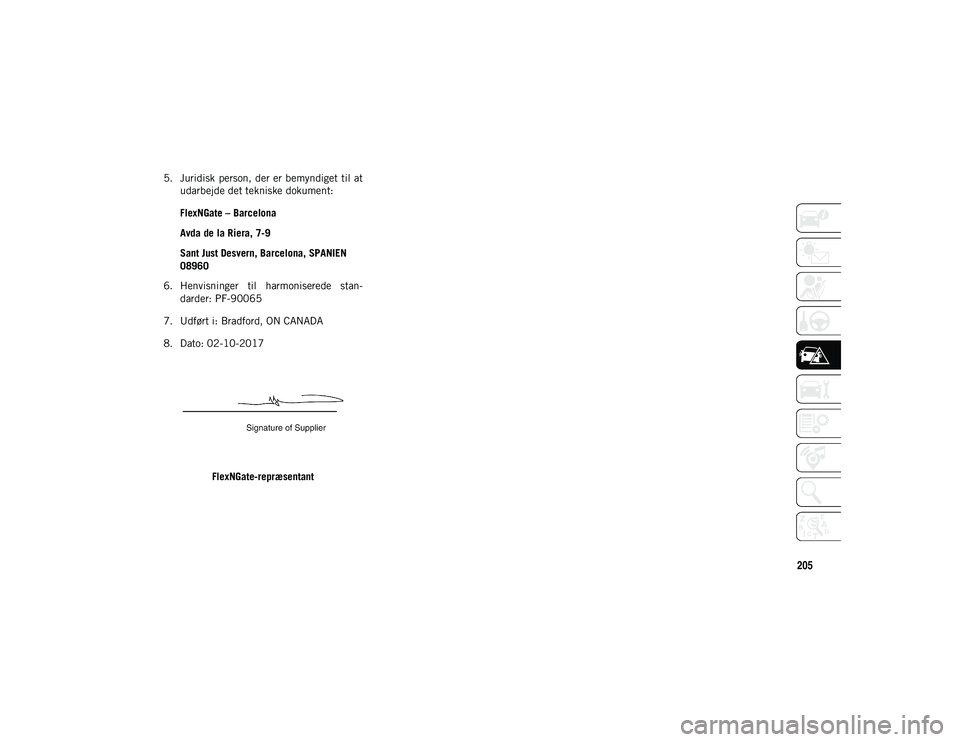

5. Juridisk person, der er bemyndiget til atudarbejde det tekniske dokument:
FlexNGate – Barcelona
Avda de la Riera, 7-9
Sant Just Desvern, Barcelona, SPANIEN
08960
6. Henvisninger til harmoniserede stan -
darder: PF-90065
7. Udført i: Bradford, ON CANADA
8. Dato: 02-10-2017
FlexNGate-repræsentant
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 205

NØDSITUATION
206

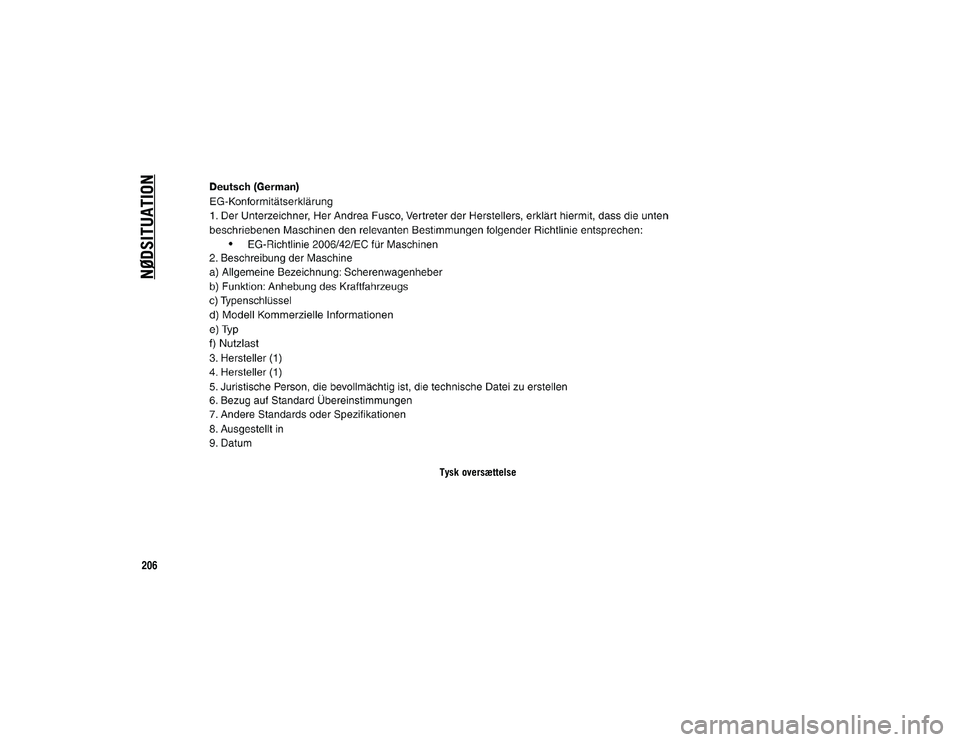

Tysk oversættelse
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 206

207

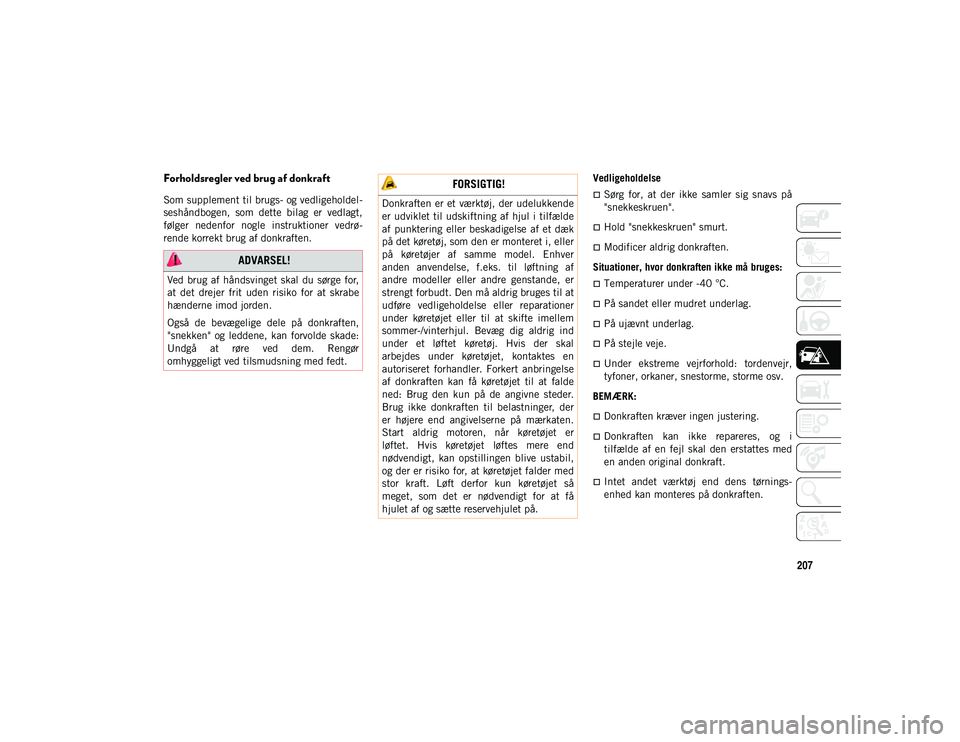

Forholdsregler ved brug af donkraft
Som supplement til brugs- og vedligeholdel-
seshåndbogen, som dette bilag er vedlagt,
følger nedenfor nogle instruktioner vedrø -
rende korrekt brug af donkraften. VedligeholdelseSørg for, at der ikke samler sig snavs på
"snekkeskruen".
Hold "snekkeskruen" smurt.
Modificer aldrig donkraften.
Situationer, hvor donkraften ikke må bruges:
Temperaturer under -40 °C.
På sandet eller mudret underlag.
På ujævnt underlag.
På stejle veje.
Under ekstreme vejrforhold: tordenvejr,
tyfoner, orkaner, snestorme, storme osv.
BEMÆRK:
Donkraften kræver ingen justering.
Donkraften kan ikke repareres, og i
tilfælde af en fejl skal den erstattes med
en anden original donkraft.
Intet andet værktøj end dens tørnings-
enhed kan monteres på donkraften.
ADVARSEL!
Ved brug af håndsvinget skal du sørge for,
at det drejer frit uden risiko for at skrabe
hænderne imod jorden.
Også de bevægelige dele på donkraften,
"snekken" og leddene, kan forvolde skade:
Undgå at røre ved dem. Rengør
omhyggeligt ved tilsmudsning med fedt.
FORSIGTIG!
Donkraften er et værktøj, der udelukkende
er udviklet til udskiftning af hjul i tilfælde
af punktering eller beskadigelse af et dæk
på det køretøj, som den er monteret i, eller
på køretøjer af samme model. Enhver
anden anvendelse, f.eks. til løftning af
andre modeller eller andre genstande, er
strengt forbudt. Den må aldrig bruges til at
udføre vedligeholdelse eller reparationer
under køretøjet eller til at skifte imellem
sommer-/vinterhjul. Bevæg dig aldrig ind
under et løftet køretøj. Hvis der skal
arbejdes under køretøjet, kontaktes en
autoriseret forhandler. Forkert anbringelse
af donkraften kan få køretøjet til at falde
ned: Brug den kun på de angivne steder.
Brug ikke donkraften til belastninger, der
er højere end angivelserne på mærkaten.
Start aldrig motoren, når køretøjet er
løftet. Hvis køretøjet løftes mere end
nødvendigt, kan opstillingen blive ustabil,
og der er risiko for, at køretøjet falder med
stor kraft. Løft derfor kun køretøjet så
meget, som det er nødvendigt for at få
hjulet af og sætte reservehjulet på.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 207

NØDSITUATION
208

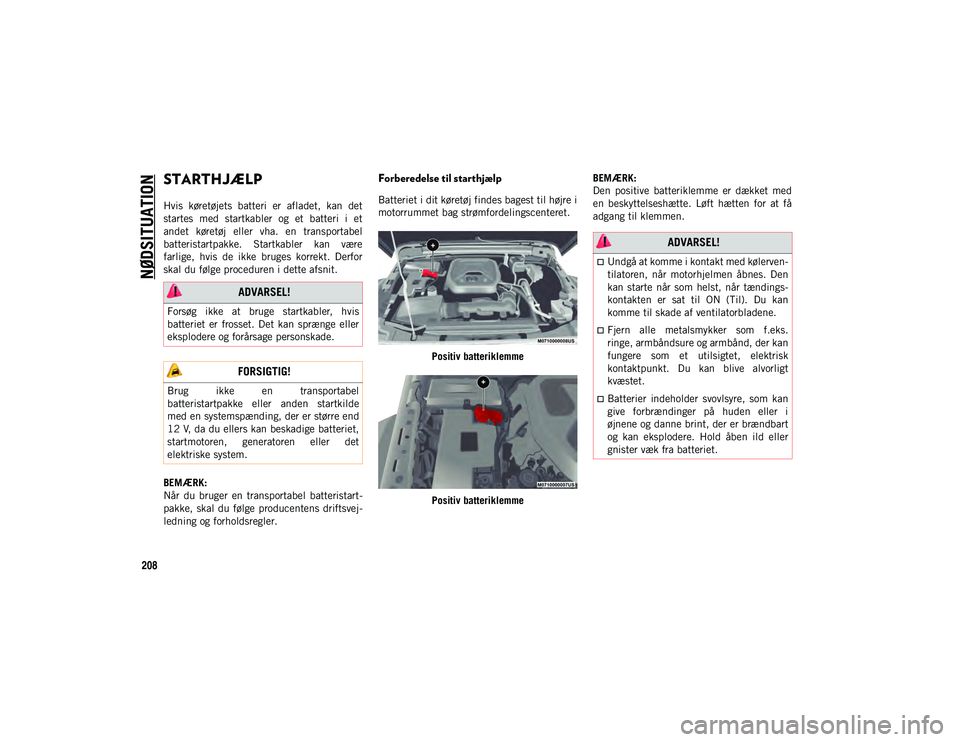

STARTHJÆLP
Hvis køretøjets batteri er afladet, kan det
startes med startkabler og et batteri i et
andet køretøj eller vha. en transportabel
batteristartpakke. Startkabler kan være
farlige, hvis de ikke bruges korrekt. Derfor
skal du følge proceduren i dette afsnit.
BEMÆRK:
Når du bruger en transportabel batteristart-
pakke, skal du følge producentens driftsvej -
ledning og forholdsregler.
Forberedelse til starthjælp
Batteriet i dit køretøj findes bagest til højre i
motorrummet bag strømfordelingscenteret.
Positiv batteriklemme
Positiv batteriklemme BEMÆRK:
Den positive batteriklemme er dækket med
en beskyttelseshætte. Løft hætten for at få
adgang til klemmen.
ADVARSEL!
Forsøg ikke at bruge startkabler, hvis
batteriet er frosset. Det kan sprænge eller
eksplodere og forårsage personskade.
FORSIGTIG!
Brug ikke en transportabel
batteristartpakke eller anden startkilde
med en systemspænding, der er større end
12 V, da du ellers kan beskadige batteriet,
startmotoren, generatoren eller det
elektriske system.
ADVARSEL!
Undgå at komme i kontakt med kølerven
-
tilatoren, når motorhjelmen åbnes. Den
kan starte når som helst, når tændings-
kontakten er sat til ON (Til). Du kan
komme til skade af ventilatorbladene.
Fjern alle metalsmykker som f.eks.
ringe, armbåndsure og armbånd, der kan
fungere som et utilsigtet, elektrisk
kontaktpunkt. Du kan blive alvorligt
kvæstet.
Batterier indeholder svovlsyre, som kan
give forbrændinger på huden eller i
øjnene og danne brint, der er brændbart
og kan eksplodere. Hold åben ild eller
gnister væk fra batteriet.
2020_JEEP_JL_WRANGLER_UG_LHD_EE.book Page 208
