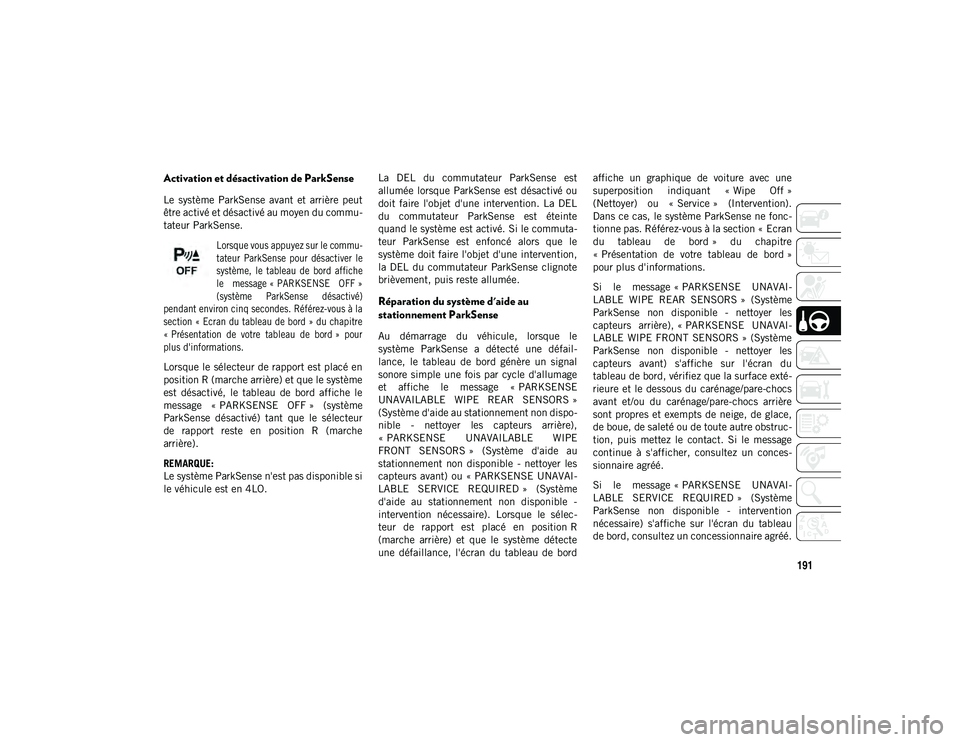

191
Activation et désactivation de ParkSense
Le système ParkSense avant et arrière peut
être activé et désactivé au moyen du commu-
tateur ParkSense.

Lorsque vous appuyez sur le commu -
tateur ParkSense pour désactiver le
système, le tableau de bord affiche
le message « PARKSENSE OFF »
(système ParkSense désactivé)
pendant environ cinq secondes. Référez-vous à la
section « Ecran du tableau de bord » du chapitre
« Présentation de votre tableau de bord » pour
plus d'informations.

Lorsque le sélecteur de rapport est placé en
position R (marche arrière) et que le système
est désactivé, le tableau de bord affiche le
message « PARKSENSE OFF » (système
ParkSense désactivé) tant que le sélecteur
de rapport reste en position R (marche
arrière).
REMARQUE:
Le système ParkSense n'est pas disponible si
le véhicule est en 4LO. La DEL du commutateur ParkSense est
allumée lorsque ParkSense est désactivé ou
doit faire l'objet d'une intervention. La DEL
du commutateur ParkSense est éteinte
quand le système est activé. Si le commuta
-
teur ParkSense est enfoncé alors que le
système doit faire l'objet d'une intervention,
la DEL du commutateur ParkSense clignote
brièvement, puis reste allumée.
Réparation du système d'aide au
stationnement ParkSense
Au démarrage du véhicule, lorsque le
système ParkSense a détecté une défail -
lance, le tableau de bord génère un signal
sonore simple une fois par cycle d'allumage
et affiche le message « PARKSENSE
UNAVAILABLE WIPE REAR SENSORS »
(Système d'aide au stationnement non dispo -
nible - nettoyer les capteurs arrière),
« PARKSENSE UNAVAILABLE WIPE
FRONT SENSORS » (Système d'aide au
stationnement non disponible - nettoyer les
capteurs avant) ou « PARKSENSE UNAVAI -
LABLE SERVICE REQUIRED » (Système
d'aide au stationnement non disponible -
intervention nécessaire). Lorsque le sélec -
teur de rapport est placé en position R
(marche arrière) et que le système détecte
une défaillance, l'écran du tableau de bord affiche un graphique de voiture avec une
superposition indiquant « Wipe Off »
(Nettoyer) ou « Service » (Intervention).
Dans ce cas, le système ParkSense ne fonc -
tionne pas. Référez-vous à la section « Ecran
du tableau de bord » du chapitre
« Présentation de votre tableau de bord »
pour plus d'informations.
Si le message « PARKSENSE UNAVAI -
LABLE WIPE REAR SENSORS » (Système
ParkSense non disponible - nettoyer les
capteurs arrière), « PARKSENSE UNAVAI -
LABLE WIPE FRONT SENSORS » (Système
ParkSense non disponible - nettoyer les
capteurs avant) s'affiche sur l'écran du
tableau de bord, vérifiez que la surface exté -
rieure et le dessous du carénage/pare-chocs
avant et/ou du carénage/pare-chocs arrière
sont propres et exempts de neige, de glace,
de boue, de saleté ou de toute autre obstruc -
tion, puis mettez le contact. Si le message
continue à s'afficher, consultez un conces -
sionnaire agréé.
Si le message « PARKSENSE UNAVAI -
LABLE SERVICE REQUIRED » (Système
ParkSense non disponible - intervention
nécessaire) s'affiche sur l'écran du tableau
de bord, consultez un concessionnaire agréé.
2020_JEEP_JL_WRANGLER_UG_LHD_FR.book Page 191

EN CAS D'URGENCE

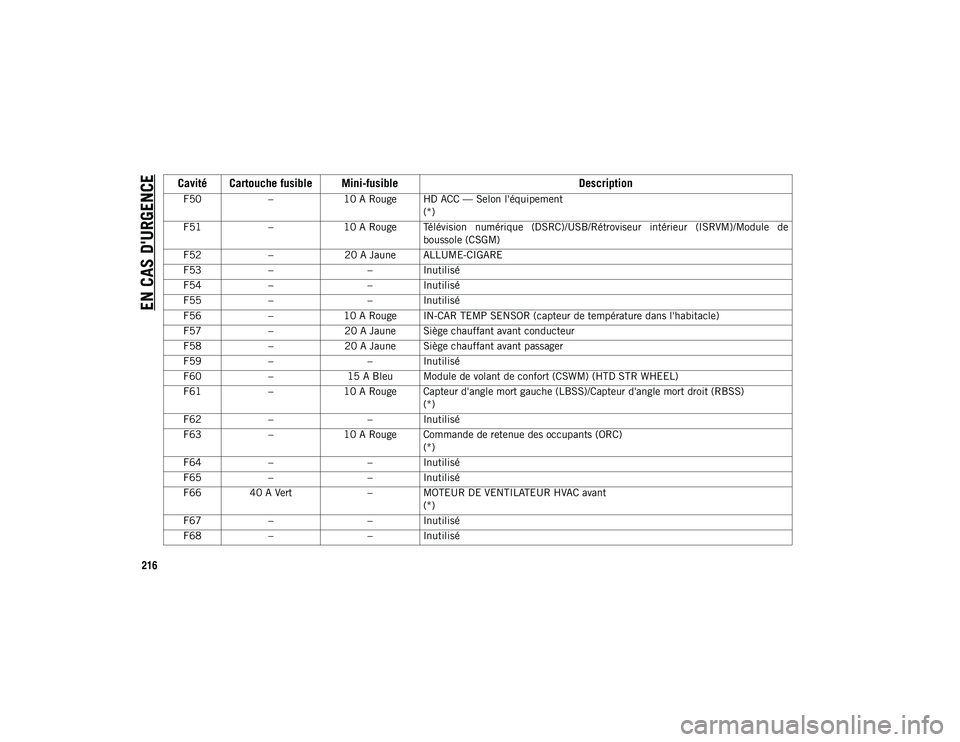

216
F50–10 A Rouge HD ACC — Selon l'équipement
(*)
F51 –10 A Rouge Télévision numérique (DSRC)/USB/Rétroviseur intérieur (ISRVM)/Module de
boussole (CSGM)
F52 –20 A Jaune ALLUME-CIGARE
F53 – – Inutilisé
F54 – – Inutilisé
F55 – – Inutilisé
F56 –10 A Rouge IN-CAR TEMP SENSOR (capteur de température dans l'habitacle)
F57 –20 A Jaune Siège chauffant avant conducteur
F58 –20 A Jaune Siège chauffant avant passager
F59 – – Inutilisé
F60 –15 A Bleu Module de volant de confort (CSWM) (HTD STR WHEEL)
F61 –10 A Rouge Capteur d'angle mort gauche (LBSS)/Capteur d'angle mort droit (RBSS)
(*)
F62 – – Inutilisé
F63 –10 A Rouge Commande de retenue des occupants (ORC)
(*)
F64 – – Inutilisé
F65 – – Inutilisé
F66 40 A Vert – MOTEUR DE VENTILATEUR HVAC avant
(*)
F67 – – Inutilisé
F68 – – Inutilisé
Cavité Cartouche fusible Mini-fusible Description
2020_JEEP_JL_WRANGLER_UG_LHD_FR.book Page 216

EN CAS D'URGENCE

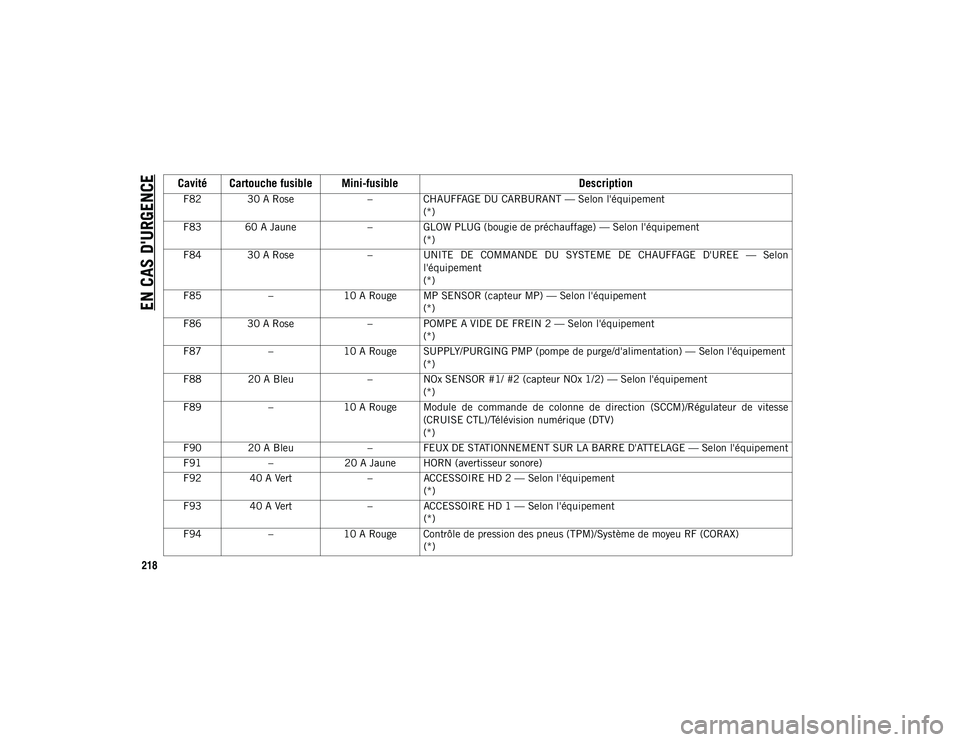

218
F82 30 A Rose– CHAUFFAGE DU CARBURANT — Selon l'équipement
(*)
F83 60 A Jaune – GLOW PLUG (bougie de préchauffage) — Selon l'équipement
(*)
F84 30 A Rose – UNITE DE COMMANDE DU SYSTEME DE CHAUFFAGE D'UREE — Selon
l'équipement
(*)
F85 –10 A Rouge MP SENSOR (capteur MP) — Selon l'équipement
(*)
F86 30 A Rose – POMPE A VIDE DE FREIN 2 — Selon l'équipement
(*)
F87 –10 A Rouge SUPPLY/PURGING PMP (pompe de purge/d'alimentation) — Selon l'équipement
(*)
F88 20 A Bleu – NOx SENSOR #1/ #2 (capteur NOx 1/2) — Selon l'équipement
(*)
F89 –10 A Rouge Module de commande de colonne de direction (SCCM)/Régulateur de vitesse
(CRUISE CTL)/Télévision numérique (DTV)
(*)
F90 20 A Bleu – FEUX DE STATIONNEMENT SUR LA BARRE D'ATTELAGE — Selon l'équipement
F91 –20 A Jaune HORN (avertisseur sonore)
F92 40 A Vert – ACCESSOIRE HD 2 — Selon l'équipement
(*)
F93 40 A Vert – ACCESSOIRE HD 1 — Selon l'équipement
(*)
F94 –10 A Rouge Contrôle de pression des pneus (TPM)/Système de moyeu RF (CORAX)
(*)
Cavité Cartouche fusible Mini-fusible Description
2020_JEEP_JL_WRANGLER_UG_LHD_FR.book Page 218
