USB JEEP WRANGLER UNLIMITED 2021 Руководство по эксплуатации и техобслуживанию (in Russian)

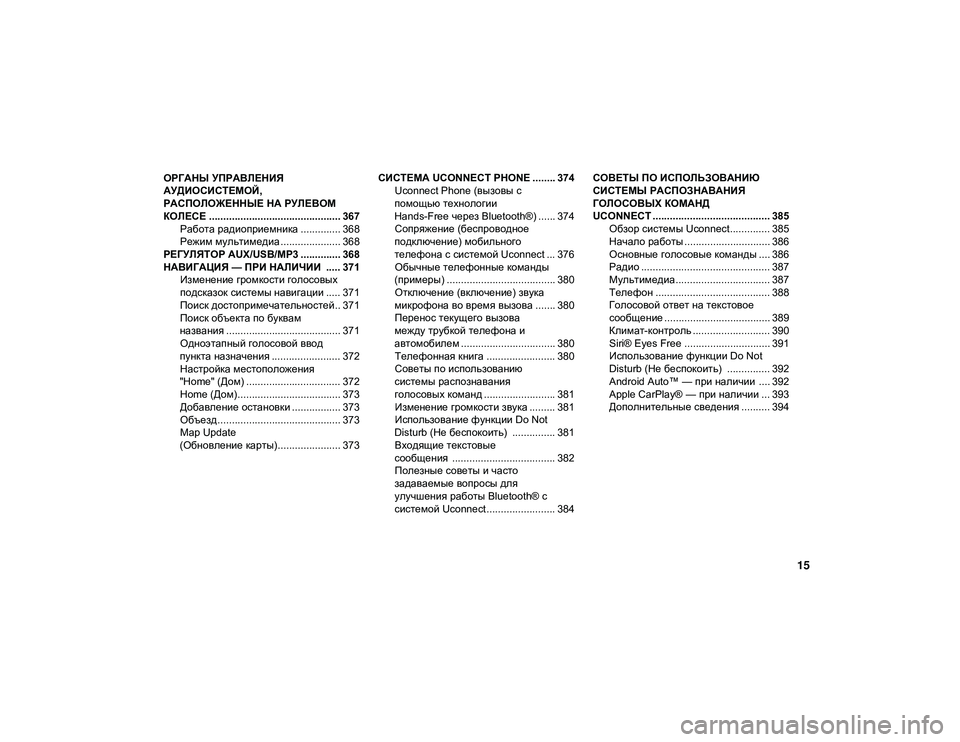

15
ОРГАНЫ УПРАВЛЕНИЯ
АУДИОСИСТЕМОЙ,
РАСПОЛОЖЕННЫЕ НА РУЛЕВОМ
КОЛЕСЕ .............................................. 367Работа радиоприемника .............. 368
Режим мультимедиа ..................... 368
РЕГУЛЯТОР AUX/USB/MP3 .............. 368
НАВИГАЦИЯ — ПРИ НАЛИЧИИ ..... 371 Изменение громкости голосовых
подсказок системы навигации ..... 371 Поиск достопримечательностей.. 371
Поиск объекта по буквам
названия ........................................ 371 Одноэтапный голосовой ввод
пункта назначения ........................ 372 Настройка местоположения
"Home" (Дом) ................................. 372 Home (Дом).................................... 373
Добавление остановки ................. 373
Объезд ........................................... 373
Map Update
(Обновление карты)...................... 373 СИСТЕМА UCONNECT PHONE ........ 374
Uconnect Phone (вызовы с
помощью технологии
Hands-Free через Bluetooth®) ...... 374 Сопряжение (беспроводное
подключение) мобильного
телефона с системой Uconnect ... 376 Обычные телефонные команды
(примеры) ...................................... 380 Отключение (включение) звука
микрофона во время вызова ....... 380 Перенос текущего вызова
между трубкой телефона и
автомобилем ................................. 380 Телефонная книга ........................ 380
Советы по использованию
системы распознавания
голосовых команд ......................... 381 Изменение громкости звука ......... 381
Использование функции Do Not
Disturb (Не беспокоить) ............... 381 Входящие текстовые
сообщения .................................... 382 Полезные советы и часто
задаваемые вопросы для
улучшения работы Bluetooth® с
системой Uconnect ........................ 384 СОВЕТЫ ПО ИСПОЛЬЗОВАНИЮ
СИСТЕМЫ РАСПОЗНАВАНИЯ
ГОЛОСОВЫХ КОМАНД
UCONNECT ......................................... 385
Обзор системы Uconnect.............. 385
Начало работы .............................. 386
Основные голосовые команды .... 386
Радио ............................................. 387
Мультимедиа................................. 387
Телефон ........................................ 388
Голосовой ответ на текстовое
сообщение ..................................... 389 Климат-контроль ........................... 390
Siri® Eyes Free .............................. 391
Использование функции Do Not
Disturb (Не беспокоить) ............... 392 Android Auto™ — при наличии .... 392
Apple CarPlay® — при наличии ... 393
Дополнительные сведения .......... 394
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 15

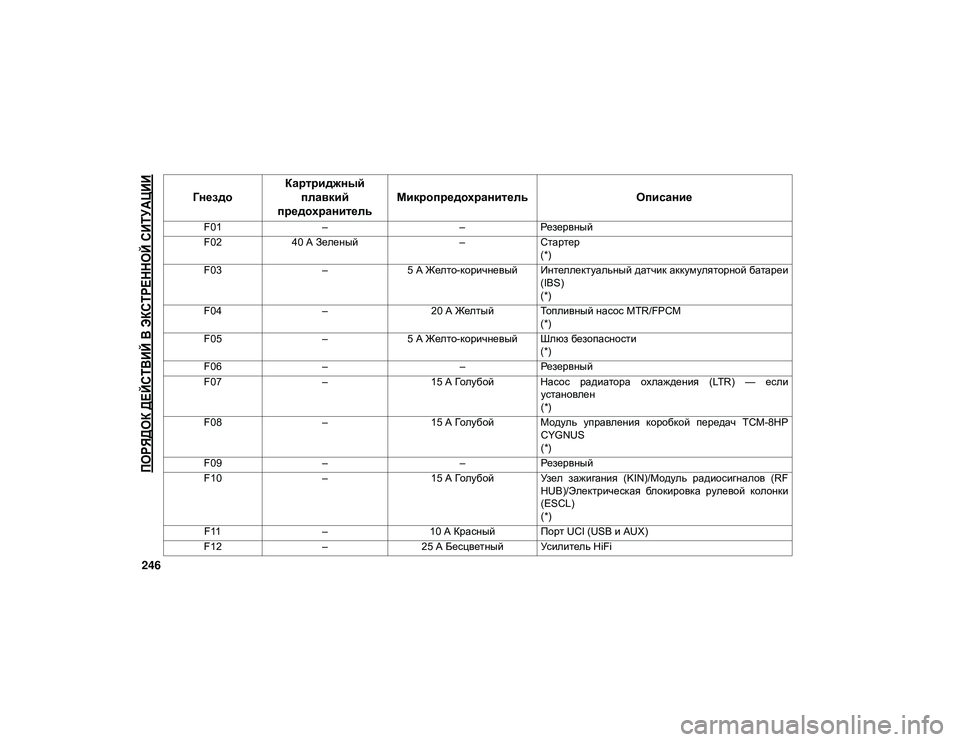

ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ

246Гнездо
Картриджный
плавкий
предохранитель Микропредохранитель
Описание
F01– –Резервный
F02 40 А Зеленый –Стартер
(*)
F03 –5 А Желто-коричневый Интеллектуальный датчик аккумуляторной батареи
(IBS)
(*)
F04 –20 А Желтый Топливный насос MTR/FPCM
(*)
F05 –
5 А Желто-коричневый Шлюз безопасности
(*)
F06 – –Резервный
F07 –15 А Голубой Насос радиатора охлаждения (LTR) — если
установлен
(*)
F08 –15 А Голубой Модуль управления коробкой передач TCM-8HP
CYGNUS
(*)
F09 – –Резервный
F10 –15 А Голубой Узел зажигания (KIN)/Модуль радиосигналов (RF
HUB)/Электрическая блокировка рулевой колонки
(ESCL)
(*)
F11 –10 А Красный Порт UCI (USB и AUX)
F12 –25 А Бесцветный Усилитель HiFi
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 246

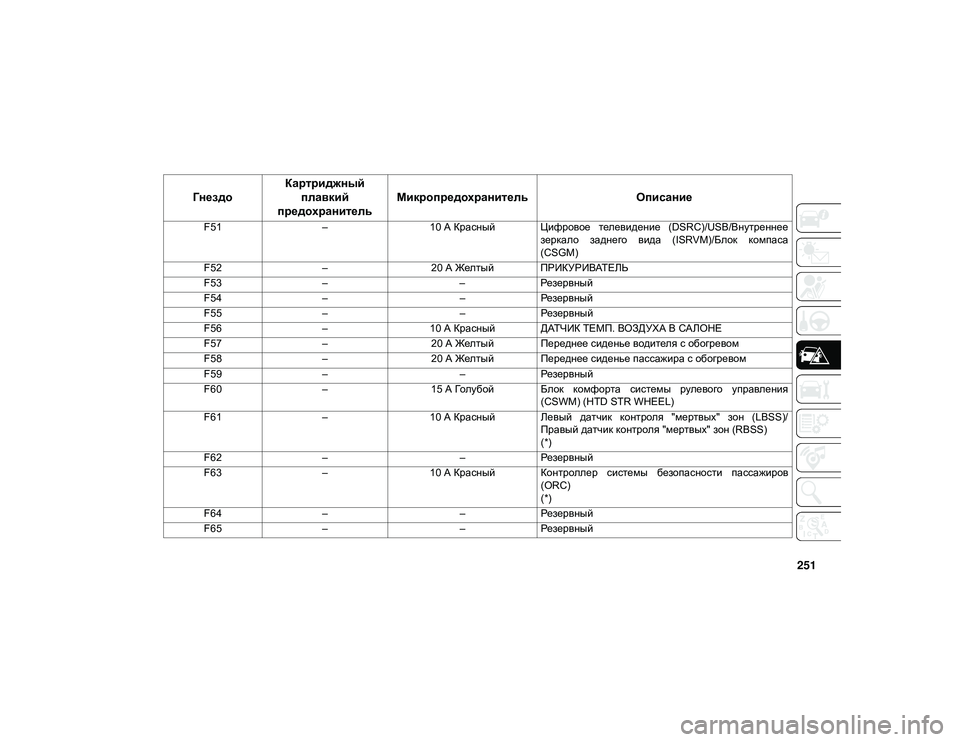

251
F51–10 А Красный Цифровое телевидение (DSRC)/USB/Внутреннее
зеркало заднего вида (ISRVM)/Блок компаса
(CSGM)
F52 –20 А Желтый ПРИКУРИВАТЕЛЬ
F53 – –Резервный
F54 – –Резервный
F55 – –Резервный
F56 –10 А Красный ДАТЧИК ТЕМП. ВОЗДУХА В САЛОНЕ
F57 –20 А Желтый Переднее сиденье водителя с обогревом
F58 –20 А Желтый Переднее сиденье пассажира с обогревом
F59 – –Резервный
F60 –15 А Голубой Блок комфорта системы рулевого управления
(CSWM) (HTD STR WHEEL)
F61 –10 А Красный Левый датчик контроля "мертвых" зон (LBSS)/
Правый датчик контроля "мертвых" зон (RBSS)
(*)
F62 – –Резервный
F63 –10 А Красный Контроллер системы безопасности пассажиров
(ORC)
(*)
F64 – –Резервный
F65 – –Резервный
Гнездо Картриджный
плавкий
предохранитель Микропредохранитель
Описание
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 251

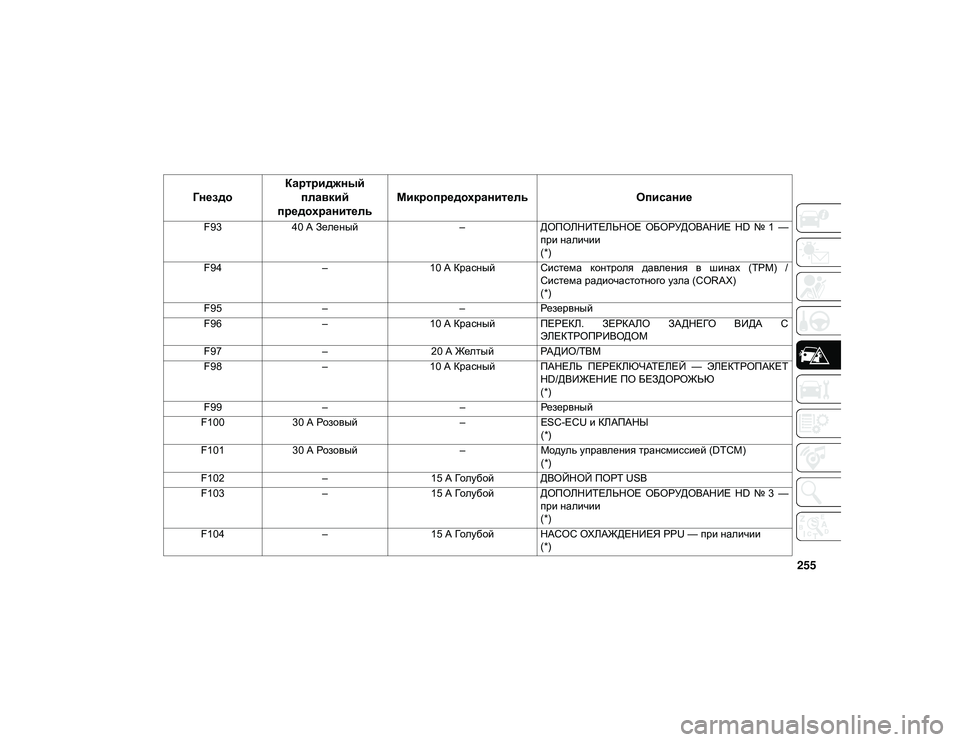

255
F9340 А Зеленый –ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ HD № 1 —
при наличии
(*)
F94 –10 А Красный Система контроля давления в шинах (TPM) /
Система радиочастотного узла (CORAX)
(*)
F95 – –Резервный
F96 –10 А Красный ПЕРЕКЛ. ЗЕРКАЛО ЗАДНЕГО ВИДА С
ЭЛЕКТРОПРИВОДОМ
F97 –20 А Желтый РАДИО/TBM
F98 –10 А Красный ПАНЕЛЬ ПЕРЕКЛЮЧАТЕЛЕЙ — ЭЛЕКТРОПАКЕТ
HD/ДВИЖЕНИЕ ПО БЕЗДОРОЖЬЮ
(*)
F99 – –Резервный
F100 30 А Розовый –ESC-ECU и КЛАПАНЫ
(*)
F101 30 А Розовый –Модуль управления трансмиссией (DTCM)
(*)
F102 –15 А Голубой ДВОЙНОЙ ПОРТ USB
F103 –15 А Голубой ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ HD № 3 —
при наличии
(*)
F104 –15 А Голубой НАСОС ОХЛАЖДЕНИЕЯ PPU — при наличии
(*)
ГнездоКартриджный
плавкий
предохранитель Микропредохранитель
Описание
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 255

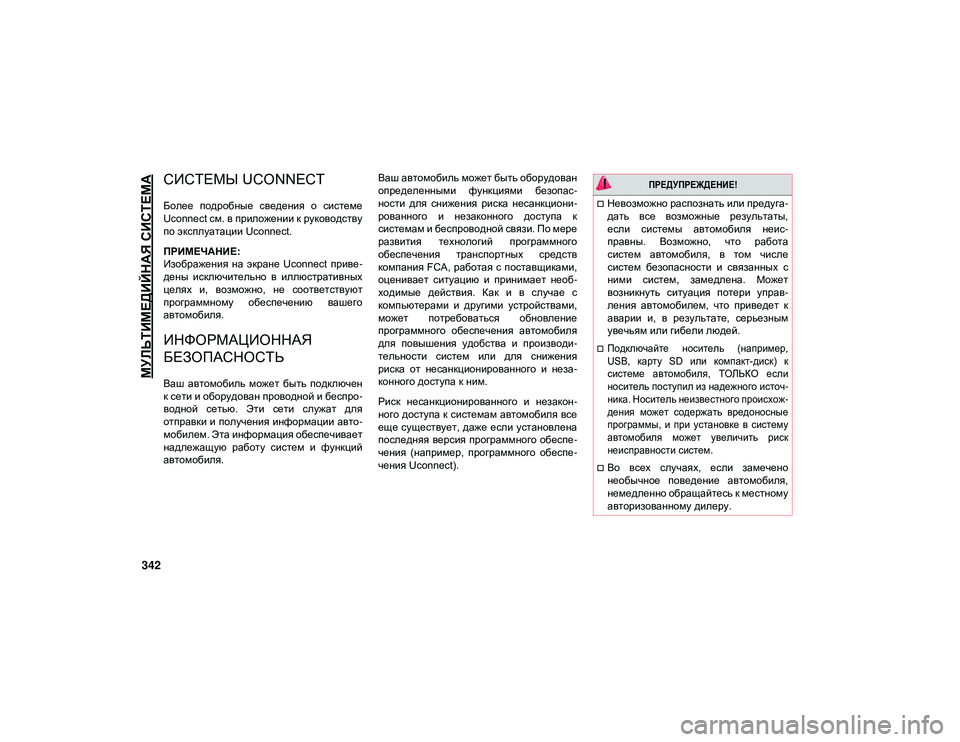

342
МУЛЬТИМЕДИЙНАЯ СИСТЕМА
СИСТЕМЫ UCONNECT
Более подробные сведения о системе
Uconnect см. в приложении к руководству
по эксплуатации Uconnect.
ПРИМЕЧАНИЕ:
Изображения на экране Uconnect приве-
дены исключительно в иллюстративных
целях и, возможно, не соответствуют
программному обеспечению вашего
автомобиля.
ИНФОРМАЦИОННАЯ
БЕЗОПАСНОСТЬ
Ваш автомобиль может быть подключен
к сети и оборудован проводной и беспро -
водной сетью. Эти сети служат для
отправки и получения информации авто -
мобилем. Эта информация обеспечивает
надлежащую работу систем и функций
автомобиля. Ваш автомобиль может быть оборудован
определенными функциями безопас
-
ности для снижения риска несанкциони -
рованного и незаконного доступа к
системам и беспроводной связи. По мере
развития технологий программного
обеспечения транспортных средств
компания FCA, работая с поставщиками,
оценивает ситуацию и принимает необ -
ходимые действия. Как и в случае с
компьютерами и другими устройствами,
может потребоваться обновление
программного обеспечения автомобиля
для повышения удобства и производи -
тельности систем или для снижения
риска от несанкционированного и неза -
конного доступа к ним.
Риск несанкционированного и незакон -
ного доступа к системам автомобиля все
еще существует, даже если установлена
последняя версия программного обеспе -
чения (например, программного обеспе -
чения Uconnect).

ПРЕДУПРЕЖДЕНИЕ!

Невозможно распознать или предуга -
дать все возможные результаты,
если системы автомобиля неис-
правны. Возможно, что работа
систем автомобиля, в том числе
систем безопасности и связанных с
ними систем, замедлена. Может
возникнуть ситуация потери управ -
ления автомобилем, что приведет к
аварии и, в результате, серьезным
увечьям или гибели людей.

Подключайте носитель (например,
USB, карту SD или компакт-диск) к
системе автомобиля, ТОЛЬКО если
носитель поступил из надежного источ -
ника. Носитель неизвестного происхож -
дения может содержать вредоносные
программы, и при установке в систему
автомобиля может увеличить риск
неисправности систем.

Во всех случаях, если замечено
необычное поведение автомобиля,
немедленно обращайтесь к местному
авторизованному дилеру.
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 342

343

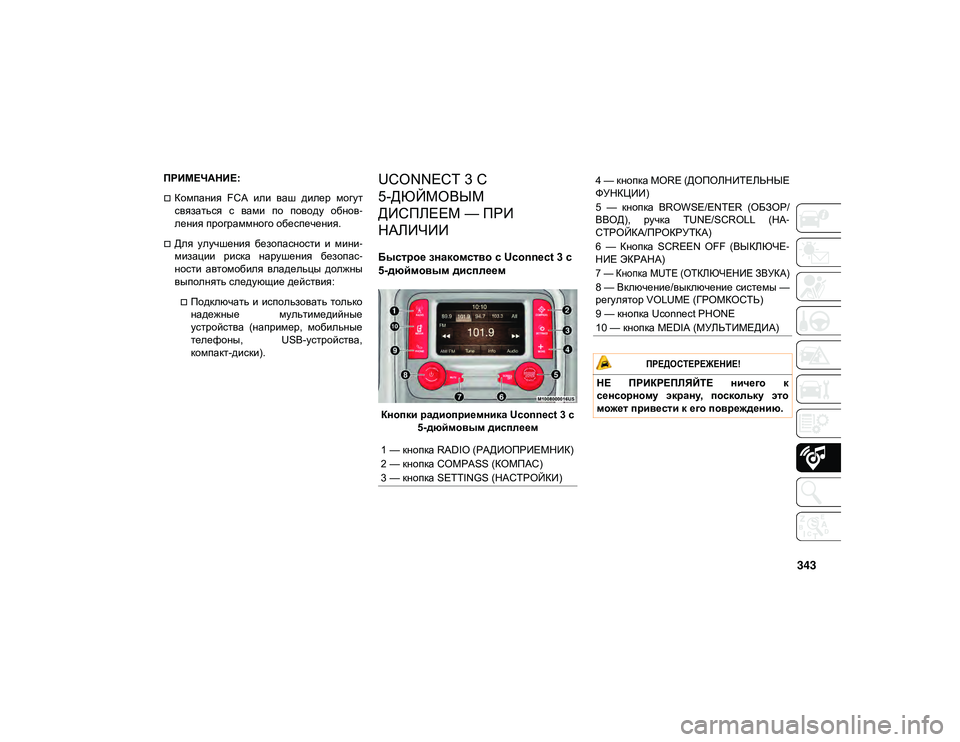

ПРИМЕЧАНИЕ:
Компания FCA или ваш дилер могут
связаться с вами по поводу обнов-
ления программного обеспечения.
Для улучшения безопасности и мини -
мизации риска нарушения безопас-
ности автомобиля владельцы должны
выполнять следующие действия:
Подключать и использовать только
надежные мультимедийные
устройства (например, мобильные
телефоны, USB-устройства,
компакт-диски).
UCONNECT 3 С
5-ДЮЙМОВЫМ
ДИСПЛЕЕМ — ПРИ
НАЛИЧИИ
Быстрое знакомство с Uconnect 3 с
5-дюймовым дисплеем
Кнопки радиоприемника Uconnect 3 с 5-дюймовым дисплеем
1 — кнопка RADIO (РАДИОПРИЕМНИК)
2 — кнопка COMPASS (КОМПАС)
3 — кнопка SETTINGS (НАСТРОЙКИ)
4 — кнопка MORE (ДОПОЛНИТЕЛЬНЫЕ
ФУНКЦИИ)
5 — кнопка BROWSE/ENTER (ОБЗОР/
ВВОД), ручка TUNE/SCROLL (НА -
СТРОЙКА/ПРОКРУТКА)
6 — Кнопка SCREEN OFF (ВЫКЛЮЧЕ -
НИЕ ЭКРАНА)

7 — Кнопка MUTE (ОТКЛЮЧЕНИЕ ЗВУКА)

8 — Включение/выключение системы —
регулятор VOLUME (ГРОМКОСТЬ)
9 — кнопка Uconnect PHONE
10 — кнопка MEDIA (МУЛЬТИМЕДИА)

ПРЕДОСТЕРЕЖЕНИЕ!

НЕ ПРИКРЕПЛЯЙТЕ ничего к
сенсорному экрану, поскольку это
может привести к его повреждению.
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 343

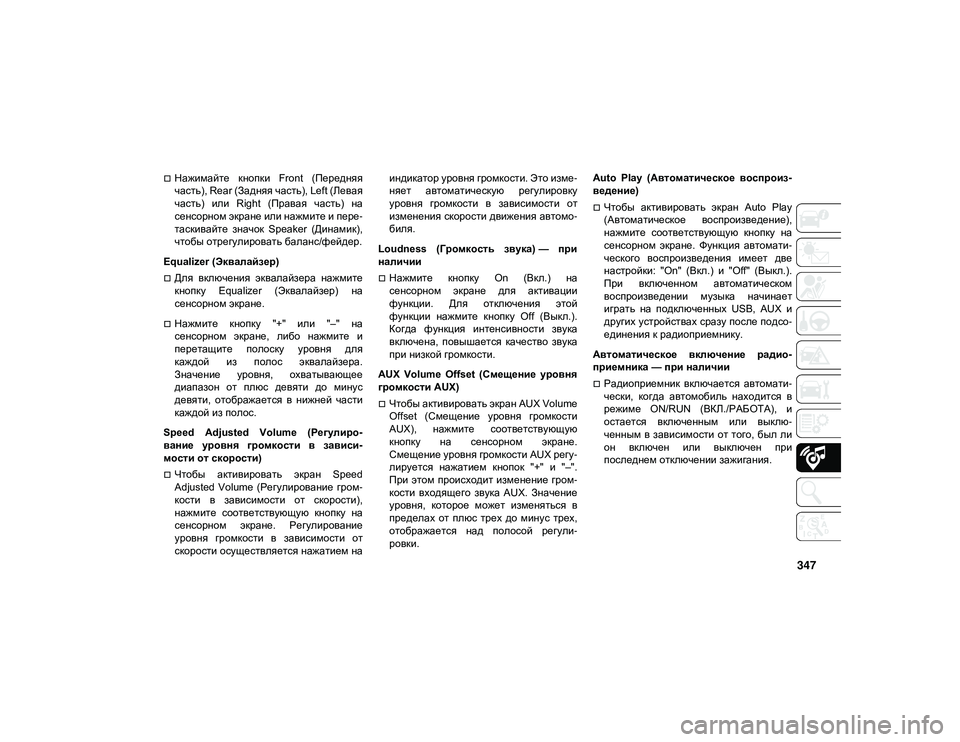

347
Нажимайте кнопки Front (Передняя
часть), Rear (Задняя часть), Left (Левая
часть) или Right (Правая часть) на
сенсорном экране или нажмите и пере-
таскивайте значок Speaker (Динамик),
чтобы отрегулировать баланс/фейдер.
Equalizer (Эквалайзер)
Для включения эквалайзера нажмите
кнопку Equalizer (Эквалайзер) на
сенсорном экране.
Нажмите кнопку "+" или "–" на
сенсорном экране, либо нажмите и
перетащите полоску уровня для
каждой из полос эквалайзера.
Значение уровня, охватывающее
диапазон от плюс девяти до минус
девяти, отображается в нижней части
каждой из полос.
Speed Adjusted Volume (Регулиро -
вание уровня громкости в зависи -
мости от скорости)
Чтобы активировать экран Speed
Adjusted Volume (Регулирование гром -
кости в зависимости от скорости),
нажмите соответствующую кнопку на
сенсорном экране. Регулирование
уровня громкости в зависимости от
скорости осуществляется нажатием на индикатор уровня громкости. Это изме
-
няет автоматическую регулировку
уровня громкости в зависимости от
изменения скорости движения автомо -
биля.
Loudness (Громкость звука) — при
наличии
Нажмите кнопку On (Вкл.) на
сенсорном экране для активации
функции. Для отключения этой
функции нажмите кнопку Off (Выкл.).
Когда функция интенсивности звука
включена, повышается качество звука
при низкой громкости.
AUX Volume Offset (Смещение уровня
громкости AUX)
Чтобы активировать экран AUX Volume
Offset (Смещение уровня громкости
AUX), нажмите соответствующую
кнопку на сенсорном экране.
Смещение уровня громкости AUX регу-
лируется нажатием кнопок "+" и "–".
При этом происходит изменение гром -
кости входящего звука AUX. Значение
уровня, которое может изменяться в
пределах от плюс трех до минус трех,
отображается над полосой регули -
ровки. Auto Play (Автоматическое воспроиз
-
ведение)
Чтобы активировать экран Auto Play
(Автоматическое воспроизведение),
нажмите соответствующую кнопку на
сенсорном экране. Функция автомати -
ческого воспроизведения имеет две
настройки: "On" (Вкл.) и "Off" (Выкл.).
При включенном автоматическом
воспроизведении музыка начинает
играть на подключенных USB, AUX и
других устройствах сразу после подсо -
единения к радиоприемнику.
Автоматическое включение радио -
приемника — при наличии
Радиоприемник включается автомати -
чески, когда автомобиль находится в
режиме ON/RUN (ВКЛ./РАБОТА), и
остается включенным или выклю -
ченным в зависимости от того, был ли
он включен или выключен при
последнем отключении зажигания.
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 347

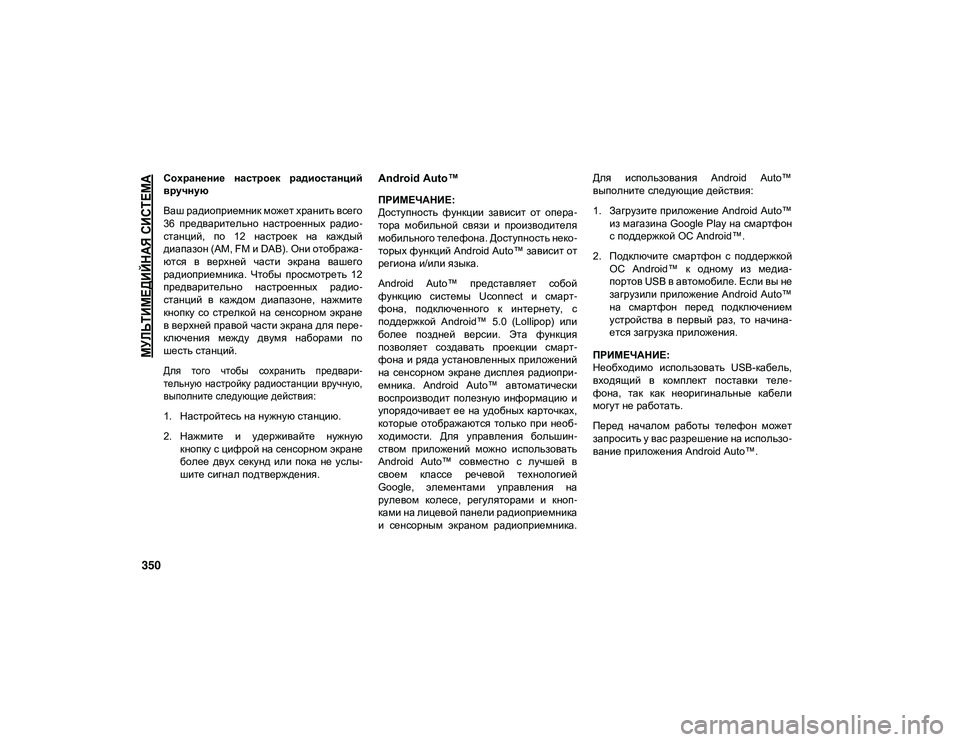

МУЛЬТИМЕДИЙНАЯ СИСТЕМА

350
Сохранение настроек радиостанций
вручную
Ваш радиоприемник может хранить всего
36 предварительно настроенных радио-
станций, по 12 настроек на каждый
диапазон (AM, FM и DAB). Они отобража -
ются в верхней части экрана вашего
радиоприемника. Чтобы просмотреть 12
предварительно настроенных радио -
станций в каждом диапазоне, нажмите
кнопку со стрелкой на сенсорном экране
в верхней правой части экрана для пере -
ключения между двумя наборами по
шесть станций.

Для того чтобы сохранить предвари-
тельную настройку радиостанции вручную,
выполните следующие действия:

1. Настройтесь на нужную станцию.
2. Нажмите и удерживайте нужную кнопку с цифрой на сенсорном экране
более двух секунд или пока не услы -
шите сигнал подтверждения.Android Auto™
ПРИМЕЧАНИЕ:
Доступность функции зависит от опера -
тора мобильной связи и производителя
мобильного телефона. Доступность неко -
торых функций Android Auto™ зависит от
региона и/или языка.
Android Auto™ представляет собой
функцию системы Uconnect и смарт-
фона, подключенного к интернету, с
поддержкой Android™ 5.0 (Lollipop) или
более поздней версии. Эта функция
позволяет создавать проекции смарт-
фона и ряда установленных приложений
на сенсорном экране дисплея радиопри -
емника. Android Auto™ автоматически
воспроизводит полезную информацию и
упорядочивает ее на удобных карточках,
которые отображаются только при необ -
ходимости. Для управления большин -
ством приложений можно использовать
Android Auto™ совместно с лучшей в
своем классе речевой технологией
Google, элементами управления на
рулевом колесе, регуляторами и кноп -
ками на лицевой панели радиоприемника
и сенсорным экраном радиоприемника. Для использования Android Auto™
выполните следующие действия:
1. Загрузите приложение Android Auto™
из магазина Google Play на смартфон
с поддержкой ОС Android™.
2. Подключите смартфон с поддержкой ОС Android™ к одному из медиа -
портов USB в автомобиле. Если вы не
загрузили приложение Android Auto™
на смартфон перед подключением
устройства в первый раз, то начина -
ется загрузка приложения.
ПРИМЕЧАНИЕ:
Необходимо использовать USB-кабель,
входящий в комплект поставки теле -
фона, так как неоригинальные кабели
могут не работать.
Перед началом работы телефон может
запросить у вас разрешение на использо -
вание приложения Android Auto™.
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 350

351

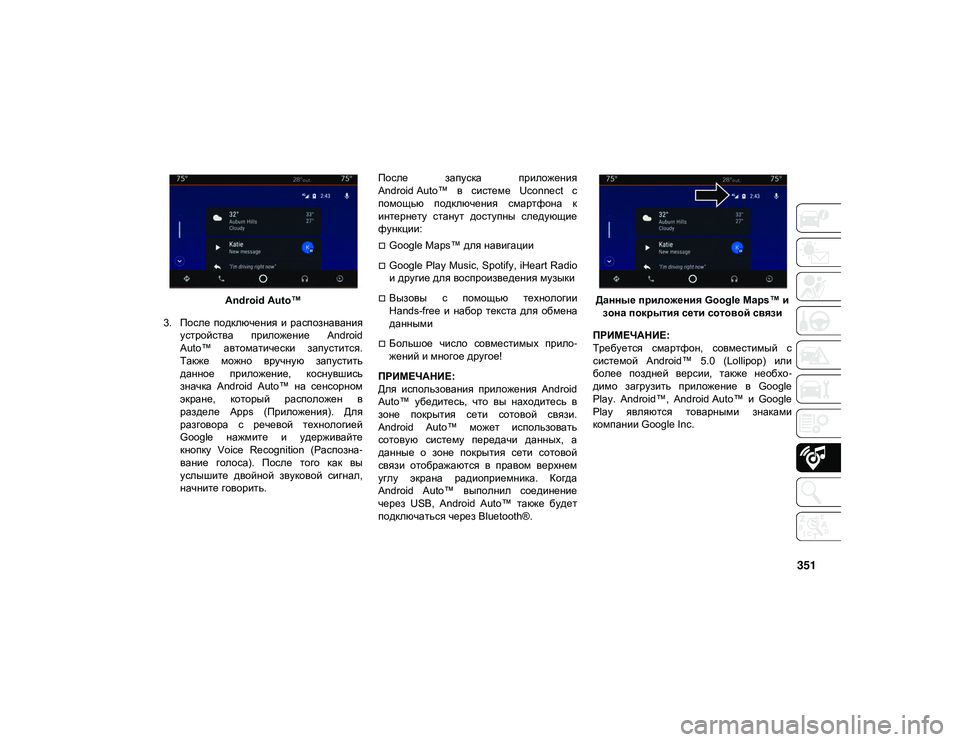

Android Auto™
3. После подключения и распознавания устройства приложение Android
Auto™ автоматически запустится.
Также можно вручную запустить
данное приложение, коснувшись
значка Android Auto™ на сенсорном
экране, который расположен в
разделе Apps (Приложения). Для
разговора с речевой технологией
Google нажмите и удерживайте
кнопку Voice Recognition (Распозна -
вание голоса). После того как вы
услышите двойной звуковой сигнал,
начните говорить. После запуска приложения
Android Auto™ в системе Uconnect с
помощью подключения смартфона к
интернету станут доступны следующие
функции:
Google Maps™ для навигации
Google Play Music, Spotify, iHeart Radio
и другие для воспроизведения музыки
Вызовы с помощью технологии
Hands-free и набор текста для обмена
данными
Большое число совместимых прило
-
жений и многое другое!
ПРИМЕЧАНИЕ:
Для использования приложения Android
Auto™ убедитесь, что вы находитесь в
зоне покрытия сети сотовой связи.
Android Auto™ может использовать
сотовую систему передачи данных, а
данные о зоне покрытия сети сотовой
связи отображаются в правом верхнем
углу экрана радиоприемника. Когда
Android Auto™ выполнил соединение
через USB, Android Auto™ также будет
подключаться через Bluetooth®. Данные приложения Google Maps™ и
зона покрытия сети сотовой связи
ПРИМЕЧАНИЕ:
Требуется смартфон, совместимый с
системой Android™ 5.0 (Lollipop) или
более поздней версии, также необхо -
димо загрузить приложение в Google
Play. Android™, Android Auto™ и Google
Play являются товарными знаками
компании Google Inc.
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 351

МУЛЬТИМЕДИЙНАЯ СИСТЕМА

352

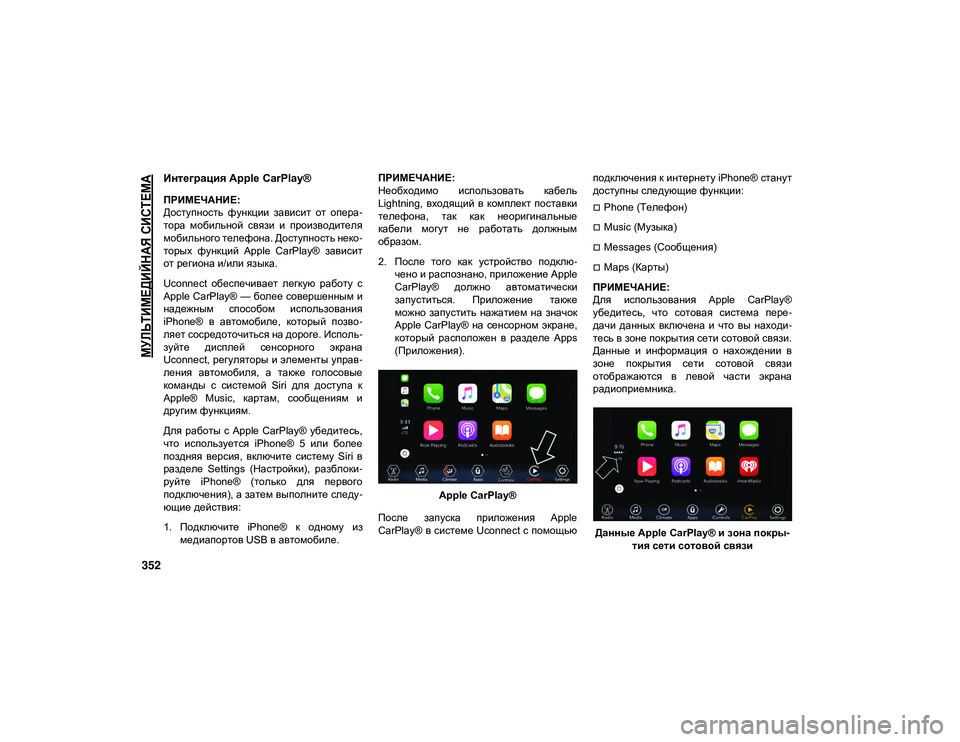

Интеграция Apple CarPlay®
ПРИМЕЧАНИЕ:
Доступность функции зависит от опера-
тора мобильной связи и производителя
мобильного телефона. Доступность неко -
торых функций Apple CarPlay® зависит
от региона и/или языка.
Uconnect обеспечивает легкую работу с
Apple CarPlay® — более совершенным и
надежным способом использования
iPhone® в автомобиле, который позво -
ляет сосредоточиться на дороге. Исполь -
зуйте дисплей сенсорного экрана
Uconnect, регуляторы и элементы управ -
ления автомобиля, а также голосовые
команды с системой Siri для доступа к
Apple® Music, картам, сообщениям и
другим функциям.
Для работы с Apple CarPlay® убедитесь,
что используется iPhone® 5 или более
поздняя версия, включите систему Siri в
разделе Settings (Настройки), разблоки -
руйте iPhone® (только для первого
подключения), а затем выполните следу -
ющие действия:
1. Подключите iPhone® к одному из медиапортов USB в автомобиле. ПРИМЕЧАНИЕ:
Необходимо использовать кабель
Lightning, входящий в комплект поставки
телефона, так как неоригинальные
кабели могут не работать должным
образом.
2. После того как устройство подклю
-
чено и распознано, приложение Apple
CarPlay® должно автоматически
запуститься. Приложение также
можно запустить нажатием на значок
Apple CarPlay® на сенсорном экране,
который расположен в разделе Apps
(Приложения).
Apple CarPlay®
После запуска приложения Apple
CarPlay® в системе Uconnect с помощью подключения к интернету iPhone® станут
доступны следующие функции:Phone (Телефон)
Music (Музыка)
Messages (Сообщения)
Maps (Карты)
ПРИМЕЧАНИЕ:
Для использования Apple CarPlay®
убедитесь, что сотовая система пере -
дачи данных включена и что вы находи -
тесь в зоне покрытия сети сотовой связи.
Данные и информация о нахождении в
зоне покрытия сети сотовой связи
отображаются в левой части экрана
радиоприемника.
Данные Apple CarPlay® и зона покры -
тия сети сотовой связи
2020_JEEP_JL_WRANGLER_UG_LHD_RU.book Page 352
