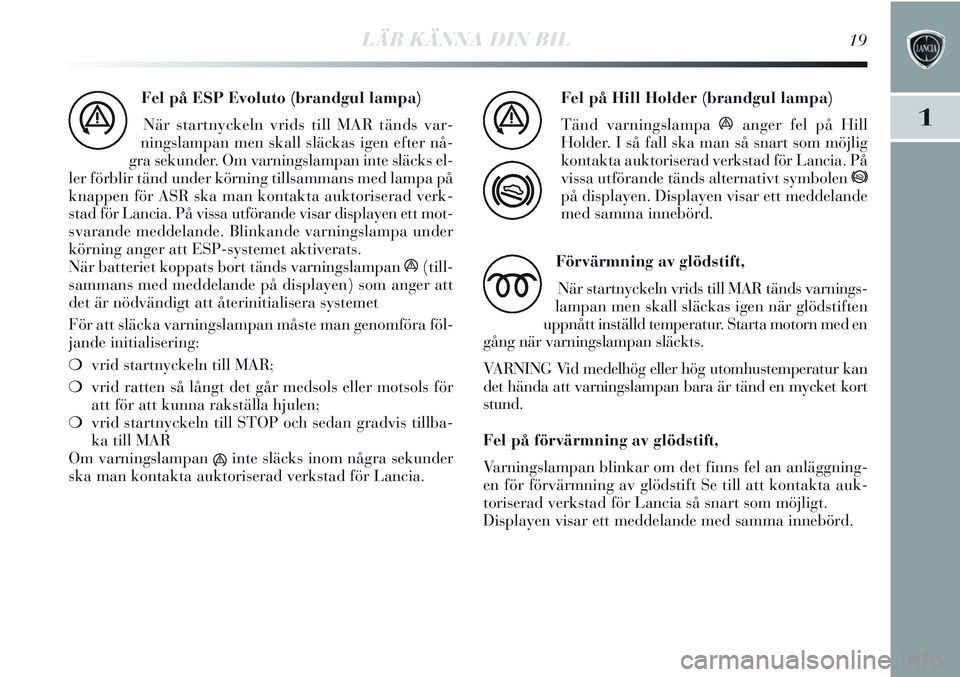

LÄR KÄNNA DIN BIL19
1
Fel på ESP Evoluto (brandgul lampa)
När startnyckeln vrids till MAR tänds var-
ningslampan men skall släckas igen efter nå-
gra sekunder. Om varningslampan inte släcks el-
ler förblir tänd under körning tillsammans med lampa på
knappen för ASR ska man kontakta auktoriserad verk-
stad för Lancia. På vissa utförande visar displayen ett mot-
svarande meddelande. Blinkande varningslampa under
körning anger att ESP-systemet aktiverats.
När batteriet koppats bort tänds varningslampan á(till-
sammans med meddelande på displayen) som anger att
det är nödvändigt att återinitialisera systemet
För att släcka varningslampan måste man genomföra föl-
jande initialisering:
❍vrid startnyckeln till MAR;
❍vrid ratten så långt det går medsols eller motsols för
att för att kunna rakställa hjulen;
❍vrid startnyckeln till STOP och sedan gradvis tillba-
ka till MAR
Om varningslampan
áinte släcks inom några sekunder
ska man kontakta auktoriserad verkstad för Lancia.
á
Fel på Hill Holder (brandgul lampa)
Tänd varningslampa áanger fel på Hill
Holder. I så fall ska man så snart som möjlig
kontakta auktoriserad verkstad för Lancia. På
vissa utförande tänds alternativt symbolen *
på displayen. Displayen visar ett meddelande
med samma innebörd.
á
*
Förvärmning av glödstift,
När startnyckeln vrids till MAR tänds varnings-
lampan men skall släckas igen när glödstiften
uppnått inställd temperatur. Starta motorn med en
gång när varningslampan släckts.
VARNING Vid medelhög eller hög utomhustemperatur kan
det hända att varningslampan bara är tänd en mycket kort
stund.
Fel på förvärmning av glödstift,
Varningslampan blinkar om det finns fel an anläggning-
en för förvärmning av glödstift Se till att kontakta auk-
toriserad verkstad för Lancia så snart som möjligt.
Displayen visar ett meddelande med samma innebörd.
m

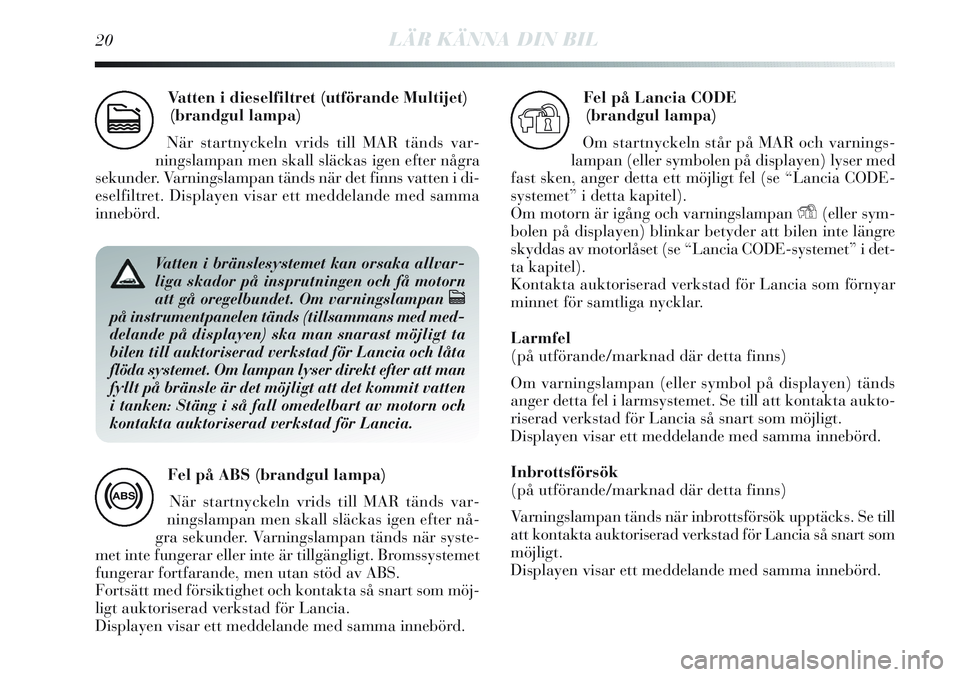

20LÄR KÄNNA DIN BIL
Vatten i dieselfiltret (utförande Multijet)
(brandgul lampa)
När startnyckeln vrids till MAR tänds var-
ningslampan men skall släckas igen efter några
sekunder. Varningslampan tänds när det finns vatten i di-
eselfiltret. Displayen visar ett meddelande med samma
innebörd.
c
Vatten i bränslesystemet kan orsaka allvar-
liga skador på insprutningen och få motorn
att gå oregelbundet. Om varningslampan
c
på instrumentpanelen tänds (tillsammans med med-
delande på displayen) ska man snarast möjligt ta
bilen till auktoriserad verkstad för Lancia och låta
flöda systemet. Om lampan lyser direkt efter att man
fyllt på bränsle är det möjligt att det kommit vatten
i tanken: Stäng i så fall omedelbart av motorn och
kontakta auktoriserad verkstad för Lancia.
Fel på ABS (brandgul lampa)
När startnyckeln vrids till MAR tänds var-
ningslampan men skall släckas igen efter nå-
gra sekunder. Varningslampan tänds när syste-
met inte fungerar eller inte är tillgängligt. Bromssystemet
fungerar fortfarande, men utan stöd av ABS.
Fortsätt med försiktighet och kontakta så snart som möj-
ligt auktoriserad verkstad för Lancia.
Displayen visar ett meddelande med samma innebörd.
>
Fel på Lancia CODE
(brandgul lampa)
Om startnyckeln står på MAR och varnings-
lampan (eller symbolen på displayen) lyser med
fast sken, anger detta ett möjligt fel (se “Lancia CODE-
systemet” i detta kapitel).
Om motorn är igång och varningslampan
Y(eller sym-
bolen på displayen) blinkar betyder att bilen inte längre
skyddas av motorlåset (se “Lancia CODE-systemet” i det-
ta kapitel).
Kontakta auktoriserad verkstad för Lancia som förnyar
minnet för samtliga nycklar.
Larmfel
(på utförande/marknad där detta finns)
Om varningslampan (eller symbol på displayen) tänds
anger detta fel i larmsystemet. Se till att kontakta aukto-
riserad verkstad för Lancia så snart som möjligt.
Displayen visar ett meddelande med samma innebörd.
Inbrottsförsök
(på utförande/marknad där detta finns)
Varningslampan tänds när inbrottsförsök upptäcks. Se till
att kontakta auktoriserad verkstad för Lancia så snart som
möjligt.
Displayen visar ett meddelande med samma innebörd.
Y

LÄR KÄNNA DIN BIL21
1

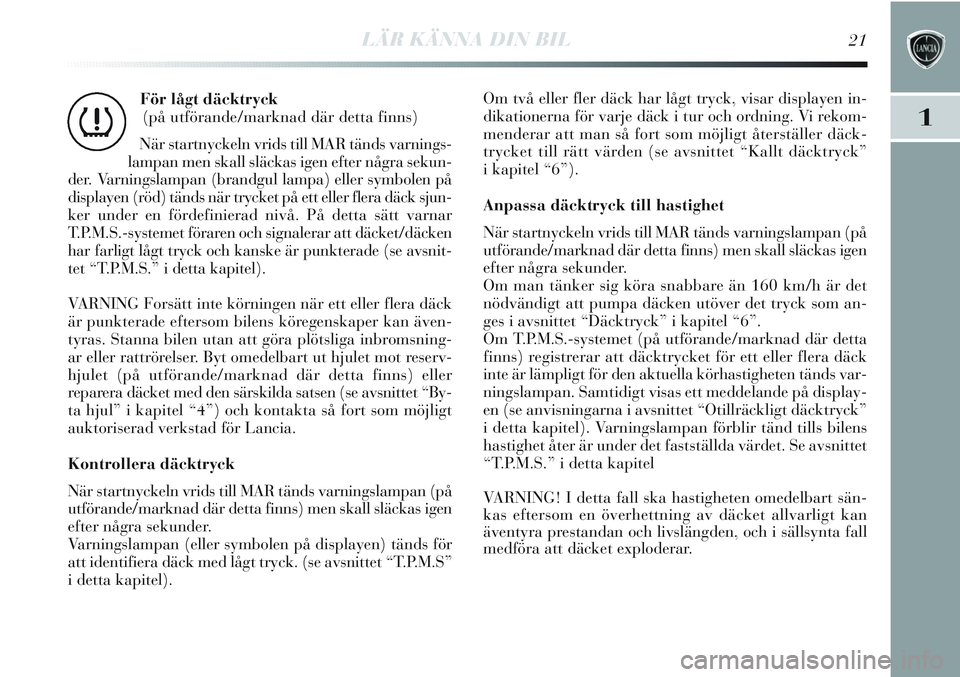

För lågt däcktryck
(på utförande/marknad där detta finns)
När startnyckeln vrids till MAR tänds varnings-
lampan men skall släckas igen efter några sekun-
der. Varningslampan (brandgul lampa) eller symbolen på
displayen (röd) tänds när trycket på ett eller flera däck sjun-
ker under en fördefinierad nivå. På detta sätt varnar
T.P.M.S.-systemet föraren och signalerar att däcket/däcken
har farligt lågt tryck och kanske är punkterade (se avsnit-
tet “T.P.M.S.” i detta kapitel).
VARNING Forsätt inte körningen när ett eller flera däck
är punkterade eftersom bilens köregenskaper kan även-
tyras. Stanna bilen utan att göra plötsliga inbromsning-
ar eller rattrörelser. Byt omedelbart ut hjulet mot reserv-
hjulet (på utförande/marknad där detta finns) eller
reparera däcket med den särskilda satsen (se avsnittet “By-
ta hjul” i kapitel “4”) och kontakta så fort som möjligt
auktoriserad verkstad för Lancia.
Kontrollera däcktryck
När startnyckeln vrids till MAR tänds varningslampan (på
utförande/marknad där detta finns) men skall släckas igen
efter några sekunder.
Varningslampan (eller symbolen på displayen) tänds för
att identifiera däck med lågt tryck. (se avsnittet “T.P.M.S”
i detta kapitel).
n
Om två eller fler däck har lågt tryck, visar displayen in-
dikationerna för varje däck i tur och ordning. Vi rekom-
menderar att man så fort som möjligt återställer däck-
trycket till rätt värden (se avsnittet “Kallt däcktryck”
i kapitel “6”).
Anpassa däcktryck till hastighet
När startnyckeln vrids till MAR tänds varningslampan (på
utförande/marknad där detta finns) men skall släckas igen
efter några sekunder.
Om man tänker sig köra snabbare än 160 km/h är det
nödvändigt att pumpa däcken utöver det tryck som an-
ges i avsnittet “Däcktryck” i kapitel “6”.
Om T.P.M.S.-systemet (på utförande/marknad där detta
finns) registrerar att däcktrycket för ett eller flera däck
inte är lämpligt för den aktuella körhastigheten tänds var-
ningslampan. Samtidigt visas ett meddelande på display-
en (se anvisningarna i avsnittet “Otillräckligt däcktryck”
i detta kapitel). Varningslampan förblir tänd tills bilens
hastighet åter är under det fastställda värdet. Se avsnittet
“T.P.M.S.” i detta kapitel
VARNING! I detta fall ska hastigheten omedelbart sän-
kas eftersom en överhettning av däcket allvarligt kan
äventyra prestandan och livslängden, och i sällsynta fall
medföra att däcket exploderar.

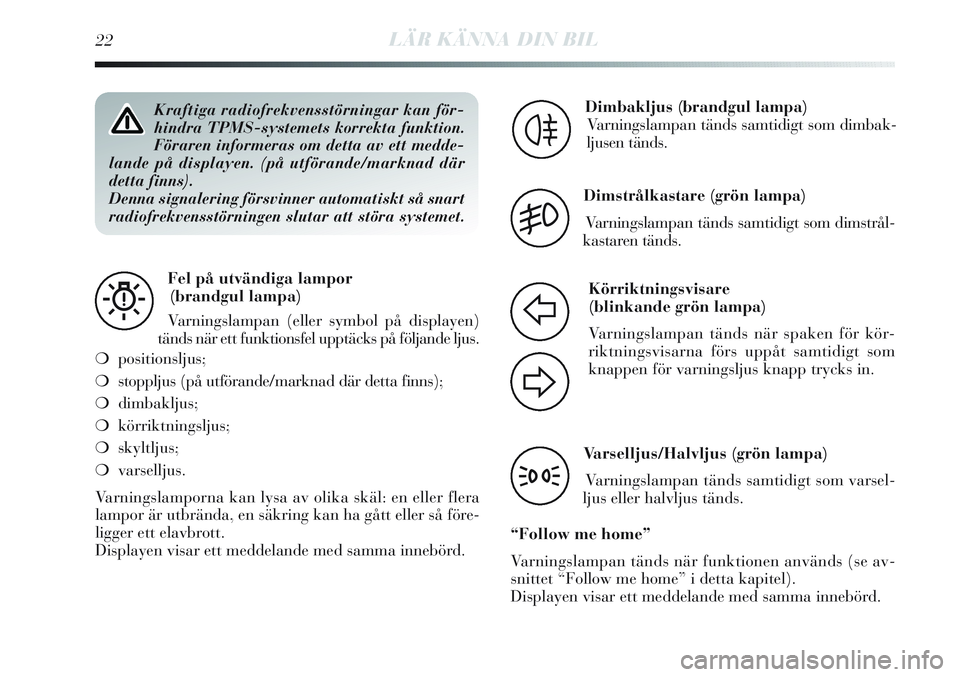

22LÄR KÄNNA DIN BIL
Kraftiga radiofrekvensstörningar kan för-
hindra TPMS-systemets korrekta funktion.
Föraren informeras om detta av ett medde-
lande på displayen. (på utförande/marknad där
detta finns).
Denna signalering försvinner automatiskt så snart
radiofrekvensstörningen slutar att störa systemet.
Fel på utvändiga lampor
(brandgul lampa)
Varningslampan (eller symbol på displayen)
tänds när ett funktionsfel upptäcks på följande ljus.
❍positionsljus;
❍stoppljus (på utförande/marknad där detta finns);
❍dimbakljus;
❍körriktningsljus;
❍skyltljus;
❍varselljus.
Varningslamporna kan lysa av olika skäl: en eller flera
lampor är utbrända, en säkring kan ha gått eller så före-
ligger ett elavbrott.
Displayen visar ett meddelande med samma innebörd.
W
Dimbakljus (brandgul lampa)
Varningslampan tänds samtidigt som dimbak-
ljusen tänds.
4
Dimstrålkastare (grön lampa)
Varningslampan tänds samtidigt som dimstrål-
kastaren tänds.
5
Körriktningsvisare
(blinkande grön lampa)
Varningslampan tänds när spaken för kör-
riktningsvisarna förs uppåt samtidigt som
knappen för varningsljus knapp trycks in.
F
D
Varselljus/Halvljus (grön lampa)
Varningslampan tänds samtidigt som varsel-
ljus eller halvljus tänds.
“Follow me home”
Varningslampan tänds när funktionen används (se av-
snittet “Follow me home” i detta kapitel).
Displayen visar ett meddelande med samma innebörd.
3

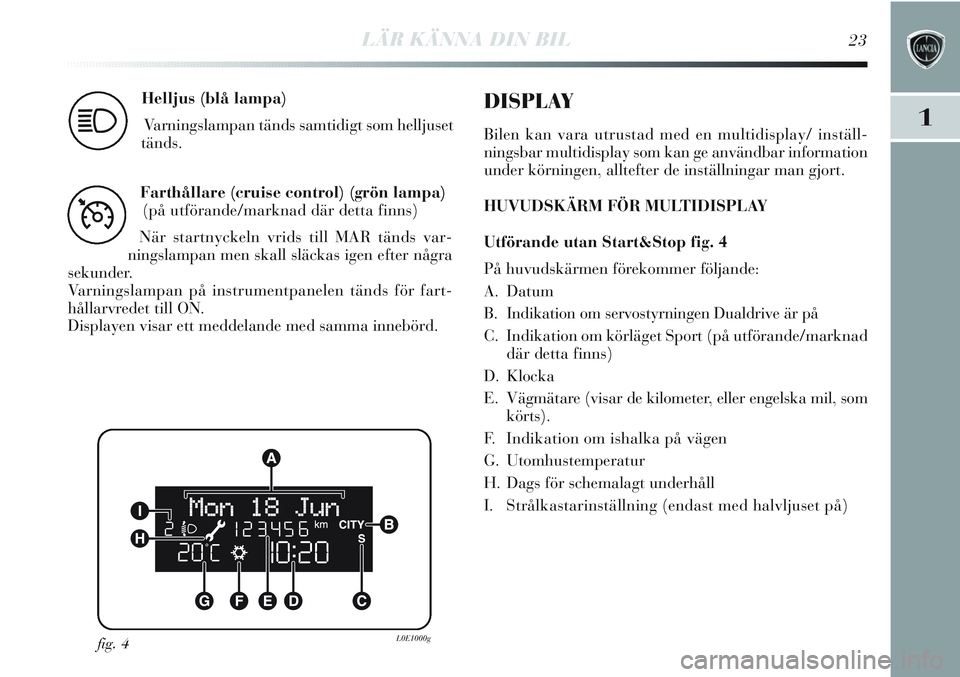

LÄR KÄNNA DIN BIL23
1
Helljus (blå lampa)
Varningslampan tänds samtidigt som helljuset
tänds.
1
Farthållare (cruise control) (grön lampa)
(på utförande/marknad där detta finns)
När startnyckeln vrids till MAR tänds var-
ningslampan men skall släckas igen efter några
sekunder.
Varningslampan på instrumentpanelen tänds för fart-
hållarvredet till ON.
Displayen visar ett meddelande med samma innebörd.
Ü
DISPLAY
Bilen kan vara utrustad med en multidisplay/ inställ-
ningsbar multidisplay som kan ge användbar information
under körningen, alltefter de inställningar man gjort.
HUVUDSKÄRM FÖR MULTIDISPLAY
Utförande utan Start&Stop fig. 4
På huvudskärmen förekommer följande:
A. Datum
B. Indikation om servostyrningen Dualdrive är på
C. Indikation om körläget Sport (på utförande/marknad
där detta finns)
D. Klocka
E. Vägmätare (visar de kilometer, eller engelska mil, som
körts).
F. Indikation om ishalka på vägen
G. Utomhustemperatur
H. Dags för schemalagt underhåll
I. Strålkastarinställning (endast med halvljuset på)
fig. 4L0E1000g

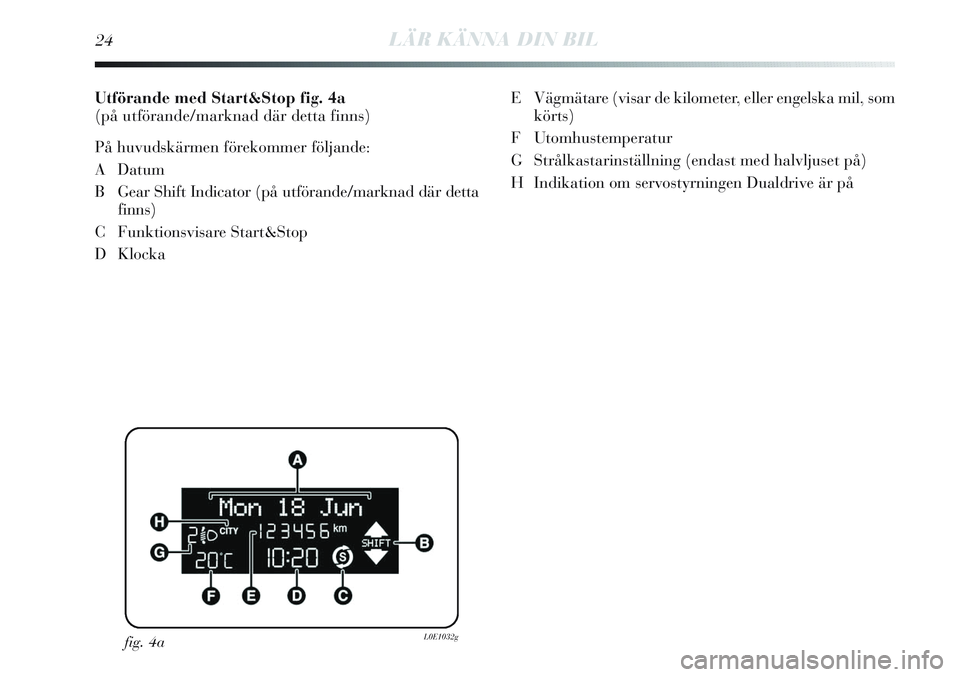

24LÄR KÄNNA DIN BIL
Utförande med Start&Stop fig. 4a
(på utförande/marknad där detta finns)
På huvudskärmen förekommer följande:
A Datum
B Gear Shift Indicator (på utförande/marknad där detta
finns)
C Funktionsvisare Start&Stop
D KlockaE Vägmätare (visar de kilometer, eller engelska mil, som
körts)
F Utomhustemperatur
G Strålkastarinställning (endast med halvljuset på)
H Indikation om servostyrningen Dualdrive är på
fig. 4aL0E1032g

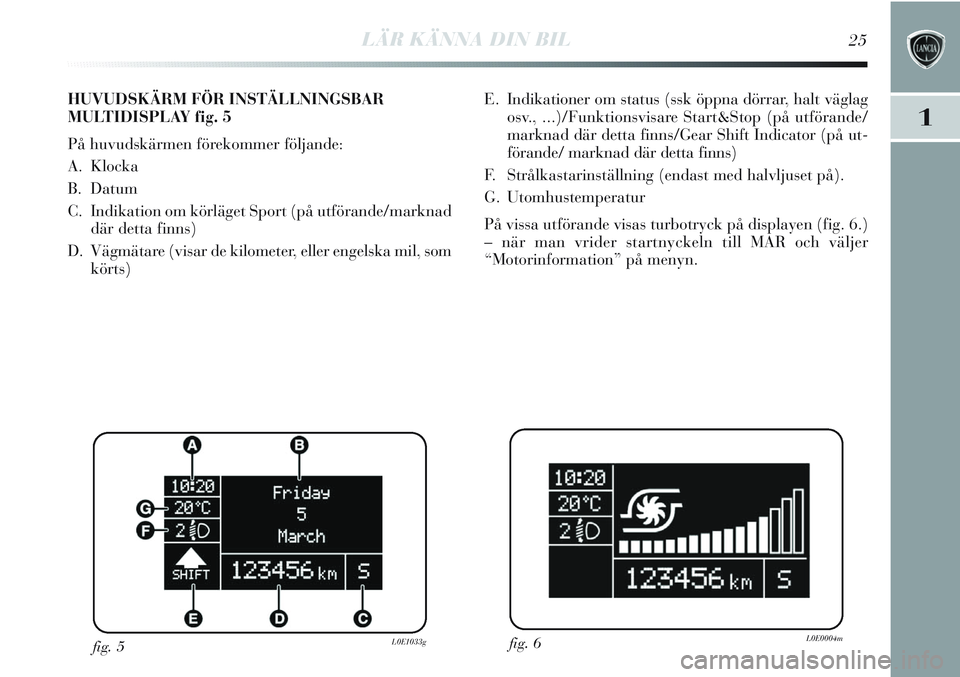

LÄR KÄNNA DIN BIL25
1
E. Indikationer om status (ssk öppna dörrar, halt väglag
osv., ...)/Funktionsvisare Start&Stop (på utförande/
marknad där detta finns/Gear Shift Indicator (på ut-
förande/ marknad där detta finns)
F. Strålkastarinställning (endast med halvljuset på).
G. Utomhustemperatur
På vissa utförande visas turbotryck på displayen (fig. 6.)
– när man vrider startnyckeln till MAR och väljer
“Motorinformation” på menyn.
fig. 6L0E0004mfig. 5L0E1033g
HUVUDSKÄRM FÖR INSTÄLLNINGSBAR
MULTIDISPLAY fig. 5
På huvudskärmen förekommer följande:
A. Klocka
B. Datum
C. Indikation om körläget Sport (på utförande/marknad
där detta finns)
D. Vägmätare (visar de kilometer, eller engelska mil, som
körts)

26LÄR KÄNNA DIN BIL

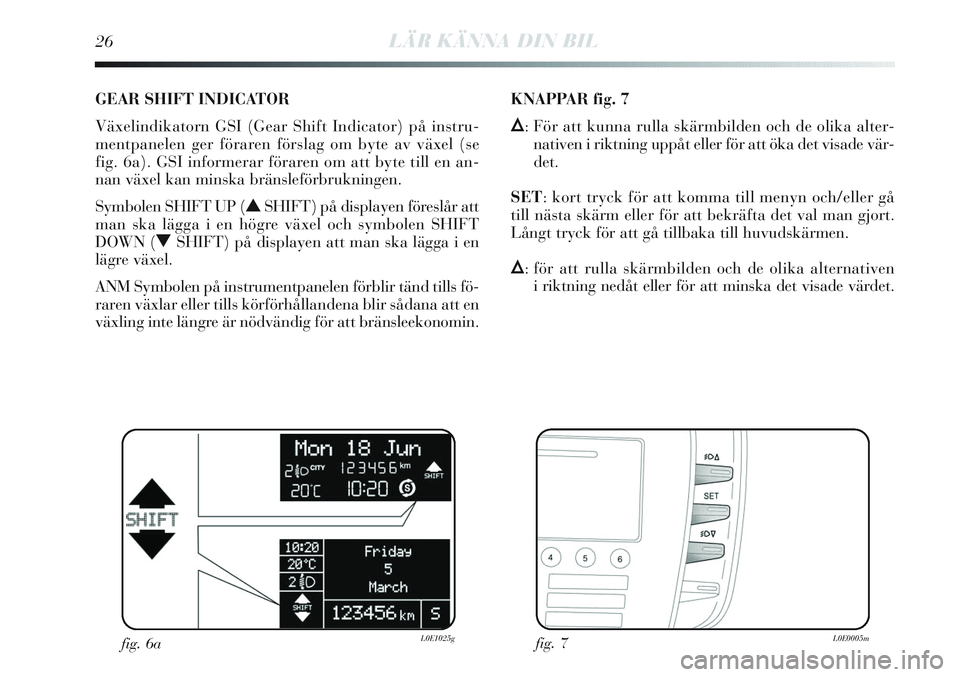

GEAR SHIFT INDICATOR
Växelindikatorn GSI (Gear Shift Indicator) på instru-
mentpanelen ger föraren förslag om byte av växel (se
fig. 6a). GSI informerar föraren om att byte till en an-
nan växel kan minska bränsleförbrukningen.
Symbolen SHIFT UP (NSHIFT) på displayen föreslår att
man ska lägga i en högre växel och symbolen SHIFT
DOWN (OSHIFT) på displayen att man ska lägga i en
lägre växel.
ANM Symbolen på instrumentpanelen förblir tänd tills fö-
raren växlar eller tills körförhållandena blir sådana att en
växling inte längre är nödvändig för att bränsleekonomin.
fig. 6aL0E1025gfig. 7L0E0005m
KNAPPAR fig. 7
Õ: För att kunna rulla skärmbilden och de olika alter-
nativen i riktning uppåt eller för att öka det visade vär-
det.
SET: kort tryck för att komma till menyn och/eller gå
till nästa skärm eller för att bekräfta det val man gjort.
Långt tryck för att gå tillbaka till huvudskärmen.
Õ: för att rulla skärmbilden och de olika alternativen
i riktning nedåt eller för att minska det visade värdet.

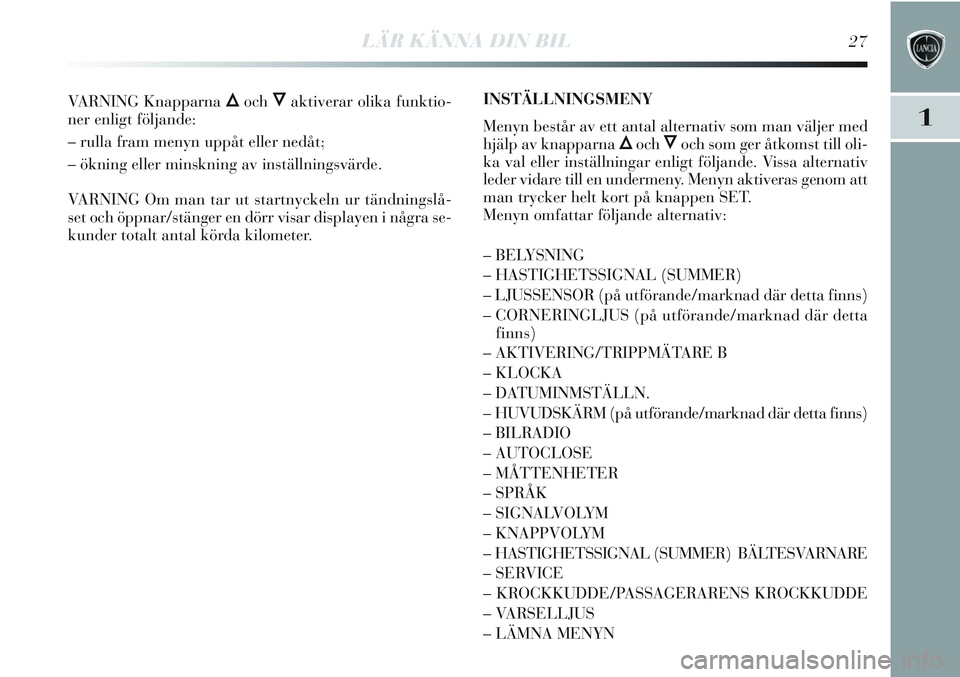

LÄR KÄNNA DIN BIL27
1
VARNING Knapparna ÕochÔaktiverar olika funktio-
ner enligt följande:
– rulla fram menyn uppåt eller nedåt;
– ökning eller minskning av inställningsvärde.
VARNING Om man tar ut startnyckeln ur tändningslå-
set och öppnar/stänger en dörr visar displayen i några se-
kunder totalt antal körda kilometer.INSTÄLLNINGSMENY
Menyn består av ett antal alternativ som man väljer med
hjälp av knapparna
ÕochÔoch som ger åtkomst till oli-
ka val eller inställningar enligt följande. Vissa alternativ
leder vidare till en undermeny. Menyn aktiveras genom att
man trycker helt kort på knappen SET.
Menyn omfattar följande alternativ:
– BELYSNING
– HASTIGHETSSIGNAL (SUMMER)
– LJUSSENSOR (på utförande/marknad där detta finns)
– CORNERINGLJUS (på utförande/marknad där detta
finns)
– AKTIVERING/TRIPPMÄTARE B
– KLOCKA
– DATUMINMSTÄLLN.
– HUVUDSKÄRM (på utförande/marknad där detta finns)
– BILRADIO
– AUTOCLOSE
– MÅTTENHETER
– SPRÅK
– SIGNALVOLYM
– KNAPPVOLYM
– HASTIGHETSSIGNAL (SUMMER) BÄLTESVARNARE
– SERVICE
– KROCKKUDDE/PASSAGERARENS KROCKKUDDE
– VARSELLJUS
– LÄMNA MENYN

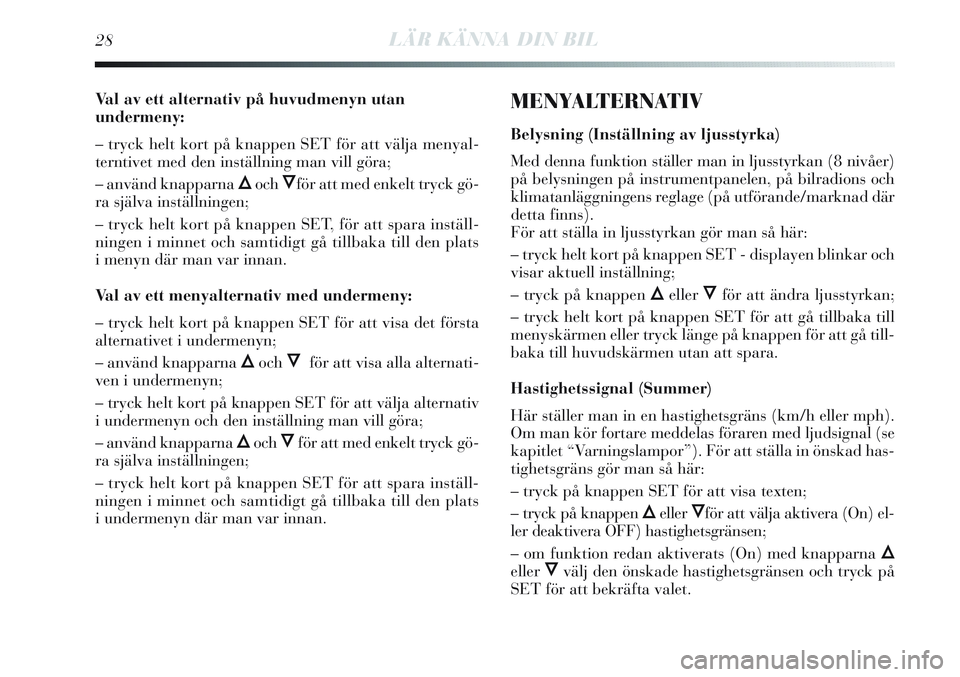

28LÄR KÄNNA DIN BIL
Val av ett alternativ på huvudmenyn utan
undermeny:
– tryck helt kort på knappen SET för att välja menyal-
terntivet med den inställning man vill göra;
– använd knapparna
ÕochÔför att med enkelt tryck gö-
ra själva inställningen;
– tryck helt kort på knappen SET, för att spara inställ-
ningen i minnet och samtidigt gå tillbaka till den plats
i menyn där man var innan.
Val av ett menyalternativ med undermeny:
– tryck helt kort på knappen SET för att visa det första
alternativet i undermenyn;
– använd knapparna
ÕochÔför att visa alla alternati-
ven i undermenyn;
– tryck helt kort på knappen SET för att välja alternativ
i undermenyn och den inställning man vill göra;
– använd knapparna
ÕochÔför att med enkelt tryck gö-
ra själva inställningen;
– tryck helt kort på knappen SET för att spara inställ-
ningen i minnet och samtidigt gå tillbaka till den plats
i undermenyn där man var innan.
MENYALTERNATIV
Belysning (Inställning av ljusstyrka)
Med denna funktion ställer man in ljusstyrkan (8 nivåer)
på belysningen på instrumentpanelen, på bilradions och
klimatanläggningens reglage (på utförande/marknad där
detta finns).
För att ställa in ljusstyrkan gör man så här:
– tryck helt kort på knappen SET - displayen blinkar och
visar aktuell inställning;
– tryck på knappen
ÕellerÔför att ändra ljusstyrkan;
– tryck helt kort på knappen SET för att gå tillbaka till
menyskärmen eller tryck länge på knappen för att gå till-
baka till huvudskärmen utan att spara.
Hastighetssignal (Summer)
Här ställer man in en hastighetsgräns (km/h eller mph).
Om man kör fortare meddelas föraren med ljudsignal (se
kapitlet “Varningslampor”). För att ställa in önskad has-
tighetsgräns gör man så här:
– tryck på knappen SET för att visa texten;
– tryck på knappen
ÕellerÔför att välja aktivera (On) el-
ler deaktivera OFF) hastighetsgränsen;
– om funktion redan aktiverats (On) med knapparna
Õ
ellerÔvälj den önskade hastighetsgränsen och tryck på
SET för att bekräfta valet.
