CONHECIMENTO DO VEÍCULO7
1
Tablier porta-instrumentos ......................... 8
Painel e instrumentos de bordo ................... 9
Display ....................................................... 23
Opções de Menu ......................................... 28
Trip computer ............................................ 38
Simbologia ................................................. 40
Sistema Lancia Code .................................. 41
Chaves....................................................... 42
Alarme ....................................................... 46
Dispositivo de arranque .............................. 49
Bancos ....................................................... 50
Apoios de cabeça ........................................ 53
Volante ....................................................... 54
Espelhos retrovisores .................................. 54
Conforto climático ...................................... 56
Climatizador manual .................................. 57
Climatizador automático bizona ................. 59
Luzes externas........................................... 65
Limpeza dos vidros .................................... 68
Cruise Control ............................................ 71
Plafonieres ................................................. 73
Comandos.................................................. 75
Sistema de bloqueio do combustível............ 78
Equipamentos internos............................... 79Tecto de abrir............................................. 84
Portas ........................................................ 87
Elevadores de vidros ................................... 90
Bagageira ................................................... 94
Capot do motor .......................................... 100
Porta-bagagens/porta-esquis...................... 102
Faróis......................................................... 103
Sistema DST .............................................. 105
Função SPORT .......................................... 106
Reactive Suspension System ....................... 107
Driving Advisor.......................................... 108
Sistema ESP Evoluído................................ 114
Sistema Start&Stop .................................... 121
Sistema EOBD ........................................... 126
Direcção assistida eléctrica «Dualdrive» ...... 127
Sistema T.P.M.S. ......................................... 129
Sensores de estacionamento ........................ 133
Magic Parking............................................ 136
Sistema pré-instalação autorádio ................ 150
Instalação de dispositivos
eléctricos/electrónicos................................. 151
Abastecimento do veículo ........................... 152
Protecção do ambiente ............................... 154

138CONHECIMENTO DO VEÍCULO
❍Identificação: se o sistema identifica um espaço de es-
tacionamento livre e adequado às dimensões do veículo,
assinala a sua presença e indica as acções a efectuar para ini-
ciar a manobra de inserção.
❍Manobra: ao condutor é pedido para inserir a marcha-
atrás, deixar o volante e gerir o acelerador, o travão e a em-
braiagem (no caso de caixa manual) ou o acelerador e o tra-
vão (no caso de caixa automática). Durante a inserção em
marcha-atrás na posição de estacionamento, o sistema gere
automaticamente o volante.
Sugerimos para concluir a fase de manobra em marcha-atrás
(se as condições o permitirem) quando, se ouve o tom con-
tínuo do avisador sonoro dos sensores posteriores.
AVISO Nas lógicas do sistema a fase de MANOBRA desacti-
va-se se após um período de 3 minutos não estiver comple-
tado o estacionamento.❍Conclusão: Se o espaço de estacionamento for suficien-
te, a manobra é efectuada pelo sistema de uma só vez
e o posicionamento do veículo não necessita de uma inter-
venção posterior por parte do condutor. Caso sejam necessá-
rias mais manobras correctivas, o sistema devolve o controlo
ao condutor que deve completar a inserção manualmente.
ADVERTÊNCIA Uma vez terminada a fase de manobra em
marcha à ré, ao trocar a marcha o volante realinha-se; o mo-
torista deve concluir a manobra manualmente.
O funcionamento do assistente de estaciona-
mento está baseado em componentes diferentes:
❍sensores de estacionamento anteriores e posteriores;
❍sensores laterais;
❍direcção;
❍rodas e sistema de travagem;
❍quadro de instrumentos.
É necessário ter em conta que um mau funcionamen-
to de um destes sistemas poderá comprometer o fun-
cionamento do sistema Magic Parking.

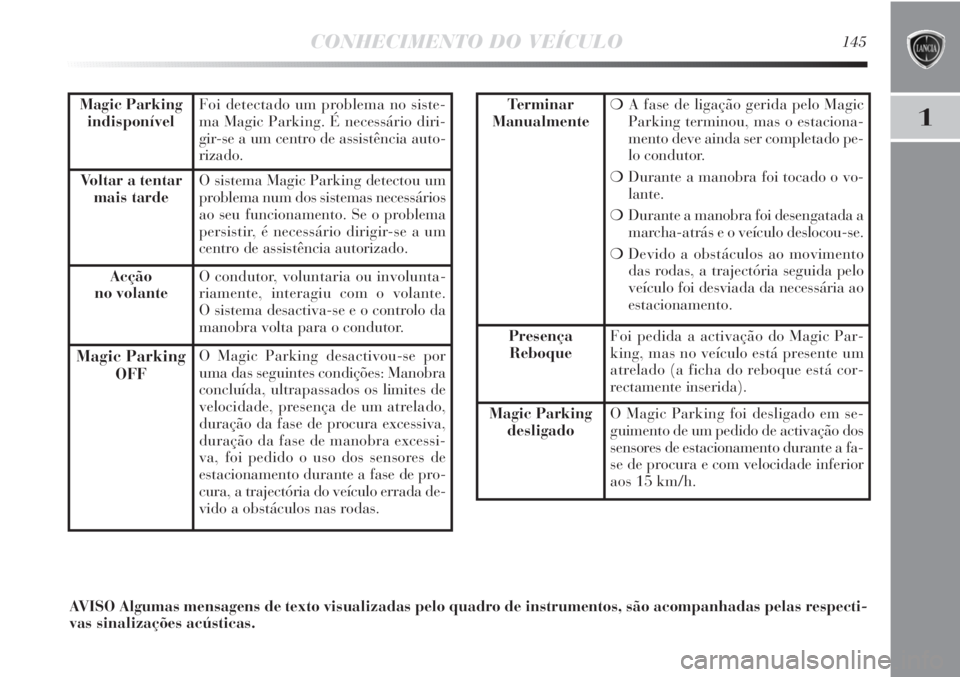

CONHECIMENTO DO VEÍCULO145
1Magic Parking
indisponívelFoi detectado um problema no siste-
ma Magic Parking. É necessário diri-
gir-se a um centro de assistência auto-
rizado.
Voltar a tentar
mais tardeO sistema Magic Parking detectou um
problema num dos sistemas necessários
ao seu funcionamento. Se o problema
persistir, é necessário dirigir-se a um
centro de assistência autorizado.
Acção
no volanteO condutor, voluntaria ou involunta-
riamente, interagiu com o volante.
O sistema desactiva-se e o controlo da
manobra volta para o condutor.
Magic Parking
OFFO Magic Parking desactivou-se por
uma das seguintes condições: Manobra
concluída, ultrapassados os limites de
velocidade, presença de um atrelado,
duração da fase de procura excessiva,
duração da fase de manobra excessi-
va, foi pedido o uso dos sensores de
estacionamento durante a fase de pro-
cura, a trajectória do veículo errada de-
vido a obstáculos nas rodas.
Terminar
Manualmente❍A fase de ligação gerida pelo Magic
Parking terminou, mas o estaciona-
mento deve ainda ser completado pe-
lo condutor.
❍Durante a manobra foi tocado o vo-
lante.
❍Durante a manobra foi desengatada a
marcha-atrás e o veículo deslocou-se.
❍Devido a obstáculos ao movimento
das rodas, a trajectória seguida pelo
veículo foi desviada da necessária ao
estacionamento.
Presença
ReboqueFoi pedida a activação do Magic Par-
king, mas no veículo está presente um
atrelado (a ficha do reboque está cor-
rectamente inserida).
Magic Parking
desligadoO Magic Parking foi desligado em se-
guimento de um pedido de activação dos
sensores de estacionamento durante a fa-
se de procura e com velocidade inferior
aos 15 km/h.
AVISO Algumas mensagens de texto visualizadas pelo quadro de instrumentos, são acompanhadas pelas respecti-
vas sinalizações acústicas.

CONHECIMENTO DO VEÍCULO149
1FUNCIONAMENTO COM ATRELADO
O funcionamento dos sensores é automaticamente desacti-
vado no acto da introdução da ficha do cabo eléctrico do atre-
lado na tomada do gancho de reboque do veículo. Os senso-
res reactivam-se automaticamente retirando a cavilha do cabo
do atrelado.
AVISO Caso se deseja deixar sempre montado o gancho de
reboque sem ter um atrelado ligado, é aconselhável dirigir-
se à Rede de Assistência Lancia para permitir as operações
de actualização do Sistema, dado que o gancho de reboque
poderá ser detectado como um obstáculo pelos sensores cen-
trais.
SINALIZAÇÕES DE ANOMALIAS
Eventuais anomalias dos sensores de estacionamento são mos-
tradas, durante a inserção da marcha à ré, pelo acendimen-
to do símbolo
S(em presença do sistema Magic Parking), pe-
lo símbolo
t(na ausência do sistema Magic Parking) no
display, juntamente com uma mensagem específica ou pelo
acendimento no quadro de instrumentos da luz avisadora
è.
AVISOS GERAIS
Durante as manobras de estacionamento prestar sempre
a máxima atenção aos obstáculos que se podem encontrar so-
bre ou sob os sensores.Os objectos situados a uma distância pequena na parte an-
terior ou posterior do veículo, nalgumas circunstâncias não
são de facto detectados pelo sistema e portanto podem da-
nificar o veículo ou ser danificados.
De seguida, apresentamos algumas condições que poderão
influenciar as prestações do sistema de estacionamento:
❍Uma sensibilidade reduzida do sensor e diminuição das
prestações do sistema de auxílio ao estacionamento, pode-
rão ser devidas à presença na superfície do sensor de: gelo,
neve, lama, pintura múltipla.
❍Os sensores detectam um objecto não existente («inter-
ferência de eco») provocado por interferências de carácter
mecânico, por exemplo: lavagem do veículo, chuva (condi-
ções extremas de vento), granizo.
❍As sinalizações enviadas pelos sensores podem ser alte-
radas também pela presença nas proximidades de sistemas
de ultra-sons (por ex. travões pneumáticos de autocarros ou
martelos pneumáticos).
❍As prestações do sistema de auxílio ao estacionamento po-
dem também ser influenciadas pela posição dos sensores. Por
exemplo variando os alinhamentos (devido ao desgaste de
amortecedores, suspensões) ou mudando pneus, carregando
demasiado o veículo, fazendo tuning específicos que prevêem
baixar o veículo.
❍A detecção de obstáculos na parte alta do veículo pode-
rá não ser garantida dado que o sistema detecta obstáculos
que podem chocar com o veículo na parte baixa.

288ÍNDICE
ESP Evoluído (sistema) ......... 114
Espelhos retrovisores ............. 54
Estacionamento assistito
(Magic Parking).................. 136
Faróis................................... 103
Faróis de nevoeiro .................. 76
– função luzes de berma
direccionais ....................... 66
Fecho centralizado................. 89
Filtro de partículas (DPF) ...... 154
Filtro do ar/Filtro antipólen ... 244
Fix&Go Automatic
(dispositivo) ........................ 192
Fluidos e lubrificantes ............ 277
Follow me home (dispositivo) 68
Função SPORT ...................... 105
Fusíveis (substituição) ........... 219
Gaveta porta-objectos............ 82
GSI (Gear Shift Indicator) ..... 26
Hill Holder (sistema) ............. 115
Inactividade prolongada
do veículo ............................ 187
Indicadores de direcção
– comando ........................... 67
– substituição das lâmpadas .. 212
Instrumentos de bordo ........... 9
Interiores ............................... 256
Isqueiro ................................. 83
Jantes
– leitura correcta da jante .... 268
Kit de reparação rápida dos
pneus Fix&Go Automatic...... 192
Lâmpada
(substituição de uma) .......... 206
– tipos de lâmpadas............. 208
Lancia CODE (sistema) ......... 41 Direcção ................................ 265
Direcção assistida eléctrica
«Dualdrive» ......................... 127
Display .................................. 23
– opções de menu ................ 28
– sinalizações no display ...... 36
Dispositivo de arranque ......... 49
Dispositivo de segurança
para crianças ....................... 88
DPF (filtro de partículas) ....... 154
Driving Advisor (sistema) ...... 108
DST
(Dynamic Steering Torque) .. 105
Dualdrive
(direcção assistida eléctrica) .. 127
Elevador de vidros ................ 90
Em emergência ...................... 189
Emissões de CO
2................... 280
EOBD (sistema)..................... 127
Equipamentos internos.......... 79

290ÍNDICE
Quadro e instrumentos
de bordo .............................. 9
Reactive Suspension System .. 107
Reboque de atrelados ............. 185
Reboque do veículo ................ 227
Rim Protector (pneus) ...........268
Roda (substituição)................ 199
Rodas.................................... 266
Safe lock ............................... 45
Segurança.............................. 155
Sensor de chuva..................... 70
Sensor de faróis automáticos
(sensor crepuscular) ............. 66
Sensores de estacionamento ... 133
– Magic Parking
(Estacionamento assistido) .. 136
Simbologia ............................ 40
Sinais de luzes ....................... 67
Sinalizações no display .......... 36Sistema ABS .......................... 118
Sistema AFS
(luzes adaptativas)............... 104
Sistema ASR .......................... 116
Sistema de assistência à
manutenção na faixa de
rodagem (Driving Advisor) .. 108
Sistema DST .......................... 105
Sistema EOBD ....................... 127
Sistema ESP evoluído ............ 114
Sistema Hill Holder ............... 115
Sistema Lancia CODE ........... 41
Sistema MSR ......................... 116
Sistema pré-instalação
autorádio............................. 150
Sistema S.B.R ........................ 157
Sistema Start&Stop ............... 121
Sistema T.P.M.S. .................... 129
Sistema TTC ......................... 118
SPORT (função).................... 105
Start&Stop (sistema)............. 121 Pneus
– de neve ............................. 268
– em dotação ....................... 268
– leitura correcta do pneu .... 266
– pressão de enchimento ...... 270
– Rim Protector ................... 268
– substituição...................... 199
Porta-bagagens/porta-esquis .. 102
Portas .................................... 87
– dispositivo de emergência
bloqueio das portas
posteriores ........................ 90
– dispositivo de segurança
para crianças .................... 89
Pré-instalação para montagem
de cadeira para crianças
Isofix ................................... 166
Prestações .............................. 272
Pré-tensores ........................... 158
Protecção do meio ambiente .. 154
