sensor Lancia Flavia 2013 Instructieboek (in Dutch)

 GEAVANCEERDAUTOGORDELWAARSCHUWINGSSYSTEEM
(BeltAlert®) . . . . . . . . . . . . . . . . . . . . . . . . . . . .33
 VEILIGHEIDSGORDELS EN ZWANGERSCHAP . . . . . . . . . . . . . . . . . . . . . . .34
 AIRBAGSYSTEEM . . . . . . . . . . . . . . . . . . . . . . .34
 Sensoren en regeleenheden voor airbags . . . . . .37
 Event Data Recorder (EDR) . . . . . . . . . . . . . . . .42
 KINDERZITJES . . . . . . . . . . . . . . . . . . . . . . . . .43
 AANBEVELINGEN VOOR INRIJDEN . . . . . . . . . . .52
 VEILIGHEIDSTIPS . . . . . . . . . . . . . . . . . . . . . . . .53
 Passagiers vervoeren . . . . . . . . . . . . . . . . . . . . .53
 Uitlaatgas . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53
 Aanbevolen veiligheidscontroles in de auto . . . .54
 Veiligheidscontroles buiten de auto . . . . . . . . . .55
11

Componenten van het
airbagsysteem
Uw auto is mogelijk uitgerust met de
volgende componenten van het air-
bagsysteem:
 Controller van het beveiligingssys-teem voor inzittenden
 Waarschuwingslampje voor het airbagsysteem
 Stuurwiel en stuurkolom
 Instrumentenpaneel
 Kniebescherming
 Geavanceerde frontairbag aan bestuurderszijde
 Geavanceerde frontairbag aan passagierszijde
 Aanvullende zijairbags in de stoe- len (SAB)
 Sensoren voor frontale en zijde- lingse botsingen
 Gordelspanners voorin, gespslui- tingschakelaar voor
veiligheidsgordels Kenmerken geavanceerde
frontairbags
Het geavanceerde frontairbagsysteem
bestaat uit airbags aan de bestuur-
derszijde en aan de passagierszijde die
in meerdere stadia worden geacti-
veerd. Dit systeem reageert op facto-
ren zoals de kracht en de aard van de
botsing die worden vastgesteld door
de controller van het beveiligingssys-
teem voor inzittenden. Deze controller
ontvangt informatie van de sensoren
voor frontale botsingen.
Het eerste opblaasmechanisme wordt
onmiddellijk geactiveerd bij een bot-
sing waarbij gebruik van de airbags
noodzakelijk is. Deze geringe opbla-
zing wordt toegepast voor minder
zware botsingen. Bij zwaardere bot-
singen wordt een krachtiger opbla-
zing toegepast.
WAARSCHUWING!
 Er mogen geen voorwerpen op of
nabij het airbagpaneel op het in-
strumentenpaneel worden ge-
plaatst, omdat deze letsel kunnen
veroorzaken bij botsingen waar-
bij de airbag wordt opgeblazen.
 Plaats niets op of rond de airbag- panelen en probeer deze nooit
handmatig te openen. Anders is
het mogelijk dat u de airbags be-
schadigt. Bovendien kunt u letsel
oplopen doordat de airbags mo-
gelijk niet meer functioneren. De
beschermpanelen van de airbag-
kussens gaan alleen open als de
airbags worden opgeblazen.
 U mag nooit in de kniebescher- ming boren of snijden of deze op
een andere manier bewerken.
 Monteer geen accessoires op de kniebescherming zoals alarmver-
lichting, audio-installaties, 27
MC-apparatuur, enz.
35

Aanvullende zijairbags in de
stoelen (SAB)
De aanvullende zijairbags in de stoe-
len bieden de inzittenden betere be-
scherming tegen zijdelingse botsin-
gen. De zijairbags in de stoelen zijn
gemarkeerd met een opschrift dat in
de buitenzijde van de voorstoelen is
gestikt.
Als de airbag wordt geactiveerd, gaat
de naad tussen de voor- en zijkant van
de stoelbekleding open. Elke airbag
wordt afzonderlijk geactiveerd, zodat
bij een botsing aan de linkerzijde al-
leen de linkerairbag wordt geacti-
veerd, en bij een botsing aan de rech-
terzijde alleen de rechterairbag.OPMERKING:
 De airbagpanelen zijn in de in-
terieurbekleding nauwelijks
zichtbaar, maar springen open
tijdens het opblazen van de air-
bag.
 Als u zich tijdens het activeren te dicht bij de zijairbags bevindt,
kunt u ernstig of zelfs dodelijk
letsel oplopen.
Aanvullende zijairbags in de stoelen
(SAB) vormen een aanvulling op de
veiligheidsgordels. Inzittenden, waar-
onder kinderen, die tegen of heel dicht
bij de aanvullende zijairbags in de
stoelen (SAB) zitten, kunnen ernstig
of zelfs dodelijk letsel oplopen. Inzit-
tenden, en met name kinderen, die-
nen niet tegen het portier, de zijramen
of het gebied waar de aanvullende
zijairbags worden opgeblazen aan te
leunen of in slaap te vallen, ook niet
als zij in een babyzitje of kinderzitje
zitten. Zit altijd zo veel mogelijk
rechtop, met uw rug tegen de rugleu-
ning. Gebruik de veiligheidsgordels
op juiste wijze en gebruik het juiste formaat kinderzitje, babyzitje of zit-
verhoger dat wordt aanbevolen voor
de lengte en het gewicht van het kind.
Het systeem bevat sensoren voor zij-
delingse botsingen die zijn gekali-
breerd om de zijairbags te activeren
bij botsingen die bescherming van de
inzittenden door airbags noodzakelijk
maken.
WAARSCHUWING!
Gebruik geen aanvullende stoel-
hoezen en plaats geen voorwerpen
tussen uzelf en de zijairbags. De
werking van de airbags kan zo ver-
slechteren en/of voorwerpen kun-
nen met kracht tegen u aan slaan en
zo ernstig letsel veroorzaken.
Kniebescherming
De kniebescherming helpt de knieën
van de voorpassagier te beschermen
en hem correct te laten zitten bij het
eventueel opblazen van de geavan-
ceerde frontairbag.
Opschrift aanvullende zijairbags in de stoelen
36

In combinatie met de veiligheidsgor-
dels, gordelspanners en kniebescher-
ming bieden de geavanceerde fron-
tairbags extra bescherming aan de
bestuurder en voorpassagier. Ook de
zijairbags zorgen in combinatie met
de veiligheidsgordels voor een betere
bescherming van de inzittenden.
Sensoren en regeleenheden
voor airbags
Controller van het
veiligheidssysteem voor
inzittenden
Decontroller van het veiligheids-
systeem voor inzittenden maakt
deel uit van het voorgeschreven veilig-
heidssysteem van deze auto.
Het controller van het veiligheidssys-
teem voor inzittenden bepaalt of het
nodig is de front- en/of zijairbags op
te blazen bij een frontale of zijdelingse
botsing. Op basis van de signalen van
de botsingsensoren activeert een cen-
trale controller van het beveiligings-
systeem voor inzittenden zo nodig de
geavanceerde frontairbags, aanvul-
lende zijairbags in de stoelen (SAB) en de gordelspanners voorin, afhankelijk
van verschillende factoren, zoals de
aard en de ernst van de botsing.
De geavanceerde frontairbags zijn
ontworpen om naast de veiligheids-
gordels bij bepaalde frontale aanrij-
dingen afhankelijk van verschillende
factoren, zoals de ernst en de aard van
de botsing, extra bescherming te bie-
den. Geavanceerde frontairbags zijn
niet bedoeld voor het verminderen
van het risico op letsel bij botsingen
van achteren, botsingen van opzij of
over de kop slaan.
De geavanceerde frontairbags worden
niet bij alle frontale botsingen geacti-
veerd. Dit geldt ook voor sommige
frontale botsingen die ernstige schade
aan het voertuig tot gevolg hebben,
zoals bepaalde aanrijdingen tegen pa-
len, aanrijdingen waarbij de auto on-
der een vrachtwagen terechtkomt en
aanrijdingen onder een hoek. Daaren-
tegen kunnen de geavanceerde fron-
tairbags, afhankelijk van de aard van
de botsing en de plaats waar de auto
wordt geraakt, opgeblazen worden bij
aanrijdingen die geringe schade aan
de voorkant van het voertuig tot ge-
volg hebben, maar die aanvankelijk
een grote afname van de snelheid ver-
oorzaken.
De zijairbags worden niet bij alle zij-
delingse botsingen opgeblazen. Het
opblazen van de zijairbags is afhan-
kelijk van de ernst en aard van de
aanrijding.
Omdat airbagsensoren de vertraging
van het voertuig in de loop van de tijd
meten, zijn de snelheid van het voer-
tuig en de schade op zichzelf geen
goede indicatoren voor de noodzaak
van het wel of niet opblazen van een
airbag.
Veiligheidsgordels zijn bij alle onge-
vallen noodzakelijk voor uw bescher-
ming en om uw lichaam in de juiste
positie te houden, uit de buurt van een
airbag die wordt opgeblazen.
De controller van het beveiligingssys-
teem voor inzittenden bewaakt de ge-
reedheid van de elektronische onder-
delen van het airbagsysteem wanneer
de contactschakelaar in de stand
37

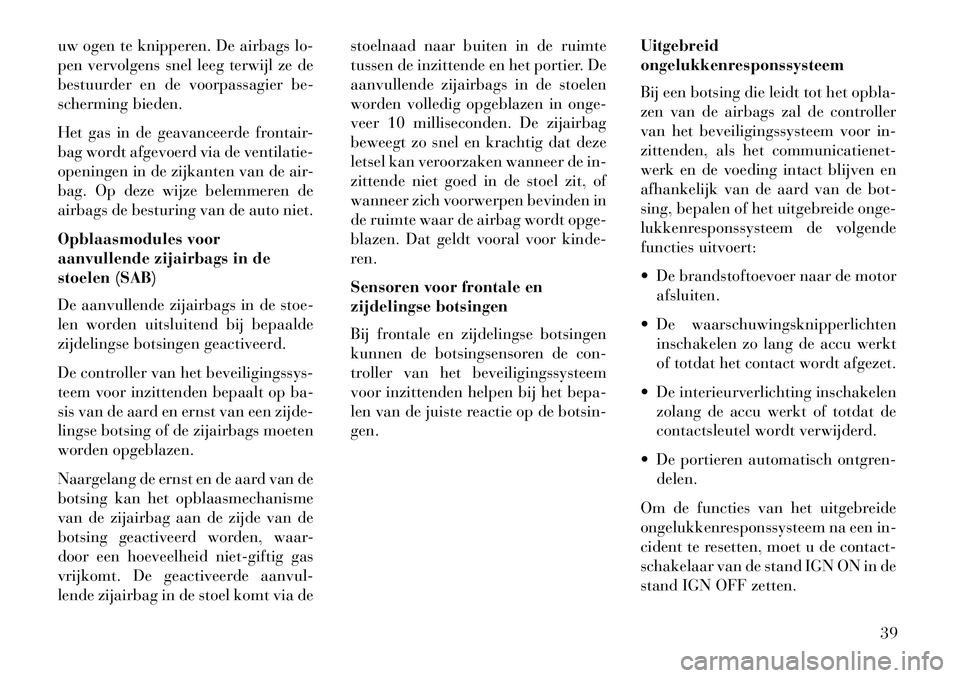

uw ogen te knipperen. De airbags lo-
pen vervolgens snel leeg terwijl ze de
bestuurder en de voorpassagier be-
scherming bieden.
Het gas in de geavanceerde frontair-
bag wordt afgevoerd via de ventilatie-
openingen in de zijkanten van de air-
bag. Op deze wijze belemmeren de
airbags de besturing van de auto niet.
Opblaasmodules voor
aanvullende zijairbags in de
stoelen (SAB)
De aanvullende zijairbags in de stoe-
len worden uitsluitend bij bepaalde
zijdelingse botsingen geactiveerd.
De controller van het beveiligingssys-
teem voor inzittenden bepaalt op ba-
sis van de aard en ernst van een zijde-
lingse botsing of de zijairbags moeten
worden opgeblazen.
Naargelang de ernst en de aard van de
botsing kan het opblaasmechanisme
van de zijairbag aan de zijde van de
botsing geactiveerd worden, waar-
door een hoeveelheid niet-giftig gas
vrijkomt. De geactiveerde aanvul-
lende zijairbag in de stoel komt via destoelnaad naar buiten in de ruimte
tussen de inzittende en het portier. De
aanvullende zijairbags in de stoelen
worden volledig opgeblazen in onge-
veer 10 milliseconden. De zijairbag
beweegt zo snel en krachtig dat deze
letsel kan veroorzaken wanneer de in-
zittende niet goed in de stoel zit, of
wanneer zich voorwerpen bevinden in
de ruimte waar de airbag wordt opge-
blazen. Dat geldt vooral voor kinde-
ren.
Sensoren voor frontale en
zijdelingse botsingen
Bij frontale en zijdelingse botsingen
kunnen de botsingsensoren de con-
troller van het beveiligingssysteem
voor inzittenden helpen bij het bepa-
len van de juiste reactie op de botsin-
gen.
Uitgebreid
ongelukkenresponssysteem
Bij een botsing die leidt tot het opbla-
zen van de airbags zal de controller
van het beveiligingssysteem voor in-
zittenden, als het communicatienet-
werk en de voeding intact blijven en
afhankelijk van de aard van de bot-
sing, bepalen of het uitgebreide onge-
lukkenresponssysteem de volgende
functies uitvoert:
 De brandstoftoevoer naar de motor
afsluiten.
 De waarschuwingsknipperlichten inschakelen zo lang de accu werkt
of totdat het contact wordt afgezet.
 De interieurverlichting inschakelen zolang de accu werkt of totdat de
contactsleutel wordt verwijderd.
 De portieren automatisch ontgren- delen.
Om de functies van het uitgebreide
ongelukkenresponssysteem na een in-
cident te resetten, moet u de contact-
schakelaar van de stand IGN ON in de
stand IGN OFF zetten.
39

HANDMATIGE
NOODMODUS (ALLEEN
VOOR SLUITEN VAN DAK)
Deze procedure mag uitsluitend wor-
den gevolgd om het dak te sluiten
(dak omhoog) als dit niet lukt met de
schakelaar voor Power Top of als het
dak in een stand staat die het rijden
onmogelijk maakt. Volg onderstaande
aanwijzingen om het dak te sluiten
(omhoog te brengen) via de handma-
tige noodmodus.
Druk binnen twee seconden vijf maal
op de stand voor omhoog (dak slui-
ten) van de schakelaar voor Power
Top en houd de schakelaar ten minste
twee minuten ingedrukt in de stand
voor omhoog.LET OP!
 Neem contact op met uw erkendedealer nadat u het dak via boven-
staande procedure heeft gesloten.
 Rijd NIET sneller dan 64 km/u.
(Vervolgd)
LET OP!(Vervolgd)
 Omdat de handmatige noodmo- dus het cabrioletdak kan bescha-
digen, dient u deze modus uitslui-
tend te gebruiken als de normale
dakbediening niet werkt.
Wanneer u merkt dat het dak tijdens
het gebruik van de handmatige nood-
modus wordt beschadigd, laat dan de
schakelaar voor Power Top onmiddel-
lijk los en neem contact op met uw
erkende dealer.
OPMERKING: Het duurt moge-
lijk langer om de Power Top dak
volledig omhoog te brengen en te
sluiten via deze procedure. Het is
niet ongebruikelijk dat het dak
pas na 30 seconden in beweging
komt.
SPIEGELS
BINNENSPIEGEL MET
AUTOMATISCHE
DIMSTAND
Via een dubbel scharniersysteem kunt
u de spiegel horizontaal en verticaal verstellen. Stel de spiegel zo in dat u
door het midden van de achterruit
kijkt.
Deze spiegel wordt automatisch aan-
gepast aan hinderlijke weerspiegeling
van de koplampen van achterliggers.
U kunt deze functie in- of uitschake-
len door de knop onder aan de spiegel
in te drukken. Links naast de knop
gaat een lampje branden als de dim-
functie actief is. De sensor rechts van
de knop gaat niet branden.
OPMERKING: Tijdens het ach-
teruitrijden wordt deze functie
uitgeschakeld.
Binnenspiegel met automatische
dimstand
72

wanneer de auto wordt gestart. Als
het storingslampje brandt, is het mo-
gelijk dat lage bandenspanning niet
wordt gedetecteerd of gemeld. Storin-
gen van het bandenspanningscontro-
lesysteem kunnen optreden om ver-
schillende redenen, waaronder de
installatie van vervangende of alter-
natieve banden of wielen. Controleer
altijd het controlelampje voor storin-
gen van het bandenspanningscontro-
lesysteem nadat een of meer banden
of wielen van het voertuig zijn vervan-
gen om er zeker van te zijn dat de
vervangende of alternatieve banden
en wielen de juiste werking van het
bandenspanningscontrolesysteem
niet verhinderen.
LET OP!
Het bandenspanningscontrolesys-
teem is geoptimaliseerd voor de ori-
ginele banden en wielen. De ban-
denspanning en waarschuwing van
het bandenspanningscontrolesys-
teem zijn ingesteld voor de banden-
maat van uw auto. Het gebruik van
vervangende onderdelen met een
andere maat of van een ander of
type kan leiden tot een ongewenste
werking van het systeem of schade
aan de sensoren. Door het gebruik
van niet-originele wielen kunnen de
sensoren beschadigd raken. Ge-
bruik geen bandenafdichtingsmid-
delen uit blik of balansgewichten
als de auto is uitgerust met een ban-
denspanningscontrolesysteem, om-
dat dit schade aan de sensoren kan
veroorzaken.26. Storingslampje
Het storingslampje maakt
deel uit van het boorddiagno-
sesysteem (OBD) dat regel-
systemen voor emissie, de motor en de
automatische versnellingsbak contro-
leert. Het lampje gaat branden als de
contactschakelaar in de stand ON/
RUN wordt gezet, voordat de motor
start. Als het lampje niet gaat branden
wanneer u de contactschakelaar van
LOCK naar ON/RUN draait, laat uw
auto dan direct controleren op storin-
gen.
Door sommige omstandigheden, zoals
een losse of afwezige tankdop, slechte
brandstofkwaliteit e.d., kan na het
starten van de motor het lampje gaan
branden. Als het lampje blijft bran-
den tijdens enkele normale ritten, is
onderhoud van uw auto noodzakelijk.
In de meeste gevallen kan dan nor-
maal met de auto worden gereden en
is slepen niet noodzakelijk.
130

ELEKTRONISCH STABILI-
TEITSREGELSYSTEEM
(ESP)
Dit systeem verbetert de bestuurbaar-
heid en stabiliteit van de auto onder
diverse rijomstandigheden. ESP cor-
rigeert over- en onderstuur van het
voertuig door het juiste wiel af te rem-
men. Zo wordt tegengestuurd bij
onder- of overstuur. Ook kan het mo-
torvermogen worden verminderd om
het voertuig te helpen bij het handha-
ven van de juiste rijrichting. ESP be-
paalt met behulp van sensors in het
voertuig de door de bestuurder ge-
wenste rijrichting. Het systeem verge-
lijkt deze baan dan met de werkelijke
rijrichting van het voertuig. Wanneer
de werkelijke baan niet overeenkomt
met de gewenste baan, remt ESP het
juiste wiel af om over- of onderstuur
tegen te gaan.
 Overstuur: de auto reageert inbochten te sterk op de stand van het
stuurwiel.
 Onderstuur: de auto reageert in bochten onvoldoende op de stand
van het stuurwiel.
WAARSCHUWING!
Met het ESP-systeem wordt niet
voorkomen dat de auto onderwor-
pen blijft aan de wetten van de na-
tuur en het systeem zorgt evenmin
voor meer grip op het wegdek. ESP
kan geen ongelukken voorkomen,
zeker geen ongelukken die worden
veroorzaakt door te hoge snelheden
in bochten, het rijden op zeer glad
wegdek, of aquaplaning. ESP kan
evenmin ongelukken voorkomen
die het gevolg zijn van het verlies
van de controle over het voertuig
doordat het rijgedrag niet is aange-
past aan de omstandigheden. Al-
leen een oplettende en bekwame
bestuurder met een veilige rijstijl
kan ongelukken voorkomen. Ge-
bruik de mogelijkheden van een
auto met ESP nooit op een roeke-
loze of risicovolle wijze die de vei-
ligheid van de bestuurder of ande-
ren in gevaar brengt. Bedrijfsmodi van ESP
Bij alle auto's met ESP kan uit de
volgende ESP-bedrijfsmodi worden
gekozen:
ESP ingeschakeld
Dit is de normale bedrijfsmodus van
de ESP. Als de auto wordt gestart,
bevindt het ESP-systeem zich in deze
modus. Deze modus dient te worden
gebruikt onder vrijwel alle rijomstan-
digheden. Het ESP mag alleen om
specifieke redenen in de bedrijfsmo-
dus "Partial Off" (gedeeltelijk uit)
worden geschakeld, zoals hieronder
wordt beschreven.
Gedeeltelijke ESP-modus
Deze modus wordt ingeschakeld door
kort op de schakelaar “ESP uit” te
drukken (in de onderste rij schake-
laars onder de bedieningselementen
van de verwarming/airconditioning).
In de modus "gedeeltelijk uit" is het
ASR-gedeelte van het ESP uitgescha-
keld, behalve de functie "beperkte
slip", zoals beschreven in het hoofd-
stuk over ASR. Het controle-/
171

LET OP!
 Het bandenspanningscontrole-systeem is geoptimaliseerd voor
de originele banden en wielen. De
bandenspanning en waarschu-
wing van het bandenspannings-
controlesysteem zijn ingesteld
voor de bandenmaat van uw
auto. Het gebruik van vervan-
gende onderdelen met een andere
maat of van een ander of type kan
leiden tot een ongewenste wer-
king van het systeem of schade
aan de sensoren. Door het ge-
bruik van niet-originele wielen
kunnen de sensoren beschadigd
raken. Gebruik geen niet-
originele bandenafdichtingsmid-
delen of balansgewichten als de
auto is uitgerust met een banden-
spanningscontrolesysteem, om-
dat dit schade aan de sensoren
kan veroorzaken.
(Vervolgd)
LET OP!(Vervolgd)
Plaats na het controleren van de
bandenspanning of het vullen van
de banden altijd de ventieldop te-
rug. Dit voorkomt het binnentre-
den van vocht en vuil in het ven-
tiel, waardoor de bandenspanning
nadelig wordt beïnvloed.
OPMERKING:
 Het bandenspanningscontrole- systeem is niet bedoeld als ver-
vanging voor normaal onder-
houd en waarschuwt niet bij
andere problemen met de band.
Het bandenspanningscontrolesys-
teem mag niet worden gebruikt als
bandenspanningsmeter. Als u met een veel te lage ban- denspanning rijdt, raakt de
band oververhit en kan de band
defect raken. Een te lage ban-
denspanning verhoogt ook het
brandstofverbruik, vermindert
de levensduur van de band en
kan het rij- en remgedrag van de
auto nadelig beïnvloeden.  Het TPMS is geen vervanging
voor het juiste bandenonder-
houd en de bestuurder is er ver-
antwoordelijk voor om de juiste
bandenspanning te handhaven
met gebruik van een precieze
bandenspanningsmeter, zelfs
als de spanning nog niet zover is
afgenomen dat het waarschu-
wingslampje voor lage banden-
spanning gaat branden.
 Het bandenspanningscontrole- systeem registreert altijd de wer-
kelijke bandenspanning, ook als
die spanning onder invloed van
temperatuurverschillen veran-
dert.
PREMIUMSYSTEEM
Het bandenspanningscontrolesys-
teem maakt gebruik van draadloze
technologie met op de velg gemon-
teerde elektronische sensoren die de
bandenspanning meten. De sensoren,
die bij het ventiel op de velgen zijn
gemonteerd, sturen informatie over
de bandenspanning naar de ont-
vangstmodule.
180

OPMERKING: Het is uiterst be-
langrijk dat u de spanning van alle
banden van de auto maandelijks
controleert en de banden zo nodig
op de juiste spanning brengt.
Het bandenspanningscontrolesys-
teem bestaat uit de volgende onderde-
len:
1. Ontvangstmodule
2. Vier bewakingssensors banden-
spanning
3. Drie triggermodules (aangebracht
in drie van de vier wielkasten)
4. Verschillende berichten van het
bandenspanningscontrolesysteem,
die verschijnen op het scherm van het
elektronische voertuiginformatiecen-
trum (EVIC)
5. Bandenspanningslampje
Waarschuwingen van het
bandenspanningscontrolesysteemAls de spanning van één of
meer banden te laag is, gaat
het bandenspanningslampje in
de instrumentgroep branden en klinkt
het geluidssignaal. Verder verschijnt op het elektronisch voertuiginforma-
tiecentrum (EVIC) gedurende mini-
maal vijf seconden het bericht "In-
flate Tire to XX" (Pomp de band op
tot XX) en wordt er een grafiek van de
bandenspanning(en) getoond, waarin
de banden met een te lage spanning
knipperen. De waarde die in de ban-
denspanningstabel staat vermeld is de
bandenspanningswaarde die in het
bericht "Inflate Tire to XX" (Pomp de
band op tot XX) in het EVIC wordt
weergegeven.
Als dit gebeurt, dient u direct te stop-
pen en de banden met te lage span-
ning (knipperend op het EVIC-
scherm) op de spanning te brengen
die in de bandenspanningstabel staat
vermeld. Zodra het systeem de
nieuwe bandenspanningen heeft ont-
vangen, wordt het systeem automa-
tisch bijgewerkt, verdwijnt het bericht
“Inflate Tire to XX” (Pomp de band
op tot XX), stopt het knipperen van
de te lage waarden in de grafiek op het
EVIC-scherm en gaat het banden-
spanningslampje uit. Het is mogelijk
dat u eerst ongeveer 20 minuten met
een snelheid hoger dan 24 km/u moet
rijden, voordat het bandenspannings-
controlesysteem deze informatie ont-
vangt.
Waarschuwing
bandenspanningscontrolesysteem
controleren
Wanneer een systeemstoring is gecon-
stateerd, klinkt er een geluidssignaal
en knippert het bandenspannings-
lampje gedurende 75 seconden en
blijft dit vervolgens continu branden.
Daarnaast wordt in het EVIC ten
minste vijf seconden lang het bericht
"CHECK TPM SYSTEM" (banden-
spanningscontrolesysteem controle-
ren) weergegeven. Daarna worden er
streepjes (- -) getoond in plaats van
bandenspanningswaarden om aan te
geven welke sensor niet meer werkt.
Als het contact wordt uitgeschakeld
en vervolgens weer ingeschakeld, zal
deze reeks worden herhaald wanneer
de systeemstoring zich nog steeds
voordoet. Als de storing in het systeem
is opgeheven, stopt het bandenspan-
ningslampje met knipperen, ver-
dwijnt het bericht "CHECK TPM
181
