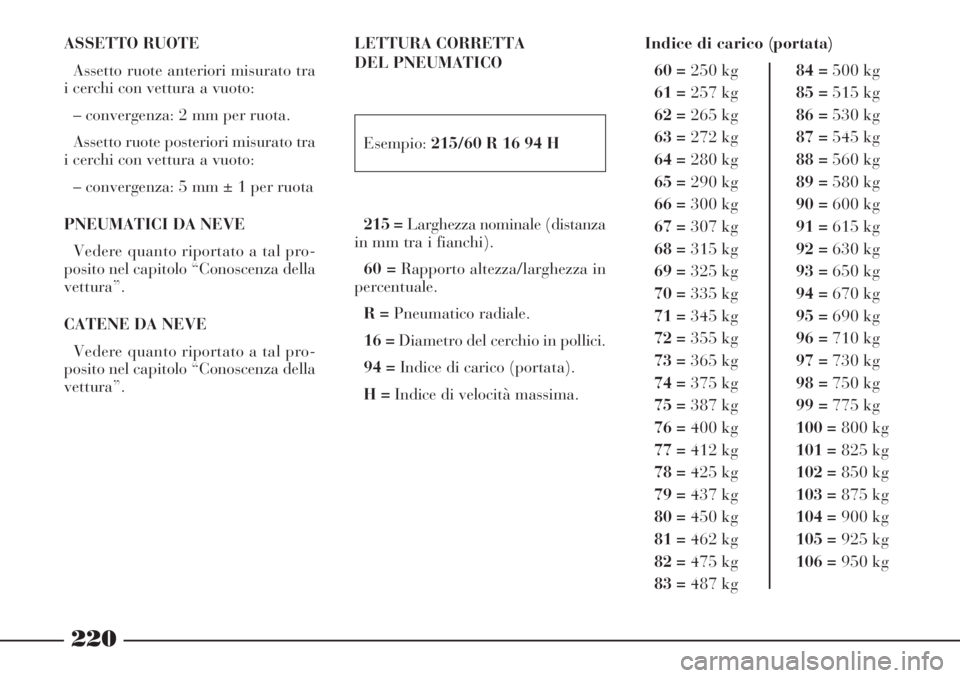

ASSETTO RUOTE
Assetto ruote anteriori misurato tra
i cerchi con vettura a vuoto:
– convergenza: 2 mm per ruota.
Assetto ruote posteriori misurato tra
i cerchi con vettura a vuoto:
– convergenza: 5 mm ± 1 per ruota
PNEUMATICI DA NEVE
Vedere quanto riportato a tal pro-
posito nel capitolo “Conoscenza della
vettura”.
CATENE DA NEVE
Vedere quanto riportato a tal pro-
posito nel capitolo “Conoscenza della
vettura”.LETTURA CORRETTA
DEL PNEUMATICO
Esempio:215/60 R 16 94 H
215 =Larghezza nominale (distanza
in mm tra i fianchi).
60 =Rapporto altezza/larghezza in
percentuale.
R =Pneumatico radiale.
16 =Diametro del cerchio in pollici.
94 =Indice di carico (portata).
H =Indice di velocità massima.Indice di carico (portata)
60 =250 kg84 =500 kg
61 =257 kg85 =515 kg
62 =265 kg86 =530 kg
63 =272 kg87 =545 kg
64 =280 kg88 =560 kg
65 =290 kg89 =580 kg
66 =300 kg90 =600 kg
67 =307 kg91 =615 kg
68 =315 kg92 =630 kg
69 =325 kg93 =650 kg
70 = 335 kg94 =670 kg
71 =345 kg95 =690 kg
72 =355 kg96 =710 kg
73 =365 kg97 =730 kg
74 =375 kg98 =750 kg
75 =387 kg99 =775 kg
76 =400 kg100 = 800 kg
77 =412 kg
101 =825 kg
78 =425 kg102 =850 kg
79 =437 kg103 =875 kg
80 =450 kg104 =900 kg
81 =462 kg105 =925 kg
82 =475 kg106 =950 kg
83 =487 kg

221
Indice di velocità massima
Q = fino a 160 km/h
R =fino a 170 km/h
S =fino a 180 km/h
T =fino a 190 km/h
U =fino a 200 km/h
H =fino a 210 km/h
V =oltre 210 km/h
ZR =oltre 240 km/h
W =fino a 270 km/h
Y =fino a 300 km/h
Indice di velocità massima
per pneumatici da neve
Q M + S =fino a 160 km/h.
T M + S =fino a 190 km/h.

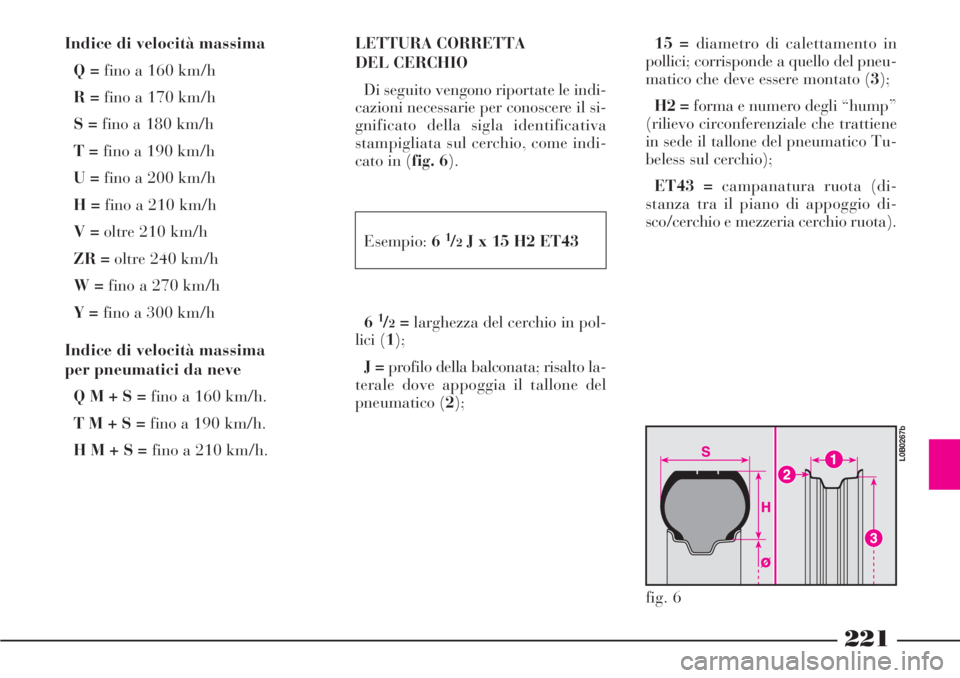

H M + S =fino a 210 km/h.LETTURA CORRETTA
DEL CERCHIO
Di seguito vengono riportate le indi-
cazioni necessarie per conoscere il si-
gnificato della sigla identificativa
stampigliata sul cerchio, come indi-
cato in (fig. 6).
Esempio:6
1/2J x 15 H2 ET43
6
1/2=larghezza del cerchio in pol-
lici (1);
J =profilo della balconata; risalto la-
terale dove appoggia il tallone del
pneumatico (2);15 =diametro di calettamento in
pollici; corrisponde a quello del pneu-
matico che deve essere montato (3);
H2 =forma e numero degli “hump”
(rilievo circonferenziale che trattiene
in sede il tallone del pneumatico Tu-
beless sul cerchio);
ET43 =campanatura ruota (di-
stanza tra il piano di appoggio di-
sco/cerchio e mezzeria cerchio ruota).
fig. 6
L0B0267b

222
Cerchi in lega
Pneumatici
Ruota di scorta
PRESSIONI DI GONFIAGGIO A FREDDO
Con pneumatico caldo il valore della pressione deve essere +0,3 bar rispetto al
valore prescritto. Ricontrollare comunque il corretto valore a pneumatico freddo.
2.0 JTD
7J x 16”
215/60 R16
di dimensione normale con cerchio in lega
Posteriore
3,4 Anteriore
2,5
Posteriore
2,5 Anteriore
2,5A vuoto A pieno carico
Pneumatico
215/60 R16
fig. 7
L0B0264b

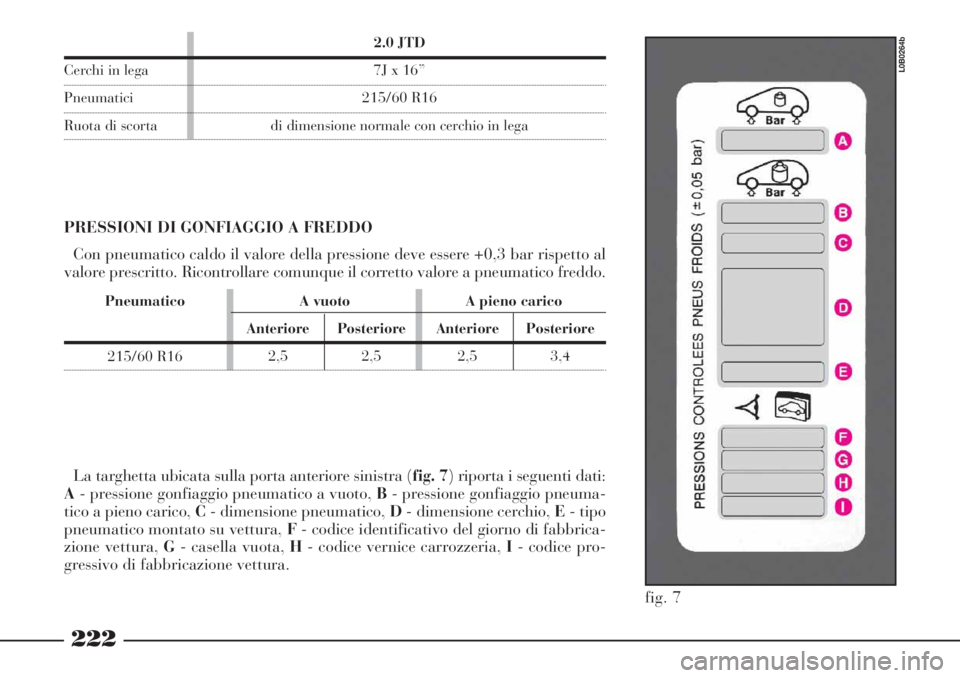

La targhetta ubicata sulla porta anteriore sinistra (fig. 7) riporta i seguenti dati:
A- pressione gonfiaggio pneumatico a vuoto, B- pressione gonfiaggio pneuma-
tico a pieno carico, C- dimensione pneumatico, D- dimensione cerchio, E- tipo
pneumatico montato su vettura, F- codice identificativo del giorno di fabbrica-
zione vettura, G- casella vuota, H- codice vernice carrozzeria, I- codice pro-
gressivo di fabbricazione vettura.

223
fig. 8
L0B0265b

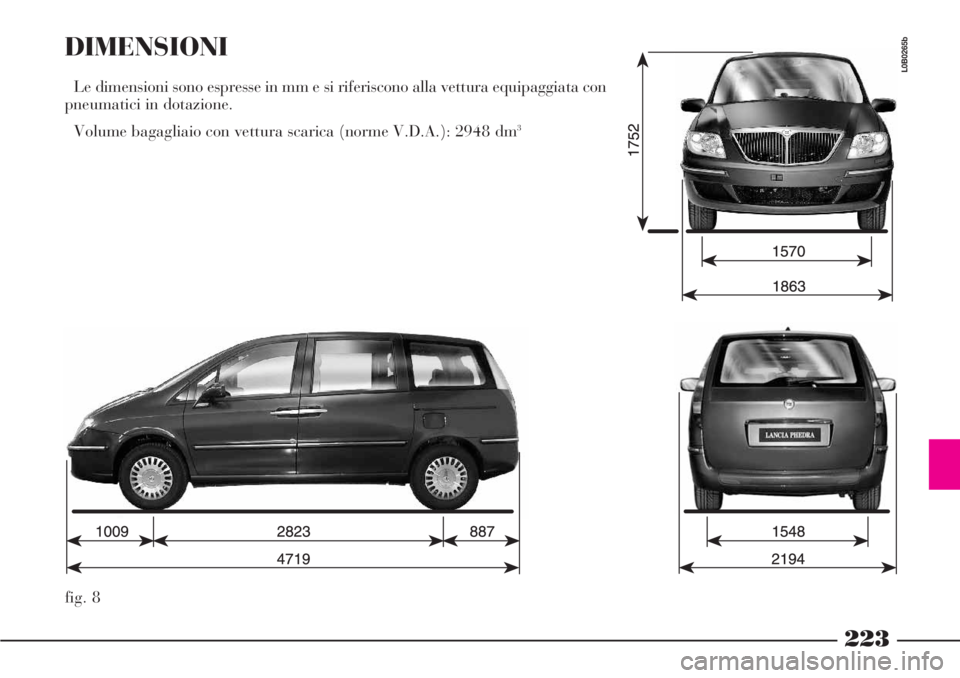

DIMENSIONI
Le dimensioni sono espresse in mm e si riferiscono alla vettura equipaggiata con
pneumatici in dotazione.
Volume bagagliaio con vettura scarica (norme V.D.A.): 2948 dm
3

2.0 JTD
120 CV
180
12,9
34,32.0 JTD
cambio automatico
168
15,1
36,32.0 JTD 136 CV
190
12,5
34,0
Velocità massima (*) km/h
Accelerazione da 0 a 100km/h sec.
Chilometro da fermo sec.
(*) Ammissibile dopo il primo periodo d’uso della vettura.
224

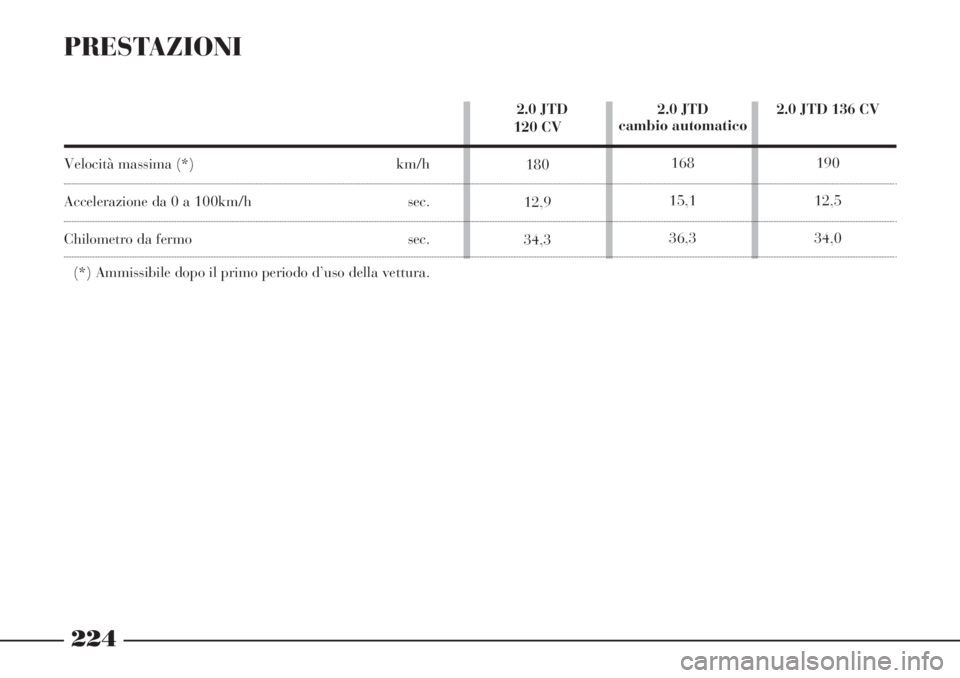

PRESTAZIONI

225

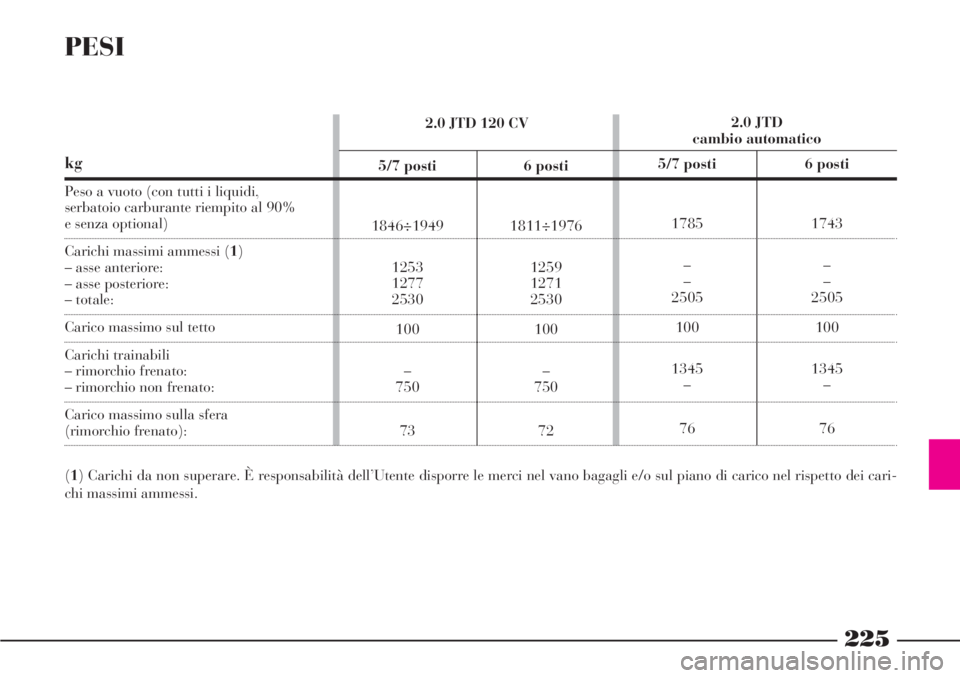

PESI
kg
Peso a vuoto (con tutti i liquidi,
serbatoio carburante riempito al 90%
e senza optional)
Carichi massimi ammessi (1)
– asse anteriore:
– asse posteriore:
– totale:
Carico massimo sul tetto
Carichi trainabili
– rimorchio frenato:
– rimorchio non frenato:
Carico massimo sulla sfera
(rimorchio frenato):
(1) Carichi da non superare. È responsabilità dell’Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei cari-
chi massimi ammessi.5/7 posti
1846÷1949
1253
1277
2530
100
–
750
736 posti
1811÷1976
1259
1271
2530
100
–
750
72 2.0 JTD 120 CV2.0 JTD
cambio automatico
6 posti
1743
–
–
2505
100
1345
–
76 5/7 posti
1785
–
–
2505
100
1345
–
76

kg
Peso a vuoto (con tutti i liquidi,
serbatoio carburante riempito al 90%
e senza optional)
Carichi massimi ammessi (1)
– asse anteriore:
– asse posteriore:
– totale:
Carico massimo sul tetto
Carichi trainabili
– rimorchio frenato:
– rimorchio non frenato:
Carico massimo sulla sfera
(rimorchio frenato):
(1) Carichi da non superare. È responsabilità dell’Utente disporre le merci nel vano bagagli e/o sul piano di carico nel rispetto dei cari-
chi massimi ammessi.
226
5/7 posti
1854÷1957
1256
1274
2530
100
–
750
766 posti
1818÷1983
1263
1267
2530
100
–
750
76 2.0 JTD 136 CV

RIFORNIMENTI
Serbatoio carburante:– compresa una riserva di:
Impianto di raffreddamento motore:
Coppa del motore e filtro:
Scatola cambio/differenziale:
Scatola cambio automatico/
differenziale:
Servosterzo idraulico:
Circuito freni idraulici con:
dispositivo ABS (con ESP)
Recipiente liquido
lavacristallo, lavalunotto,
lavafari:
(❏) Per temperature inferiori a –15°C si consiglia l’impiego di SELENIA WR DIESEL SAE 5W-40
227
2.0 JTD
cambio
automatico
litri
80
8
9
5,25
–
4,5/6
1,2
0,519
7,5Combustibili
prescritti
prodotti consigliati
Gasolio per autotrazione
(Specifica EN590)
Miscela di acqua distillata
e liquido PARAFLU 11
(di colore blu) al 50%
oppurePARAFLU UP
(di colore rosso) al 50%
SELENIA TURBO
DIESEL(❒)
TUTELA MATRYX
TUTELA GI/E
TUTELA GI/A
TUTELA TOP 4
Miscela di acqua e
liquidoTUTELA
PROFESSIONAL SC 35 2.0 JTD
120 CV
litri
80
8
9
5,25
1,9
–
1,2
0,519
7,5

228
2.0 JTD
136 CV
litri
80
8
9
5,25
1,9
–
1,2
0,519
7,5
Serbatoio carburante:
– compresa una riserva di:
Impianto di raffreddamento motore:
Coppa del motore e filtro:
Scatola del cambio/differenziale:
Scatola del cambio automatico/differenziale
Servosterzo idraulico:
Circuito freni idraulici
con dispositivo ABS:
Recipiente liquido
lavacristallo, lavalunotto,
lavafari:
(❏) Per temperature inferiori a –15°C si consiglia l’impiego di SELENIA WR DIESEL SAE 5W-40
Combustibili
prescritti
prodotti consigliati
Gasolio per autotrazione (Specifica EN590)
Miscela di acqua distillata e liquido
PARAFLU11(di colore blu) al 50% oppure
PARAFLU UP(di colore rosso) al 50%
SELENIA TURBO
DIESEL(❒)
TUTELA MATRYX
TUTELA GI/E
TUTELA GI/A
TUTELA TOP 4
Miscela di acqua e
liquidoTUTELA
PROFESSIONAL SC 35

229
FLUIDI E LUBRIFICANTI
PRODOTTI CONSIGLIATI E LORO CARATTERISTICHE
Impiego
Lubrificanti per
motori a gasolio (❏)
(❏) Per temperature inferiori a –15°C si consiglia l’impiego di SELENIA WR DIESEL 5W-40 Fluidi e lubrificanti
consigliati
SELENIA TURBO
DIESEL
SELENIA
WR DIESELApplicazioni Caratteristiche qualitative dei fluidi e lubrificanti
per un corretto funzionamento della vettura
Lubrificanti con base sintetica di gradazione SAE 10W-40
che superino le specifiche ACEA B3 e API CD
Lubrificanti con base sintetica di gradazione SAE 5W-40
che superino le specifiche ACEA B3 e API CF
