Lancia Phedra 2009 Betriebsanleitung (in German)

70

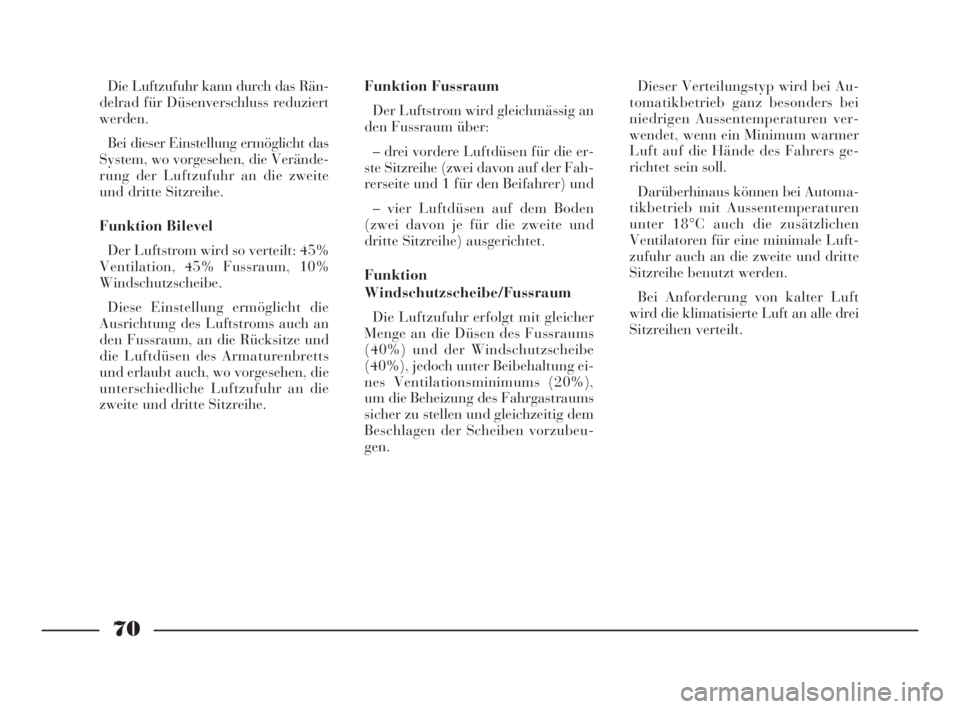

Die Luftzufuhr kann durch das Rän-
delrad für Düsenverschluss reduziert
werden.
Bei dieser Einstellung ermöglicht das
System, wo vorgesehen, die Verände-
rung der Luftzufuhr an die zweite
und dritte Sitzreihe.
Funktion Bilevel
Der Luftstrom wird so verteilt: 45%
Ventilation, 45% Fussraum, 10%
Windschutzscheibe.
Diese Einstellung ermöglicht die
Ausrichtung des Luftstroms auch an
den Fussraum, an die Rücksitze und
die Luftdüsen des Armaturenbretts
und erlaubt auch, wo vorgesehen, die
unterschiedliche Luftzufuhr an die
zweite und dritte Sitzreihe.Funktion Fussraum
Der Luftstrom wird gleichmässig an
den Fussraum über:
– drei vordere Luftdüsen für die er-
ste Sitzreihe (zwei davon auf der Fah-
rerseite und 1 für den Beifahrer) und
– vier Luftdüsen auf dem Boden
(zwei davon je für die zweite und
dritte Sitzreihe) ausgerichtet.
Funktion
Windschutzscheibe/Fussraum
Die Luftzufuhr erfolgt mit gleicher
Menge an die Düsen des Fussraums
(40%) und der Windschutzscheibe
(40%), jedoch unter Beibehaltung ei-
nes Ventilationsminimums (20%),
um die Beheizung des Fahrgastraums
sicher zu stellen und gleichzeitig dem
Beschlagen der Scheiben vorzubeu-
gen.Dieser Verteilungstyp wird bei Au-
tomatikbetrieb ganz besonders bei
niedrigen Aussentemperaturen ver-
wendet, wenn ein Minimum warmer
Luft auf die Hände des Fahrers ge-
richtet sein soll.
Darüberhinaus können bei Automa-
tikbetrieb mit Aussentemperaturen
unter 18°C auch die zusätzlichen
Ventilatoren für eine minimale Luft-
zufuhr auch an die zweite und dritte
Sitzreihe benutzt werden.
Bei Anforderung von kalter Luft
wird die klimatisierte Luft an alle drei
Sitzreihen verteilt.
066-134 Phedra TED 10-03-2009 12:23 Pagina 70

71

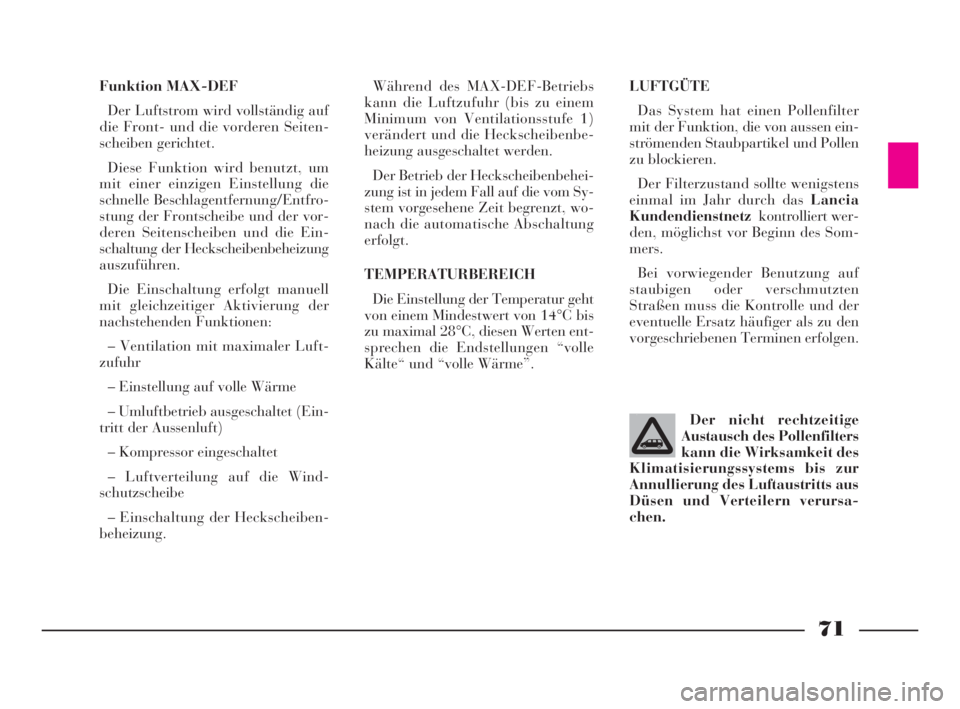

Funktion MAX-DEF
Der Luftstrom wird vollständig auf
die Front- und die vorderen Seiten-
scheiben gerichtet.
Diese Funktion wird benutzt, um
mit einer einzigen Einstellung die
schnelle Beschlagentfernung/Entfro-
stung der Frontscheibe und der vor-
deren Seitenscheiben und die Ein-
schaltung der Heckscheibenbeheizung
auszuführen.
Die Einschaltung erfolgt manuell
mit gleichzeitiger Aktivierung der
nachstehenden Funktionen:
– Ventilation mit maximaler Luft-
zufuhr
– Einstellung auf volle Wärme
– Umluftbetrieb ausgeschaltet (Ein-
tritt der Aussenluft)
– Kompressor eingeschaltet
– Luftverteilung auf die Wind-
schutzscheibe
– Einschaltung der Heckscheiben-
beheizung.Während des MAX-DEF-Betriebs
kann die Luftzufuhr (bis zu einem
Minimum von Ventilationsstufe 1)
verändert und die Heckscheibenbe-
heizung ausgeschaltet werden.
Der Betrieb der Heckscheibenbehei-
zung ist in jedem Fall auf die vom Sy-
stem vorgesehene Zeit begrenzt, wo-
nach die automatische Abschaltung
erfolgt.
TEMPERATURBEREICH
Die Einstellung der Temperatur geht
von einem Mindestwert von 14°C bis
zu maximal 28°C, diesen Werten ent-
sprechen die Endstellungen “volle
Kälte“ und “volle Wärme”. LUFTGÜTE
Das System hat einen Pollenfilter
mit der Funktion, die von aussen ein-
strömenden Staubpartikel und Pollen
zu blockieren.
Der Filterzustand sollte wenigstens
einmal im Jahr durch das Lancia
Kundendienstnetzkontrolliert wer-
den, möglichst vor Beginn des Som-
mers.
Bei vorwiegender Benutzung auf
staubigen oder verschmutzten
Straßen muss die Kontrolle und der
eventuelle Ersatz häufiger als zu den
vorgeschriebenen Terminen erfolgen.
Der nicht rechtzeitige
Austausch des Pollenfilters
kann die Wirksamkeit des
Klimatisierungssystems bis zur
Annullierung des Luftaustritts aus
Düsen und Verteilern verursa-
chen.
066-134 Phedra TED 10-03-2009 12:23 Pagina 71

72

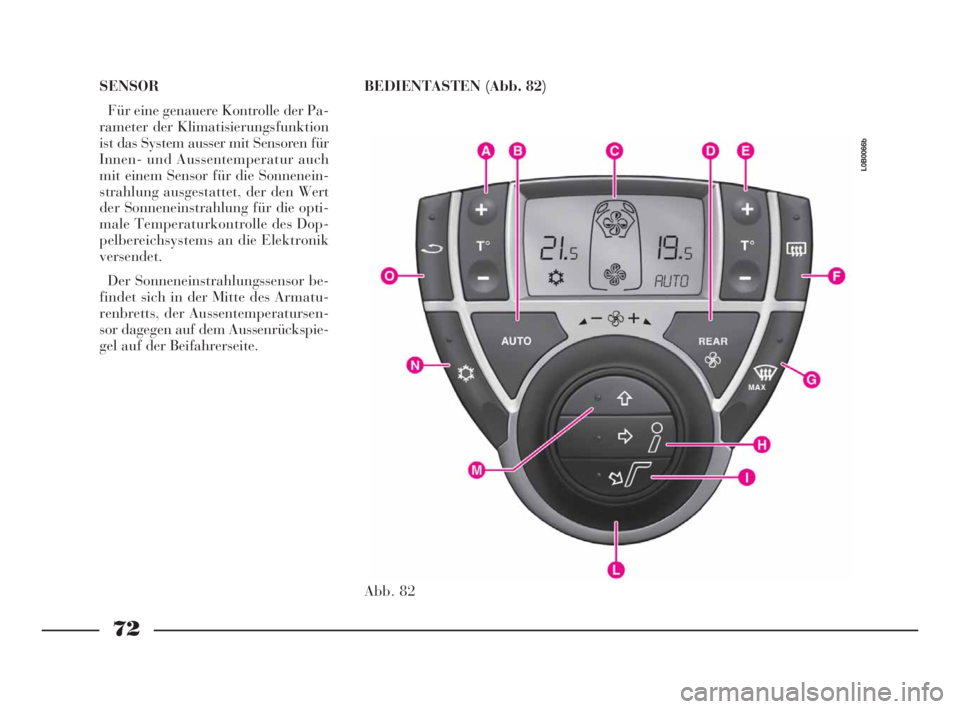

SENSOR
Für eine genauere Kontrolle der Pa-
rameter der Klimatisierungsfunktion
ist das System ausser mit Sensoren für
Innen- und Aussentemperatur auch
mit einem Sensor für die Sonnenein-
strahlung ausgestattet, der den Wert
der Sonneneinstrahlung für die opti-
male Temperaturkontrolle des Dop-
pelbereichsystems an die Elektronik
versendet.
Der Sonneneinstrahlungssensor be-
findet sich in der Mitte des Armatu-
renbretts, der Aussentemperatursen-
sor dagegen auf dem Aussenrückspie-
gel auf der Beifahrerseite.
Abb. 82
L0B0066b
BEDIENTASTEN (Abb. 82)
066-134 Phedra TED 10-03-2009 12:23 Pagina 72

73
Zeichenerklärung (Abb. 82)
A- Einstellungstaste für Innentem-
peratur, Fahrerseite
B- Taste für Automatikbetrieb
“AUTO”
C- Display
D- Taste REAR für Befähi-
gung/Ausschluss der hinteren Be-
dientasten für die zusätzlichen Venti-
latoren
E- Einstellungstaste für Innentem-
peratur, Beifahrerseite
F- Taste für Ein/Ausschaltung der
Heckscheibenbeheizung
G- Taste für Ein/Ausschaltung der
maximalen Beschlagentfernung/Ent-
frostung auf der Windschutzscheibe
und den vorderen Seitenscheiben, der
Heckscheibenbeheizung und der Wi-
derstände der Aussenrückspiegel
(Funktion MAX-DEF)
H- Taste für Luftzufuhreinstellung
der mittleren LuftdüsenI- Taste für Luftzufuhreinstellung
der unteren Luftdüsen
L- Drehring für die Luftzufuhr-
menge (Hauptventilator)
M- Taste für Luftzufuhreinstellung
der oberen Luftdüsen
N- Taste für Befähigung der
Ein/Ausschaltung des Klimaanlagen-
kompressors
O- Taste für Ein/Ausschaltung des
Umluftbetriebs.DAS SYSTEM EINSCHALTEN
(Abb. 82)
Es gibt verschiedene Einschaltungs-
möglichkeiten:
– den Ring (L) des Hauptventilators
im Uhrzeigersinn drehen;
– oder auf die Taste A(+/–) oder E
(+/–) drücken;
– oder eine der Tasten (H,I,M)
drücken.
In diesen drei Fällen geht das Sy-
stem automatisch auf alle vor dem
Abschalten gespeicherten Betriebsbe-
dingungen.
– oder eine der Tasten (B,D,N)
drücken; in diesem Fall geht das Sy-
stem auf Automatikbetrieb;
– oder auf die Taste (G) bedienen;
in diesem Fall geht das System auf
MAX-DEF-Funktion.
066-134 Phedra TED 10-03-2009 12:23 Pagina 73

74
Das System speichert automatisch
die Situation vor dem Abstellen und
berücksichtigt auch die Dauer des Ab-
stellens des Fahrzeugs und andere ex-
terne Parameter, zum Beispiel:
– startet es - bei Abstellen des Mo-
tors bis zu 20 Minuten bei fast glei-
cher Innentemperatur - mit den glei-
chen Einstellungen. Veränderte sich
die Temperatur dagegen in dieser Zeit
stark, geht das System auf Automa-
tikbetrieb zur Erreichung der vor dem
Abstellen eingestellten Temperatur;
– startet es - bei Abstellen des Mo-
tors länger als 20 Minuten - im Auto-
matikbetrieb, auch wenn es vor dem
Abstellen des Motors ausgestellt war,
ohne Veränderung des Temperatur-
wertes.EINSTELLUNGEN UND
AUSWAHL (Abb. 82)
Die vom Benutzer ausführbaren
Vorgänge sind:
•Einstellung des gewünschten
Temperaturwertes: dies erfolgt
durch Druck der Taste A(+/–) oder
E(+/–) mit Überprüfung des auf dem
Display (C) erscheinenden Tempera-
turwertes. Ist das System auf doppelte
Temperaturwerte eingestellt, können
unterschiedliche Werte vom Fahrer
und Beifahrer eingegeben werden: der
größte für das System zulässige Un-
terschied ist 5°C.
Die Zu- und Abnahme des Tempe-
raturwertes erfolgt jeweils um 1°C
zwischen 14°C und 18°C und zwi-
schen 24°C und 28°C und um 0,5°C
zwischen 18°C und 24°C mit kon-
stanter Angabe auf dem Display.•Einstellung “volle Kälte”: dieser
Vorgang erfolgt automatisch, wenn
die Taste A(–) oder E(–) bis zur Ein-
stellung einer Temperatur von 14°C
gedrückt gehalten wird, und zwar bei
Aussenbedingungen, für die das Sy-
stem mit voller Leistung einschreiten
muss. Diese Einstellung forciert das
System auf Monobetrieb und bewirkt
folgende Einstellungen:
– Temperaturregler vollkommen auf
Kalt-Stellung;
– Luftverteilung auf Ventilation;
– Luftzufuhr auf Höchstwert;
– Einschaltung des Kompressors;
– Umluftbetrieb ausgeschaltet, auch
wenn der Umluftbetrieb manuell ohne
Ausgang aus der geforderten Einstel-
lung eingeschaltet werden kann.
066-134 Phedra TED 10-03-2009 12:23 Pagina 74

75

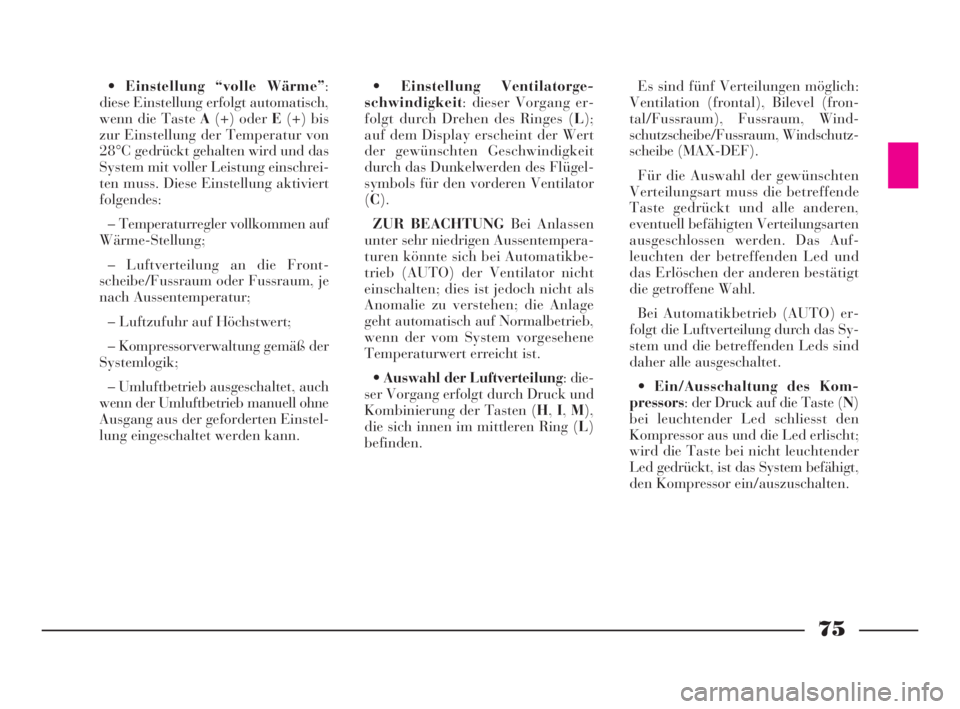

•Einstellung “volle Wärme”:
diese Einstellung erfolgt automatisch,
wenn die Taste A(+) oder E(+) bis
zur Einstellung der Temperatur von
28°C gedrückt gehalten wird und das
System mit voller Leistung einschrei-
ten muss. Diese Einstellung aktiviert
folgendes:
– Temperaturregler vollkommen auf
Wärme-Stellung;
– Luftverteilung an die Front-
scheibe/Fussraum oder Fussraum, je
nach Aussentemperatur;
– Luftzufuhr auf Höchstwert;
– Kompressorverwaltung gemäß der
Systemlogik;
– Umluftbetrieb ausgeschaltet, auch
wenn der Umluftbetrieb manuell ohne
Ausgang aus der geforderten Einstel-
lung eingeschaltet werden kann.•Einstellung Ventilatorge-
schwindigkeit: dieser Vorgang er-
folgt durch Drehen des Ringes (L);
auf dem Display erscheint der Wert
der gewünschten Geschwindigkeit
durch das Dunkelwerden des Flügel-
symbols für den vorderen Ventilator
(C).
ZUR BEACHTUNGBei Anlassen
unter sehr niedrigen Aussentempera-
turen könnte sich bei Automatikbe-
trieb (AUTO) der Ventilator nicht
einschalten; dies ist jedoch nicht als
Anomalie zu verstehen; die Anlage
geht automatisch auf Normalbetrieb,
wenn der vom System vorgesehene
Temperaturwert erreicht ist.
•Auswahl der Luftverteilung: die-
ser Vorgang erfolgt durch Druck und
Kombinierung der Tasten (H,I,M),
die sich innen im mittleren Ring (L)
befinden.Es sind fünf Verteilungen möglich:
Ventilation (frontal), Bilevel (fron-
tal/Fussraum), Fussraum, Wind-
schutzscheibe/Fussraum, Windschutz-
scheibe (MAX-DEF).
Für die Auswahl der gewünschten
Verteilungsart muss die betreffende
Taste gedrückt und alle anderen,
eventuell befähigten Verteilungsarten
ausgeschlossen werden. Das Auf-
leuchten der betreffenden Led und
das Erlöschen der anderen bestätigt
die getroffene Wahl.
Bei Automatikbetrieb (AUTO) er-
folgt die Luftverteilung durch das Sy-
stem und die betreffenden Leds sind
daher alle ausgeschaltet.
•Ein/Ausschaltung des Kom-
pressors: der Druck auf die Taste (N)
bei leuchtender Led schliesst den
Kompressor aus und die Led erlischt;
wird die Taste bei nicht leuchtender
Led gedrückt, ist das System befähigt,
den Kompressor ein/auszuschalten.
066-134 Phedra TED 10-03-2009 12:23 Pagina 75

76

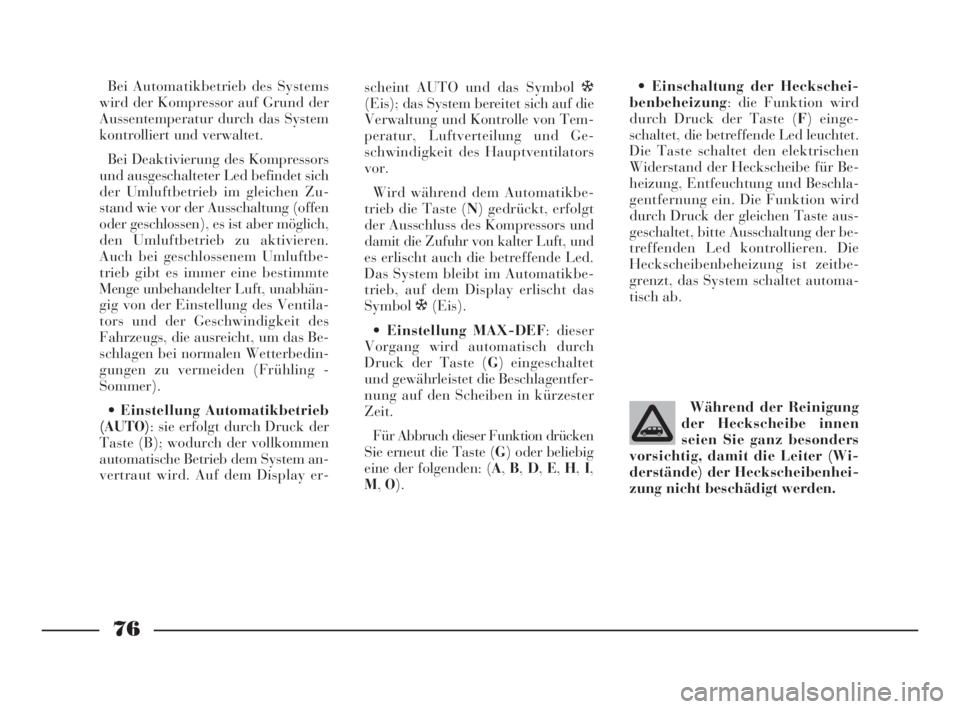

Bei Automatikbetrieb des Systems
wird der Kompressor auf Grund der
Aussentemperatur durch das System
kontrolliert und verwaltet.
Bei Deaktivierung des Kompressors
und ausgeschalteter Led befindet sich
der Umluftbetrieb im gleichen Zu-
stand wie vor der Ausschaltung (offen
oder geschlossen), es ist aber möglich,
den Umluftbetrieb zu aktivieren.
Auch bei geschlossenem Umluftbe-
trieb gibt es immer eine bestimmte
Menge unbehandelter Luft, unabhän-
gig von der Einstellung des Ventila-
tors und der Geschwindigkeit des
Fahrzeugs, die ausreicht, um das Be-
schlagen bei normalen Wetterbedin-
gungen zu vermeiden (Frühling -
Sommer).
•Einstellung Automatikbetrieb
(AUTO): sie erfolgt durch Druck der
Taste (B); wodurch der vollkommen
automatische Betrieb dem System an-
vertraut wird. Auf dem Display er-scheint AUTO und das Symbol ò
(Eis); das System bereitet sich auf die
Verwaltung und Kontrolle von Tem-
peratur, Luftverteilung und Ge-
schwindigkeit des Hauptventilators
vor.
Wird während dem Automatikbe-
trieb die Taste (N) gedrückt, erfolgt
der Ausschluss des Kompressors und
damit die Zufuhr von kalter Luft, und
es erlischt auch die betreffende Led.
Das System bleibt im Automatikbe-
trieb, auf dem Display erlischt das
Symbolò(Eis).
•Einstellung MAX-DEF: dieser
Vorgang wird automatisch durch
Druck der Taste (G) eingeschaltet
und gewährleistet die Beschlagentfer-
nung auf den Scheiben in kürzester
Zeit.
Für Abbruch dieser Funktion drücken
Sie erneut die Taste (G) oder beliebig
eine der folgenden: (A,B,D,E,H,I,
M,O).•Einschaltung der Heckschei-
benbeheizung: die Funktion wird
durch Druck der Taste (F) einge-
schaltet, die betreffende Led leuchtet.
Die Taste schaltet den elektrischen
Widerstand der Heckscheibe für Be-
heizung, Entfeuchtung und Beschla-
gentfernung ein. Die Funktion wird
durch Druck der gleichen Taste aus-
geschaltet, bitte Ausschaltung der be-
treffenden Led kontrollieren. Die
Heckscheibenbeheizung ist zeitbe-
grenzt, das System schaltet automa-
tisch ab.
Während der Reinigung
der Heckscheibe innen
seien Sie ganz besonders
vorsichtig, damit die Leiter (Wi-
derstände) der Heckscheibenhei-
zung nicht beschädigt werden.
066-134 Phedra TED 10-03-2009 12:23 Pagina 76

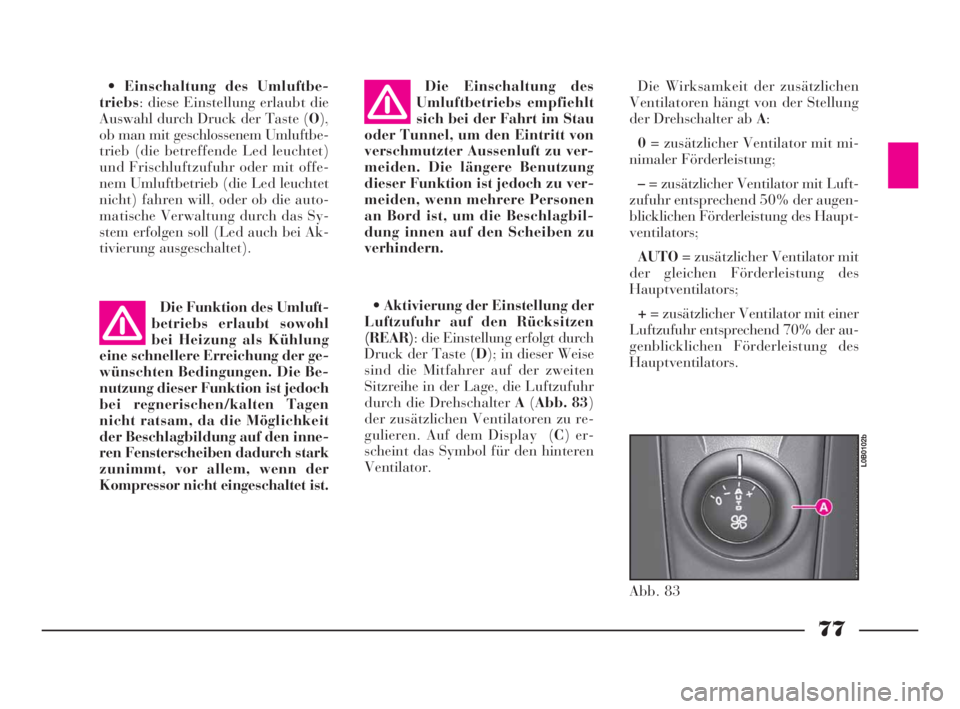

77
•Einschaltung des Umluftbe-
triebs: diese Einstellung erlaubt die
Auswahl durch Druck der Taste (O),
ob man mit geschlossenem Umluftbe-
trieb (die betreffende Led leuchtet)
und Frischluftzufuhr oder mit offe-
nem Umluftbetrieb (die Led leuchtet
nicht) fahren will, oder ob die auto-
matische Verwaltung durch das Sy-
stem erfolgen soll (Led auch bei Ak-
tivierung ausgeschaltet).Die Einschaltung des
Umluftbetriebs empfiehlt
sich bei der Fahrt im Stau
oder Tunnel, um den Eintritt von
verschmutzter Aussenluft zu ver-
meiden. Die längere Benutzung
dieser Funktion ist jedoch zu ver-
meiden, wenn mehrere Personen
an Bord ist, um die Beschlagbil-
dung innen auf den Scheiben zu
verhindern.
•Aktivierung der Einstellung der
Luftzufuhr auf den Rücksitzen
(REAR): die Einstellung erfolgt durch
Druck der Taste (D); in dieser Weise
sind die Mitfahrer auf der zweiten
Sitzreihe in der Lage, die Luftzufuhr
durch die Drehschalter A(Abb. 83)
der zusätzlichen Ventilatoren zu re-
gulieren. Auf dem Display (C) er-
scheint das Symbol für den hinteren
Ventilator.Die Wirksamkeit der zusätzlichen
Ventilatoren hängt von der Stellung
der Drehschalter ab A:
0= zusätzlicher Ventilator mit mi-
nimaler Förderleistung;
–= zusätzlicher Ventilator mit Luft-
zufuhr entsprechend 50% der augen-
blicklichen Förderleistung des Haupt-
ventilators;
AUTO= zusätzlicher Ventilator mit
der gleichen Förderleistung des
Hauptventilators;
+= zusätzlicher Ventilator mit einer
Luftzufuhr entsprechend 70% der au-
genblicklichen Förderleistung des
Hauptventilators.
Die Funktion des Umluft-
betriebs erlaubt sowohl
bei Heizung als Kühlung
eine schnellere Erreichung der ge-
wünschten Bedingungen. Die Be-
nutzung dieser Funktion ist jedoch
bei regnerischen/kalten Tagen
nicht ratsam, da die Möglichkeit
der Beschlagbildung auf den inne-
ren Fensterscheiben dadurch stark
zunimmt, vor allem, wenn der
Kompressor nicht eingeschaltet ist.
Abb. 83
L0B0102b
066-134 Phedra TED 10-03-2009 12:23 Pagina 77

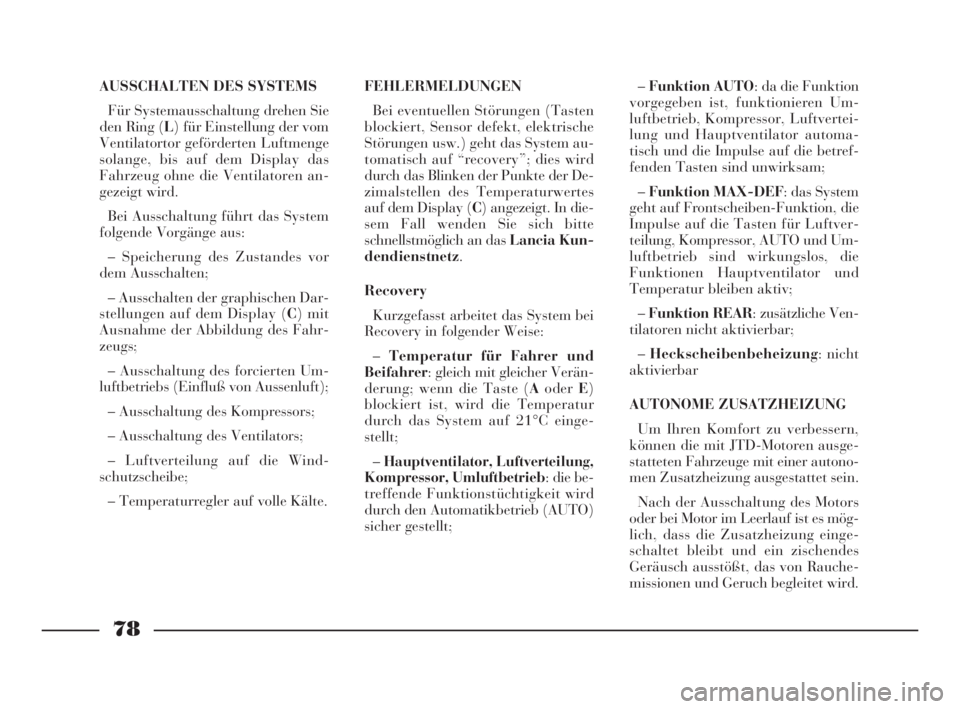

78
AUSSCHALTEN DES SYSTEMS
Für Systemausschaltung drehen Sie
den Ring (L) für Einstellung der vom
Ventilatortor geförderten Luftmenge
solange, bis auf dem Display das
Fahrzeug ohne die Ventilatoren an-
gezeigt wird.
Bei Ausschaltung führt das System
folgende Vorgänge aus:
– Speicherung des Zustandes vor
dem Ausschalten;
– Ausschalten der graphischen Dar-
stellungen auf dem Display (C) mit
Ausnahme der Abbildung des Fahr-
zeugs;
– Ausschaltung des forcierten Um-
luftbetriebs (Einfluß von Aussenluft);
– Ausschaltung des Kompressors;
– Ausschaltung des Ventilators;
– Luftverteilung auf die Wind-
schutzscheibe;
– Temperaturregler auf volle Kälte.FEHLERMELDUNGEN
Bei eventuellen Störungen (Tasten
blockiert, Sensor defekt, elektrische
Störungen usw.) geht das System au-
tomatisch auf “recovery”; dies wird
durch das Blinken der Punkte der De-
zimalstellen des Temperaturwertes
auf dem Display (C) angezeigt. In die-
sem Fall wenden Sie sich bitte
schnellstmöglich an das Lancia Kun-
dendienstnetz.
Recovery
Kurzgefasst arbeitet das System bei
Recovery in folgender Weise:
–Temperatur für Fahrer und
Beifahrer: gleich mit gleicher Verän-
derung; wenn die Taste (AoderE)
blockiert ist, wird die Temperatur
durch das System auf 21°C einge-
stellt;
–Hauptventilator, Luftverteilung,
Kompressor, Umluftbetrieb: die be-
treffende Funktionstüchtigkeit wird
durch den Automatikbetrieb (AUTO)
sicher gestellt;–Funktion AUTO: da die Funktion
vorgegeben ist, funktionieren Um-
luftbetrieb, Kompressor, Luftvertei-
lung und Hauptventilator automa-
tisch und die Impulse auf die betref-
fenden Tasten sind unwirksam;
–Funktion MAX-DEF: das System
geht auf Frontscheiben-Funktion, die
Impulse auf die Tasten für Luftver-
teilung, Kompressor, AUTO und Um-
luftbetrieb sind wirkungslos, die
Funktionen Hauptventilator und
Temperatur bleiben aktiv;
–Funktion REAR: zusätzliche Ven-
tilatoren nicht aktivierbar;
–Heckscheibenbeheizung: nicht
aktivierbar
AUTONOME ZUSATZHEIZUNG
Um Ihren Komfort zu verbessern,
können die mit JTD-Motoren ausge-
statteten Fahrzeuge mit einer autono-
men Zusatzheizung ausgestattet sein.
Nach der Ausschaltung des Motors
oder bei Motor im Leerlauf ist es mög-
lich, dass die Zusatzheizung einge-
schaltet bleibt und ein zischendes
Geräusch ausstößt, das von Rauche-
missionen und Geruch begleitet wird.
066-134 Phedra TED 10-03-2009 12:23 Pagina 78

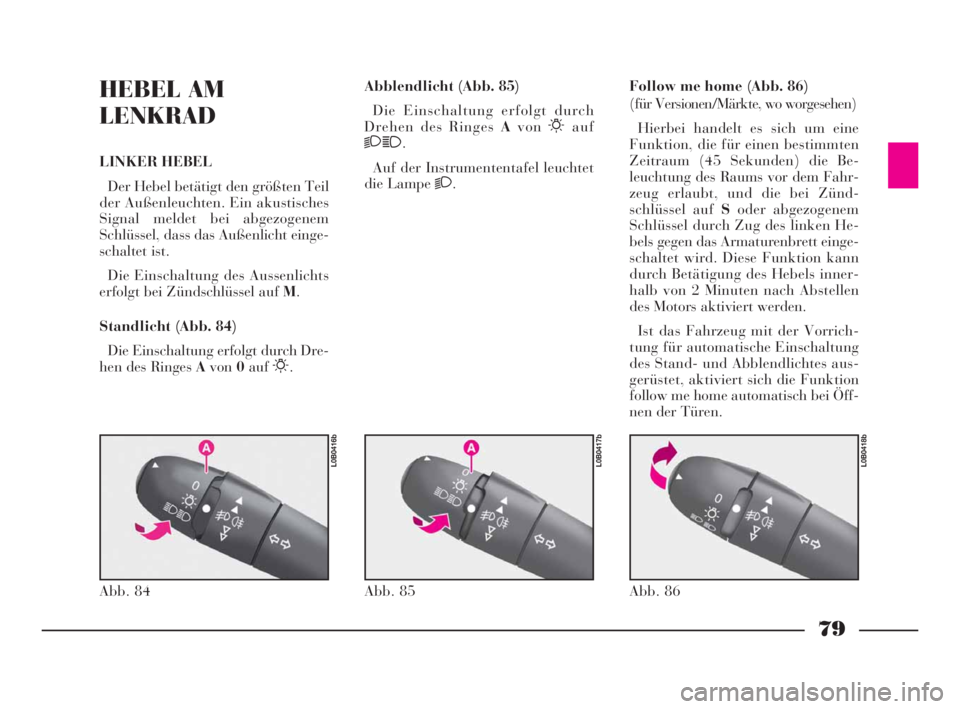

79
HEBEL AM
LENKRAD
LINKER HEBEL
Der Hebel betätigt den größten Teil
der Außenleuchten. Ein akustisches
Signal meldet bei abgezogenem
Schlüssel, dass das Außenlicht einge-
schaltet ist.
Die Einschaltung des Aussenlichts
erfolgt bei Zündschlüssel auf M.
Standlicht (Abb. 84)
Die Einschaltung erfolgt durch Dre-
hen des Ringes Avon0auf
6.Abblendlicht (Abb. 85)
Die Einschaltung erfolgt durch
Drehen des Ringes Avon
6auf
21.
Auf der Instrumententafel leuchtet
die Lampe
2.Follow me home (Abb. 86)
(für Versionen/Märkte, wo worgesehen)
Hierbei handelt es sich um eine
Funktion, die für einen bestimmten
Zeitraum (45 Sekunden) die Be-
leuchtung des Raums vor dem Fahr-
zeug erlaubt, und die bei Zünd-
schlüssel auf Soder abgezogenem
Schlüssel durch Zug des linken He-
bels gegen das Armaturenbrett einge-
schaltet wird. Diese Funktion kann
durch Betätigung des Hebels inner-
halb von 2 Minuten nach Abstellen
des Motors aktiviert werden.
Ist das Fahrzeug mit der Vorrich-
tung für automatische Einschaltung
des Stand- und Abblendlichtes aus-
gerüstet, aktiviert sich die Funktion
follow me home automatisch bei Öff-
nen der Türen.
Abb. 84
L0B0416b
Abb. 85
L0B0417b
Abb. 86
L0B0418b
066-134 Phedra TED 10-03-2009 12:23 Pagina 79
