13
1)Luchtroosters naar zijkant
2)Linker hendel: bedieningsorganen buitenverlichting
3)Claxon
4)Instrumentenpaneel: kilometertellerdisplay en waar-
schuwings-/controlelampjes
5)Rechter hendel: bedieningsorganen ruitenwissers
voor/achter en tripcomputer
6)Versnellingspook
7)Luchtroosters in het midden
8)Snelheidsmeter
9)Display van infotelematica-systeem CONNECT
Nav+
10)Toerenteller
11)Digitaal display: brandstofmeter met waarschu-
wingslampje brandstofreserve en koelvloeistoftem-
peratuurmeter met waarschuwingslampje voor te
hoge koelvloeistoftemperatuur
12)Infotelematica-systeem CONNECT Nav+
13)Bedieningsorganen automatische klimaatregeling
14)Passagiersairbag15)Dashboardkastje
16)Schakelaar waarschuwingsknipperlichten
17)Joystick van infotelematica-systeem CONNECT
Nav+
18)Sigarenaansteker
19)Middenconsole
20)Asbak en opbergvak
21)Sleutel en start-/contactslot
22)Bedieningshendel autoradio bij het stuurwiel
23)Documentenvak
24)Bestuurdersairbag
25)Bedieningshendel cruise-control
26)Koplampverstelling
(niet bij uitvoeringen met Xenon koplampen)
27)Uit-/inschakelen ESP.
001-065 Phedra OLA 5-06-2008 11:45 Pagina 13

17
De afstandsbediening in de sleutel
werkt met radiogolven.
WAARSCHUWINGOm schade aan
de elektronische circuits in de sleutels
te voorkomen, mogen de sleutels niet
aan directe zonnestraling worden
blootgesteld.den gestart. Deze code is afgedekt met
een speciale beschermlaag, die moet
worden verwijderd als de CODE-card
moet worden gebruikt. Bewaar de
CODE-card daarom op een veilige
plek; niet in de auto.
Samen met de sleutels heeft u een
CODE-card (fig. 5) ontvangen
waarop een elektronische code staat,
die door de Lancia-dealerkan wor-
den gebruikt als de auto niet kan wor-Als de auto wordt ver-
kocht, moeten alle sleutels
en de CODE-card over-
handigd worden aan de nieuwe ei-
genaar.BATTERIJ VERVANGEN
(fig. 6 - 7)
Als de toets van de afstandsbedie-
ning wordt ingedrukt en de portieren
vergrendelen niet en de richtingaan-
wijzers gaan niet branden, moet de
batterij van de afstan
dsbediening
door een batterij van hetzelfde type
worden vervangen:
– klap de metalen noodsleutel uit
– open de kunststof behuizing A
m.b.v. de inkeping B;
– verwijder de printplaat Cmet de
batterij;
– verwijder de batterij Den vervang
deze door een nieuwe; houdt hierbij
rekening met de polariteit;
– plaats de printplaat Cmet de bat-
terij naar binnen gekeerd;
– sluit de kunststof behuizing A. Door krachtige stoten
kunnen de elektronische
componenten in de sleutel
worden beschadigd.
fig. 5
L0B0002b
001-065 Phedra OLA 5-06-2008 11:45 Pagina 17

56
afhankelijk van de situatie; dit is nor-
maal en vindt plaats tijdens de normale
werking als bijvoorbeeld de airconditioning
of de elektroventilateur inschakelt.
Een langzame wijziging van het toe-
rental zorgt voor het behoud van de
acculading.
KOELVLOEISTOF-
TEMPERATUURMETER -
D (fig. 72 - 73)
Tijdens de normale werking geeft de
temperatuurmeter de waarden in het
midden van de schaalverdeling aan.
Als hoge waarden worden aangege-
ven, betekent dit dat de motor zwaar
wordt belast en moeten de gevraagde
prestaties worden verminderd.
Als het lampje
Xgaat branden,
geeft dit een te hoge koelvloeistoftem-
peratuur aan.
Ook als zeer langzaam wordt gere-
den onder zeer warme omstandighe-
den, kan een hoge temperatuur wor-
den bereikt. Stop in dat geval en zet
de motor uit. Start vervolgens de mo-
tor opnieuw en accelereer rustig.BRANDSTOFNIVEAUMETER -
C (fig. 72 - 73)
Deze meter geeft een indicatie van de
hoeveelheid brandstof in de brandstof-
tank.
Als het brandstofreservelampje
.
brandt, betekent dit dat er nog onge-
veer 8 liter brandstof in de tank aan-
wezig is.
Rijd niet met een bijna lege tank:
door een eventueel onregelmatige toevoer
van brandstof kan de katalysator
worden beschadigd.
MULTIFUNCTIONEEL DISPLAY
(als een autoradio aanwezig is)
fig. 73a
A- knop voor toegang tot het hoofd-
menu
B- knoppen om het hoofdmenu te
doorlopen
C- knop om de gekozen functie of
ingevoerde waarde te bevestigen
D- knop om de functie te wissen /
terug te keren naar het vorige scherm
E- keuzeknop voor de weer te geven
informatie rechts op het display (ge-
gevens, autoradio - CD, tripcompu-
ter).Hoofdmenu
Druk op knop Aom toegang te krij-
gen tot het hoofdmenu; de volgende
functies worden weergegeven:
– Radio/CD(zie voor de bijbeho-
rende functies het bijgeleverde sup-
plement “Autoradio”);
– Tripcomputer: hiermee kan in-
formatie worden weergegeven over de
mogelijk nog af te leggen afstand (ac-
tieradius), het huidige verbruik, de af-
gelegde afstand, het gemiddelde ver-
bruik en de gemiddelde snelheid; bo-
vendien kan informatie worden weer-
gegeven over de status van functies
zoals: automatische inschakeling bui-
tenverlichting, ESP, regensensor.
fig. 73a
L0B0434b
001-065 Phedra OLA 5-06-2008 11:45 Pagina 56

57
Druk lang op de knop op het uiteinde
van de rechter hendel fig. 73bom de
in de boordcomputer opgeslagen gege-
vens op nul te zetten (resetten);
– Instellingenmenu: hiermee kan de
functie voor de achterruitenwisser en
de automatische in-/uitschakeling van
en kunnen de datum, de tijd, de licht-
intensiteit van het display, de eenheden
en de taal worden ingevoerd.
MULTIFUNCTIONEEL DISPLAY
(als het infotelematica-systeem
Connect Nav+ aanwezig is)
fig. 73c
A- knop voor toegang tot het hoofd-
menu
B- knoppen om het hoofdmenu te
doorlopen
C- knop om de gekozen functie of in-
gevoerde waarde te bevestigen
D- knop om de functie te wissen /
terug te keren naar het vorige scherm
E- keuzeknop voor de weer te geven
informatie rechts op het display (ge-
gevens, autoradio - cd, tripcomputer).
Hoofdmenu
Druk op knop Aom toegang te krij-
gen tot het hoofdmenu; de functies
weer te geven die horen bij:
–Navigatie
–Audio
– Tripcomputer: hiermee kan infor-
matie worden weergegeven over de
mogelijk nog af te leggen afstand (ac-
tieradius), het huidige verbruik, de af-
gelegde afstand, het gemiddelde ver-
bruik en de gemiddelde snelheid; bo-vendien
kan informatie worden weer-
gegeven over de status van functies zo-
als: automatische inschakeling buiten-
verlichting, ESP, regensensor.
Druk lang op de knop op het uiteinde
van de rechter hendel fig. 73bom de
in de boordcomputer opgeslagen gege-
vens op nul te zetten (resetten);
–Rubriek
– Instellingenmenu: hiermee kan de
fig. 73b
L0B0435b
fig. 73c
L0B0433b
001-065 Phedra OLA 5-06-2008 11:45 Pagina 57
functie voor de achterruitenwisser en
de automatische in-/uitschakeling van
en kunnen de datum, de tijd, de licht-
intensiteit van het display, de eenheden
en de taal worden ingevoerd.
de verlichting worden in-/uitgeschakeld
de verlichting worden in-/uitgeschakeld

60
– als de gewenste onderhoudsinter-
val wordt weergegeven op de onder-
houdsindicatie, druk dan op knop C
en houd de knop ingedrukt; het in-
terval knippert gedurende ongeveer
10 seconden, waarna de stand niet
knipperend wordt weergegeven;
– laat de knop los om de instelling
op te slaan.
OP NUL ZETTEN(RESETTEN)
Ga voor het resetten als volgt te
werk:
– draai het contactslot in de stand S;
– druk knop Cin en houd de knop
ingedrukt;
– draai het contactslot in stand M;
de onderhoudsindicatie loopt geleide-
lijk terug totdat 0wordt weergegeven;
– laat de knop Clos; symbool A
dooft om aan te geven dat de functie
is gereset.
De Lancia-dealer voert deze han-
deling uit na alle in het Gepro-
grammeerd Onderhoud aangege-
ven controle- en onderhoudsbeur-
ten.
CONNECT Nav+
(indien aanwezig)
Enige uitvoeringen zijn uitgerust met
een infotelematica-systeem CON-
NECT Nav+ dat bestaat uit een auto-
radio met cd-speler, een mobiele GSM
telefoon, een navigatiesysteem en een
boordcomputer; het systeem is aan-
gepast aan het interieur en de vorm-
geving van het dashboard.
Het systeem is ergonomisch ge-
plaatst voor de bestuurder en de voor-
passagier en m.b.v. het display kan
snel worden vastgesteld welke bedie-
ningsorganen bediend kunnen wor-
den.
Volg voor het gebruik van het
systeem zorgvuldig de instructies
en de waarschuwingen voor het
gebruik en de verkeersveiligheid
op, die zijn aangegeven in het bij
het Instructieboekje geleverde
supplement.Het navigatiesysteem is
een hulp voor de bestuur-
der tijdens de rit en infor-
meert, m.b.v. gesproken en visuele
informatie, over de optimale route
om de ingevoerde bestemming te
bereiken. De door het navigatie-
systeem Nav verstrekte aanbeve-
lingen ontheffen de bestuurder
niet van zijn verantwoordelijkheid
voor de handelingen die hij tijdens
het rijden met de auto in het ver-
keer uitvoert; de bestuurder moet
altijd de voorschriften van de we-
genverkeerswet i
n acht nemen;
ook de andere voorschriften die op
dit gebied van kracht zijn, moeten
gerespecteerd worden. De verant-
woordelijkheid voor de verkeers-
veiligheid ligt altijd en overal bij
de bestuurder van de auto.
001-065 Phedra OLA 5-06-2008 11:45 Pagina 60

122
EOBD-SYSTEEM
Het EOBD (European On Board
Diagnosis) van de auto voldoet aan de
EU 98/69 richtlijn (EURO 3).
Dit systeem voert doorlopend diag-
noses uit van de componenten van de
auto die verband houden met de
emissie van uitlaatgassen; bovendien
wordt de bestuurder geattendeerd,
door het branden van het lampje /
en de mededeling op het display van
het infotelematica-systeem CON-
NECT Nav+, op de veroudering van
de componenten.
Het doel is:
– de werking van het systeem con-
troleren;
– een storing signaleren waardoor de
emissie van schadelijke stoffen toe-
neemt boven de, in de Europese regels
vastgelegde, normen;
– signaleren dat versleten compo-
nenten moeten worden vervangen.
Het systeem beschikt verder nog
over een diagnosestekker waarop spe-
ciale apparatuur aangesloten kan
worden; in dat geval is het mogelijkom de opgeslagen storingscodes en
een aantal parameters uit te lezen, die
bedoeld zijn voor de diagnose en de
werking van de motor. Deze controle
kan ook worden uitgevoerd door de
politie.
Als, als het contactslot in
stand M wordt gedraaid,
het lampje /niet gaat
branden of als tijdens de rit het
lampje continu of knipperend gaat
branden, wendt u dan zo snel mo-
gelijk tot de Lancia-dealer. De
werking van het lampje /kan
met speciale apparatuur door de
politie gecontroleerd worden.
Houdt u aan de wetgeving van het
land waarin u rijdt.
WAARSCHUWINGNa het verhel-
pen van de storing moet de Lancia-
dealerzorgen voor een complete con-
trole van het systeem, tests uitvoeren
op een rollenbank en, zo nodig, een
proefrit maken waarbij ook een lan-
gere afstand wordt afgelegd.
BANDENSPANNINGS
CONTROLESYSTEEM
TPMS (indien
aanwezig)
De auto kan zijn uitgerust met een
bandenspanningscontrolesysteem
TPMS (Tyre Pressure Monitoring Sys-
tem). Dit systeem bestaat uit een sen-
sor die met een radiofrequentie werkt
en zich de velg in de band van elk
wiel bevindt; deze sensor stuurt in-
formatie over de spanning van iedere
band naar de regeleenheid.
WAARSCHUWINGDe regeleen-
heid controleert de bandenspanning
van de vier banden op de auto en niet
van het reservewiel. Controleer
daarom altijd als de bandenspanning
wordt gecontroleerd ook de banden-
spanning van het reservewiel.
WAARSCHUWINGLet goed op als
de bandenspanning wordt gecontro-
leerd of hersteld. Een te hoge spanning
benadeelt het weggedrag, maakt de
trillingen van de wielophanging en wielen
heftiger en vermindert de levensduur
van de banden.
066-134 Phedra OLA 5-06-2008 11:04 Pagina 122

De aanwezigheid van het
TPMS ontslaat de bestuur-
der niet van de plicht om
regelmatig de bandenspanning
(ook van het reservewiel) te con-
troleren.
AANWIJZINGEN VOOR HET
GEBRUIK VAN HET TPMS
Storingen worden niet opgeslagen en
worden ook niet weergegeven voor het
uitzetten en vervolgens starten van de
motor.
123
WAARSCHUWINGDe banden-
spanning moet worden gecontroleerd
bij koude banden; in ruststand als om
wat voor reden dan ook de spanning
bij warme banden moet worden ge-
controleerd, verlaag dan niet de span-
ning als deze te hoog blijkt te zijn, maar
herhaal de controle bij koude banden.
Als er storingen blijven optreden, zendt
de regeleenheid de betreffende mel-
dingen uitsluitend naar het instrumenten-
paneel als de auto een korte periode
heeft gereden.
WAARSCHUWINGHet TPMS kan
niet waarschuwen als de banden-
spanning plotseling wegvalt (bijvoor-
beeld bij een klapband). Breng in dit
geval de auto tot stilstand door voor-
zichtig te remmen en zonder heftige
stuurbewegingen uit te voeren.
WAARSCHUWINGAls de normale
banden worden vervangen door win-
terbanden of andersom, moet ook het
TPMS worden afgesteld; wendt u
hiervoor tot de Lancia-dealer.
WAARSCHUWINGHet TPMS ver-
eist het gebruik van een speciale uit-
rusting. Wendt u tot de Lancia-
dealervoor informatie over de acces-
soires die bij dit systeem kunnen wor
-
den gebruikt (velgen, wieldeksels
enz.). Als andere accessoires worden
gebruikt, kan dit de normale werking
van het systeem negatief beïnvloeden.
WAARSCHUWINGDe banden-
spanning is afhankelijk van de bui-
tentemperatuur. Het TPMS kan tij-
delijk een te lage bandenspanningaangeven. Controleer in dat geval de
bandenspanning als de band koud is
en herstel, zonodig, de bandenspan-
ning.
WAARSCHUWINGAls de auto is
uitgerust met TPMS, moeten bij het
monteren/ demonteren van de banden
en/of velgen speciale voorzorgsmaat-
regelen in acht worden genomen; Om
te voorkomen dat de sensoren be-
schadigen of verkeerd gemonteerd
worden, moeten de banden en/of de
velgen uitsluitend door gespecialiseerd
personeel worden vervangen. Wendt
u tot de Lancia-dealer.
WAARSCHUWINGAls de auto is
uitgerust met TPMS en een band
wordt vervangen, moet ook het ventiel
worden vervangen.Wendt u tot de
Lancia-dealer.
WAARSCHUWINGStoringen door
een radiofrequentie kunnen de juiste
werking van het TPMS verhinderen.
Om de bestuurder te informeren ver-
schijnt een mededeling op het display.
Deze melding verdwijnt automatisch
zodra de storing het systeem niet meer
hindert.
066-134 Phedra OLA 5-06-2008 11:04 Pagina 123

132
EXTRA
ACCESSOIRES
RADIOZENDAPPARATUUR EN
MOBIELE TELEFOON
Mobiele telefoons en andere zendap-
paratuur (bijv. 27 mc) mogen niet in
de auto worden gebruikt, tenzij m.b.v.
een aparte antenne aan de buitenkant
van de auto.
WAARSCHUWINGAls een mobiele
telefoon, 27 mc apparatuur of verge-
lijkbare apparatuur zonder externe an-
tenne in het interieur wordt gebruikt,
worden elektromagnetische velden op-
gewekt, die als ze versterkt worden
door de reflectie in het interieur, mo-
gelijk schadelijk zijn voor de gezond-
heid van de inzittenden en de werking
van de elektronische systemen in de
auto negatief beïnvloeden. Hierdoor
kan de veiligheid in gevaar worden ge-
bracht.
Bovendien wordt de zend- en ont-
vangstkwaliteit aanzienlijk beperkt
door de afscherming door de carros-
serie.Let op bij de montage van
extra spoilers, lichtmetalen
velgen en niet standaard
wieldoppen: hierdoor kan de venti-
latie van de remmen worden ver-
minderd, waardoor de werking van
de remmen na krachtig en herhaal-
delijk remmen of bij remmen tijdens
een lange afdaling terugloopt. Con-
troleer bovendien of door obstakels
(matten enz.) de slag van de pedalen
beperken.
INSTALLATIE VAN
ELEKTRISCHE/ELEKTRO-
NISCHE SYSTEMEN
De elektrische/elektronische syste-
men die na aankoop van de auto ge-
monteerd worden, moeten voorzien
zijn van het merkteken:
Fiat Auto S.p.A. geeft toestemming
dat zenders/ontvangers worden ge-
monteerd, op voorwaarde dat dit pro-
fessioneel door een gespecialiseerd be-
drijf en volgens de aanwijzingen van
de fabrikant wordt uitgevoerd.WAARSCHUWING Als apparatuur
wordt gemonteerd, waardoor de spe-
cificaties van de auto worden gewij-
zigd, kan het kentekenbewijs door de
verantwoordelijke autoriteiten worden
ingenomen en kan de garantie moge-
lijk vervallen die de defecten dekt die
zowel direct als indirect veroorzaakt
zijn door de genoemde wijziging.
Fiat Auto S.p.A. wijst elke verant-
woordelijkheid af voor schade die ver-
oorzaakt is door de installatie van ac-
cessoires die niet geleverd of aanbe-
volen zijn door Fiat Auto S.p.A. en
niet gemonteerd zijn volgens de bij-
geleverde voorschriften.
RADIOZENDAPPARATUUR EN
MOBIELE TELEFOON
Radiozendapparaten (mobiele tele-
foons, 27 mc en soortgelijke appara-
tuur) mogen niet in de auto worden
gebruikt, tenzij gebruik wordt ge-
maakt van aparte antenne aan de bui-
tenkant van de auto.
066-134 Phedra OLA 5-06-2008 11:04 Pagina 132

174
Zekeringenkast in dashboardkastje (fig. 36)
1
2
4
5
7
9
10
11
12
14
15
16
17
18
20
22
23
24
2610A
15A
15A
10A
20A
30A
20A
15A
10A
30A
30A
5A
15A
10A
10A
10A
15A
15A
40AMistachterlicht
Achterruitverwarming
Voeding voor de functies van de hoofdzekeringenhouder
Remlicht links
Spots, sigarenaansteker, dashboardkastjeverlichting, elektrisch dimbare spiegel in
interieur
Ruitenwissers voor, opendak voor
Diagnosestekker, trekhaakstekker
Elektronisch alarm, infotelematica-systeem CONNECT Nav+, schakelaars op
stuur, roetfilter
Buitenverlichting rechts, kentekenverlichting, verlichting bedieningsorganen kli-
maatregeling, plafondlampjes (eerste, tweede en derde rij)
Centraal vergrendelen en supervergrendelen
Achterruitensproeier
Voeding airbag door hoofdzekeringenhouder
Remlicht rechts, derde remlicht, remlichten van eventuele aanhanger
Voeding diagnosestekker, rem- en koppelingspedaalschakelaar
Voeding autoradio voor de hoofdzekeringenhouder
Buitenverlichting links, buitenverlichting van eventuele aanhanger
Sirene van diefstalalarm
Voeding parkeersensoren voor hoofdzekeringenhouder
Achterruitverwarming
152-182_Phedra_OLA.pdf 23152-182_Phedra_OLA.pdf 2330-07-2008 08:50:2630-07-2008 08:50:26

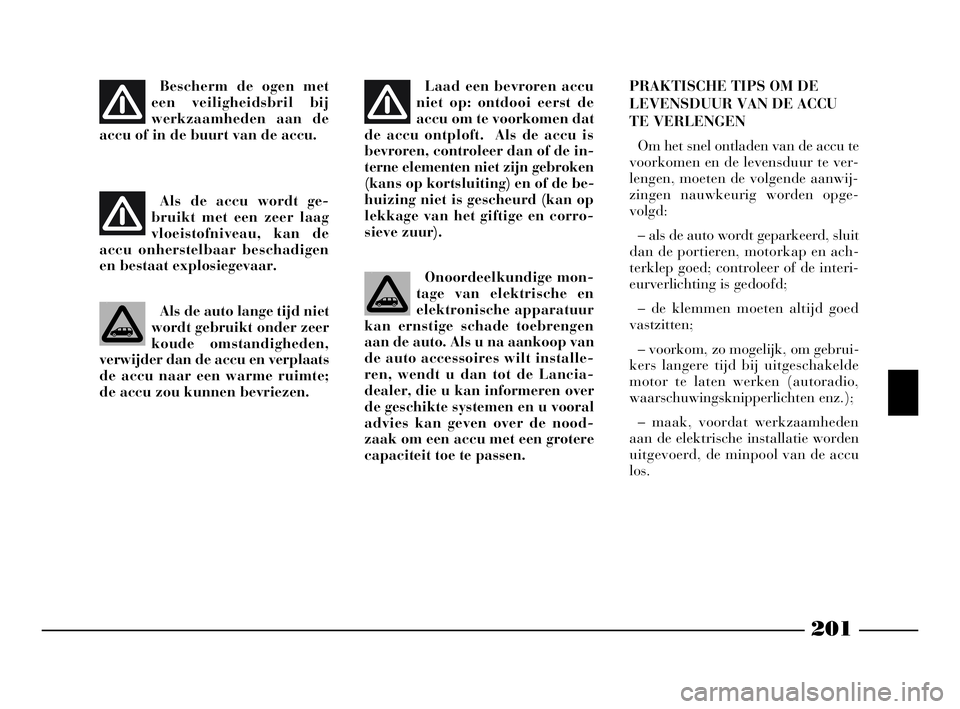

201
Bescherm de ogen met
een veiligheidsbril bij
werkzaamheden aan de
accu of in de buurt van de accu.
Als de accu wordt ge-
bruikt met een zeer laag
vloeistofniveau, kan de
accu onherstelbaar beschadigen
en bestaat explosiegevaar.
Als de auto lange tijd niet
wordt gebruikt onder zeer
koude omstandigheden,
verwijder dan de accu en verplaats
de accu naar een warme ruimte;
de accu zou kunnen bevriezen.Laad een bevroren accu
niet op: ontdooi eerst de
accu om te voorkomen dat
de accu ontploft. Als de accu is
bevroren, controleer dan of de in-
terne elementen niet zijn gebroken
(kans op kortsluiting) en of de be-
huizing niet is gescheurd (kan op
lekkage van het giftige en corro-
sieve zuur).
Onoordeelkundige mon-
tage van elektrische en
elektronische apparatuur
kan ernstige sc
hade toebrengen
aan de auto. Als u na aankoop van
de auto accessoires wilt installe-
ren, wendt u dan tot de Lancia-
dealer, die u kan informeren over
de geschikte systemen en u vooral
advies kan geven over de nood-
zaak om een accu met een grotere
capaciteit toe te passen.PRAKTISCHE TIPS OM DE
LEVENSDUUR VAN DE ACCU
TE VERLENGEN
Om het snel ontladen van de accu te
voorkomen en de levensduur te ver-
lengen, moeten de volgende aanwij-
zingen nauwkeurig worden opge-
volgd:
– als de auto wordt geparkeerd, sluit
dan de portieren, motorkap en ach-
terklep goed; controleer of de interi-
eurverlichting is gedoofd;
– de klemmen moeten altijd goed
vastzitten;
– voorkom, zo mogelijk, om gebrui-
kers langere tijd bij uitgeschakelde
motor te laten werken (autoradio,
waarschuwingsknipperlichten enz.);
– maak, voordat werkzaamheden
aan de elektrische installatie worden
uitgevoerd, de minpool van de accu
los.
183-211 Phedra OLA 5-06-2008 11:22 Pagina 201
