Lancia Thema 2012 Drift- och underhållshandbok (in Swedish)

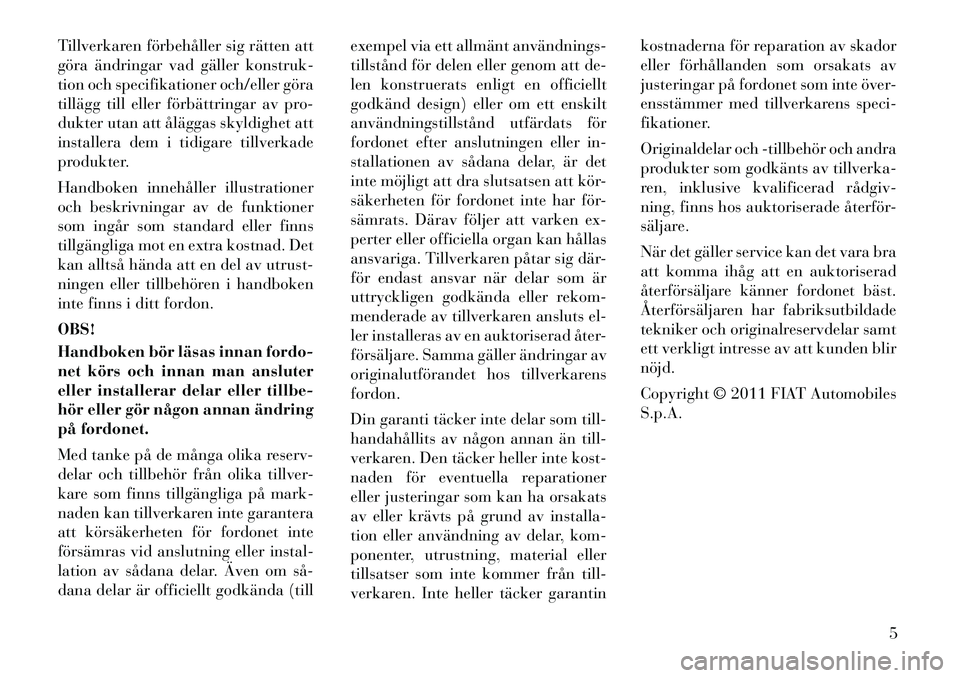

Tillverkaren förbehåller sig rätten att
göra ändringar vad gäller konstruk-
tion och specifikationer och/eller göra
tillägg till eller förbättringar av pro-
dukter utan att åläggas skyldighet att
installera dem i tidigare tillverkade
produkter.
Handboken innehåller illustrationer
och beskrivningar av de funktioner
som ingår som standard eller finns
tillgängliga mot en extra kostnad. Det
kan alltså hända att en del av utrust-
ningen eller tillbehören i handboken
inte finns i ditt fordon. OBS!
Handboken bör läsas innan fordo-
net körs och innan man ansluter
eller installerar delar eller tillbe-
hör eller gör någon annan ändring
på fordonet.
Med tanke på de många olika reserv-
delar och tillbehör från olika tillver-
kare som finns tillgängliga på mark-
naden kan tillverkaren inte garantera
att körsäkerheten för fordonet inte
försämras vid anslutning eller instal-
lation av sådana delar. Även om så­
dana delar är officiellt godkända (tillexempel via ett allmänt användnings­
tillstånd för delen eller genom att de-
len konstruerats enligt en officiellt
godkänd design) eller om ett enskilt
användningstillstånd utfärdats för
fordonet efter anslutningen eller in-
stallationen av sådana delar, är det
inte möjligt att dra slutsatsen att kör-
säkerheten för fordonet inte har för-
sämrats. Därav följer att varken ex-
perter eller officiella organ kan hållas
ansvariga. Tillverkaren påtar sig där-
för endast ansvar när delar som är
uttryckligen godkända eller rekom-
menderade av tillverkaren ansluts el-
ler installeras av en auktoriserad åter-
försäljare. Samma gäller ändringar av
originalutförandet hos tillverkarens
fordon.
Din garanti täcker inte delar som till-
handahållits av någon annan än till-
verkaren. Den täcker heller inte kost-
naden för eventuella reparationer
eller justeringar som kan ha orsakats
av eller krävts på grund av installa-
tion eller användning av delar, kom-
ponenter, utrustning, material eller
tillsatser som inte kommer från till-
verkaren. Inte heller täcker garantinkostnaderna för reparation av skador
eller förhållanden som orsakats av
justeringar på fordonet som inte över-
ensstämmer med tillverkarens speci-
fikationer.
Originaldelar och ­tillbehör och andra
produkter som godkänts av tillverka-
ren, inklusive kvalificerad rådgiv­
ning, finns hos auktoriserade återför-
säljare.
När det gäller service kan det vara bra
att komma ihåg att en auktoriserad
återförsäljare känner fordonet bäst.
Återförsäljaren har fabriksutbildade
tekniker och originalreservdelar samt
ett verkligt intresse av att kunden blirnöjd.
Copyright © 2011 FIAT Automobiles S.p.A.
5

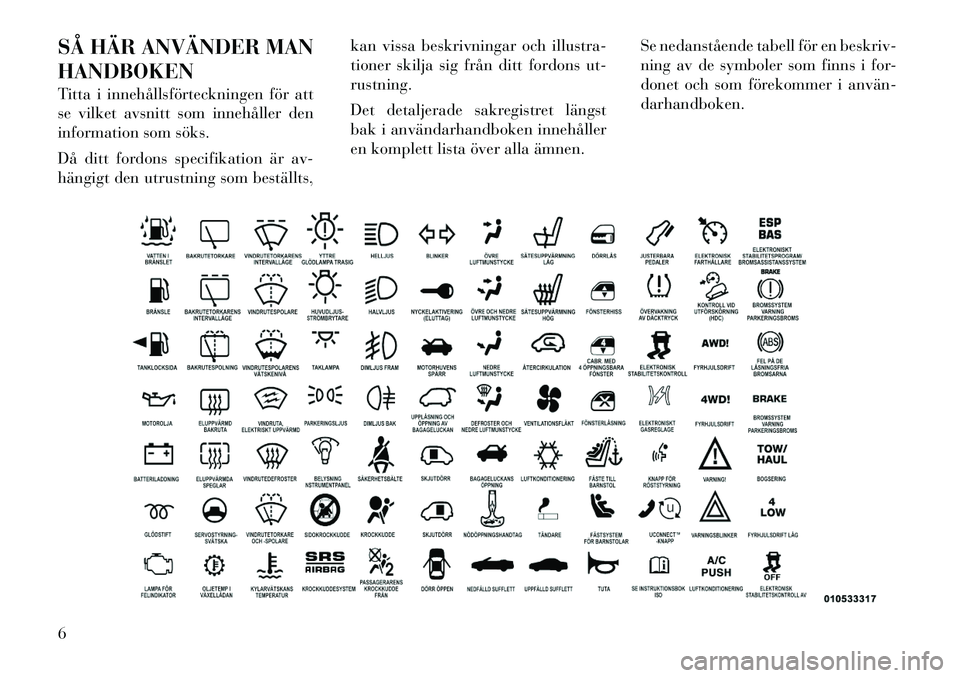

SÅ HÄR ANVÄNDER MAN HANDBOKEN
Titta i innehållsförteckningen för att
se vilket avsnitt som innehåller den
information som söks.
Då ditt fordons specifikation är av-
hängigt den utrustning som beställts,kan vissa beskrivningar och illustra-
tioner skilja sig från ditt fordons ut-rustning.
Det detaljerade sakregistret längst
bak i användarhandboken innehåller
en komplett lista över alla ämnen.
Se nedanstående tabell för en beskriv-
ning av de symboler som finns i for-
donet och som förekommer i använ­darhandboken.6

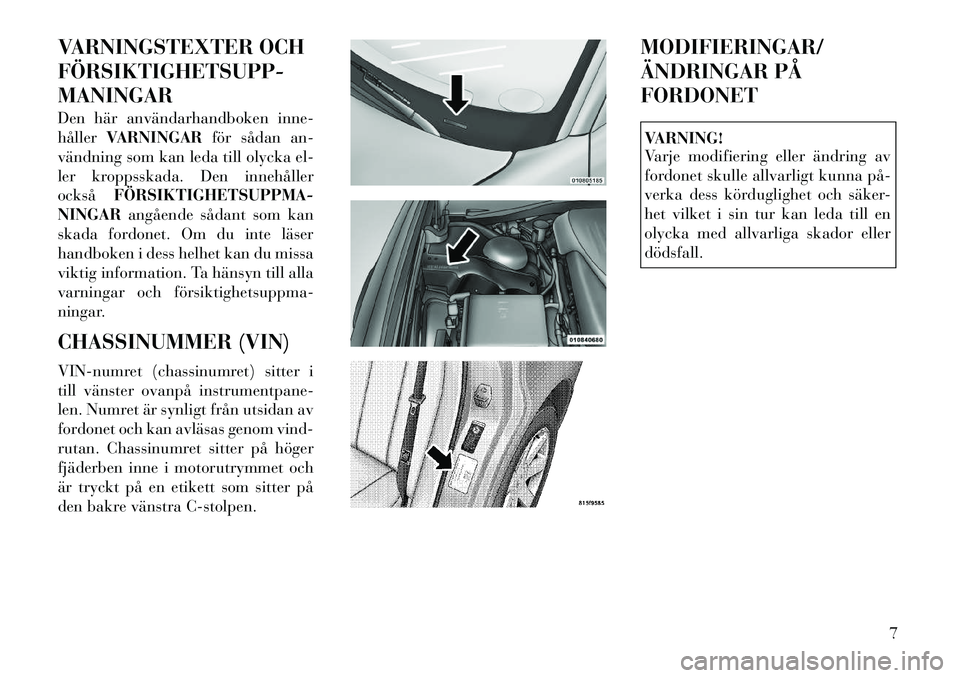

VARNINGSTEXTER OCH FÖRSIKTIGHETSUPP­MANINGAR
Den här användarhandboken inne- hållerVARNINGAR för sådan an-
vändning som kan leda till olycka el-
ler kroppsskada. Den innehållerockså FÖRSIKTIGHETSUPPMA­
NINGAR angående sådant som kan
skada fordonet. Om du inte läser
handboken i dess helhet kan du missa
viktig information. Ta hänsyn till alla
varningar och försiktighetsuppma­
ningar.
CHASSINUMMER (VIN)
VIN-numret (chassinumret) sitter i
till vänster ovanpå instrumentpane-
len. Numret är synligt från utsidan av
fordonet och kan avläsas genom vind-
rutan. Chassinumret sitter på höger
fjäderben inne i motorutrymmet och
är tryckt på en etikett som sitter på
den bakre vänstra C-stolpen. MODIFIERINGAR/
ÄNDRINGAR PÅFORDONET
VARNING!
Varje modifiering eller ändring av
fordonet skulle allvarligt kunna på­
verka dess körduglighet och säker-
het vilket i sin tur kan leda till en
olycka med allvarliga skador ellerdödsfall.
7

8

2

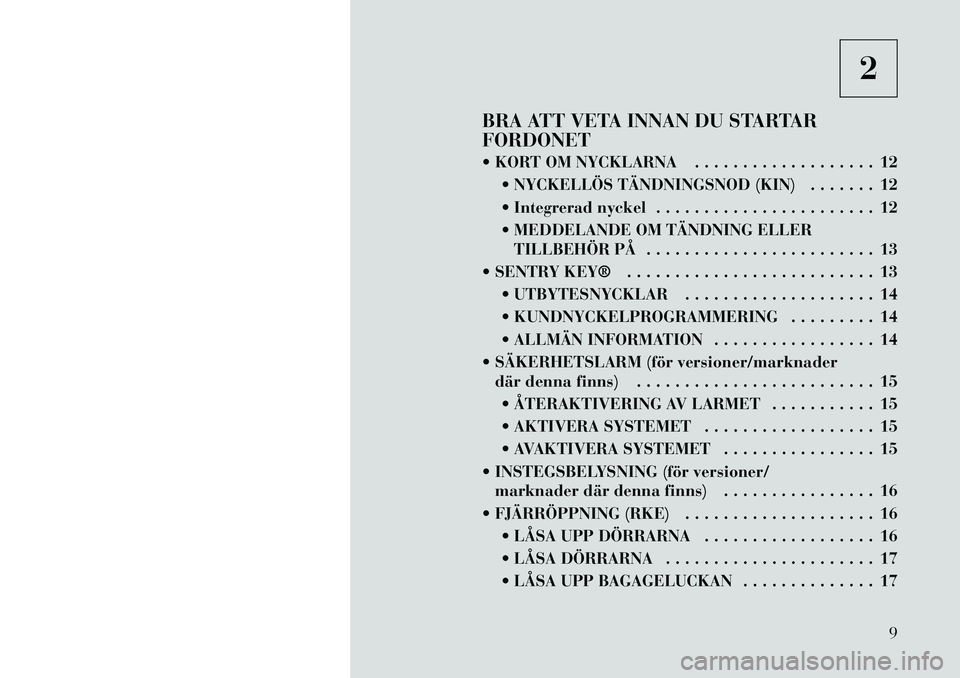

BRA ATT VETA INNAN DU STARTAR FORDONET
 KORT OM NYCKLARNA . . . . . . . . . . . . . . . . . . . 12  NYCKELLÖS TÄNDNINGSNOD (KIN) . . . . . . . 12
 Integrerad nyckel . . . . . . . . . . . . . . . . . . . . . . . 12
 MEDDELANDE OM TÄNDNING ELLERTILLBEHÖR PÅ . . . . . . . . . . . . . . . . . . . . . . . . 13
 SENTRY KEY® . . . . . . . . . . . . . . . . . . . . . . . . . . 13  UTBYTESNYCKLAR . . . . . . . . . . . . . . . . . . . . 14
 KUNDNYCKELPROGRAMMERING . . . . . . . . . 14
 ALLMÄN INFORMATION . . . . . . . . . . . . . . . . . 14
 SÄKERHETSLARM (för versioner/marknader där denna finns) . . . . . . . . . . . . . . . . . . . . . . . . . 15
 Ã…TERAKTIVERING AV LARMET . . . . . . . . . . . 15
 AKTIVERA SYSTEMET . . . . . . . . . . . . . . . . . . 15
 AVAKTIVERA SYSTEMET . . . . . . . . . . . . . . . . 15
 INSTEGSBELYSNING (för versioner/ marknader där denna finns) . . . . . . . . . . . . . . . . 16
 FJÄRRÖPPNING (RKE) . . . . . . . . . . . . . . . . . . . . 16  LÅSA UPP DÖRRARNA . . . . . . . . . . . . . . . . . . 16
 LÅSA DÖRRARNA . . . . . . . . . . . . . . . . . . . . . . 17
 LÃ…SA UPP BAGAGELUCKAN . . . . . . . . . . . . . . 17
9

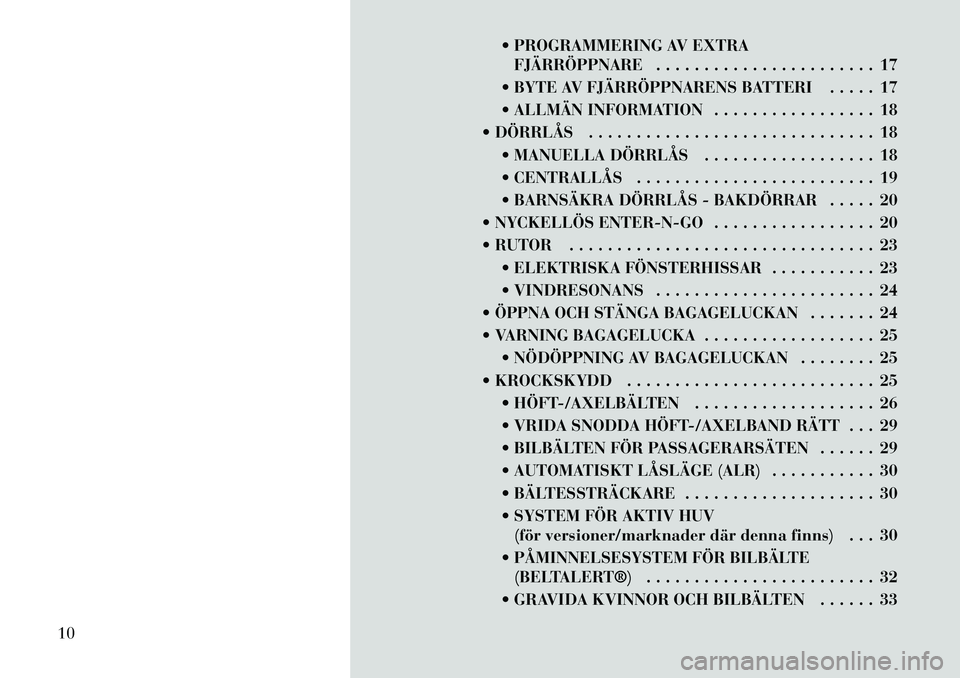

 PROGRAMMERING AV EXTRAFJÄRRÖPPNARE . . . . . . . . . . . . . . . . . . . . . . . 17
 BYTE AV FJÄRRÖPPNARENS BATTERI . . . . . 17
 ALLMÄN INFORMATION . . . . . . . . . . . . . . . . . 18
 DÖRRLÅS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18  MANUELLA DÖRRLÅS . . . . . . . . . . . . . . . . . . 18
 CENTRALLÃ…S . . . . . . . . . . . . . . . . . . . . . . . . . 19
 BARNSÄKRA DÖRRLÅS - BAKDÖRRAR . . . . . 20
 NYCKELLÖS ENTER-N-GO . . . . . . . . . . . . . . . . . 20
 RUTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23  ELEKTRISKA FÖNSTERHISSAR . . . . . . . . . . . 23
 VINDRESONANS . . . . . . . . . . . . . . . . . . . . . . . 24
 ÖPPNA OCH STÄNGA BAGAGELUCKAN . . . . . . . 24
 VARNING BAGAGELUCKA . . . . . . . . . . . . . . . . . . 25  NÖDÖPPNING AV BAGAGELUCKAN . . . . . . . . 25
 KROCKSKYDD . . . . . . . . . . . . . . . . . . . . . . . . . . 25  HÖFT­/AXELBÄLTEN . . . . . . . . . . . . . . . . . . . 26
 VRIDA SNODDA HÖFT-/AXELBAND RÄTT . . . 29
 BILBÄLTEN FÖR PASSAGERARSÄTEN . . . . . . 29
 AUTOMATISKT LÅSLÄGE (ALR) . . . . . . . . . . . 30
 BÄLTESSTRÄCKARE . . . . . . . . . . . . . . . . . . . . 30
 SYSTEM FÖR AKTIV HUV(för versioner/marknader där denna finns) . . . 30
 PÅMINNELSESYSTEM FÖR BILBÄLTE (BELTALERT®) . . . . . . . . . . . . . . . . . . . . . . . . 32
 GRAVIDA KVINNOR OCH BILBÄLTEN . . . . . . 33
10

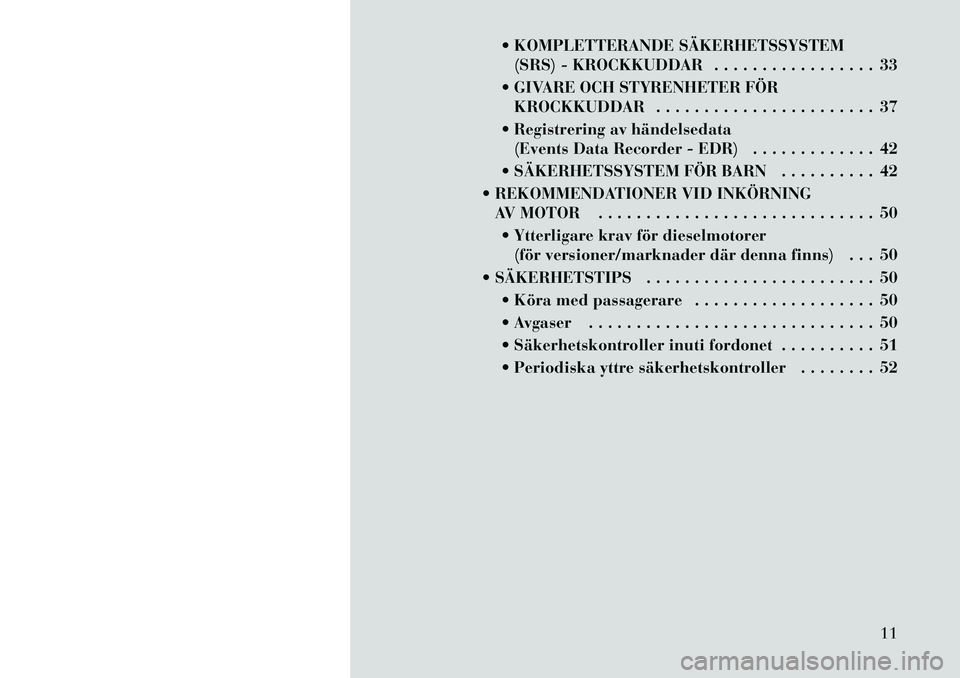

 KOMPLETTERANDE SÄKERHETSSYSTEM(SRS) - KROCKKUDDAR . . . . . . . . . . . . . . . . . 33
 GIVARE OCH STYRENHETER FÖR KROCKKUDDAR . . . . . . . . . . . . . . . . . . . . . . . 37
 Registrering av händelsedata (Events Data Recorder - EDR) . . . . . . . . . . . . . 42
 SÄKERHETSSYSTEM FÖR BARN . . . . . . . . . . 42
 REKOMMENDATIONER VID INKÖRNING AV MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
 Ytterligare krav för dieselmotorer (för versioner/marknader där denna finns) . . . 50
 SÄKERHETSTIPS . . . . . . . . . . . . . . . . . . . . . . . . 50  Köra med passagerare . . . . . . . . . . . . . . . . . . . 50
 Avgaser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50
 Säkerhetskontroller inuti fordonet . . . . . . . . . . 51
 Periodiska yttre säkerhetskontroller . . . . . . . . 52
11

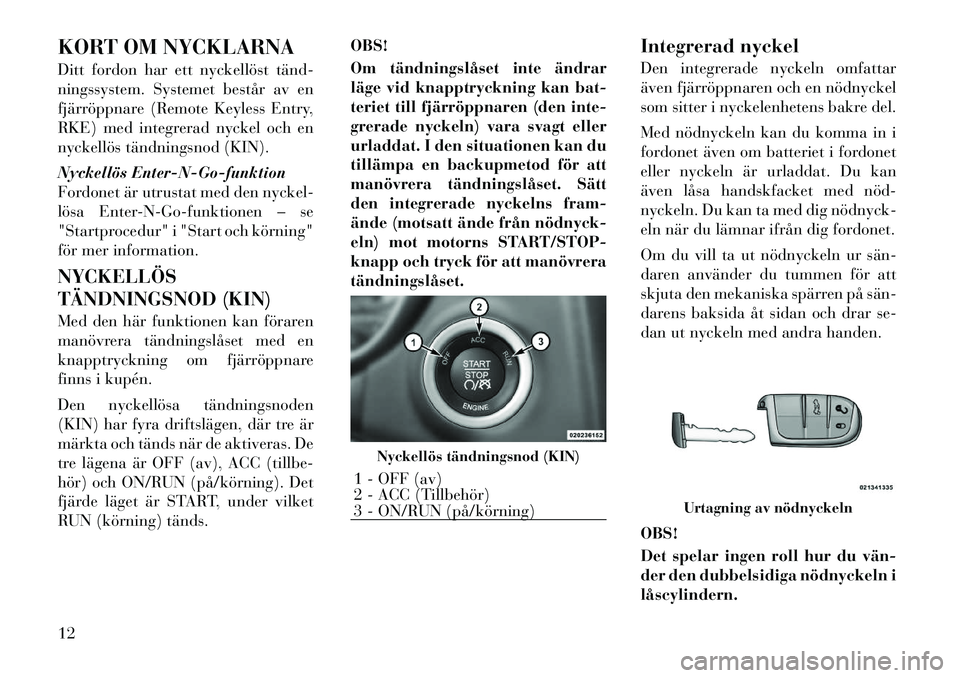

KORT OM NYCKLARNA
Ditt fordon har ett nyckellöst tänd­
ningssystem. Systemet består av en
fjärröppnare (Remote Keyless Entry,
RKE) med integrerad nyckel och en
nyckellös tändningsnod (KIN).
Nyckellös Enter-N-Go-funktion
Fordonet är utrustat med den nyckel-
lösa Enter-N-Go-funktionen – se
"Startprocedur" i "Start och körning"
för mer information. NYCKELLÖS
TÄNDNINGSNOD (KIN)
Med den här funktionen kan föraren
manövrera tändningslåset med en
knapptryckning om fjärröppnare
finns i kupén.
Den nyckellösa tändningsnoden
(KIN) har fyra driftslägen, där tre är
märkta och tänds när de aktiveras. De
tre lägena är OFF (av), ACC (tillbe-
hör) och ON/RUN (på/körning). Det
fjärde läget är START, under vilket
RUN (körning) tänds.OBS!
Om tändningslåset inte ändrar
läge vid knapptryckning kan bat-
teriet till fjärröppnaren (den inte-
grerade nyckeln) vara svagt eller
urladdat. I den situationen kan du
tillämpa en backupmetod för att
manövrera tändningslåset. Sätt
den integrerade nyckelns fram-
ände (motsatt ände från nödnyck­
eln) mot motorns START/STOP-
knapp och tryck för att manövreratändningslåset.
Integrerad nyckel
Den integrerade nyckeln omfattar
även fjärröppnaren och en nödnyckel
som sitter i nyckelenhetens bakre del.
Med nödnyckeln kan du komma in i
fordonet även om batteriet i fordonet
eller nyckeln är urladdat. Du kan
även låsa handskfacket med nöd­
nyckeln. Du kan ta med dig nödnyck­
eln när du lämnar ifrån dig fordonet.
Om du vill ta ut nödnyckeln ur sän­
daren använder du tummen för att
skjuta den mekaniska spärren på sän­
darens baksida åt sidan och drar se-
dan ut nyckeln med andra handen. OBS!
Det spelar ingen roll hur du vän­
der den dubbelsidiga nödnyckeln ilåscylindern.
Nyckellös tändningsnod (KIN)
1 - OFF (av)
2 - ACC (Tillbehör)
3 - ON/RUN (på/körning)
Urtagning av nödnyckeln
12

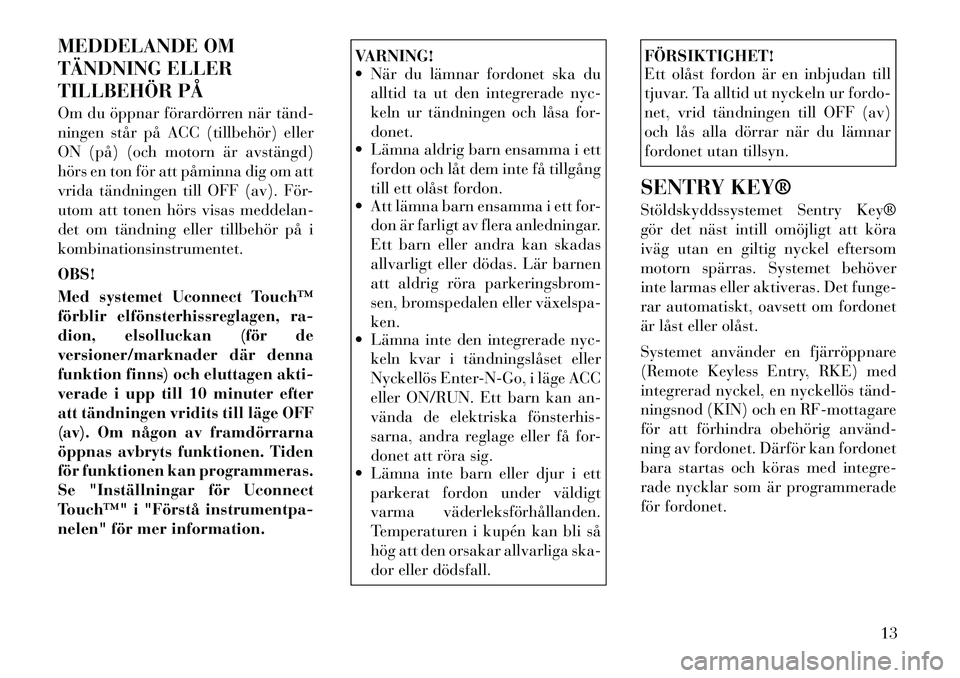

MEDDELANDE OM
TÄNDNING ELLER
TILLBEHÖR PÅ
Om du öppnar förardörren när tänd­
ningen står på ACC (tillbehör) eller
ON (på) (och motorn är avstängd)
hörs en ton för att påminna dig om att
vrida tändningen till OFF (av). För-
utom att tonen hörs visas meddelan-
det om tändning eller tillbehör på ikombinationsinstrumentet. OBS!
Med systemet Uconnect Touchâ„¢
förblir elfönsterhissreglagen, ra-
dion, elsolluckan (för de
versioner/marknader där denna
funktion finns) och eluttagen akti-
verade i upp till 10 minuter efter
att tändningen vridits till läge OFF
(av). Om någon av framdörrarna
öppnas avbryts funktionen. Tiden
för funktionen kan programmeras.
Se "Inställningar för Uconnect
Touch™" i "Förstå instrumentpa-
nelen" för mer information.
VARNING!
 När du lämnar fordonet ska dualltid ta ut den integrerade nyc-
keln ur tändningen och låsa for-donet.
 Lämna aldrig barn ensamma i ett
fordon och låt dem inte få tillgång
till ett olåst fordon.
 Att lämna barn ensamma i ett for-
don är farligt av flera anledningar.
Ett barn eller andra kan skadas
allvarligt eller dödas. Lär barnen
att aldrig röra parkeringsbrom-
sen, bromspedalen eller växelspa­ken.
 Lämna inte den integrerade nyc-
keln kvar i tändningslåset eller
Nyckellös Enter-N-Go, i läge ACC
eller ON/RUN. Ett barn kan an-
vända de elektriska fönsterhis­
sarna, andra reglage eller få for-
donet att röra sig.
 Lämna inte barn eller djur i ett
parkerat fordon under väldigt
varma väderleksförhållanden.
Temperaturen i kupén kan bli så
hög att den orsakar allvarliga ska-
dor eller dödsfall.
FÖRSIKTIGHET!
Ett olåst fordon är en inbjudan till
tjuvar. Ta alltid ut nyckeln ur fordo-
net, vrid tändningen till OFF (av)
och lås alla dörrar när du lämnar
fordonet utan tillsyn.
SENTRY KEY®
Stöldskyddssystemet Sentry Key®
gör det näst intill omöjligt att köra
iväg utan en giltig nyckel eftersom
motorn spärras. Systemet behöver
inte larmas eller aktiveras. Det funge-
rar automatiskt, oavsett om fordonet
är låst eller olåst.
Systemet använder en fjärröppnare
(Remote Keyless Entry, RKE) med
integrerad nyckel, en nyckellös tänd­
ningsnod (KIN) och en RF-mottagare
för att förhindra obehörig använd­
ning av fordonet. Därför kan fordonet
bara startas och köras med integre-
rade nycklar som är programmerade
för fordonet.
13

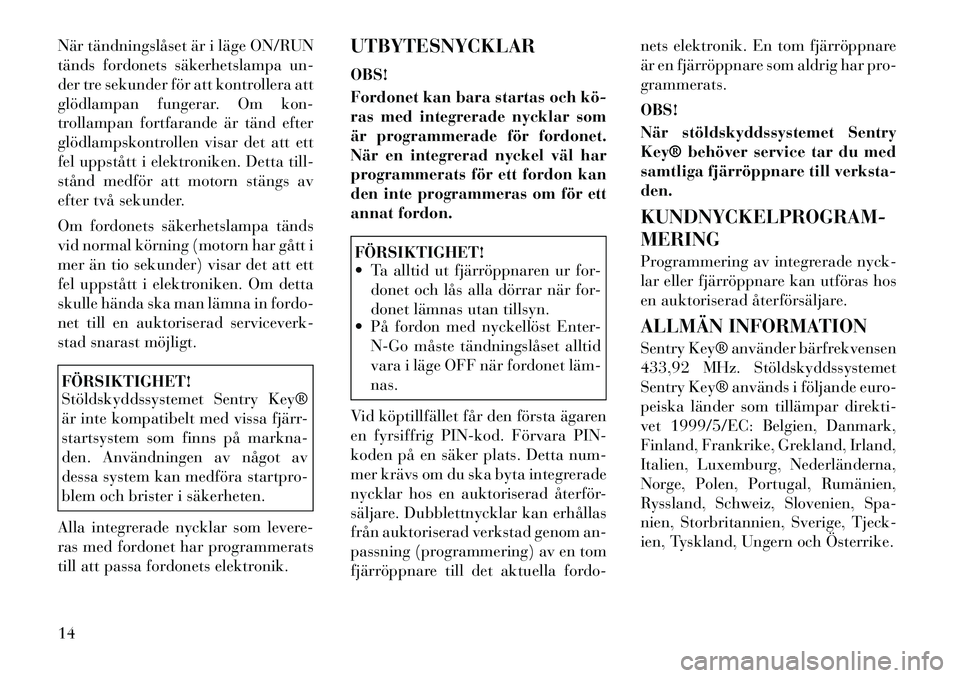

När tändningslåset är i läge ON/RUN
tänds fordonets säkerhetslampa un-
der tre sekunder för att kontrollera att
glödlampan fungerar. Om kon-
trollampan fortfarande är tänd efter
glödlampskontrollen visar det att ett
fel uppstått i elektroniken. Detta till-
stånd medför att motorn stängs av
efter två sekunder.
Om fordonets säkerhetslampa tänds
vid normal körning (motorn har gått i
mer än tio sekunder) visar det att ett
fel uppstått i elektroniken. Om detta
skulle hända ska man lämna in fordo-
net till en auktoriserad serviceverk-
stad snarast möjligt.FÖRSIKTIGHET!
Stöldskyddssystemet Sentry Key®
är inte kompatibelt med vissa fjärr-
startsystem som finns på markna-
den. Användningen av något av
dessa system kan medföra startpro-
blem och brister i säkerheten.
Alla integrerade nycklar som levere-
ras med fordonet har programmerats
till att passa fordonets elektronik. UTBYTESNYCKLAR OBS!
Fordonet kan bara startas och kö­
ras med integrerade nycklar som
är programmerade för fordonet.
När en integrerad nyckel väl har
programmerats för ett fordon kan
den inte programmeras om för ett
annat fordon.
FÖRSIKTIGHET!
 Ta alltid ut fjärröppnaren ur for-
donet och lås alla dörrar när for-
donet lämnas utan tillsyn.
 På fordon med nyckellöst Enter-
N-Go måste tändningslåset alltid
vara i läge OFF när fordonet läm­nas.
Vid köptillfället får den första ägaren
en fyrsiffrig PIN-kod. Förvara PIN-
koden på en säker plats. Detta num-
mer krävs om du ska byta integrerade
nycklar hos en auktoriserad återför-
säljare. Dubblettnycklar kan erhållas
från auktoriserad verkstad genom an-
passning (programmering) av en tom
fjärröppnare till det aktuella fordo- nets elektronik. En tom fjärröppnare
är en fjärröppnare som aldrig har pro-grammerats. OBS!
När stöldskyddssystemet Sentry
Key® behöver service tar du med
samtliga fjärröppnare till verksta-den. KUNDNYCKELPROGRAM- MERING
Programmering av integrerade nyck-
lar eller fjärröppnare kan utföras hos
en auktoriserad återförsäljare.
ALLMÄN INFORMATION
Sentry Key® använder bärfrekvensen
433,92 MHz. Stöldskyddssystemet
Sentry Key® används i följande euro-
peiska länder som tillämpar direkti-
vet 1999/5/EC: Belgien, Danmark,
Finland, Frankrike, Grekland, Irland,
Italien, Luxemburg, Nederländerna,
Norge, Polen, Portugal, Rumänien,
Ryssland, Schweiz, Slovenien, Spa-
nien, Storbritannien, Sverige, Tjeck-
ien, Tyskland, Ungern och Österrike.
14
