Lancia Thema 2012 Návod k použití a údržbě (in Czech)
Manufacturer: LANCIA, Model Year: 2012, Model line: Thema, Model: Lancia Thema 2012Pages: 316, velikost PDF: 4.26 MB
Page 11 of 316

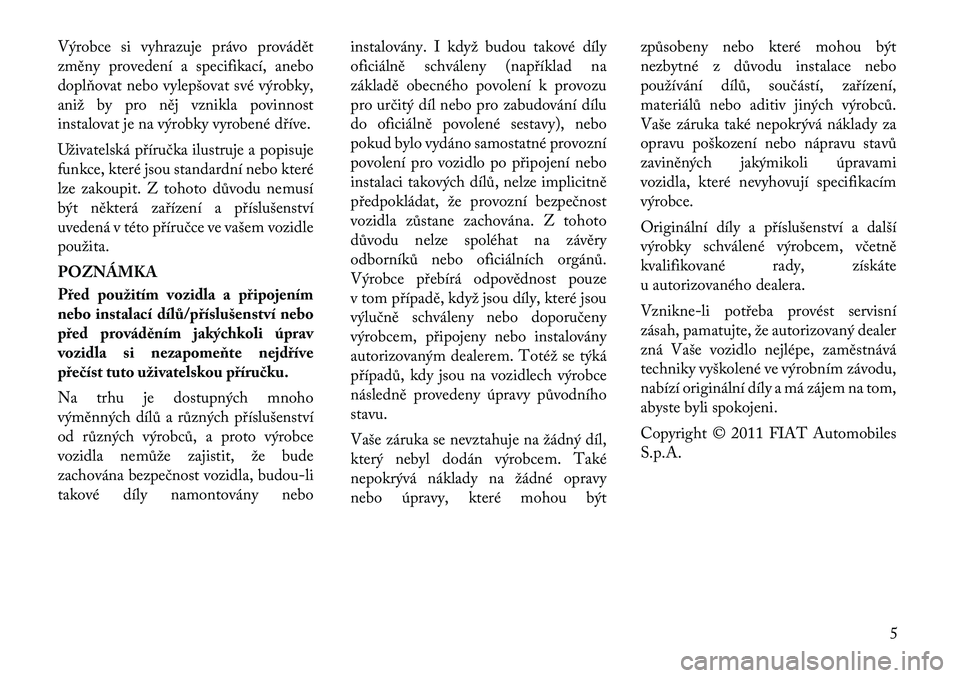

Výrobce si vyhrazuje právo provádět
změny provedení a specifikací, anebo
doplňovat nebo vylepšovat své výrobky,
aniž by pro něj vznikla povinnost
instalovat je na výrobky vyrobené dříve.
Uživatelská příručka ilustruje a popisuje
funkce, které jsou standardní nebo které
lze zakoupit. Z tohoto důvodu nemusí
být některá zařízení a příslušenství
uvedená v této příručce ve vašem vozidle
použita. POZNÁMKA
Před použitím vozidla a připojením
nebo instalací dílů/příslušenství nebo
před prováděním jakýchkoli úprav
vozidla si nezapomeňte nejdříve
přečíst tuto uživatelskou příručku.
Na trhu je dostupných mnoho
výměnných dílů a různých příslušenství
od různých výrobců, a proto výrobce
vozidla nemůže zajistit, že bude
zachována bezpečnost vozidla, budou-li
takové díly namontovány neboinstalovány. I když budou takové díly
oficiálně schváleny (například na
základě obecného povolení k provozu
pro určitý díl nebo pro zabudování dílu
do oficiálně povolené sestavy), nebo
pokud bylo vydáno samostatné provozní
povolení pro vozidlo po připojení nebo
instalaci takových dílů, nelze implicitně
předpokládat, že provozní bezpečnost
vozidla zůstane zachována. Z tohoto
důvodu nelze spoléhat na závěry
odborníků nebo oficiálních orgánů.
Výrobce přebírá odpovědnost pouze
v tom případě, když jsou díly, které jsou
výlučně schváleny nebo doporučeny
výrobcem, připojeny nebo instalovány
autorizovaným dealerem. Totéž se týká
případů, kdy jsou na vozidlech výrobce
následně provedeny úpravy původního
stavu.
Vaše záruka se nevztahuje na žádný díl,
který nebyl dodán výrobcem. Také
nepokrývá náklady na žádné opravy
nebo úpravy, které mohou býtzpůsobeny nebo které mohou být
nezbytné z důvodu instalace nebo
používání dílů, součástí, zařízení,
materiálů nebo aditiv jiných výrobců.
Vaše záruka také nepokrývá náklady za
opravu poškození nebo nápravu stavů
zaviněných jakýmikoli úpravami
vozidla, které nevyhovují specifikacímvýrobce.
Originální díly a příslušenství a další
výrobky schválené výrobcem, včetně
kvalifikované rady, získáte
u autorizovaného dealera.
Vznikne-li potřeba provést servisní
zásah, pamatujte, že autorizovaný dealer
zná Vaše vozidlo nejlépe, zaměstnává
techniky vyškolené ve výrobním závodu,
nabízí originální díly a má zájem na tom,
abyste byli spokojeni.
Copyright © 2011 FIAT Automobiles S.p.A.
5
Page 12 of 316

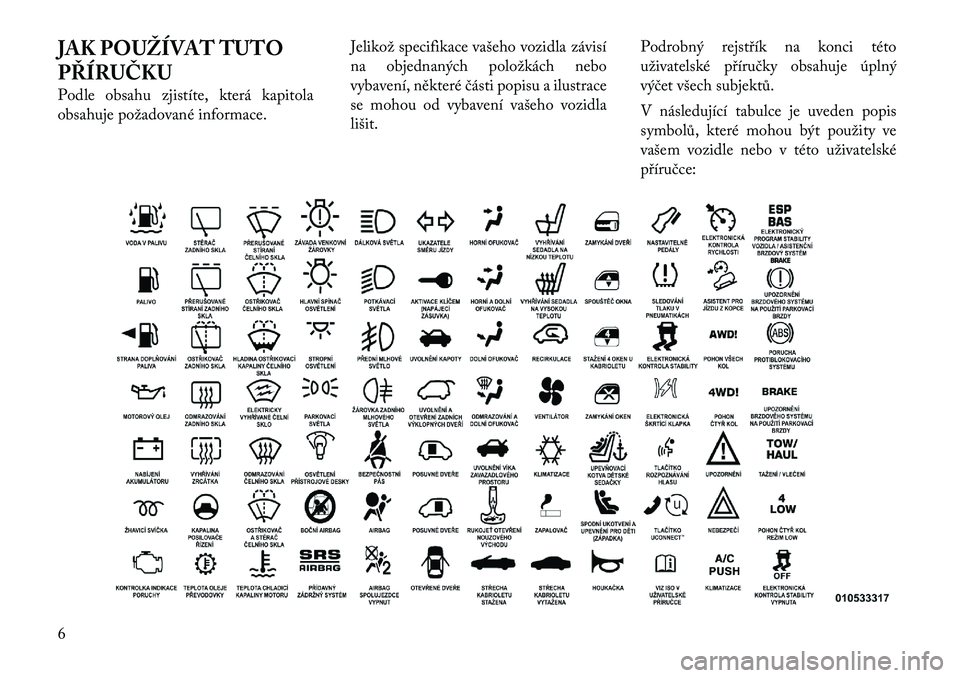

JAK POUŽÍVAT TUTO
PŘÍRUČKU
Podle obsahu zjistíte, která kapitola
obsahuje požadované informace.Jelikož specifikace vašeho vozidla závisí
na objednaných položkách nebo
vybavení, některé části popisu a ilustrace
se mohou od vybavení vašeho vozidlališit.Podrobný rejstřík na konci této
uživatelské příručky obsahuje úplný
výčet všech subjektů.
V následující tabulce je uveden popis
symbolů, které mohou být použity ve
vašem vozidle nebo v této uživatelsképříručce:6
Page 13 of 316

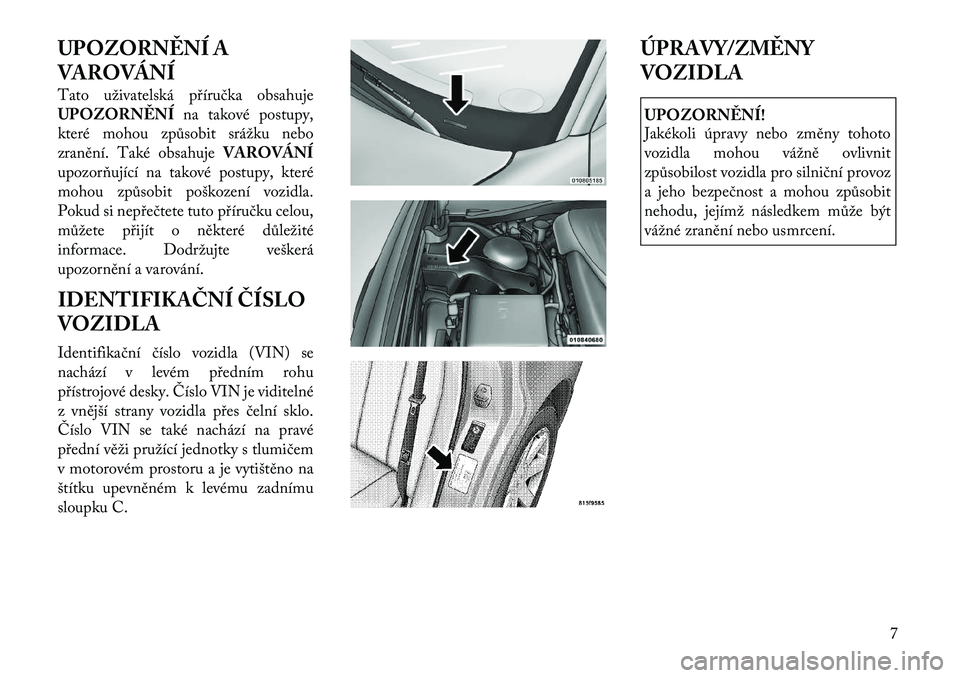

UPOZORNĚNÍ A
VAROVÁNÍ
Tato uživatelská příručka obsahuje
UPOZORNĚNÍna takové postupy,
které mohou způsobit srážku nebo
zranění. Také obsahuje VAROVÁNÍ
upozorňující na takové postupy, které
mohou způsobit poškození vozidla.
Pokud si nepřečtete tuto příručku celou,
můžete přijít o některé důležité
informace. Dodržujte veškerá
upozornění a varování.
IDENTIFIKAČNÍ ČÍSLO VOZIDLA
Identifikační číslo vozidla (VIN) se
nachází v levém předním rohu
přístrojové desky. Číslo VIN je viditelné
z vnější strany vozidla přes čelní sklo.
Číslo VIN se také nachází na pravé
přední věži pružící jednotky s tlumičem
v motorovém prostoru a je vytištěno na
štítku upevněném k levému zadnímu
sloupku C. ÚPRAVY/ZMĚNY VOZIDLA
UPOZORNĚNÍ!
Jakékoli úpravy nebo změny tohoto
vozidla mohou vážně ovlivnit
způsobilost vozidla pro silniční provoz
a jeho bezpečnost a mohou způsobit
nehodu, jejímž následkem může být
vážné zranění nebo usmrcení.
7
Page 14 of 316
8
Page 15 of 316
2

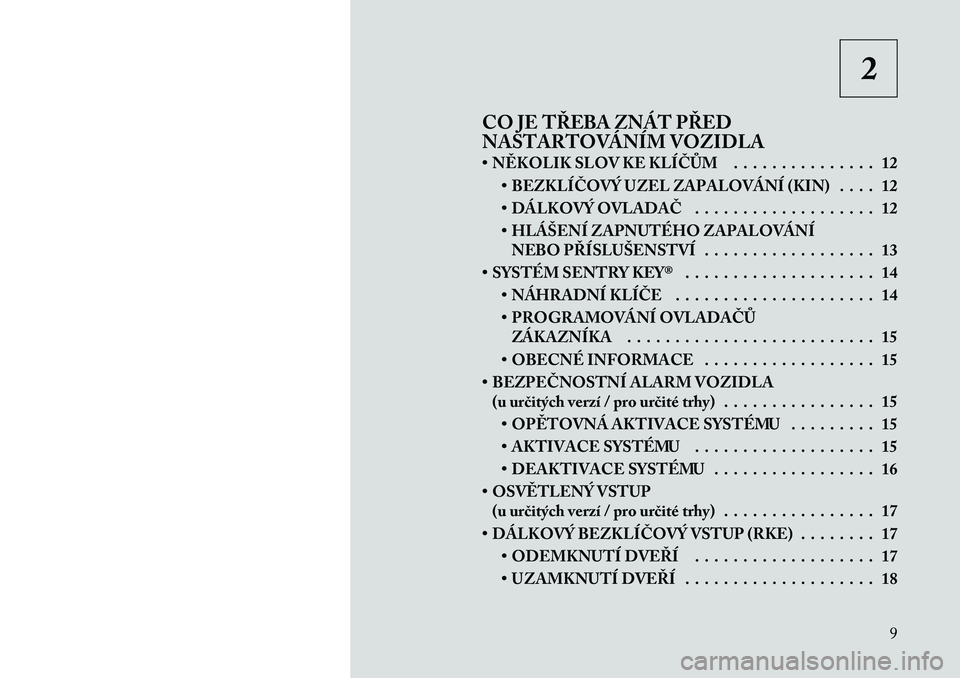

CO JE TŘEBA ZNÁT PŘED
NASTARTOVÁNÍM VOZIDLA
• NĚKOLIK SLOV KE KLÍČŮM . . . . . . . . . . . . . . . 12 • BEZKLÍČOVÝ UZEL ZAPALOVÁNÍ (KIN) . . . . 12
• DÁLKOVÝ OVLADAČ . . . . . . . . . . . . . . . . . . . 12
• HLÁŠENÍ ZAPNUTÉHO ZAPALOVÁNÍNEBO PŘÍSLUŠENSTVÍ . . . . . . . . . . . . . . . . . . 13
• SYSTÉM SENTRY KEY® . . . . . . . . . . . . . . . . . . . . 14 • NÁHRADNÍ KLÍČE . . . . . . . . . . . . . . . . . . . . . 14
• PROGRAMOVÁNÍ OVLADAČŮZÁKAZNÍKA . . . . . . . . . . . . . . . . . . . . . . . . . . 15
• OBECNÉ INFORMACE . . . . . . . . . . . . . . . . . . 15
• BEZPEČNOSTNÍ ALARM VOZIDLA (u určitých verzí / pro určité trhy) . . . . . . . . . . . . . . . . 15
• OPĚTOVNÁ AKTIVACE SYSTÉMU . . . . . . . . . 15
• AKTIVACE SYSTÉMU . . . . . . . . . . . . . . . . . . . 15
• DEAKTIVACE SYSTÉMU . . . . . . . . . . . . . . . . . 16
• OSVĚTLENÝ VSTUP (u určitých verzí / pro určité trhy) . . . . . . . . . . . . . . . . 17
• DÁLKOVÝ BEZKLÍČOVÝ VSTUP (RKE) . . . . . . . . 17 • ODEMKNUTÍ DVEŘÍ . . . . . . . . . . . . . . . . . . . 17
• UZAMKNUTÍ DVEŘÍ . . . . . . . . . . . . . . . . . . . . 18
9
Page 16 of 316

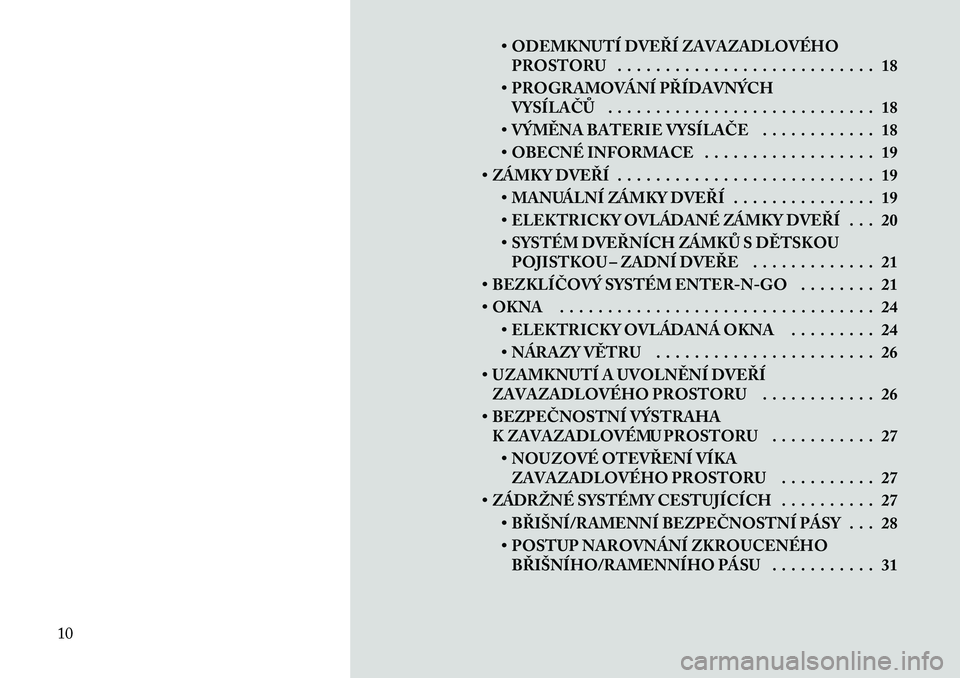

• ODEMKNUTÍ DVEŘÍ ZAVAZADLOVÉHOPROSTORU . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
• PROGRAMOVÁNÍ PŘÍDAVNÝCH VYSÍLAČŮ . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
• VÝMĚNA BATERIE VYSÍLAČE . . . . . . . . . . . . 18
• OBECNÉ INFORMACE . . . . . . . . . . . . . . . . . . 19
• ZÁMKY DVEŘÍ . . . . . . . . . . . . . . . . . . . . . . . . . . . 19 • MANUÁLNÍ ZÁMKY DVEŘÍ . . . . . . . . . . . . . . . 19
• ELEKTRICKY OVLÁDANÉ ZÁMKY DVEŘÍ . . . 20
• SYSTÉM DVEŘNÍCH ZÁMKŮ S DĚTSKOUPOJISTKOU – ZADNÍ DVEŘE . . . . . . . . . . . . . 21
• BEZKLÍČOVÝ SYSTÉM ENTER-N-GO . . . . . . . . 21
• OKNA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 • ELEKTRICKY OVLÁDANÁ OKNA . . . . . . . . . 24
• NÁRAZY VĚTRU . . . . . . . . . . . . . . . . . . . . . . . 26
• UZAMKNUTÍ A UVOLNĚNÍ DVEŘÍ ZAVAZADLOVÉHO PROSTORU . . . . . . . . . . . . 26
• BEZPEČNOSTNÍ VÝSTRAHA K ZAVAZADLOVÉMU PROSTORU . . . . . . . . . . . 27
• NOUZOVÉ OTEVŘENÍ VÍKA ZAVAZADLOVÉHO PROSTORU . . . . . . . . . . 27
• ZÁDRŽNÉ SYSTÉMY CESTUJÍCÍCH . . . . . . . . . . 27 • BŘIŠNÍ/RAMENNÍ BEZPEČNOSTNÍ PÁSY . . . 28
• POSTUP NAROVNÁNÍ ZKROUCENÉHOBŘIŠNÍHO/RAMENNÍHO PÁSU . . . . . . . . . . . 31
10
Page 17 of 316

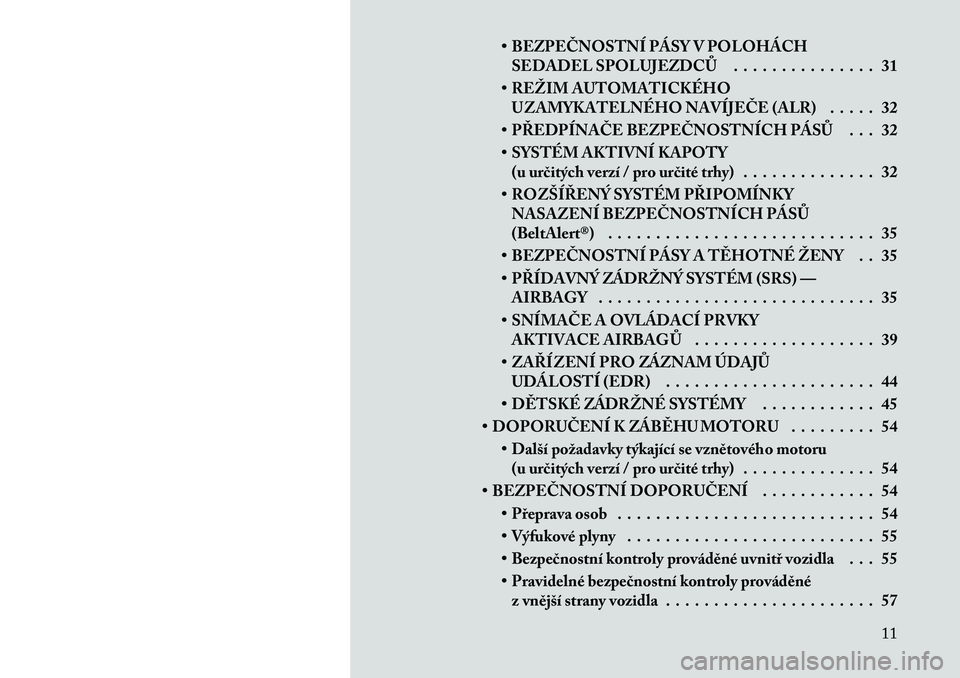

• BEZPEČNOSTNÍ PÁSY V POLOHÁCHSEDADEL SPOLUJEZDCŮ . . . . . . . . . . . . . . . 31
• REŽIM AUTOMATICKÉHO UZAMYKATELNÉHO NAVÍJEČE (ALR) . . . . . 32
• PŘEDPÍNAČE BEZPEČNOSTNÍCH PÁSŮ . . . 32
• SYSTÉM AKTIVNÍ KAPOTY (u určitých verzí / pro určité trhy) . . . . . . . . . . . . . . 32
• ROZŠÍŘENÝ SYSTÉM PŘIPOMÍNKY NASAZENÍ BEZPEČNOSTNÍCH PÁSŮ
(BeltAlert®) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
• BEZPEČNOSTNÍ PÁSY A TĚHOTNÉ ŽENY . . 35
• PŘÍDAVNÝ ZÁDRŽNÝ SYSTÉM (SRS) — AIRBAGY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
• SNÍMAČE A OVLÁDACÍ PRVKY AKTIVACE AIRBAGŮ . . . . . . . . . . . . . . . . . . . 39
• ZAŘÍZENÍ PRO ZÁZNAM ÚDAJŮ UDÁLOSTÍ (EDR) . . . . . . . . . . . . . . . . . . . . . . 44
• DĚTSKÉ ZÁDRŽNÉ SYSTÉMY . . . . . . . . . . . . 45
• DOPORUČENÍ K ZÁBĚHU MOTORU . . . . . . . . . 54 • Další požadavky týkající se vznětového motoru(u určitých verzí / pro určité trhy) . . . . . . . . . . . . . . 54
• BEZPEČNOSTNÍ DOPORUČENÍ . . . . . . . . . . . . 54 • Přeprava osob . . . . . . . . . . . . . . . . . . . . . . . . . . . 54
• Výfukové plyny . . . . . . . . . . . . . . . . . . . . . . . . . . 55
• Bezpečnostní kontroly prováděné uvnitř vozidla . . . 55
• Pravidelné bezpečnostní kontroly prováděnéz vnější strany vozidla . . . . . . . . . . . . . . . . . . . . . . 57
11
Page 18 of 316

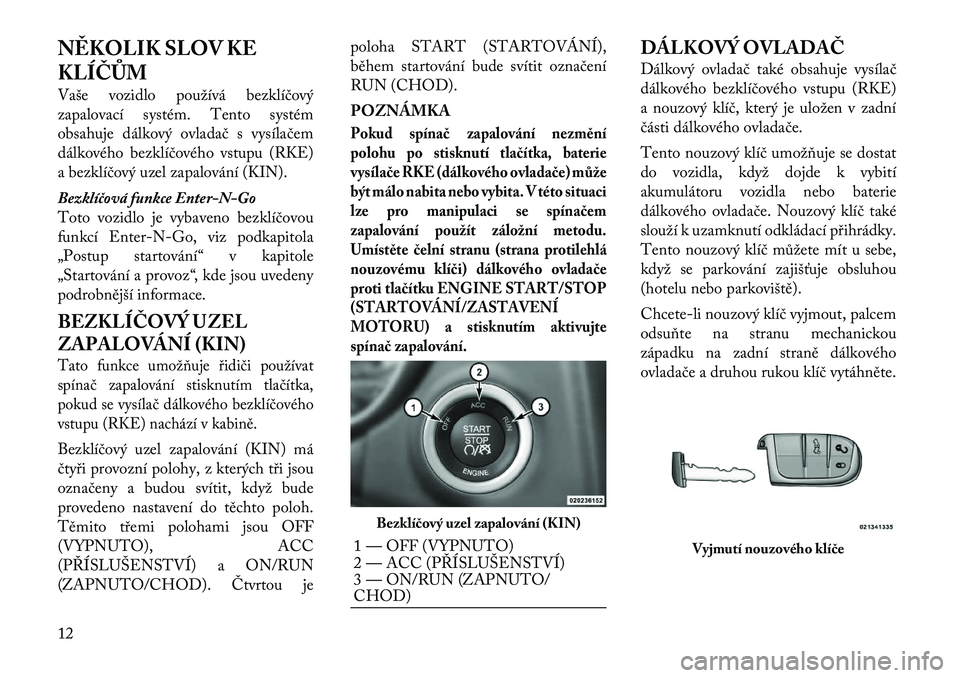

NĚKOLIK SLOV KE
KLÍČŮM
Vaše vozidlo používá bezklíčový
zapalovací systém. Tento systém
obsahuje dálkový ovladač s vysílačem
dálkového bezklíčového vstupu (RKE)
a bezklíčový uzel zapalování (KIN).
Bezklíčová funkce Enter-N-Go
Toto vozidlo je vybaveno bezklíčovou
funkcí Enter-N-Go, viz podkapitola
„Postup startování“ v kapitole
„Startování a provoz“, kde jsou uvedeny
podrobnější informace.
BEZKLÍČOVÝ UZEL
ZAPALOVÁNÍ (KIN)Tato funkce umožňuje řidiči používat
spínač zapalování stisknutím tlačítka,
pokud se vysílač dálkového bezklíčového
vstupu (RKE) nachází v kabině.Bezklíčový uzel zapalování (KIN) má
čtyři provozní polohy, z kterých tři jsou
označeny a budou svítit, když bude
provedeno nastavení do těchto poloh.
Těmito třemi polohami jsou OFF
(VYPNUTO), ACC
(PŘÍSLUŠENSTVÍ) a ON/RUN
(ZAPNUTO/CHOD). Čtvrtou jepoloha START (STARTOVÁNÍ),
během startování bude svítit označení
RUN (CHOD). POZNÁMKA
Pokud spínač zapalování nezmění
polohu po stisknutí tlačítka, baterie
vysílače RKE (dálkového ovladače) může
být málo nabita nebo vybita. V této situaci
lze pro manipulaci se spínačem
zapalování použít záložní metodu.
Umístěte čelní stranu (strana protilehlá
nouzovému klíči) dálkového ovladače
proti tlačítku ENGINE START/STOP
(STARTOVÁNÍ/ZASTAVENÍ
MOTORU) a stisknutím aktivujte
spínač zapalování.
DÁLKOVÝ OVLADAČ
Dálkový ovladač také obsahuje vysílač
dálkového bezklíčového vstupu (RKE)
a nouzový klíč, který je uložen v zadní
části dálkového ovladače.
Tento nouzový klíč umožňuje se dostat
do vozidla, když dojde k vybití
akumulátoru vozidla nebo baterie
dálkového ovladače. Nouzový klíč také
slouží k uzamknutí odkládací přihrádky.
Tento nouzový klíč můžete mít u sebe,
když se parkování zajišťuje obsluhou
(hotelu nebo parkoviště).
Chcete-li nouzový klíč vyjmout, palcem
odsuňte na stranu mechanickou
západku na zadní straně dálkového
ovladače a druhou rukou klíč vytáhněte.
Bezklíčový uzel zapalování (KIN)
1 — OFF (VYPNUTO)
2 — ACC (PŘÍSLUŠENSTVÍ)
3 — ON/RUN (ZAPNUTO/ CHOD)
Vyjmutí nouzového klíče
12
Page 19 of 316

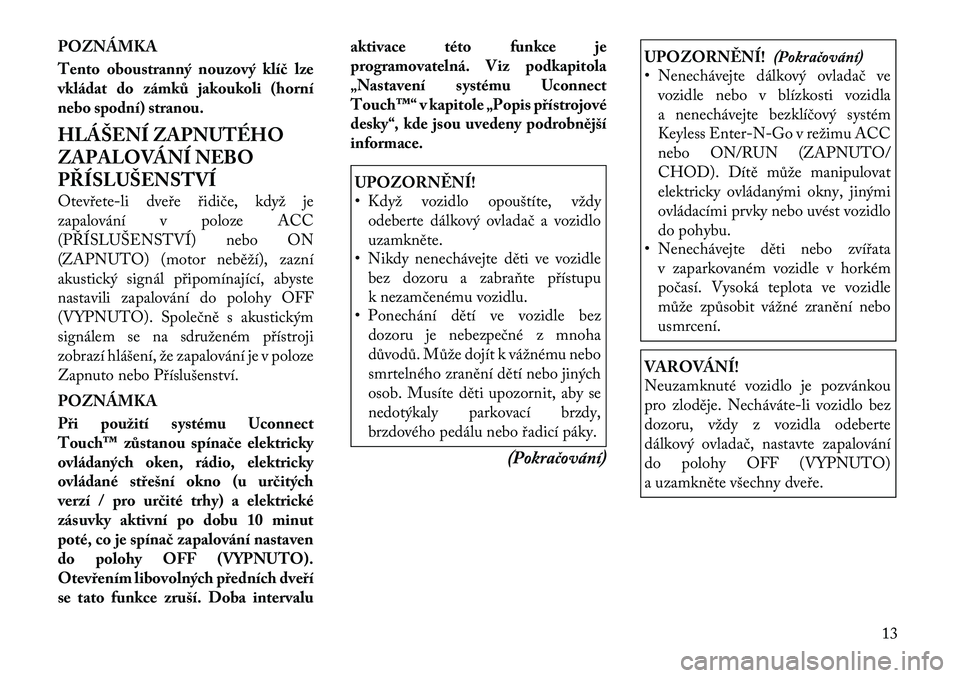

POZNÁMKA
Tento oboustranný nouzový klíč lze
vkládat do zámků jakoukoli (horní
nebo spodní) stranou.
HLÁŠENÍ ZAPNUTÉHO
ZAPALOVÁNÍ NEBO
PŘÍSLUŠENSTVÍ
Otevřete-li dveře řidiče, když je
zapalování v poloze ACC
(PŘÍSLUŠENSTVÍ) nebo ON
(ZAPNUTO) (motor neběží), zazní
akustický signál připomínající, abyste
nastavili zapalování do polohy OFF
(VYPNUTO). Společně s akustickým
signálem se na sdruženém přístroji
zobrazí hlášení, že zapalování je v poloze
Zapnuto nebo Příslušenství. POZNÁMKA
Při použití systému Uconnect
Touch™ zůstanou spínače elektricky
ovládaných oken, rádio, elektricky
ovládané střešní okno (u určitých
verzí / pro určité trhy) a elektrické
zásuvky aktivní po dobu 10 minut
poté, co je spínač zapalování nastaven
do polohy OFF (VYPNUTO).
Otevřením libovolných předních dveří
se tato funkce zruší. Doba intervaluaktivace této funkce je
programovatelná. V iz podkapitola
„Nastavení systému Uconnect
Touch™“ v kapitole „Popis přístrojové
desky“, kde jsou uvedeny podrobnějšíinformace.
UPOZORNĚNÍ!
• Když vozidlo opouštíte, vždy
odeberte dálkový ovladač a vozidlo
uzamkněte.
• Nikdy nenechávejte děti ve vozidle
bez dozoru a zabraňte přístupu
k nezamčenému vozidlu.
• Ponechání dětí ve vozidle bez
dozoru je nebezpečné z mnoha
důvodů. Může dojít k vážnému nebo
smrtelného zranění dětí nebo jiných
osob. Musíte děti upozornit, aby se
nedotýkaly parkovací brzdy,
brzdového pedálu nebo řadicí páky.
(Pokračování)
UPOZORNĚNÍ!(Pokračování)
• Nenechávejte dálkový ovladač ve
vozidle nebo v blízkosti vozidla
a nenechávejte bezklíčový systém
Keyless Enter-N-Go v režimu ACC
nebo ON/RUN (ZAPNUTO/
CHOD). Dítě může manipulovat
elektricky ovládanými okny, jinými
ovládacími prvky nebo uvést vozidlo
do pohybu.
• Nenechávejte děti nebo zvířata
v zaparkovaném vozidle v horkém
počasí. Vysoká teplota ve vozidle
může způsobit vážné zranění nebo
usmrcení.VAROVÁNÍ!
Neuzamknuté vozidlo je pozvánkou
pro zloděje. Necháváte
Page 20 of 316

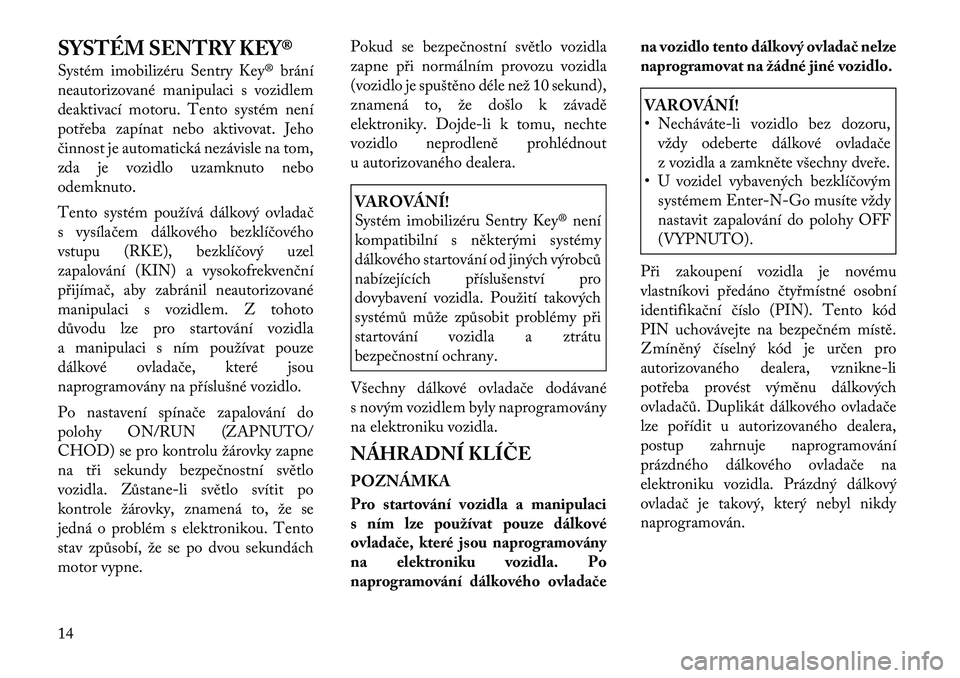

SYSTÉM SENTRY KEY®
Systém imobilizéru Sentry Key® brání
neautorizované manipulaci s vozidlem
deaktivací motoru. Tento systém není
potřeba zapínat nebo aktivovat. Jeho
činnost je automatická nezávisle na tom,
zda je vozidlo uzamknuto nebo
odemknuto.
Tento systém používá dálkový ovladač
s vysílačem dálkového bezklíčového
vstupu (RKE), bezklíčový uzel
zapalování (KIN) a vysokofrekvenční
přijímač, aby zabránil neautorizované
manipulaci s vozidlem. Z tohoto
důvodu lze pro startování vozidla
a manipulaci s ním používat pouze
dálkové ovladače, které jsou
naprogramovány na příslušné vozidlo.
Po nastavení spínače zapalování do
polohy ON/RUN (ZAPNUTO/
CHOD) se pro kontrolu žárovky zapne
na tři sekundy bezpečnostní světlo
vozidla. Zůstane-li světlo svítit po
kontrole žárovky, znamená to, že se
jedná o problém s elektronikou. Tento
stav způsobí, že se po dvou sekundách
motor vypne.Pokud se bezpečnostní světlo vozidla
zapne při normálním provozu vozidla
(vozidlo je spuštěno déle než 10 sekund),
znamená to, že došlo k závadě
elektroniky. Dojde-li k tomu, nechte
vozidlo neprodleně prohlédnout
u autorizovaného dealera.
VAROVÁNÍ!
Systém imobilizéru Sentry Key® není
kompatibilní s některými systémy
dálkového startování od jiných výrobců
nabízejících příslušenství pro
dovybavení vozidla. Použití takových
systémů může způsobit problémy při
startování vozidla a ztrátu
bezpečnostní ochrany.
Všechny dálkové ovladače dodávané
s novým vozidlem byly naprogramovány
na elektroniku vozidla.
NÁHRADNÍ KLÍČE POZNÁMKA
Pro startování vozidla a manipulaci
s ním lze používat pouze dálkové
ovladače, které jsou naprogramovány
na elektroniku vozidla. Po
naprogramování dálkového ovladače na vozidlo tento dálkový ovladač nelze
naprogramovat na žádné jiné vozidlo.
VAROVÁNÍ!
• Necháváte
