12

OPMERKING:
Als u problemen ondervindt methet terugstellen van de actieve
hoofdsteunen, neem dan contact
op met een erkende dealer.
Laat uit veiligheidsoverwegin- gen de actieve hoofdsteunen
controleren door een specialist
bij een erkende dealer.
ACTIEF
MOTORKAPSYSTEEM
Het actieve motorkapsysteem is be-
doeld om de bescherming van voet-
gangers te verhogen door de motor-
kap van de auto omhoog te laten
springen bij een aanrijding van een
voetganger of object. Het systeem
wordt automatisch geactiveerd wan-
neer de auto binnen een gespecifi-
ceerd snelheidsbereik rijdt. Het sys-
teem moet een verscheidenheid aan
voetgangers kunnen detecteren,
waardoor het ook mogelijk is dat an-
dere aangereden objecten het actieve
motorkapsysteem in werking stellen. Sensoren en regeleenheden voor
activering
De elektronische voetgangersbescher-
mingsmodule (EPPM) bepaalt of de
actuatoren bij een frontale aanrijding
geactiveerd moeten worden. Op basis
van de signalen van de botsingsenso-
ren bepaalt de EPPM voor inzittenden
wanneer de actuatoren geactiveerd
worden. De botsingsensoren bevinden
zich bij de voorbumper.
De EPPM bewaakt de gereedheid van
de elektronische onderdelen van het
actieve motorkapsysteem wanneer de
contactschakelaar in de stand START
of ON/RUN staat. Als de sleutel zich
in de stand LOCK, in de stand ACC,
of buiten het contact bevindt, is het
actieve motorkapsysteem niet inge-
schakeld en zal de actieve motorkap
niet geactiveerd worden.
De EPPM beschikt over een reserve-
voeding, waardoor de actuatoren ook
geactiveerd kunnen worden wanneer
de accu leeg is of is losgekoppeld.
Onderhoud van actief
motorkapsysteem
Als de EPPM de actieve motorkap heeft
geactiveerd of een storing in een van de
onderdelen van het systeem detecteert,
licht het waarschuwingslampje voor
het airbagsysteem op en verschijnt
(voor bepaalde uitvoeringen/landen)
het bericht "SERVICE ACTIVE
HOOD" (onderhoud actieve motorkap
noodzakelijk) op het scherm van het
elektronische voertuiginformatiecen-
trum (EVIC). Een enkel geluidssignaal
klinkt als het waarschuwingslampje
voor het airbagsysteem gaat branden
na de eerste keer starten. De module
bevat ook diagnosefuncties die het
waarschuwingslampje voor het airbag-
systeem laten branden wanneer een
storing wordt geconstateerd die het ac-
tieve motorkapsysteem zou kunnen
beïnvloeden. De diagnose meldt even-
eens de aard van het defect. Raadpleeg
uw erkende dealer als het waarschu-
wingslampje voor het airbagsysteem
brandt of als het bericht "SERVICE
ACTIVE HOOD" (onderhoud actieve
motorkap noodzakelijk) op het scherm
49

OPMERKING: De geavanceerde
frontairbags voor bestuurder en
passagier zijn gecertificeerd vol-
gens de richtlijnen voor geavan-
ceerde airbags.
Het opblaasmechanisme van de ge-
avanceerde frontairbags heeft verschil-
lende stadia. De airbag kan zo meer of
minder krachtig worden opgeblazen,
afhankelijk van factoren zoals de soort
aanrijding en de ernst ervan.
Deze auto is mogelijk uitgerust met
een gespsluitingsschakelaar voor deveiligheidsgordel voor de bestuur-
dersstoel en/of de voorpassagiersstoel
die registreert of de gordel is vastge-
klikt. Met deze gespsluitingschake-
laar kan het niveau worden aangepast
waarmee de geavanceerde frontair-
bags worden opgeblazen.
Deze auto is uitgerust met aanvullende
gordijn-zijairbags (SABIC), ter bescher-
ming van de bestuurder en passagiers
die naast een raam zitten. De gordijn-
zijairbags bevinden zich boven de zijra-
men. De airbagpanelen zijn voorzien
van het opschrift SRS AIRBAG.
Deze auto is voorzien van aanvullende
zijairbags in de stoelen (SAB). De zij-
airbags in de stoelen zijn gemarkeerd
met een opschrift dat in de buitenzijde
van de voorstoelen is gestikt.
OPMERKING:

De airbagpanelen zijn in de inte-
rieurbekleding nauwelijks zicht-
baar, maar springen open tijdens
het opblazen van de airbag.
Na ieder ongeval dient de auto
onmiddellijk naar een erkende
dealer te worden gebracht.
COMPONENTEN VAN HET
AIRBAGSYSTEEM
Uw auto is mogelijk uitgerust met de
volgende componenten van het air-
bagsysteem:
Controller van het beveiligingssys-teem voor inzittenden
Waarschuwingslampje voor het airbagsysteem
Stuurwiel en stuurkolom
Instrumentenpaneel
Kniebescherming
Geavanceerde frontairbag aan bestuurderszijde
Geavanceerde frontairbag aan passagierszijde
Aanvullende zijairbags in de stoe- len (SAB)
Aanvullende gordijn-zijairbags (SABIC)
Sensoren voor frontale en zijde- lingse botsingen

Gordelspanners voorin, gespsluiting-
schakelaar voor veiligheidsgordels
1 — Geavan-
ceerde frontair-
bags voor be-
stuurder en
passagier 2 — Kniebe-
scherming
53

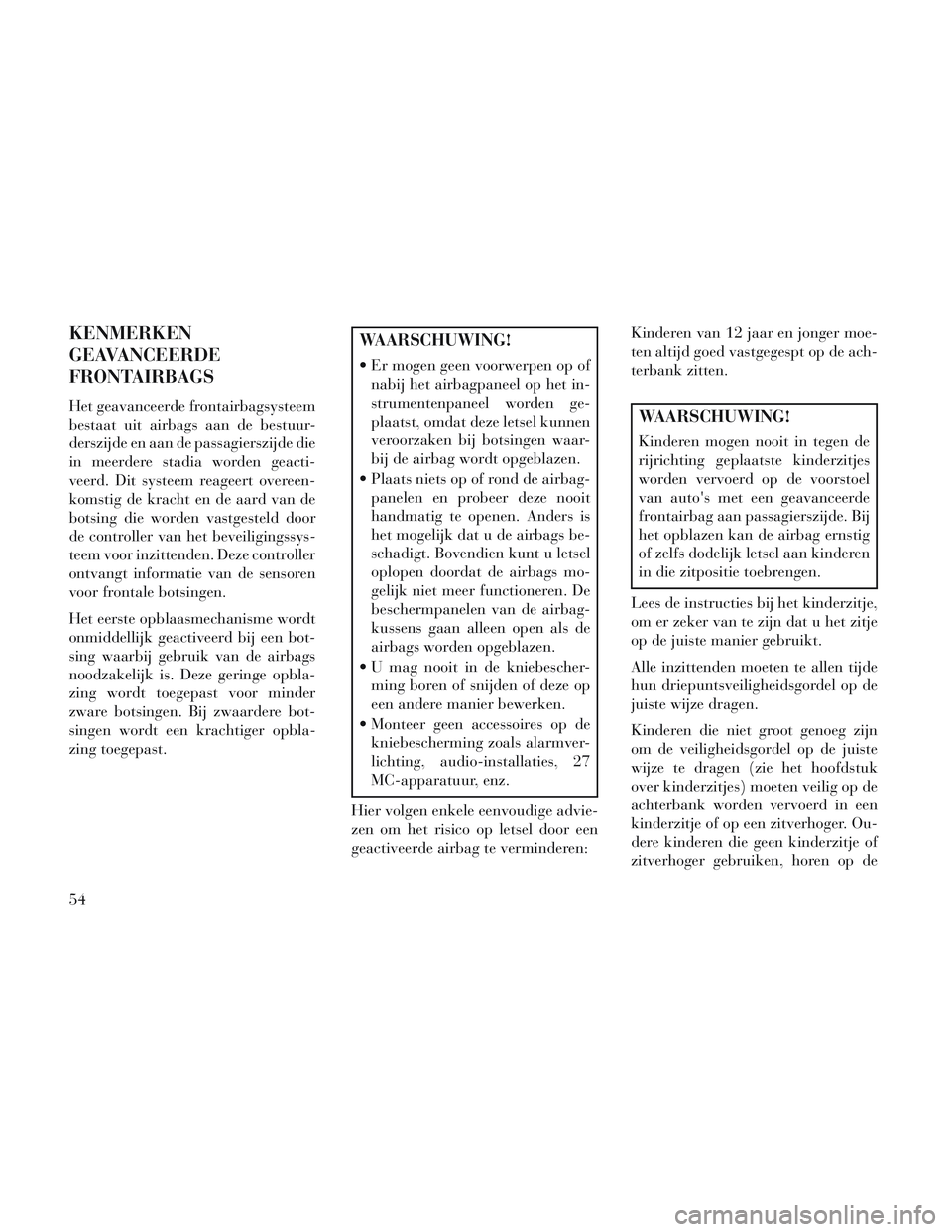

KENMERKEN
GEAVANCEERDE
FRONTAIRBAGS
Het geavanceerde frontairbagsysteem
bestaat uit airbags aan de bestuur-
derszijde en aan de passagierszijde die
in meerdere stadia worden geacti-
veerd. Dit systeem reageert overeen-
komstig de kracht en de aard van de
botsing die worden vastgesteld door
de controller van het beveiligingssys-
teem voor inzittenden. Deze controller
ontvangt informatie van de sensoren
voor frontale botsingen.
Het eerste opblaasmechanisme wordt
onmiddellijk geactiveerd bij een bot-
sing waarbij gebruik van de airbags
noodzakelijk is. Deze geringe opbla-
zing wordt toegepast voor minder
zware botsingen. Bij zwaardere bot-
singen wordt een krachtiger opbla-
zing toegepast.
WAARSCHUWING!
Er mogen geen voorwerpen op ofnabij het airbagpaneel op het in-
strumentenpaneel worden ge-
plaatst, omdat deze letsel kunnen
veroorzaken bij botsingen waar-
bij de airbag wordt opgeblazen.
Plaats niets op of rond de airbag- panelen en probeer deze nooit
handmatig te openen. Anders is
het mogelijk dat u de airbags be-
schadigt. Bovendien kunt u letsel
oplopen doordat de airbags mo-
gelijk niet meer functioneren. De
beschermpanelen van de airbag-
kussens gaan alleen open als de
airbags worden opgeblazen.
U mag nooit in de kniebescher- ming boren of snijden of deze op
een andere manier bewerken.
Monteer geen accessoires op de kniebescherming zoals alarmver-
lichting, audio-installaties, 27
MC-apparatuur, enz.
Hier volgen enkele eenvoudige advie-
zen om het risico op letsel door een
geactiveerde airbag te verminderen: Kinderen van 12 jaar en jonger moe-
ten altijd goed vastgegespt op de ach-
terbank zitten.
WAARSCHUWING!
Kinderen mogen nooit in tegen de
rijrichting geplaatste kinderzitjes
worden vervoerd op de voorstoel
van auto's met een geavanceerde
frontairbag aan passagierszijde. Bij
het opblazen kan de airbag ernstig
of zelfs dodelijk letsel aan kinderen
in die zitpositie toebrengen.
Lees de instructies bij het kinderzitje,
om er zeker van te zijn dat u het zitje
op de juiste manier gebruikt.
Alle inzittenden moeten te allen tijde
hun driepuntsveiligheidsgordel op de
juiste wijze dragen.
Kinderen die niet groot genoeg zijn
om de veiligheidsgordel op de juiste
wijze te dragen (zie het hoofdstuk
over kinderzitjes) moeten veilig op de
achterbank worden vervoerd in een
kinderzitje of op een zitverhoger. Ou-
dere kinderen die geen kinderzitje of
zitverhoger gebruiken, horen op de
54

Aanvullende zijairbags in de
stoelen (SAB)
De aanvullende zijairbags in de stoe-
len bieden de inzittenden betere be-
scherming tegen zijdelingse botsin-
gen. De zijairbags in de stoelen zijn
gemarkeerd met een opschrift dat in
de buitenzijde van de voorstoelen is
gestikt.
Als de airbag wordt geactiveerd, gaat
de naad tussen de voor- en zijkant van
de stoelbekleding open. Elke airbag
wordt afzonderlijk geactiveerd, zodat
bij een botsing aan de linkerzijde al-
leen de linkerairbag wordt geacti-
veerd, en bij een botsing aan de rech-
terzijde alleen de rechterairbag.Aanvullende gordijn-zijairbags
(SABIC)
Ter aanvulling op de bescherming die
de carrosserie biedt, bieden de
gordijn-zijairbags de inzittenden op
de voor- en achterstoelen die naast
een raam zitten bescherming bij zijde-
lingse botsingen. Elke airbag heeft
opblaasruimten die zich naast het
hoofd van de passagiers bij het raam
bevinden en zo de kans op hoofdletsel
bij zijdelingse botsingen beperken. De
gordijn-zijairbags worden naar bene-
den geactiveerd en bedekken beide
ramen aan de zijde van de botsing.
OPMERKING:
Wanneer de auto over de kop
slaat, kunnen de gordelspanners
en/of de aanvullende zijairbags
in de stoelen en de gordijn-
zijairbags worden geactiveerd.
De airbagpanelen zijn in de in- terieurbekleding nauwelijks
zichtbaar, maar springen open
tijdens het opblazen van de
airbag. Als u zich tijdens het activeren te
dicht bij aanvullende zijairbags
in de stoel of gordijn-zijairbags
bevindt, kunt u ernstig of zelfs
dodelijk letsel oplopen.
Het systeem bevat sensoren voor zij-
delingse botsingen die zijn gekali-
breerd om de zijairbags te activeren
bij botsingen die bescherming van de
inzittenden door airbags noodzakelijk
maken.
Zijairbags en gordijn-zijairbags vor-
men een aanvulling op de veiligheids-
gordels. Inzittenden, waaronder kin-
deren, die tegen of heel dicht bij de
zijairbags of gordijn-zijairbags zitten,
kunnen ernstig of zelfs dodelijk letsel
oplopen. Inzittenden, en met name
kinderen, dienen niet tegen het por-
tier, de zijramen of het gebied waar de
zijairbags of gordijn-zijairbags wor-
den opgeblazen aan te leunen of in
slaap te vallen, ook niet als zij in een
babyzitje of kinderzitje zitten. Zit al-
tijd zo veel mogelijk rechtop, met uw
rug tegen de rugleuning. Gebruik de
veiligheidsgordels op juiste wijze en
gebruik het juiste formaat kinderzitje,
Opschrift aanvullende zijairbags in de stoelen
56

babyzitje of zitverhoger dat wordt
aanbevolen voor de lengte en het ge-
wicht van het kind.
WAARSCHUWING!
Uw auto is voorzien van gordijn-zijairbags (SABIC). Installeer
geen accessoires die het dak ver-
anderen, zoals bijvoorbeeld het
aanbrengen van een zonnedak.
Monteer geen daktransportsyste-
men waarbij permanente bevesti-
gingen nodig zijn (bouten of
schroeven) voor montage op het
autodak. Boor nooit in het auto-
dak, om welke reden dan ook.
Uw auto is uitgerust met gordijn- zijairbags aan de linker- en rech-
terzijde. Stapel bagage of andere
lading niet dermate hoog op dat
de afdekpanelen van de gordijn-
zijairbags worden geblokkeerd.
In de omgeving van de gordijn-
zijairbags mogen zich geen obsta-
kels bevinden.
(Vervolgd)
WAARSCHUWING!(Vervolgd)
Gebruik geen aanvullende stoel-hoezen en plaats geen voorwer-
pen tussen uzelf en de zijairbags.
De werking van de airbags kan zo
verslechteren en/of voorwerpen
kunnen met kracht tegen u aan
slaan en zo ernstig letsel veroor-
zaken.
Kniebescherming
De kniebescherming helpt de knieën
van de bestuurder en de voorpassa-
gier te beschermen en hen correct te
laten zitten bij het eventueel opblazen
van de geavanceerde frontairbags.
In combinatie met de veiligheidsgor-
dels, gordelspanners en kniebescher-
ming bieden de geavanceerde fron-
tairbags extra bescherming aan de
bestuurder en voorpassagier. Ook de
zijairbags zorgen in combinatie met
de veiligheidsgordels voor een betere
bescherming van de inzittenden.
SENSOREN EN
REGELEENHEDEN voor
AIRBAG
Controller van het
beveiligingssysteem voor
inzittenden
De controller van het beveiligingssys-
teem voor inzittenden maakt deel uit
van het voorgeschreven veiligheids-
systeem van deze auto.
De controller van het beveiligingssys-
teem voor inzittenden bepaalt of het
nodig is de front- en/of zijairbags op
te blazen bij een frontale of zijdelingse
botsing. Op basis van de signalen van
de botsingsensoren activeert een cen-
trale controller van het beveiligings-
systeem voor inzittenden zo nodig de
geavanceerde frontairbags, gordijn-
zijairbags, aanvullende zijairbags in
de stoelen (SAB) en de gordelspan-
ners voorin, afhankelijk van verschil-
lende factoren, zoals de aard en de
ernst van de botsing.
57

De geavanceerde frontairbags zijn
ontworpen om naast de veiligheids-
gordels bij bepaalde frontale aanrij-
dingen afhankelijk van verschillende
factoren, zoals de ernst en de aard van
de botsing, extra bescherming te bie-
den. Geavanceerde frontairbags zijn
niet bedoeld voor het verminderen
van het risico op letsel bij botsingen
van achteren, botsingen van opzij of
over de kop slaan.
De geavanceerde frontairbags worden
niet bij alle frontale botsingen geacti-
veerd. Dit geldt ook voor sommige
frontale botsingen die ernstige schade
aan het voertuig tot gevolg hebben,
zoals bepaalde aanrijdingen tegen pa-
len, aanrijdingen waarbij de auto on-
der een vrachtwagen terechtkomt en
aanrijdingen onder een hoek. Daaren-
tegen kunnen de geavanceerde fron-
tairbags, afhankelijk van de aard van
de botsing en de plaats waar de auto
wordt geraakt, opgeblazen worden bij
aanrijdingen die geringe schade aan
de voorkant van het voertuig tot ge-
volg hebben, maar die aanvankelijk
een grote afname van de snelheid ver-
oorzaken.De zijairbags worden niet bij alle zij-
delingse botsingen opgeblazen. Het
opblazen van de zijairbags is afhan-
kelijk van de ernst en aard van de
aanrijding.
Omdat airbagsensoren de vertraging
van het voertuig in de loop van de tijd
meten, zijn de snelheid van het voer-
tuig en de schade op zichzelf geen
goede indicatoren voor de noodzaak
van het wel of niet opblazen van een
airbag.
Veiligheidsgordels zijn bij alle onge-
vallen noodzakelijk voor uw bescher-
ming en om uw lichaam in de juiste
positie te houden, uit de buurt van een
airbag die wordt opgeblazen.
De controller van het beveiligingssys-
teem voor inzittenden bewaakt de ge-
reedheid van de elektronische onder-
delen van het airbagsysteem wanneer
de contactschakelaar in de stand
START of ON/RUN staat. Als de sleu-
tel zich in de stand OFF, in de stand
ACC, of buiten het contact bevindt, is
het airbagsysteem niet ingeschakeld
en zullen de airbags niet worden op-
geblazen.De controller van het beveiligingssys-
teem voor inzittenden beschikt over
een reservevoeding, waardoor de air-
bags ook geactiveerd kunnen worden
wanneer de accu leeg is of is losgekop-
peld.
De controller van het bevei-
ligingssysteem voor inzit-
tenden schakelt ook het
waarschuwingslampje voor
het airbagsysteem op het instrumen-
tenpaneel in voor een zelftest gedu-
rende vier tot acht seconden, wanneer
het contact voor het eerst wordt inge-
schakeld. Na de zelftest gaat het
waarschuwingslampje voor het air-
bagsysteem uit. Als de controller van
het beveiligingssysteem voor inzitten-
den een storing in het systeem detec-
teert, gaat het waarschuwingslampje
voor het airbagsysteem knipperen of
continu branden. Een enkel geluids-
signaal klinkt als het lampje gaat
branden na de eerste keer starten.
De module bevat ook diagnosefunc-
ties die het waarschuwingslampje
voor het airbagsysteem in de instru-
mentengroep laten branden wanneer
58

beweegt zo snel en krachtig dat deze
letsel kan veroorzaken wanneer de in-
zittende niet goed in de stoel zit, of
wanneer zich voorwerpen bevinden in
de ruimte waar de airbag wordt opge-
blazen. Dat geldt vooral voor kinde-
ren.
Opblaasmodules voor
aanvullende gordijn-zijairbags
Tijdens aanrijdingen waarbij de bot-
sing beperkt blijft tot een bepaalde
zone aan de zijkant van de auto, zal de
controller van het beveiligingssysteem
voor inzittenden mogelijk de aanvul-
lende gordijn-zijairbags opblazen. Dit
is afhankelijk van de kracht en de
aard van de botsing. In deze gevallen
blaast de controller van het beveili-
gingssysteem voor inzittenden alleen
de gordijn-zijairbag op aan de zijde
van de botsing.
Een grote hoeveelheid niet-giftig gas
wordt gegeneerd om de gordijn-
zijairbag op te blazen. De gordijn-
zijairbag drukt de buitenrand van de
hemelbekleding opzij en bedekt het
zijraam. De airbag wordt in circa 30
milliseconden opgeblazen (ongeveereen kwart van de tijd die nodig is om
met de ogen te knipperen). Dit ge-
beurt met zoveel kracht dat letsel kan
worden veroorzaakt als de inzittende
niet correct op de stoel zit en/of de
veiligheidsgordel niet op de juiste
wijze draagt, of wanneer zich voor-
werpen bevinden in de ruimte waarin
de airbag wordt opgeblazen. Dat geldt
vooral voor kinderen. De gordijn-
zijairbag heeft na het opblazen slechts
een dikte van circa 9 cm.
Omdat airbagsensoren de vertraging
van het voertuig in de loop van de tijd
meten, zijn de snelheid van het voer-
tuig en de schade op zichzelf geen
goede indicatoren voor de noodzaak
van het wel of niet opblazen van een
airbag.
OPMERKING: Wanneer het voer-
tuig over de kop slaat, kunnen de
gordelspanners en/of de aanvul-
lende zijairbags in de voorstoelen
en de extra gordijn-zijairbags
worden geactiveerd aan beide zij-
den van de auto.
Sensoren voor frontale en
zijdelingse botsingen
Bij frontale en zijdelingse botsingen
kunnen de botsingsensoren de control-
ler van het beveiligingssysteem voor
inzittenden helpen bij het bepalen van
de juiste reactie op de botsingen.
Uitgebreid
ongelukkenresponssysteem
Bij een botsing die leidt tot het opblazen
van de airbags zal de controller van het
beveiligingssysteem voor inzittenden,
als het communicatienetwerk en de voe-
ding intact blijven en afhankelijk van de
aard van de botsing, bepalen of het uit-
gebreide ongelukkenresponssysteem de
volgende functies uitvoert:
De brandstoftoevoer naar de motor
afsluiten.
De waarschuwingsknipperlichten inschakelen zo lang de accu energie
heeft of het contact wordt afgezet.
De interieurverlichting inschakelen zolang de accu werkt of totdat de
contactsleutel wordt verwijderd.
60

UITSCHAKELVERTRAGING KOPLAMPEN (voorbepaalde uitvoeringen/landen) ............148
MISTLAMPEN VÓÓR EN MISTACHTERLICHTEN (voor bepaalde uitvoeringen/landen) ........149
ACCUBEVEILIGING ................... .149
MULTIFUNCTIONELE HENDEL ...........150
RICHTINGAANWIJZERS .................150
DIMLICHT/GROOTLICHTSCHAKELAAR . . . .150
LICHTSIGNAAL ...................... .150
AUTOMATISCH GROOTLICHT (voor bepaalde uitvoeringen/landen) ................... .150
HOOGTEVERSTELLING KOPLAMPEN (voor bepaalde uitvoeringen/landen) ............151
RUITENWISSERS EN -SPROEIERS ...........152
TIPFUNCTIE, RUITENWISSER/-SPROEIER VÓÓR ............................... .152
INTERVAL-, LAGE EN HOGE STAND VOOR DE RUITENWISSERS ..................... .152
RUITENWISSER/-SPROEIER ACHTER ......153
REGENSENSOR (voor bepaalde uitvoeringen/ landen) .............................. .153
VERSTELBARE STUURKOLOM .............154
VERSTELBARE PEDALEN (voor bepaalde uitvoeringen/landen) ..................... .154
CRUISECONTROL ....................... .155
INSCHAKELEN ....................... .156
DE GEWENSTE SNELHEID INSTELLEN .....156
UITSCHAKELEN ...................... .156
88

SNELHEID HERVATTEN.................156
INGESTELDE SNELHEID AANPASSEN ......157
ACCELEREREN OM IN TE HALEN ..........157
PARKSENSE® PARKEERSENSOREN ACHTER (voor bepaalde uitvoeringen/landen) ..........158
PARKEERSENSOREN ...................158
PARKSENSE® WAARSCHUWINGSSCHERM . .158
PARKSENSE® scherm ...................159
PARKSENSE® INSCHAKELEN/ UITSCHAKELEN ...................... .160
ONDERHOUD VAN PARKSENSE® PARKEERHULPSYSTEEM ................161
HET PARKEERHULPSYSTEEM REINIGEN . . .161
VOORZORGSMAATREGELEN VOOR GEBRUIK VAN HET PARKSENSE® SYSTEEM .........161
PARKVIEW® ACHTERUITRIJCAMERA (voor bepaalde uitvoeringen/landen) ..............163
PARKVIEW® IN- OF UITSCHAKELEN — MET NAVIGATIE-/MULTIMEDIA-RADIO .........164

PARKVIEW® IN- OF UITSCHAKELEN — ZONDER
NAVIGATIE-/MULTIMEDIA-RADIO ..........165
DAKCONSOLES........................ .165
DAKCONSOLE VOORIN ..................165
INSTAP- EN INTERIEURVERLICHTING .....165
OPBERGVAKJE ZONNEBRIL (ALLEEN ZONDER SCHUIFDAK) ......................... .166
89
