CD changer Lancia Ypsilon 2001 Betriebsanleitung (in German)

65

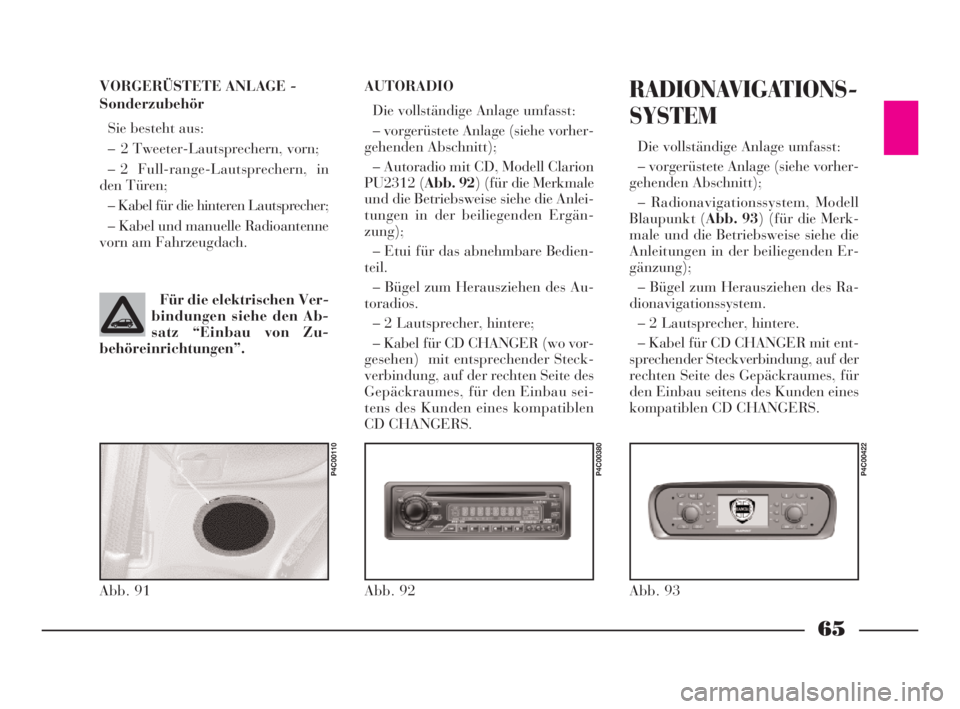

VORGERÜSTETE ANLAGE -
Sonderzubehör
Sie besteht aus:
– 2 Tweeter-Lautsprechern, vorn;
– 2 Full-range-Lautsprechern, in
den Türen;
– Kabel für die hinteren Lautsprecher;
– Kabel und manuelle Radioantenne
vorn am Fahrzeugdach.
Für die elektrischen Ver-
bindungen siehe den Ab-
satz “Einbau von Zu-
behöreinrichtungen”.AUTORADIO
Die vollständige Anlage umfasst:
– vorgerüstete Anlage (siehe vorher-
gehenden Abschnitt);
– Autoradio mit CD, Modell Clarion
PU2312 (Abb. 92) (für die Merkmale
und die Betriebsweise siehe die Anlei-
tungen in der beiliegenden Ergän-
zung);
– Etui für das abnehmbare Bedien-
teil.
– Bügel zum Herausziehen des Au-
toradios.
– 2 Lautsprecher, hintere;
– Kabel für CD CHANGER (wo vor-
gesehen) mit entsprechender Steck-
verbindung, auf der rechten Seite des
Gepäckraumes, für den Einbau sei-
tens des Kunden eines kompatiblen
CD CHANGERS.RADIONAVIGATIONS-
SYSTEM
Die vollständige Anlage umfasst:
– vorgerüstete Anlage (siehe vorher-
gehenden Abschnitt);
– Radionavigationssystem, Modell
Blaupunkt (Abb. 93) (für die Merk-
male und die Betriebsweise siehe die
Anleitungen in der beiliegenden Er-
gänzung);
– Bügel zum Herausziehen des Ra-
dionavigationssystem.
– 2 Lautsprecher, hintere.
– Kabel für CD CHANGER mit ent-
sprechender Steckverbindung, auf der
rechten Seite des Gepäckraumes, für
den Einbau seitens des Kunden eines
kompatiblen CD CHANGERS.
Abb. 92
P4C00380
Abb. 93
P4C00422
Abb. 91
P4C00110
4C001-067 TED 11-03-2008 13:17 Pagina 65

169

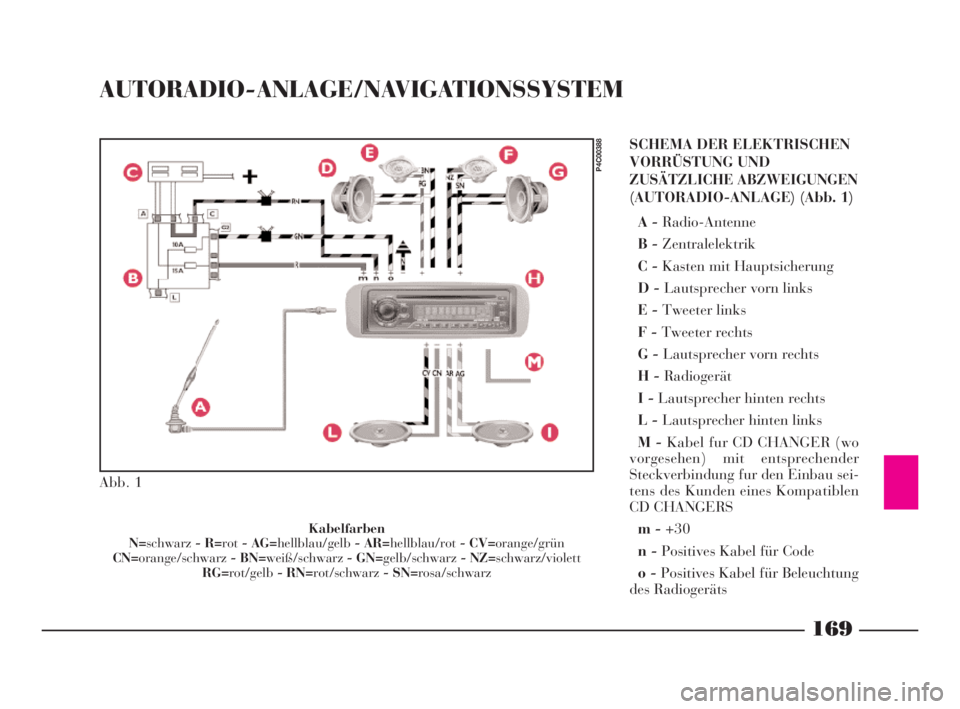

AUTORADIO-ANLAGE/NAVIGATIONSSYSTEM
SCHEMA DER ELEKTRISCHEN
VORRÜSTUNG UND
ZUSÄTZLICHE ABZWEIGUNGEN
(AUTORADIO-ANLAGE) (Abb. 1)
A - Radio-Antenne
B - Zentralelektrik
C - Kasten mit Hauptsicherung
D - Lautsprecher vorn links
E - Tweeter links
F - Tweeter rechts
G - Lautsprecher vorn rechts
H - Radiogerät
I - Lautsprecher hinten rechts
L - Lautsprecher hinten links
M - Kabel fur CD CHANGER (wo
vorgesehen) mit entsprechender
Steckverbindung fur den Einbau sei-
tens des Kunden eines Kompatiblen
CD CHANGERS
m - +30
n - Positives Kabel für Code
o - Positives Kabel für Beleuchtung
des Radiogeräts
Kabelfarben
N=schwarz- R=rot- AG=hellblau/gelb- AR=hellblau/rot- CV=orange/grün
CN=orange/schwarz- BN=weiß/schwarz- GN=gelb/schwarz- NZ=schwarz/violett
RG=rot/gelb- RN=rot/schwarz- SN=rosa/schwarz
Abb. 1
P4C00388
4C168-176 TED 11-03-2008 13:24 Pagina 169

170
Kabelfarben
G=gelb- N=schwarz- R=rot- AG=hellblau/gelb- AR=hellblau/rot- BR=weiß/rot
CV=orange/grün- CN=orange/schwarz- BN=weiß/schwarz- GN=gelb/schwarz
NZ=schwarz/violett- RG=rot/gelb- RN=rot/schwarz- SN=rosa/schwarz

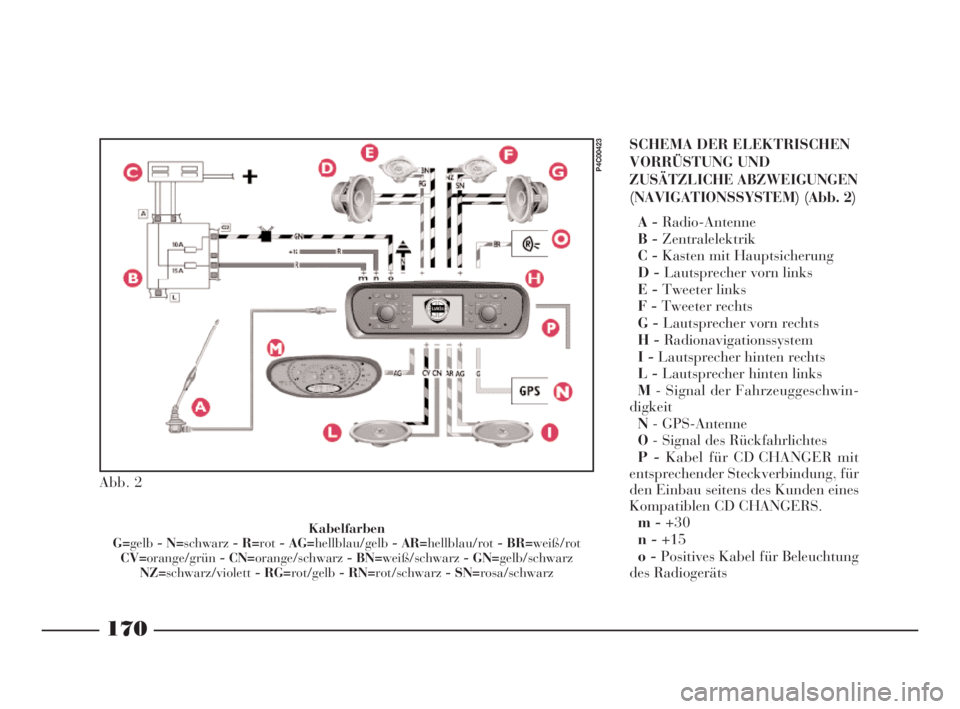

SCHEMA DER ELEKTRISCHEN
VORRÜSTUNG UND
ZUSÄTZLICHE ABZWEIGUNGEN
(NAVIGATIONSSYSTEM) (Abb. 2)
A - Radio-Antenne
B - Zentralelektrik
C - Kasten mit Hauptsicherung
D - Lautsprecher vorn links
E - Tweeter links
F - Tweeter rechts
G - Lautsprecher vorn rechts
H - Radionavigationssystem
I - Lautsprecher hinten rechts
L - Lautsprecher hinten links
M- Signal der Fahrzeuggeschwin-
digkeit
N- GPS-Antenne
O- Signal des Rückfahrlichtes
P - Kabel für CD CHANGER mit
entsprechender Steckverbindung, für
den Einbau seitens des Kunden eines
Kompatiblen CD CHANGERS.
m - +30
n - +15
o - Positives Kabel für Beleuchtung
des Radiogeräts
Abb. 2
P4C00423
4C168-176 TED 11-03-2008 13:24 Pagina 170

171

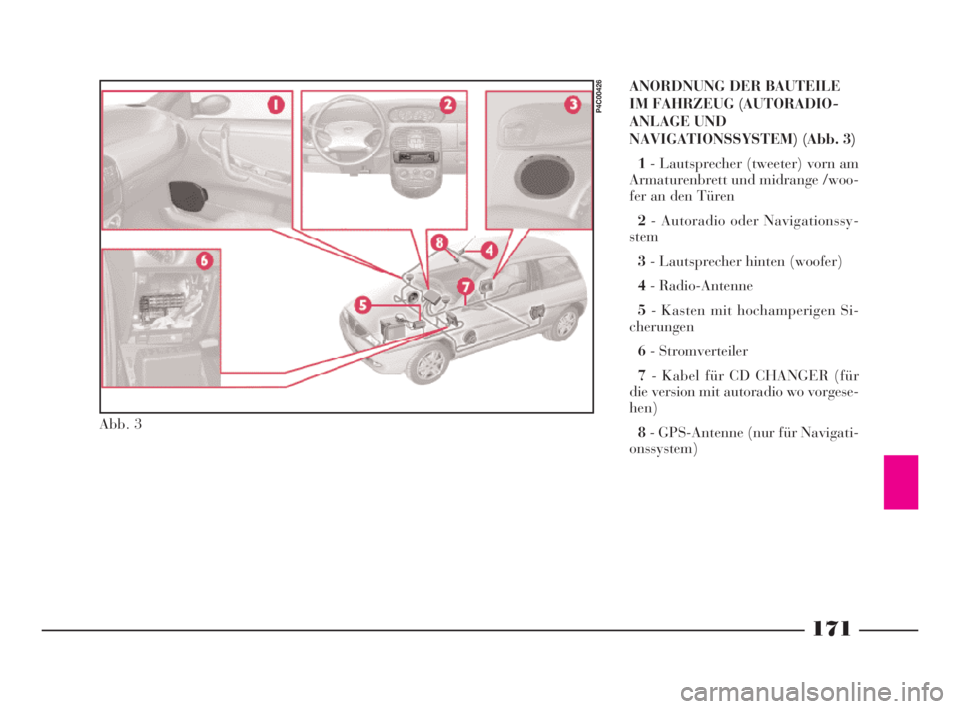

ANORDNUNG DER BAUTEILE
IM FAHRZEUG (AUTORADIO-
ANLAGE UND
NAVIGATIONSSYSTEM) (Abb. 3)
1- Lautsprecher (tweeter) vorn am
Armaturenbrett und midrange /woo-
fer an den Türen
2- Autoradio oder Navigationssy-
stem
3- Lautsprecher hinten (woofer)
4- Radio-Antenne
5- Kasten mit hochamperigen Si-
cherungen
6- Stromverteiler
7- Kabel für CD CHANGER (für
die version mit autoradio wo vorgese-
hen)
8- GPS-Antenne (nur für Navigati-
onssystem)
Abb. 3
P4C00426
4C168-176 TED 11-03-2008 13:24 Pagina 171
