Lancia Ypsilon 2002 Libretto Uso Manutenzione (in Italian)

Batteria
Proteggere gli occhi.
Batteria
Consultare il libretto di
Uso e Manutenzione.
Idroguida
Non superare il livello
massimo del liquido nel ser-
batoio. Usare solo liquido prescritto
nel capitolo “Rifornimenti”.
Circuito freni
Non superare il livello
massimo del liquido nel ser-
batoio. Usare solo liquido prescritto
nel capitolo “Rifornimenti”.
Tergicristallo
Usare solo liquido di tipo
prescritto nel capitolo “Ri-
fornimenti”.
Cric
Carico massimo
di sollevamento.MAX 700 kg.

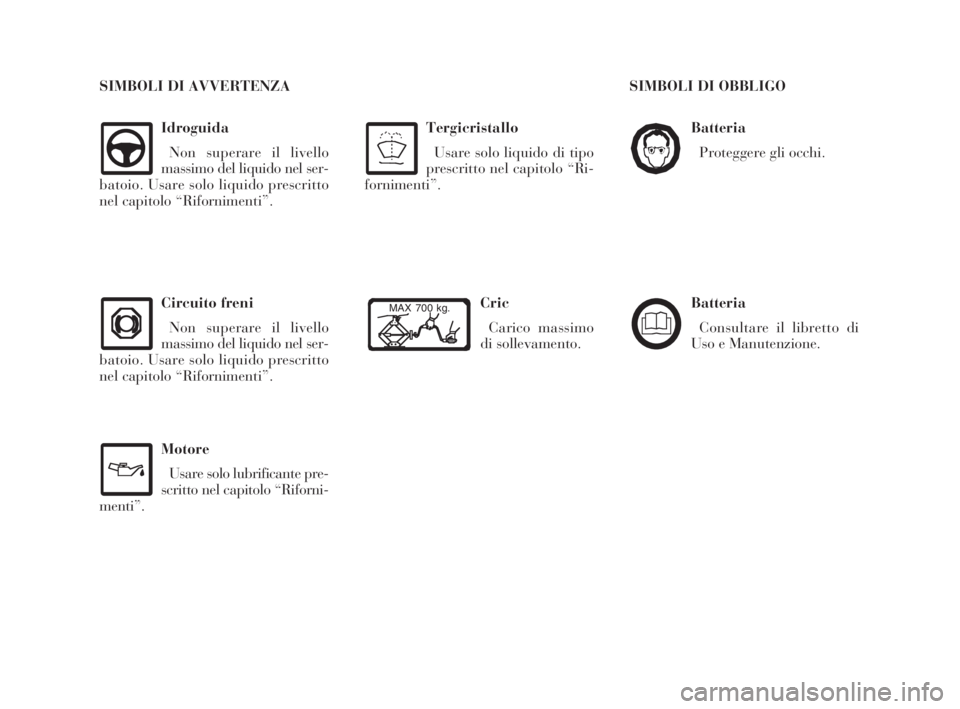

SIMBOLI DI AVVERTENZA SIMBOLI DI OBBLIGO
Motore
Usare solo lubrificante pre-
scritto nel capitolo “Riforni-
menti”.
4C001-067 ITA 11-03-2008 11:29 Pagina 8

CONOSCENZA DELLA VETTURA
USO DELLA VETTURA E CONSIGLI PRATICI
IN EMERGENZA
MANUTENZIONE DELLA VETTURA
CARATTERISTICHE TECNICHE
INSTALLAZIONE ACCESSORI
INDICE ALFABETICO

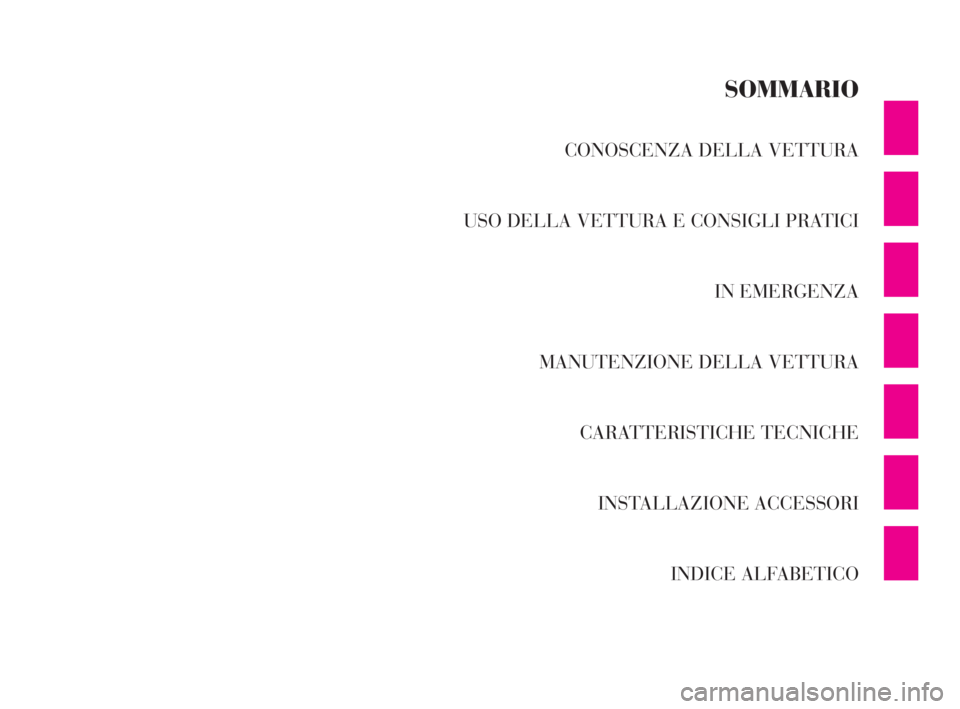

SOMMARIO
4C001-067 ITA 11-03-2008 11:29 Pagina 9

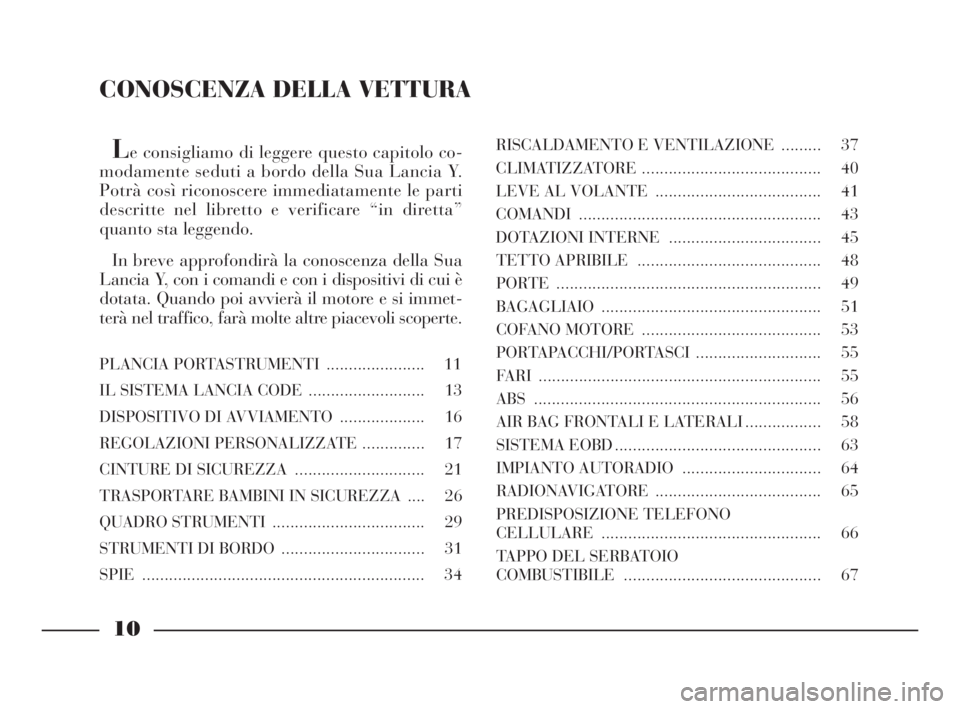

Le consigliamo di leggere questo capitolo co-
modamente seduti a bordo della Sua Lancia Y.
Potrà così riconoscere immediatamente le parti
descritte nel libretto e verificare “in diretta”
quanto sta leggendo.
In breve approfondirà la conoscenza della Sua
Lancia Y, con i comandi e con i dispositivi di cui è
dotata. Quando poi avvierà il motore e si immet-
terà nel traffico, farà molte altre piacevoli scoperte.
PLANCIA PORTASTRUMENTI...................... 11
IL SISTEMA LANCIA CODE .......................... 13
DISPOSITIVO DI AVVIAMENTO................... 16
REGOLAZIONI PERSONALIZZATE .............. 17
CINTURE DI SICUREZZA ............................. 21
TRASPORTARE BAMBINI IN SICUREZZA .... 26
QUADRO STRUMENTI .................................. 29
STRUMENTI DI BORDO ................................ 31
SPIE ............................................................... 34RISCALDAMENTO E VENTILAZIONE ......... 37
CLIMATIZZATORE ........................................ 40
LEVE AL VOLANTE ..................................... 41
COMANDI...................................................... 43
DOTAZIONI INTERNE.................................. 45
TETTO APRIBILE ......................................... 48
PORTE ........................................................... 49
BAGAGLIAIO................................................. 51
COFANO MOTORE ........................................ 53
PORTAPACCHI/PORTASCI ............................ 55
FARI ............................................................... 55
ABS ................................................................ 56
AIR BAG FRONTALI E LATERALI................. 58
SISTEMA EOBD.............................................. 63
IMPIANTO AUTORADIO ............................... 64
RADIONAVIGATORE ..................................... 65
PREDISPOSIZIONE TELEFONO
CELLULARE................................................. 66
TAPPO DEL SERBATOIO
COMBUSTIBILE............................................ 67
10
CONOSCENZA DELLA VETTURA
4C001-067 ITA 11-03-2008 11:29 Pagina 10

11

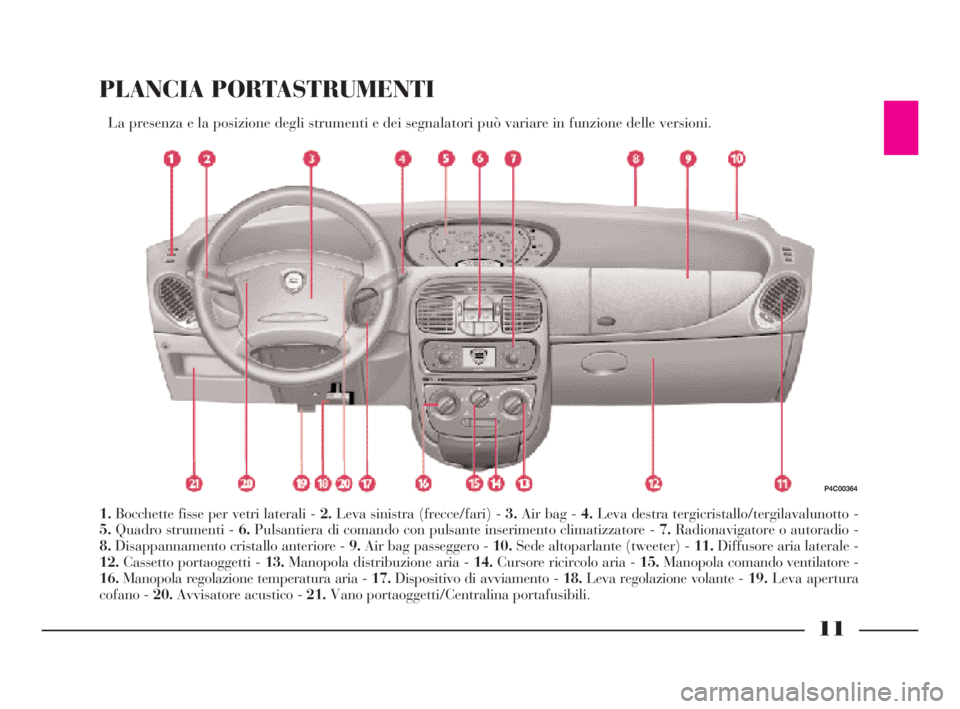

PLANCIA PORTASTRUMENTI
La presenza e la posizione degli strumenti e dei segnalatori può variare in funzione delle versioni.
1.Bocchette fisse per vetri laterali - 2.Leva sinistra (frecce/fari) - 3.Air bag - 4.Leva destra tergicristallo/tergilavalunotto -
5.Quadro strumenti - 6.Pulsantiera di comando con pulsante inserimento climatizzatore - 7.Radionavigatore o autoradio -
8.Disappannamento cristallo anteriore - 9.Air bag passeggero - 10.Sede altoparlante (tweeter) - 11.Diffusore aria laterale -
12.Cassetto portaoggetti - 13.Manopola distribuzione aria - 14.Cursore ricircolo aria - 15.Manopola comando ventilatore -
16.Manopola regolazione temperatura aria - 17.Dispositivo di avviamento - 18.Leva regolazione volante -19.Leva apertura
cofano - 20.Avvisatore acustico - 21.Vano portaoggetti/Centralina portafusibili.
P4C00364
4C001-067 ITA 11-03-2008 11:29 Pagina 11

12

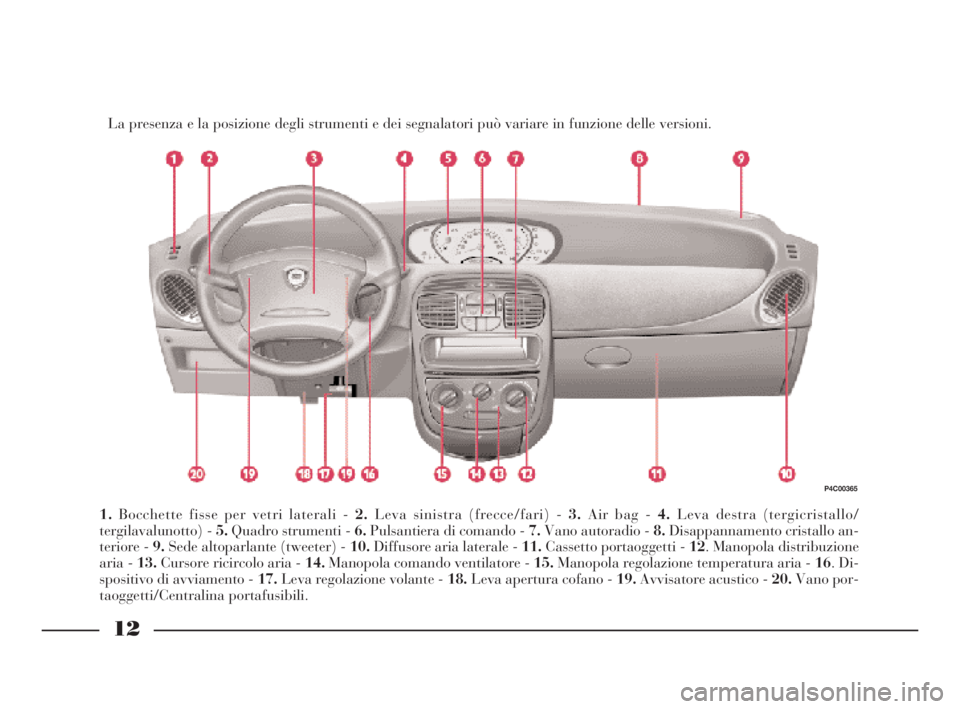

La presenza e la posizione degli strumenti e dei segnalatori può variare in funzione delle versioni.
1.Bocchette fisse per vetri laterali - 2.Leva sinistra (frecce/fari) - 3.Air bag - 4.Leva destra (tergicristallo/
tergilavalunotto) - 5.Quadro strumenti - 6.Pulsantiera di comando - 7.Vano autoradio - 8.Disappannamento cristallo an-
teriore - 9.Sede altoparlante (tweeter) - 10.Diffusore aria laterale - 11.Cassetto portaoggetti - 12. Manopola distribuzione
aria - 13.Cursore ricircolo aria - 14.Manopola comando ventilatore - 15.Manopola regolazione temperatura aria - 16. Di-
spositivo di avviamento - 17.Leva regolazione volante - 18.Leva apertura cofano - 19.Avvisatore acustico - 20.Vano por-
taoggetti/Centralina portafusibili.
P4C00365
4C001-067 ITA 11-03-2008 11:29 Pagina 12

13

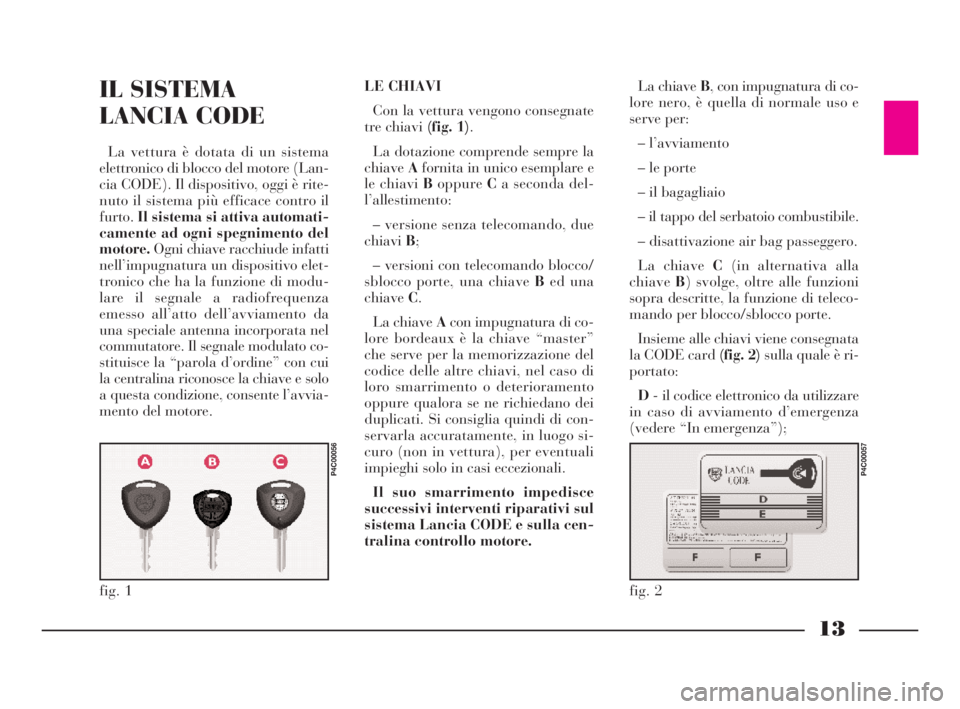

IL SISTEMA
LANCIA CODE
La vettura è dotata di un sistema
elettronico di blocco del motore (Lan-
cia CODE). Il dispositivo, oggi è rite-
nuto il sistema più efficace contro il
furto.Il sistema si attiva automati-
camente ad ogni spegnimento del
motore.Ogni chiave racchiude infatti
nell’impugnatura un dispositivo elet-
tronico che ha la funzione di modu-
lare il segnale a radiofrequenza
emesso all’atto dell’avviamento da
una speciale antenna incorporata nel
commutatore. Il segnale modulato co-
stituisce la “parola d’ordine” con cui
la centralina riconosce la chiave e solo
a questa condizione, consente l’avvia-
mento del motore.LE CHIAVI
Con la vettura vengono consegnate
tre chiavi (fig. 1).
La dotazione comprende sempre la
chiaveAfornita in unico esemplare e
le chiavi BoppureCa seconda del-
l’allestimento:
– versione senza telecomando, due
chiaviB;
– versioni con telecomando blocco/
sblocco porte, una chiave Bed una
chiaveC.
La chiave Acon impugnatura di co-
lore bordeaux è la chiave “master”
che serve per la memorizzazione del
codice delle altre chiavi, nel caso di
loro smarrimento o deterioramento
oppure qualora se ne richiedano dei
duplicati. Si consiglia quindi di con-
servarla accuratamente, in luogo si-
curo (non in vettura), per eventuali
impieghi solo in casi eccezionali.
Il suo smarrimento impedisce
successivi interventi riparativi sul
sistema Lancia CODE e sulla cen-
tralina controllo motore. La chiave B, con impugnatura di co-
lore nero, è quella di normale uso e
serve per:
– l’avviamento
– le porte
– il bagagliaio
– il tappo del serbatoio combustibile.
– disattivazione air bag passeggero.
La chiave C(in alternativa alla
chiaveB) svolge, oltre alle funzioni
sopra descritte, la funzione di teleco-
mando per blocco/sblocco porte.
Insieme alle chiavi viene consegnata
la CODE card (fig. 2)sulla quale è ri-
portato:
D- il codice elettronico da utilizzare
in caso di avviamento d’emergenza
(vedere “In emergenza”);
fig. 1
P4C00056
fig. 2
P4C00057
4C001-067 ITA 11-03-2008 11:29 Pagina 13

14

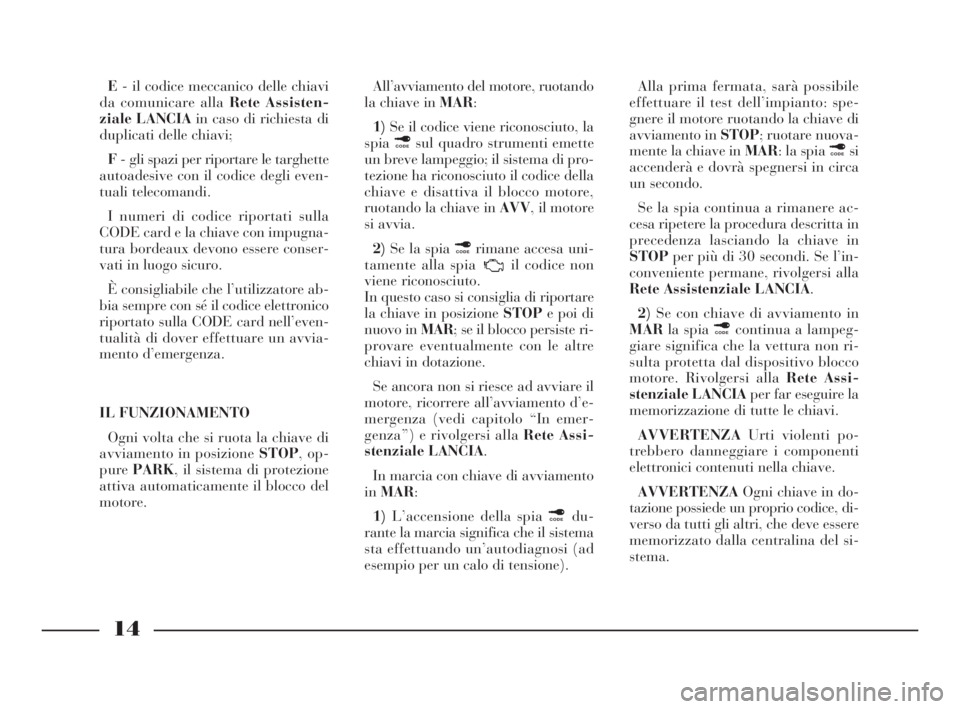

E- il codice meccanico delle chiavi
da comunicare alla Rete Assisten-
ziale LANCIAin caso di richiesta di
duplicati delle chiavi;
F- gli spazi per riportare le targhette
autoadesive con il codice degli even-
tuali telecomandi.
I numeri di codice riportati sulla
CODE card e la chiave con impugna-
tura bordeaux devono essere conser-
vati in luogo sicuro.
È consigliabile che l’utilizzatore ab-
bia sempre con sé il codice elettronico
riportato sulla CODE card nell’even-
tualità di dover effettuare un avvia-
mento d’emergenza.
IL FUNZIONAMENTO
Ogni volta che si ruota la chiave di
avviamento in posizione STOP, op-
purePARK, il sistema di protezione
attiva automaticamente il blocco del
motore.All’avviamento del motore, ruotando
la chiave in MAR:
1)Se il codice viene riconosciuto, la
spia¢sul quadro strumenti emette
un breve lampeggio; il sistema di pro-
tezione ha riconosciuto il codice della
chiave e disattiva il blocco motore,
ruotando la chiave in AVV, il motore
si avvia.
2)Se la spia ¢rimane accesa uni-
tamente alla spia il codice non
viene riconosciuto.
In questo caso si consiglia di riportare
la chiave in posizione STOPe poi di
nuovo in MAR; se il blocco persiste ri-
provare eventualmente con le altre
chiavi in dotazione.
Se ancora non si riesce ad avviare il
motore, ricorrere all’avviamento d’e-
mergenza (vedi capitolo “In emer-
genza”) e rivolgersi alla Rete Assi-
stenziale LANCIA.
In marcia con chiave di avviamento
inMAR:
1)L’accensione della spia ¢du-
rante la marcia significa che il sistema
sta effettuando un’autodiagnosi (ad
esempio per un calo di tensione). Alla prima fermata, sarà possibile
effettuare il test dell’impianto: spe-
gnere il motore ruotando la chiave di
avviamento in STOP; ruotare nuova-
mente la chiave in MAR: la spia ¢si
accenderà e dovrà spegnersi in circa
un secondo.
Se la spia continua a rimanere ac-
cesa ripetere la procedura descritta in
precedenza lasciando la chiave in
STOPper più di 30 secondi. Se l’in-
conveniente permane, rivolgersi alla
Rete Assistenziale LANCIA.
2)Se con chiave di avviamento in
MARla spia ¢continua a lampeg-
giare significa che la vettura non ri-
sulta protetta dal dispositivo blocco
motore. Rivolgersi alla Rete Assi-
stenziale LANCIAper far eseguire la
memorizzazione di tutte le chiavi.
AVVERTENZAUrti violenti po-
trebbero danneggiare i componenti
elettronici contenuti nella chiave.
AVVERTENZAOgni chiave in do-
tazione possiede un proprio codice, di-
verso da tutti gli altri, che deve essere
memorizzato dalla centralina del si-
stema.
4C001-067 ITA 11-03-2008 11:29 Pagina 14

15
DUPLICAZIONE DELLE CHIAVI
Quando si richiedono delle chiavi
supplementari, ricordare che la me-
morizzazione (fino ad un massimo di
7 chiavi) va eseguita su tutte le chiavi
comprese quelle già in possesso. Ri-
volgersi direttamente alla Rete Assi-
stenziale LANCIA, portando con sé
la chiave con impugnatura di colore
bordeaux, tutte le chiavi che si pos-
siedono e la CODE card. LaRete As-
sistenziale LANCIApotrà richiedere
al Cliente di dimostrare di essere pro-
prietario della vettura.
I codici delle chiavi non presentate
durante la nuova procedura di me-
morizzazione vengono cancellati dalla
memoria a garanzia che le chiavi
eventualmente smarrite non siano più
in grado di avviare il motore.
In caso di cambio di pro-
prietà della vettura è indi-
spensabile che il nuovo
proprietario entri in possesso della
chiave di colore bordeaux (oltre
alle altre chiavi) e della CODE
card.Omologazione ministeriale
Nel rispetto della legislazione vigente
in ogni Paese, in materia di frequenza
radio, evidenziamo che:
– i numeri di omologazione distinti
per mercato sono riportati nel capitolo
“Installazione accessori”;
– per i mercati in cui è richiesta la
marcatura del trasmettitore il numero
di omologazione è riportato nella
chiave con telecomando.TELECOMANDO
BLOCCO/SBLOCCO PORTE
(fig. 3)
Il telecomando inserito nella chiave
d’avviamento è dotato di un pulsante
Ce di un led D; il pulsante attiva il co-
mando di blocco/sblocco porte, il led
lampeggia mentre il trasmettitore in-
via il codice al ricevitore.
Il telecomando funziona a radiofre-
quenza e deve essere attivato in pros-
simità del veicolo.
fig. 3
P4C00058
4C001-067 ITA 11-03-2008 11:29 Pagina 15

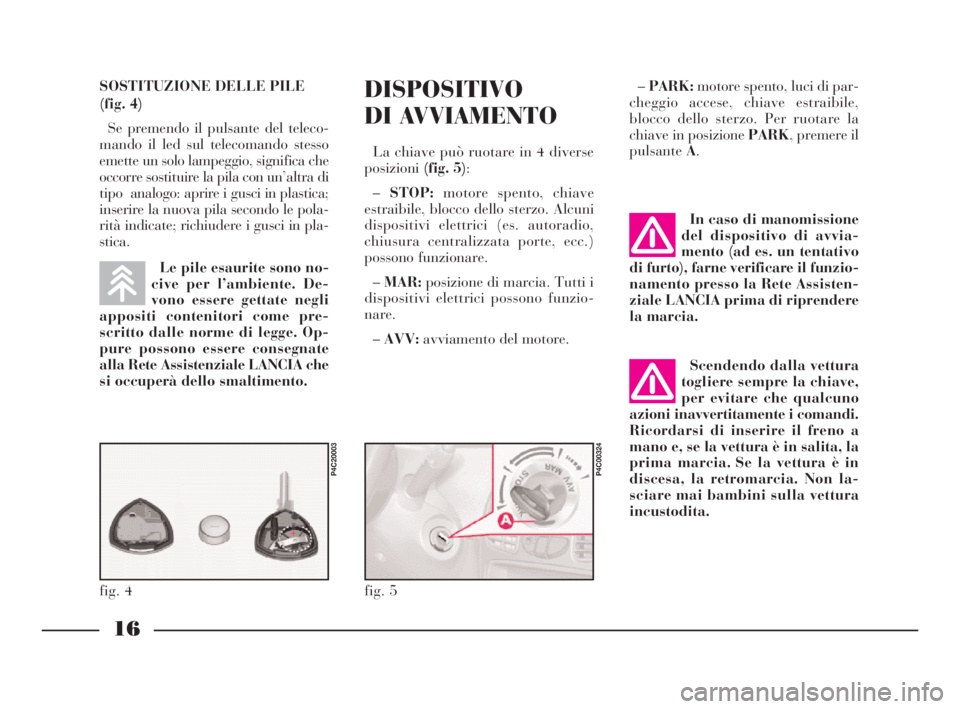

DISPOSITIVO
DI AVVIAMENTO
La chiave può ruotare in 4 diverse
posizioni(fig. 5):
–STOP:motore spento, chiave
estraibile, blocco dello sterzo. Alcuni
dispositivi elettrici (es. autoradio,
chiusura centralizzata porte, ecc.)
possono funzionare.
–MAR:posizione di marcia. Tutti i
dispositivi elettrici possono funzio-
nare.
–AVV:avviamento del motore.–PARK:motore spento, luci di par-
cheggio accese, chiave estraibile,
blocco dello sterzo. Per ruotare la
chiave in posizione PARK, premere il
pulsanteA.
fig. 5
P4C00324
In caso di manomissione
del dispositivo di avvia-
mento (ad es. un tentativo
di furto), farne verificare il funzio-
namento presso la Rete Assisten-
ziale LANCIA prima di riprendere
la marcia.
Scendendo dalla vettura
togliere sempre la chiave,
per evitare che qualcuno
azioni inavvertitamente i comandi.
Ricordarsi di inserire il freno a
mano e, se la vettura è in salita, la
prima marcia. Se la vettura è in
discesa, la retromarcia. Non la-
sciare mai bambini sulla vettura
incustodita.
16
SOSTITUZIONE DELLE PILE
(fig. 4)
Se premendo il pulsante del teleco-
mando il led sul telecomando stesso
emette un solo lampeggio, significa che
occorre sostituire la pila con un’altra di
tipo analogo: aprire i gusci in plastica;
inserire la nuova pila secondo le pola-
rità indicate; richiudere i gusci in pla-
stica.
Le pile esaurite sono no-
cive per l’ambiente. De-
vono essere gettate negli
appositi contenitori come pre-
scritto dalle norme di legge. Op-
pure possono essere consegnate
alla Rete Assistenziale LANCIA che
si occuperà dello smaltimento.
fig. 4
P4C20003
4C001-067 ITA 11-03-2008 11:29 Pagina 16

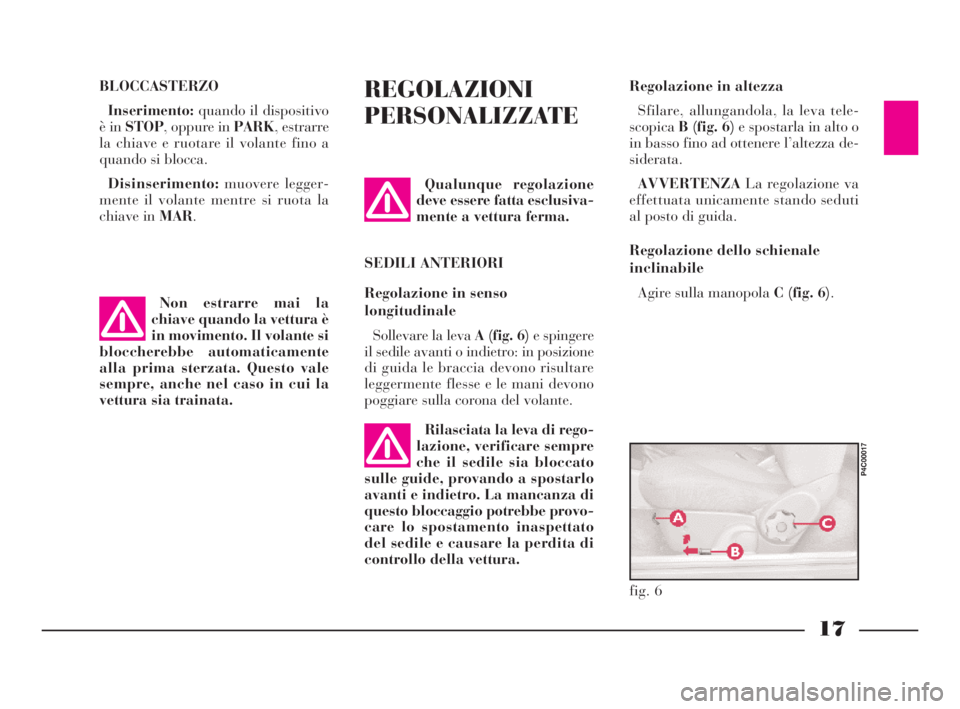

17
BLOCCASTERZO
Inserimento:quando il dispositivo
è in STOP, oppure in PARK, estrarre
la chiave e ruotare il volante fino a
quando si blocca.
Disinserimento:muovere legger-
mente il volante mentre si ruota la
chiave in MAR.
Non estrarre mai la
chiave quando la vettura è
in movimento. Il volante si
bloccherebbe automaticamente
alla prima sterzata. Questo vale
sempre, anche nel caso in cui la
vettura sia trainata.REGOLAZIONI
PERSONALIZZATE
Qualunque regolazione
deve essere fatta esclusiva-
mente a vettura ferma.
SEDILI ANTERIORI
Regolazione in senso
longitudinale
Sollevare la leva A (fig. 6)e spingere
il sedile avanti o indietro: in posizione
di guida le braccia devono risultare
leggermente flesse e le mani devono
poggiare sulla corona del volante.Regolazione in altezza
Sfilare, allungandola, la leva tele-
scopicaB (fig. 6) e spostarla in alto o
in basso fino ad ottenere l’altezza de-
siderata.
AVVERTENZALa regolazione va
effettuata unicamente stando seduti
al posto di guida.
Regolazione dello schienale
inclinabile
Agire sulla manopola C (fig. 6).
fig. 6
P4C00017
Rilasciata la leva di rego-
lazione, verificare sempre
che il sedile sia bloccato
sulle guide, provando a spostarlo
avanti e indietro. La mancanza di
questo bloccaggio potrebbe provo-
care lo spostamento inaspettato
del sedile e causare la perdita di
controllo della vettura.
4C001-067 ITA 11-03-2008 11:29 Pagina 17
