AUX Lancia Ypsilon 2012 Betriebsanleitung (in German)

INHALTSVERZEICHNIS
PRÄSENTATION .....................................................267
NÜTZLICHE HINWEISE ......................................267
TECHNISCHE MERKMALE .................................269
Lautsprecher Ausstattung Audio Basis ...................269
Lautsprecher Ausstattung 360° HI-FI MUSIC ........269
KURZANLEITUNG .................................................270
Allgemeine Funktionen ..........................................271
Radio-Funktionen ..................................................272
CD-Funktionen ......................................................272
Funktionen Media Player (nur mitBlue&Me™) ...273
BEDIENUNGEN AM LENKRAD ............................274
ALLGEMEINES ......................................................276
FUNKTIONEN UND EINSTELLUNGEN ................277
EINSCHALTEN DES AUTORADIOS .....................277
AUSSCHALTEN DES AUTORADIOS ....................277
AUSWAHL DER RADIO-FUNKTIONEN ...............277
AUSWAHL DER FUNKTION CD ..........................278
SPEICHERFUNKTION DER AUDIOQUELLE ......278
LAUTSTÄRKEREGELUNG ..................................278
FUNKTION MUTE/PAUSE ...................................278
AUDIO-REGELUNGEN ........................................278
KLANGREGELUNG (Tiefen/Höhen).....................279
BALANCE-REGELUNG ........................................279
FADER-REGELUNG .............................................280
FUNKTION LOUDNESS .......................................280
FUNKTION EQ ....................................................280
FUNKTION USER EQ SETTINGS .......................281
MENÜ....................................................................281
Funktion AF SWITCHING ....................................282
Funktion TRAFFIC INFORMATION .....................282Funktion REGIONAL MODE ................................283
Funktion MP3-DISPLAY .......................................284
Funktion SPEED VOLUME ..................................284
Funktion RADIO ON VOLUME ............................285
Funktion SPEECH VOLUME ...............................285
AUX-OFFSET-Funktion .......................................286
Funktion RADIO OFF ...........................................286
Funktion SYSTEM RESET ....................................286
VORRÜSTUNG FÜR TELEFON ...........................286
DIEBSTAHLSICHERUNG .....................................287

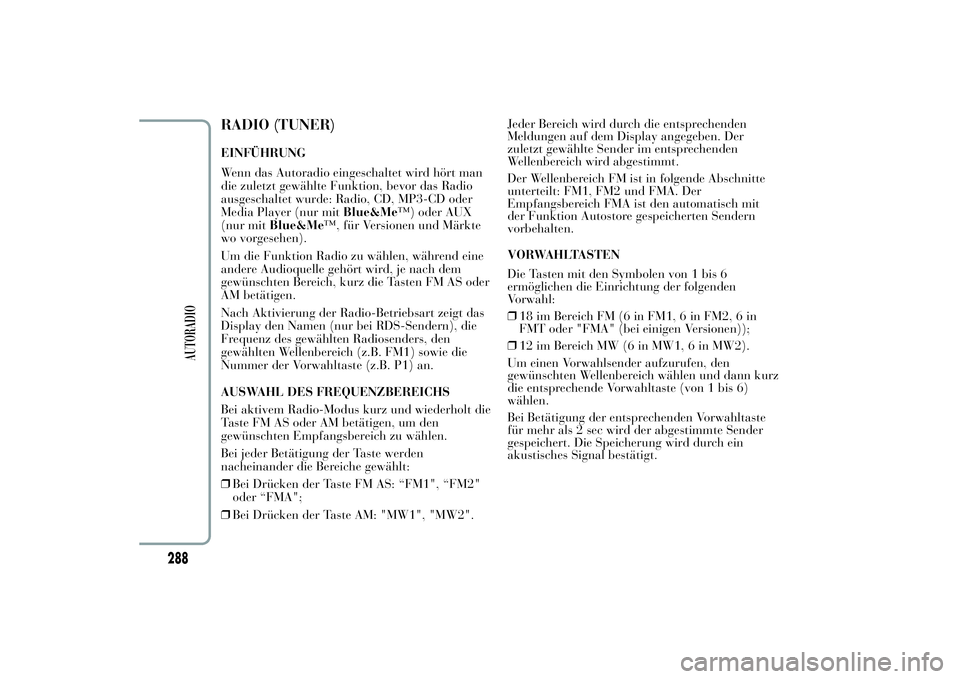

RADIO (TUNER) .....................................................288
EINFÜHRUNG ......................................................288
AUSWAHL DES FREQUENZBEREICHS ..............288
VORWAHLTASTEN...............................................288
SPEICHERUNG DES ZULETZT GEHÖRTEN
SENDERS ..............................................................289
AUTOMATISCHE SENDERABSTIMMUNG...........289
MANUELLE ABSTIMMUNG .................................289
FUNKTION "AUTOSTORE" ................................289
EMPFANG VON NOTALARMEN ..........................290
FUNKTION EON (Enhanced Other Network)........290
STEREO-SENDER ................................................290
CD-PLAYER ............................................................291
EINFÜHRUNG ......................................................291
WAHL DES CD-PLAYERS ....................................291
EINLEGEN/AUSWURF DER CD ..........................291
DISPLAY-ANZEIGEN ............................................292
AUSWAHL DES TITELS (vorwärts/rückwärts) .....292
SCHNELLER VOR-/RÜCKLAUF DER TITEL .....292
PAUSE-FUNKTION ...............................................292
265
AUTORADIO

CD-MP3-PLAYER ...................................................293
EINFÜHRUNG ......................................................293
BETRIEBSART MP3 ..............................................293
WAHL DER ABSCHNITTE MP3 MIT
HYBRIDDISC ........................................................293
DISPLAY-ANZEIGEN ............................................294
AUSWAHL DES VORIGEN/FOLGENDEN
ORDNERS .............................................................294
ORDNERSTRUKTUR ............................................294AUX (nur mit dem SystemBlue&Me™) .................295
EINFÜHRUNG ......................................................295
BETRIEBSART AUX .............................................295
FEHLERDIAGNOSE ...............................................295
ALLGEMEIN .........................................................295
CD-PLAYER ..........................................................295
LESEN VON MP3-DATEIEN ................................296
266
AUTORADIO

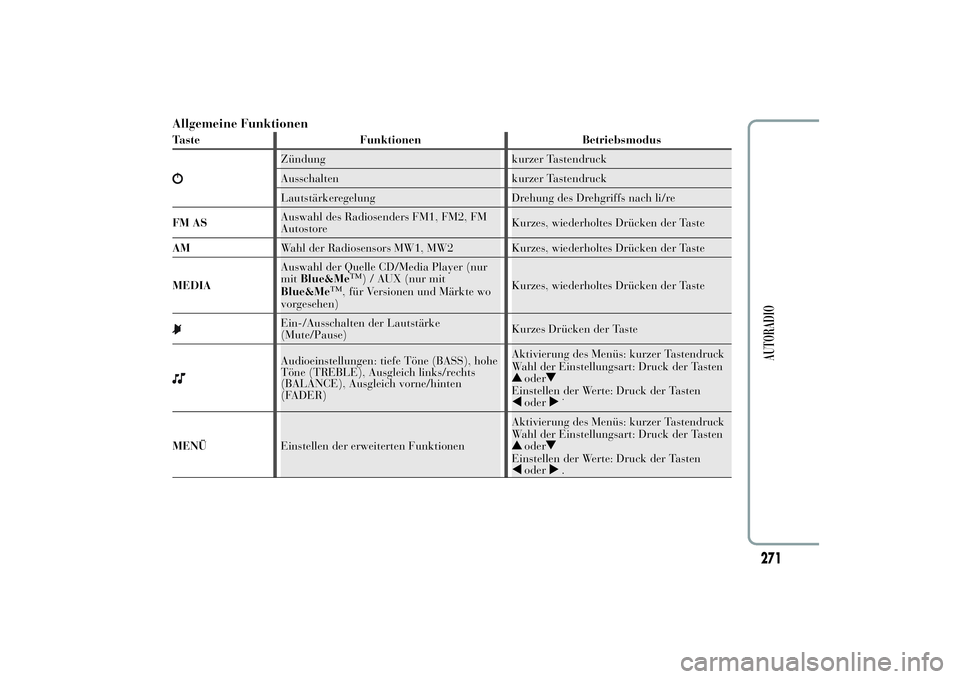

Allgemeine FunktionenTaste Funktionen Betriebsmodus
Zündung kurzer Tastendruck
Ausschalten kurzer Tastendruck
Lautstärkeregelung Drehung des Drehgriffs nach li/re
FM ASAuswahl des Radiosenders FM1, FM2, FM
AutostoreKurzes, wiederholtes Drücken der Taste
AMWahl der Radiosensors MW1, MW2 Kurzes, wiederholtes Drücken der Taste
MEDIAAuswahl der Quelle CD/Media Player (nur
mitBlue&Me
™
) / AUX (nur mit
Blue&Me
™
, für Versionen und Märkte wo
vorgesehen)Kurzes, wiederholtes Drücken der Taste
Ein-/Ausschalten der Lautstärke
(Mute/Pause)Kurzes Drücken der TasteAudioeinstellungen: tiefe Töne (BASS), hohe
Töne (TREBLE), Ausgleich links/rechts
(BALANCE), Ausgleich vorne/hinten
(FADER)Aktivierung des Menüs: kurzer Tastendruck
Wahl der Einstellungsart: Druck der Tasten
oder
Einstellen der Werte: Druck der Tasten
oder
˙
MENÜEinstellen der erweiterten FunktionenAktivierung des Menüs: kurzer Tastendruck
Wahl der Einstellungsart: Druck der Tasten
oder
Einstellen der Werte: Druck der Tasten
oder
.
271
AUTORADIO

Taste Funktionen Betriebsmodus
SRCFrequenzauswahl Radio (FM1, FM2, FMT,
FMA, MW1, MW2) und Wahl der
Audioquellen (Radio, MP3 oder Media Player
nur mitBlue&Me
™
) /AUX (nur mit
Blue&Me
™
, für Versionen/Märkte, wo
vorgesehen)Drücken der Taste
HINWEIS: Ausgehend von der Quelle FM oder
AM, die am Autoradio eingestellt ist (z.B. FM1
oder MW1) schaltet das Radio immer auf die
letzte Audio-Quelle (FMA oder MW2) um,
wenn man eine komplette Suche der
Radiosender mit der Taste SRC ausführt
(indem die Suche auf einer Quelle beendet
wird, die nicht das Radio ist), wenn man die
Radio-Quelle (FM oder AM) mit den
Bedienungen an der Frontseite des Radios
auswählt.
Radio:Aufrufen der Vorwahlsender (von 1 bis
6) CD/CD MP3: Wahl des nächsten TitelsDrücken der TasteRadio: Aufrufen der Vorwahlsender (von 1 bis
6) CD/CD MP3: Wahl des vorherigen TitelsDrücken der Taste
275
AUTORADIO

Bereich Audio
❒Funktion Mute/Pause
❒Funktion Soft Mute (weiche Stummschaltung)
❒Funktion Loudness (außer Versionen mit 360°-
HI-FI-MUSIC-System);
❒Grafischer Equalizer mit 7 Bändern (außer
Versionen mit 360°-HI-FI-MUSIC-System)
❒Getrennte Regelung Tiefen/Höhen
❒Balance Kanäle rechts/links
Bereich Media Player (nur mit Blue&Me™)
Für die Funktionen des Media Players gelten die
Angaben in der ErgänzungBlue&Me™.
AUX-Schnitt (nur mit Blue&Me™)
(für Versionen/Märkte, wo vorgesehen)
❒Wahl der AUX-Quelle;
❒AUX-Offset-Funktion: Anpassung der
Lautstärke des tragbaren Geräts an die anderen
Tonquellen;
❒Lesen des tragbaren Wiedergabegeräts.
FUNKTIONEN UND EINSTELLUNGENEINSCHALTEN DES AUTORADIOS
Das Autoradio wird durch kurzes Drücken der
Taste/Drehgriff
ON/OFF eingeschaltet.
Beim Einschalten des Autoradios wird die
Lautstärke auf den Wert 20 begrenzt, wenn es bei
der vorherigen Benutzung auf einen höheren Wert
eingestellt wurde, oder auf den wert 5, wenn zuvor
auf 0 oder Mute/Pause gestellt wurde. In allen
anderen Fällen wird die beim letzten Abschalten
gewählte Lautstärke beibehalten.
Wird das Autoradio eingeschaltet, wenn der
Zündschlüssel abgezogen ist, schaltet es
automatisch nach etwa 20 min aus. Nach dem
automatischen Ausschalten ist es möglich, das
Autoradio für weitere 20 min durch Drücken der
Taste/DrehtasteON/OFF einzuschalten.
AUSSCHALTEN DES AUTORADIOS
Die Taste/den Drehgriff
(ON/OFF) kurz
drücken.
AUSWAHL DER RADIO-FUNKTIONEN
Durch kurzes und wiederholtes Betätigen der Taste
FM-AS ist es möglich, nacheinander die folgenden
Audioquellen zu wählen:
❒TUNER ("FM1", "FM2", "FMA").
277
AUTORADIO

Durch kurzes und wiederholtes Betätigen der Taste
AM ist es möglich, nacheinander die folgenden
Audioquellen zu wählen:
❒TUNER ("MW1", "MW2").
AUSWAHL DER FUNKTION CD
Durch kurzes Drücken der Taste MEDIA kann
man die CD-Funktion wählen.
SPEICHERFUNKTION DER AUDIOQUELLE
Wenn während des Hörens einer CD eine andere
Funktion (z.B. das Radio) gewählt wird, wird die
Wiedergabe unterbrochen. Beim Zurückschalten
zur CD-Betriebsart, wird die Wiedergabe an der
Stelle fortgesetzt, an der sie unterbrochen wurde.
Wenn während des Radiohörens eine andere
Funktion gewählt wird, erfolgt beim
Zurückschalten zum Radio-Modus die
Abstimmung des zuletzt gewählten Senders.
LAUTSTÄRKEREGELUNG
Mit Taste/Drehgriff
ON/OFF kann die
Lautstärke eingestellt werden.
Bei Änderung der Lautstärke während der
Übertragung einer Verkehrsmeldung, wird die
neue Einstellung nur bis zu deren Ende
beibehalten.FUNKTION MUTE/PAUSE
(Stummschaltung)
Zum Aktivieren der Funktion Mute kurz die Taste
betätigen
. Die Lautstärke verringert sich
schrittweise und auf dem Display erscheint die
Meldung "RADIO Mute" (im Modus Radio) oder
"PAUSE" (im Modus CD).
Zum Deaktivieren der Funktion Mute erneut die
Taste betätigen
. Die Lautstärke erhöht sich
schrittweise bis zum Erreichen des zuvor
eingestellten Wertes.
Bei Änderung der Lautstärke mit den
entsprechenden Bedienelementen wird die
Funktion Mute deaktiviert und die Lautstärke auf
die neue gewählte Höhe eingestellt.
Bei aktiver Mute-Funktion, beim Eingehen einer
Verkehrsmeldung (wenn die Funktion TA aktiv
ist) oder bei Empfang eines Notalarms wird die
Funktion Mute ignoriert. Nach dem Ende der
Meldung wird die Funktion wieder aktiviert.
AUDIO-REGELUNGEN
Die vom Audiomenü vorgeschlagenen Funktionen
unterscheiden sich je nach aktivierter Umgebung:
AM/FM/CD/Media Player (nur mitBlue&Me™)
/AUX (nur mitBlue&Me™, für
Versionen/Märkte, wo vorgesehen).
Betätigen Sie, um die Funktionen Audio zu
ändern, kurz die Taste
.
278
AUTORADIO

FUNKTION USER EQ SETTINGS
(Einstellungen des Equalizers nur, wenn die
Option USER gewählt wurde)
(nicht für Versionen mit 360°-HI-FI-MUSIC-
System)
Um eine individuelle Einstellung des Equalizers zu
erreichen mit der Taste
oder
"User" anwählen
und dann Taste MENU drücken.
Auf dem Display erscheint eine Graphik mit 7
Streifen, von denen jede eine Frequenz darstellt.
Den Regelstreifen mit den Tasten
oder
anwählen; der Streifen fängt an zu blinken und
kann mit den Tasten
oder
eingestellt werden.
Um die Einstellung zu speichern, erneut die Taste
drücken. Auf dem Display werden die aktive
Quelle und "User" angezeigt. In der "FM"-
Betriebsart, zeigt das Display beispielsweise die
Mitteilung "FM EQ User".
MENÜ
Funktionen der Taste MENU
Zum Aktivieren der Funktion Menü kurz die Taste
MENU betätigen. Das Display zeigt den ersten
einstellbaren Menüpunkt (AF) (Mitteilung "AF
Switching On" auf dem Display).
Zum Durchblättern der Menüfunktionen die
Tasten
oder
verwenden. Zum Ändern der
Einstellungen für die gewählte Funktion die
Tasten
oder
verwenden.Auf dem Display erscheint der Iststatus der
gewählten Funktion.
Die vom Menü gesteuerten Funktionen sind:
❒AF SWITCHING (ON/OFF)
❒TRAFFIC INFORMATION (ON/OFF)
❒REGIONAL MODE regionale Programme
(ON/OFF)
❒MP3 DISPLAY (Einstellung des Displays für
MP3-CDs)
❒SPEED VOLUME (automatische Regelung der
Lautstärke in Abhängigkeit der
Fahrzeuggeschwindigkeit) (nicht für Versionen
mit 360°-HI-FI-MUSIC-System);
❒RADIO ON VOLUME
(Aktivierung/Deaktivierung der maximalen
Lautstärkengrenze des Radios)
❒SPEECH VOLUME (nicht für Versionen mit
360°-HI-FI-MUSIC-System) (Einstellung der
Telefonlautstärke);
❒AUX OFFSET (Anpassung der Lautstärke des
tragbaren Geräts an die anderen Tonquellen);
❒RADIO OFF (Ausschaltart)
❒SYSTEM RESET Zum Verlassen der Funktion
Menü erneut die Taste MENU betätigen.
Hinweis
Die Einstellungen AF SWITCHING, TRAFFIC
INFORMATION und REGIONAL MODE sind nur
in der FM-Betriebsart möglich.
281
AUTORADIO

AUX-OFFSET-Funktion
(Anpassung der Lautstärke des tragbaren
Geräts an die anderen Tonquellen)
Diese Funktion ermöglicht eine Anpassung der
Lautstärke der Aux-Quelle des tragbaren Geräts
an die Lautstärke der anderen Quellen.
Um die Funktion zu aktivieren, drücken Sie die
Taste MENU und wählen die Option "AUX offset".
Die Tasten
oder
drücken, um die Lautstärke
zu verringern oder zu steigern (von –6 bis +6).
Funktion RADIO OFF
(Ein- und Ausschaltmodus)
Diese Funktion ermöglicht das Einrichten des
Ausschaltmodus des Radios mit Wahl zwischen
zwei Verhaltensweisen. Verwenden Sie zum
Aktivieren der Funktion die Tasten
oder
.
Auf dem Display erscheint die gewählte
Betriebsart:
❒"00 MIN": Ausschalten in Abhängigkeit vom
Zündschlüssel. Das Radio schaltet sich
automatisch aus, sobald der Schlüssel in die
Position STOP gedreht wird;
❒"20 MIN": vom Zündschlüssel unabhängiges
Ausschalten. Das Radio bleibt für eine maximale
Zeit von 20 min eingeschaltet, nachdem der
Schlüssel in die Position STOP gedreht wurde.Funktion SYSTEM RESET
Diese Funktion ermöglicht die Rücksetzung aller
Einstellungen auf die werkseitig vorgegebenen
Werte.
Es bestehen dabei folgende Optionen:
❒NO: kein Restore-Verfahren;
❒YES: es werden die Standard-Parameter wieder
hergestellt. Während dieses Vorgangs zeigt das
Display die Mitteilung "Resetting". Am Ende
des Vorgangs ändert sich die Quelle nicht und es
wird die vorherige Situation angezeigt.
VORRÜSTUNG FÜR TELEFON
Wird im Fahrzeug das Freisprechsystemkit
eingebaut, wird das Audio des Autoradios bei
Empfang eines Telefongespräches am Ausgang des
Telefons angeschlossen. Der Klang des Telefons
kommt immer mit einer festen Lautstärke an,
kann aber während dem Gespräch durch die
Betätigung der Taste/Drehgriff
(ON/OFF)
eingestellt werden.
Die feste Audiolautstärke des Telefons kann je
nach "SPEECH VOLUME" des Menü geregelt
werden. Während der Deaktivierung des Audios
für das Telefongespräch erscheint auf dem Display
die Mitteilung "PHONE".
286
AUTORADIO

RADIO (TUNER)EINFÜHRUNG
Wenn das Autoradio eingeschaltet wird hört man
die zuletzt gewählte Funktion, bevor das Radio
ausgeschaltet wurde: Radio, CD, MP3-CD oder
Media Player (nur mitBlue&Me™) oder AUX
(nur mitBlue&Me™, für Versionen und Märkte
wo vorgesehen).
Um die Funktion Radio zu wählen, während eine
andere Audioquelle gehört wird, je nach dem
gewünschten Bereich, kurz die Tasten FM AS oder
AM betätigen.
Nach Aktivierung der Radio-Betriebsart zeigt das
Display den Namen (nur bei RDS-Sendern), die
Frequenz des gewählten Radiosenders, den
gewählten Wellenbereich (z.B. FM1) sowie die
Nummer der Vorwahltaste (z.B. P1) an.
AUSWAHL DES FREQUENZBEREICHS
Bei aktivem Radio-Modus kurz und wiederholt die
Taste FM AS oder AM betätigen, um den
gewünschten Empfangsbereich zu wählen.
Bei jeder Betätigung der Taste werden
nacheinander die Bereiche gewählt:
❒Bei Drücken der Taste FM AS: “FM1", “FM2"
oder “FMA";
❒Bei Drücken der Taste AM: "MW1", "MW2".Jeder Bereich wird durch die entsprechenden
Meldungen auf dem Display angegeben. Der
zuletzt gewählte Sender im entsprechenden
Wellenbereich wird abgestimmt.
Der Wellenbereich FM ist in folgende Abschnitte
unterteilt: FM1, FM2 und FMA. Der
Empfangsbereich FMA ist den automatisch mit
der Funktion Autostore gespeicherten Sendern
vorbehalten.
VORWAHLTASTEN
Die Tasten mit den Symbolen von 1 bis 6
ermöglichen die Einrichtung der folgenden
Vorwahl:
❒18 im Bereich FM (6 in FM1, 6 in FM2, 6 in
FMT oder "FMA" (bei einigen Versionen));
❒12 im Bereich MW (6 in MW1, 6 in MW2).
Um einen Vorwahlsender aufzurufen, den
gewünschten Wellenbereich wählen und dann kurz
die entsprechende Vorwahltaste (von 1 bis 6)
wählen.
Bei Betätigung der entsprechenden Vorwahltaste
für mehr als 2 sec wird der abgestimmte Sender
gespeichert. Die Speicherung wird durch ein
akustisches Signal bestätigt.
288
AUTORADIO

AUX (nur mit dem System Blue&Me™)(für Versionen/Märkte, wo vorgesehen)
EINFÜHRUNG
In diesem Kapitel werden nur die Varianten in
Bezug auf die Funktion der AUX-Quelle
beschrieben. Für die Funktion des Autoradios
beziehen Sie sich bitte auf die Angaben im Kapitel
"Funktionen und Einstellungen".
BETRIEBSART AUX
Zur Aktivierung der Aux-Quelle muss wiederholt
die Taste MEDIA bzw. die Lenkradbedienung SRC
bis zur entsprechend auf dem Display angezeigten
Quelle betätigt werden.
HINWEISE
Die Funktionen des an die AUX-Buchse
angeschlossenen Geräts werden direkt über das
Gerät verwaltet, und es ist somit nicht möglich,
Titel/Ordner/Playlist über die Radio-
/Lenkradbedienung zu ändern.
Das Kabel des tragbaren Geräts nach Abklemmen
nicht in der AUX-Buchse stecken lassen, um ein
mögliches Rauschen am Ausgang aus den
Lautsprechern zu vermeiden.
ANMERKUNG Die Aux-Steckbuchse ist nicht im
Radio integriert. Weitere Informationen über den
Standort finden Sie in der ErgänzungBlue&Me™
und in der Kurzanleitung.
FEHLERDIAGNOSEALLGEMEIN
Lautstärke niedrig
Die Funktion Fader muss nur auf Werte "F"
(vorn) geregelt werden, um eine Reduzierung der
Ausgangsleistung des Autoradios und die
Annullierung der Lautstärke bei Einstellung der
Fader-Stufe = R+9 zu vermeiden.
Quelle nicht wählbar
Es wurde kein Datenträger eingelegt.
Die CD oder die MP3-CD einlegen, die abgespielt
werden soll.
CD-PLAYER
Die CD wird nicht wiedergegeben
Die CD ist verschmutzt. Die CD reinigen.
Die CD ist zerkratzt. Versuchen Sie, ob eine andere
CD abgespielt werden kann.
295
AUTORADIO
