INSTRUMENTPANEL OCH
INSTRUMENT I BILENBakgrundsfärgen på instrumenten och deras typ kan variera beroende på version.
Varningslamporna
,
och
finns bara på dieselversionerna. Det maximala varvtalet för
dieselversionerna är 6 000 varv/min.
VERSIONER MED FLERFUNKTIONSDISPLAY
A. Hastighetsmätare B. Flerfunktionsdisplay C. Varvräknare D. Bränslets nivåindikator med varningslampa för
reservtank E. Temperaturmätare för kylvätska med varningslampa för maximal temperaturbild 2
L0F0002
4
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

VERSIONER MED INSTÄLLBAR FLERFUNKTIONSDISPLAYA. Hastighetsmätare B. Inställbar flerfunktionsdisplay C. Varvräknare D. Bränslets nivåindikator med
varningslampa för reservtank E. Temperaturmätare för kylvätska med varningslampa för maximal temperaturbild 3
L0F0001
5KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

HASTIGHETSMÄTARE
Anger bilens aktuella hastighet
(hastighetsmätare).
VARVRÄKNARE
Signalerar motorns varvtal.
BRÄNSLEMÄTARE
Visaren indikerar hur mycket bränsle som finns i
tanken.
E - Tom tank
F - Full tank
Varningslampan A bild 4 tänds (på vissa versioner
tillsammans med ett meddelande som visas på
displayen) för att indikera att det finns mellan 5
och 7 liter bränsle kvar i tanken. I så fall ska
du tanka bilen så snart som möjligt.
Kör inte med nästan tom tank. Om bränslet tar
slut kan det skada katalysatorn.
OBSERVERA! Om visaren ställer sig på
indikationen E med varningslampan A som
blinkar, betyder detta att det finns ett fel i
systemet. Kontakta i så fall en verkstad i Lancias
servicenät för att låta kontrollera systemet.TEMPERATURMÄTARE FÖR MOTORNS
KYLVÄTSKA
Visaren indikerar temperaturen på motorns
kylvätska.
C - Låg temperatur på motorns kylvätska.
H - Hög temperatur på motorns kylvätska.
Om varningslampan B bild 4 tänds (på vissa
versioner tillsammans med meddelande som visas
på displayen), anger detta att kylvätskans
temperatur är för hög. I så fall ska du stanna
motorn och vända dig till en verkstad i Lancias
servicenät.
Om visaren för temperaturen på
motorns kylvätska står på det röda
området, stäng omedelbart av motorn
och kontakta en verkstad i Lancias servicenät.
bild 4
L0F0026
6
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

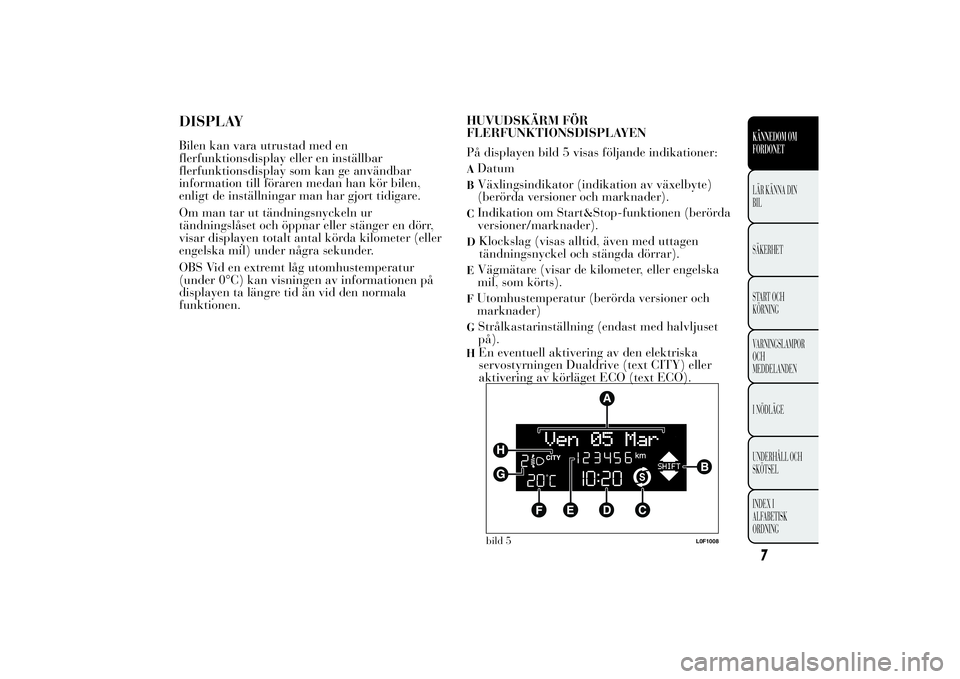

DISPLAYBilen kan vara utrustad med en
flerfunktionsdisplay eller en inställbar
flerfunktionsdisplay som kan ge användbar
information till föraren medan han kör bilen,
enligt de inställningar man har gjort tidigare.
Om man tar ut tändningsnyckeln ur
tändningslåset och öppnar eller stänger en dörr,
visar displayen totalt antal körda kilometer (eller
engelska mil) under några sekunder.
OBS Vid en extremt låg utomhustemperatur
(under 0°C) kan visningen av informationen på
displayen ta längre tid än vid den normala
funktionen.HUVUDSKÄRM FÖR
FLERFUNKTIONSDISPLAYEN
På displayen bild 5 visas följande indikationer:
ADatumBVäxlingsindikator (indikation av växelbyte)
(berörda versioner och marknader).CIndikation om Start&Stop-funktionen (berörda
versioner/marknader).D
Klockslag (visas alltid, även med uttagen
tändningsnyckel och stängda dörrar).
EVägmätare (visar de kilometer, eller engelska
mil, som körts).FUtomhustemperatur (berörda versioner och
marknader)G
Strålkastarinställning (endast med halvljuset
på).bild 5
L0F1008
7KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING
H
En eventuell aktivering av den elektriska
servostyrningen Dualdrive (text CITY) eller
aktivering av körläget ECO (text ECO).

8
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING
HUVUDSKÄRM FÖR DEN INSTÄLLBARA
FLERFUNKTIONSDISPLAYEN
På displayen bild 6 visas följande indikationer:ATidBDatum eller antalet kilometer (eller engelska
mil) som har körts.CVäxlingsindikator (indikation av växelbyte)
(berörda versioner och marknader).D
Indikation om Start&Stop-funktionen (berörda
versioner/marknader).
EVägmätare (visar de kilometer, eller engelska
mil, som körts).
FStrålkastarinställning (endast med halvljuset
på).G
Utomhustemperatur (berörda versioner och
marknader)
H
Signalering av bilens status (t ex. öppna dörrar
eller eventuell is på vägen osv.).
bild 6
L0F1007
På vissa versioner, visar displayen turbintrycket.

VÄXLINGSINDIKATOR
GSI-systemet (Gear Shift Indicator) ger föraren
förslag om växling genom särskilda indikationer
på instrumentpanelen bild 7.
Med hjälp av GSI meddelas föraren om att
övergång till en annan växel minskar
bränsleförbrukningen.
När ikonen SHIFT UP (
SHIFT) visas på
displayen, rekommenderar GSI att du övergår till
en högre växel, medan ikonen SHIFT DOWN (
SHIFT) som visas på displayen, innebär att GSI
rekommenderar att du väljer en lägre växel.Indikationen på instrumentpanelen fortsätter att
lysa tills föraren växlar eller tills körförhållandena
är sådana att en växling inte är nödvändig för
att optimera förbrukningen.bild 7
L0F1010
9KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

VÄLKOMSTINDIKATIONER
På vissa versioner sker följande då man vrider
nyckeln till MAR:
❒Snabba rörelser (höjning/sänkning) med
visarna på hastighetsmätaren och varvräknaren.
❒De grafiska visarna och displayen tänds.
❒Lancias logotyp visas.
Visarrörelser
Om nyckeln tas ut ur tändningslåset under
visarnas rörelse, återgår de omedelbart till
ursprungsläget.
När skalans lägsta värde har nåtts, placerar sig
visarna på värdet som signaleras av bilen.
Då motorn startas, slutar visarna att röra sig.Belysning av grafiska visare/display
Några sekunder efter isättningen av nyckeln i
tändningslåset, tänds visarna, grafiken och
displayen i turordning.
Visning av Lancia-logotypen
När du tar ut nyckeln ur tändningslåset (med
stängda dörrar), förblir displayen på och visar
Lancias logotyp. Därefter minskar displayens
belysning progressivt tills den har slocknat helt.
10
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

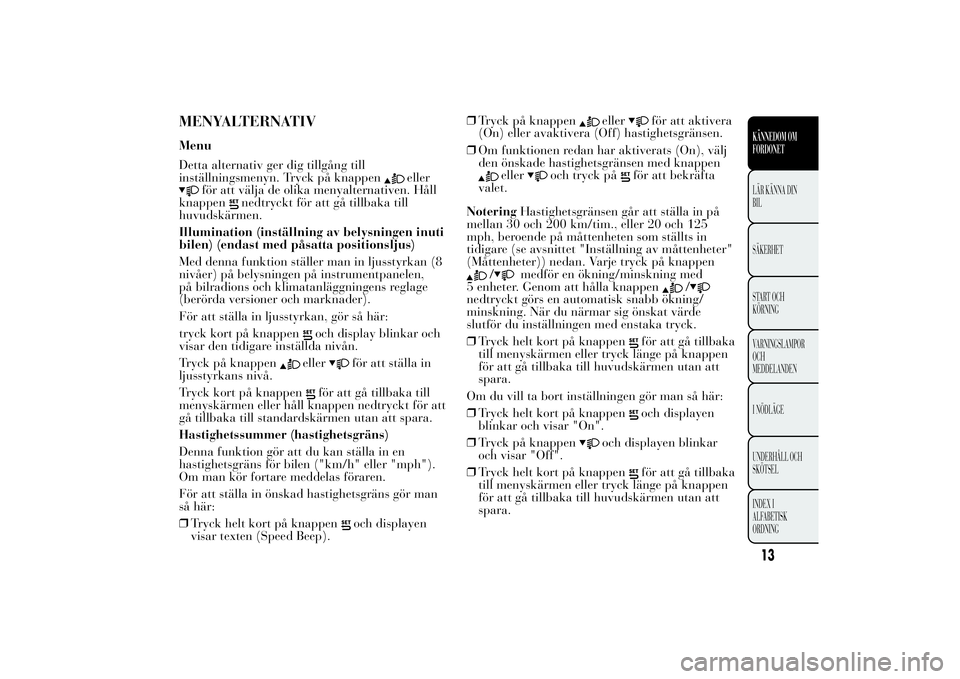

MENYALTERNATIVMenu
Detta alternativ ger dig tillgång till
inställningsmenyn. Tryck på knappen
eller
för att välja de olika menyalternativen. Håll
knappen
nedtryckt för att gå tillbaka till
huvudskärmen.
Illumination (inställning av belysningen inuti
bilen) (endast med påsatta positionsljus)
Med denna funktion ställer man in ljusstyrkan (8
nivåer) på belysningen på instrumentpanelen,
på bilradions och klimatanläggningens reglage
(berörda versioner och marknader).
För att ställa in ljusstyrkan, gör så här:
tryck kort på knappen
och display blinkar och
visar den tidigare inställda nivån.
Tryck på knappen
eller
för att ställa in
ljusstyrkans nivå.
Tryck kort på knappen
för att gå tillbaka till
menyskärmen eller håll knappen nedtryckt för att
gå tillbaka till standardskärmen utan att spara.
Hastighetssummer (hastighetsgräns)
Denna funktion gör att du kan ställa in en
hastighetsgräns för bilen ("km/h" eller "mph").
Om man kör fortare meddelas föraren.
För att ställa in önskad hastighetsgräns gör man
så här:
❒Tryck helt kort på knappen
och displayen
visar texten (Speed Beep).❒Tryck på knappen
eller
för att aktivera
(On) eller avaktivera (Off) hastighetsgränsen.
❒Om funktionen redan har aktiverats (On), välj
den önskade hastighetsgränsen med knappen
eller
och tryck på
för att bekräfta
valet.
NoteringHastighetsgränsen går att ställa in på
mellan 30 och 200 km/tim., eller 20 och 125
mph, beroende på måttenheten som ställts in
tidigare (se avsnittet "Inställning av måttenheter"
(Måttenheter)) nedan. Varje tryck på knappen
/
medför en ökning/minskning med
5 enheter. Genom att hålla knappen
/
nedtryckt görs en automatisk snabb ökning/
minskning. När du närmar sig önskat värde
slutför du inställningen med enstaka tryck.
❒Tryck helt kort på knappen
för att gå tillbaka
till menyskärmen eller tryck länge på knappen
för att gå tillbaka till huvudskärmen utan att
spara.
Om du vill ta bort inställningen gör man så här:
❒Tryck helt kort på knappenoch displayen
blinkar och visar "On".
❒Tryck på knappen
och displayen blinkar
och visar "Off".
❒Tryck helt kort på knappen
för att gå tillbaka
till menyskärmen eller tryck länge på knappen
för att gå tillbaka till huvudskärmen utan att
spara.
13KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

Headlight sensor (inställning av sensorns
känslighet för de automatiska
strålkastarna/skymningssensorn)(berärda
versioner och marknader)
Den här funktionen gör att du automatiskt kan
sätta på eller stänga av strålkastarna enligt
omgivningens ljusstyrka.
Känsligheten för skymningssensorn kan ställas på
3 olika nivåer (nivå 1= begränsad känslighet,
nivå 2= medelkänslig, nivå 3= mycket känslig). Ju
större sensorns känslighet är desto mindre
variation behövs det i dagsljuset för att tända
strålkastarna (t ex. med en inställning på nivå 3
vid skymningen, tänds de tidigare jämfört med
nivå 1 och 2).
För att ställa in den önskade justeringen, gör så
här:
❒Tryck helt kort på knappen
och displayen
blinkar och visar den tidigare inställda nivån.
❒Tryck på knappen
eller
för att utföra
inställningen.
❒Tryck helt kort på knappenför att gå tillbaka
till menyskärmen eller tryck länge på knappen
för att gå tillbaka till huvudskärmen utan att
spara.Regnsensor (reglering av regnsensorns
känslighet)(berörda versioner och marknader)
Den här funktionen gör att du kan justera
regnsensorns känslighet (i fyra nivåer).
Gör så här för att ställa in önskad känslighet:
❒Tryck snabbt på knappen
för att displayen
ska indikera nivån för den tidigare inställda
känsligheten genom att blinka.
❒Tryck på knappen
eller
för att utföra
inställningen.
❒Tryck helt kort på knappenför att gå tillbaka
till menyskärmen eller tryck länge på knappen
för att gå tillbaka till huvudskärmen utan att
spara.
14
KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING

On/Data Trip B (aktivering Trip B)
Med denna funktion kan du kan aktivera ("On")
eller avaktivera ("Off") visningen av Trippmätare
B (delvis trippmätare). För ytterligare
information, se avsnittet "Färddator".
För att aktivera/inaktivera visningen gör man så
här:
❒Tryck helt kort på knappen
och på displayen
blinkar "On" eller "Off" beroende på den
tidigare utförda inställningen.
❒Tryck på knappen
eller
för att utföra
inställningen.
❒Tryck helt kort på knappenför att gå tillbaka
till menyskärmen eller tryck länge på knappen
för att gå tillbaka till huvudskärmen utan att
spara.
Adjust time (klockinställning)
Denna funktion gör att du kan ställa klockan med
hjälp av två undermenyer, “Time” (tid) och
“Mode” (format).
För att ställa in klockan gör man så här:
❒Tryck snabbt på knappen. Displayen visar de
två undermenyerna “Time” (Tid) och “Mode”
(Format).
❒Tryck på knappen
oppure
för att
förflytta dig mellan de två undermenyerna.
❒Efter att ha valt undermenyn du vill ändra,
trycker du helt kort på knappen.❒Om du väljer undermenyn “Time” (tid): tryck
snabbt på knappen
så blinkar på displayen
och visar "tiden". Tryck på knappen
eller
för att utföra inställningen.
❒Tryck åter snabbt på knappen
och displayen
visar siffrorna för "minuterna" blinkande.
Tryck på knappen
eller
för att utföra
inställningen.
❒Om du kommer åt undermenyn “Format”:
tryck snabbt på knappen
och på displayen ser
du visningsläget som blinkar; Tryck på
knappen
eller
för att välja läget “12h”
eller “24h”. När inställningen är klar trycker du
helt kort på knappenför att gå tillbaka till
undermenyns skärm eller trycker länge på
knappen för att gå tillbaka till huvudmenyn
utan att spara.
Tryck åter på knappenoch håll kvar för att gå
tillbaka till standardskärmen eller huvudmenyn
beroende var i menyn du befinner dig.
OBSERVERA! Varje tryck på knapparna
eller
ökar eller minskar med en enhet. Håller
man ner knappen nedtryckt görs en steglös
ökning/minskning. När du närmar sig önskat
värde slutför du inställningen med enstaka tryck.
15KÄNNEDOM OM
FORDONETLÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
INDEX I
ALFABETISK
ORDNING
