isofix Lancia Ypsilon 2013 Manual de Uso e Manutenção (in Portuguese)

GRUPO 1
Dos 9 aos 18 kg de peso, as crianças podem ser
transportadas viradas para a frente fig. 102.
AVISO
Existem cadeirinhas equipadas com
ganchos Isofix, que permitem uma
fixação estável ao banco sem utilizar os
cintos de segurança do veículo.
AVISO
As ilustrações são apenas indicativas
para a montagem. Montar a
cadeirinha para crianças de acordo com as
instruções obrigatoriamente fornecidas
com a mesma.GRUPO 2
As crianças dos 15 aos 25 kg de peso podem ser
retidas directamente pelos cintos de segurança do
veículo fig. 103.
As cadeirinhas têm a mais só a função de
posicionar correctamente a criança em relação aos
cintos de segurança, de modo a que a secção
diagonal adira ao tórax e nunca ao pescoço e que
a secção horizontal adira à bacia e não ao
abdómen da criança.
fig. 102
L0F0187
fig. 103
L0F0014
133CONHECIMENTO
DO VEÍCULOSEGURANÇAARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

PRÉ-INSTALAÇÃO PARA A
MONTAGEM DE CADEIRAS "ISOFIX"O veículo está preparado para a montagem das
cadeirinhas Isofix Universal, um novo sistema
unificado europeu para o transporte de crianças.
É possível efectuar a montagem mista de
cadeirinhas tradicionais e Isofix. A título
indicativo, em fig. 105 é apresentado um exemplo
de uma cadeira Isofix Universal cobre o grupo
de peso: 1. Os outros grupos de peso são cobertos
pela cadeira Isofix específica, que pode ser
utilizada apenas se especificamente projectado,
experimentado e homologado para este veículo
(ver lista de veículos incluída na cadeira).
ATENÇÃO O lugar posterior central não está
habilitado para nenhum tipo de cadeirinhas Isofix.
fig. 105
L0F0016
137CONHECIMENTO
DO VEÍCULOSEGURANÇAARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

INSTALAÇÃO DE CADEIRAS PARA
CRIANÇAS ISOFIX UNIVERSAL
Prender a cadeirinha aos anéis inferiores metálicos
específicos A fig. 106, posicionados entre o
encosto e o assento posterior, a seguir fixar a
correia superior (disponível juntamente com a
cadeirinha) aos engates específicos B fig. 107
localizados na parte posterior do encosto.
É possível efectuar a montagem mista de
cadeirinhas tradicionais e “Isofix Universais”.
Lembramos que, no caso de cadeirinhas Isofix
Universais, podem ser utilizadas todas aquelas
homologadas com a menção ECE R44/03 “Isofix
Universal”.Na Lineaccessori Lancia está disponível a
cadeirinha para criança Isofix Universal "Duo
Plus" e a específica "G 0/1". Para mais detalhes
relativos à instalação e/ou uso da cadeirinha, fazer
referência ao “Manual de instruções” fornecido
juntamente com a cadeirinha.
AVISO
Montar a cadeirinha apenas com o
veículo parado. A cadeirinha está
correctamente fixada aos suportes de
pré-instalação, quando se verificar que os
engates foram correctamente efectuados.
Consultar, em todo o caso, as instruções de
montagem, desmontagem e posicionamento,
que o Fabricante da cadeirinha é obrigado
a fornecer junto com a mesma.
fig. 106
L0F0177
fig. 107
L0F0087
138CONHECIMENTO
DO VEÍCULOSEGURANÇAARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

IDONEIDADE DOS BANCOS DO PASSAGEIRO PARA A UTILIZAÇÃO DAS CADEIRINHAS
ISOFIX
A tabela abaixo ilustrada, em conformidade com a legislação europeia ECE 16, indica a possibilidade de
instalação das cadeiras ”Isofix” nos bancos equipados com ganchos Isofix.Grupo de pesosOrientação da
cadeirinhaClasse de tamanho
IsofixPassageiro posterior
Berço portátilNo sentido contrário ao do
andamentoF
X
No sentido contrário ao do
andamentoG
X
Grupo 0 até a 10 kgNo sentido contrário ao do
andamentoE
IL (*)
Grupo 0+ até a 13 kgNo sentido contrário ao do
andamentoE
IL (*)
No sentido contrário ao do
andamentoD
IL (*)
No sentido contrário ao do
andamentoC
X
X: Posição Isofix não adequada para sistemas de retenção de crianças pertencentes a este grupo de peso e/ou a esta classe de
tamanhos.
IL (*): É possível montar a cadeirinha Isofix actuando na regulação da cadeira anterior
139CONHECIMENTO
DO VEÍCULOSEGURANÇAARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

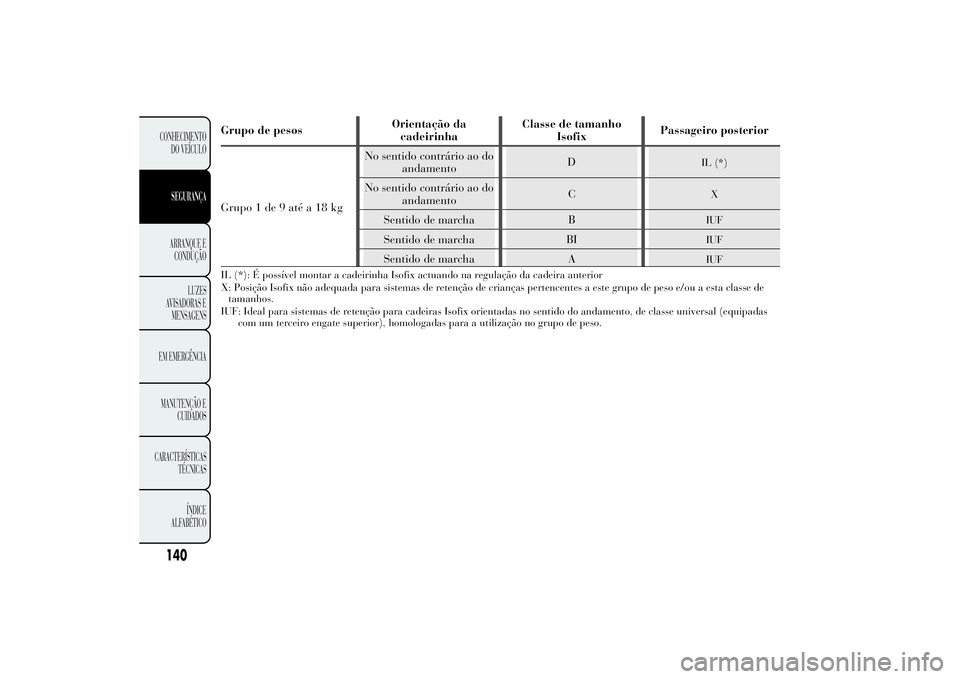

Grupo de pesosOrientação da
cadeirinhaClasse de tamanho
IsofixPassageiro posterior
Grupo 1 de 9 até a 18 kgNo sentido contrário ao do
andamentoD
IL (*)
No sentido contrário ao do
andamentoC
X
Sentido de marcha B
IUF
Sentido de marcha BI
IUF
Sentido de marcha A
IUF
IL (*): É possível montar a cadeirinha Isofix actuando na regulação da cadeira anterior
X: Posição Isofix não adequada para sistemas de retenção de crianças pertencentes a este grupo de peso e/ou a esta classe de
tamanhos.
IUF: Ideal para sistemas de retenção para cadeiras Isofix orientadas no sentido do andamento, de classe universal (equipadas
com um terceiro engate superior), homologadas para a utilização no grupo de peso.
140CONHECIMENTO
DO VEÍCULOSEGURANÇAARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

Consumo de combustível .... 261
Conta-rotações ..................... 6
Correntes para a neve ......... 157
Crianças (transporte em
segurança)
– cadeirinhas para o
transporte de crianças .... 139
– Crianças (transporte em
segurança ....................... 131
– ré-instalação para
montagem de cadeira
para crianças "Isofix" ..... 137
Cruise control....................... 58D
ados para a identificação
– chapa resumida dos
dados de identificação .... 240
– etiqueta da tinta da
carroçaria ....................... 241
– marcação do chassis ....... 241
– marcação do motor......... 241
Difusores de ar centrais ........ 37
Difusores de ar laterais ......... 37
Dimensões do veículo .......... 253
Direcção assistida eléctrica
Dualdrive ........................... 96
Direcção ............................. 246Display................................. 7
– Botões de comando .......... 11
Display multifunções ............ 8
Display multifunções
reconfigurável..................... 8
Dispositivo de arranque........ 29
DPF (Filtro de partículas)... 120
D.R.L. (luzes diurnas) .......... 50
Dualdrive (Direcção
assistida eléctrica) .............. 96
Elevação do veículo ............ 212
Elevadores de vidros
eléctricos ............................ 76
Embraiagem ....................... 244
Emissões de CO2 ................ 262
EOBD (sistema) ................... 96
Equipamentos internos......... 67
ESC (sistema) ...................... 88
Espelhos retrovisores ............ 35
Estacionado ........................ 15
Estilo de condução .............. 154
Extintor ............................... 69
Faróis .................................. 85
– corrector da focagem
dos faróis ......................... 86
– orientação do feixe
luminoso .......................... 85
– regulação dos faróis no
estrangeiro ....................... 86
– substituição de
lâmpadas........................ 191
Faróis - orientação dos
faróis de nevoeiro ............... 86
Filtro antipólen ................... 228
Filtro de ar ......................... 228
Filtro de partículas DPF ..... 120
Filtro do gasóleo ................. 228
Fluidos e lubrificantes
(características)................. 258
Follow me home
(dispositivo) ....................... 53
Função CITY ....................... 96
Fusíveis
– centralina da bagageira .. 205
– centralina do painel
porta-instrumentos ......... 204
– centralina do vão do
motor ............................. 203
– lista dos fusíveis ............. 207
– substituição dos fusíveis . 201
304CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICAS
ÍNDICE
ALFABÉTICO

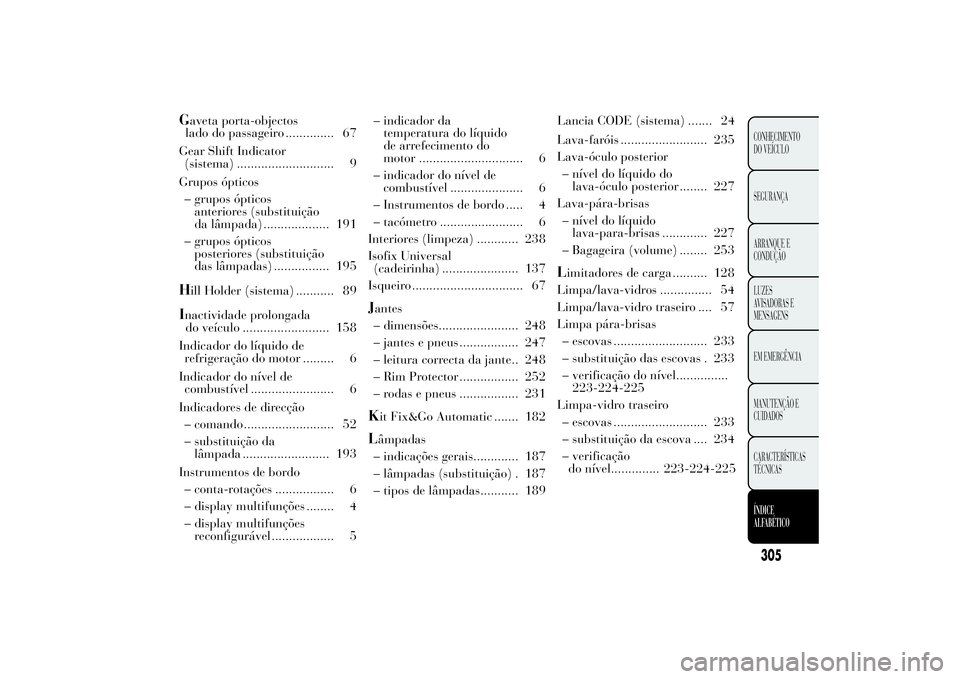

1

Gaveta porta-objectos
lado do passageiro .............. 67
Gear Shift Indicator
(sistema) ............................ 9
Grupos ópticos
– grupos ópticos
anteriores (substituição
da lâmpada) ................... 191
– grupos ópticos
posteriores (substituição
das lâmpadas) ................ 195H
ill Holder (sistema) ........... 89
Inactividade prolongada
do veículo ......................... 158
Indicador do líquido de
refrigeração do motor ......... 6
Indicador do nível de
combustível ........................ 6
Indicadores de direcção
– comando .......................... 52
– substituição da
lâmpada ......................... 193
Instrumentos de bordo
– conta-rotações ................. 6
– display multifunções ........ 4
– display multifunções
reconfigurável .................. 5– indicador da
temperatura do líquido
de arrefecimento do
motor .............................. 6
– indicador do nível de
combustível ..................... 6
– Instrumentos de bordo ..... 4
– tacómetro ........................ 6
Interiores (limpeza) ............ 238
Isofix Universal
(cadeirinha) ...................... 137
Isqueiro ................................ 67
Jantes
– dimensões....................... 248
– jantes e pneus ................. 247
– leitura correcta da jante.. 248
– Rim Protector ................. 252
– rodas e pneus ................. 231K
it Fix&Go Automatic ....... 182
Lâmpadas
– indicações gerais............. 187
– lâmpadas (substituição) . 187
– tipos de lâmpadas........... 189Lancia CODE (sistema) ....... 24
305CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICO
Lava-faróis ......................... 235
Lava-óculo posterior
– nível do líquido do
lava-óculo posterior ........ 227
Lava-pára-brisas
– nível do líquido
lava-para-brisas ............. 227
– Bagageira (volume) ........ 253Limitadores de carga .......... 128
Limpa/lava-vidros ............... 54
Limpa/lava-vidro traseiro .... 57
Limpa pára-brisas
– escovas ........................... 233
– substituição das escovas . 233
– verificação do nível...............
223-224-225
Limpa-vidro traseiro
– escovas ........................... 233
– substituição da escova .... 234
– verificação
223-224-225
do nível..............

307CONHECIMENTO
DO VEÍCULO
SEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES
AVISADORAS E
MENSAGENS
EM EMERGÊNCIA
MANUTENÇÃO E
CUIDADOS
CARACTERÍSTICAS
TÉCNICASÍNDICE
ALFABÉTICO

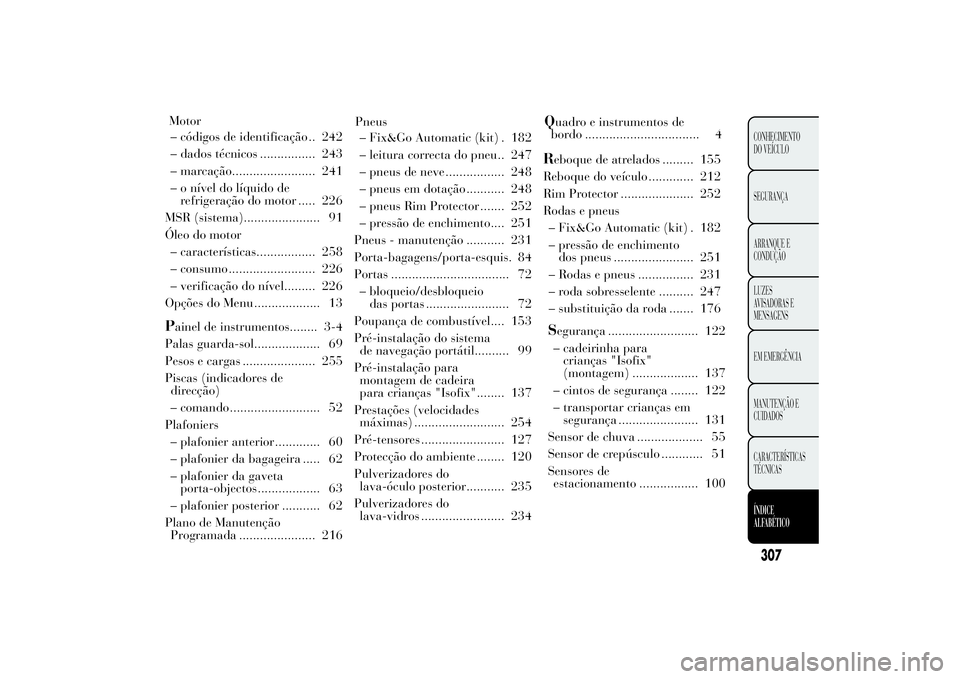

– códigos de identificação .. 242
– dados técnicos ................ 243
– marcação........................ 241
– o nível do líquido de
refrigeração do motor ..... 226
MSR (sistema)...................... 91
Óleo do motor
– características................. 258
– consumo ......................... 226
– verificação do nível......... 226
Opções do Menu ................... 13Painel de instrumentos........ 3-4
Palas guarda-sol................... 69
Pesos e cargas ..................... 255
Piscas (indicadores de
direcção)
– comando .......................... 52
Plafoniers
– plafonier anterior ............. 60
– plafonier da bagageira ..... 62
– plafonier da gaveta
porta-objectos .................. 63
– plafonier posterior ........... 62
Plano de Manutenção
Programada ...................... 216Pneus
– Fix&Go Automatic (kit) . 182
– leitura correcta do pneu.. 247
– pneus de neve ................. 248
– pneus em dotação ........... 248
– pneus Rim Protector ....... 252
– pressão de enchimento.... 251
Pneus - manutenção ........... 231
Porta-bagagens/porta-esquis. 84
Portas .................................. 72
– bloqueio/desbloqueio
das portas ........................ 72
Poupança de combustível.... 153
Pré-instalação do sistema
de navegação portátil.......... 99
Pré-instalação para
montagem de cadeira
para crianças "Isofix"........ 137
Prestações (velocidades
máximas) .......................... 254
Pré-tensores ........................ 127
Protecção do ambiente ........ 120
Pulverizadores do
lava-óculo posterior........... 235
Pulverizadores do
lava-vidros ........................ 234
Quadro e instrumentos de
bordo ................................. 4
Reboque de atrelados ......... 155
Reboque do veículo ............. 212
Rim Protector ..................... 252
Rodas e pneus
– Fix&Go Automatic (kit) . 182
– pressão de enchimento
dos pneus ....................... 251
– Rodas e pneus ................ 231
– roda sobresselente .......... 247
– substituição da roda ....... 176 MotorSegurança .......................... 122
– cadeirinha para
crianças "Isofix"
(montagem) ................... 137
– cintos de segurança ........ 122
– transportar crianças em
segurança ....................... 131
Sensor de chuva ................... 55
Sensor de crepúsculo ............ 51
Sensores de
estacionamento ................. 100
