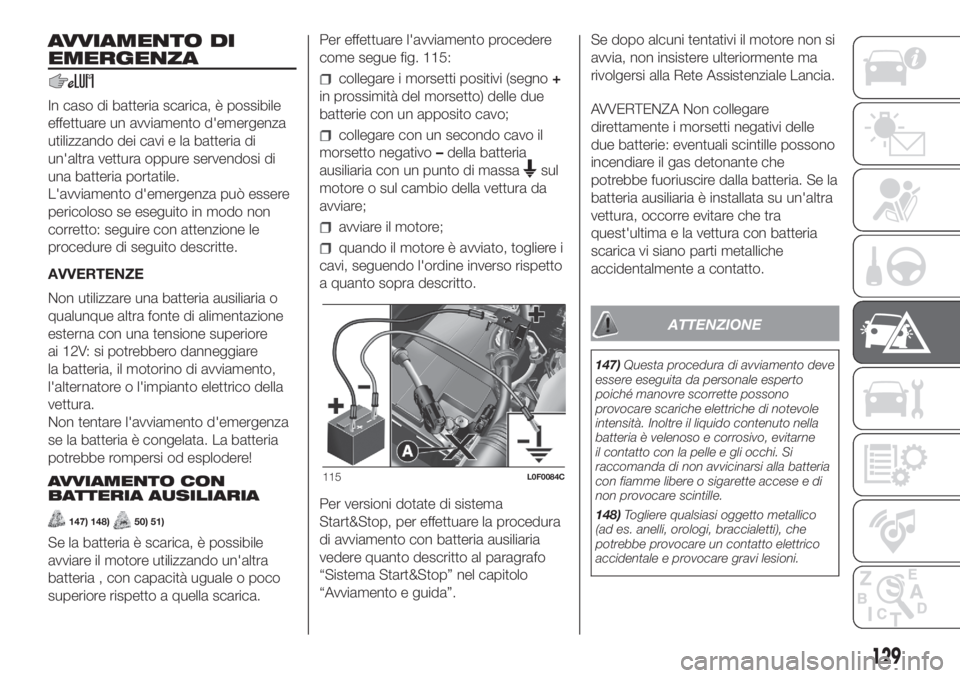

AVVIAMENTO DI
EMERGENZA
In caso di batteria scarica, è possibile
effettuare un avviamento d'emergenza
utilizzando dei cavi e la batteria di
un'altra vettura oppure servendosi di
una batteria portatile.
L'avviamento d'emergenza può essere
pericoloso se eseguito in modo non
corretto: seguire con attenzione le
procedure di seguito descritte.
AVVERTENZE
Non utilizzare una batteria ausiliaria o
qualunque altra fonte di alimentazione
esterna con una tensione superiore
ai 12V: si potrebbero danneggiare
la batteria, il motorino di avviamento,
l'alternatore o l'impianto elettrico della
vettura.
Non tentare l'avviamento d'emergenza
se la batteria è congelata. La batteria
potrebbe rompersi od esplodere!
AVVIAMENTO CON
BATTERIA AUSILIARIA
147) 148)50) 51)
Se la batteria è scarica, è possibile
avviare il motore utilizzando un'altra
batteria , con capacità uguale o poco
superiore rispetto a quella scarica.Per effettuare l'avviamento procedere
come segue fig. 115:
collegare i morsetti positivi (segno+
in prossimità del morsetto) delle due
batterie con un apposito cavo;
collegare con un secondo cavo il
morsetto negativo–della batteria
ausiliaria con un punto di massa
sul
motore o sul cambio della vettura da
avviare;
avviare il motore;
quando il motore è avviato, togliere i
cavi, seguendo l'ordine inverso rispetto
a quanto sopra descritto.
Per versioni dotate di sistema
Start&Stop, per effettuare la procedura
di avviamento con batteria ausiliaria
vedere quanto descritto al paragrafo
“Sistema Start&Stop” nel capitolo
“Avviamento e guida”.Se dopo alcuni tentativi il motore non si
avvia, non insistere ulteriormente ma
rivolgersi alla Rete Assistenziale Lancia.
AVVERTENZA Non collegare
direttamente i morsetti negativi delle
due batterie: eventuali scintille possono
incendiare il gas detonante che
potrebbe fuoriuscire dalla batteria. Se la
batteria ausiliaria è installata su un'altra
vettura, occorre evitare che tra
quest'ultima e la vettura con batteria
scarica vi siano parti metalliche
accidentalmente a contatto.
ATTENZIONE
147)Questa procedura di avviamento deve
essere eseguita da personale esperto
poiché manovre scorrette possono
provocare scariche elettriche di notevole
intensità. Inoltre il liquido contenuto nella
batteria è velenoso e corrosivo, evitarne
il contatto con la pelle e gli occhi. Si
raccomanda di non avvicinarsi alla batteria
con fiamme libere o sigarette accese e di
non provocare scintille.
148)Togliere qualsiasi oggetto metallico
(ad es. anelli, orologi, braccialetti), che
potrebbe provocare un contatto elettrico
accidentale e provocare gravi lesioni.
115L0F0084C
129

ATTENZIONE
50)Evitare rigorosamente di impiegare un
carica batteria rapido per l'avviamento
d'emergenza: si potrebbero danneggiare i
sistemi elettronici e le centraline di
accensione e alimentazione motore.
51)Non collegare il cavo al morsetto
negativo (–) della batteria scarica.
La scintilla che ne deriverebbe potrebbe
causare l'esplosione della batteria e
provocare gravi lesioni. Utilizzare
esclusivamente il punto di massa specifico;
non utilizzare nessun'altra parte metallica
esposta.

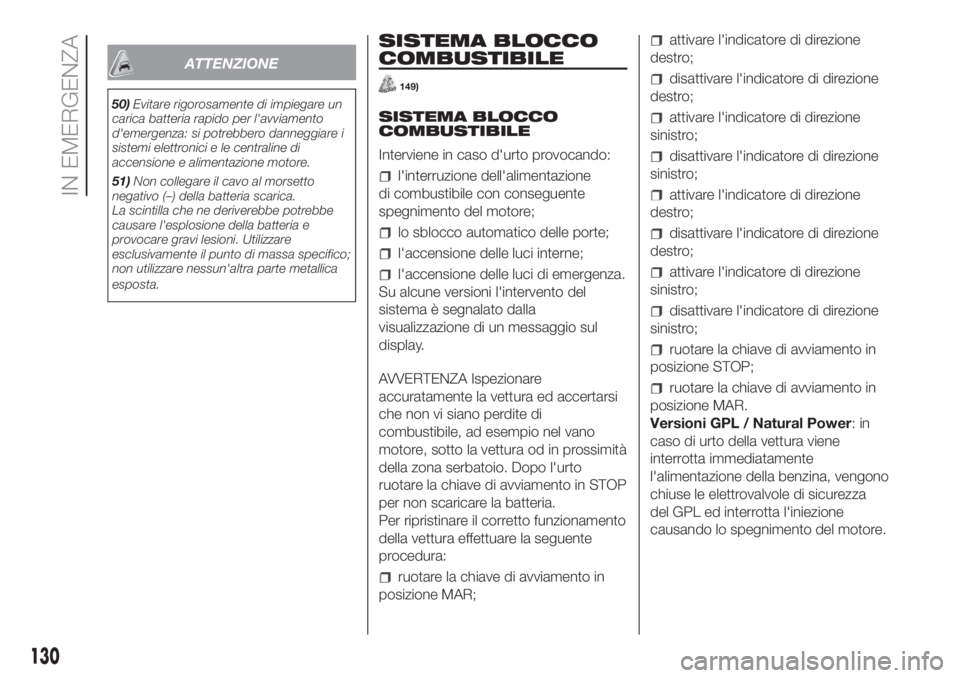

SISTEMA BLOCCO
COMBUSTIBILE
149)
SISTEMA BLOCCO
COMBUSTIBILE
Interviene in caso d'urto provocando:
l'interruzione dell'alimentazione
di combustibile con conseguente
spegnimento del motore;
lo sblocco automatico delle porte;
l'accensione delle luci interne;
l'accensione delle luci di emergenza.
Su alcune versioni l'intervento del
sistema è segnalato dalla
visualizzazione di un messaggio sul
display.
AVVERTENZA Ispezionare
accuratamente la vettura ed accertarsi
che non vi siano perdite di
combustibile, ad esempio nel vano
motore, sotto la vettura od in prossimità
della zona serbatoio. Dopo l'urto
ruotare la chiave di avviamento in STOP
per non scaricare la batteria.
Per ripristinare il corretto funzionamento
della vettura effettuare la seguente
procedura:
ruotare la chiave di avviamento in
posizione MAR;
attivare l'indicatore di direzione
destro;
disattivare l'indicatore di direzione
destro;
attivare l'indicatore di direzione
sinistro;
disattivare l'indicatore di direzione
sinistro;
attivare l'indicatore di direzione
destro;
disattivare l'indicatore di direzione
destro;
attivare l'indicatore di direzione
sinistro;
disattivare l'indicatore di direzione
sinistro;
ruotare la chiave di avviamento in
posizione STOP;
ruotare la chiave di avviamento in
posizione MAR.
Versioni GPL / Natural Power:in
caso di urto della vettura viene
interrotta immediatamente
l'alimentazione della benzina, vengono
chiuse le elettrovalvole di sicurezza
del GPL ed interrotta l'iniezione
causando lo spegnimento del motore.
130
IN EMERGENZA

ATTENZIONE
149)Dopo l'urto, se si avverte odore di
combustibile o si notano delle perdite
dall'impianto di alimentazione, non
reinserire il sistema per evitare rischi di
incendio.

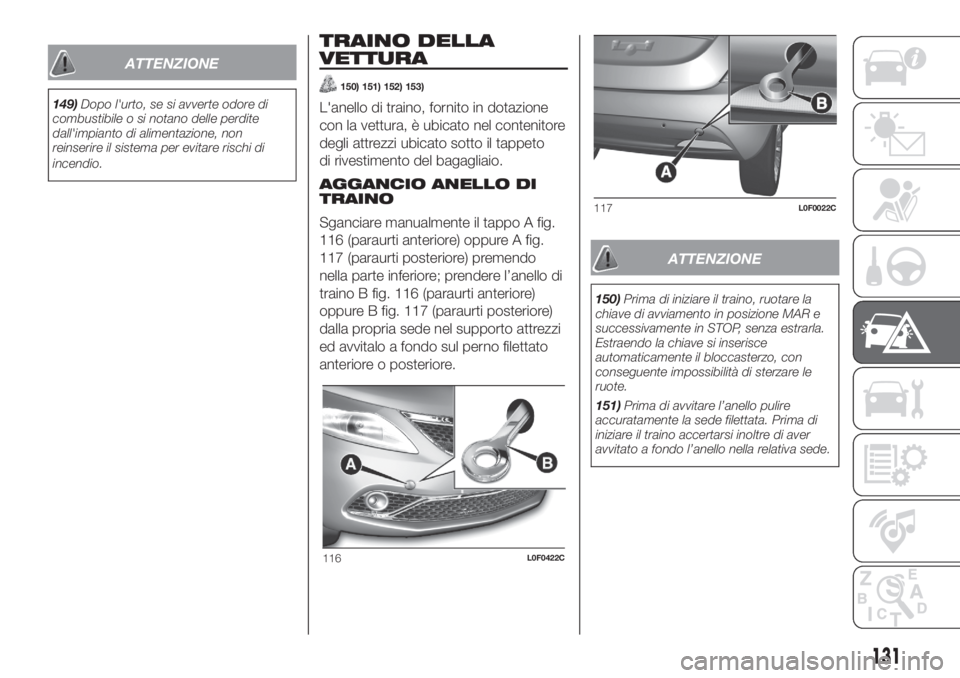

TRAINO DELLA
VETTURA
150) 151) 152) 153)
L'anello di traino, fornito in dotazione
con la vettura, è ubicato nel contenitore
degli attrezzi ubicato sotto il tappeto
di rivestimento del bagagliaio.
AGGANCIO ANELLO DI
TRAINO
Sganciare manualmente il tappo A fig.
116 (paraurti anteriore) oppure A fig.
117 (paraurti posteriore) premendo
nella parte inferiore; prendere l’anello di
traino B fig. 116 (paraurti anteriore)
oppure B fig. 117 (paraurti posteriore)
dalla propria sede nel supporto attrezzi
ed avvitalo a fondo sul perno filettato
anteriore o posteriore.
ATTENZIONE
150)Prima di iniziare il traino, ruotare la
chiave di avviamento in posizione MAR e
successivamente in STOP, senza estrarla.
Estraendo la chiave si inserisce
automaticamente il bloccasterzo, con
conseguente impossibilità di sterzare le
ruote.
151)Prima di avvitare l’anello pulire
accuratamente la sede filettata. Prima di
iniziare il traino accertarsi inoltre di aver
avvitato a fondo l’anello nella relativa sede.
116L0F0422C
117L0F0022C
131

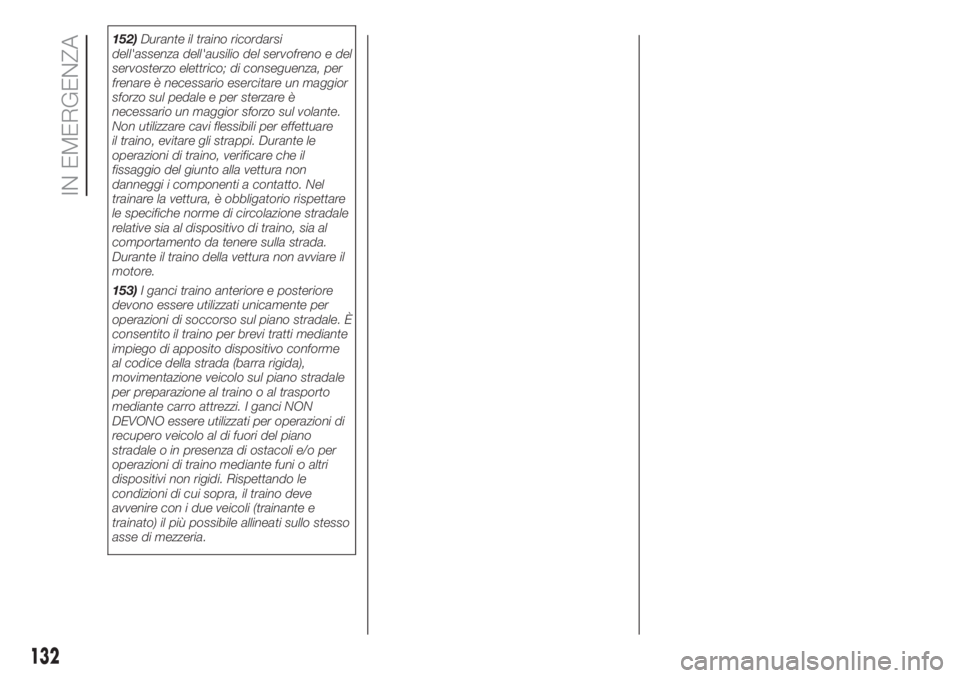

152)Durante il traino ricordarsi
dell'assenza dell'ausilio del servofreno e del
servosterzo elettrico; di conseguenza, per
frenare è necessario esercitare un maggior
sforzo sul pedale e per sterzare è
necessario un maggior sforzo sul volante.
Non utilizzare cavi flessibili per effettuare
il traino, evitare gli strappi. Durante le
operazioni di traino, verificare che il
fissaggio del giunto alla vettura non
danneggi i componenti a contatto. Nel
trainare la vettura, è obbligatorio rispettare
le specifiche norme di circolazione stradale
relative sia al dispositivo di traino, sia al
comportamento da tenere sulla strada.
Durante il traino della vettura non avviare il
motore.
153)I ganci traino anteriore e posteriore
devono essere utilizzati unicamente per
operazioni di soccorso sul piano stradale. È
consentito il traino per brevi tratti mediante
impiego di apposito dispositivo conforme
al codice della strada (barra rigida),
movimentazione veicolo sul piano stradale
per preparazione al traino o al trasporto
mediante carro attrezzi. I ganci NON
DEVONO essere utilizzati per operazioni di
recupero veicolo al di fuori del piano
stradale o in presenza di ostacoli e/o per
operazioni di traino mediante funi o altri
dispositivi non rigidi. Rispettando le
condizioni di cui sopra, il traino deve
avvenire con i due veicoli (trainante e
trainato) il più possibile allineati sullo stesso
asse di mezzeria.
132
IN EMERGENZA

MANUTENZIONE E CURA
Una corretta manutenzione permette di
mantenere nel tempo le prestazioni
della vettura, contenere i costi
d'esercizio e salvaguardare l'efficienza
dei sistemi di sicurezza.
In questo capitolo viene spiegato come.MANUTENZIONE
PROGRAMMATA ............................134
VANO MOTORE ..............................141
RICARICA DELLA BATTERIA ..........145
TERGICRISTALLO/
TERGILUNOTTO .............................146
SOLLEVAMENTO DELLA
VETTURA ........................................147
FRENI .............................................148
RUOTE E PNEUMATICI ...................148
CARROZZERIA ...............................149
133

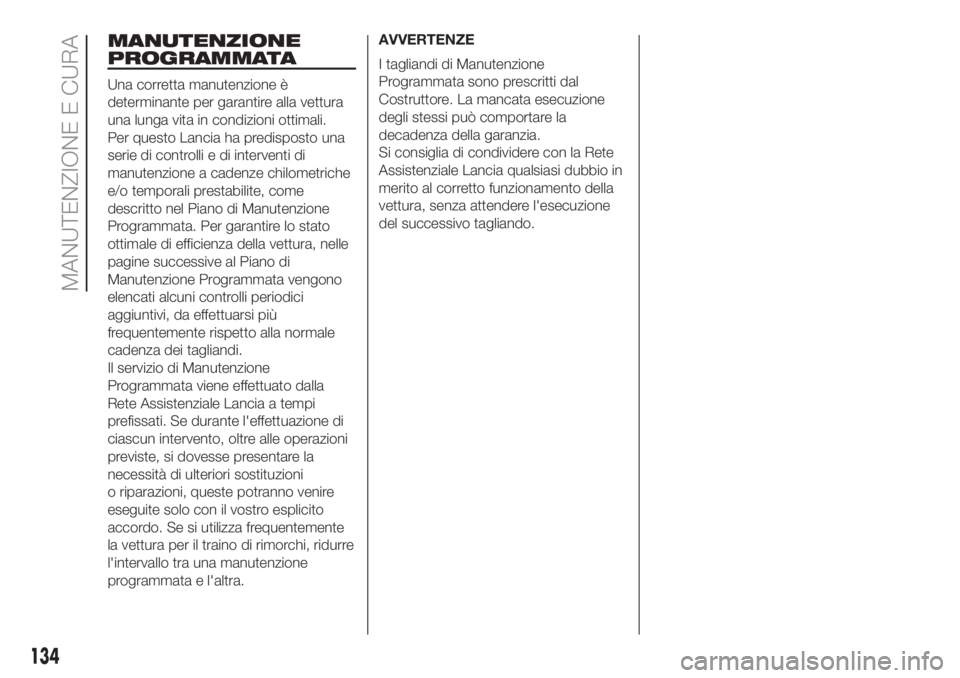

MANUTENZIONE
PROGRAMMATA
Una corretta manutenzione è
determinante per garantire alla vettura
una lunga vita in condizioni ottimali.
Per questo Lancia ha predisposto una
serie di controlli e di interventi di
manutenzione a cadenze chilometriche
e/o temporali prestabilite, come
descritto nel Piano di Manutenzione
Programmata. Per garantire lo stato
ottimale di efficienza della vettura, nelle
pagine successive al Piano di
Manutenzione Programmata vengono
elencati alcuni controlli periodici
aggiuntivi, da effettuarsi più
frequentemente rispetto alla normale
cadenza dei tagliandi.
Il servizio di Manutenzione
Programmata viene effettuato dalla
Rete Assistenziale Lancia a tempi
prefissati. Se durante l'effettuazione di
ciascun intervento, oltre alle operazioni
previste, si dovesse presentare la
necessità di ulteriori sostituzioni
o riparazioni, queste potranno venire
eseguite solo con il vostro esplicito
accordo. Se si utilizza frequentemente
la vettura per il traino di rimorchi, ridurre
l'intervallo tra una manutenzione
programmata e l'altra.AVVERTENZE
I tagliandi di Manutenzione
Programmata sono prescritti dal
Costruttore. La mancata esecuzione
degli stessi può comportare la
decadenza della garanzia.
Si consiglia di condividere con la Rete
Assistenziale Lancia qualsiasi dubbio in
merito al corretto funzionamento della
vettura, senza attendere l'esecuzione
del successivo tagliando.
134
MANUTENZIONE E CURA

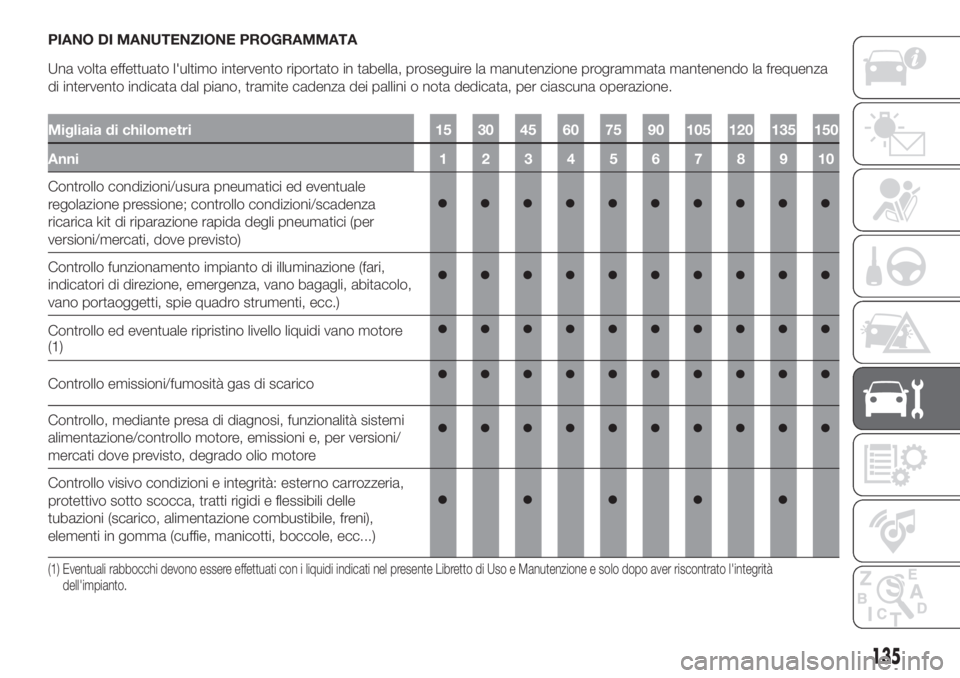

PIANO DI MANUTENZIONE PROGRAMMATA
Una volta effettuato l'ultimo intervento riportato in tabella, proseguire la manutenzione programmata mantenendo la frequenza
di intervento indicata dal piano, tramite cadenza dei pallini o nota dedicata, per ciascuna operazione.
Migliaia di chilometri 15 30 45 60 75 90 105 120 135 150
Anni12345678910
Controllo condizioni/usura pneumatici ed eventuale
regolazione pressione; controllo condizioni/scadenza
ricarica kit di riparazione rapida degli pneumatici (per
versioni/mercati, dove previsto)
Controllo funzionamento impianto di illuminazione (fari,
indicatori di direzione, emergenza, vano bagagli, abitacolo,
vano portaoggetti, spie quadro strumenti, ecc.)
Controllo ed eventuale ripristino livello liquidi vano motore
(1)
Controllo emissioni/fumosità gas di scarico
Controllo, mediante presa di diagnosi, funzionalità sistemi
alimentazione/controllo motore, emissioni e, per versioni/
mercati dove previsto, degrado olio motore
Controllo visivo condizioni e integrità: esterno carrozzeria,
protettivo sotto scocca, tratti rigidi e flessibili delle
tubazioni (scarico, alimentazione combustibile, freni),
elementi in gomma (cuffie, manicotti, boccole, ecc...)
(1) Eventuali rabbocchi devono essere effettuati con i liquidi indicati nel presente Libretto di Uso e Manutenzione e solo dopo aver riscontrato l'integrità
dell'impianto.
135

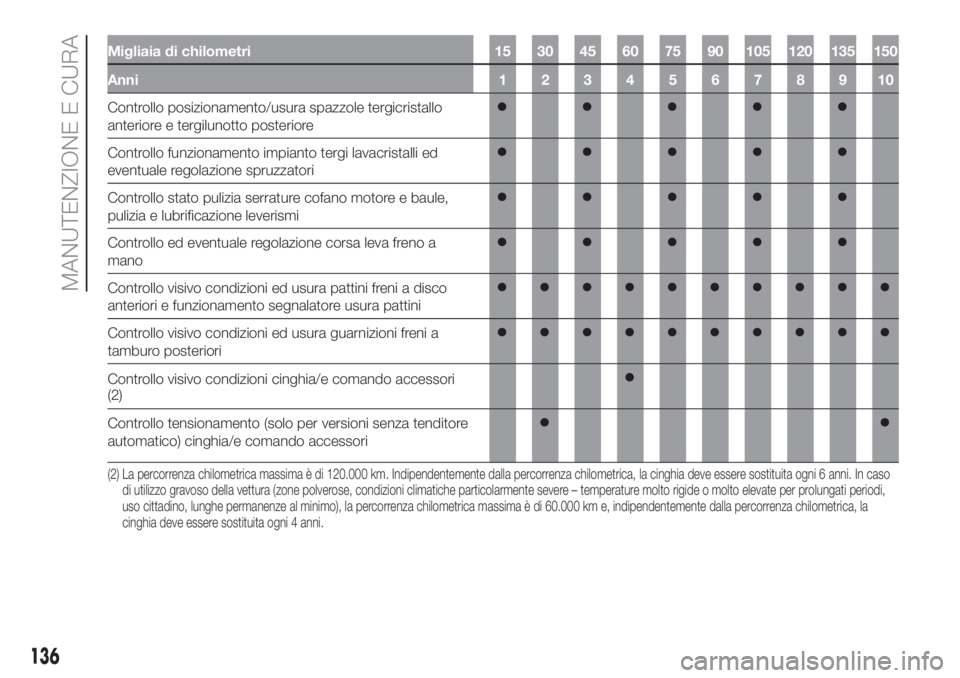

Migliaia di chilometri 15 30 45 60 75 90 105 120 135 150
Anni12345678910
Controllo posizionamento/usura spazzole tergicristallo
anteriore etergilunotto posteriore
Controllo funzionamento impianto tergi lavacristalli ed
eventuale regolazione spruzzatori
Controllo stato pulizia serrature cofano motore e baule,
pulizia e lubrificazione leverismi
Controllo ed eventuale regolazione corsa leva freno a
mano
Controllo visivo condizioni ed usura pattini freni a disco
anteriori e funzionamento segnalatore usura pattini
Controllo visivo condizioni ed usura guarnizioni freni a
tamburo posteriori
Controllo visivo condizioni cinghia/e comando accessori
(2)
Controllo tensionamento (solo per versioni senza tenditore
automatico) cinghia/e comando accessori
(2) La percorrenza chilometrica massima è di 120.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia deve essere sostituita ogni6 anni. In caso
di utilizzo gravoso della vettura (zone polverose, condizioni climatiche particolarmente severe – temperature molto rigide o molto elevate per prolungati periodi,
uso cittadino, lunghe permanenze al minimo), la percorrenza chilometrica massima è di 60.000 km e, indipendentemente dalla percorrenza chilometrica, la
cinghia deve essere sostituita ogni 4 anni.
136
MANUTENZIONE E CURA

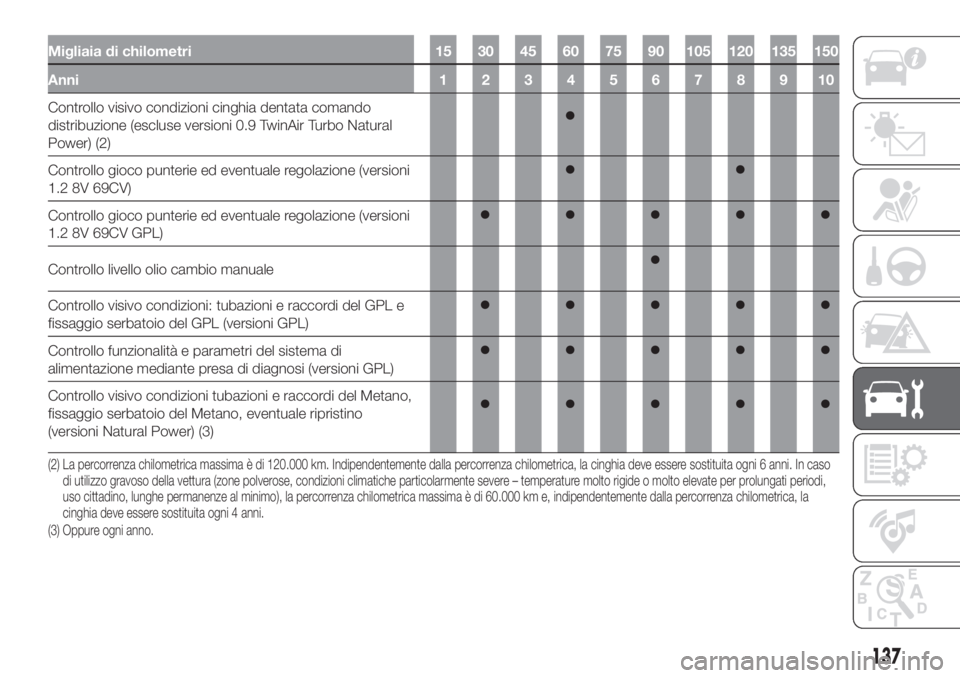

Migliaia di chilometri 15 30 45 60 75 90 105 120 135 150
Anni12345678910
Controllo visivo condizioni cinghia dentata comando
distribuzione (escluse versioni0.9 TwinAir Turbo Natural
Power) (2)
Controllo gioco punterie ed eventuale regolazione (versioni
1.2 8V 69CV)
Controllo gioco punterie ed eventuale regolazione (versioni
1.2 8V 69CV GPL)
Controllo livello olio cambio manuale
Controllo visivo condizioni: tubazioni e raccordi del GPL e
fissaggio serbatoio del GPL (versioni GPL)
Controllo funzionalità e parametri del sistema di
alimentazione mediante presa di diagnosi (versioni GPL)
Controllo visivo condizioni tubazioni e raccordi del Metano,
fissaggio serbatoio del Metano, eventuale ripristino
(versioni Natural Power) (3)
(2) La percorrenza chilometrica massima è di 120.000 km. Indipendentemente dalla percorrenza chilometrica, la cinghia deve essere sostituita ogni6 anni. In caso
di utilizzo gravoso della vettura (zone polverose, condizioni climatiche particolarmente severe – temperature molto rigide o molto elevate per prolungati periodi,
uso cittadino, lunghe permanenze al minimo), la percorrenza chilometrica massima è di 60.000 km e, indipendentemente dalla percorrenza chilometrica, la
cinghia deve essere sostituita ogni 4 anni.
(3) Oppure ogni anno.
137

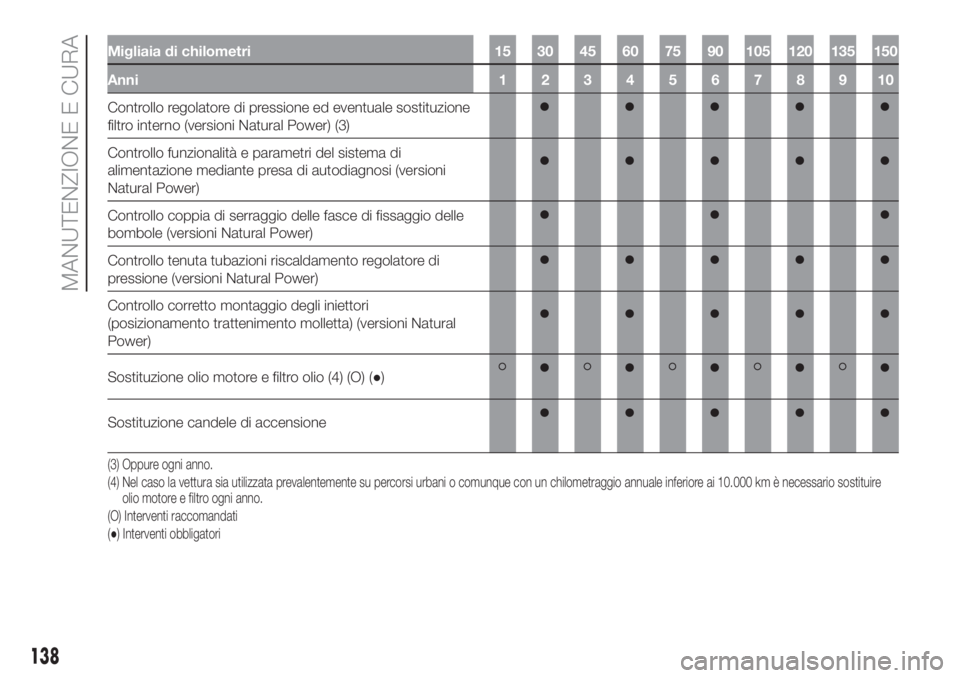

Migliaia di chilometri 15 30 45 60 75 90 105 120 135 150
Anni12345678910
Controllo regolatore di pressione ed eventuale sostituzione
filtro interno (versioni Natural Power) (3)
Controllo funzionalità e parametri del sistema di
alimentazione mediante presa di autodiagnosi (versioni
Natural Power)
Controllo coppia di serraggio delle fasce di fissaggio delle
bombole (versioni Natural Power)
Controllo tenuta tubazioni riscaldamento regolatore di
pressione (versioni Natural Power)
Controllo corretto montaggio degli iniettori
(posizionamento trattenimento molletta) (versioni Natural
Power)
Sostituzione olio motore e filtro olio (4) (O) (●)
Sostituzione candele di accensione
(3) Oppure ogni anno.
(4) Nel caso la vettura sia utilizzata prevalentemente su percorsi urbani o comunque con un chilometraggio annuale inferiore ai 10.000 km è necessario sostituire
olio motore e filtro ogni anno.
(O) Interventi raccomandati
(●) Interventi obbligatori
138
MANUTENZIONE E CURA
