Lexus CT200h 2016 Omistajan käsikirja (in Finnish)

4717-3. Tee-se-itse-huolto
OM76198FI
7
Huolto ja hoito

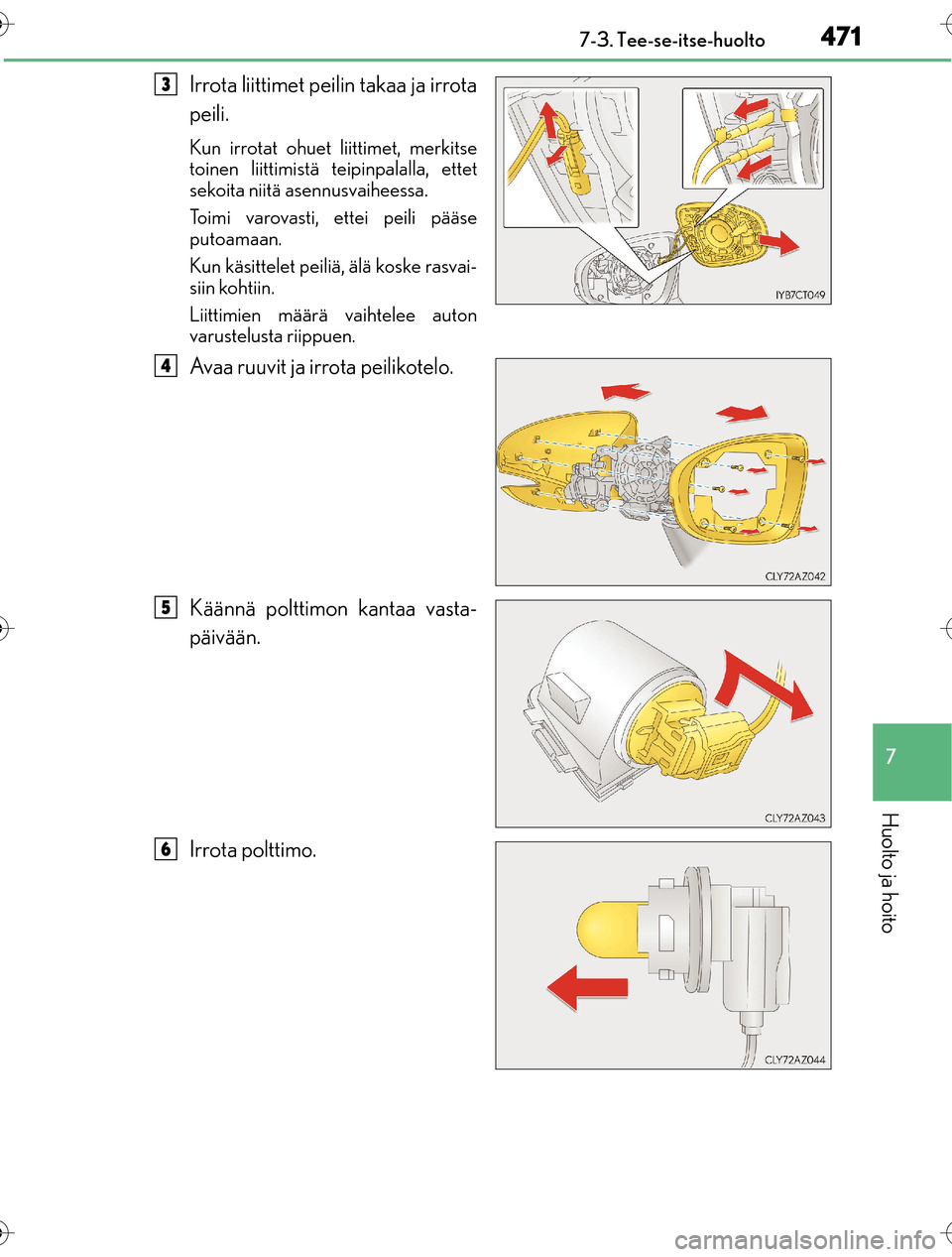

Irrota liittimet peilin takaa ja irrota
peili.
Kun irrotat ohuet liittimet, merkitse
toinen liittimistä te ipinpalalla, ettet
sekoita niitä asennusvaiheessa.
Toimi varovasti, ettei peili pääse
putoamaan.
Kun käsittelet peiliä, älä koske rasvai-
siin kohtiin.
Liittimien määrä vaihtelee auton
varustelusta riippuen.
Avaa ruuvit ja irrota peilikotelo.
Käännä polttimon kantaa vasta-
päivään.
Irrota polttimo.
3
4
5
6
OM76198FI.book Page 471 Wedne sday, March 30, 2016 1:01 PM

4727-3. Tee-se-itse-huolto
OM76198FI

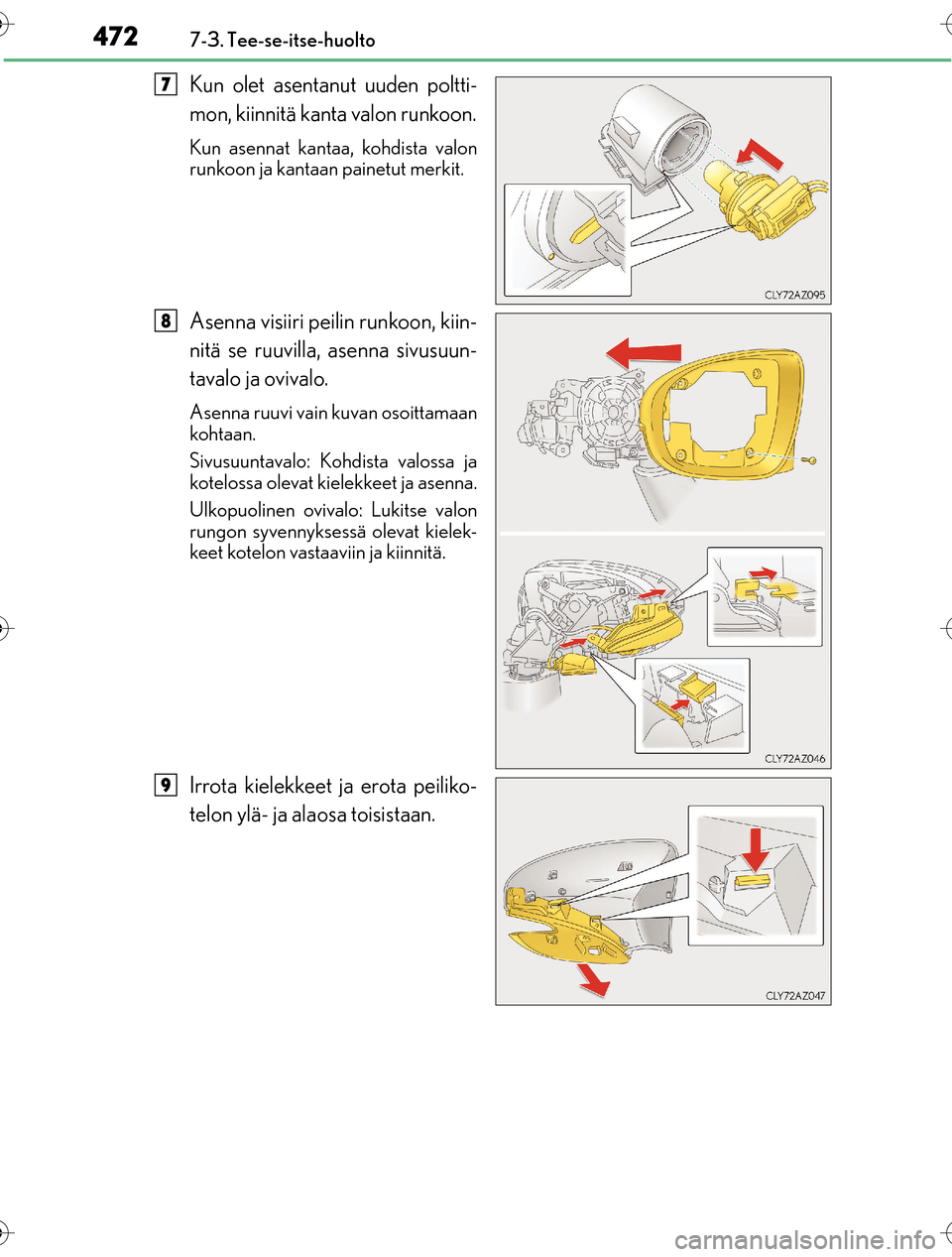

Kun olet asentanut uuden poltti-
mon, kiinnitä kanta valon runkoon.
Kun asennat kantaa, kohdista valon
runkoon ja kantaan painetut merkit.
Asenna visiiri peilin runkoon, kiin-
nitä se ruuvilla, asenna sivusuun-
tavalo ja ovivalo.
Asenna ruuvi vain kuvan osoittamaan
kohtaan.
Sivusuuntavalo: Kohdista valossa ja
kotelossa olevat kielekkeet ja asenna.
Ulkopuolinen ovivalo: Lukitse valon
rungon syvennyksessä olevat kielek-
keet kotelon vastaaviin ja kiinnitä.
Irrota kielekkeet ja erota peiliko-
telon ylä- ja alaosa toisistaan.
7
8
9
OM76198FI.book Page 472 Wednesday, March 30, 2016 1:01 PM

4737-3. Tee-se-itse-huolto
OM76198FI
7
Huolto ja hoito

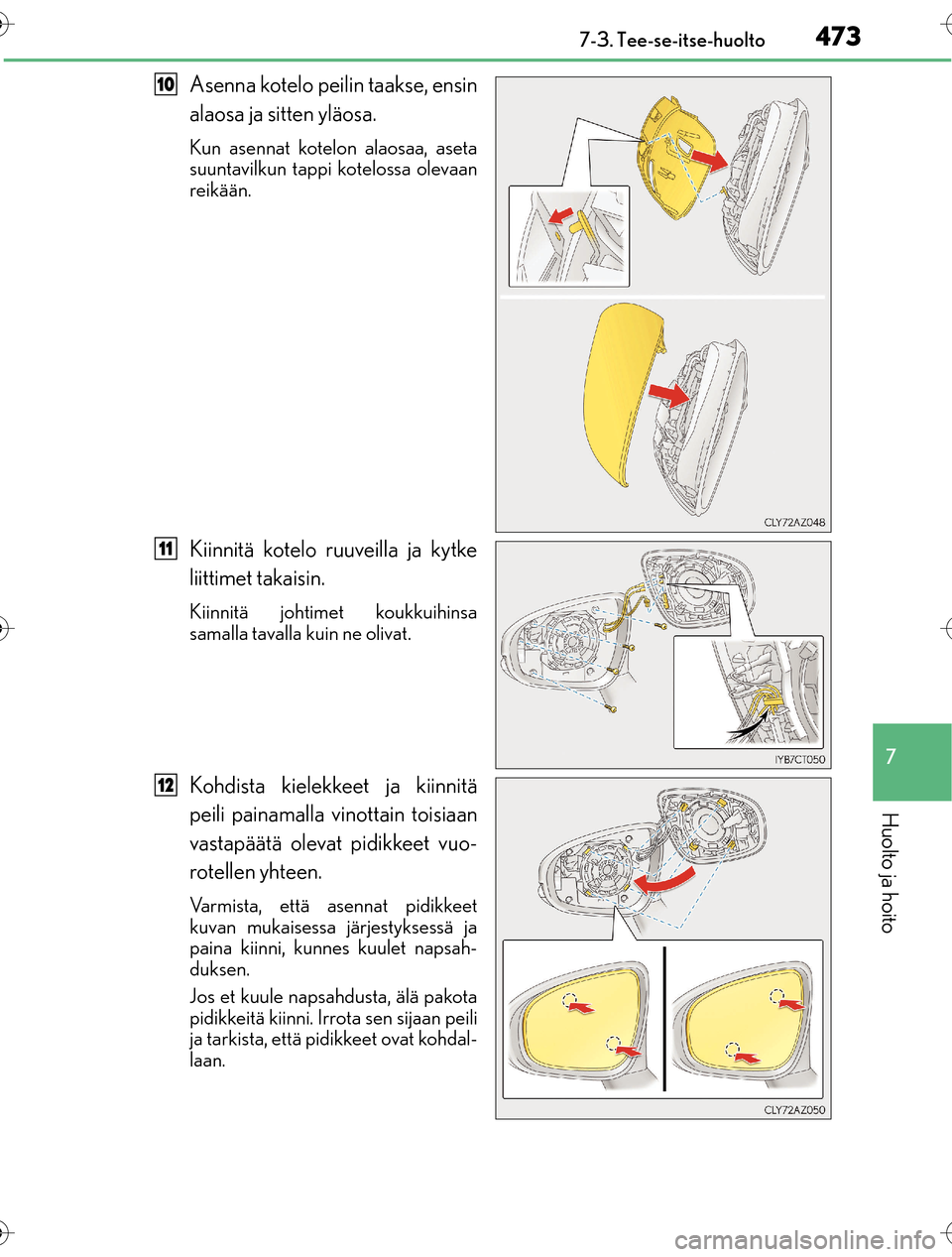

Asenna kotelo peilin taakse, ensin
alaosa ja sitten yläosa.
Kun asennat kotelon alaosaa, aseta
suuntavilkun tappi kotelossa olevaan
reikään.
Kiinnitä kotelo ruuveilla ja kytke
liittimet takaisin.
Kiinnitä johtimet koukkuihinsa
samalla tavalla kuin ne olivat.
Kohdista kielekkeet ja kiinnitä
peili painamalla vinottain toisiaan
vastapäätä olevat pidikkeet vuo-
rotellen yhteen.
Varmista, että asennat pidikkeet
kuvan mukaisessa järjestyksessä ja
paina kiinni, kunnes kuulet napsah-
duksen.
Jos et kuule napsahdusta, älä pakota
pidikkeitä kiinni. Irrota sen sijaan peili
ja tarkista, että pidikkeet ovat kohdal-
laan.
10
11
12
OM76198FI.book Page 473 Wedne sday, March 30, 2016 1:01 PM

4747-3. Tee-se-itse-huolto
OM76198FI

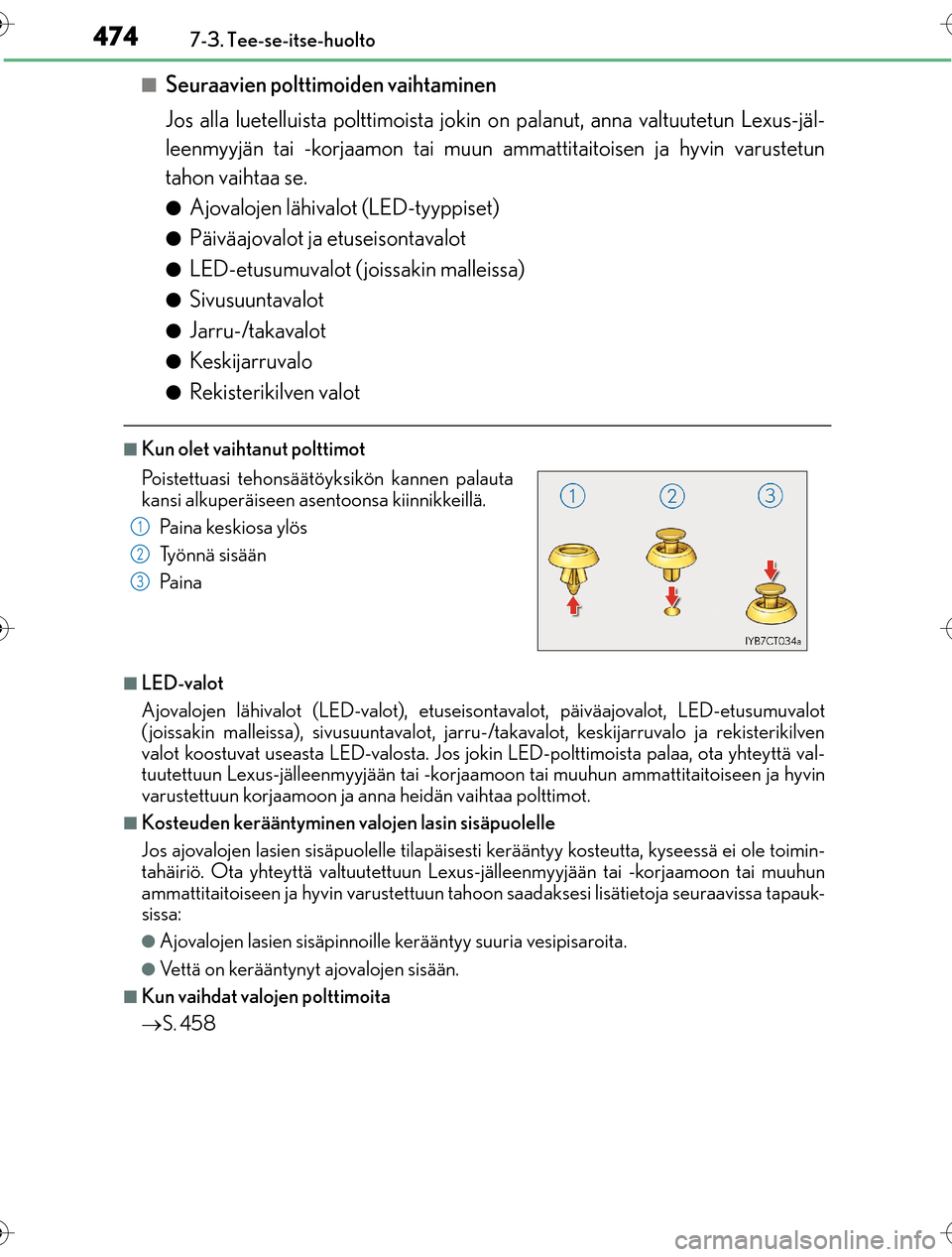

nSeuraavien polttimoiden vaihtaminen
Jos alla luetelluista polttimoista jokin on palanut, anna valtuutetun Lexus-jäl-
leenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun
tahon vaihtaa se.
lAjovalojen lähivalo t (LED-tyyppiset)
lPäiväajovalot ja etuseisontavalot
lLED-etusumuvalot ( joissakin malleissa)
lSivusuuntavalot
lJarru-/takavalot
lKeskijarruvalo
lRekisterikilven valot
nKun olet vaihtanut polttimot
nLED-valot
Ajovalojen lähivalot (LED-valot), etuseisontavalot, päiväajovalot, LED-etusumuvalot
( joissakin malleissa), sivusuuntavalot, jarru-/takavalot, keskijarruvalo ja rekisterikilven
valot koostuvat useasta LED-valosta. Jos jokin LED-polttimoista palaa, ota yhteyttä val-
tuutettuun Lexus-jälleenmyyjään tai -korjaam oon tai muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon ja anna heidän vaihtaa polttimot.
nKosteuden kerääntyminen valojen lasin sisäpuolelle
Jos ajovalojen lasien sisäpuolelle tilapäisesti kerääntyy kosteutta, kyseessä ei ole toimin-
tahäiriö. Ota yhteyttä valtuutettuun Lexu s-jälleenmyyjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varu stettuun tahoon saadaksesi lisätietoja seuraavissa tapauk-
sissa:
lAjovalojen lasien sisäpinnoille kerääntyy suuria vesipisaroita.
lVettä on kerääntynyt ajovalojen sisään.
nKun vaihdat valojen polttimoita
S. 458
Poistettuasi tehonsäätö
yksikön kannen palauta
kansi alkuperäiseen asentoonsa kiinnikkeillä.
Pa i n a ke s k i o s a y l ö s
Työnnä sisään
Pa i n a
1
2
3
OM76198FI.book Page 474 Wedne sday, March 30, 2016 1:01 PM

4757-3. Tee-se-itse-huolto
OM76198FI
7
Huolto ja hoito

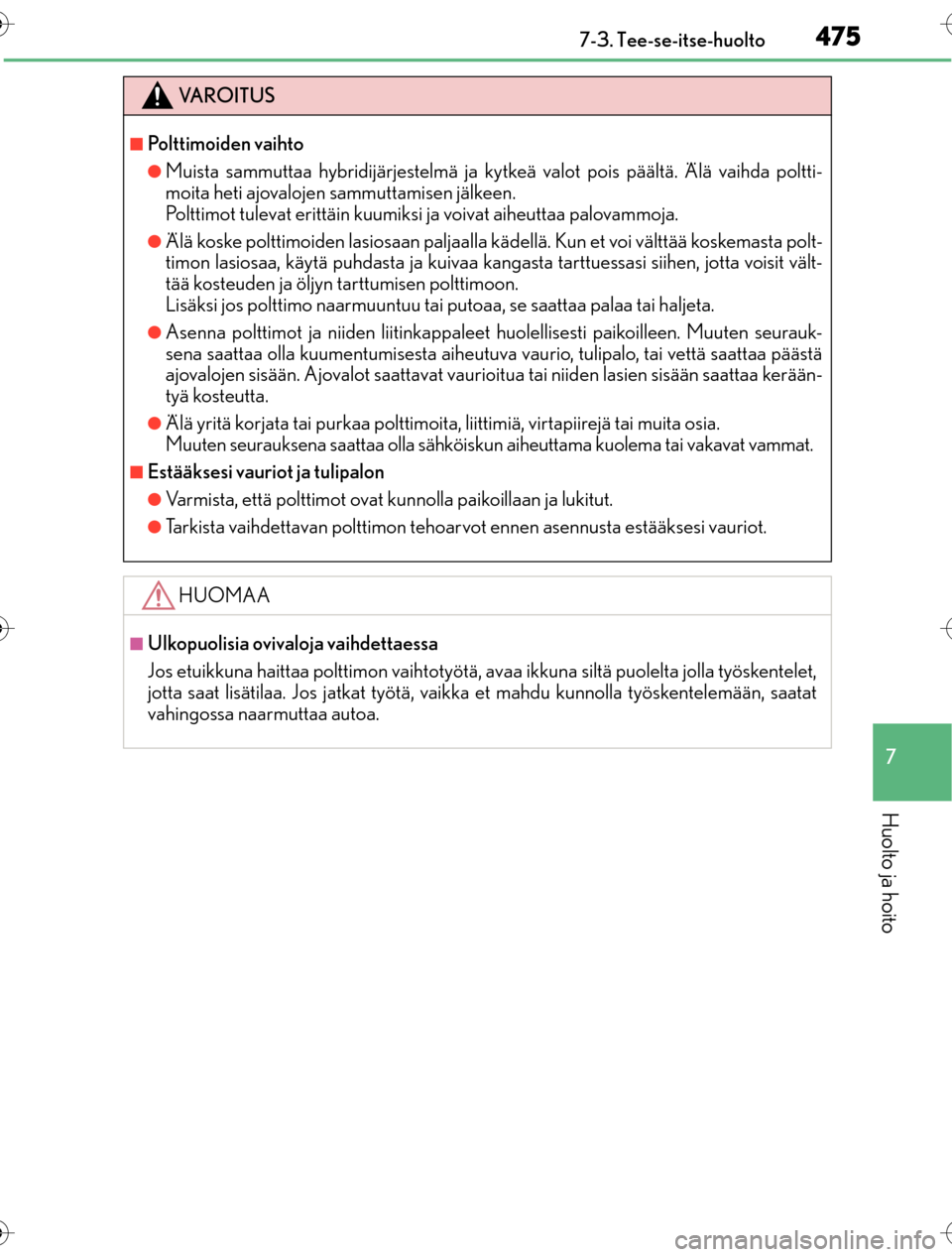

VA R O I T U S
nPolttimoiden vaihto
lMuista sammuttaa hybridijärjestelmä ja kytk eä valot pois päältä. Älä vaihda poltti-
moita heti ajovalojen sammuttamisen jälkeen.
Polttimot tulevat erittäin kuumiksi ja voivat aiheuttaa palovammoja.
lÄlä koske polttimoiden lasiosaan paljaalla kä dellä. Kun et voi välttää koskemasta polt-
timon lasiosaa, käytä puhdasta ja kuivaa kangas ta tarttuessasi siihen, jotta voisit vält-
tää kosteuden ja öljyn tarttumisen polttimoon.
Lisäksi jos polttimo naarmuuntuu tai putoaa, se saattaa palaa tai haljeta.
lAsenna polttimot ja niiden liitinkappaleet huolellisesti paikoilleen. Muuten seurauk-
sena saattaa olla kuumentumisesta aiheutuva vaurio, tulipalo, tai vettä saattaa päästä
ajovalojen sisään. Ajovalot saattavat vaurioit ua tai niiden lasien sisään saattaa kerään-
tyä kosteutta.
lÄlä yritä korjata tai purkaa polttimoita, liittimiä, virtapiirejä tai muita osia.
Muuten seurauksena saattaa olla sähköisk un aiheuttama kuolema tai vakavat vammat.
nEstääksesi vauriot ja tulipalon
lVarmista, että polttimot ovat kunnolla paikoillaan ja lukitut.
lTarkista vaihdettavan polttimon tehoarvot ennen asennusta estääksesi vauriot.
HUOMAA
nUlkopuolisia ovivaloja vaihdettaessa
Jos etuikkuna haittaa polttimon vaihtotyötä, av aa ikkuna siltä puolelta jolla työskentelet,
jotta saat lisätilaa. Jos jatkat työtä, vaikka et mahdu kunnolla työskentelemään, saatat
vahingossa naarmuttaa autoa.
OM76198FI.book Page 475 Wedne sday, March 30, 2016 1:01 PM

4767-3. Tee-se-itse-huolto
OM76198FI
OM76198FI.book Page 476 Wednesday, March 30, 2016 1:01 PM

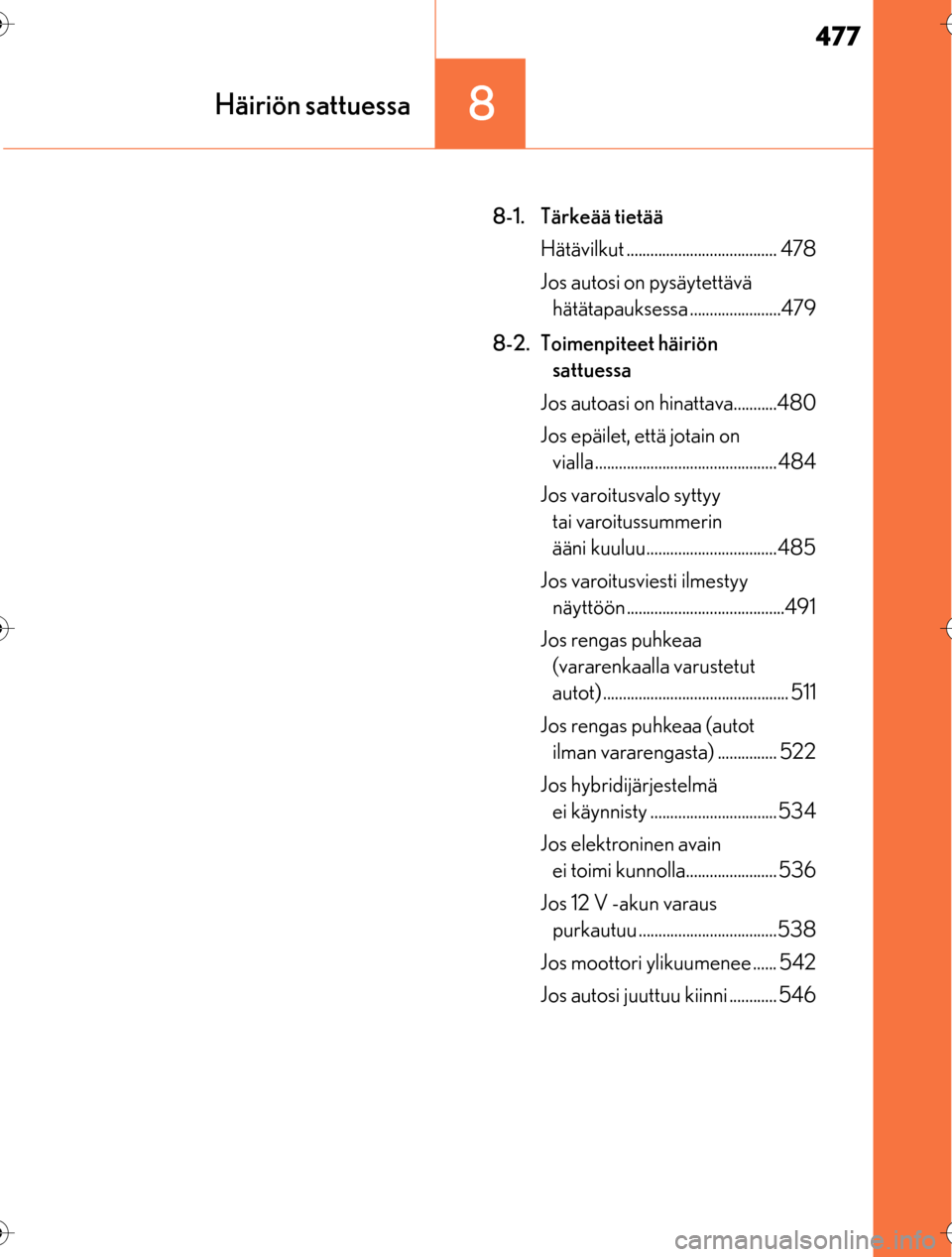

477
8Häiriön sattuessa
OM76198FI
8-1. Tärkeää tietääHätävilkut ...................................... 478
Jos autosi on pysäytettävä hätätapauksessa .......................479
8-2. Toimenpiteet häiriön sattuessa
Jos autoasi on hinattava...........480
Jos epäilet, että jotain on vialla.............................................. 484
Jos varoitusvalo syttyy tai varoitussummerin
ääni kuuluu.................................485
Jos varoitusviesti ilmestyy näyttöön ........................................491
Jos rengas puhkeaa (vararenkaalla varustetut
autot) ............................................... 511
Jos rengas puhkeaa (autot ilman vararengasta) ............... 522
Jos hybridijärjestelmä ei käynnisty ................................ 534
Jos elektroninen avain ei toimi kunnolla....................... 536
Jos 12 V -akun varaus purkautuu ...................................538
Jos moottori ylikuumenee ...... 542
Jos autosi juuttuu kiinni ............ 546
OM76198FI.book Page 477 Wedne sday, March 30, 2016 1:01 PM

4788-1. Tärkeää tietää
OM76198FI

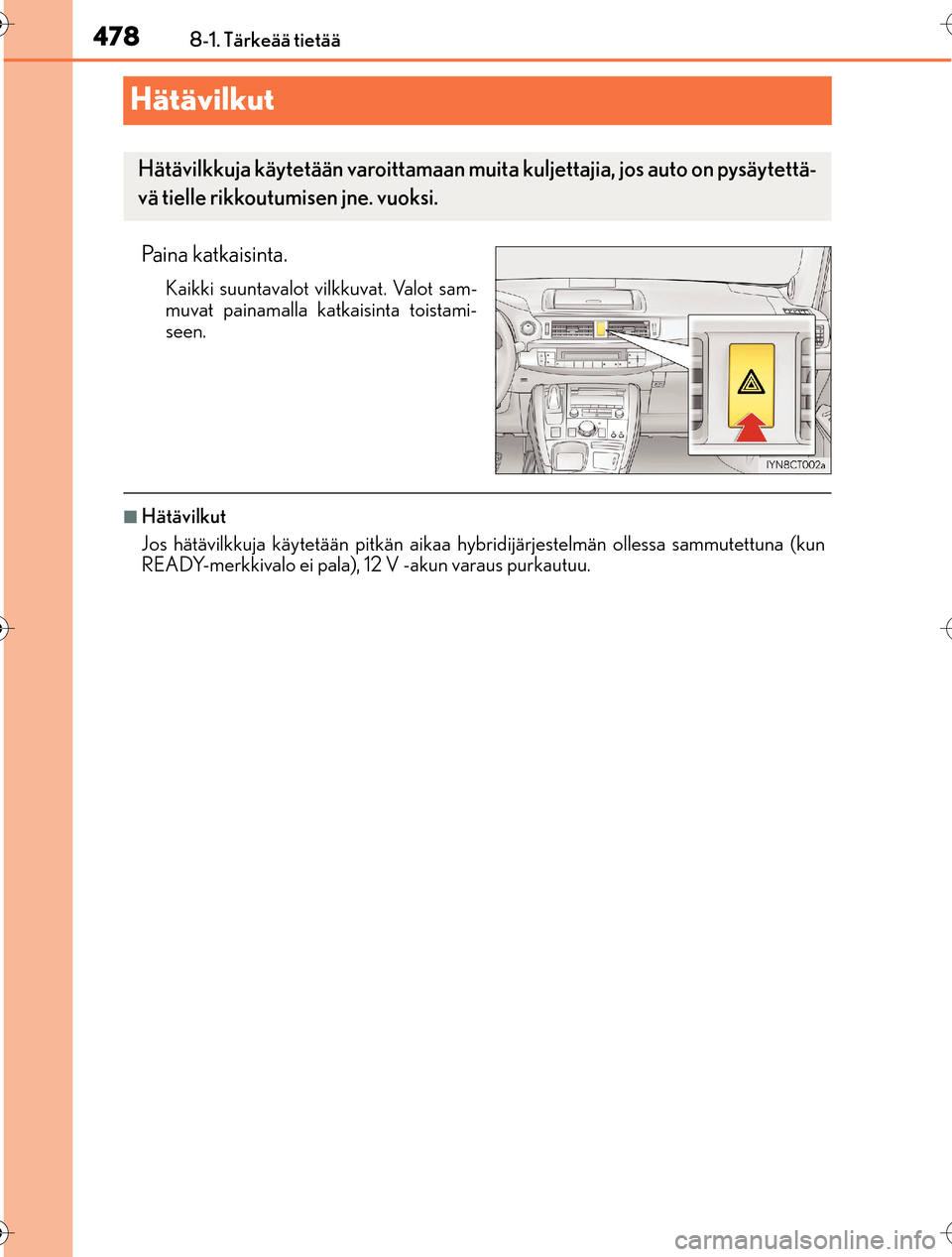

Hätävilkut
Paina katkaisinta.
Kaikki suuntavalot vilkkuvat. Valot sam-
muvat painamalla katkaisinta toistami-
seen.
nHätävilkut
Jos hätävilkkuja käytetään pitk än aikaa hybridijärjestelmän ollessa sammutettuna (kun
READY-merkkivalo ei pala), 12 V -akun varaus purkautuu.
Hätävilkkuja käytetään varoittamaan muit a kuljettajia, jos auto on pysäytettä-
vä tielle rikkoutumisen jne. vuoksi.
OM76198FI.book Page 478 Wedne sday, March 30, 2016 1:01 PM

479
8
8-1. Tärkeää tietää
Häiriön sattuessa
OM76198FI

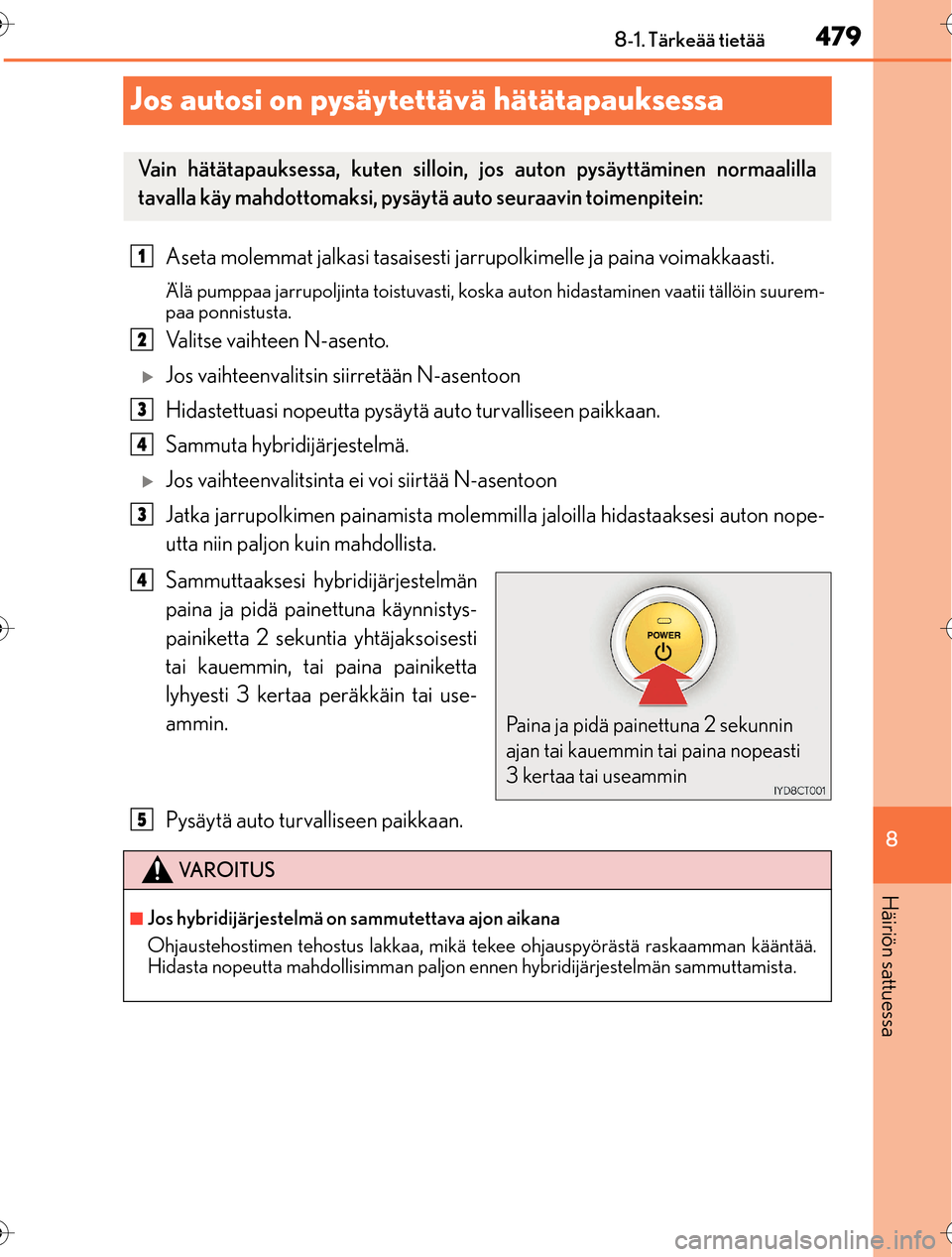

Jos autosi on pysäytettävä hätätapauksessa
Aseta molemmat jalkasi tasaisesti jarrupolkimelle ja paina voimakkaasti.
Älä pumppaa jarrupoljinta toistuvasti, kosk
a auton hidastaminen vaatii tällöin suurem-
paa ponnistusta.
Valitse vaihteen N-asento.
Jos vaihteenvalitsin siirretään N-asentoon
Hidastettuasi nopeutta pysäytä auto turvalliseen paikkaan.
Sammuta hybridijärjestelmä.
Jos vaihteenvalitsinta ei voi siirtää N-asentoon
Jatka jarrupolkimen painamista molemmilla jaloilla hidastaaksesi auton nope-
utta niin paljon kuin mahdollista.
Sammuttaaksesi hybridijärjestelmän
paina ja pidä painettuna käynnistys-
painiketta 2 sekuntia yhtäjaksoisesti
tai kauemmin, tai paina painiketta
lyhyesti 3 kertaa peräkkäin tai use-
ammin.
Pysäytä auto turvalliseen paikkaan.
Vain hätätapauksessa, kuten silloin, jos auton pysäyttäminen normaalilla
tavalla käy mahdottomaksi, pysäyt ä auto seuraavin toimenpitein:
1
2
3
4
3
Paina ja pidä painettuna 2 sekunnin
ajan tai kauemmin tai paina nopeasti
3 kertaa tai useammin
4
VA R O I T U S
nJos hybridijärjestelmä on sammutettava ajon aikana
Ohjaustehostimen tehostus lakkaa, mikä tekee ohjauspyörästä raskaamman kääntää.
Hidasta nopeutta mahdollisimman paljon ennen hybridijärjestelmän sammuttamista.
5
OM76198FI.book Page 479 Wedne sday, March 30, 2016 1:01 PM

4808-2. Toimenpiteet häiriön sattuessa
OM76198FI

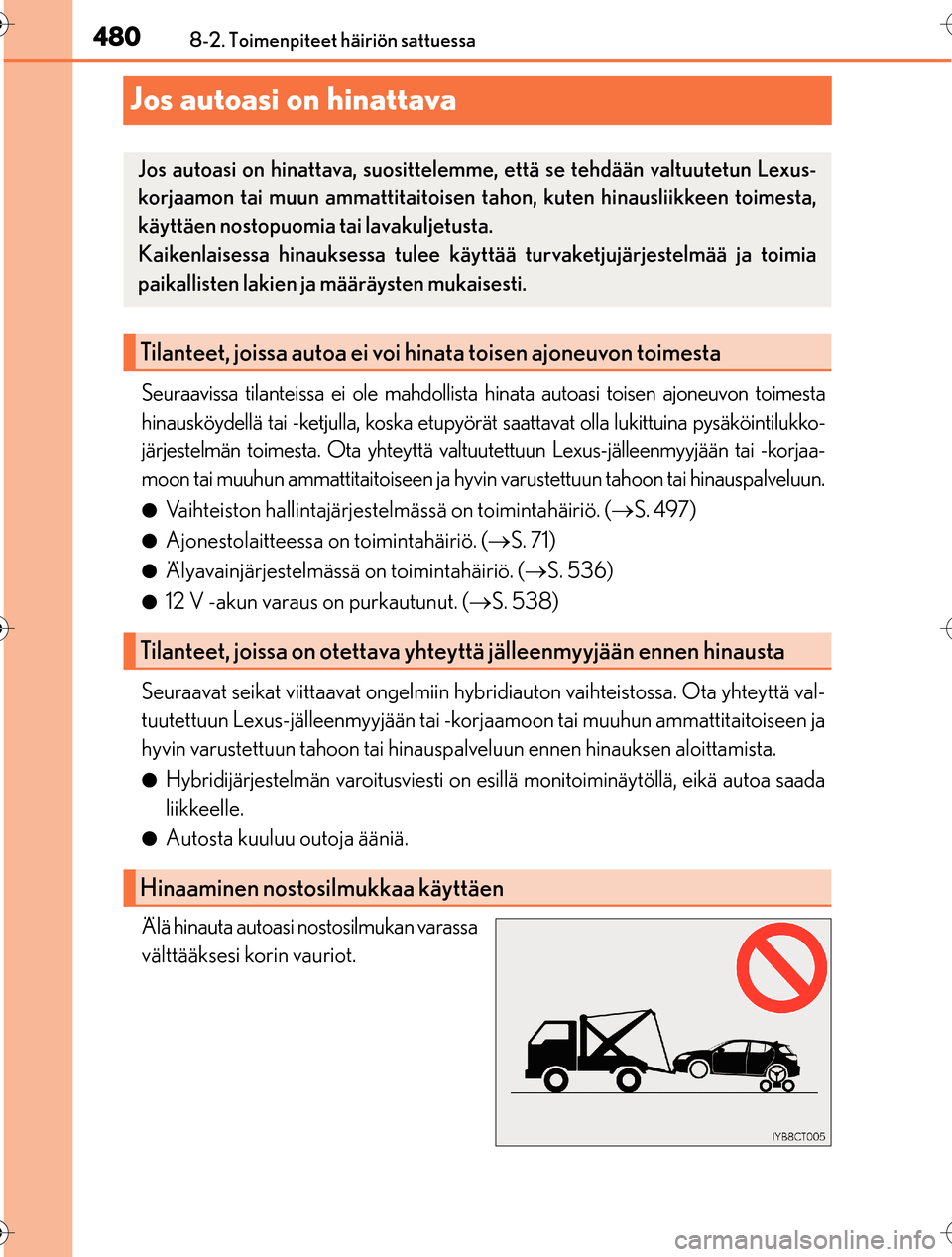

Jos autoasi on hinattava
Seuraavissa tilanteissa ei ole mahdollista hinata autoasi toisen ajoneuvon toimesta
hinausköydellä tai -ketjulla, koska etupyörät saattavat olla lukittuina pysäköintilukko-
järjestelmän toimesta. Ota yhteyttä valtuutettuun Lexus-jälleenmyyjään tai -korjaa-
moon tai muuhun ammattitaitoiseen ja hyvi n varustettuun tahoon tai hinauspalveluun.
lVaihteiston hallintajärjestelmässä on toimintahäiriö. ( S. 497)
lAjonestolaitteessa on toimintahäiriö. ( S. 71)
lÄlyavainjärjestelmässä on toimintahäiriö. ( S. 536)
l12 V -akun varaus on purkautunut. ( S. 538)
Seuraavat seikat viittaavat ongelmiin hybr idiauton vaihteistossa. Ota yhteyttä val-
tuutettuun Lexus-jälleenmyyjään tai -kor jaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun tahoon tai hinauspalveluun ennen hinauksen aloittamista.
lHybridijärjestelmän varoitusviesti on es illä monitoiminäytöllä, eikä autoa saada
liikkeelle.
lAutosta kuuluu outoja ääniä.
Älä hinauta autoasi nostosilmukan varassa
välttääksesi korin vauriot.
Jos autoasi on hinattava, suosittelemme, että se tehdään valtuutetun Lexus-
korjaamon tai muun ammattitaitoisen tahon, kuten hi nausliikkeen toimesta,
käyttäen nostopuomia tai lavakuljetusta.
Kaikenlaisessa hinauksessa tulee käyttää turvaketjujärjestelmää ja toimia
paikallisten lakien ja määräysten mukaisesti.
Tilanteet, joissa autoa ei voi hinata toisen ajoneuvon toimesta
Tilanteet, joissa on otettava yhteyttä jälleenmyyjään ennen hinausta
Hinaaminen nostosilmukkaa käyttäen
