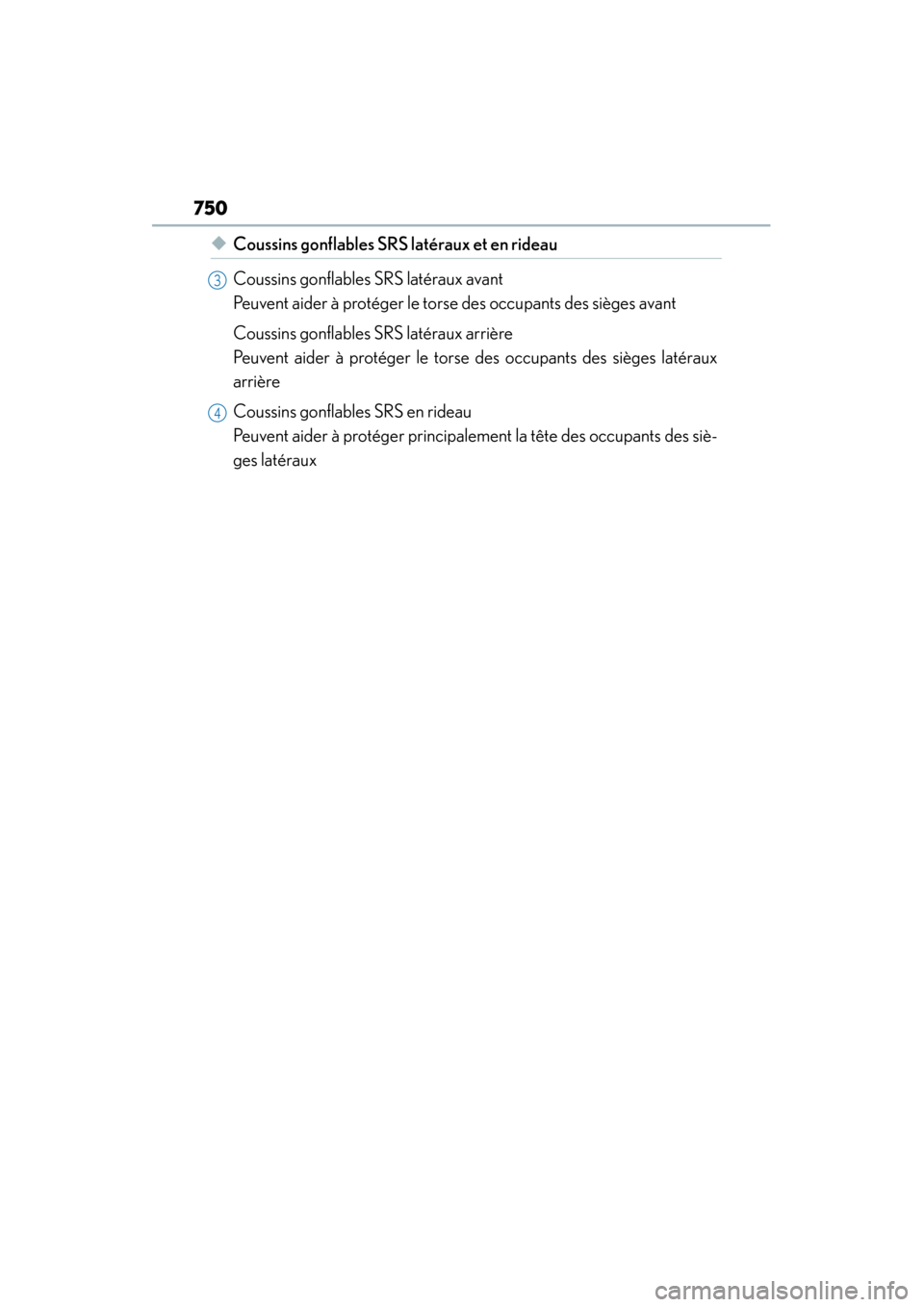

◆Coussins gonflables SRS latéraux et en rideau
Coussins gonflables SRS latéraux avant
Peuvent aider à protéger le torse des occupants des sièges avant
Coussins gonflables SRS latéraux arrière
Peuvent aider à protéger le torse des occupants des sièges latéraux
arrière
Coussins gonflables SRS en rideau
Peuvent aider à protéger principalement la tête des occupants des siè-
ges latéraux
3
4

ES350_300h_OM_OM33B36U_(U)
751
10
For owners
Composants du système de coussins gonflables SRS
Système de classification de
l’occupant du siège du passager
avant (ECU et capteurs)
Capteurs de choc latéral (por-
tières avant)
Coussins gonflables de protec-
tion des genoux
Coussin gonflable du passager
avant
Coussins gonflables en rideau
Voyants “AIR BAG ON” et “AIR
BAG OFF”
Dispositifs de tension et limi-
teurs de force des ceintures de
sécurité
Capteurs de choc latéral (avant)Coussins gonflables latéraux
avant
Lampe témoin SRS
Coussin gonflable du conduc-
teur
Coussins gonflables latéraux
arrière
Capteurs de choc latéral
(arrière)
Contacteur de boucle de cein-
ture de sécurité du conducteur
Module de capteur de coussin
gonflable
Contacteur de boucle de cein-
ture de sécurité du passager
avant
Capteurs de choc avant1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

752
ES350_300h_OM_OM33B36U_(U)

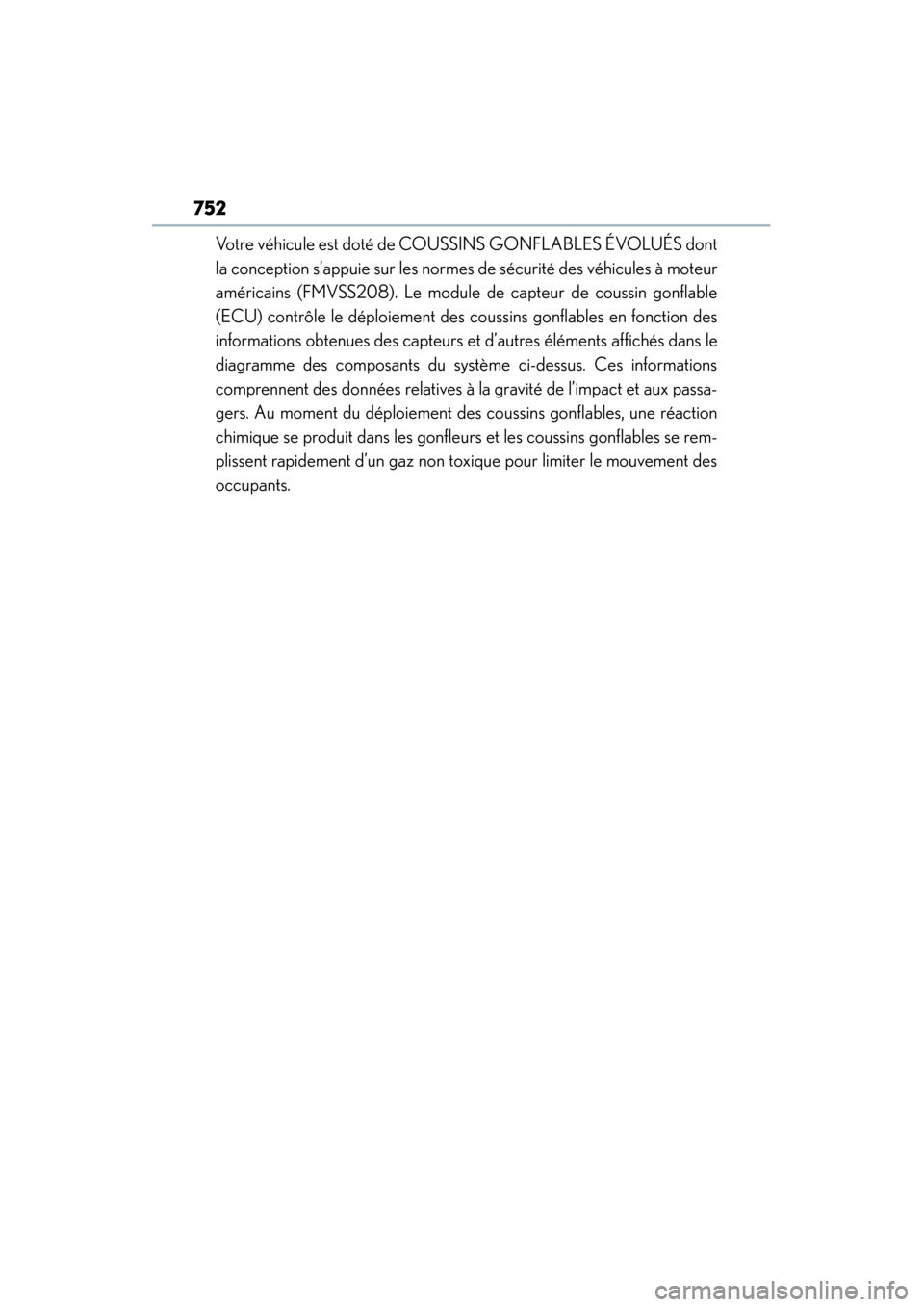

Votre véhicule est doté de COUSSINS GONFLABLES ÉVOLUÉS dont
la conception s’appuie sur les normes de sécurité des véhicules à moteur
américains (FMVSS208). Le module de capteur de coussin gonflable
(ECU) contrôle le déploiement des coussins gonflables en fonction des
informations obtenues des capteurs et d’autres éléments affichés dans le
diagramme des composants du système ci-dessus. Ces informations
comprennent des données relatives à la gravité de l’impact et aux passa-
gers. Au moment du déploiement des coussins gonflables, une réaction
chimique se produit dans les gonfleurs et les coussins gonflables se rem-
plissent rapidement d’un gaz non toxique pour limiter le mouvement des
occupants.

ES350_300h_OM_OM33B36U_(U)
753
10
For owners

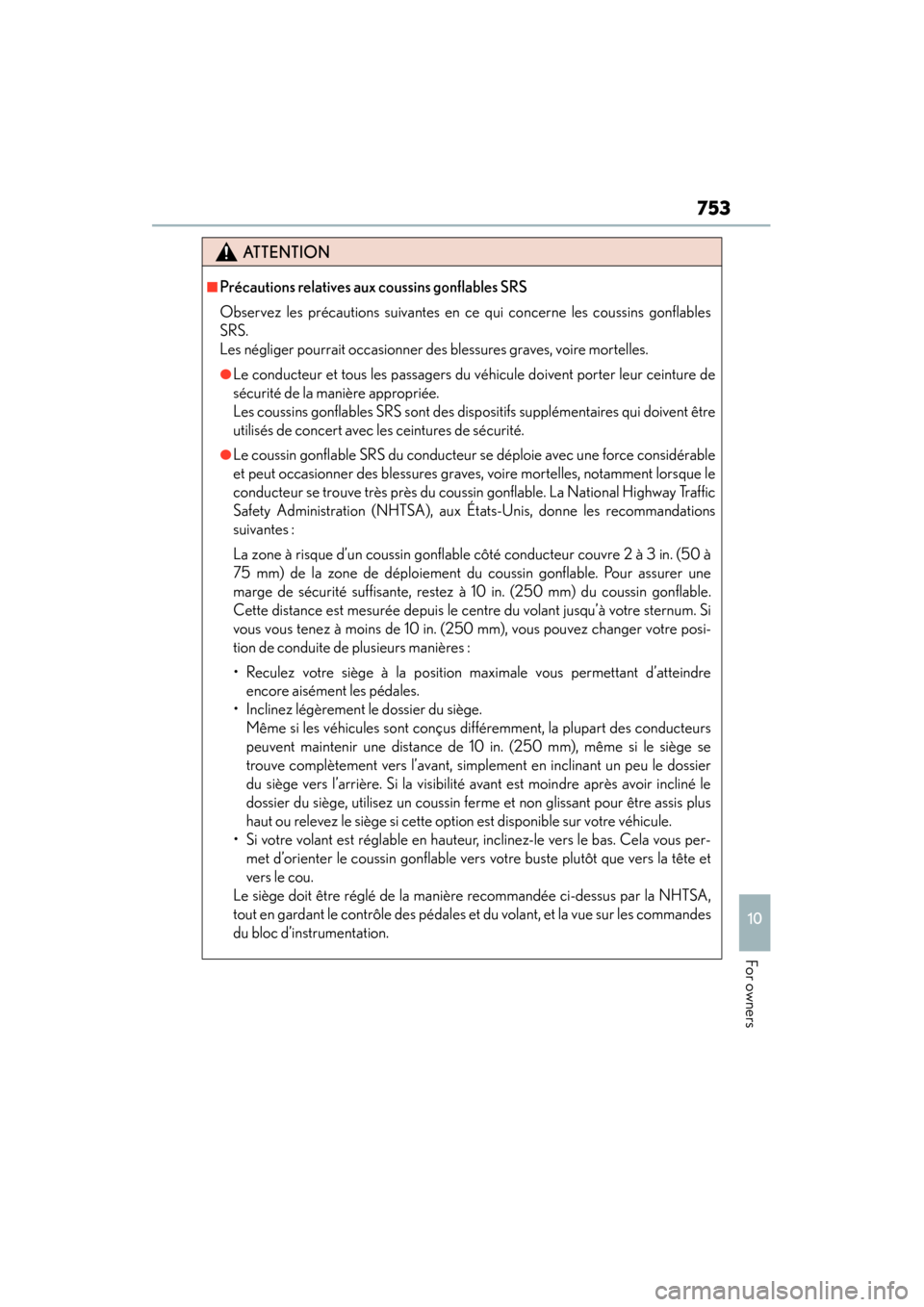

ATTENTION
■Précautions relatives aux coussins gonflables SRS
Observez les précautions suivantes en ce qui concerne les coussins gonflables
SRS.
Les négliger pourrait occasionner des blessures graves, voire mortelles.
●Le conducteur et tous les passagers du véhicule doivent porter leur ceinture de
sécurité de la manière appropriée.
Les coussins gonflables SRS sont des dispositifs supplémentaires qui doivent être
utilisés de concert avec les ceintures de sécurité.
●Le coussin gonflable SRS du conducteur se déploie avec une force considérable
et peut occasionner des blessures graves, voire mortelles, notamment lorsque le
conducteur se trouve très près du coussin gonflable. La National Highway Traffic
Safety Administration (NHTSA), aux États-Unis, donne les recommandations
suivantes :
La zone à risque d’un coussin gonflable côté conducteur couvre 2 à 3 in. (50 à
75 mm) de la zone de déploiement du coussin gonflable. Pour assurer une
marge de sécurité suffisante, restez à 10 in. (250 mm) du coussin gonflable.
Cette distance est mesurée depuis le centre du volant jusqu’à votre sternum. Si
vous vous tenez à moins de 10 in. (250 mm), vous pouvez changer votre posi-
tion de conduite de plusieurs manières :
• Reculez votre siège à la position maximale vous permettant d’atteindre encore aisément les pédales.
• Inclinez légèrement le dossier du siège. Même si les véhicules sont conçus différemment, la plupart des conducteurs
peuvent maintenir une distance de 10 in. (250 mm), même si le siège se
trouve complètement vers l’avant, simplement en inclinant un peu le dossier
du siège vers l’arrière. Si la visibilité avant est moindre après avoir incliné le
dossier du siège, utilisez un coussin ferme et non glissant pour être assis plus
haut ou relevez le siège si cette option est disponible sur votre véhicule.
• Si votre volant est réglable en hauteur, inclinez-le vers le bas. Cela vous per- met d’orienter le coussin gonflable vers votre buste plutôt que vers la tête et
vers le cou.
Le siège doit être réglé de la manière recommandée ci-dessus par la NHTSA,
tout en gardant le contrôle des pédales et du volant, et la vue sur les commandes
du bloc d’instrumentation.

754
ES350_300h_OM_OM33B36U_(U)
ATTENTION
■Précautions relatives aux coussins gonflables SRS
●Le coussin gonflable SRS du passager avant se déploie également avec une
force considérable et peut occasionner des blessures graves, voire mortelles,
notamment lorsque le passager avant se trouve très près du coussin gonflable. Le
siège du passager avant doit se trouver le plus loin possible du coussin gonflable
et le dossier doit être réglé de manière à ce que le passager avant soit assis bien
droit.
●Le déploiement d’un coussin gonflable risque d’infliger des blessures graves,
voire mortelles, aux bébés et aux enfants mal assis ou mal attachés. Un bébé ou
un enfant trop petit pour utiliser une ceinture de sécurité doit être correctement
retenu à l’aide d’un dispositif de retenue pour enfants. Lexus recommande vive-
ment de placer et d’attacher correctement tous les bébés et tous les enfants sur
les sièges arrière du véhicule à l’aide de dispositifs de retenue adaptés. Les sièges
arrière sont plus sécuritaires pour les bébés et les enfants que le siège du passa-
ger avant. ( →P. 5 8 )
●Si la rallonge de ceinture de sécurité a été
reliée à la boucle des ceintures de sécurité
des sièges avant sans avoir été attachée à la
plaque de blocage des ceintures de sécu-
rité, les coussins gonflables SRS avant con-
sidéreront que le conducteur et le passager
avant portent tout de même leur ceinture
même si elles ne sont pas attachées. Les
coussins gonflables SRS avant peuvent
alors ne pas s’activer correctement lors
d’une collision, ce qui représente un risque
de blessures graves, voire mortelles. Bou-
clez toujours votre ceinture de sécurité
lorsque vous utilisez la rallonge.

ES350_300h_OM_OM33B36U_(U)
755
10
For owners
ATTENTION
■Précautions relatives aux coussins gonflables SRS
●Ne vous asseyez pas sur le bord du siège et
ne vous appuyez pas sur le tableau de bord.
●Ne laissez pas un enfant se tenir face au
coussin gonflable SRS du passager avant ni
s’asseoir sur les genoux d’un passager
avant.
●Ne laissez pas les occupants du siège avant
tenir des objets sur leurs genoux.
●Ne vous appuyez pas sur la portière ou sur
le longeron du toit, ni sur les montants
avant, latéraux ou arrière.
●Ne laissez personne s’agenouiller face à la
portière sur le siège du passager ni sortir la
tête ou les mains à l’extérieur du véhicule.

756
ES350_300h_OM_OM33B36U_(U)
ATTENTION
■Précautions relatives aux coussins gonflables SRS
●N’accrochez pas de cintres ni d’objets rigides sur les crochets porte-vêtements.
Tous ces objets pourraient se transformer en projectiles et vous occasionner des
blessures graves, voire mortelles, en cas de déploiement des coussins gonflables
SRS en rideau.
●Si un recouvrement de vinyle est placé sur la zone de déploiement du coussin
SRS de protection des genoux, veillez à le retirer.
●N’utilisez pas d’accessoires recouvrant les parties du siège où les coussins gon-
flables SRS latéraux se déploient, car ceux-ci pourraient nuire au déploiement de
ces coussins. De tels accessoires peuvent empêcher les coussins gonflables laté-
raux de se déployer correctement, rendre le système inopérant ou provoquer
accidentellement le déploiement des coussins gonflables latéraux, occasionnant
des blessures graves, voire mortelles.
●Ne frappez pas et n’appliquez pas une pression importante à l’emplacement des
composants de coussins gonflables SRS.
Vous risqueriez de provoquer un mauvais fonctionnement des coussins gonfla-
bles SRS.
●Ne fixez et n’appuyez rien sur des zones
telles que le tableau de bord, le tampon de
volant, la partie inférieure du bloc d’instru-
mentation et la porte de la boîte à gants.
Ces objets peuvent se transformer en pro-
jectiles lorsque les coussins gonflables SRS
du conducteur, du passager avant ou de
protection des genoux se déploient.
●Ne fixez rien sur les portières, le pare-brise,
les glaces latérales, les montants avant ou
arrière, le longeron du toit et la poignée
d’appui.

ES350_300h_OM_OM33B36U_(U)
757
10
For owners

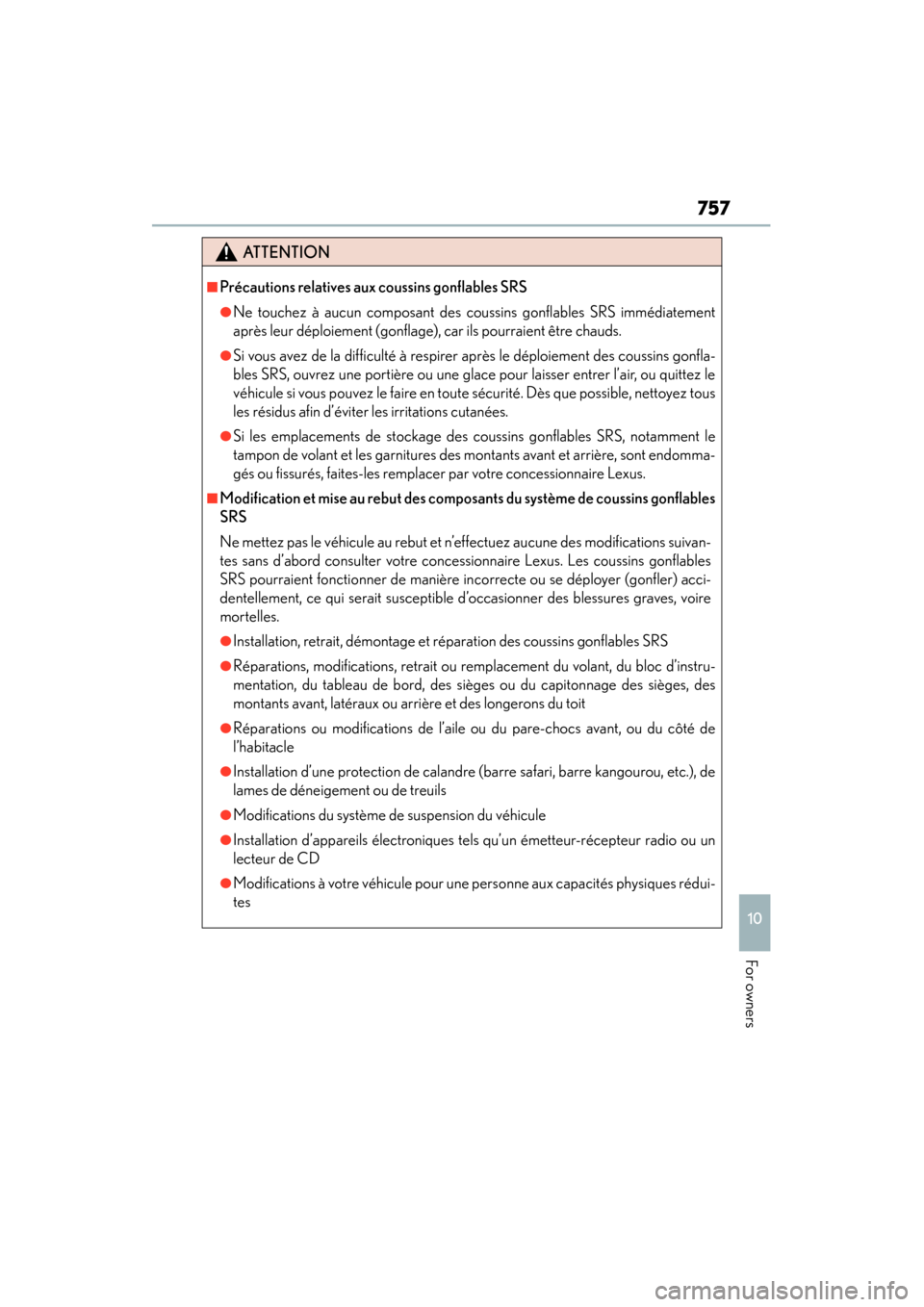

ATTENTION
■Précautions relatives aux coussins gonflables SRS
●Ne touchez à aucun composant des coussins gonflables SRS immédiatement
après leur déploiement (gonflage), car ils pourraient être chauds.
●Si vous avez de la difficulté à respirer après le déploiement des coussins gonfla-
bles SRS, ouvrez une portière ou une glace pour laisser entrer l’air, ou quittez le
véhicule si vous pouvez le faire en toute sécurité. Dès que possible, nettoyez tous
les résidus afin d’éviter les irritations cutanées.
●Si les emplacements de stockage des coussins gonflables SRS, notamment le
tampon de volant et les garnitures des montants avant et arrière, sont endomma-
gés ou fissurés, faites-les remplacer par votre concessionnaire Lexus.
■Modification et mise au re but des composants du système de coussins gonflables
SRS
Ne mettez pas le véhicule au rebut et n’effectuez aucune des modifications suivan-
tes sans d’abord consulter votre concessionnaire Lexus. Les coussins gonflables
SRS pourraient fonctionner de manière incorrecte ou se déployer (gonfler) acci-
dentellement, ce qui serait susceptible d’occasionner des blessures graves, voire
mortelles.
●Installation, retrait, démontage et réparation des coussins gonflables SRS
●Réparations, modifications, retrait ou remplacement du volant, du bloc d’instru-
mentation, du tableau de bord, des sièges ou du capitonnage des sièges, des
montants avant, latéraux ou arrière et des longerons du toit
●Réparations ou modifications de l’aile ou du pare-chocs avant, ou du côté de
l’habitacle
●Installation d’une protection de calandre (barre safari, barre kangourou, etc.), de
lames de déneigement ou de treuils
●Modifications du système de suspension du véhicule
●Installation d’appareils électroniques tels qu’un émetteur-récepteur radio ou un
lecteur de CD
●Modifications à votre véhicule pour une personne aux capacités physiques rédui-
tes

758
ES350_300h_OM_OM33B36U_(U)

759
ES350_300h_OM_OM33B36U_(U)

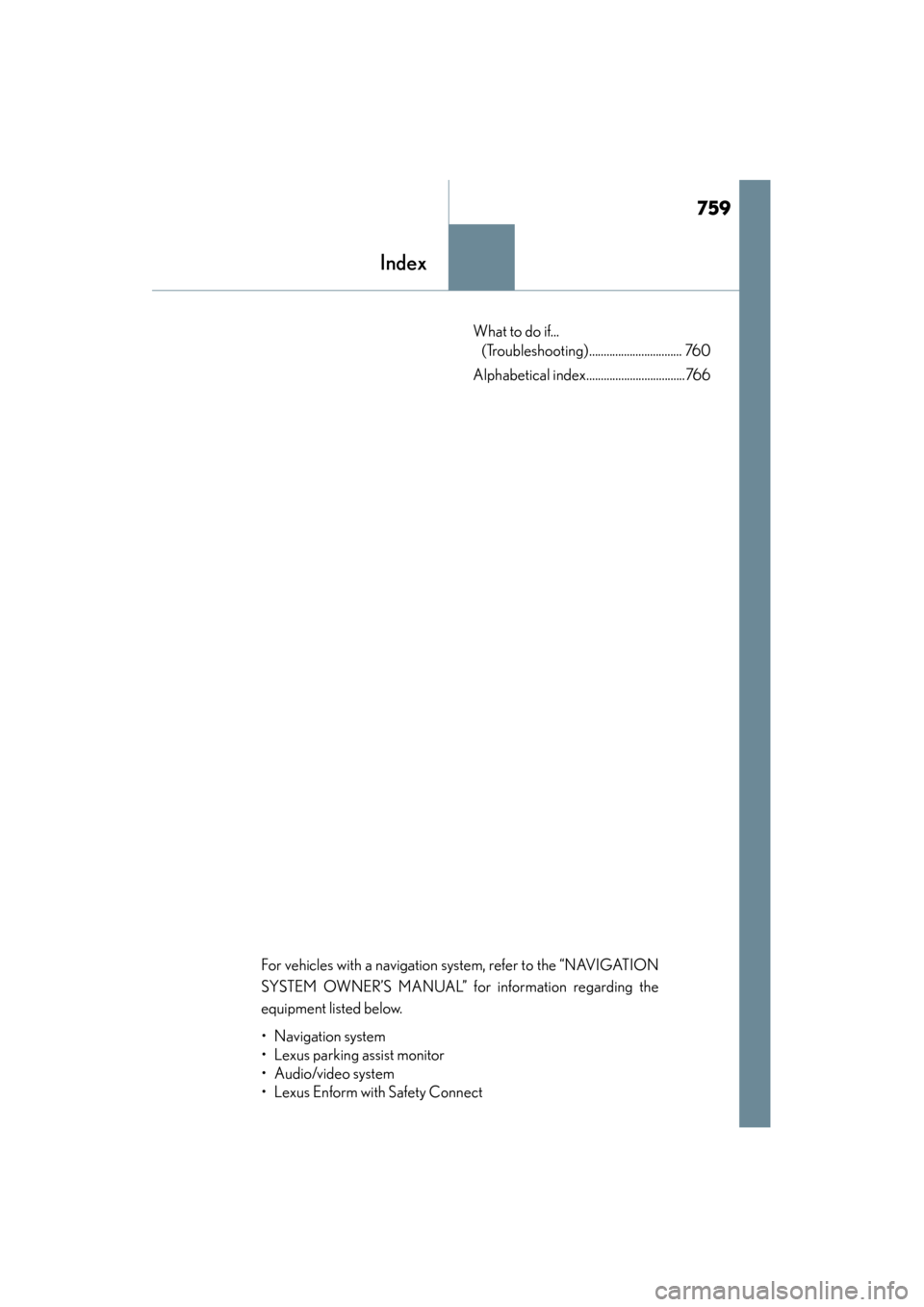

Index
What to do if... (Troubleshooting)................................ 760
Alphabetical index..................................766
For vehicles with a navigation system, refer to the “NAVIGATION
SYSTEM OWNER’S MANUAL” for information regarding the
equipment listed below.
• Navigation system
• Lexus parking assist monitor
• Audio/video system
• Lexus Enform with Safety Connect
