431-1. For safe use
GS350_200t_GS F_OM_OM30E86U_(U)
1
For safety and security
Your vehicle is equipped with ADVANCED AIRBAGS designed based on the
US motor vehicle safety standards (FMVSS208). The airbag sensor assembly
(ECU) controls airbag deployment based on information obtained from the sen-
sors etc. shown in the system components diagram above. This information
includes crash severity and occupant information. As the airbags deploy, a
chemical reaction in the inflators quickly fills the airbags with non-toxic gas to
help restrain the motion of the occupants.
SRS airbag system components
Front passenger occupant classifi-
cation system (ECU and sensors)
Side impact sensors (front doors)
Knee airbags
Front passenger airbag
Curtain shield airbags
“AIR BAG ON” and “AIR BAG
OFF” indicator lights
Seat belt pretensioners and force
limiters
Side impact sensors (front)
Front side airbags SRS warning light
Driver airbag
Rear side airbags
Side impact sensors (rear)
Driver’s seat position sensor
Driver’s seat belt buckle switch
Airbag sensor assembly
Front passenger’s seat belt buckle
switch
Front impact sensors1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

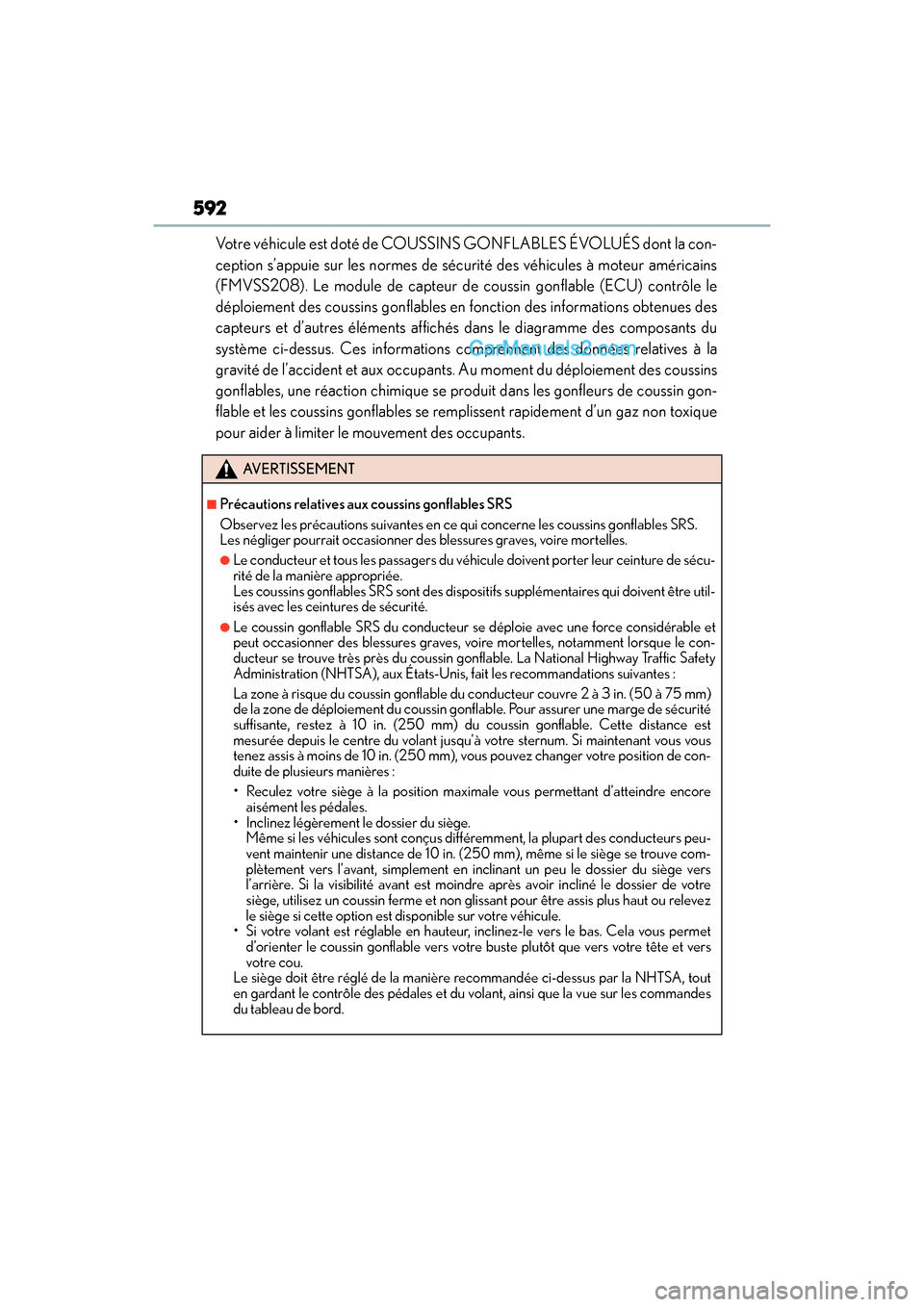

592
GS350_200t_GS F_OM_OM30E86U_(U)
Votre véhicule est doté de COUSSINS GONFLABLES ÉVOLUÉS dont la con-
ception s’appuie sur les normes de sécurité des véhicules à moteur américains
(FMVSS208). Le module de capteur de coussin gonflable (ECU) contrôle le
déploiement des coussins gonflables en fonction des informations obtenues des
capteurs et d’autres éléments affichés dans le diagramme des composants du
système ci-dessus. Ces informations comprennent des données relatives à la
gravité de l’accident et aux occupants. Au moment du déploiement des coussins
gonflables, une réaction chimique se produit dans les gonfleurs de coussin gon-
flable et les coussins gonflables se remplissent rapidement d’un gaz non toxique
pour aider à limiter le mouvement des occupants.
AVERTISSEMENT
■Précautions relatives aux coussins gonflables SRS
Observez les précautions suivantes en ce qui concerne les coussins gonflables SRS.
Les négliger pourrait occasionner des blessures graves, voire mortelles.
●Le conducteur et tous les passagers du véhi cule doivent porter leur ceinture de sécu-
rité de la manière appropriée.
Les coussins gonflables SRS sont des dispositifs supplémentaires qui doivent être util-
isés avec les ceintures de sécurité.
●Le coussin gonflable SRS du conducteur se déploie avec une force considérable et
peut occasionner des blessures graves, voire mortelles, notamment lorsque le con-
ducteur se trouve très près du coussin gonflable. La National Highway Traffic Safety
Administration (NHTSA), aux États-Unis , fait les recommandations suivantes :
La zone à risque du coussin gonflable du conducteur couvre 2 à 3 in. (50 à 75 mm)
de la zone de déploiement du coussin gonflable. Pour assurer une marge de sécurité
suffisante, restez à 10 in. (250 mm) du coussin gonflable. Cette distance est
mesurée depuis le centre du volant jusqu’à votre sternum. Si maintenant vous vous
tenez assis à moins de 10 in. (250 mm), vous pouvez changer votre position de con-
duite de plusieurs manières :
• Reculez votre siège à la position maximale vous permettant d’atteindre encore aisément les pédales.
• Inclinez légèrement le dossier du siège. Même si les véhicules sont conçus diff éremment, la plupart des conducteurs peu-
vent maintenir une distance de 10 in. (250 mm), même si le siège se trouve com-
plètement vers l’avant, simplement en inclinant un peu le dossier du siège vers
l’arrière. Si la visibilité avant est moindr e après avoir incliné le dossier de votre
siège, utilisez un coussin ferme et non glissant pour être assis plus haut ou relevez
le siège si cette option est disponible sur votre véhicule.
• Si votre volant est réglable en hauteur, inclinez-le vers le bas. Cela vous permet d’orienter le coussin gonflable vers votre buste plutôt que vers votre tête et vers
votre cou.
Le siège doit être réglé de la manière recommandée ci-dessus par la NHTSA, tout
en gardant le contrôle des pédales et du volant, ainsi que la vue sur les commandes
du tableau de bord.
