141
2
2. Přístrojová deska
Přístrojová deska
GS350_200t_GS

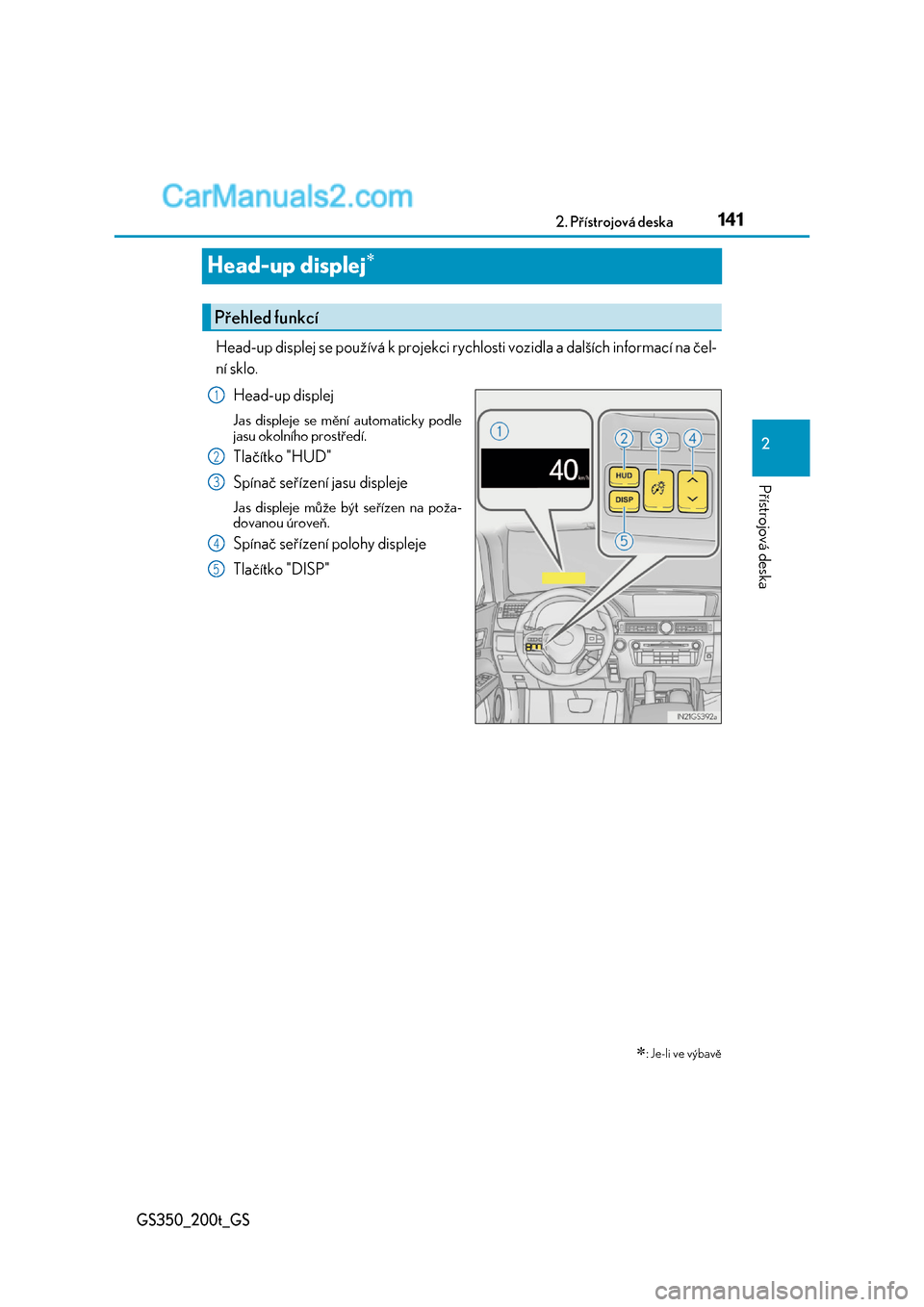

Head-up displej
Head-up displej se používá k projekci rychlosti vozidla a dalších informací na čel-
ní sklo.
Head-up displej
Jas displeje se mění automaticky podle
jasu okolního prostředí.
Tlačítko "HUD"
Spínač seřízení jasu displeje
Jas displeje může být seřízen na poža- dovanou úroveň.
Spínač seřízení polohy displeje
Tlačítko "DISP"
: Je-li ve výbavě
Přehled funkcí
1
2
3
4
5

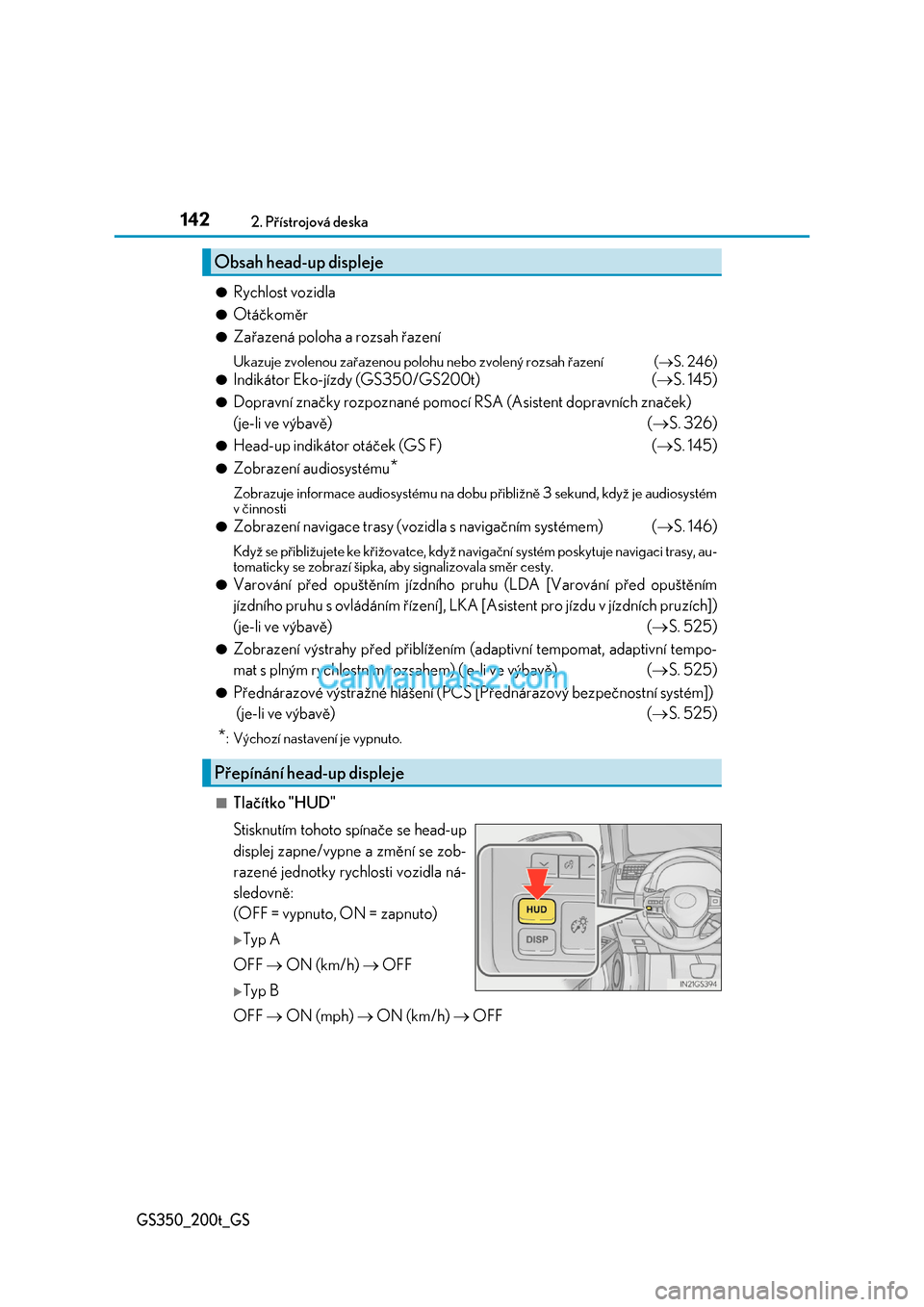

1422. Přístrojová deska
GS350_200t_GS
●Rychlost vozidla
●Otáčkoměr
●Zařazená poloha a rozsah řazení
Ukazuje zvolenou zařazenou polohu nebo zvolený rozsah řazení (S. 246)
●Indikátor Eko-jízdy (GS350/GS200t) (S. 145)
●Dopravní značky rozpoznané pomocí RSA (Asistent dopravních značek)
(je-li ve výbavě) ( S. 326)
●Head-up indikátor otáček (GS F) (S. 145)
●Zobrazení audiosystému*
Zobrazuje informace audiosystému na dobu přibližně 3 sekund, když je audiosystém v činnosti
●Zobrazení navigace trasy (voz idla s navigačním systémem) (S. 146)
Když se přibližujete ke křižovatce, když navigační systém poskytuje navigaci trasy, au- tomaticky se zobrazí šipka, aby signalizovala směr cesty.
●Varování před opuštěním jízdního pr uhu (LDA [Varování před opuštěním
jízdního pruhu s ovládáním řízení], LKA [Asistent pro jízdu v jízdních pruzích])
(je-li ve výbavě) ( S. 525)
●Zobrazení výstrahy před přiblížením (adaptivní tempomat, adaptivní tempo-
mat s plným rychlostním rozsahem) (je-li ve výbavě) ( S. 525)
●Přednárazové výstražné hlášení (PCS [Přednárazový bezpečnostní systém])
(je-li ve výbavě) ( S. 525)
*: Výchozí nastavení je vypnuto.
■Tlačítko "HUD"
Stisknutím tohoto spínače se head-up
displej zapne/vypne a změní se zob-
razené jednotky rychlosti vozidla ná-
sledovně:
(OFF = vypnuto, ON = zapnuto)
Typ A
OFF  ON (km/h)  OFF
Typ B
OFF  ON (mph)  ON (km/h)  OFF
Obsah head-up displeje
Přepínání head-up displeje

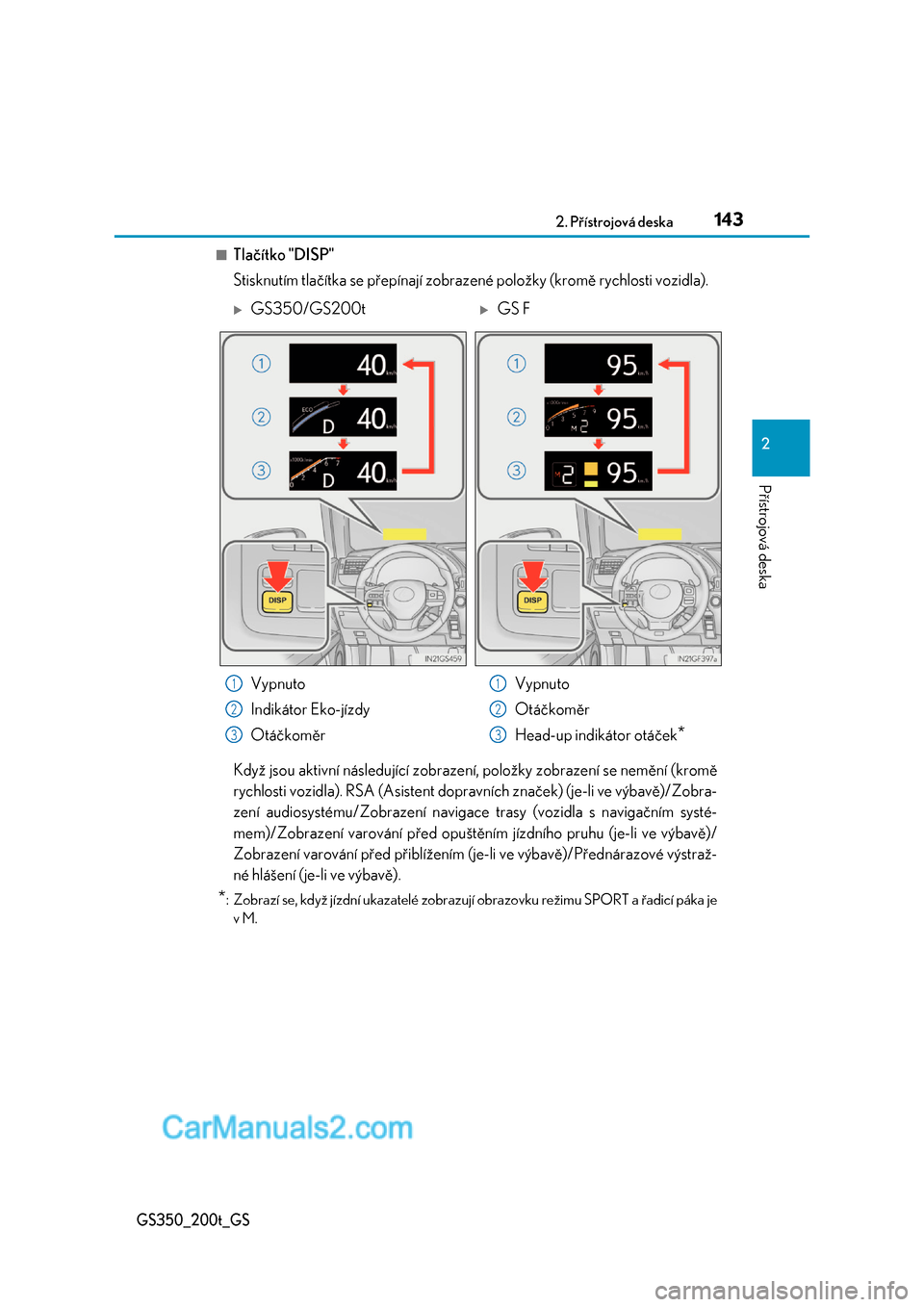

1432. Přístrojová deska
2
Přístrojová deska
GS350_200t_GS
■Tlačítko "DISP"
Stisknutím tlačítka se přepínají zobraz ené položky (kromě rychlosti vozidla).
Když jsou aktivní následující zobrazen í, položky zobrazení se nemění (kromě
rychlosti vozidla). RSA (Asistent doprav ních značek) (je-li ve výbavě)/Zobra-
zení audiosystému/Zobrazení navigace trasy (vozidla s navigačním systé-
mem)/Zobrazení varování před opuště ním jízdního pruhu (je-li ve výbavě)/
Zobrazení varování před přiblížením (j e-li ve výbavě)/Přednárazové výstraž-
né hlášení (je-li ve výbavě).
*: Zobrazí se, když jízdní ukazatelé zobrazu jí obrazovku režimu SPORT a řadicí páka je
v M.
GS350/GS200tGS F
Vypnuto
Indikátor Eko-jízdy
Otáčkoměr
Vypnuto
Otáčkoměr
Head-up indikátor otáček*
1
2
3
1
2
3

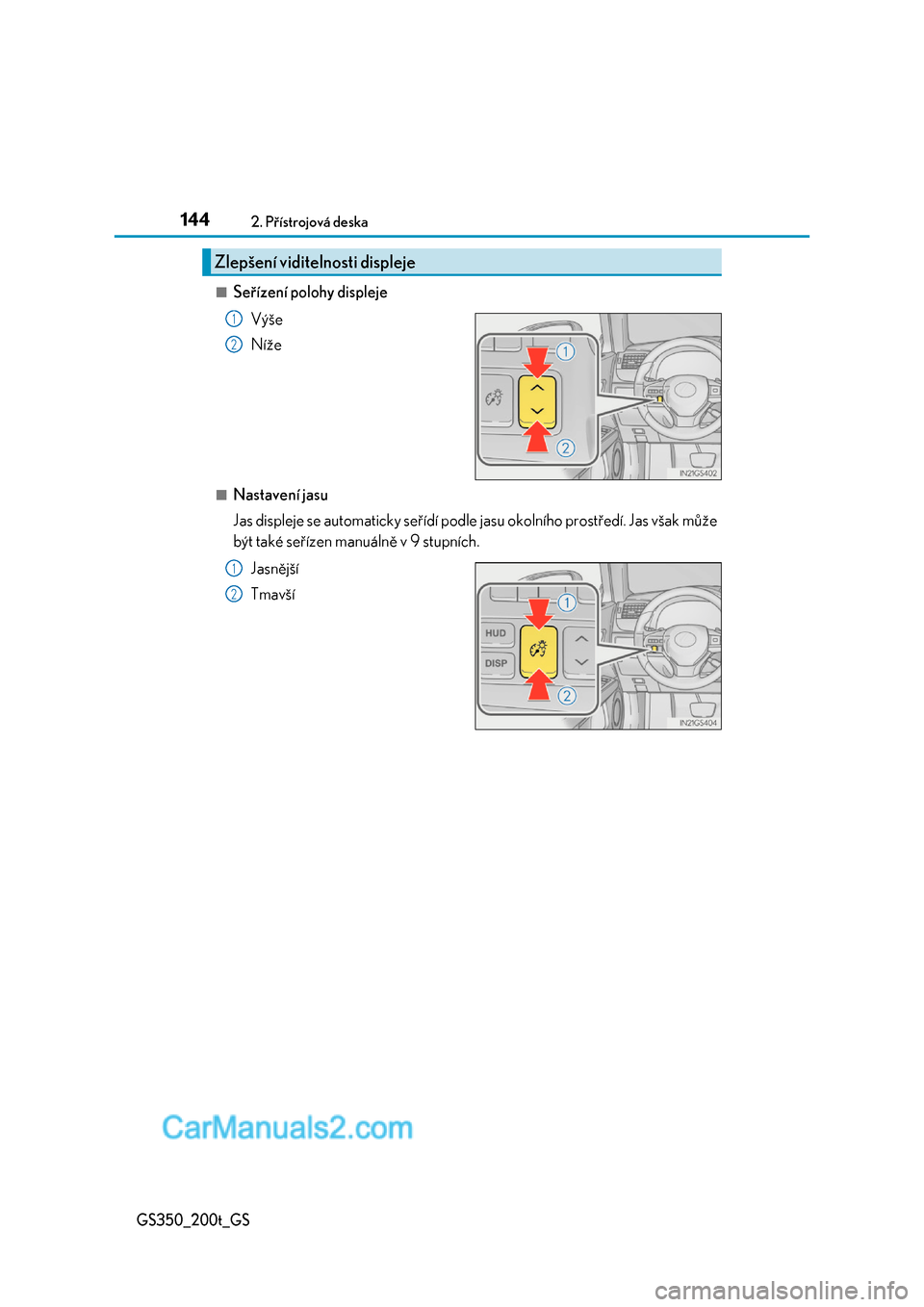

1442. Přístrojová deska
GS350_200t_GS
■Seřízení polohy displeje
Výše
Níže
■Nastavení jasu
Jas displeje se automaticky seřídí podle jasu okolního prostředí. Jas však může
být také seřízen manuálně v 9 stupních.
Jasnější
Tmavší
Zlepšení viditelnosti displeje
1
2
1
2

1452. Přístrojová deska
2
Přístrojová deska
GS350_200t_GS

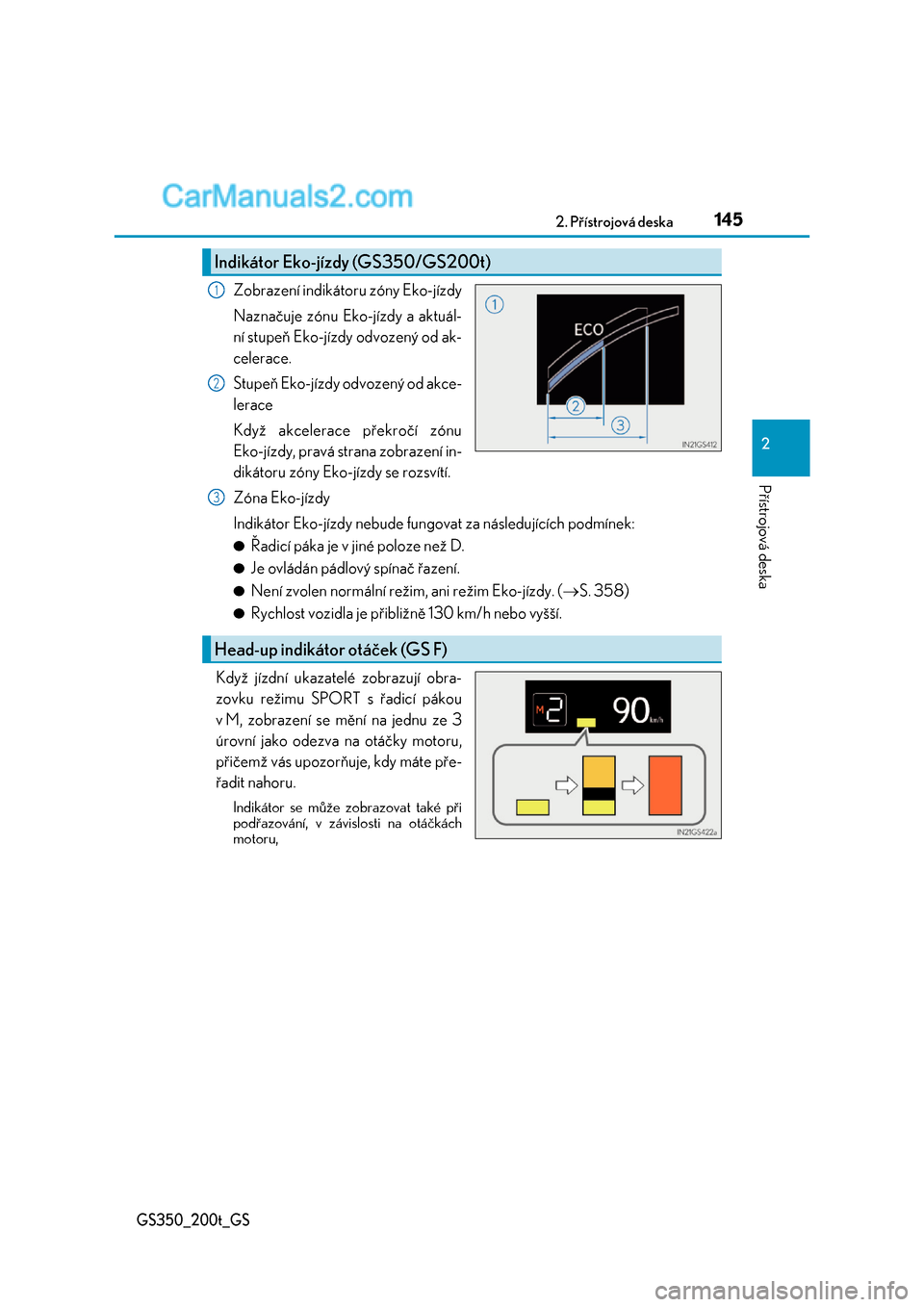

Zobrazení indikátoru zóny Eko-jízdy
Naznačuje zónu Eko-jízdy a aktuál-
ní stupeň Eko-jízdy odvozený od ak-
celerace.
Stupeň Eko-jízdy odvozený od akce-
lerace
Když akcelerace překročí zónu
Eko-jízdy, pravá strana zobrazení in-
dikátoru zóny Eko-jízdy se rozsvítí.
Zóna Eko-jízdy
Indikátor Eko-jízdy nebude fungovat za následujících podmínek:
●Řadicí páka je v jiné poloze než D.
●Je ovládán pádlový spínač řazení.
●Není zvolen normální režim, ani režim Eko-jízdy. ( S. 358)
●Rychlost vozidla je přibližně 130 km/h nebo vyšší.
Když jízdní ukazatelé zobrazují obra-
zovku režimu SPORT s řadicí pákou
v M, zobrazení se mění na jednu ze 3
úrovní jako odezva na otáčky motoru,
přičemž vás upozorňuje, kdy máte pře-
řadit nahoru.
Indikátor se může zobrazovat také při
podřazování, v závislosti na otáčkách motoru,
Indikátor Eko-jízdy (GS350/GS200t)
1
2
Head-up indikátor otáček (GS F)
3

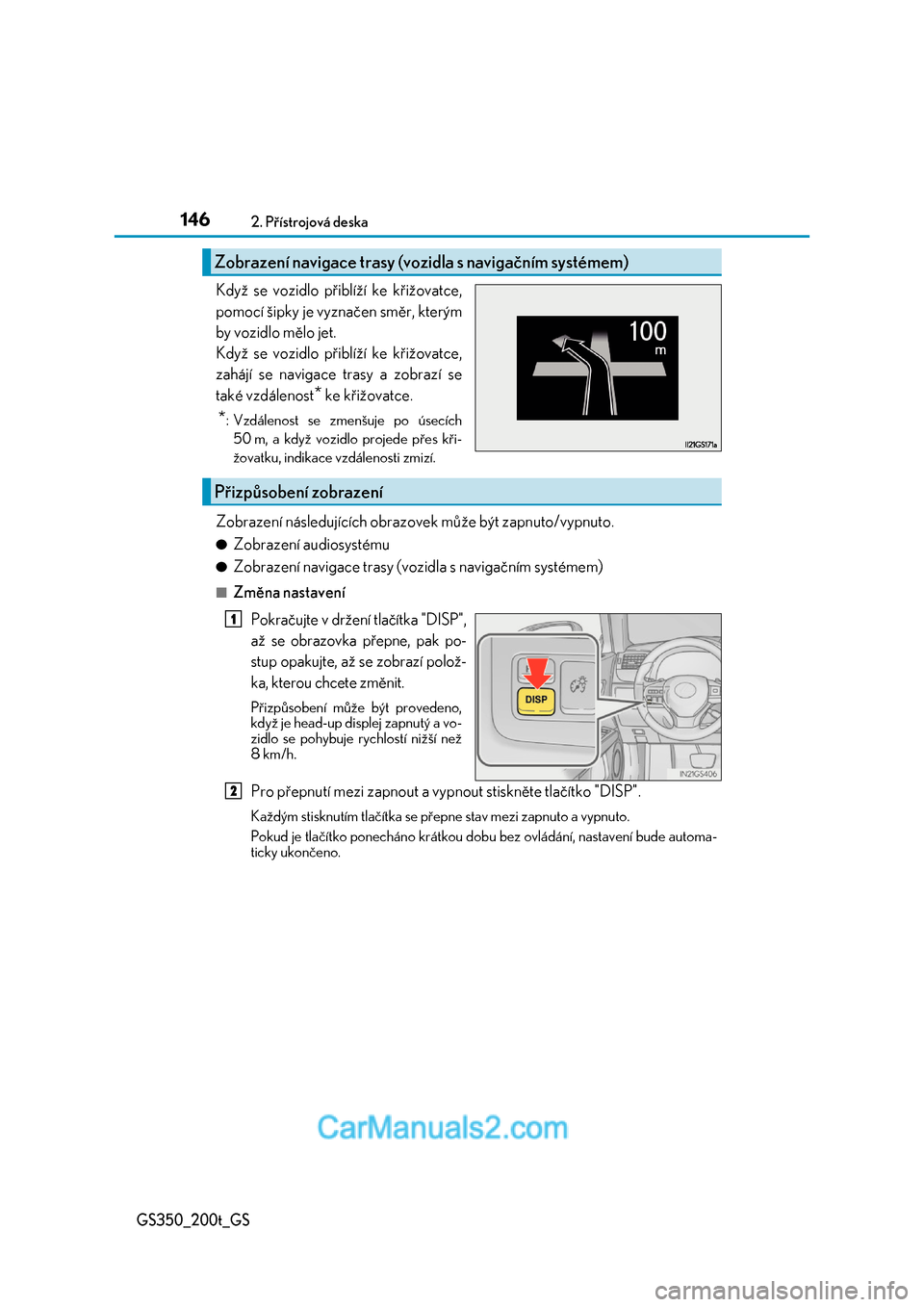

1462. Přístrojová deska
GS350_200t_GS
Když se vozidlo přiblíží ke křižovatce,
pomocí šipky je vyznačen směr, kterým
by vozidlo mělo jet.
Když se vozidlo přiblíží ke křižovatce,
zahájí se navigace trasy a zobrazí se
také vzdálenost* ke křižovatce.
*: Vzdálenost se zmenšuje po úsecích
50 m, a když vozidlo projede přes kři-
žovatku, indikace vzdálenosti zmizí.
Zobrazení následujících obrazo vek může být zapnuto/vypnuto.
●Zobrazení audiosystému
●Zobrazení navigace trasy (vozidla s navigačním systémem)
■Změna nastavení
Pokračujte v držení tlačítka "DISP",
až se obrazovka přepne, pak po-
stup opakujte, až se zobrazí polož-
ka, kterou chcete změnit.
Přizpůsobení může být provedeno,
když je head-up displej zapnutý a vo- zidlo se pohybuje rychlostí nižší než
8 km/h.
Pro přepnutí mezi zapnout a vy pnout stiskněte tlačítko "DISP".
Každým stisknutím tlačítka se přepne stav mezi zapnuto a vypnuto.
Pokud je tlačítko ponecháno krátkou dobu bez ovládání, nastavení bude automa-
ticky ukončeno.
Zobrazení navigace trasy (vozidla s navigačním systémem)
Přizpůsobení zobrazení
1
2

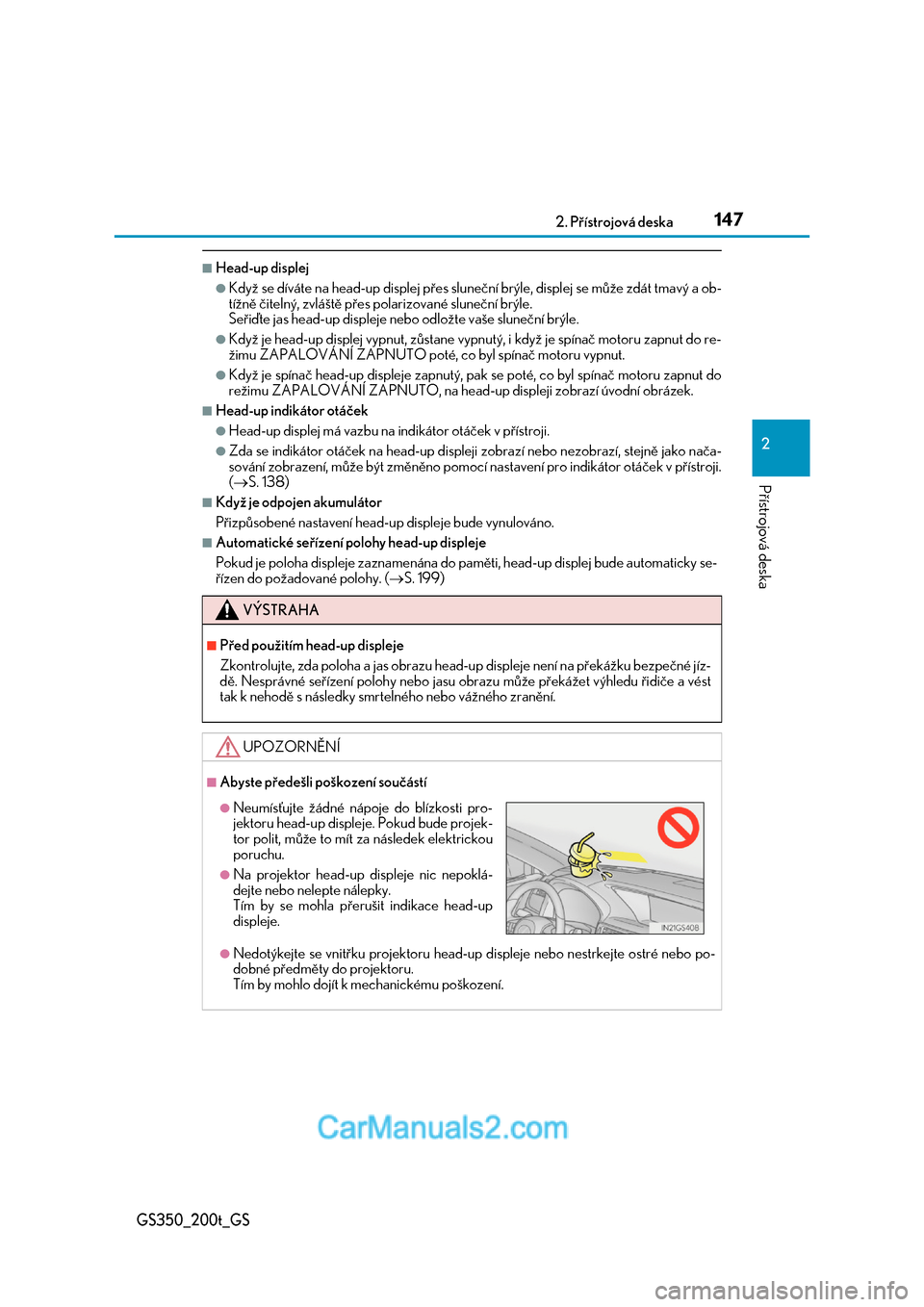

1472. Přístrojová deska
2
Přístrojová deska
GS350_200t_GS
■Head-up displej
●Když se díváte na head-up displej přes sluneční brýle, displej se může zdát tmavý a ob-
tížně čitelný, zvláště přes polarizované sluneční brýle. Seřiďte jas head-up displeje nebo odložte vaše sluneční brýle.
●Když je head-up displej vypnut, zůstane vypnutý, i když je spínač motoru zapnut do re-
žimu ZAPALOVÁNÍ ZAPNUTO poté, co byl spínač motoru vypnut.
●Když je spínač head-up displeje zapnutý, pak se poté, co byl spínač motoru zapnut do
režimu ZAPALOVÁNÍ ZAPNUTO, na head -up displeji zobrazí úvodní obrázek.
■Head-up indikátor otáček
●Head-up displej má vazbu na indikátor otáček v přístroji.
●Zda se indikátor otáček na head-up displeji zobrazí nebo nezobrazí, stejně jako nača-
sování zobrazení, může být změněno pomocí nastavení pro indikátor otáček v přístroji. ( S. 138)
■Když je odpojen akumulátor
Přizpůsobené nastavení head-u p displeje bude vynulováno.
■Automatické seřízení polohy head-up displeje
Pokud je poloha displeje zaznamenána do pa měti, head-up displej bude automaticky se-
řízen do požadované polohy. ( S. 199)
VÝSTRAHA
■Před použitím head-up displeje
Zkontrolujte, zda poloha a jas obrazu head-u p displeje není na překážku bezpečné jíz-
dě. Nesprávné seřízení polohy nebo jasu obrazu může překážet výhledu řidiče a vést tak k nehodě s následky smrtelného nebo vážného zranění.
UPOZORNĚNÍ
■Abyste předešli poškození součástí
●Nedotýkejte se vnitřku projektoru head-up displeje nebo nestrkejte ostré nebo po-
dobné předměty do projektoru.
Tím by mohlo dojít k mechanickému poškození.
●Neumísťujte žádné nápoje do blízkosti pro- jektoru head-up displeje . Pokud bude projek-
tor polit, může to mít za následek elektrickou
poruchu.
●Na projektor head-up displeje nic nepoklá-
dejte nebo nelepte nálepky.
Tím by se mohla přerušit indikace head-up displeje.

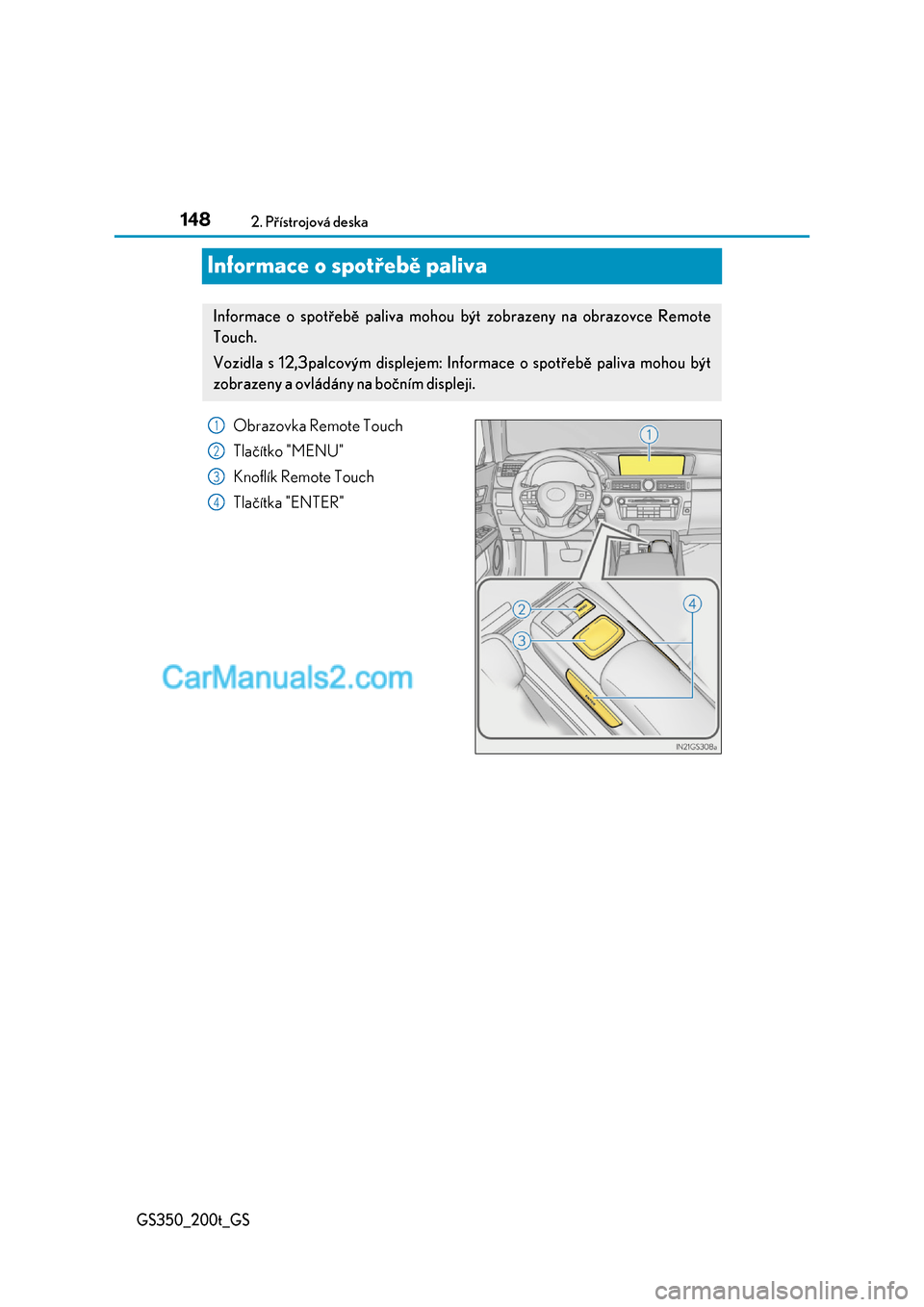

1482. Přístrojová deska
GS350_200t_GS
Informace o spotřebě paliva
Obrazovka Remote Touch
Tlačítko "MENU"
Knoflík Remote Touch
Tlačítka "ENTER"
Informace o spotřebě paliva mohou být zobrazeny na obrazovce Remote
Touch.
Vozidla s 12,3palcovým displejem: In formace o spotřebě paliva mohou být
zobrazeny a ovládány na bočním displeji.
1
2
3
4

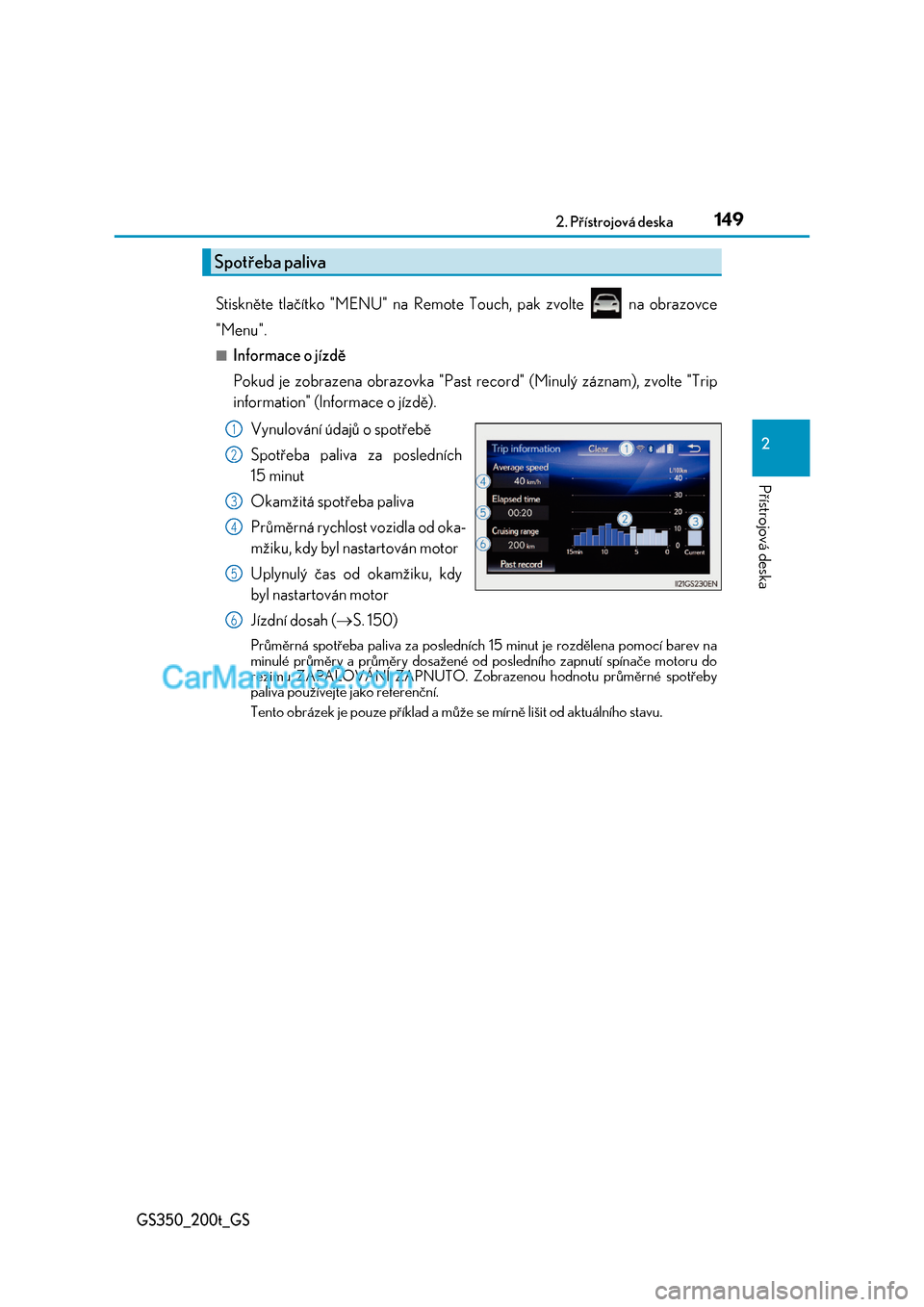

1492. Přístrojová deska
2
Přístrojová deska
GS350_200t_GS
Stiskněte tlačítko "MENU" na Remote Touch, pak zvolte na obrazovce
"Menu".
■Informace o jízdě
Pokud je zobrazena obrazovka "Past re cord" (Minulý záznam), zvolte "Trip
information" (Informace o jízdě).
Vynulování údajů o spotřebě
Spotřeba paliva za posledních
15 minut
Okamžitá spotřeba paliva
Průměrná rychlost vozidla od oka-
mžiku, kdy byl nastartován motor
Uplynulý čas od okamžiku, kdy
byl nastartován motor
Jízdní dosah ( S. 150)
Průměrná spotřeba paliva za posledních 15 minut je rozdělena pomocí barev na
minulé průměry a průměry dosažené od posledního zapnutí spínače motoru do režimu ZAPALOVÁNÍ ZAPNUTO. Zobrazenou hodnotu průměrné spotřeby
paliva používejte jako referenční.
Tento obrázek je pouze příklad a může se mírně lišit od aktuálního stavu.
Spotřeba paliva
1
2
3
4
5
6

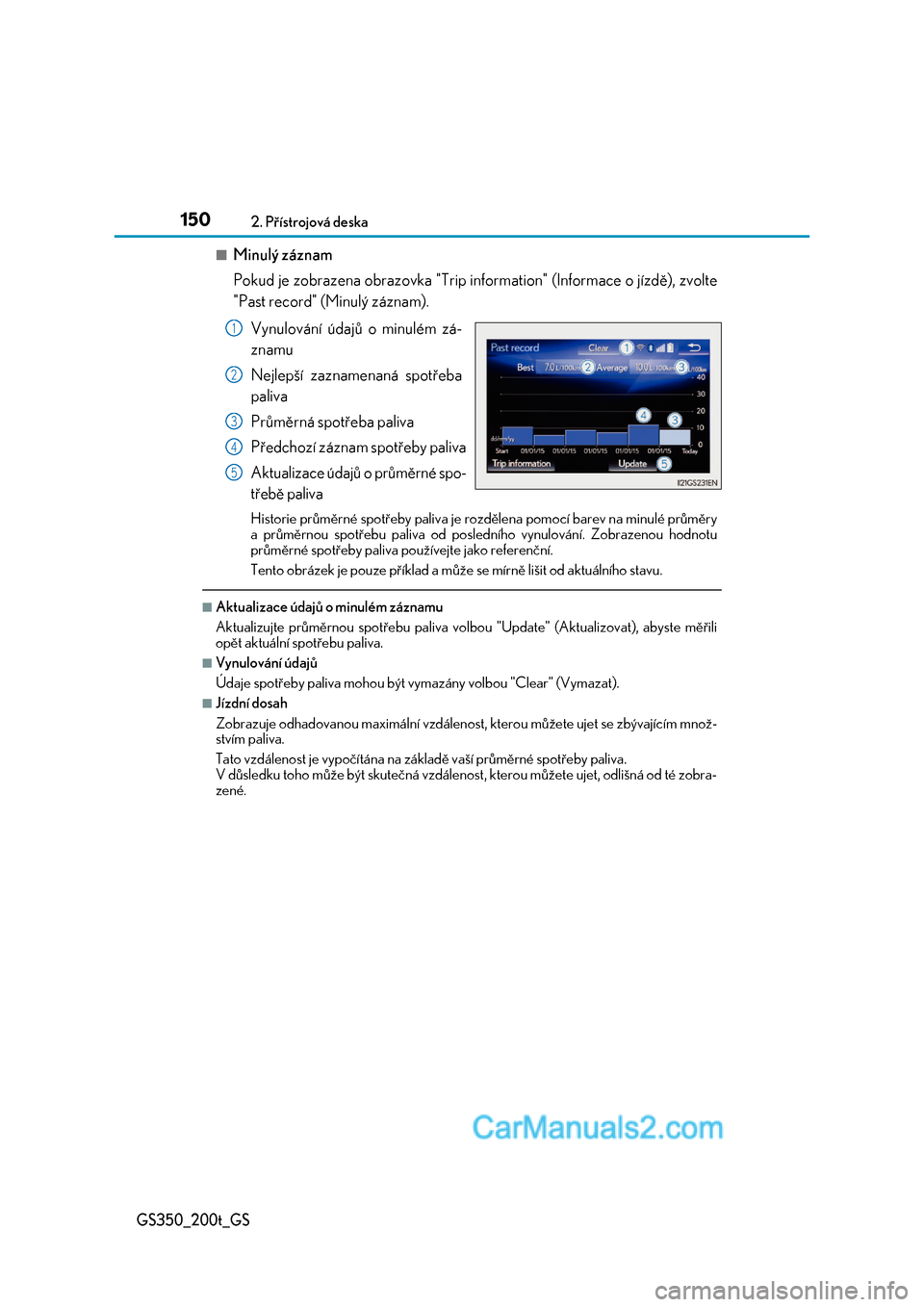

1502. Přístrojová deska
GS350_200t_GS
■Minulý záznam
Pokud je zobrazena obrazo vka "Trip information" (Informace o jízdě), zvolte
"Past record" (Minulý záznam).
Vynulování údajů o minulém zá-
znamu
Nejlepší zaznamenaná spotřeba
paliva
Průměrná spotřeba paliva
Předchozí záznam spotřeby paliva
Aktualizace údajů o průměrné spo-
třebě paliva
Historie průměrné spotřeby paliva je ro zdělena pomocí barev na minulé průměry a průměrnou spotřebu paliva od posled ního vynulování. Zobrazenou hodnotu
průměrné spotřeby paliva po užívejte jako referenční.
Tento obrázek je pouze příklad a může se mírně lišit od aktuálního stavu.
■Aktualizace údajů o minulém záznamu
Aktualizujte průměrnou spotřebu paliva volb ou "Update" (Aktualizovat), abyste měřili opět aktuální spotřebu paliva.
■Vynulování údajů
Údaje spotřeby paliva mohou být vy mazány volbou "Clear" (Vymazat).
■Jízdní dosah
Zobrazuje odhadovanou maximální vzdálenost, kterou můžete ujet se zbývajícím množ-
stvím paliva.
Tato vzdálenost je vypočítána na zá kladě vaší průměrné spotřeby paliva.
V důsledku toho může být skutečná vzdálenost , kterou můžete ujet, odlišná od té zobra-
zené.
1
2
3
4
5
