Lexus GS200t 2015 Kezelési útmutató (in Hungarian)

121

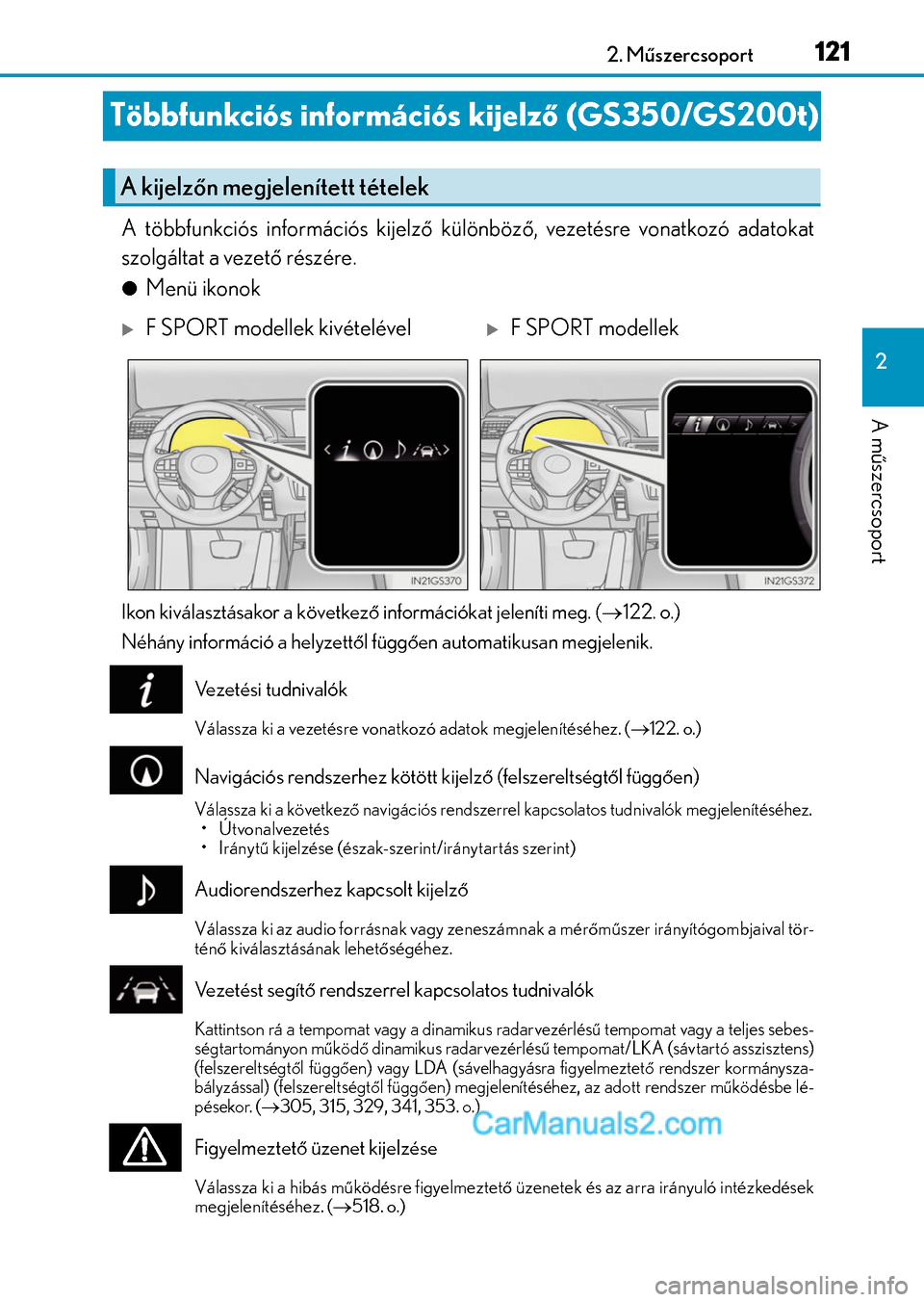

2 2. Műszercsoport
A műszercsoport
Többfunkciós információs kijelző (GS350/GS200t)
A többfunkciós információs kijelző különböző, vezetésre vonatkozó adatokat
szolgáltat a vezető részére.
Menü ikonok
Ikon kiválasztásakor a következő információkat jeleníti meg. (122. o.)
Néhány információ a helyzettől függően automatikusan megjelenik.
Ve z e t é s i t u d n i v a l ó k
Válassza ki a vezetésre vonatkozó adatok megjelenítéséhez. (122. o.)
Navigációs rendszerhez kötött kijelző (felszereltségtől függően)
Válassza ki a következő navigációs rendszerrel kapcsolatos tudnivalók megjelenítéséhez.• Útvonalvezetés
•Iránytű kijelzése (észak-szerint/iránytartás szerint)
Audiorendszerhez kapcsolt kijelző
Válassza ki az audio forrásnak vagy zeneszámnak a mérőműszer irányítógombjaival tör-
ténő kiválasztásának lehetőségéhez.
Vezetést segítő rendszerrel kapcsolatos tudnivalók
Kattintson rá a tempomat vagy a dinamikus radarvezérlésű tempomat vagy a teljes sebes-
ségtartományon működő dinamikus radarvezérlésű tempomat/LKA (sávtartó asszisztens)
(felszereltségtől függően) vagy LDA (sávelhagyásra figyelmeztető rendszer kormánysza-
bályzással) (felszereltségtől függően) megjelenítéséhez, az adott rendszer működésbe lé-
pésekor. (
305, 315, 329, 341, 353. o.)
Figyelmeztető üzenet kijelzése
Válassza ki a hibás működésre figyelmeztető üzenetek és az arra irányuló intézkedések
megjelenítéséhez. (518. o.)
A kijelzőn megjelenített tételek
F SPORT modellek kivételévelF SPORT modellek

1222. Műszercsoport

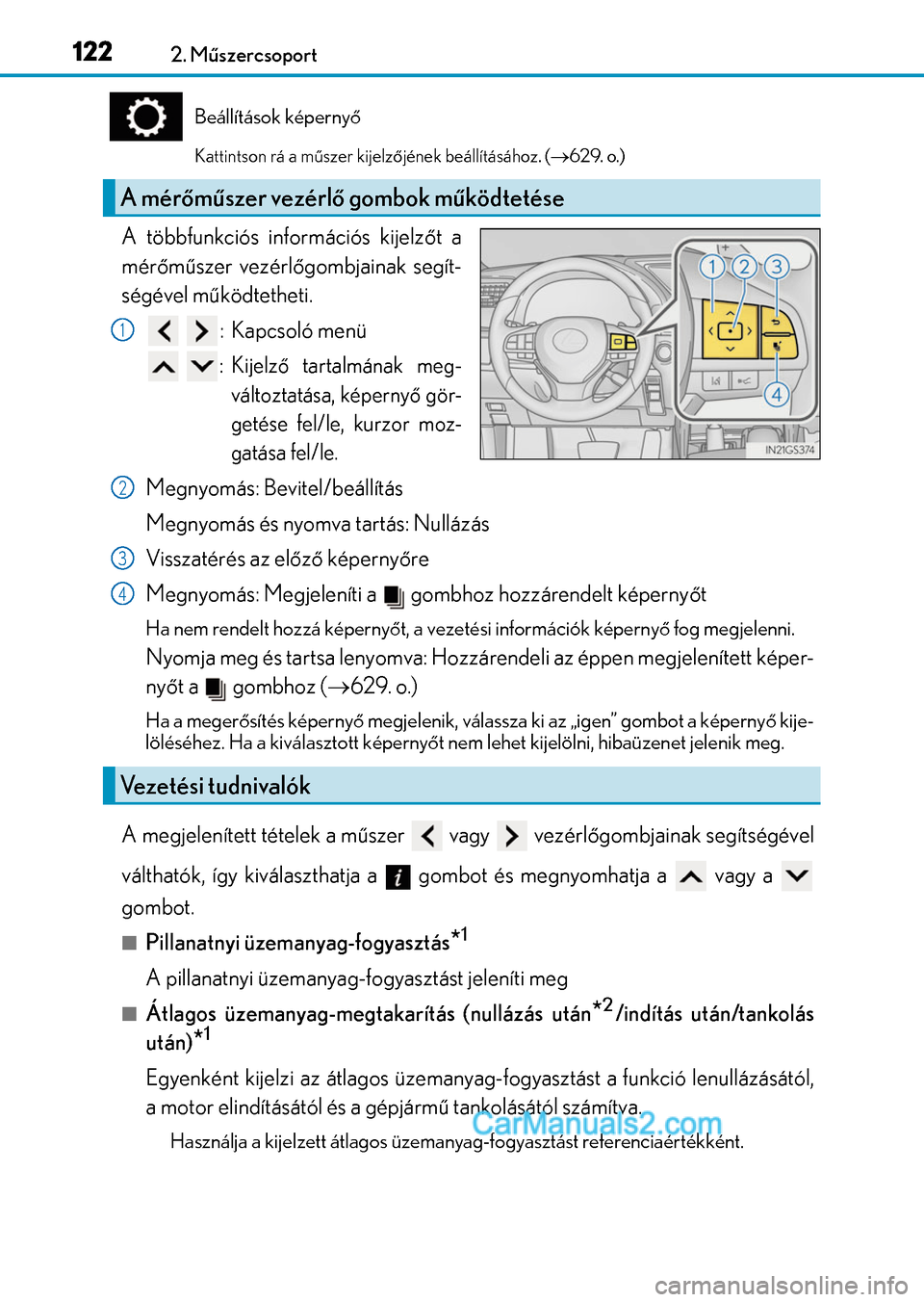

Beállítások képernyő
Kattintson rá a műszer kijelzőjének beállításához. (629. o.)
A többfunkciós információs kijelzőt a
mérőműszer vezérlőgombjainak segít-
ségével működtetheti.
: Kapcsoló menü
: Kijelző tartalmának meg-
változtatása, képernyő gör-
getése fel/le, kurzor moz-
gatása fel/le.
Megnyomás: Bevitel/beállítás
Megnyomás és nyomva tartás: Nullázás
Visszatérés az előző képernyőre
Megnyomás: Megjeleníti a gombhoz hozzárendelt képernyőt
Ha nem rendelt hozzá képernyőt, a vezetési információk képernyő fog megjelenni.
Nyomja meg és tartsa lenyomva: Hozzárendeli az éppen megjelenített képer-
nyőt a gombhoz (629. o.)
Ha a megerősítés képernyő megjelenik, válassza ki az „igen” gombot a képernyő kije-
löléséhez. Ha a kiválasztott képernyőt nem lehet kijelölni, hibaüzenet jelenik meg.
A megjelenített tételek a műszer vagy vezérlőgombjainak segítségével
válthatók, így kiválaszthatja a gombot és megnyomhatja a vagy a
gombot.
Pillanatnyi üzemanyag-fogyasztás*1
A pillanatnyi üzemanyag-fogyasztást jeleníti meg
Átlagos üzemanyag-megtakarítás (nullázás után*2/indítás után/tankolás
után)
*1
Egyenként kijelzi az átlagos üzemanyag-fogyasztást a funkció lenullázásától,
a motor elindításától és a gépjármű tankolásától számítva.
Használja a kijelzett átlagos üzemanyag-fogyasztást referenciaértékként.
A mérőműszer vezérlő gombok működtetése
1
2
Vezetési tudnivalók
3
4

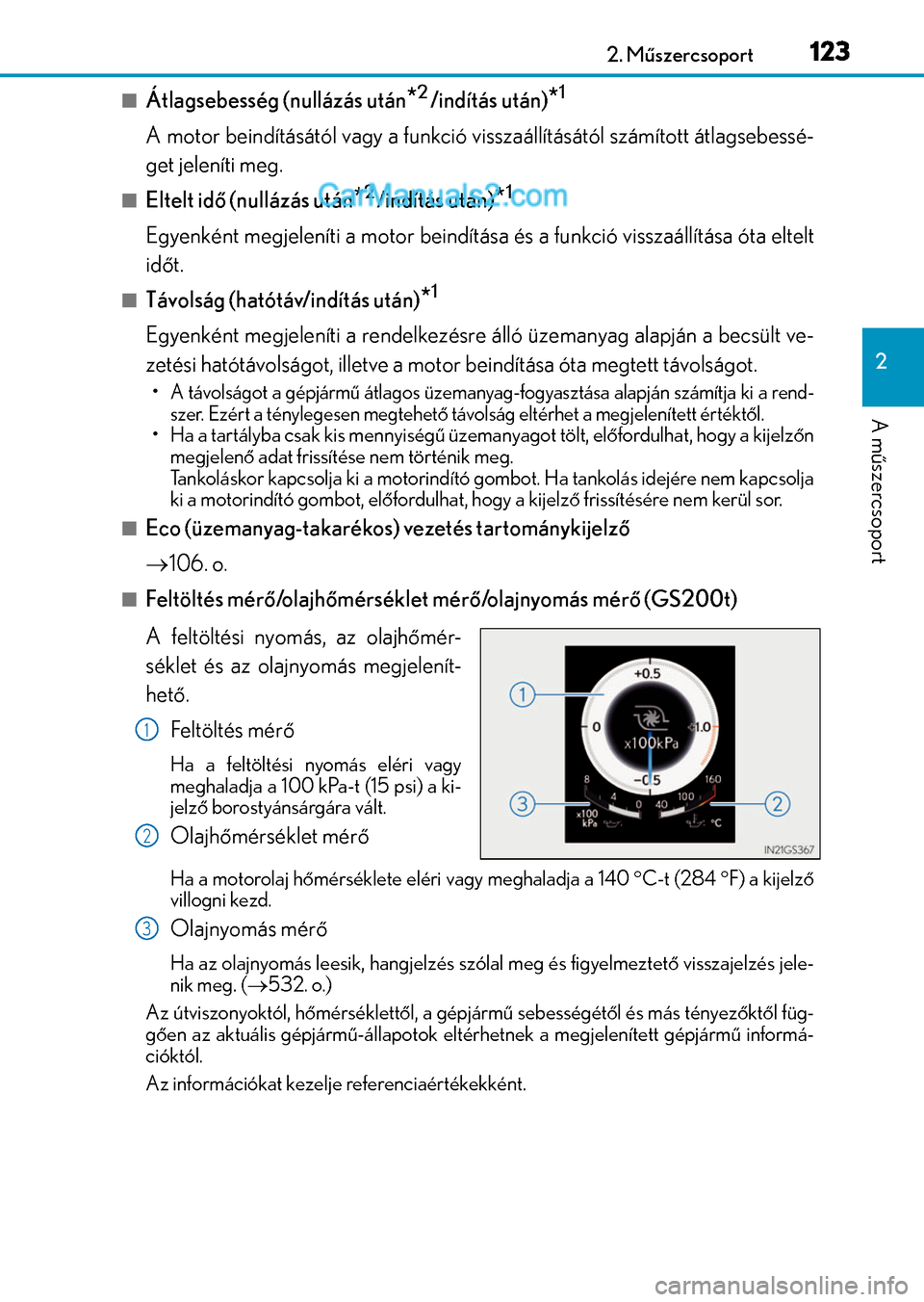

1232. Műszercsoport
2
A műszercsoport
Átlagsebesség (nullázás után*2/indítás után)*1
A motor beindításától vagy a funkció visszaállításától számított átlagsebessé-
get jeleníti meg.
Eltelt idő (nullázás után*2/indítás után)*1
Egyenként megjeleníti a motor beindítása és a funkció visszaállítása óta eltelt
időt.
Távolság (hatótáv/indítás után)*1
Egyenként megjeleníti a rendelkezésre álló üzemanyag alapján a becsült ve-
zetési hatótávolságot, illetve a motor beindítása óta megtett távolságot.
• A távolságot a gépjármű átlagos üzemanyag-fogyasztása alapján számítja ki a rend-
szer. Ezért a ténylegesen megtehető távolság eltérhet a megjelenített értéktől.
• Ha a tartályba csak kis mennyiségű üzemanyagot tölt, előfordulhat, hogy a kijelzőn
megjelenő adat frissítése nem történik meg.
Tankoláskor kapcsolja ki a motorindító gombot. Ha tankolás idejére nem kapcsolja
ki a motorindító gombot, előfordulhat, hogy a kijelző frissítésére nem kerül sor.
Eco (üzemanyag-takarékos) vezetés tartománykijelző
106. o.
Feltöltés mérő/olajhőmérséklet mérő/o l a j n y o m á s m é rő (GS200t)
A feltöltési nyomás, az olajhőmér-
séklet és az olajnyomás megjelenít-
hető.
Feltöltés mérő
Ha a feltöltési nyomás eléri vagy
meghaladja a 100 kPa-t (15 psi) a ki-
jelző borostyánsárgára vált.
Olajhőmérséklet mérő
Ha a motorolaj hőmérséklete eléri vagy meghaladja a 140C-t (284F) a kijelző
villogni kezd.
Olajnyomás mérő
Ha az olajnyomás leesik, hangjelzés szólal meg és figyelmeztető visszajelzés jele-
nik meg. (532. o.)
Az útviszonyoktól, hőmérséklettől, a gépjármű sebességétől és más tényezőktől füg-
gően az aktuális gépjármű-állapotok eltérhetnek a megjelenített gépjármű informá-
cióktól.
Az információkat kezelje referenciaértékekként.
1
2
3

1242. Műszercsoport

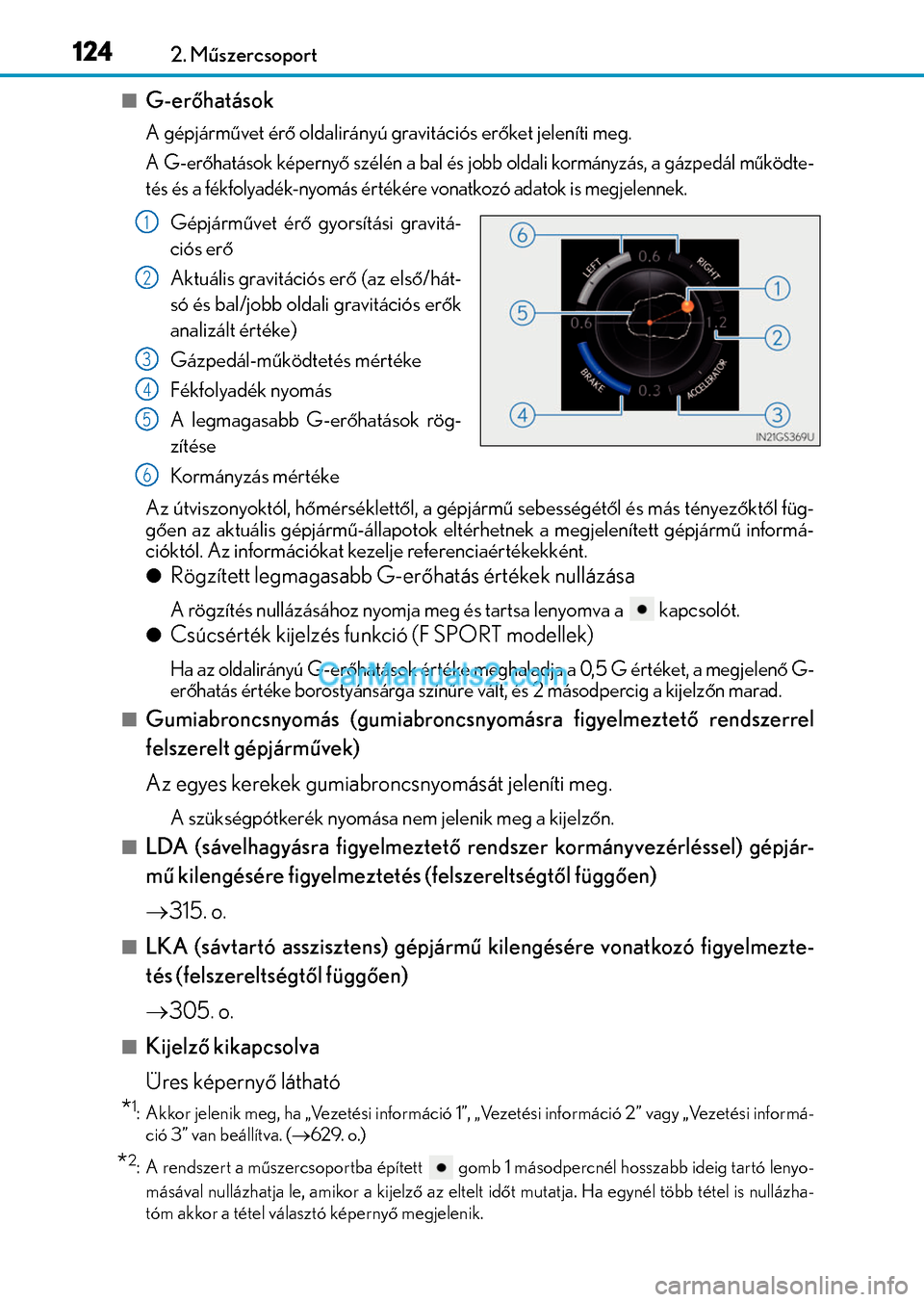

G-erőhatások
A gépjárművet érő oldalirányú gravitációs erőket jeleníti meg.
A G-erőhatások képernyő szélén a bal és jobb oldali kormányzás, a gázpedál működte-
tés és a fékfolyadék-nyomás értékére vonatkozó adatok is megjelennek.
Gépjárművet érő gyorsítási gravitá-
ciós erő
Aktuális gravitációs erő (az első/hát-
só és bal/jobb oldali gravitációs erők
analizált értéke)
Gázpedál-működtetés mértéke
Fékfolyadék nyomás
A legmagasabb G-erőhatások rög-
zítése
Kormányzás mértéke
Az útviszonyoktól, hőmérséklettől, a gépjármű sebességétől és más tényezőktől füg-
gően az aktuális gépjármű-állapotok eltérhetnek a megjelenített gépjármű informá-
cióktól. Az információkat kezelje referenciaértékekként.
Rögzített legmagasabb G-erőhatás értékek nullázása
A rögzítés nullázásához nyomja meg és tartsa lenyomva a kapcsolót.
Csúcsérték kijelzés funkció (F SPORT modellek)
Ha az oldalirányú G-erőhatások értéke meghaladja a 0,5 G értéket, a megjelenő G-
erőhatás értéke borostyánsárga színűre vált, és 2 másodpercig a kijelzőn marad.
Gumiabroncsnyomás (gumiabroncsnyomásra figyelmeztető rendszerrel
felszerelt gépjárművek)
Az egyes kerekek gumiabroncsnyomását jeleníti meg.
A szükségpótkerék nyomása nem jelenik meg a kijelzőn.
LDA (sávelhagyásra figyelmeztető rendszer kormányvezérléssel) gépjár-
mű kilengésére figyelmeztetés (felszereltségtől függően)
315. o.
LKA (sávtartó asszisztens) gépjármű kilengésére vonatkozó figyelmezte-
tés (felszereltségtől függően)
305. o.
Kijelző kikapcsolva
Üres képernyő látható
*1: Akkor jelenik meg, ha „Vezetési információ 1”, „Vezetési információ 2” vagy „Vezetési informá-
ció 3” van beállítva. (629. o.)
*2: A rendszert a műszercsoportba épített gomb 1 másodpercnél hosszabb ideig tartó lenyo-
másával nullázhatja le, amikor a kijelző az eltelt időt mutatja. Ha egynél több tétel is nullázha-
tóm akkor a tétel választó képernyő megjelenik.
1
2
3
4
5
6

1252. Műszercsoport
2
A műszercsoport

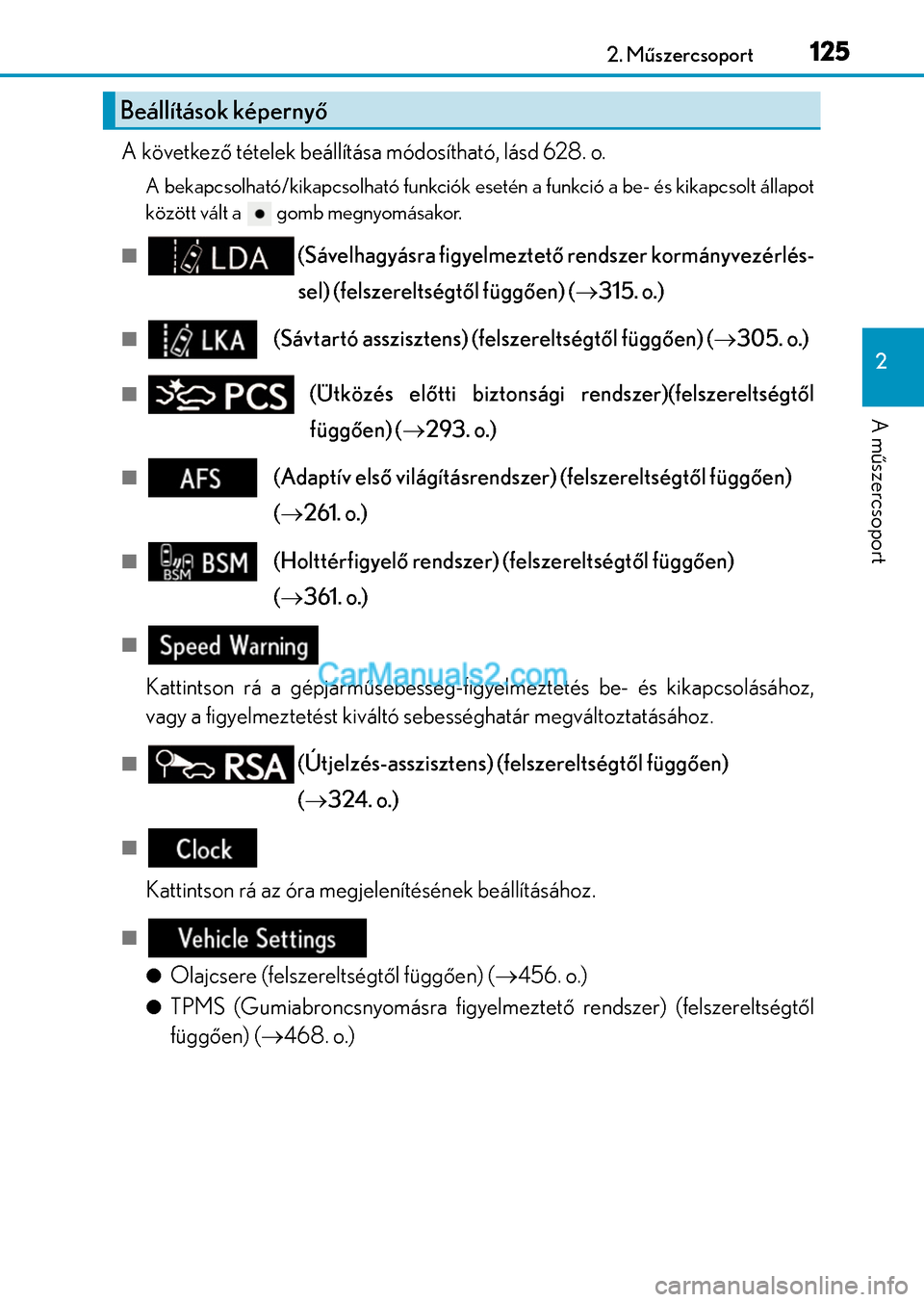

A következő tételek beállítása módosítható, lásd 628. o.
A bekapcsolható/kikapcsolható funkciók esetén a funkció a be- és kikapcsolt állapot
között vált a gomb megnyomásakor.
(Sávelhagyásra figyelmeztető rendszer kormányvezérlés-
sel) (felszereltségtől függően) (315. o.)
(Sávtartó asszisztens) (felszereltségtől függően) (305. o.)
(Ütközés előtti biztonsági rendszer)(felszereltségtől
függően) (293. o.)
(Adaptív első világításrendszer) (felszereltségtől függően)
(261. o.)
(Holttérfigyelő rendszer) (felszereltségtől függően)
(361. o.)

Kattintson rá a gépjárműsebesség-figyelmeztetés be- és kikapcsolásához,
vagy a figyelmeztetést kiváltó sebességhatár megváltoztatásához.
(Útjelzés-asszisztens) (felszereltségtől függően)
(324. o.)

Kattintson rá az óra megjelenítésének beállításához.


Olajcsere (felszereltségtől függően) (456. o.)
TPMS (Gumiabroncsnyomásra figyelmeztető rendszer) (felszereltségtől
függően) (468. o.)
Beállítások képernyő

1262. Műszercsoport



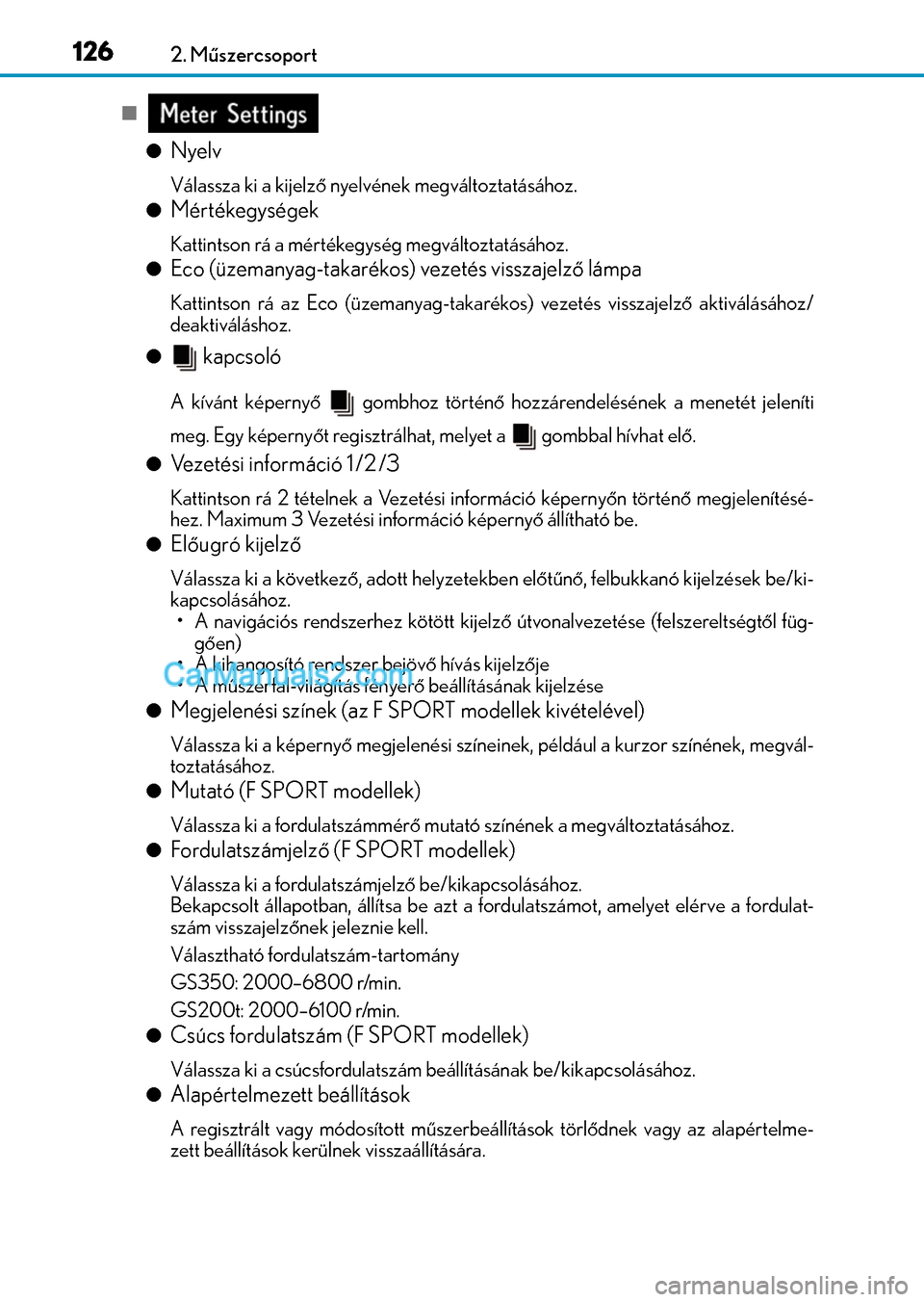

Nyelv
Válassza ki a kijelző nyelvének megváltoztatásához.
Mértékegységek
Kattintson rá a mértékegység megváltoztatásához.
Eco (üzemanyag-takarékos) vezetés visszajelző lámpa
Kattintson rá az Eco (üzemanyag-takarékos) vezetés visszajelző aktiválásához/
deaktiváláshoz.
 kapcsoló
A kívánt képernyő gombhoz történő hozzárendelésének a menetét jeleníti
meg. Egy képernyőt regisztrálhat, melyet a gombbal hívhat elő.
Vezetési információ 1 /2 /3
Kattintson rá 2 tételnek a Vezetési információ képernyőn történő megjelenítésé-
hez. Maximum 3 Vezetési információ képernyő állítható be.
Előugró kijelző
Válassza ki a következő, adott helyzetekben előtűnő, felbukkanó kijelzések be/ki-
kapcsolásához.
• A navigációs rendszerhez kötött kijelző útvonalvezetése (felszereltségtől füg-
gően)
• A kihangosító rendszer bejövő hívás kijelzője
•A műszerfal-világítás fényerő beállításának kijelzése
Megjelenési színek (az F SPORT modellek kivételével)
Válassza ki a képernyő megjelenési színeinek, például a kurzor színének, megvál-
toztatásához.
Mutató (F SPORT modellek)
Válassza ki a fordulatszámmérő mutató színének a megváltoztatásához.
Fordulatszámjelző (F SPORT modellek)
Válassza ki a fordulatszámjelző be/kikapcsolásához.
Bekapcsolt állapotban, állítsa be azt a fordulatszámot, amelyet elérve a fordulat-
szám visszajelzőnek jeleznie kell.
Választható fordulatszám-tartomány
GS350: 2000–6800 r/min.
GS200t: 2000–6100 r/min.
Csúcs fordulatszám (F SPORT modellek)
Válassza ki a csúcsfordulatszám beállításának be/kikapcsolásához.
Alapértelmezett beállítások
A regisztrált vagy módosított műszerbeállítások törlődnek vagy az alapértelme-
zett beállítások kerülnek visszaállítására.

1272. Műszercsoport
2
A műszercsoport
G-erő kijelzés
A G-erő értékek lehetséges, hogy a gépjármű leparkolt állapotában sem mutatnak 0
értéket, például ha emelkedőn parkol.
A gépjármű használatának körülményeitől függően előfordulhat, hogy a fékfolyadék-
nyomás kijelzése nem éri el a maximum értéket akkor sem, ha teljesen lenyomja a fék-
pedált.
Ha az akkumulátor saruit leköti és újracsatlakoztatja, a kormánykerék fordulási szögé-
nek kijelzése ideiglenesen szünetelhet. A gépjármű vezetése során, rövid időn belül, a
kijelző újra működni kezd.
A beállítás-kijelző bővítése
A következő helyzetekben a beállítás-kijelző a mérőműszer vezérlőgombjainak segítsé-
gével bővíthető.
A többfunkciós információs kijelzőn figyelmeztető üzenet jelenik meg.
Ha a gépjármű elindul
Gumiabroncsnyomás (felszereltségtől függően)
A motorindító gomb IGNITION ON módba kapcsolása után néhány percet vehet
igénybe, amíg megjelennek a gumiabroncsnyomás-értékek. A nyomás beállítása után
is eltelhet néhány perc, amíg megjelennek a gumiabroncsnyomás-értékek.
„---” jelenhet meg a kijelzőn, ha a gumiabroncsokra vonatkozó adatok a kedvezőtlen
rádióhullám-vételi körülmények miatt nem határozhatók meg.
A gumiabroncsnyomás a hőmérséklettől függően változik. A megjelenített értékek a
gumiabroncsnyomás-mérővel végzett mérések eredményeitől is eltérhetnek.
Az akkumulátorérintkezők lekötése és visszacsatlakoztatása esetén
A vezetési adatok törlődnek.
Folyadékkristályos kijelző
111. o.

1282. Műszercsoport

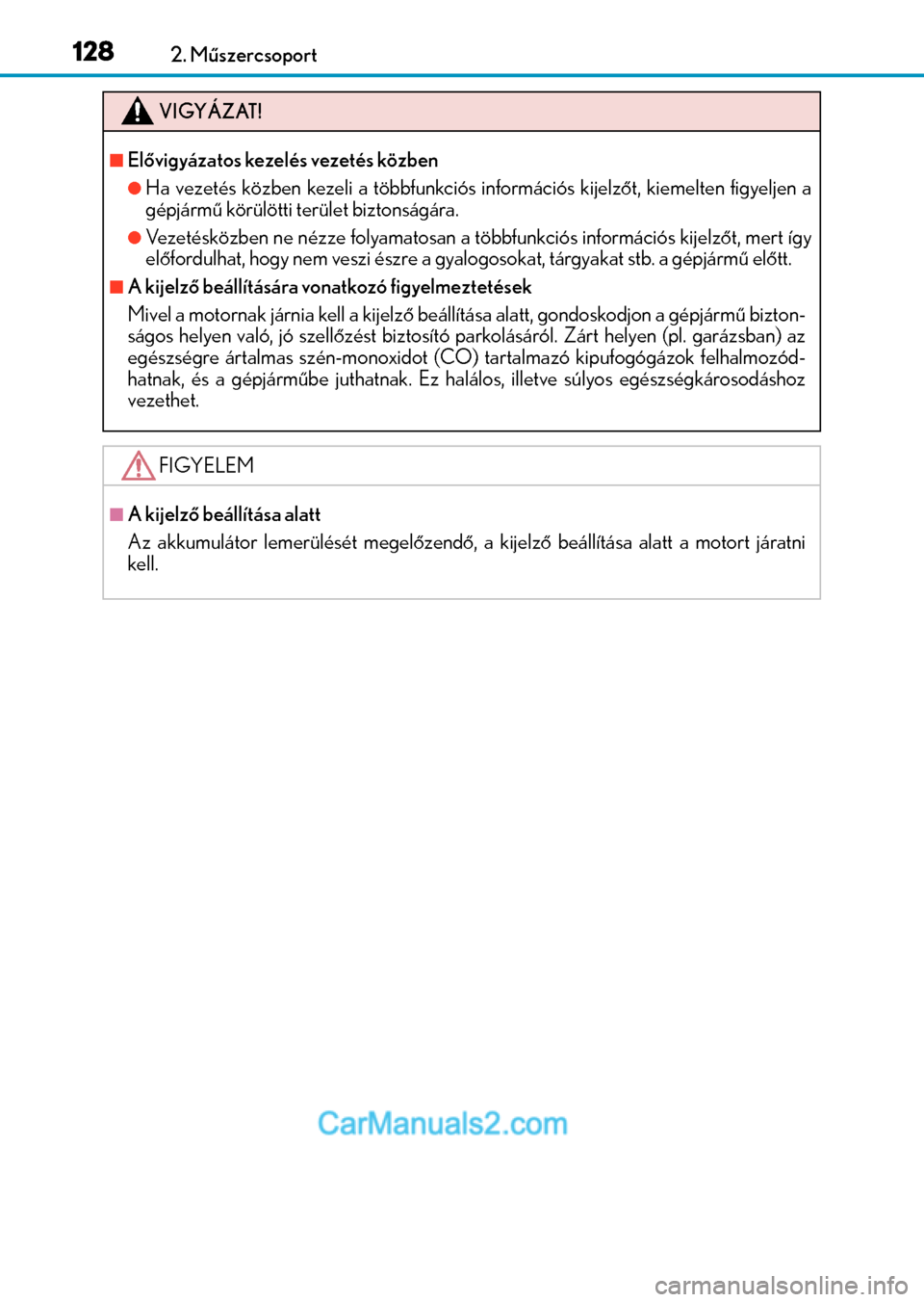

VIGYÁZAT!
Elővigyázatos kezelés vezetés közben
Ha vezetés közben kezeli a többfunkciós információs kijelzőt, kiemelten figyeljen a
gépjármű körülötti terület biztonságára.
Vezetésközben ne nézze folyamatosan a többfunkciós információs kijelzőt, mert így
előfordulhat, hogy nem veszi észre a gyalogosokat, tárgyakat stb. a gépjármű előtt.
A kijelző beállítására vonatkozó figyelmeztetések
Mivel a motornak járnia kell a kijelző beállítása alatt, gondoskodjon a gépjármű bizton-
ságos helyen való, jó szellőzést biztosító parkolásáról. Zárt helyen (pl. garázsban) az
egészségre ártalmas szén-monoxidot (CO) tartalmazó kipufogógázok felhalmozód-
hatnak, és a gépjárműbe juthatnak. Ez halálos, illetve súlyos egészségkárosodáshoz
vezethet.
FIGYELEM
A kijelző beállítása alatt
Az akkumulátor lemerülését megelőzendő, a kijelző beállítása alatt a motort járatni
kell.

129
2 2. Műszercsoport
A műszercsoport

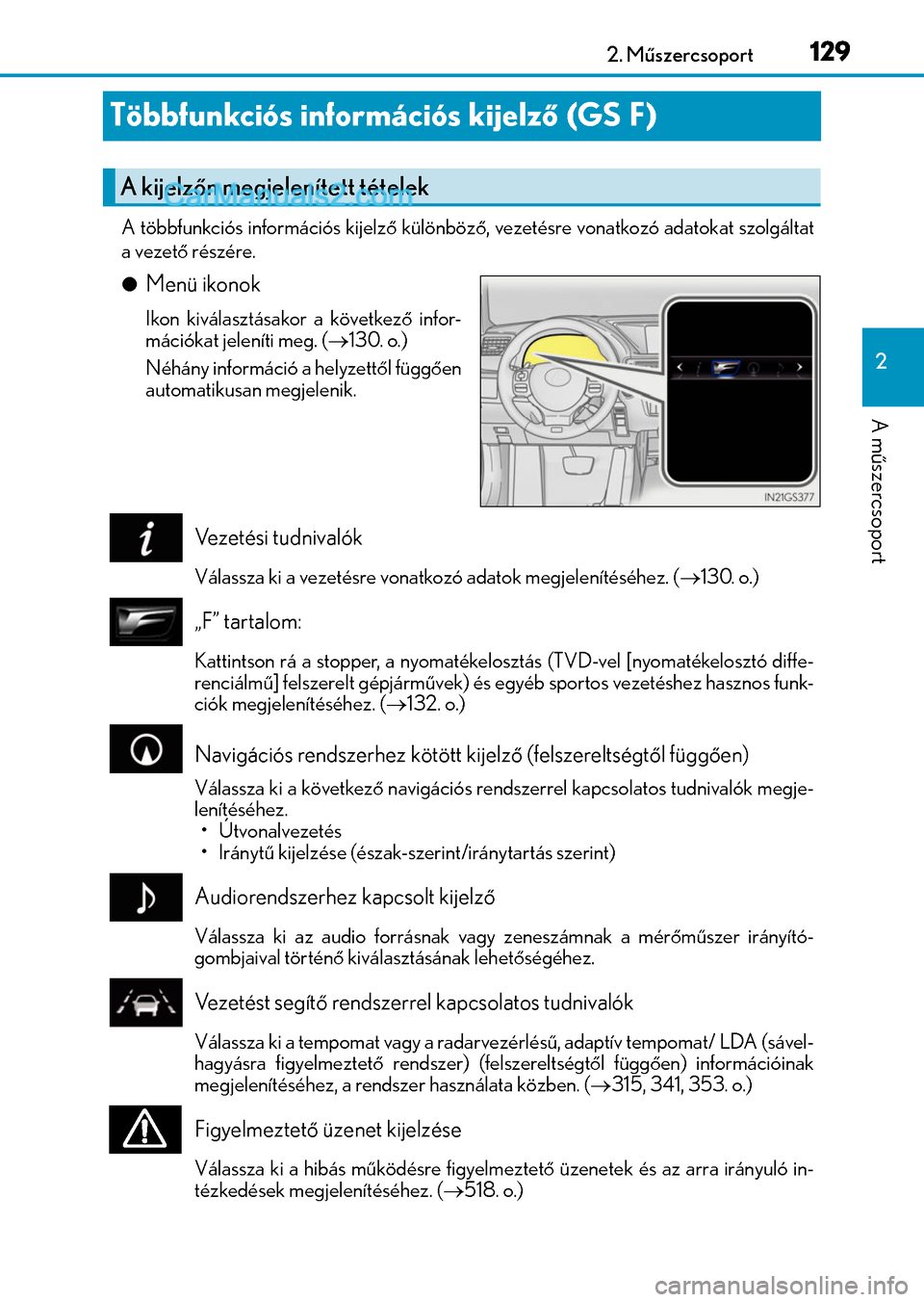

Többfunkciós információs kijelző (GS F)
A többfunkciós információs kijelző különböző, vezetésre vonatkozó adatokat szolgáltat
a vezető részére.
Menü ikonok
Ikon kiválasztásakor a következő infor-
mációkat jeleníti meg. (130. o.)
Néhány információ a helyzettől függően
automatikusan megjelenik.
Vezetési tudnivalók
Válassza ki a vezetésre vonatkozó adatok megjelenítéséhez. (130. o.)
„F” tartalom:
Kattintson rá a stopper, a nyomatékelosztás (TVD-vel [nyomatékelosztó diffe-
renciálmű] felszerelt gépjárművek) és egyéb sportos vezetéshez hasznos funk-
ciók megjelenítéséhez.
(132. o.)
Navigációs rendszerhez kötött kijelző (felszereltségtől függően)
Válassza ki a következő navigációs rendszerrel kapcsolatos tudnivalók megje-
lenítéséhez.
• Útvonalvezetés
•Iránytű kijelzése (észak-szerint/iránytartás szerint)
Audiorendszerhez kapcsolt kijelző
Válassza ki az audio forrásnak vagy zeneszámnak a mérőműszer irányító-
gombjaival történő kiválasztásának lehetőségéhez.
Ve z e t é s t s e g í tő rendszerrel kapcsolatos tudnivalók
Válassza ki a tempomat vagy a radarvezérlésű, adaptív tempomat/ LDA (sável-
hagyásra figyelmeztető rendszer) (felszereltségtől függően) információinak
megjelenítéséhez, a rendszer használata közben. (315, 341, 353. o.)
Figyelmeztető üzenet kijelzése
Válassza ki a hibás működésre figyelmeztető üzenetek és az arra irányuló in-
tézkedések megjelenítéséhez. (518. o.)

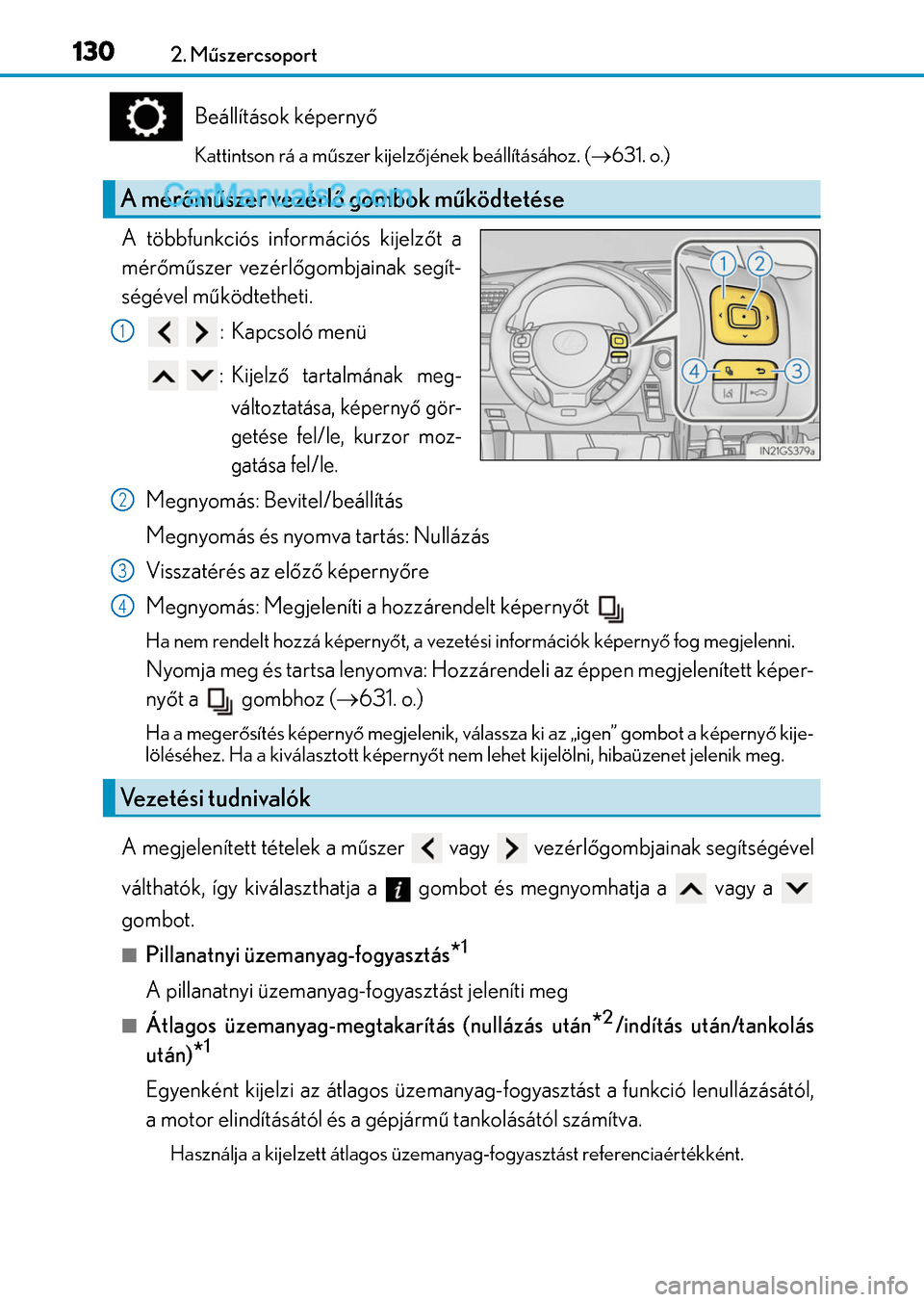

A kijelzőn megjelenített tételek

1302. Műszercsoport
Beállítások képernyő
Kattintson rá a műszer kijelzőjének beállításához. (631. o.)
A többfunkciós információs kijelzőt a
mérőműszer vezérlőgombjainak segít-
ségével működtetheti.
: Kapcsoló menü
: Kijelző tartalmának meg-
változtatása, képernyő gör-
getése fel/le, kurzor moz-
gatása fel/le.
Megnyomás: Bevitel/beállítás
Megnyomás és nyomva tartás: Nullázás
Visszatérés az előző képernyőre
Megnyomás: Megjeleníti a hozzárendelt képernyőt
Ha nem rendelt hozzá képernyőt, a vezetési információk képernyő fog megjelenni.
Nyomja meg és tartsa lenyomva: Hozzárendeli az éppen megjelenített képer-
nyőt a gombhoz (631. o.)
Ha a megerősítés képernyő megjelenik, válassza ki az „igen” gombot a képernyő kije-
löléséhez. Ha a kiválasztott képernyőt nem lehet kijelölni, hibaüzenet jelenik meg.
A megjelenített tételek a műszer vagy vezérlőgombjainak segítségével
válthatók, így kiválaszthatja a gombot és megnyomhatja a vagy a
gombot.
Pillanatnyi üzemanyag-fogyasztás*1
A pillanatnyi üzemanyag-fogyasztást jeleníti meg
Átlagos üzemanyag-megtakarítás (nullázás után*2/indítás után/tankolás
után)
*1
Egyenként kijelzi az átlagos üzemanyag-fogyasztást a funkció lenullázásától,
a motor elindításától és a gépjármű tankolásától számítva.
Használja a kijelzett átlagos üzemanyag-fogyasztást referenciaértékként.
A mérőműszer vezérlő gombok működtetése
1
2
Vezetési tudnivalók
3
4
