912. Mittaristo
2
Mittaristo
OM30F00FI
*1: Katso lisätietoja navigointijärjestelmän/mediakeskuksen käyttöohjekirjasta
*2: Kun käynnistyspainikkeesta valitaan ON-toimintatila, valot syttyvät sen merkiksi, että
järjestelmän toiminta tarkastetaan. Ne sammuvat, kun READY-merkkivalo syttyy.
Mikäli jokin valoista ei syty tai sammu, saattaa järjestelmässä olla toimintahäiriö. Anna
valtuutetun Lexus-jälleenmyyjän tai-korjaamon tai muun ammattitaitoisen ja hyvin
varustetun korjaamon tutkia auto.
*3: Kun käynnistyspainikkeesta valitaan ON-toimintatila, valot syttyvät sen merkiksi, että
järjestelmän toiminta tarkastetaan. Ne sammuvat, kun hybridijärjestelmä on päällä, tai
muutaman sekunnin kuluttua. Mikäli jokin valoista ei syty tai sammu, saattaa järjestel-
mässä olla toimintahäiriö. Anna valtuutetun Lexus-jälleenmyyjän tai -korjaamon tai
muun ammattitaitoisen ja hyvin varustetun korjaamon tutkia auto.
*4: Tämä valo syttyy keskipaneelissa.
*5: Valo vilkkuu osoittaakseen, että järjestelmä on toiminnassa.
*6: Kun ulkolämpötila on noin 3 C tai alhaisempi, merkkivalo vilkkuu noin 10 sekunnin
ajan ja jää sitten palamaan.
*7: Valo syttyy, kun järjestelmä kytketään pois päältä.
*8: Toiminnan varmistamiseksi kuolleen kulman varoitusvalot (sivupeileissä) syttyvät
seuraavissa tilanteissa:
• Kun käynnistyspainike on ON-toimintatilassa, kuolleen kulman varoitin (BSM)
kytketään päälle kohdassa monitoiminäytöllä.
• Kun kuolleen kulman varoittimen (BSM) toiminta on kytketty päälle kohdassa
monitoiminäytöllä, käynnistyspainikkeesta valitaan ON-toimintatila.
Jos järjestelmä toimii oikein, kuolleen kulman varoitusvalot (sivupeileissä) sammuvat
muutaman sekunnin kuluttua.
Jos kuolleen kulman varoitusvalot (sivupeileissä) eivät syty tai sammu, järjestelmässä
saattaa olla toimintahäiriö.
Jos näin tapahtuu, anna valtuutetun Lexus-jälleenmyyjän tai -korjaamon tai muun
ammattitaitoisen ja hyvin varustetun korjaamon tutkia auto.
*9: Tämä valo syttyy ulkopuolisissa sivupeileissä.
VA R O I T U S
nMikäli jokin turvajärjestelmien varoitusvaloista ei syty
Jos turvajärjestelmien, kuten ABS-jarrujen ja SRS-turvatyynyjen, varoitusvalot eivät
syty hybridijärjestelmän käynnistyksen yhteydessä, se saattaa tarkoittaa, että kyseiset
järjestelmät eivät ole suojaamassa sinua onnettomuuden sattuessa, jolloin seurauksena
saattaa olla kuolema tai vakava loukkaantuminen. Jos näin tapahtuu, anna valtuutetun
Lexus-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun
korjaamon tutkia auto välittömästi.
OM30F00FI.book Page 91 Monday, February 6, 2017 12:40 PM

922. Mittaristo
OM30F00FI

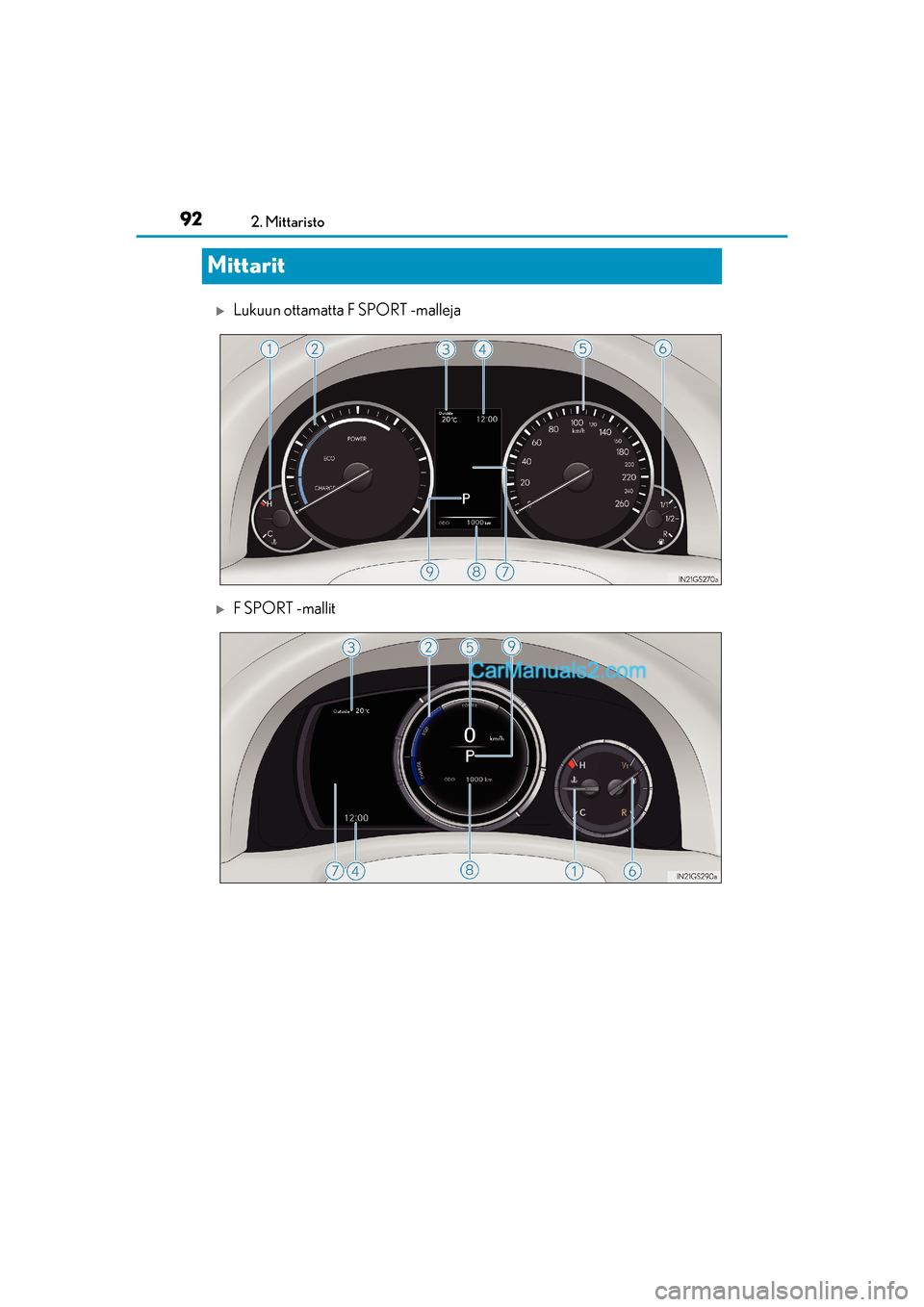

Mittarit
Lukuun ottamatta F SPORT -malleja
F SPORT -mallit
OM30F00FI.book Page 92 Monday, February 6, 2017 12:40 PM

932. Mittaristo
2
Mittaristo
OM30F00FI

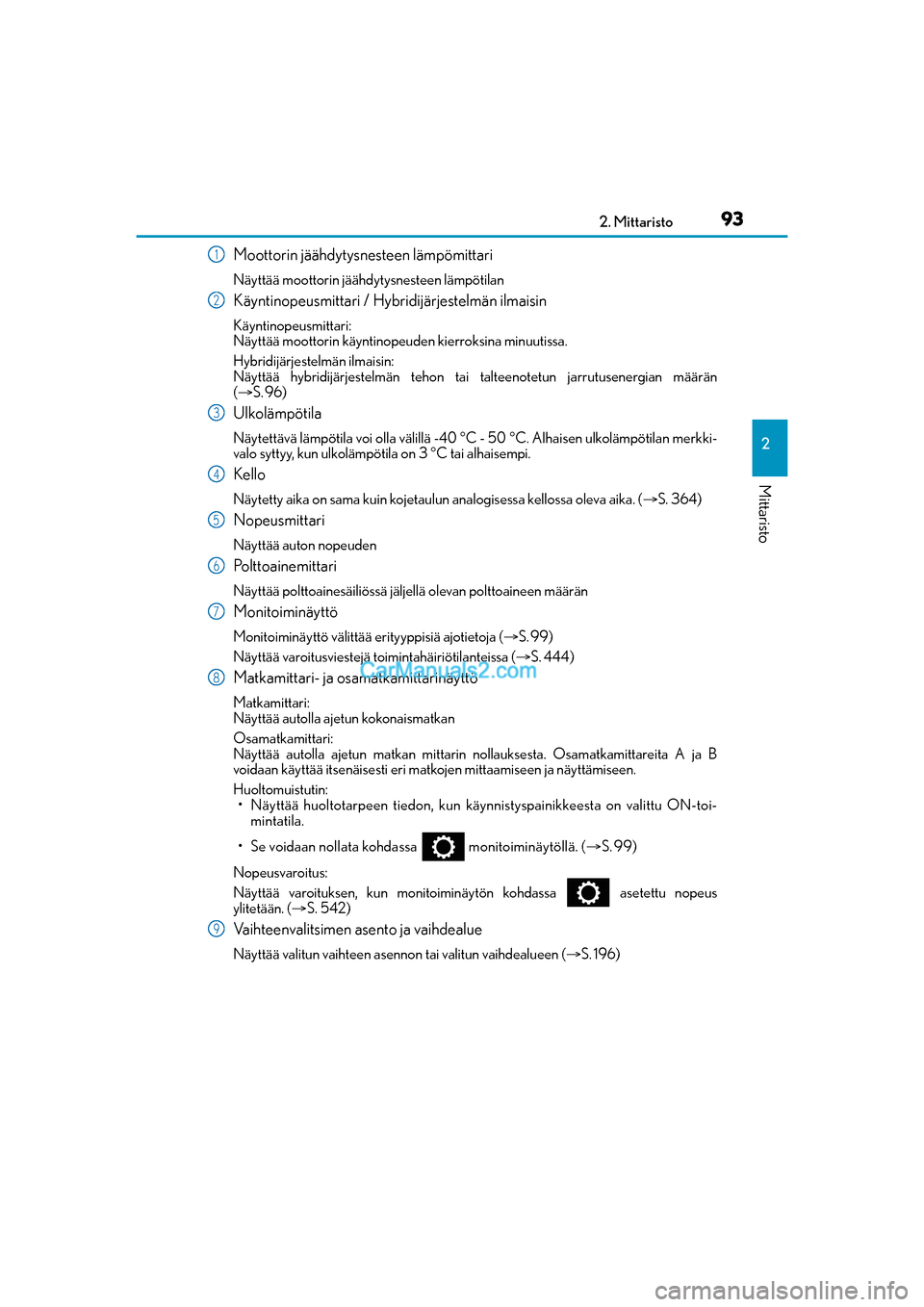

Moottorin jäähdytysnesteen lämpömittari
Näyttää moottorin jäähdytysnesteen lämpötilan
Käyntinopeusmittari / Hybridijärjestelmän ilmaisin
Käyntinopeusmittari:
Näyttää moottorin käyntinopeuden kierroksina minuutissa.
Hybridijärjestelmän ilmaisin:
Näyttää hybridijärjestelmän tehon tai talteenotetun jarrutusenergian määrän
(S. 96)
Ulkolämpötila
Näytettävä lämpötila voi olla välillä -40 C - 50 C. Alhaisen ulkolämpötilan merkki-
valo syttyy, kun ulkolämpötila on 3 C tai alhaisempi.
Kello
Näytetty aika on sama kuin kojetaulun analogisessa kellossa oleva aika. (S. 364)
Nopeusmittari
Näyttää auton nopeuden
Polttoainemittari
Näyttää polttoainesäiliössä jäljellä olevan polttoaineen määrän
Monitoiminäyttö
Monitoiminäyttö välittää erityyppisiä ajotietoja (S. 99)
Näyttää varoitusviestejä toimintahäiriötilanteissa (S. 444)
Matkamittari- ja osamatkamittarinäyttö
Matkamittari:
Näyttää autolla ajetun kokonaismatkan
Osamatkamittari:
Näyttää autolla ajetun matkan mittarin nollauksesta. Osamatkamittareita A ja B
voidaan käyttää itsenäisesti eri matkojen mittaamiseen ja näyttämiseen.
Huoltomuistutin:
• Näyttää huoltotarpeen tiedon, kun käynnistyspainikkeesta on valittu ON-toi-
mintatila.
• Se voidaan nollata kohdassa monitoiminäytöllä. (S. 99)
Nopeusvaroitus:
Näyttää varoituksen, kun monitoiminäytön kohdassa asetettu nopeus
ylitetään. (S. 542)
Vaihteenvalitsimen asento ja vaihdealue
Näyttää valitun vaihteen asennon tai valitun vaihdealueen (S. 196)
1
2
3
4
5
6
7
8
9
OM30F00FI.book Page 93 Monday, February 6, 2017 12:40 PM

942. Mittaristo
OM30F00FI

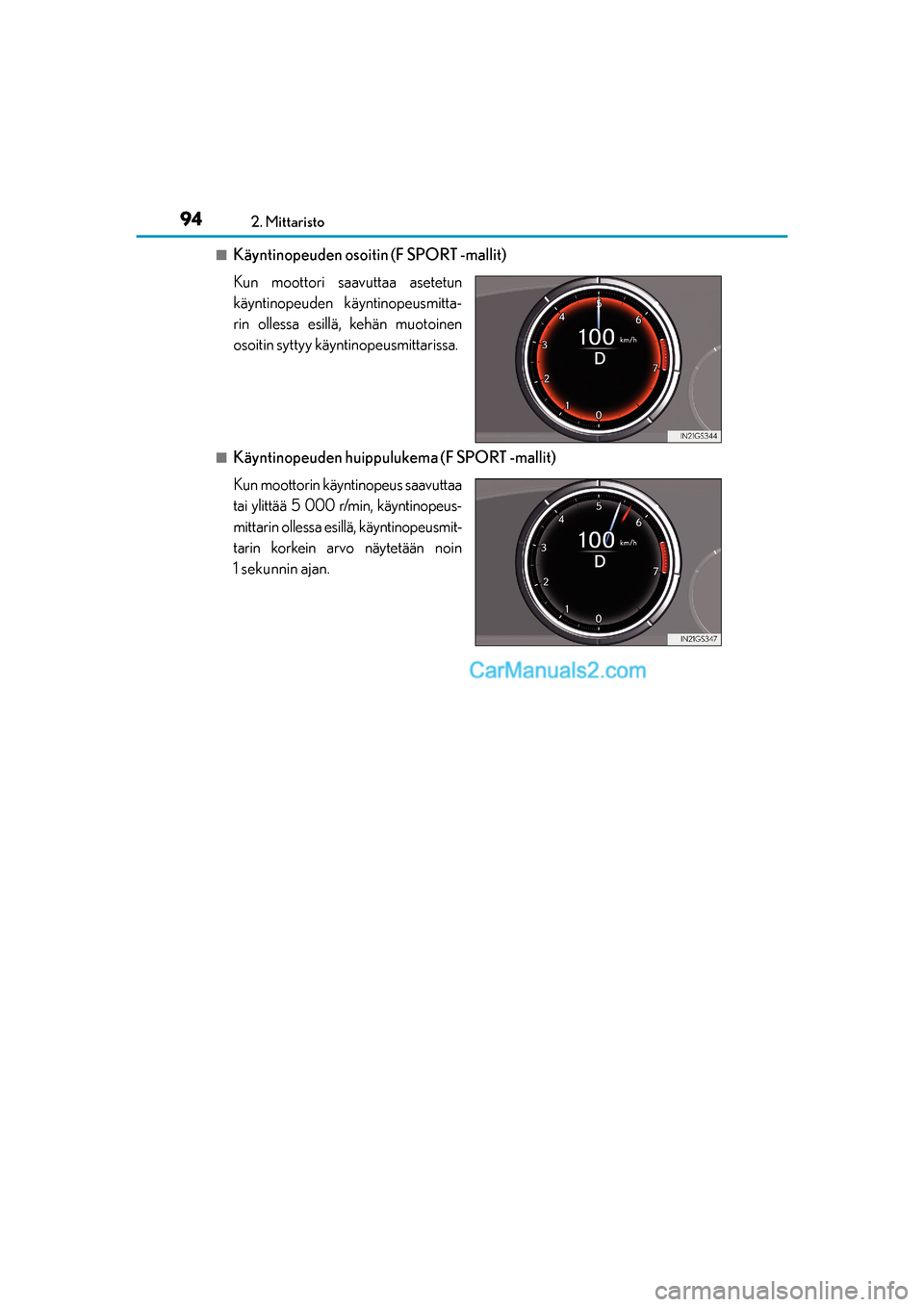

nKäyntinopeuden osoitin (F SPORT -mallit)
Kun moottori saavuttaa asetetun
käyntinopeuden käyntinopeusmitta-
rin ollessa esillä, kehän muotoinen
osoitin syttyy käyntinopeusmittarissa.
nKäyntinopeuden huippulukema (F SPORT -mallit)
Kun moottorin käyntinopeus saavuttaa
tai ylittää 5 000 r/min, käyntinopeus-
mittarin ollessa esillä, käyntinopeusmit-
tarin korkein arvo näytetään noin
1 sekunnin ajan.
OM30F00FI.book Page 94 Monday, February 6, 2017 12:40 PM

952. Mittaristo
2
Mittaristo
OM30F00FI

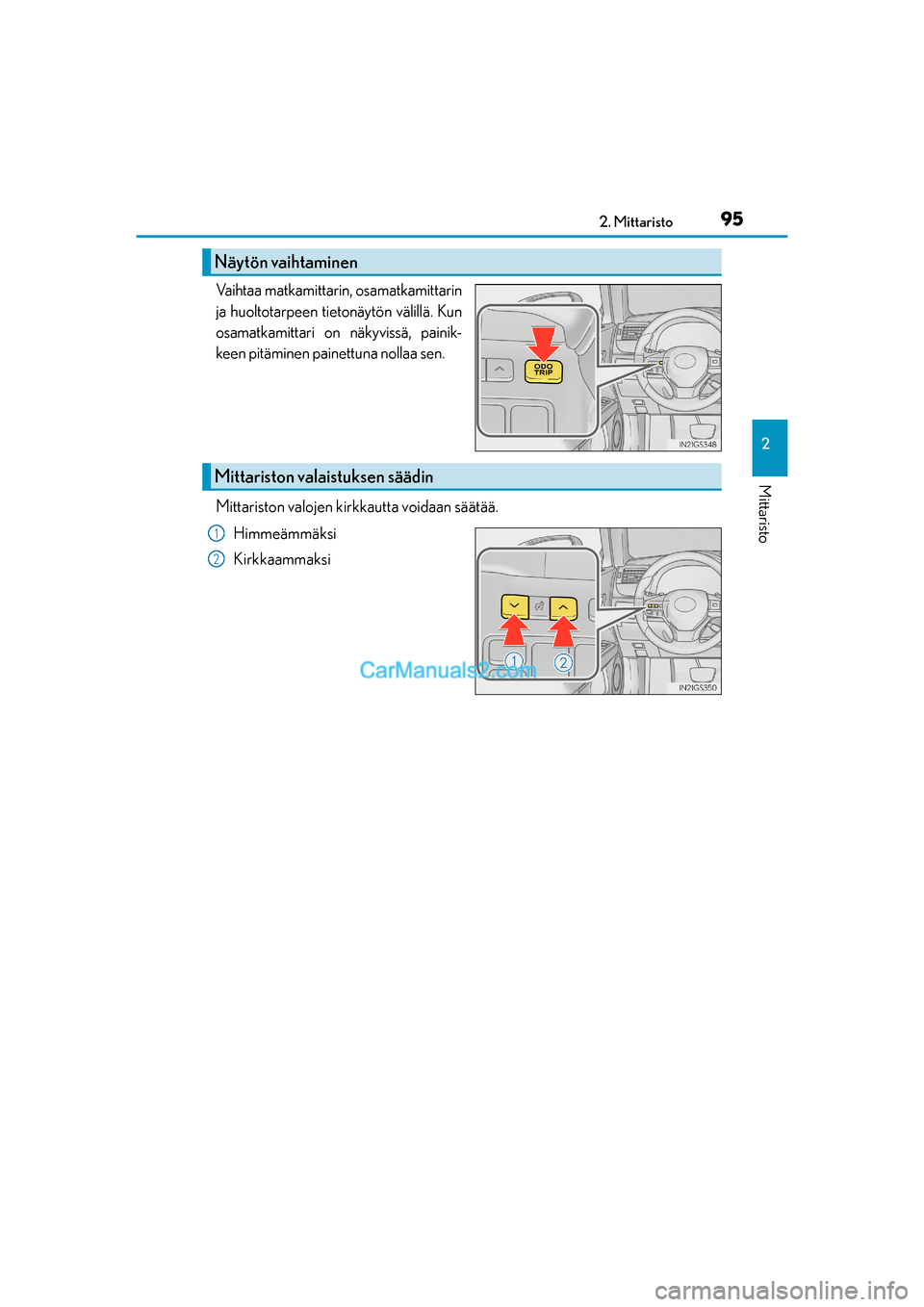

Vaihtaa matkamittarin, osamatkamittarin
ja huoltotarpeen tietonäytön välillä. Kun
osamatkamittari on näkyvissä, painik-
keen pitäminen painettuna nollaa sen.
Mittariston valojen kirkkautta voidaan säätää.
Himmeämmäksi
Kirkkaammaksi
Näytön vaihtaminen
Mittariston valaistuksen säädin
1
2
OM30F00FI.book Page 95 Monday, February 6, 2017 12:40 PM

962. Mittaristo
OM30F00FI

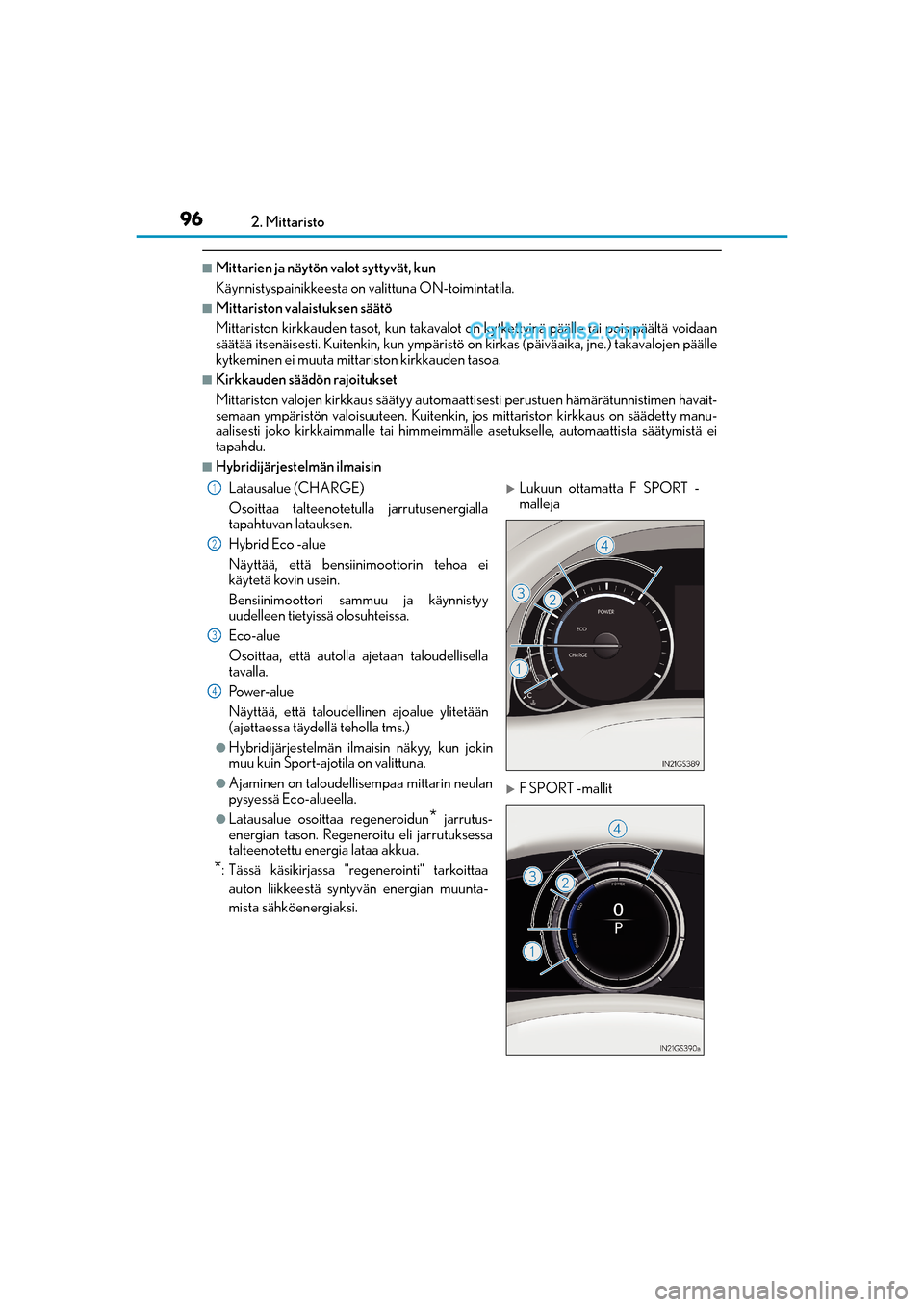

nMittarien ja näytön valot syttyvät, kun
Käynnistyspainikkeesta on valittuna ON-toimintatila.
nMittariston valaistuksen säätö
Mittariston kirkkauden tasot, kun takavalot on kytkettyinä päälle tai pois päältä voidaan
säätää itsenäisesti. Kuitenkin, kun ympäristö on kirkas (päiväaika, jne.) takavalojen päälle
kytkeminen ei muuta mittariston kirkkauden tasoa.
nKirkkauden säädön rajoitukset
Mittariston valojen kirkkaus säätyy automaattisesti perustuen hämärätunnistimen havait-
semaan ympäristön valoisuuteen. Kuitenkin, jos mittariston kirkkaus on säädetty manu-
aalisesti joko kirkkaimmalle tai himmeimmälle asetukselle, automaattista säätymistä ei
tapahdu.
nHybridijärjestelmän ilmaisin
Latausalue (CHARGE)
Osoittaa talteenotetulla jarrutusenergialla
tapahtuvan latauksen.
Hybrid Eco -alue
Näyttää, että bensiinimoottorin tehoa ei
käytetä kovin usein.
Bensiinimoottori sammuu ja käynnistyy
uudelleen tietyissä olosuhteissa.
Eco-alue
Osoittaa, että autolla ajetaan taloudellisella
tavalla.
Po w e r- a l u e
Näyttää, että taloudellinen ajoalue ylitetään
(ajettaessa täydellä teholla tms.)
lHybridijärjestelmän ilmaisin näkyy, kun jokin
muu kuin Sport-ajotila on valittuna.
lAjaminen on taloudellisempaa mittarin neulan
pysyessä Eco-alueella.
lLatausalue osoittaa regeneroidun* jarrutus-
energian tason. Regeneroitu eli jarrutuksessa
talteenotettu energia lataa akkua.
*: Tässä käsikirjassa "regenerointi" tarkoittaa
auton liikkeestä syntyvän energian muunta-
mista sähköenergiaksi.
Lukuun ottamatta F SPORT -
malleja
F SPORT -mallit
1
2
3
4
OM30F00FI.book Page 96 Monday, February 6, 2017 12:40 PM

972. Mittaristo
2
Mittaristo
OM30F00FI

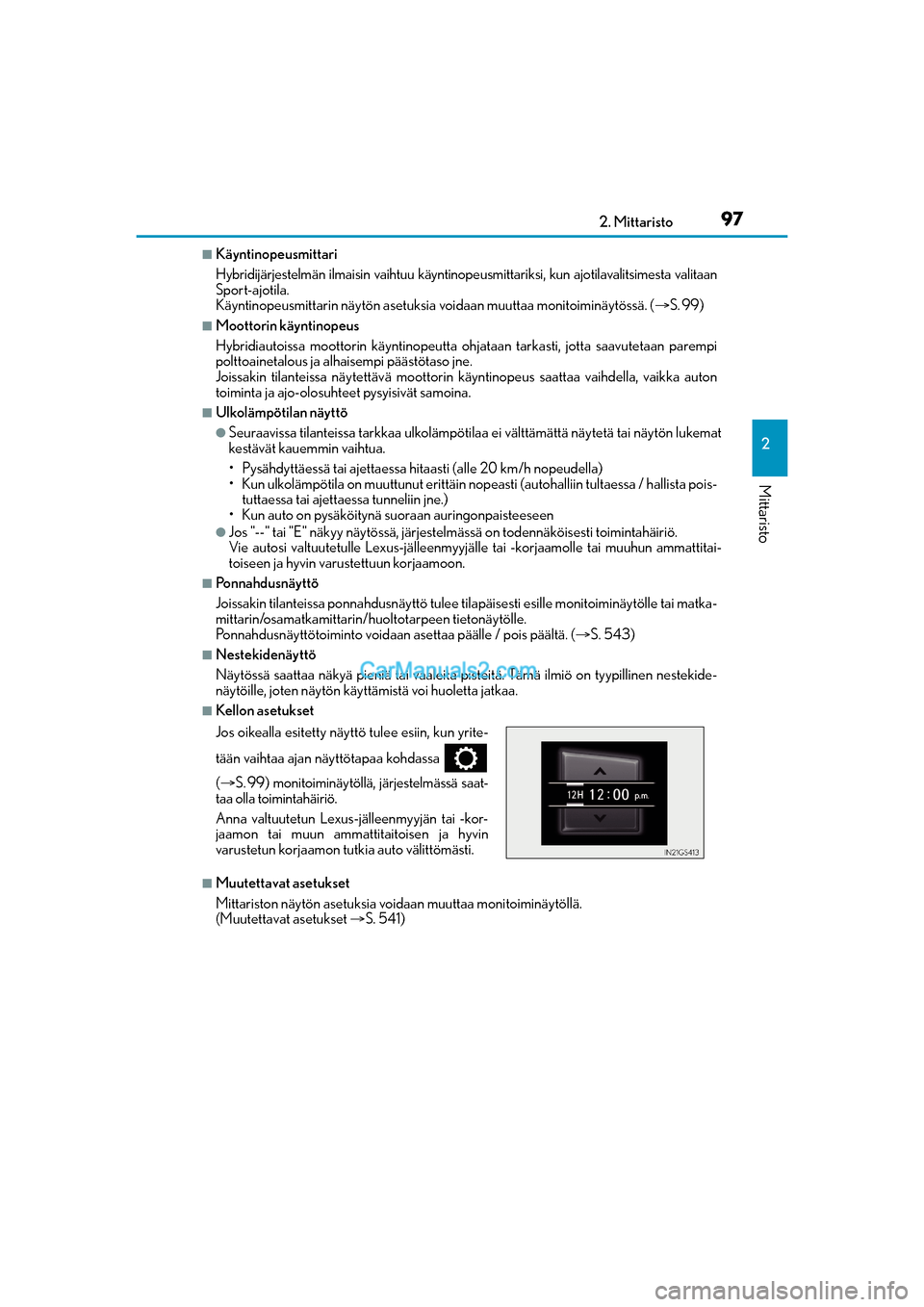

nKäyntinopeusmittari
Hybridijärjestelmän ilmaisin vaihtuu käyntinopeusmittariksi, kun ajotilavalitsimesta valitaan
Sport-ajotila.
Käyntinopeusmittarin näytön asetuksia voidaan muuttaa monitoiminäytössä. (S. 99)
nMoottorin käyntinopeus
Hybridiautoissa moottorin käyntinopeutta ohjataan tarkasti, jotta saavutetaan parempi
polttoainetalous ja alhaisempi päästötaso jne.
Joissakin tilanteissa näytettävä moottorin käyntinopeus saattaa vaihdella, vaikka auton
toiminta ja ajo-olosuhteet pysyisivät samoina.
nUlkolämpötilan näyttö
lSeuraavissa tilanteissa tarkkaa ulkolämpötilaa ei välttämättä näytetä tai näytön lukemat
kestävät kauemmin vaihtua.
• Pysähdyttäessä tai ajettaessa hitaasti (alle 20 km/h nopeudella)
• Kun ulkolämpötila on muuttunut erittäin nopeasti (autohalliin tultaessa / hallista pois-
tuttaessa tai ajettaessa tunneliin jne.)
• Kun auto on pysäköitynä suoraan auringonpaisteeseen
lJos "--" tai "E" näkyy näytössä, järjestelmässä on todennäköisesti toimintahäiriö.
Vie autosi valtuutetulle Lexus-jälleenmyyjälle tai -korjaamolle tai muuhun ammattitai-
toiseen ja hyvin varustettuun korjaamoon.
nPonnahdusnäyttö
Joissakin tilanteissa ponnahdusnäyttö tulee tilapäisesti esille monitoiminäytölle tai matka-
mittarin/osamatkamittarin/huoltotarpeen tietonäytölle.
Ponnahdusnäyttötoiminto voidaan asettaa päälle / pois päältä. (S. 543)
nNestekidenäyttö
Näytössä saattaa näkyä pieniä tai vaaleita pisteitä. Tämä ilmiö on tyypillinen nestekide-
näytöille, joten näytön käyttämistä voi huoletta jatkaa.
nKellon asetukset
nMuutettavat asetukset
Mittariston näytön asetuksia voidaan muuttaa monitoiminäytöllä.
(Muutettavat asetukset S. 541) Jos oikealla esitetty näyttö tulee esiin, kun yrite-
tään vaihtaa ajan näyttötapaa kohdassa
(S. 99) monitoiminäytöllä, järjestelmässä saat-
taa olla toimintahäiriö.
Anna valtuutetun Lexus-jälleenmyyjän tai -kor-
jaamon tai muun ammattitaitoisen ja hyvin
varustetun korjaamon tutkia auto välittömästi.
OM30F00FI.book Page 97 Monday, February 6, 2017 12:40 PM

982. Mittaristo
OM30F00FI

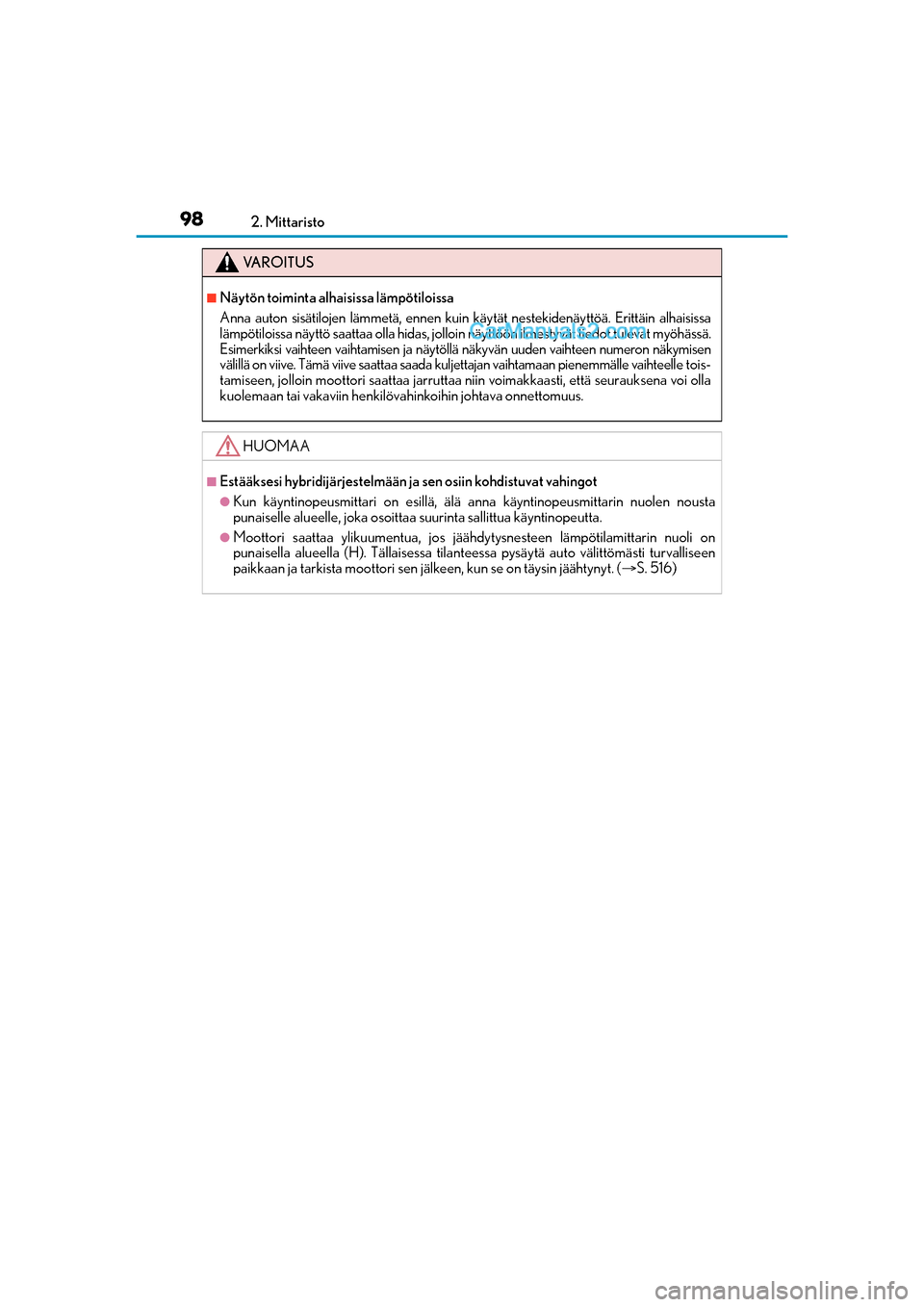

VA R O I T U S
nNäytön toiminta alhaisissa lämpötiloissa
Anna auton sisätilojen lämmetä, ennen kuin käytät nestekidenäyttöä. Erittäin alhaisissa
lämpötiloissa näyttö saattaa olla hidas, jolloin näyttöön ilmestyvät tiedot tulevat myöhässä.
Esimerkiksi vaihteen vaihtamisen ja näytöllä näkyvän uuden vaihteen numeron näkymisen
välillä on viive. Tämä viive saattaa saada kuljettajan vaihtamaan pienemmälle vaihteelle tois-
tamiseen, jolloin moottori saattaa jarruttaa niin voimakkaasti, että seurauksena voi olla
kuolemaan tai vakaviin henkilövahinkoihin johtava onnettomuus.
HUOMAA
nEstääksesi hybridijärjestelmään ja sen osiin kohdistuvat vahingot
lKun käyntinopeusmittari on esillä, älä anna käyntinopeusmittarin nuolen nousta
punaiselle alueelle, joka osoittaa suurinta sallittua käyntinopeutta.
lMoottori saattaa ylikuumentua, jos jäähdytysnesteen lämpötilamittarin nuoli on
punaisella alueella (H). Tällaisessa tilanteessa pysäytä auto välittömästi turvalliseen
paikkaan ja tarkista moottori sen jälkeen, kun se on täysin jäähtynyt. (S. 516)
OM30F00FI.book Page 98 Monday, February 6, 2017 12:40 PM

99
2 2. Mittaristo
Mittaristo
OM30F00FI
Monitoiminäyttö
Monitoiminäyttö välittää kuljettajalle erityyppisiä auton tietoja.
lValikkokuvakkeet
Näyttää seuraavan tiedon, kun kuvake valitaan. (S. 101)
Jotkut tiedot näytetään automaattisesti tilanteesta riippuen.
Ajotietoa
Valitse tämä halutessasi näyttöön ajamiseen liittyvää tietoa. (S. 101)
Navigointijärjestelmään yhdistetty näyttö ( joissakin malleissa)
Valitse tämä halutessasi näyttöön seuraavia navigointijärjestelmään yhdistettyjä
tietoja.
•Reittiopastus
• Kompassi (pohjoinen ylhäällä -näyttö / ajosuunta ylhäällä -näyttö)
Audiojärjestelmään yhdistetty näyttö
Valitse mahdollistaaksesi audiolähteen valinnan tai raidan valinnan näytöltä
mittariston ohjauspainikkeita käyttämällä.
Ajamista avustavan järjestelmän tiedot
Valitse näytettäväksi vakionopeussäätimen, mukautuvan vakionopeussäätimen
tai täydellä nopeusalueella mukautuvan vakionopeussäätimen / kaistavahdin
(LDA) ( joissakin malleissa) / mukautuvan kaistavahdin (LKA) ( joissakin
malleissa) tiedot, kun järjestelmää käytetään. (S. 250, 259, 272, 284, 296)
Näytön sisältö
Lukuun ottamatta F SPORT -mallejaF SPORT -mallit
OM30F00FI.book Page 99 Monday, February 6, 2017 12:40 PM

1002. Mittaristo
OM30F00FI

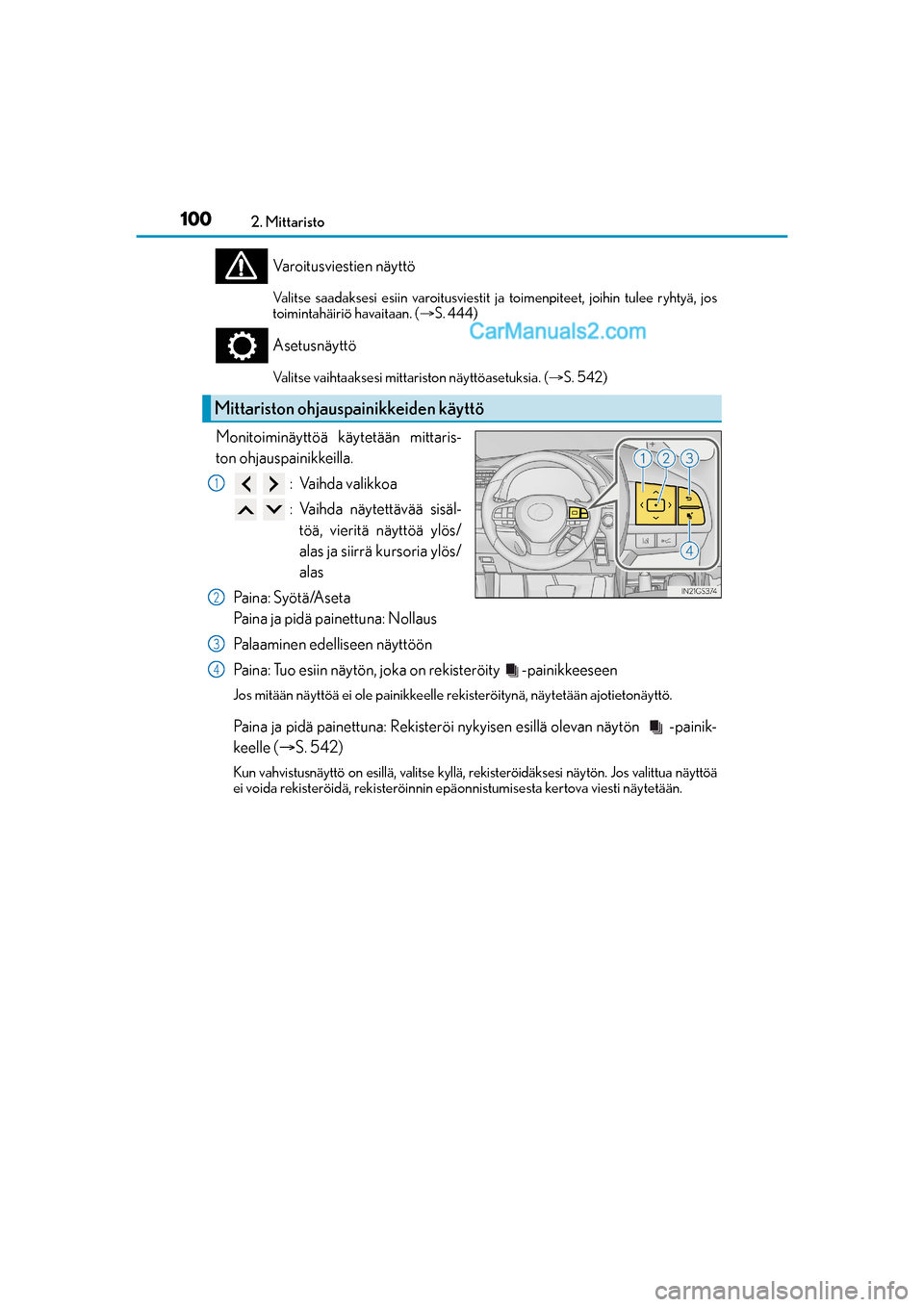

Varoitusviestien näyttö
Valitse saadaksesi esiin varoitusviestit ja toimenpiteet, joihin tulee ryhtyä, jos
toimintahäiriö havaitaan. (S. 444)
Asetusnäyttö
Valitse vaihtaaksesi mittariston näyttöasetuksia. (S. 542)
Monitoiminäyttöä käytetään mittaris-
ton ohjauspainikkeilla.
: Vaihda valikkoa
: Vaihda näytettävää sisäl-
töä, vieritä näyttöä ylös/
alas ja siirrä kursoria ylös/
alas
Paina: Syötä/Aseta
Paina ja pidä painettuna: Nollaus
Palaaminen edelliseen näyttöön
Paina: Tuo esiin näytön, joka on rekisteröity -painikkeeseen
Jos mitään näyttöä ei ole painikkeelle rekisteröitynä, näytetään ajotietonäyttö.
Paina ja pidä painettuna: Rekisteröi nykyisen esillä olevan näytön -painik-
keelle (S. 542)
Kun vahvistusnäyttö on esillä, valitse kyllä, rekisteröidäksesi näytön. Jos valittua näyttöä
ei voida rekisteröidä, rekisteröinnin epäonnistumisesta kertova viesti näytetään.
Mittariston ohjauspainikkeiden käyttö
1
2
3
4
OM30F00FI.book Page 100 Monday, February 6, 2017 12:40 PM
