Lexus GS300h 2016 Omistajan käsikirja (in Finnish)

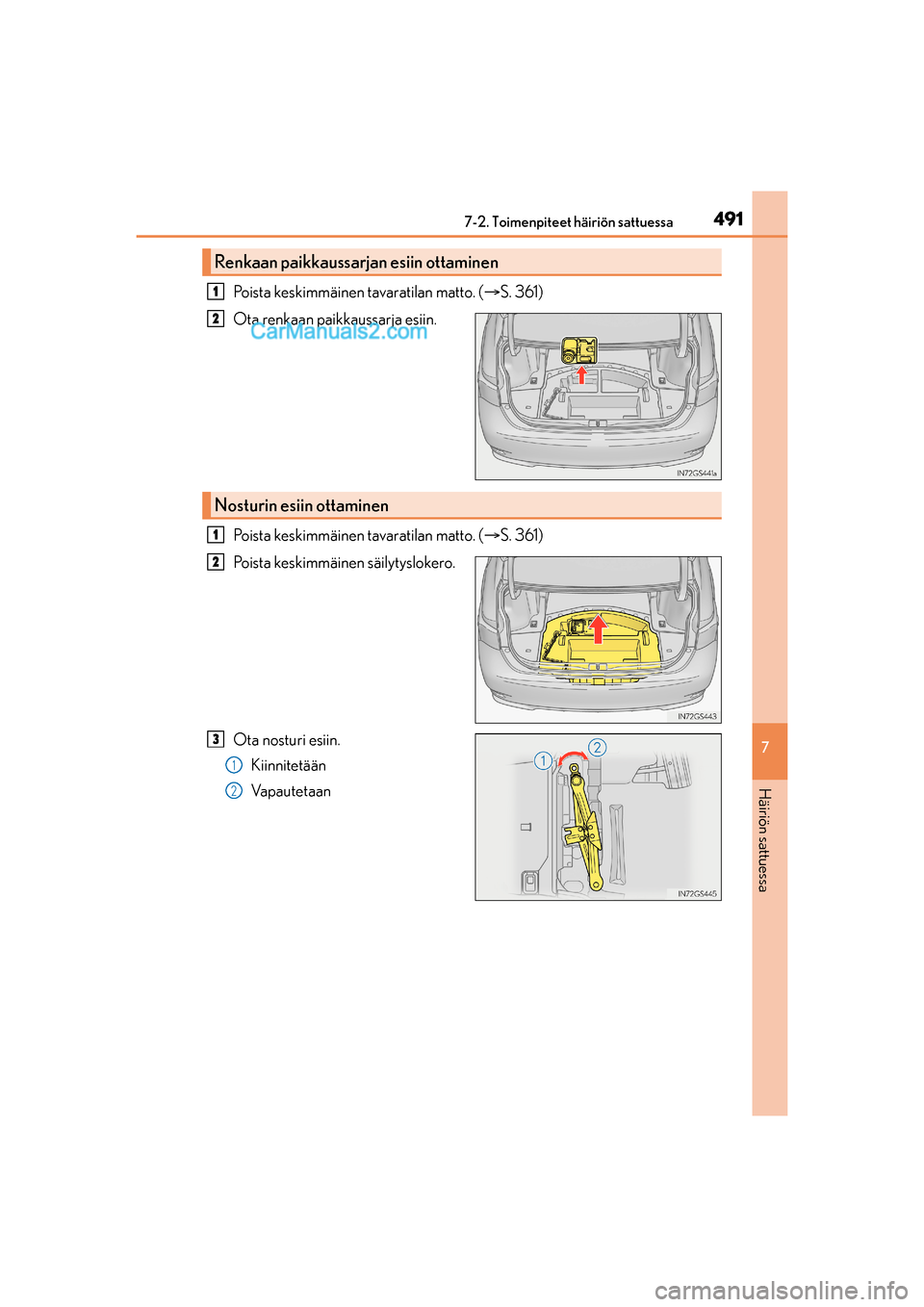

4917-2. Toimenpiteet häiriön sattuessa
7
Häiriön sattuessa
OM30F00FI
Poista keskimmäinen tavaratilan matto. (S. 361)
Ota renkaan paikkaussarja esiin.
Poista keskimmäinen tavaratilan matto. (S. 361)
Poista keskimmäinen säilytyslokero.
Ota nosturi esiin.
Kiinnitetään
Va p a u t e t a a n
Renkaan paikkaussarjan esiin ottaminen
1
2
Nosturin esiin ottaminen
1
2
3
1
2
OM30F00FI.book Page 491 Monday, February 6, 2017 12:40 PM

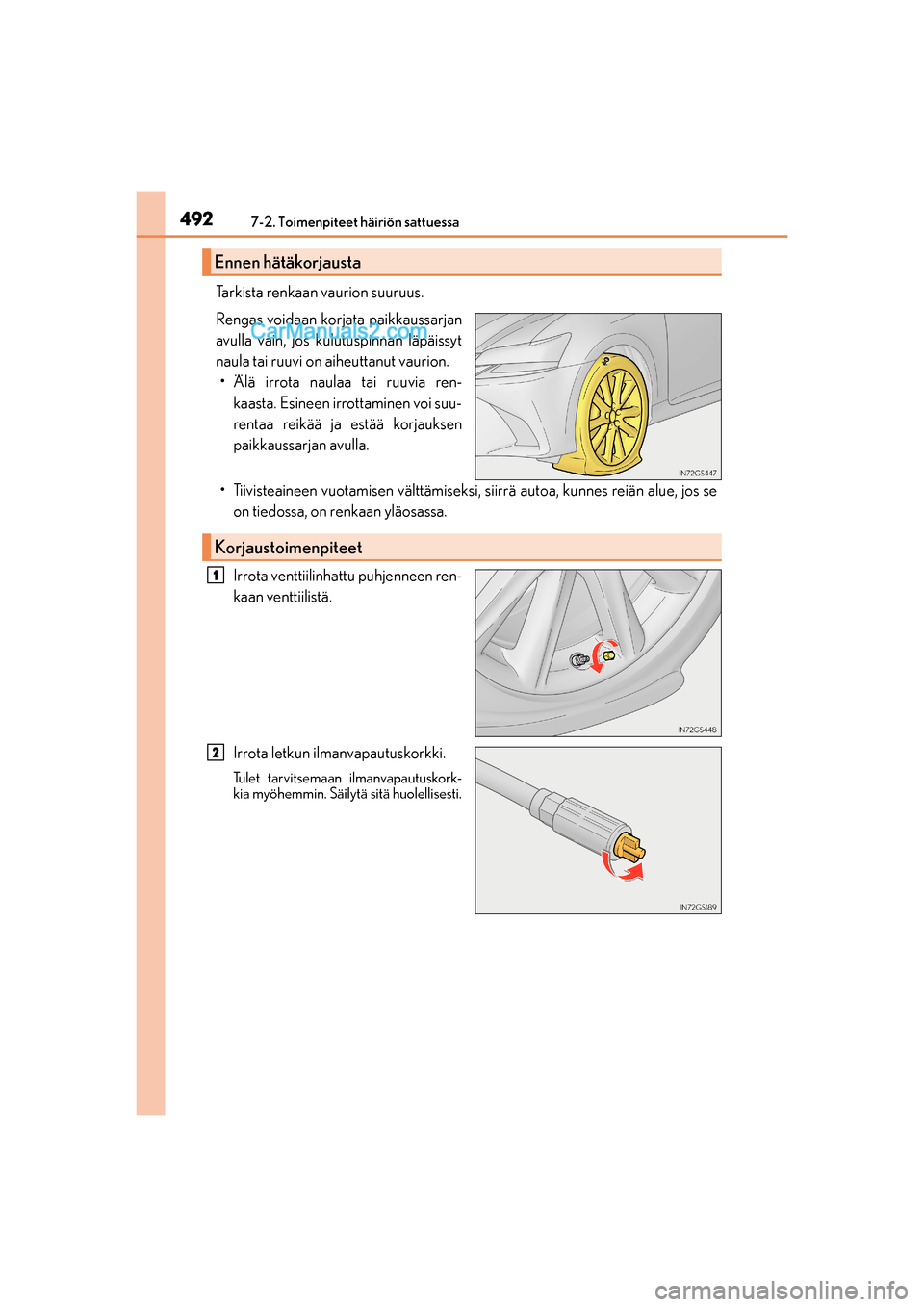

4927-2. Toimenpiteet häiriön sattuessa
OM30F00FI
Tarkista renkaan vaurion suuruus.
Rengas voidaan korjata paikkaussarjan
avulla vain, jos kulutuspinnan läpäissyt
naula tai ruuvi on aiheuttanut vaurion.
• Älä irrota naulaa tai ruuvia ren-
kaasta. Esineen irrottaminen voi suu-
rentaa reikää ja estää korjauksen
paikkaussarjan avulla.
• Tiivisteaineen vuotamisen välttämiseksi, siirrä autoa, kunnes reiän alue, jos se
on tiedossa, on renkaan yläosassa.
Irrota venttiilinhattu puhjenneen ren-
kaan venttiilistä.
Irrota letkun ilmanvapautuskorkki.
Tulet tarvitsemaan ilmanvapautuskork-
kia myöhemmin. Säilytä sitä huolellisesti.
Ennen hätäkorjausta
Korjaustoimenpiteet
1
2
OM30F00FI.book Page 492 Monday, February 6, 2017 12:40 PM

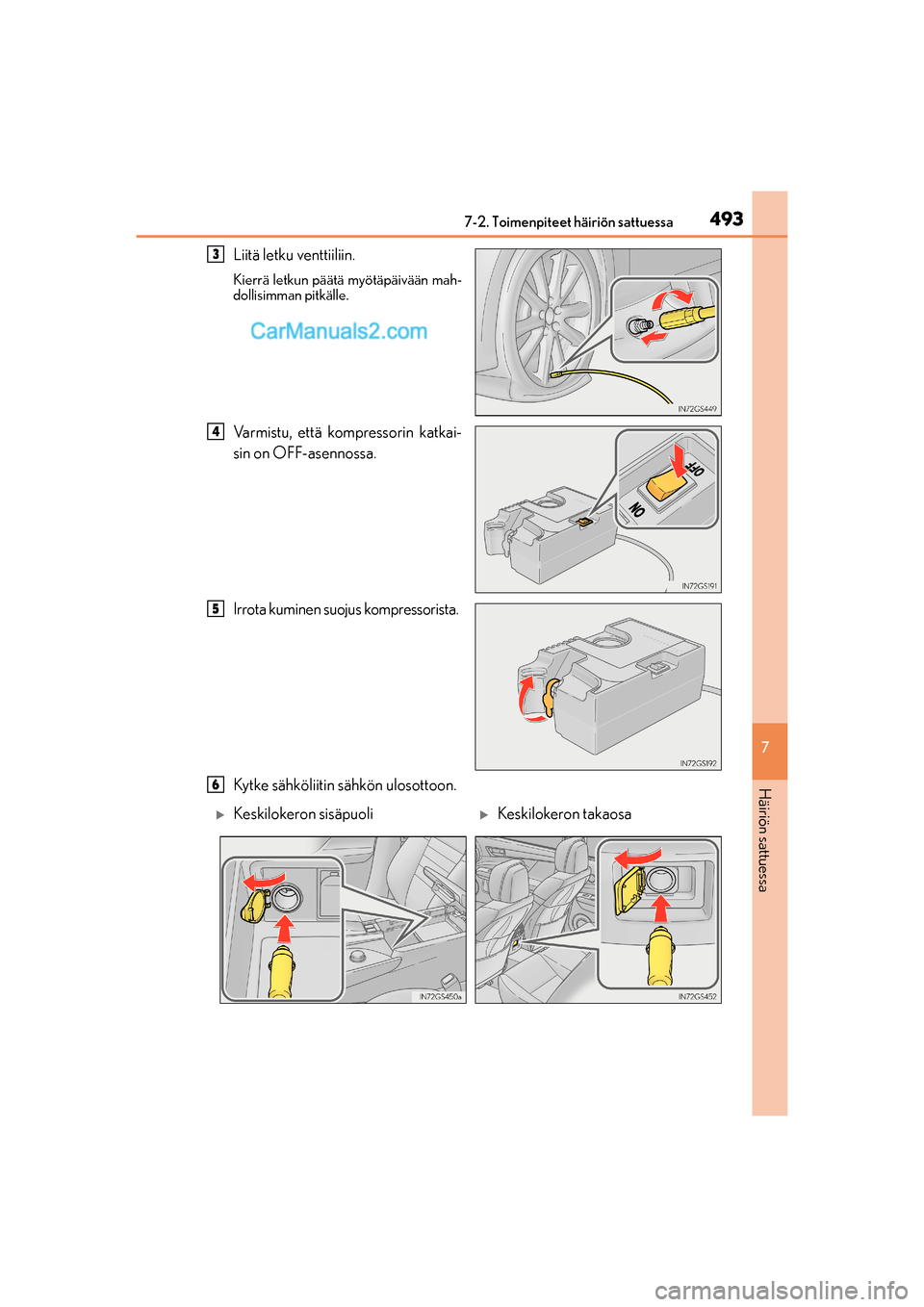

4937-2. Toimenpiteet häiriön sattuessa
7
Häiriön sattuessa
OM30F00FI
Liitä letku venttiiliin.
Kierrä letkun päätä myötäpäivään mah-
dollisimman pitkälle.
Varmistu, että kompressorin katkai-
sin on OFF-asennossa.
Irrota kuminen suojus kompressorista.
Kytke sähköliitin sähkön ulosottoon.
3
4
5
6
Keskilokeron sisäpuoliKeskilokeron takaosa
OM30F00FI.book Page 493 Monday, February 6, 2017 12:40 PM

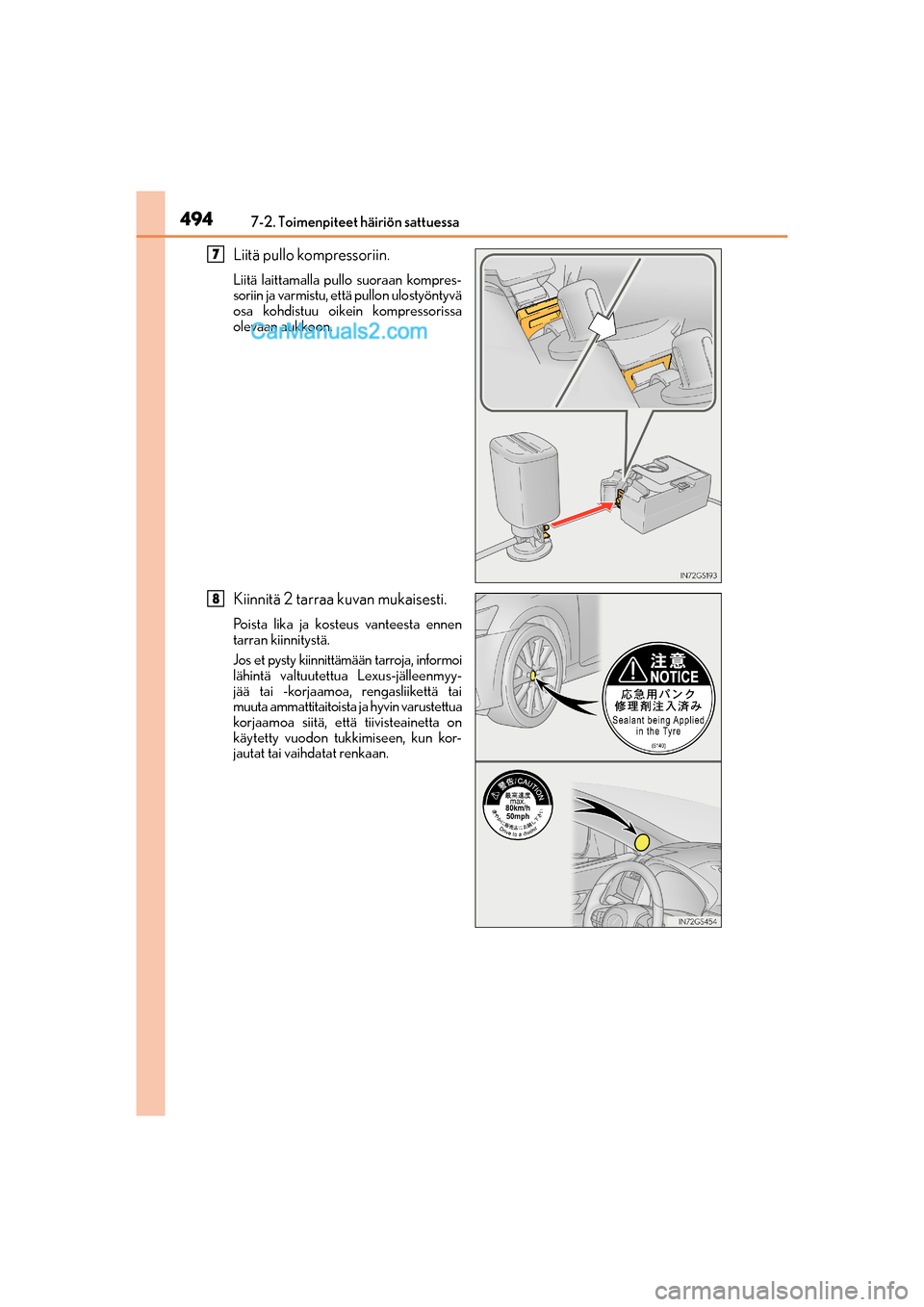

4947-2. Toimenpiteet häiriön sattuessa
OM30F00FI
Liitä pullo kompressoriin.
Liitä laittamalla pullo suoraan kompres-
soriin ja varmistu, että pullon ulostyöntyvä
osa kohdistuu oikein kompressorissa
olevaan aukkoon.
Kiinnitä 2 tarraa kuvan mukaisesti.
Poista lika ja kosteus vanteesta ennen
tarran kiinnitystä.
Jos et pysty kiinnittämään tarroja, informoi
lähintä valtuutettua Lexus-jälleenmyy-
jää tai -korjaamoa, rengasliikettä tai
muuta ammattitaitoista ja hyvin varustettua
korjaamoa siitä, että tiivisteainetta on
käytetty vuodon tukkimiseen, kun kor-
jautat tai vaihdatat renkaan.
7
8
OM30F00FI.book Page 494 Monday, February 6, 2017 12:40 PM

4957-2. Toimenpiteet häiriön sattuessa
7
Häiriön sattuessa
OM30F00FI
Tarkista, mikä on ohjeistettu rengas-
paine.
Ohjeistettu rengaspaine on ilmoitettu
kuvan osoittamassa tarrassa. (S. 535)
Käynnistä hybridijärjestelmä. (S. 189)
Kytke kompressori päälle tiivisteai-
neen ruiskuttamiseksi ja renkaan
täyttämiseksi.
9
10
11
OM30F00FI.book Page 495 Monday, February 6, 2017 12:40 PM

4967-2. Toimenpiteet häiriön sattuessa
OM30F00FI
Täytä rengasta, kunnes suositeltu
rengaspaine saavutetaan.
Tiivisteainetta ruiskutetaan, ja paine
nousee äkillisesti 300 kPa (3,0 bar)
tai 400 kPa (4,0 bar), ja laskee sitten
vähitellen.
Ilmanpainemittari näyttää todelli-
sen rengaspaineen arvon noin
1 minuutin kuluttua (15 minuutin
kuluttua alhaisissa lämpötiloissa)
katkaisimen päälle kytkemisestä.
Täytä ohjeistettuun painearvoon.
• Käännä kompressorin katkaisin
OFF-asentoon ja tarkista rengas-
paine. Varo täyttämästä liikaa. Tar-
kista ja täytä lisää, kunnes ohjeistettu
rengaspaine on saavutettu.
• Jos rengaspaine on edelleen ohjeistettua alhaisempi, kun rengasta on täytetty
10 minuuttia (35 minuuttia alhaisessa lämpötilassa) katkaisin päälle kytkettynä,
rengas on vaurioitunut liikaa, jotta sen voisi korjata. Kytke kompressorin katkaisin
pois päältä ja ota yhteyttä valtuutettuun Lexus-jälleenmyyjään tai -korjaamoon
tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
• Jos rengaspaine ylittää suositellun paineen, säädä rengaspainetta päästämällä
hieman ilmaa pois. (S. 499, 535)
Kompressorin katkaisimen ollessa asennossa OFF irrota letku renkaan venttiilistä
ja vedä sitten sähköliitin irti sähkön ulosotosta.
Jonkin verran tiivisteainetta voi valua ulos, kun letku irrotetaan.
Kiinnitä venttiilin korkki korjatun renkaan venttiiliin.
12
1
2
3
13
14
OM30F00FI.book Page 496 Monday, February 6, 2017 12:40 PM

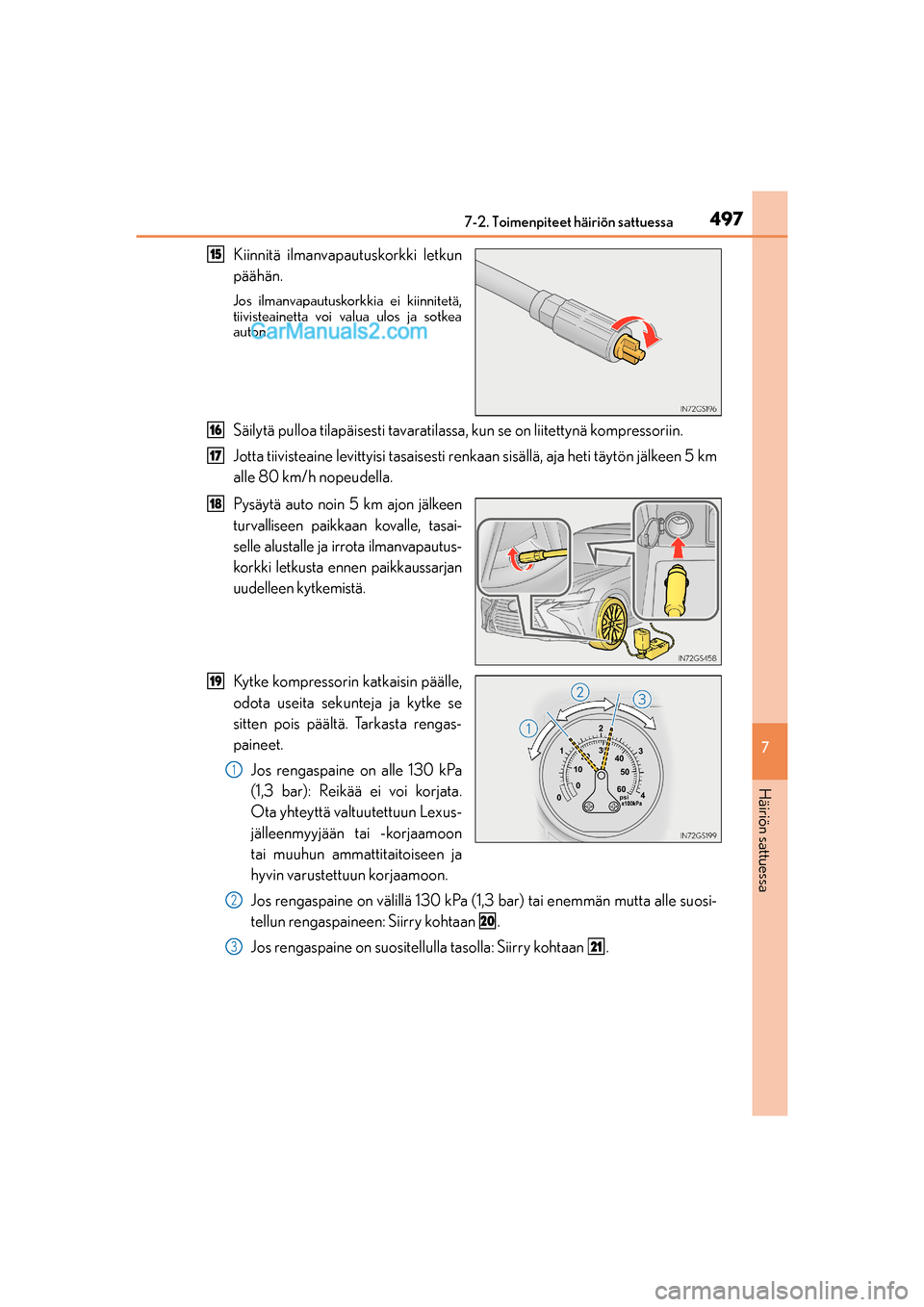

4977-2. Toimenpiteet häiriön sattuessa
7
Häiriön sattuessa
OM30F00FI
Kiinnitä ilmanvapautuskorkki letkun
päähän.
Jos ilmanvapautuskorkkia ei kiinnitetä,
tiivisteainetta voi valua ulos ja sotkea
auton.
Säilytä pulloa tilapäisesti tavaratilassa, kun se on liitettynä kompressoriin.
Jotta tiivisteaine levittyisi tasaisesti renkaan sisällä, aja heti täytön jälkeen 5 km
alle 80 km/h nopeudella.
Pysäytä auto noin 5 km ajon jälkeen
turvalliseen paikkaan kovalle, tasai-
selle alustalle ja irrota ilmanvapautus-
korkki letkusta ennen paikkaussarjan
uudelleen kytkemistä.
Kytke kompressorin katkaisin päälle,
odota useita sekunteja ja kytke se
sitten pois päältä. Tarkasta rengas-
paineet.
Jos rengaspaine on alle 130 kPa
(1,3 bar): Reikää ei voi korjata.
Ota yhteyttä valtuutettuun Lexus-
jälleenmyyjään tai -korjaamoon
tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.
Jos rengaspaine on välillä 130 kPa (1,3 bar) tai enemmän mutta alle suosi-
tellun rengaspaineen: Siirry kohtaan .
Jos rengaspaine on suositellulla tasolla: Siirry kohtaan .
15
16
17
18
19
1
2
20
321
OM30F00FI.book Page 497 Monday, February 6, 2017 12:40 PM

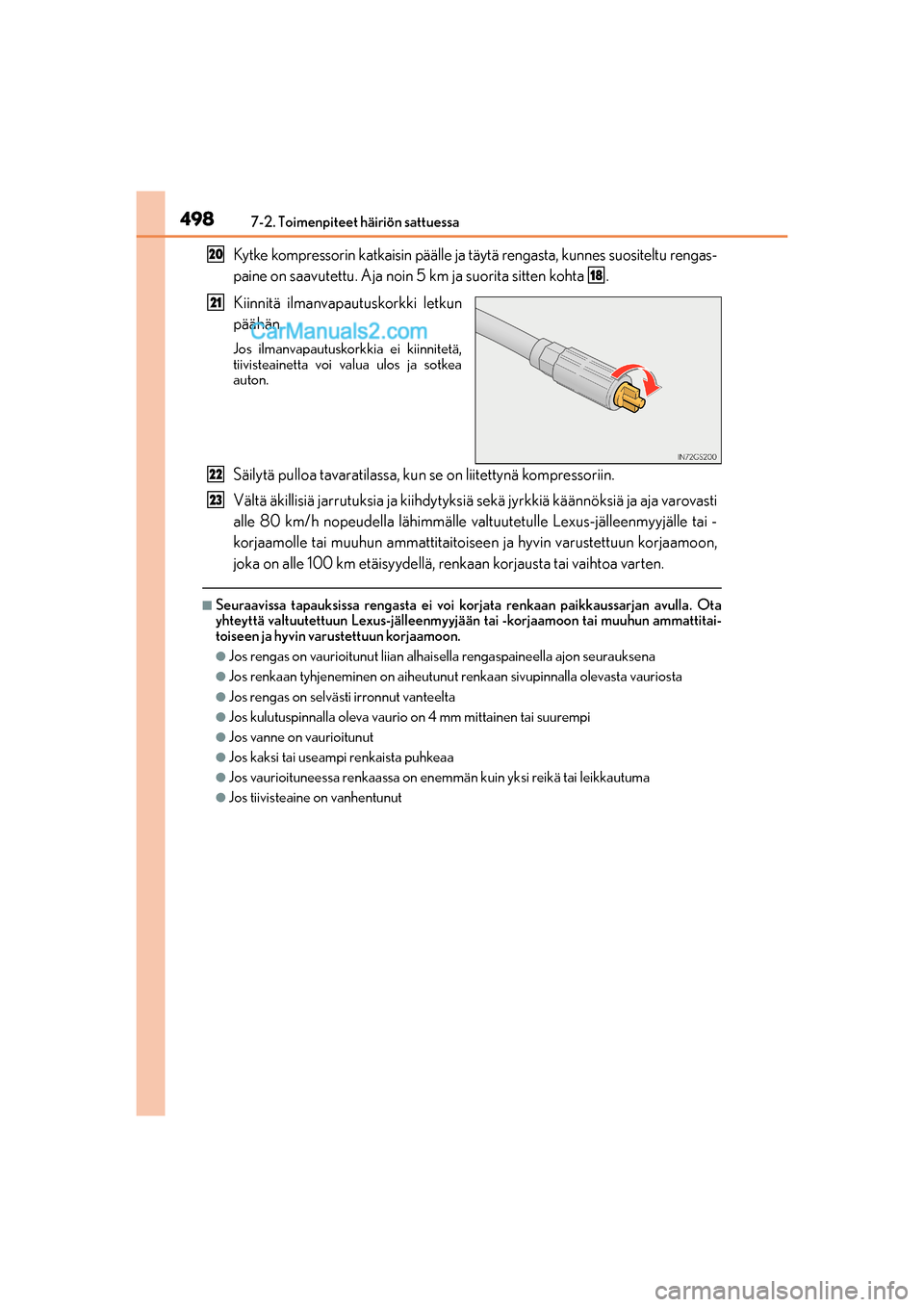

4987-2. Toimenpiteet häiriön sattuessa
OM30F00FI
Kytke kompressorin katkaisin päälle ja täytä rengasta, kunnes suositeltu rengas-
paine on saavutettu. Aja noin 5 km ja suorita sitten kohta .
Kiinnitä ilmanvapautuskorkki letkun
päähän.
Jos ilmanvapautuskorkkia ei kiinnitetä,
tiivisteainetta voi valua ulos ja sotkea
auton.
Säilytä pulloa tavaratilassa, kun se on liitettynä kompressoriin.
Vältä äkillisiä jarrutuksia ja kiihdytyksiä sekä jyrkkiä käännöksiä ja aja varovasti
alle 80 km/h nopeudella lähimmälle valtuutetulle Lexus-jälleenmyyjälle tai -
korjaamolle tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon,
joka on alle 100 km etäisyydellä, renkaan korjausta tai vaihtoa varten.
nSeuraavissa tapauksissa rengasta ei voi korjata renkaan paikkaussarjan avulla. Ota
yhteyttä valtuutettuun Lexus-jälleenmyyjään tai -korjaamoon tai muuhun ammattitai-
toiseen ja hyvin varustettuun korjaamoon.
lJos rengas on vaurioitunut liian alhaisella rengaspaineella ajon seurauksena
lJos renkaan tyhjeneminen on aiheutunut renkaan sivupinnalla olevasta vauriosta
lJos rengas on selvästi irronnut vanteelta
lJos kulutuspinnalla oleva vaurio on 4 mm mittainen tai suurempi
lJos vanne on vaurioitunut
lJos kaksi tai useampi renkaista puhkeaa
lJos vaurioituneessa renkaassa on enemmän kuin yksi reikä tai leikkautuma
lJos tiivisteaine on vanhentunut
20
18
21
22
23
OM30F00FI.book Page 498 Monday, February 6, 2017 12:40 PM

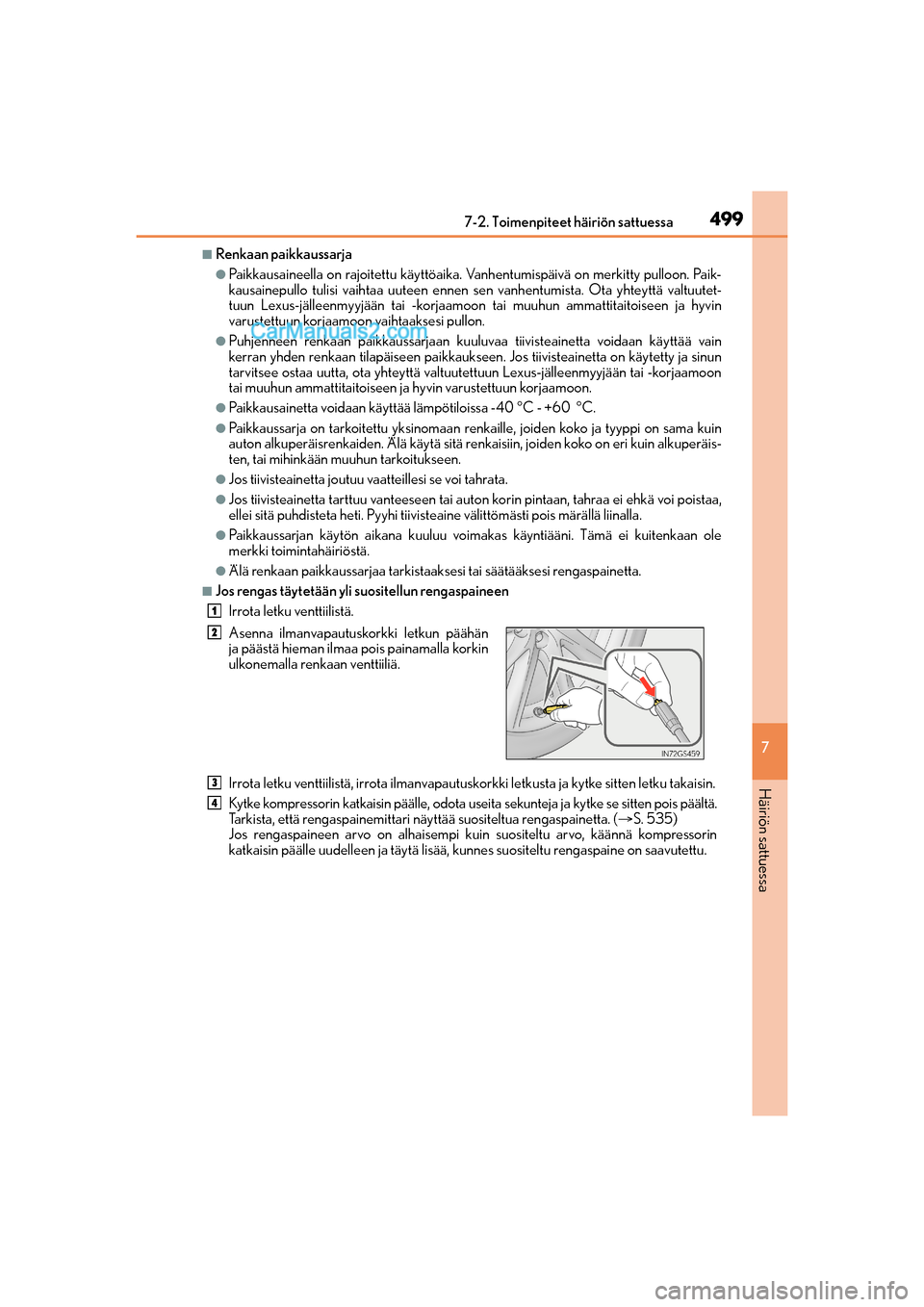

4997-2. Toimenpiteet häiriön sattuessa
7
Häiriön sattuessa
OM30F00FI
nRenkaan paikkaussarja
lPaikkausaineella on rajoitettu käyttöaika. Vanhentumispäivä on merkitty pulloon. Paik-
kausainepullo tulisi vaihtaa uuteen ennen sen vanhentumista. Ota yhteyttä valtuutet-
tuun Lexus-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin
varustettuun korjaamoon vaihtaaksesi pullon.
lPuhjenneen renkaan paikkaussarjaan kuuluvaa tiivisteainetta voidaan käyttää vain
kerran yhden renkaan tilapäiseen paikkaukseen. Jos tiivisteainetta on käytetty ja sinun
tarvitsee ostaa uutta, ota yhteyttä valtuutettuun Lexus-jälleenmyyjään tai -korjaamoon
tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
lPaikkausainetta voidaan käyttää lämpötiloissa -40 C - +60 C.
lPaikkaussarja on tarkoitettu yksinomaan renkaille, joiden koko ja tyyppi on sama kuin
auton alkuperäisrenkaiden. Älä käytä sitä renkaisiin, joiden koko on eri kuin alkuperäis-
ten, tai mihinkään muuhun tarkoitukseen.
lJos tiivisteainetta joutuu vaatteillesi se voi tahrata.
lJos tiivisteainetta tarttuu vanteeseen tai auton korin pintaan, tahraa ei ehkä voi poistaa,
ellei sitä puhdisteta heti. Pyyhi tiivisteaine välittömästi pois märällä liinalla.
lPaikkaussarjan käytön aikana kuuluu voimakas käyntiääni. Tämä ei kuitenkaan ole
merkki toimintahäiriöstä.
lÄlä renkaan paikkaussarjaa tarkistaaksesi tai säätääksesi rengaspainetta.
nJos rengas täytetään yli suositellun rengaspaineen
Irrota letku venttiilistä.
Irrota letku venttiilistä, irrota ilmanvapautuskorkki letkusta ja kytke sitten letku takaisin.
Kytke kompressorin katkaisin päälle, odota useita sekunteja ja kytke se sitten pois päältä.
Tarkista, että rengaspainemittari näyttää suositeltua rengaspainetta. (S. 535)
Jos rengaspaineen arvo on alhaisempi kuin suositeltu arvo, käännä kompressorin
katkaisin päälle uudelleen ja täytä lisää, kunnes suositeltu rengaspaine on saavutettu. Asenna ilmanvapautuskorkki letkun päähän
ja päästä hieman ilmaa pois painamalla korkin
ulkonemalla renkaan venttiiliä.
1
2
3
4
OM30F00FI.book Page 499 Monday, February 6, 2017 12:40 PM

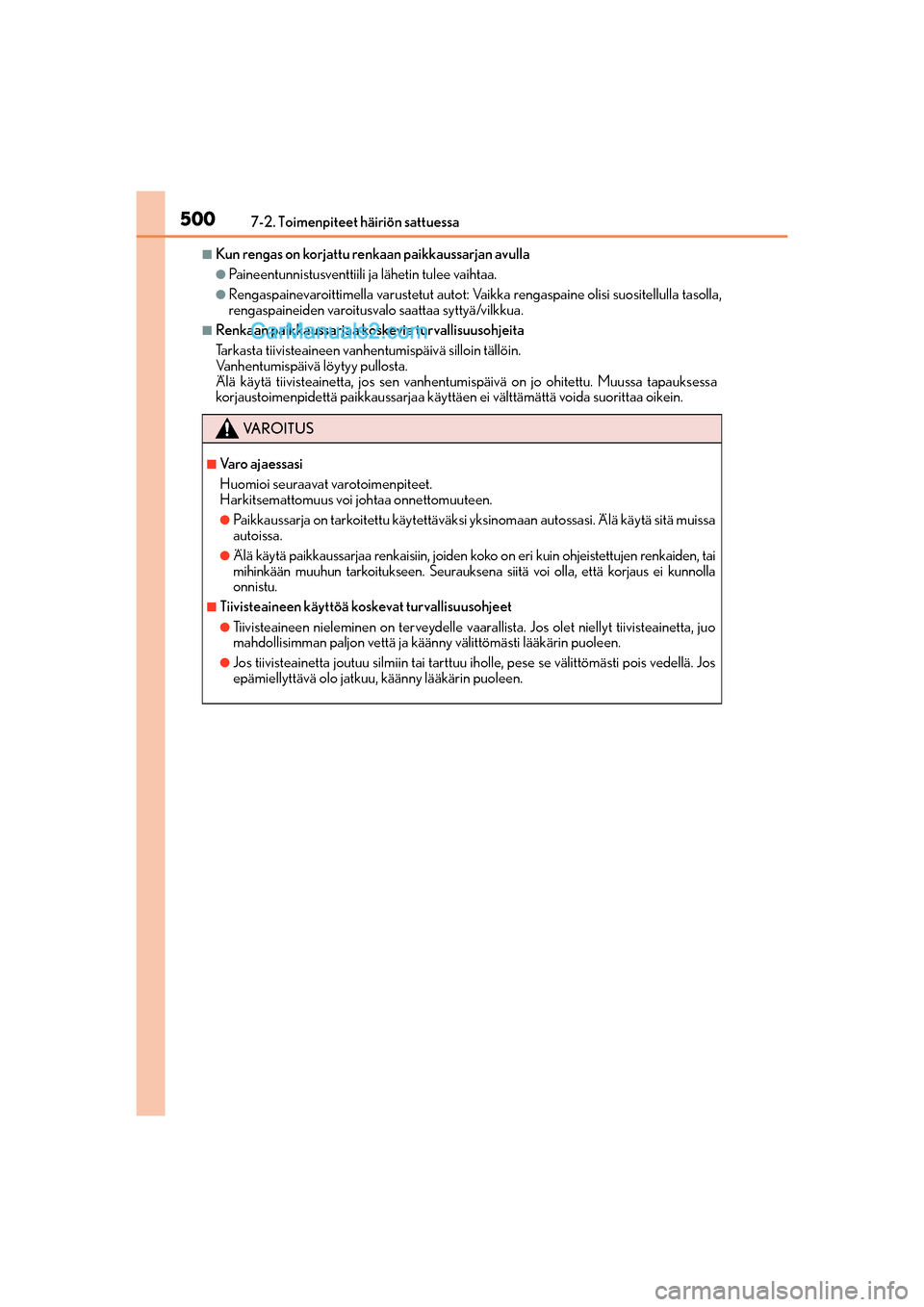

5007-2. Toimenpiteet häiriön sattuessa
OM30F00FI
nKun rengas on korjattu renkaan paikkaussarjan avulla
lPaineentunnistusventtiili ja lähetin tulee vaihtaa.
lRengaspainevaroittimella varustetut autot: Vaikka rengaspaine olisi suositellulla tasolla,
rengaspaineiden varoitusvalo saattaa syttyä/vilkkua.
nRenkaan paikkaussarjaa koskevia turvallisuusohjeita
Tarkasta tiivisteaineen vanhentumispäivä silloin tällöin.
Vanhentumispäivä löytyy pullosta.
Älä käytä tiivisteainetta, jos sen vanhentumispäivä on jo ohitettu. Muussa tapauksessa
korjaustoimenpidettä paikkaussarjaa käyttäen ei välttämättä voida suorittaa oikein.
VA R O I T U S
nVaro ajaessasi
Huomioi seuraavat varotoimenpiteet.
Harkitsemattomuus voi johtaa onnettomuuteen.
lPaikkaussarja on tarkoitettu käytettäväksi yksinomaan autossasi. Älä käytä sitä muissa
autoissa.
lÄlä käytä paikkaussarjaa renkaisiin, joiden koko on eri kuin ohjeistettujen renkaiden, tai
mihinkään muuhun tarkoitukseen. Seurauksena siitä voi olla, että korjaus ei kunnolla
onnistu.
nTiivisteaineen käyttöä koskevat turvallisuusohjeet
lTiivisteaineen nieleminen on terveydelle vaarallista. Jos olet niellyt tiivisteainetta, juo
mahdollisimman paljon vettä ja käänny välittömästi lääkärin puoleen.
lJos tiivisteainetta joutuu silmiin tai tarttuu iholle, pese se välittömästi pois vedellä. Jos
epämiellyttävä olo jatkuu, käänny lääkärin puoleen.
