Система контроля давления в шинах Lexus GS300h 2016 Инструкция по эксплуатации (in Russian)

15Иллюстрированный указатель
GS450h_300h_OM_OM99M55R_(RR) Стеклоочистители
ветрового стекла . . . . . . . . . . . . . . . . . . . . стр. 277
Меры предосторожности в зимнее время . . . . . . . . . . . . . . . . . . стр. 406
Во избежание обмерзания (обогрев зоны щеток
стеклоочистителей ветрового стекла )
*1. . . . . . . . . . . . . . . . . . . . стр. 429
Меры предосторожности при мойке автомобиля . . . . . . . . . . . . стр. 469
Дверца лючка заливной горловины топливного бака . . . . . стр. 284
Способ заправки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 284
Ти п топлива /емкость топливного бака . . . . . . . . . . . . . . . . . . . . . стр. 661
Шины . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 507
Размер шин /давление в шинах . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 668
Зимние шины /цепи противоскольжения . . . . . . . . . . . . . . . . . . . . стр. 406
Проверка шин /перестановка шин /система контроля
давления в шинах
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 507
Действия при спущенной шине . . . . . . . . . . . . . . . . . . . . . . . стр. 604, 615
Капот . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 487
Открывание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 487
Крышка моторного отсека . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 491
Моторное масло . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 662
Действия в случае перегрева . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 645
Предупреждающие сообщения . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 568
Фары /передние габаритные огни /дневные ходовые огни . . . стр. 259
Передние указатели поворота . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 252
Противотуманные фары /задний противотуманный
фонарь
*2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 276
Боковые указатели поворота . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 252
Задние габаритные фонари . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 259
Стоп -сигналы
Сигнал аварийного торможения . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 395
Задние указатели поворота . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 252
Фонарь заднего хода
*2
Перевод рычага управления трансмиссией в положение R . . . . стр. 245
Фонари освещения номерного знака . . . . . . . . . . . . . . . . . . . . стр. 259
4
5
6
7
Лампы наружных световых приборов
( способ замены : стр . 537, мощность : стр . 671)
*1: При наличии*2: Могут быть расположены с другой стороны в зависимости от региона поставки .
8
9
10
11
12

1222. Комбинация приборов
GS450h_300h_OM_OM99M55R_(RR)
Степень поворота рулевого колеса
Фактическое состояние автомобиля может отличаться от отображаемой
информации в зависимости от состояния дороги , температуры , скорости
автомобиля и других факторов .
Используйте эту информацию в качестве справочной .
●Сброс записанных максимальных значений G-force
Нажмите и удерживайте для сброса значений .
●Функция сохранения пиков значений (модели F SPORT)
Если генерируются поперечные векторы G-force со значением 0,5 G или
больше , отображаемое значение G-force становится янтарным и
удерживается в течение 2 секунд .
■Давление в шинах (автомобили с системой контроля
давления в шинах )
Показывает давление воздуха в каждой шине .
Давление в шине компактного запасного колеса не отображается .
■Предупреждение о рыскании автомобиля системы LDA
( система предупреждения о выходе за пределы полосы с
рулевым управлением ) (при наличии )
→ стр . 325
■Предупреждение о рыскании автомобиля системы LKA (Lane-
Keeping Assist, система помощи следованию в полосе ) (при
наличии )
→ стр . 314
■Индикация выключена
Отображается пустой экран
*1: Отображается , когда этот параметр имеет значение “Инф . о вожден . 1”, “Инф.
о вожден . 2” или “Инф . о вожден . 3”. (→стр . 675)
*2:Показания функции можно обнулить , нажимая (переключатели управления
приборами ) дольше чем 1 секунду во время отображения параметра , который
требуется обнулить .
Если предусмотрено обнуление нескольких параметров , отобразится экран
выбора .
6

1232. Комбинация приборов
2
Комбинация приборов
GS450h_300h_OM_OM99M55R_(RR)
Можно изменять следующие настройки , см . стр . 674
Функции , которые могут включаться и выключаться , включаются и
выключаются при каждом нажатии кнопки .
■(система предупреждения о выходе за
пределы полосы с рулевым управлением )
( при наличии ) ( →стр . 325)
■(система помощи следованию в полосе )
( при наличии ) ( →стр . 314)
■(система предаварийной безопасности )
( при наличии ) ( →стр . 298)
■ (адаптивная система переднего освещения )
( → стр . 261)
■(монитор мертвых зон ) (при наличии ) (→стр . 379)
■
Выберите для включения или выключения предупреждения о
превышении скорости либо для изменения значения скорости , при
котором отображается предупреждение .
■ (система информирования о дорожных знаках )
( при наличии ) ( →стр . 337)
■
Выберите для включения режима отображения часов .
■
●
Замена масла ( →стр . 495)
●TPMS (Tire pressure warning system, система контроля давления
в шинах ) (при наличии ) ( →стр . 510)
Отображение настроек

5086-3. Самостоятельное техническое обслуживание
GS450h_300h_OM_OM99M55R_(RR)
Переставьте шины в указанном порядке .
Для обеспечения равномерного износа шин и продления срока их
службы Lexus рекомендует менять шины местами примерно через
каждые 10000 км.
После перестановки шин не забудьте выполнить процедуру
инициализации системы контроля давления в шинах . (автомобили с
системой контроля давления в шинах ).
Ваш автомобиль оснащен системой контроля давления в шинах ,
которая для выявления низкого давления в шинах использует
клапаны и передатчики контроля давления в шинах для
предотвращения действительно серьезных проблем .
XАвтомобили без функции индикации давления в шинах
В случае падения давления в шине ниже заранее установленного
значения водителю подается предупреждение с помощью
контрольной лампы . (→ стр . 561)
XАвтомобили с функцией индикации давления в шинах
●В случае падения давления в шине ниже заранее установленного
значения водителю подается предупреждение с помощью
индикации на многофункциональном дисплее и контрольной
лампы . (→ стр . 557, 565)
Перестановка шин
XАвтомобили с передними и
задними шинами одинакового
размераXАвтомобили с передними и
задними шинами разного
размера
СпередиСпереди
Система контроля давления в шинах (при наличии )

5106-3. Самостоятельное техническое обслуживание
GS450h_300h_OM_OM99M55R_(RR)
■Как выполнять процедуру инициализации системы контроля
давления в шинах
Припаркуйте автомобиль в безопасном месте и выключите
переключатель POWER.
Выполнение инициализации на движущемся автомобиле невозможно .
Доведите давление в шинах до заданного значения давления
воздуха в холодных шинах . (→ стр . 668)
Убедитесь в том , что давление в шинах соответствует норме давления в
холодных шинах . Система контроля давления в шинах будет работать ,
базируясь на этом уровне давления .
Установите переключатель POWER в режим ON.
Нажмите или на переключателе управления приборами
и выберите .
Нажмите или на переключателе управления приборами
и выберите “Настр . автом .”. Затем нажмите .
Нажмите или на
переключателе управления
приборами и выберите
“TPMS”. Нажмите кнопку
и удерживайте ее нажатой
до отображения сообщения .
На многофункциональном
дисплее отобразится сообщение ,
и контрольная лампа давления в
шинах медленно мигнет 3 раза .
Когда сообщение исчезает , инициализация завершена .
1
2
3
4
5
6

511 6-3. Самостоятельное техническое обслуживание
GS450h_300h_OM_OM99M55R_(RR)
6
Техническое обслуживание и уход за автомобилем
◆Регистрация идентификационных кодов
Клапан и передатчик системы контроля давления в шинах имеют
уникальный идентификационный код . При замене клапана и
передатчика системы контроля давления в шинах необходимо
зарегистрировать новый идентификационный код. Для
регистрации идентификационного кода следует обратиться к
авторизованному дилеру или в ремонтную мастерскую Lexus либо
в другую организацию , имеющую соответствующую
квалификацию и оснащение .
■Когда следует заменять шины
Шины следует заменять , если :
● На шине появились индикаторы износа протектора .
● Шина имеет такие повреждения , как порезы , отслоения , трещины , настолько
глубокие , что виден корд , и выпуклости , указывающие на внутреннее
повреждение .
● Шина повторно спускает , или ее не удается нормально отремонтировать
вследствие размера или расположения пореза или иного повреждения .
В случае сомнений посоветуйтесь со специалистами авторизованного дилера
или ремонтной мастерской Lexus либо другой организации , имеющей
соответствующее оснащение и квалификацию .
■ Замена шин и колес (автомобили с системой контроля давления в шинах )
Если идентификационный код клапана и передатчика системы контроля
давления в шинах не зарегистрирован , система контроля давления в шинах
может работать неправильно . Спустя приблизительно 10 минут после начала
движения контрольная лампа давления начнет мигать и через 1 минуту будет
гореть постоянно , что означает неполадку в работе системы .
■ Срок службы шин
Любую шину старше 6 лет следует проверить у квалифицированного
специалиста даже в том случае , если она использовалась очень редко или
вообще не использовалась , и даже при отсутствии явных повреждений .
■ Регулярные проверки давления в шинах
Система контроля давления в шинах не заменяет регулярные проверки
давления в шинах . Проверяйте давление в шинах при выполнении ежедневной
проверки автомобиля .

5126-3. Самостоятельное техническое обслуживание
GS450h_300h_OM_OM99M55R_(RR) ■
При перестановке шин (автомобили с системой контроля давления в шинах ,
оснащенной функцией индикации давления в шинах )
Убедитесь в том , что переключатель POWER находится в состоянии
выключения . Если переставить шины , когда переключатель POWER находится в
состоянии ON, информация о положении шин не будет обновлена .
Если это произошло по ошибке , либо переведите переключатель POWER в
состояние выключения , а затем установите его в состояние ON, либо выполните
инициализацию системы , предварительно убедившись в том , что давление в
шинах правильное .
■ Низкопрофильные шины (кроме шин 225/50R17)
Как правило , по сравнению со стандартными шинами эти шины быстрее
изнашиваются и обеспечивают меньшее сцепление колес на дорогах , покрытых
снегом и/или льдом . Обязательно устанавливайте зимние шины или цепи
противоскольжения для движения по дорогам , покрытым снегом и /или льдом , и
ведите автомобиль осторожно , со скоростью , соответствующей дорожным и
погодным условиям . (→ стр . 408)
■ Если на зимних шинах глубина протектора составляет 4 мм или менее
Эффективность шин как зимних шин утрачивается .
■ Ситуации , в которых правильная работа системы контроля давления в
шинах невозможна (автомобили с системой контроля давления в шинах )
● В указанных ниже случаях система контроля давления в шинах может работать
неправильно .
• Используются не фирменные колеса Lexus.
• Шина заменена шиной , не являющуюся оригинальным оборудованием (OE).
• Шина заменена шиной , размер которой отличается от указанного .
• Ус т а н о вл е н ы цепи противоскольжения и т .п .
• Ус т а н о вл е н ы шины , позволяющие продолжать движение после прокола , из
комплекта дополнительного оборудования .
• Ус т а н о вл е н ы тонированные стекла , влияющих на распространение
радиоволн .
• На автомобиле имеется большое количество снега или льда , особенно
вокруг колес или в колесных арках .
• Если давление в шинах намного выше указанного уровня .
• Если используются колеса без клапанов и передатчиков системы контроля
давления в шинах .
• При незарегистрированном идентификационном коде на клапанах и
передатчиках системы контроля давления в шинах .
● В указанных ниже ситуациях работа системы может быть нарушена .
• Рядом с телевышкой , электростанцией , автозаправочной станцией ,
радиостанцией , большим дисплеем , аэропортом и в других местах , где
возможен высокий уровень радиоволн или электромагнитных помех
• При наличии у Вас портативного радиоприемника , мобильного телефона ,
беспроводного телефона или иного беспроводного устройства связи
Автомобили с функцией индикации давления в шинах : Если информация о
состоянии шины отображается неправильно из -за наличия радиоволн ,
индикация может прийти в норму после перемещения в другое место и
изменения ситуации с радиоизлучением .

513 6-3. Самостоятельное техническое обслуживание
GS450h_300h_OM_OM99M55R_(RR)
6
Техническое обслуживание и уход за автомобилем
● Если автомобиль припаркован , время , необходимое для начала и завершения
подачи предупреждения , может увеличиться .
● В случае быстрого снижения давления в шине (например , при разрыве шины ),
предупреждение может не работать .
■ Операция инициализации (автомобили с системой контроля давления в
шинах )
● Инициализацию необходимо выполнять только после регулировки давления
воздуха в шинах .
Кроме того , перед выполнением инициализации или регулировки давления
воздуха в шинах убедитесь , что шины холодные .
● Если по время инициализации переключатель POWER был случайно
выключен , нет необходимости заново вручную перезапускать инициализацию ,
так как инициализация будет автоматически перезапущена в следующий раз ,
когда переключатель POWER будет установлен в режим ON.
● Если Вы запустили инициализацию по ошибке , когда она не требуется ,
отрегулируйте давление воздуха в холодных шинах и снова выполните
инициализацию .
■ Предупреждения системы контроля давления в шинах (при наличии )
Предупреждение системы контроля давления в шинах изменится в зависимости
от условий , вызвавших его отображение . Поэтому система может отобразить
предупреждение , даже если давление в шинах не достигло достаточно низкого
уровня или превышает то значение , которое было указано при инициализации
системы .
■ В случае сбоя инициализации системы контроля давления в шинах
( автомобили с системой контроля давления в шинах )
Процедура инициализации может быть выполнена в течение нескольких минут .
Однако в следующих случаях настройки не записываются , и система не будет
работать должным образом . Если многократные попытки записать параметры
давления воздуха в шинах заканчиваются сбоем , обратитесь к авторизованному
дилеру или в ремонтную мастерскую Lexus, либо к другому специалисту
надлежащей квалификации , имеющему соответствующее оборудование .
● При выполнении инициализации сообщение об инициализации не
отображается на многофункциональном дисплее .
● По завершении процедуры инициализации предупреждающий индикатор
давления в шинах мигает 1 минуту , а затем остается включенным после
движения в течение 20 минут .
■ Регистрация идентификационных кодов (автомобили с системой контроля
давления в шинах )
Можно зарегистрировать идентификационные коды клапана системы контроля
давления в шинах и передатчиков для двух комплектов колес .
При замене обычных шин зимними не требуется регистрировать
идентификационные коды , если коды как обычных , так и зимних колес были
зарегистрированы заранее .
За информацией об изменении идентификационных кодов обратитесь к любому
авторизованному дилеру или в ремонтную мастерскую Lexus, либо в иную
организацию , имеющую надлежащую квалификацию и оснащение .

5617-2. Действия в экстренных ситуациях
7
При возникновении неисправности
GS450h_300h_OM_OM99M55R_(RR)
*: Звуковой сигнал напоминания о ремнях безопасности водителя и переднего
пассажира :
Звуковой сигнал напоминания о ремнях безопасности водителя и переднего
пассажира звучит , чтобы предупредить водителя и переднего пассажира о
том , что соответствующий ремень не пристегнут . Прерывистый сигнал
подается в течение 30 секунд после того , как автомобиль достигает скорости
20 км/ч . Затем , если ремень безопасности все еще не пристегнут , звуковой
сигнал звучит в другой тональности в течение следующих 90 секунд .
Индикатор напоминания о ремне безопасности
( предупреждающий звуковой сигнал )
*
Предупреждает о незастегнутом ремне безопасности
водителя и /или переднего пассажира .
→ Пристегните ремень безопасности .
Если на переднем пассажирском сиденье сидит
пассажир , он также должен пристегнуться ремнем
безопасности , чтобы эта контрольная лампа погасла и
предупреждающий звуковой сигнал был выключен .
Сводная контрольная лампа
Звучащий предупреждающий сигнал и горящая или
мигающая контрольная лампа указывают на то , что сводная
система предупреждения обнаружила неисправность .
→ стр . 565
(при наличии )
Контрольная лампа давления в шинах
Когда эта лампа включается :
Низкое давление в шинах , вследствие
• естественных причин (→ стр . 562)
• спущенной шины (→ стр . 604, 615)
→ Доведите давление в шинах до заданного значения .
Лампа погаснет через несколько минут . Если лампа не
выключается даже после регулировки давления
воздуха в шинах , проверьте систему у авторизованного
дилера или в ремонтной мастерской Lexus либо в
другой организации , имеющей соответствующую
квалификацию и оснащение .
Если эта лампа загорается после мигания в течение 1
минуты :
неисправность в системе контроля давления в шинах
→ Систему необходимо проверить у авторизованного
дилера или в ремонтной мастерской Lexus, либо в
другой организации , имеющей соответствующую
квалификацию и оснащение .
Контрольная
лампаКонтрольная лампа /подробные сведения /действия

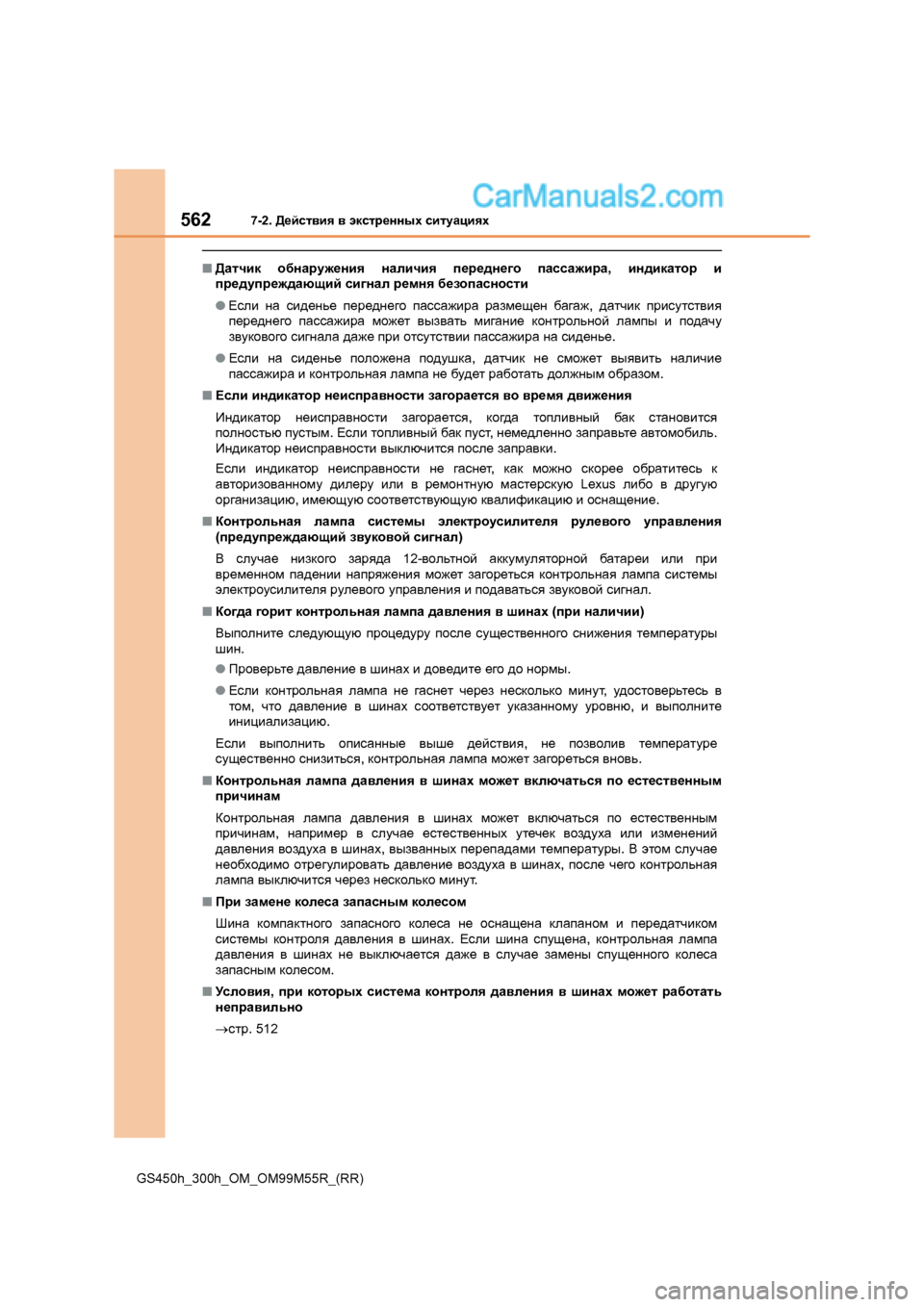

5627-2. Действия в экстренных ситуациях
GS450h_300h_OM_OM99M55R_(RR)
■ Датчик обнаружения наличия переднего пассажира , индикатор и
предупреждающий сигнал ремня безопасности
● Если на сиденье переднего пассажира размещен багаж , датчик присутствия
переднего пассажира может вызвать мигание контрольной лампы и подачу
звукового сигнала даже при отсутствии пассажира на сиденье .
● Если на сиденье положена подушка , датчик не сможет выявить наличие
пассажира и контрольная лампа не будет работать должным образом .
■ Если индикатор неисправности загорается во время движения
Индикатор неисправности загорается , когда топливный бак становится
полностью пустым . Если топливный бак пуст , немедленно заправьте автомобиль .
Индикатор неисправности выключится после заправки .
Если индикатор неисправности не гаснет , как можно скорее обратитесь к
авторизованному дилеру или в ремонтную мастерскую Lexus либо в другую
организацию , имеющую соответствующую квалификацию и оснащение .
■ Контрольная лампа системы электроусилителя рулевого управления
( предупреждающий звуковой сигнал )
В случае низкого заряда 12-вольтной аккумуляторной батареи или при
временном падении напряжения может загореться контрольная лампа системы
электроусилителя рулевого управления и подаваться звуковой сигнал .
■ Когда горит контрольная лампа давления в шинах (при наличии )
Выполните следующую процедуру после существенного снижения температуры
шин .
● Проверьте давление в шинах и доведите его до нормы .
● Если контрольная лампа не гаснет через несколько минут , удостоверьтесь в
том , что давление в шинах соответствует указанному уровню , и выполните
инициализацию .
Если выполнить описанные выше действия , не позволив температуре
существенно снизиться , контрольная лампа может загореться вновь .
■ Контрольная лампа давления в шинах может включаться по естественным
причинам
Контрольная лампа давления в шинах может включаться по естественным
причинам , например в случае естественных утечек воздуха или изменений
давления воздуха в шинах , вызванных перепадами температуры . В этом случае
необходимо отрегулировать давление воздуха в шинах , после чего контрольная
лампа выключится через несколько минут .
■ При замене колеса запасным колесом
Шина компактного запасного колеса не оснащена клапаном и передатчиком
системы контроля давления в шинах . Если шина спущена , контрольная лампа
давления в шинах не выключается даже в случае замены спущенного колеса
запасным колесом .
■ Условия , при которых система контроля давления в шинах может работать
неправильно
→ стр . 512
