15Иллюстрированный указатель
GS450h_300h_OM_OM99M55R_(RR) Стеклоочистители
ветрового стекла . . . . . . . . . . . . . . . . . . . . стр. 277
Меры предосторожности в зимнее время . . . . . . . . . . . . . . . . . . стр. 406
Во избежание обмерзания (обогрев зоны щеток
стеклоочистителей ветрового стекла )
*1. . . . . . . . . . . . . . . . . . . . стр. 429
Меры предосторожности при мойке автомобиля . . . . . . . . . . . . стр. 469
Дверца лючка заливной горловины топливного бака . . . . . стр. 284
Способ заправки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 284
Ти п топлива /емкость топливного бака . . . . . . . . . . . . . . . . . . . . . стр. 661
Шины . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 507
Размер шин /давление в шинах . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 668
Зимние шины /цепи противоскольжения . . . . . . . . . . . . . . . . . . . . стр. 406
Проверка шин /перестановка шин /система контроля
давления в шинах
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 507
Действия при спущенной шине . . . . . . . . . . . . . . . . . . . . . . . стр. 604, 615
Капот . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 487
Открывание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 487
Крышка моторного отсека . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 491
Моторное масло . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 662
Действия в случае перегрева . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 645
Предупреждающие сообщения . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 568
Фары /передние габаритные огни /дневные ходовые огни . . . стр. 259
Передние указатели поворота . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 252
Противотуманные фары /задний противотуманный
фонарь
*2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 276
Боковые указатели поворота . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 252
Задние габаритные фонари . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 259
Стоп -сигналы
Сигнал аварийного торможения . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 395
Задние указатели поворота . . . . . . . . . . . . . . . . . . . . . . . . . . . . стр. 252
Фонарь заднего хода
*2
Перевод рычага управления трансмиссией в положение R . . . . стр. 245
Фонари освещения номерного знака . . . . . . . . . . . . . . . . . . . . стр. 259
4
5
6
7
Лампы наружных световых приборов
( способ замены : стр . 537, мощность : стр . 671)
*1: При наличии*2: Могут быть расположены с другой стороны в зависимости от региона поставки .
8
9
10
11
12

4064-6. Советы водителю
GS450h_300h_OM_OM99M55R_(RR)
Советы по вождению зимой
●Используйте эксплуатационные жидкости , которые соответствуют
средней наружной температуре .
• Моторное масло
• Охлаждающая жидкость бл ок а управления мощностью /
двигателем
• Омывающая жидкость
●Проверьте состояние 12-вольтной аккумуляторной батареи на
станции технического обслуживания .
●Установите зимние шины на все колеса автомобиля или
приобретите комплект цепей противоскольжения для задних
колес .
*
Убедитесь в том , что все шины имеют указанный типоразмер и марку , а
цепи противоскольжения соответствуют размеру шин .
*:Цепи противоскольжения не могут устанавливаться на автомобили ,
оснащенные передними и задними шинами разных размеров , а также на
автомобили с системой LDH и 19- дюймовыми шинами .
Перед эксплуатацией автомобиля зимой выполните
необходимые подготовительные процедуры и осмотры . При
вождении автомобиля обязательно принимайте во внимание
погодные условия .
Подготовка к зиме

4786-2. Техническое обслуживание
GS450h_300h_OM_OM99M55R_(RR)
График технического обслуживания
Операции технического обслуживания :I =Проверка
R =Замена, изменение или смазка
ПЕРИОДИЧНОСТЬ
ОБСЛУЖИВАНИЯ :ПОКАЗАНИЯ ОДОМЕТРА
МЕСЯЦЫ
( Показания
одометра
или число
месяцев , в
зависимости
от того , что
наступает
раньше .)
x1000 км1020304050607080
x1000 миль612182430364248
ОСНОВНЫЕ КОМПОНЕНТЫ ДВИГАТЕЛЯ
1Приводные ремниIIII24
2Моторное масло Замена после напоминания о техническом
обслуживании . << См. примечание 1.>>
3Масляный фильтрЗамена после напоминания о техническом
обслуживании . << См. примечание 1.>>
4
Система охлаждения и
обогрева
<< См . примечание 2.>>
II24
5Охлаждающая жидкость
двигателя
<< См . примечание 3.>>II-
6
Охлаждающая жидкость
бл ок а управления
мощностью
<< См . примечание 4.>>
II-
7Выхлопные трубы и
крепленияIIII12
СИСТЕМА ЗАЖИГАНИЯ
8Свечи зажиганияЗамена через каждые 100000 км-
912-вольтная
аккумуляторная батареяIIIIIIII12
ТОПЛИВНАЯ СИСТЕМА И СИСТЕМА СНИЖЕНИЯ ТОКСИЧ НОСТИ
ВЫХЛОПНЫХ ГА З О В
10То п л и в н ы й фильтр
<< См . примечание 5.>>R96
11Воздушный фильтрIRIRI: 24
R: 48

4806-2. Техническое обслуживание
GS450h_300h_OM_OM99M55R_(RR) ПРИМЕЧАНИЕ
.
1. Даже если напоминание о техническом обслуживании не горит , заменяйте
одновременно моторное масло и масляный фильтр через 12 месяцев или
при пробеге более 10000 км после предыдущей замены масла . Это может
привести к появлению напоминания о техническом обслуживании , даже
если пробег составляет менее 10000 км.
Если напоминание о техническом обслуживании не отображается ,
заменяйте моторное масло и масляный фильтр через каждые 5000 км или
6 месяцев , в течение которых автомобиль большей частью передвигался
по грязным или пыльным дорогам .
2. Через 80000 км или 48 месяцев проверка через каждые 20000 км или 12
месяцев .
3. Первая замена после 160000 км, затем – через каждые 80000 км.
4. Первая замена после 240000 км, затем – через каждые 80000 км.
5. В том числе фильтр в топливном баке .
6. Проверка стояночного тормоза не является необходимой .
ШАССИ И КУЗОВ
23Масло для заднего
дифференциалаIRIRI: 12
R: 48
24Передняя и задняя
подвескиIIII12
25Шины и давление воздухаIIIIIIII6
26Все световые приборы ,
сигналы , стеклоочистители
и омывателиIIIIIIII6
27Фильтр кондиционераRRRRRRRR12
Количество хладагента для
кондиционера воздухаIIII12
Операции технического обслуживания :I =Проверка
R =Замена, изменение или смазка
ПЕРИОДИЧНОСТЬ
ОБСЛУЖИВАНИЯ :ПОКАЗАНИЯ ОДОМЕТРА
МЕСЯЦЫ
( Показания
одометра
или число
месяцев , в
зависимости
от того , что
наступает
раньше .)
x1000 км1020304050607080
x1000 миль612182430364248

485 6-3. Самостоятельное техническое обслуживание
GS450h_300h_OM_OM99M55R_(RR)
6
Техническое обслуживание и уход за автомобилем
Омывающая
жидкость
( → стр . 500)•Вода или омывающая жидкость , содержащая антифриз
( для использования зимой )
•Воронка (используемая только для добавления воды
или омывающей жидкости )
ПРЕДУПРЕЖДЕНИЕ
В моторном отсеке содержится множество механизмов и эксплуатационных
жидкостей , которые могут внезапно переместиться , нагреться или оказаться под
электрическим напряжением . Во избежание гибели или серьезной травмы
соблюдайте следующие меры предосторожности .
■ При работе в моторном отсеке
● Убедитесь в том , что индикатор “ПИТАНИЕ ВКЛЮЧЕНО ” на
многофункциональном дисплее и индикатор “READY” выключены .
● Не подносите руки , одежду и инструменты к вращающемуся вентилятору и
приводным ремням двигателя .
● Будьте внимательны , не прикасайтесь к двигателю , бл ок у управления
мощностью , радиатору , выпускному коллектору и т.д . сразу после окончания
движения , так как они могут быть очень горячими . Масло и другие жидкости
также могут быть горячими .
● Не оставляйте легковоспламеняющиеся материалы , например бумагу и
ветошь , в моторном отсеке .
● Не курите , не допускайте возникновения искр или наличия открытого огня
вблизи топлива . Пары топлива огнеопасны .
● Соблюдайте осторожность , так как тормозная жидкость может причинить вред
рукам или глазам , а также испортить окрашенные поверхности . Если
жидкость попала на руки или в глаза , немедленно промойте пораженный
участок чистой водой . Если после этого ощущается дискомфорт ,
посоветуйтесь с врачом .
■ При работе рядом с электрическими вентиляторами охлаждения или
решеткой радиатора
Убедитесь в том , что переключатель POWER выключен .
Если переключатель POWER находится в режиме ON и включен кондиционер
и /или температура охлаждающей жидкости двигателя высока , электрические
вентиляторы охлаждения могут автоматически начать работать . (→ стр . 500)
■ Защитные очки
Используйте защитные очки , чтобы предотвратить попадание в глаза
отлетающих или падающих частиц материала , аэрозольной струи и т .д .
Средство для
обслуживанияЗапасные части и инструменты

489 6-3. Самостоятельное техническое обслуживание
GS450h_300h_OM_OM99M55R_(RR)
6
Техническое обслуживание и уход за автомобилем

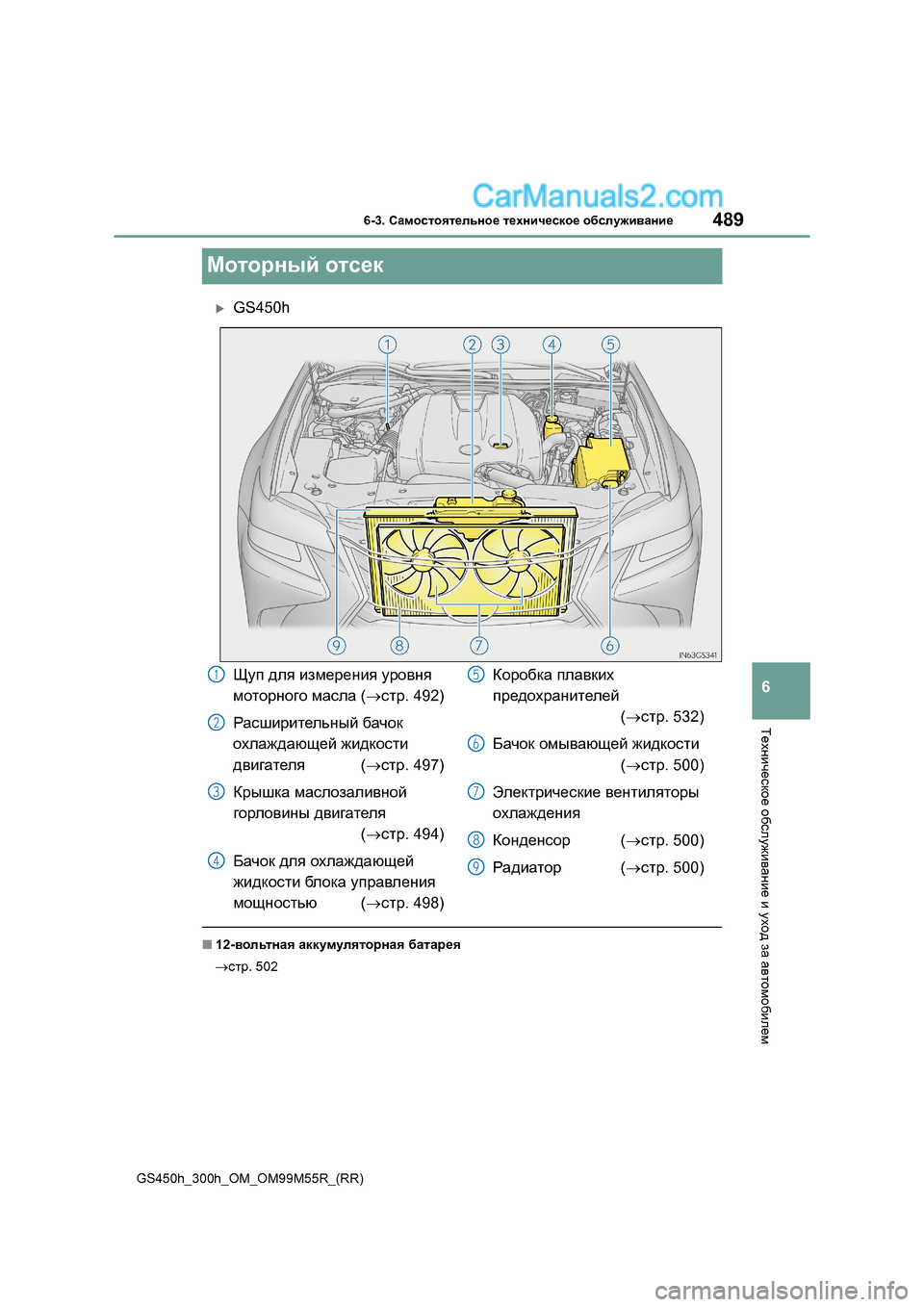

Моторный отсек
XGS450h
■ 12- вольтная аккумуляторная батарея
→ стр . 502
Щуп для измерения уровня
моторного масла (→ стр . 492)
Расширительный бачок
охлаждающей жидкости
двигателя (→стр . 497)
Крышка маслозаливной
горловины двигателя
(→ стр . 494)
Бачок для охлаждающей
жидкости бл ок а управления
мощностью (→ стр . 498) Коробка
плавких
предохранителей
( → стр . 532)
Бачок омывающей жидкости
( → стр . 500)
Электрические вентиляторы
охлаждения
Конденсор (→ стр . 500)
Радиатор (→ стр . 500)1
2
3
4
5
6
7
8
9

4906-3. Самостоятельное техническое обслуживание
GS450h_300h_OM_OM99M55R_(RR)
XGS300h
■ 12- вольтная аккумуляторная батарея
→ стр . 502
Бачок для охлаждающей
жидкости бл ок а управления
мощностью (→ стр . 498)
Щуп для измерения уровня
моторного масла (→ стр . 492)
Крышка маслозаливной
горловины двигателя
( → стр . 494)
Расширительный бачок
охлаждающей жидкости
двигателя (→стр . 497) Коробка
плавких
предохранителей
( → стр . 532)
Бачок омывающей жидкости
( → стр . 500)
Электрические вентиляторы
охлаждения
Конденсор (→ стр . 500)
Радиатор (→ стр . 500)1
2
3
4
5
6
7
8
9

4926-3. Самостоятельное техническое обслуживание
GS450h_300h_OM_OM99M55R_(RR)
Прогрейте двигатель до рабочей температуры , выключите его и
проверьте уровень масла щупом .
■Проверка моторного масла
Припаркуйте автомобиль на ровной , горизонтальной площадке .
После прогрева двигателя и выключения гибридной системы
подождите не менее 5 минут для того , чтобы масло стекло
обратно на дно двигателя .
Извлеките щуп , держа под ним ветошь .
Начисто протрите щуп .
Снова вставьте щуп до упора .
Моторное масло
1
2
XGS450hXGS300h
3
4

4946-3. Самостоятельное техническое обслуживание
GS450h_300h_OM_OM99M55R_(RR)
■Долив моторного масла
Если уровень масла находится ниже или чуть выше минимальной
отметки , долейте моторное масло той же марки , что уже
используется в двигателе .
Проверьте марку масла и перед доливом масла подготовьте все
необходимое .
Снимите крышку маслозаливной горловины , поворачивая ее
против часовой стрелки .
Заливайте масло медленно , периодически проверяя уровень по
щупу .
Наденьте крышку маслозаливной горловины , поворачивая ее по
часовой стрелке .
■Расход моторного масла
Некоторое количество моторного масла потребляется во время движения . В
следующих ситуациях расход масла может возрасти и моторное масло может
понадобиться залить в интервале между техническим обслуживанием автомобиля .
●Если двигатель новый , например сразу после приобретения автомобиля или
замены двигателя
● При использовании масла низкого качества или ненадлежащей вязкости
● При движении на больших оборотах или с тяжелым грузом , во время
буксировки или при движении с частым ускорением и замедлением
● При работе двигателя на холостых оборотах в течение длительного периода
времени или при частом движении в плотном потоке
XGS450hXGS300h
Выбор моторного масла →стр . 662
Количество масла (низкий
уровень → высокий уровень )1,5
л
Средство для обслуживания Чистая воронка
1
2
3

495 6-3. Самостоятельное техническое обслуживание
GS450h_300h_OM_OM99M55R_(RR)
6
Техническое обслуживание и уход за автомобилем
■ После замены моторного масла
Необходимо сбросить в исходное состояние данные о замене моторного масла .
Выполните следующие операции :
Нажмите или на переключателе управления приборами и выберите
.
Нажмите или на переключателе управления приборами и выберите
“ Настр . автом .”. Затем нажмите .
Нажмите или на переключателе управления приборами и выберите
пункт “ТО по зам . масла ”. Затем нажмите .
Выберите “Да ” и нажмите .
На многофункциональном дисплее
отображается сообщение .
ПРЕДУПРЕЖДЕНИЕ
■Использованное моторное масло
● Использованное моторное масло содержит потенциально вредные
загрязняющие вещества , которые могут стать причиной заболеваний кожи , в
частности , воспаления и рака кожи , поэтому будьте аккуратны , чтобы не
допускать длительного и многократного контакта с маслом . Для удаления
использованного моторного масла с кожи тщательно промойте ее водой с
мылом .
● Утилизируйте использованное моторное масло и масляные фильтры только
безопасным и приемлемым способом . Не выливайте использованное
моторное масло в канализацию или на землю и не выбрасывайте
использованные масляные фильтры вместе с бытовым мусором .
За информацией о повторном использовании или утилизации обратитесь к
любому авторизованному дилеру или в ремонтную мастерскую Lexus либо в
другую организацию , на сервисную станцию или в магазин автозапчастей ,
имеющие соответствующую квалификацию и оснащение .
● Не оставляйте использованное моторное масло в месте , доступном для
детей .
1
2
3
4
5
