Lexus GS300h 2017 Betriebsanleitung (in German)

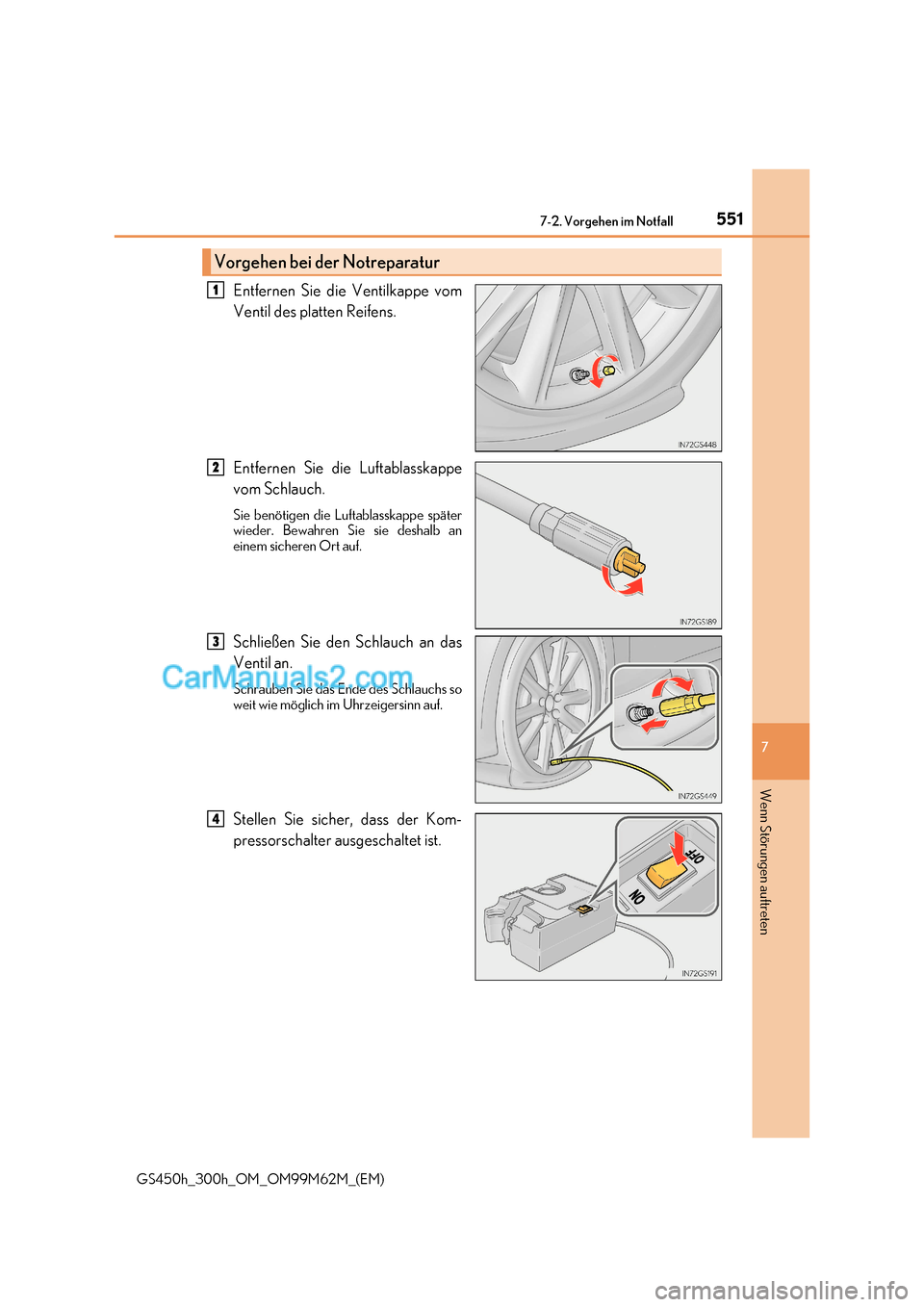

551
7-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS450h_300h_OM_OM99M62M_(EM) Entfernen Sie die Ventilkappe vom
Ventil des platten Reifens.
Entfernen Sie die Luftablasskappe
vom Schlauch.
Sie benötigen die Luftablasskappe später
wieder. Bewahren Sie sie deshalb an
einem sicheren Ort auf.
Schließen Sie den Schlauch an das
Ventil an.
Schrauben Sie das Ende des Schlauchs so
weit wie möglich im Uhrzeigersinn auf.
Stellen Sie sicher, dass der Kom-
pressorschalter ausgeschaltet ist.
Vorgehen bei der Notreparatur
1
2
3
4

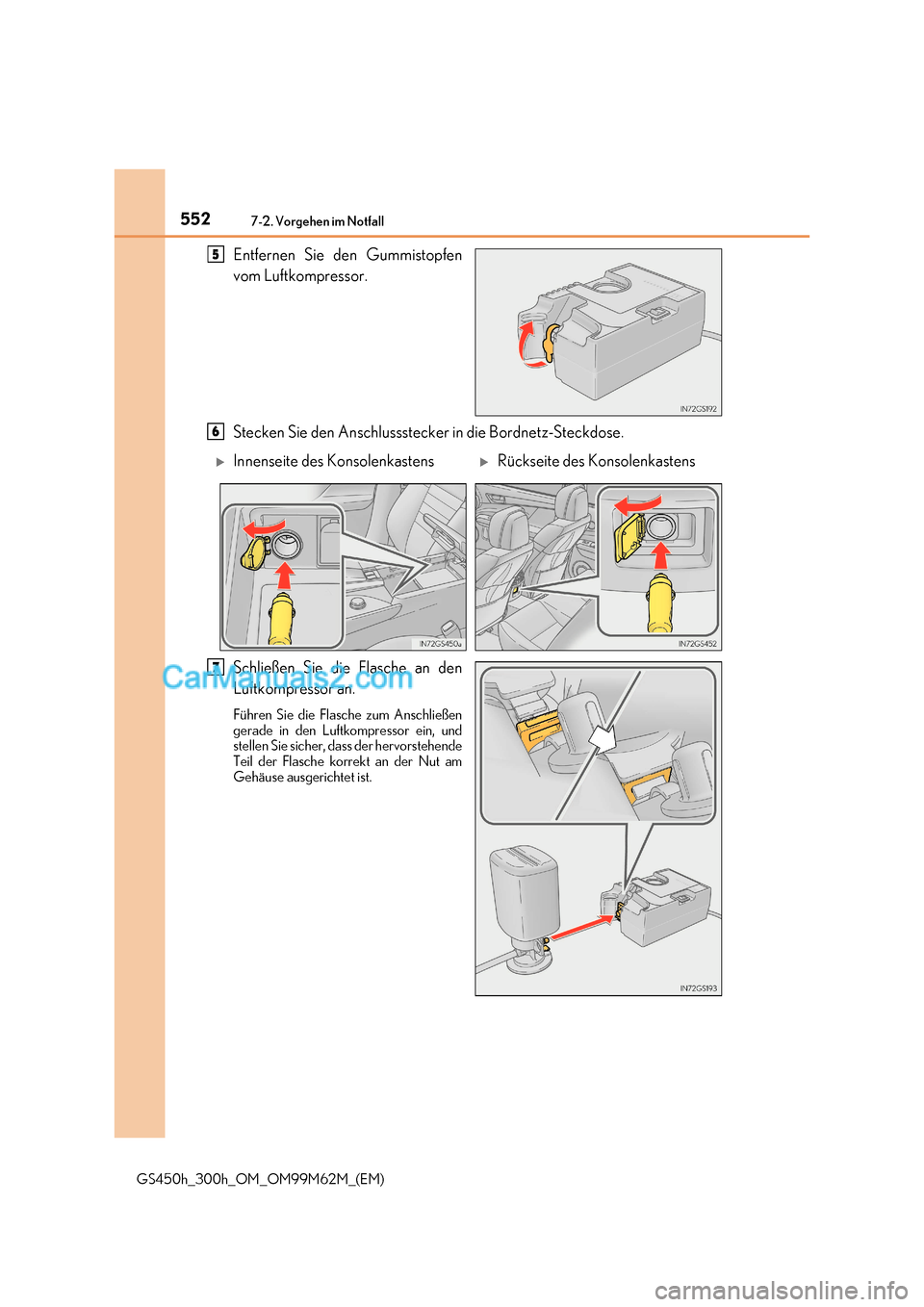

5527-2. Vorgehen im Notfall
GS450h_300h_OM_OM99M62M_(EM) Entfernen Sie den Gummistopfen
vom Luftkompressor.
Stecken Sie den Anschlussstecker in die Bordnetz-Steckdose.
Schließen Sie die Flasche an den
Luftkompressor an.
Führen Sie die Flasche zum Anschließen
gerade in den Luftkompressor ein, und
stellen Sie sicher, dass der hervorstehende
Teil der Flasche korrekt an der Nut am
Gehäuse ausgerichtet ist.
5
6
Innenseite des KonsolenkastensRückseite des Konsolenkastens
7

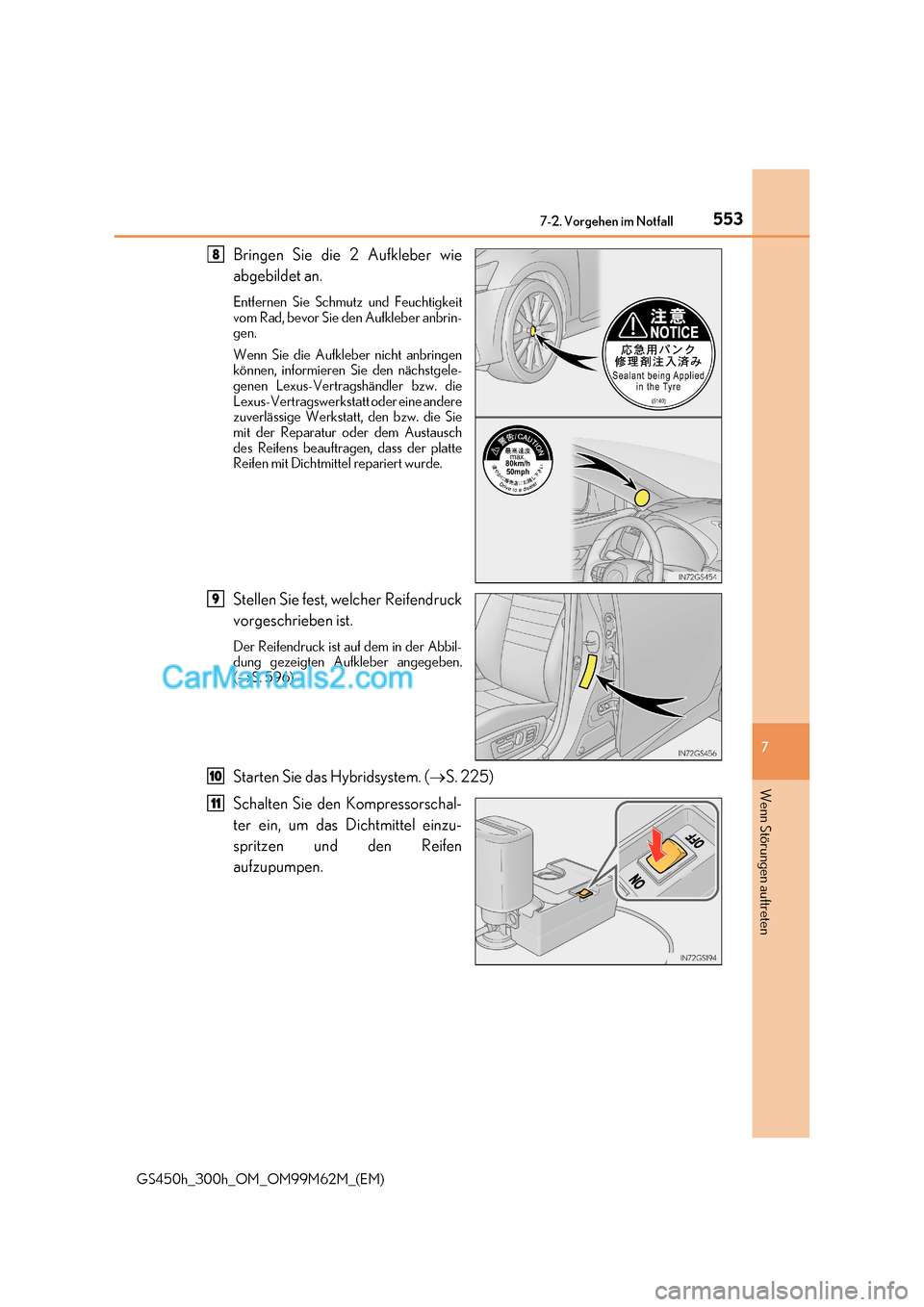

553
7-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS450h_300h_OM_OM99M62M_(EM) Bringen Sie die 2 Aufkleber wie
abgebildet an.
Entfernen Sie Schmutz und Feuchtigkeit
vom Rad, bevor Sie den Aufkleber anbrin-
gen.
Wenn Sie die Aufkleber nicht anbringen
können, informieren Sie den nächstgele-
genen Lexus-Vertragshändler bzw. die
Lexus-Vertragswerkstatt oder eine andere
zuverlässige Werkstatt, den bzw. die Sie
mit der Reparatur oder dem Austausch
des Reifens beauftragen, dass der platte
Reifen mit Dichtmittel repariert wurde.
Stellen Sie fest, welcher Reifendruck
vorgeschrieben ist.
Der Reifendruck ist auf dem in der Abbil-
dung gezeigten Aufkleber angegeben.(
 S. 596)
Starten Sie das Hybridsystem. ( S. 225)
Schalten Sie den Kompressorschal-
ter ein, um das Dichtmittel einzu-
spritzen und den Reifen
aufzupumpen.
8
9
10
11

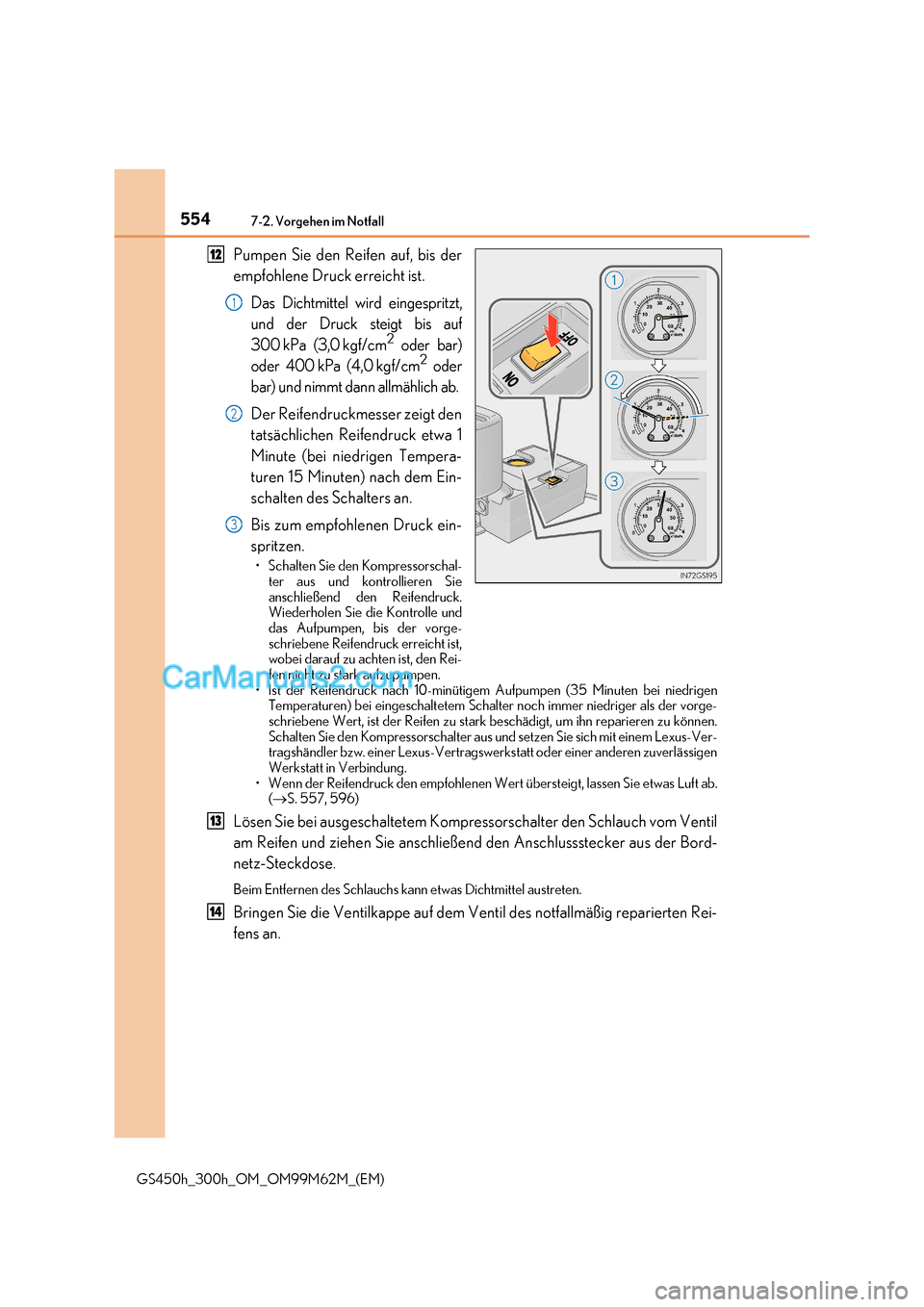

5547-2. Vorgehen im Notfall
GS450h_300h_OM_OM99M62M_(EM) Pumpen Sie den Reifen auf, bis der
empfohlene Druck erreicht ist.
Das Dichtmittel wird eingespritzt,
und der Druck steigt bis auf
300 kPa (3,0 kgf/cm 2
oder bar)
oder 400 kPa (4,0 kgf/cm 2
oder
bar) und nimmt dann allmählich ab.
Der Reifendruckmesser zeigt den
tatsächlichen Reifendruck etwa 1
Minute (bei niedrigen Tempera-
turen 15 Minuten) nach dem Ein-
schalten des Schalters an.
Bis zum empfohlenen Druck ein-
spritzen.

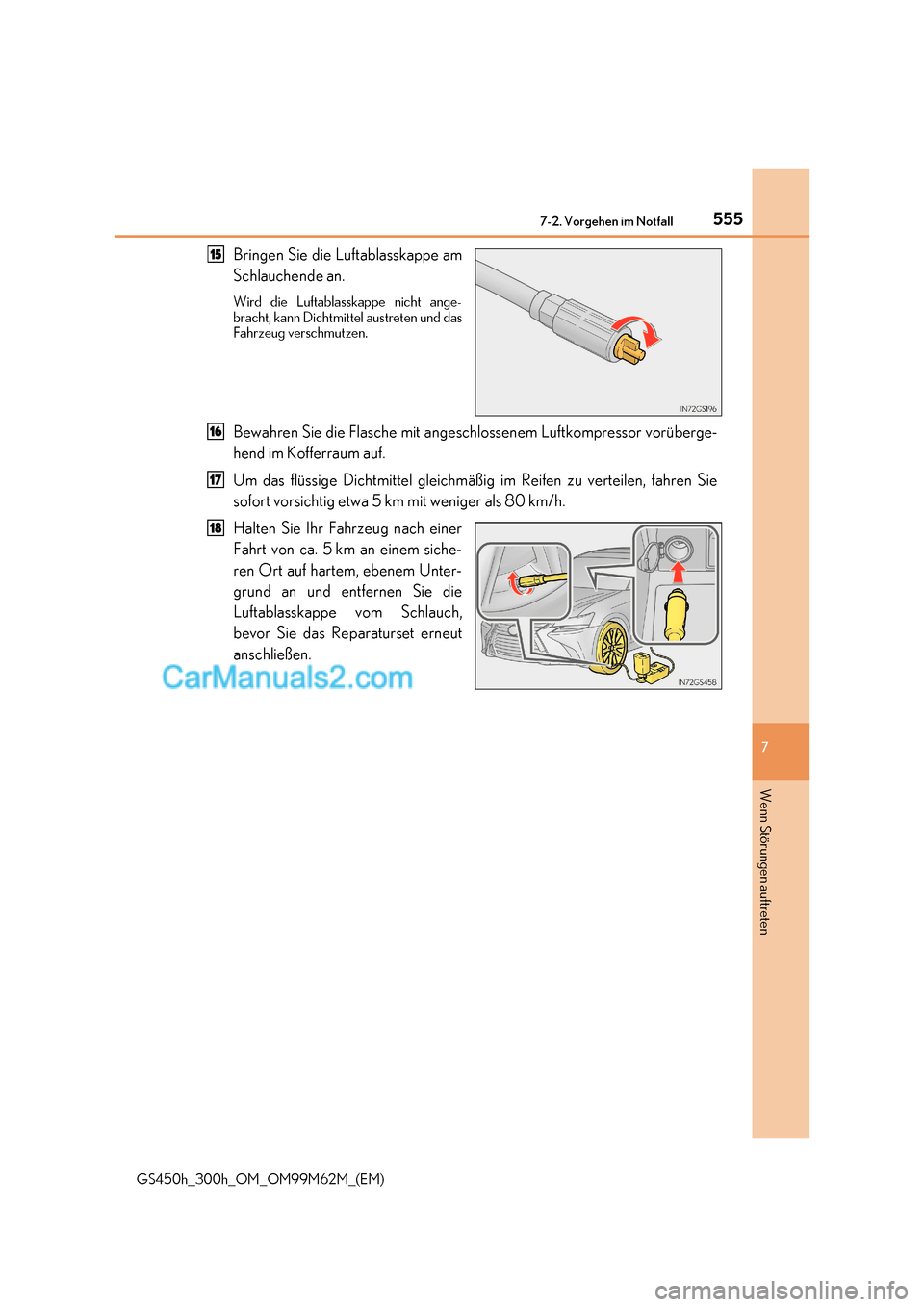

555
7-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS450h_300h_OM_OM99M62M_(EM) Bringen Sie die Luftablasskappe am
Schlauchende an.
Wird die Luftablasskappe nicht ange-
bracht, kann Dichtmittel austreten und das
Fahrzeug verschmutzen.
Bewahren Sie die Flasche mit angeschlossenem Luftkompressor vorüberge-
hend im Kofferraum auf.
Um das flüssige Dichtmittel gleichmäßig im Reifen zu verteilen, fahren Sie
sofort vorsichtig etwa 5 km mit weniger als 80 km/h.
Halten Sie Ihr Fahrzeug nach einer
Fahrt von ca. 5 km an einem siche-
ren Ort auf hartem, ebenem Unter-
grund an und entfernen Sie die
Luftablasskappe vom Schlauch,
bevor Sie das Reparaturset erneut
anschließen.
15
16
17
18

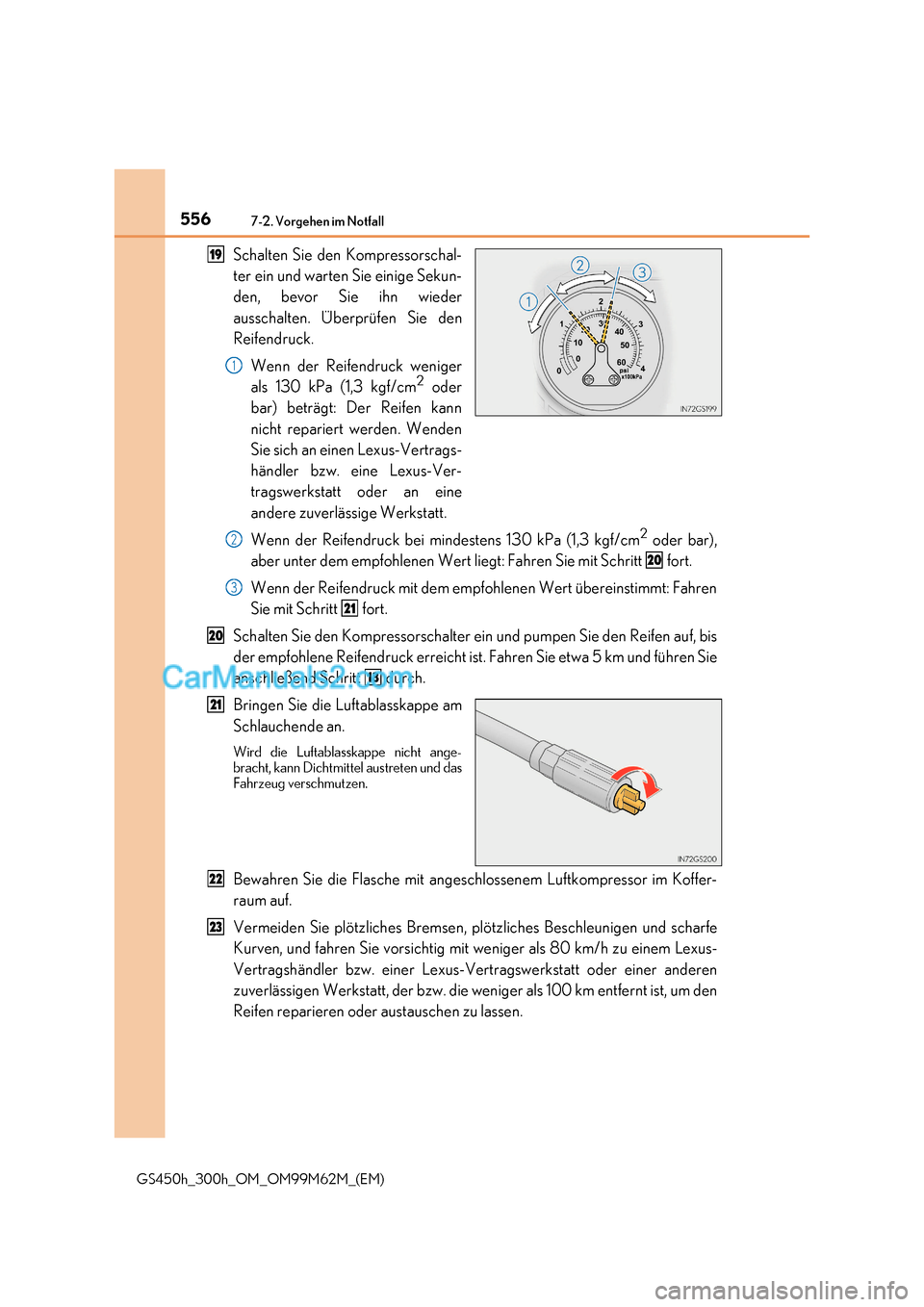

5567-2. Vorgehen im Notfall
GS450h_300h_OM_OM99M62M_(EM) Schalten Sie den Kompressorschal-
ter ein und warten Sie einige Sekun-
den, bevor Sie ihn wieder
ausschalten. Überprüfen Sie den
Reifendruck.
Wenn der Reifendruck weniger
als 130 kPa (1,3 kgf/cm 2
oder
bar) beträgt: Der Reifen kann
nicht repariert werden. Wenden
Sie sich an einen Lexus-Vertrags-
händler bzw. eine Lexus-Ver-
tragswerkstatt oder an eine
andere zuverlässige Werkstatt.
Wenn der Reifendruck bei mindestens 130 kPa (1,3 kgf/cm 2
oder bar),
aber unter dem empfohlenen Wert liegt: Fahren Sie mit Schritt fort.
Wenn der Reifendruck mit dem empfohlenen Wert übereinstimmt: Fahren
Sie mit Schritt fort.
Schalten Sie den Kompressorschalter ein und pumpen Sie den Reifen auf, bis
der empfohlene Reifendruck erreicht ist. Fahren Sie etwa 5 km und führen Sie
anschließend Schritt durch.
Bringen Sie die Luftablasskappe am
Schlauchende an.
Wird die Luftablasskappe nicht ange-
bracht, kann Dichtmittel austreten und das
Fahrzeug verschmutzen.
Bewahren Sie die Flasche mit angeschlossenem Luftkompressor im Koffer-
raum auf.
Vermeiden Sie plötzliches Bremsen, plötzliches Beschleunigen und scharfe
Kurven, und fahren Sie vorsichtig mit weniger als 80 km/h zu einem Lexus -
Vertragshändler bzw. einer Lexus-Ve rtragswerkstatt oder einer anderen
zuverlässigen Werkstatt, der bzw. die weniger als 100 km entfernt ist, um den
Reifen reparieren oder austauschen zu lassen.
19
1
2
20
3
21
20
18
21
22
23

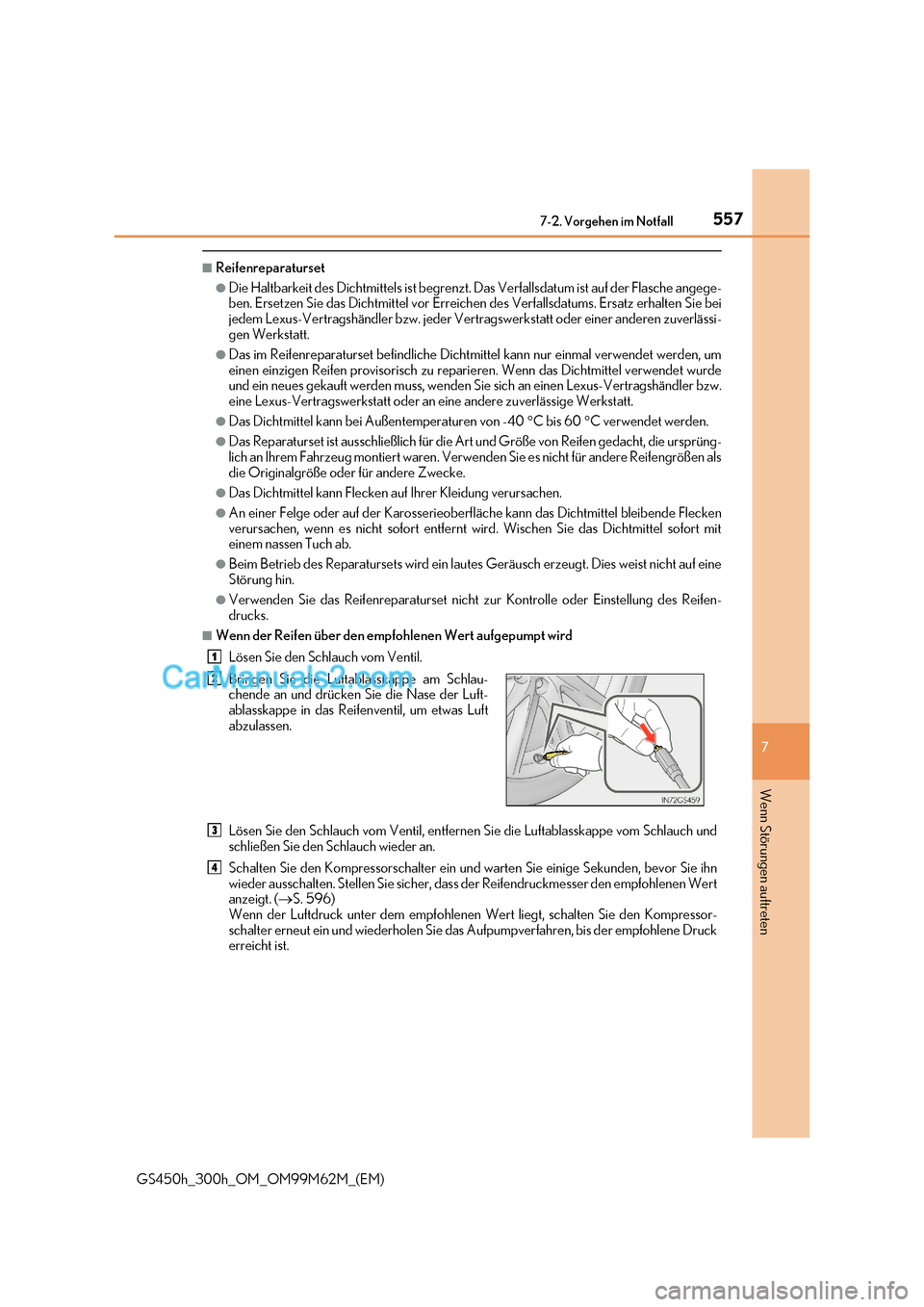

557
7-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS450h_300h_OM_OM99M62M_(EM)
■Reifenreparaturset
●Die Haltbarkeit des Dichtmittels ist begrenzt. Das Verfallsdatum ist auf der Flasche angege-
ben. Ersetzen Sie das Dichtmittel vor Erreichen des Verfallsdatums. Ersatz erhalten Sie b ei
jedem Lexus-Vertragshändler bzw. jeder Vertragswerkstatt oder einer anderen zuverlässi -
gen Werkstatt.
●Das im Reifenreparaturset befindliche Dichtmittel kann nur einmal verwendet werden, um
einen einzigen Reifen provisorisch zu reparieren. Wenn das Dichtmittel verwendet wurde
und ein neues gekauft werden muss, wenden Sie sich an einen Lexus-Vertragshändler bzw.
eine Lexus-Vertragswerkstatt oder an eine andere zuverlässige Werkstatt.
●Das Dichtmittel kann bei Außentemperaturen von -40 C bis 60 C verwendet werden.
●Das Reparaturset ist ausschließlich für die Art und Größe von Reifen gedacht, die ursprüng-
lich an Ihrem Fahrzeug montiert waren. Verwenden Sie es nicht für andere Reifengrö ßen als
die Originalgröße oder für andere Zwecke.
●Das Dichtmittel kann Flecken auf Ihrer Kleidung verursachen.
●An einer Felge oder auf der Karosserieoberfl äche kann das Dichtmittel bleibende Flecken
verursachen, wenn es nicht sofort entfernt wird. Wischen Sie das Dichtmittel sofort mit
einem nassen Tuch ab.
●Beim Betrieb des Reparatursets wird ein lautes Geräusch erzeugt. Dies weist ni cht auf eine
Störung hin.
●Verwenden Sie das Reifenreparaturset nicht zur Kontrolle oder Einstellung des Reifen-
drucks.
■Wenn der Reifen über den empfohlenen Wert aufgepumpt wird
Lösen Sie den Schlauch vom Ventil.
Lösen Sie den Schlauch vom Ventil, entfernen Sie die Luftablasskappe vom Schlauch und
schließen Sie den Schlauch wieder an.
Schalten Sie den Kompressorschalter ein und warten Sie einige Sekunden, bevor Sie ihn
wieder ausschalten. Stellen Sie sicher, dass der Reifendruckmesser den empfohlenen Wert
anzeigt. ( S. 596)
Wenn der Luftdruck unter dem empfohlenen Wert liegt, schalten Sie den Kompressor-
schalter erneut ein und wiederholen Sie das Aufpumpverfahren, bis der empfohlene Druck
erreicht ist.
Bringen Sie die Luftablasskappe am Schlau-
chende an und drücken Sie die Nase der Luft-
ablasskappe in das Reifenventil, um etwas Luft
abzulassen.
1
2
3
4

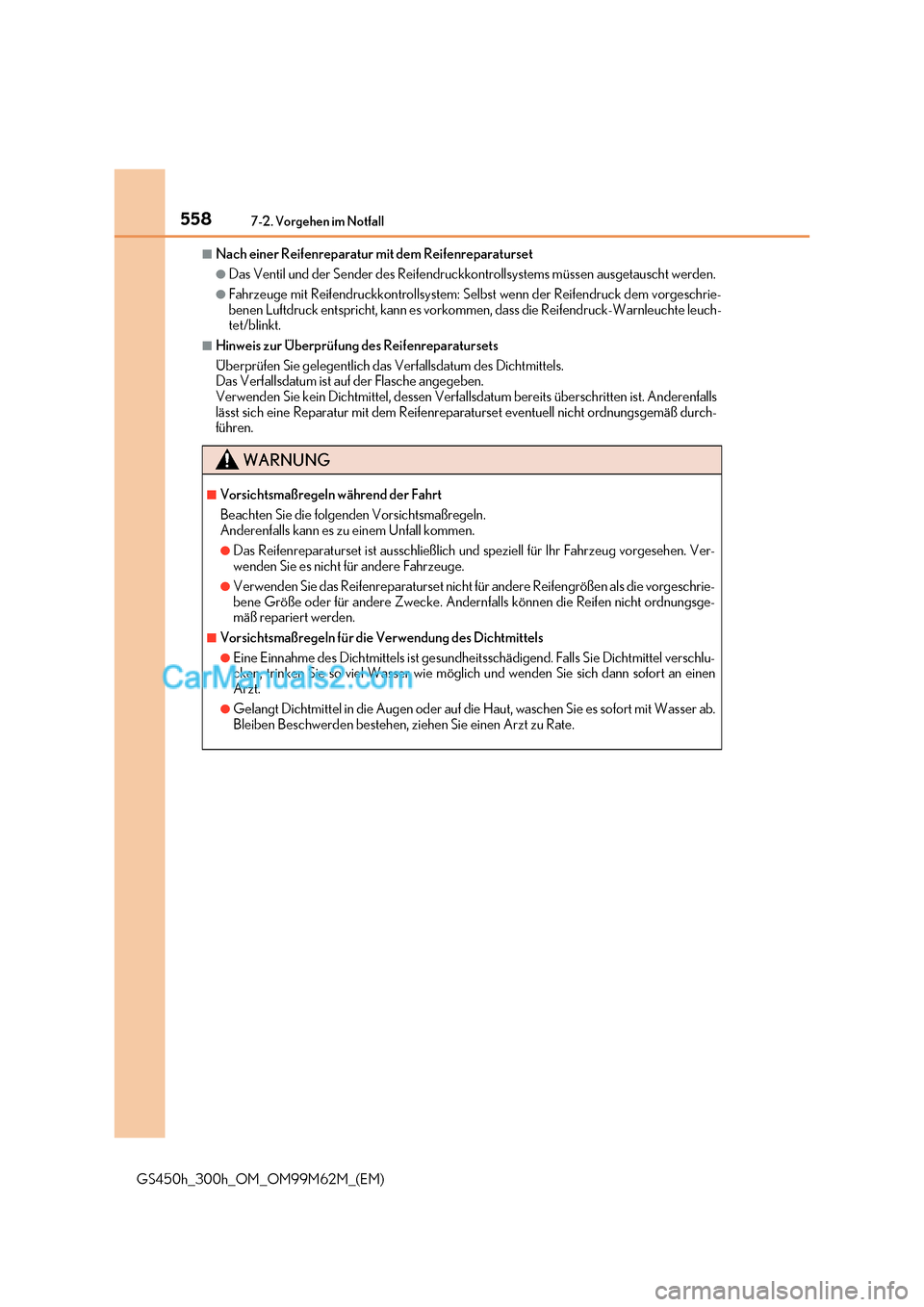

5587-2. Vorgehen im Notfall
GS450h_300h_OM_OM99M62M_(EM)
■Nach einer Reifenreparatur mit dem Reifenreparaturset
●Das Ventil und der Sender des Reifendruckkontrollsystems müssen ausgetauscht werden.
●Fahrzeuge mit Reifendruckkontrollsystem: Selbst wenn der Reifendruck dem vorgeschrie-
benen Luftdruck entspricht, kann es vorkommen, dass die Reifendruck-Warnleuchte leuch-
tet/blinkt.
■Hinweis zur Überprüfung des Reifenreparatursets
Überprüfen Sie gelegentlich das Verfallsdatum des Dichtmittels.
Das Verfallsdatum ist auf der Flasche angegeben.
Verwenden Sie kein Dichtmittel, dessen Verfallsdatum bereits überschritten ist. Anderenfalls
lässt sich eine Reparatur mit dem Reifenreparaturset eventuell nicht ordnungsgemäß durch-
führen.
WARNUNG
■Vorsichtsmaßregeln während der Fahrt
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu einem Unfall kommen.
●Das Reifenreparaturset ist ausschließlich und speziell für Ihr Fahrzeug vorgesehen . Ver-
wenden Sie es nicht für andere Fahrzeuge.
●Verwenden Sie das Reifenreparaturset nicht für andere Reifengrößen als die vorgeschrie-
bene Größe oder für andere Zwecke. Andernfalls können die Reifen nicht ordnungsge-
mäß repariert werden.
■Vorsichtsmaßregeln für die Verwendung des Dichtmittels
●Eine Einnahme des Dichtmittels ist gesundheit sschädigend. Falls Sie Dichtmittel verschlu-
cken, trinken Sie so viel Wasser wie möglich und wenden Sie sich dann sofort an einen
Arzt.
●Gelangt Dichtmittel in die Augen oder auf die Haut, waschen Sie es sofort mit Wasser ab.
Bleiben Beschwerden bestehen, zi ehen Sie einen Arzt zu Rate.

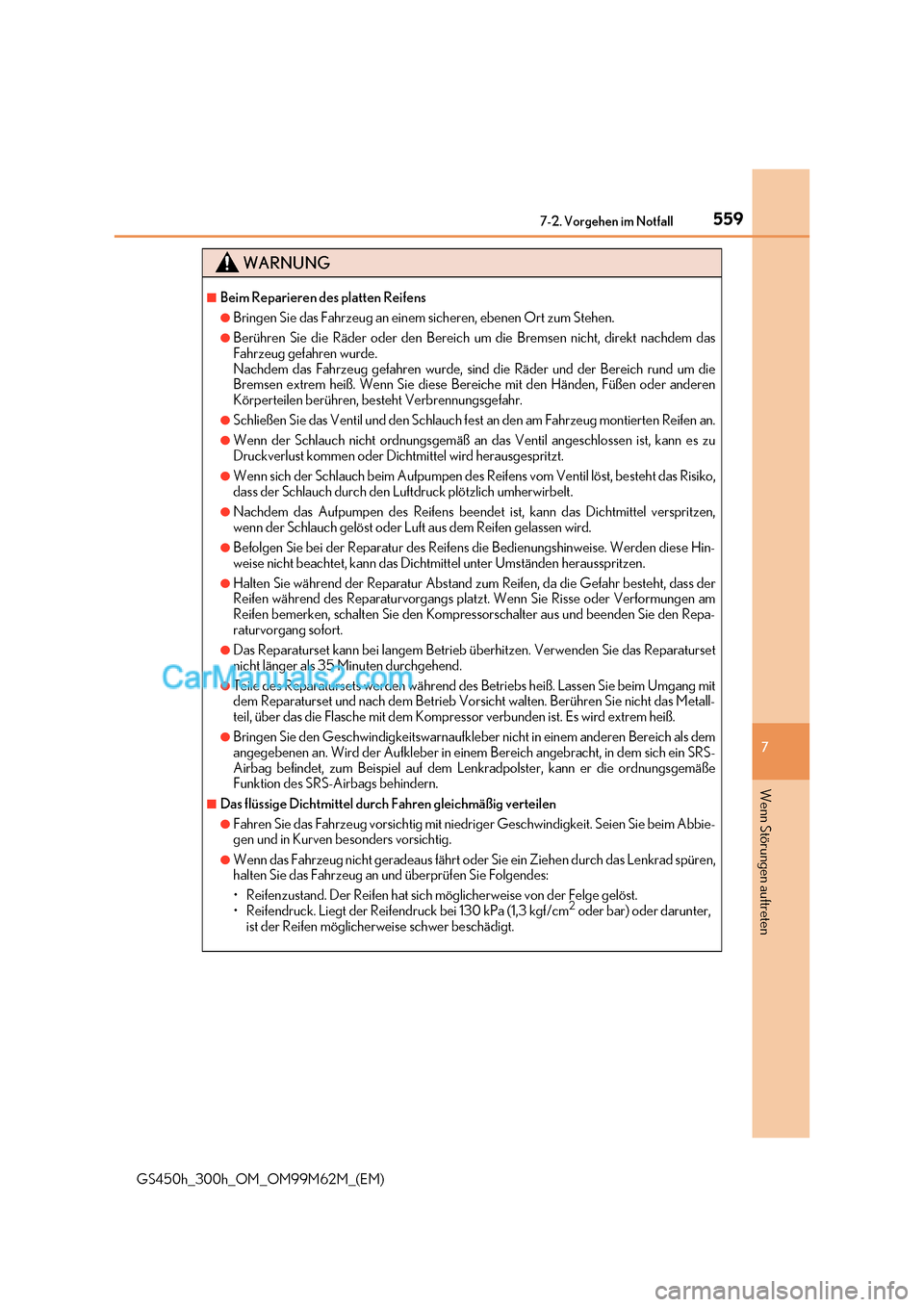

559
7-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS450h_300h_OM_OM99M62M_(EM)
WARNUNG
■Beim Reparieren des platten Reifens
●Bringen Sie das Fahrzeug an einem sicheren, ebenen Ort zum Stehen.
●Berühren Sie die Räder oder den Bereich um die Bremsen nicht, direkt nachdem das
Fahrzeug gefahren wurde.
Nachdem das Fahrzeug gefahren wurde, sind die Räder und der Bereich rund um die
Bremsen extrem heiß. Wenn Sie diese Bereiche mit den Händen, Füßen oder anderen
Körperteilen berühren, besteht Verbrennungsgefahr.
●Schließen Sie das Ventil und den Schlauch fest an den am Fahrzeug montierten Reifen an.
●Wenn der Schlauch nicht ordnungsgemäß an das Ventil angeschlossen ist, kann es zu
Druckverlust kommen oder Dichtmittel wird herausgespritzt.
●Wenn sich der Schlauch beim Aufpumpen des Reifens vom Ventil löst, besteht das Risi ko,
dass der Schlauch durch den Luftdruck plötzlich umherwirbelt.
●Nachdem das Aufpumpen des Reifens beendet ist, kann das Dichtmittel verspritzen,
wenn der Schlauch gelöst oder Luft aus dem Reifen gelassen wird.
●Befolgen Sie bei der Reparatur des Reifens die Bedienungshinweise. Werden diese Hin-
weise nicht beachtet, kann das Dichtmittel unter Umständen herausspritzen.
●Halten Sie während der Reparatur Abstand zum Reifen, da die Gefahr besteht, dass der
Reifen während des Reparaturvorgangs platzt. Wenn Sie Risse oder Verformungen am
Reifen bemerken, schalten Sie den Kompressorschalter aus und beenden Sie den Repa-
raturvorgang sofort.
●Das Reparaturset kann bei langem Betrieb überhitzen. Verwenden Sie das Reparaturset
nicht länger als 35 Minuten durchgehend.
●Teile des Reparatursets werden während des Betriebs heiß. Lassen Sie beim Umgang mit
dem Reparaturset und nach dem Betrieb Vorsicht walten. Berühren Sie nicht das Metall-
teil, über das die Flasche mit dem Kompressor verbunden ist. Es wird extrem heiß.
●Bringen Sie den Geschwindigkeitswarnaufklebe r nicht in einem anderen Bereich als dem
angegebenen an. Wird der Aufkleber in einem Bereich angebracht, in dem sich ein SRS-
Airbag befindet, zum Beispiel auf dem Lenkradpolster, kann er die ordnungsgemäße
Funktion des SRS-Airbags behindern.
■Das flüssige Dichtmittel durch Fahren gleichmäßig verteilen
●Fahren Sie das Fahrzeug vorsichtig mit niedriger Geschwindigkeit. Seien Sie beim Abbie-
gen und in Kurven besonders vorsichtig.
●Wenn das Fahrzeug nicht geradeaus fährt oder Sie ein Ziehen durch das Lenkrad spüren,
halten Sie das Fahrzeug an und überprüfen Sie Folgendes:

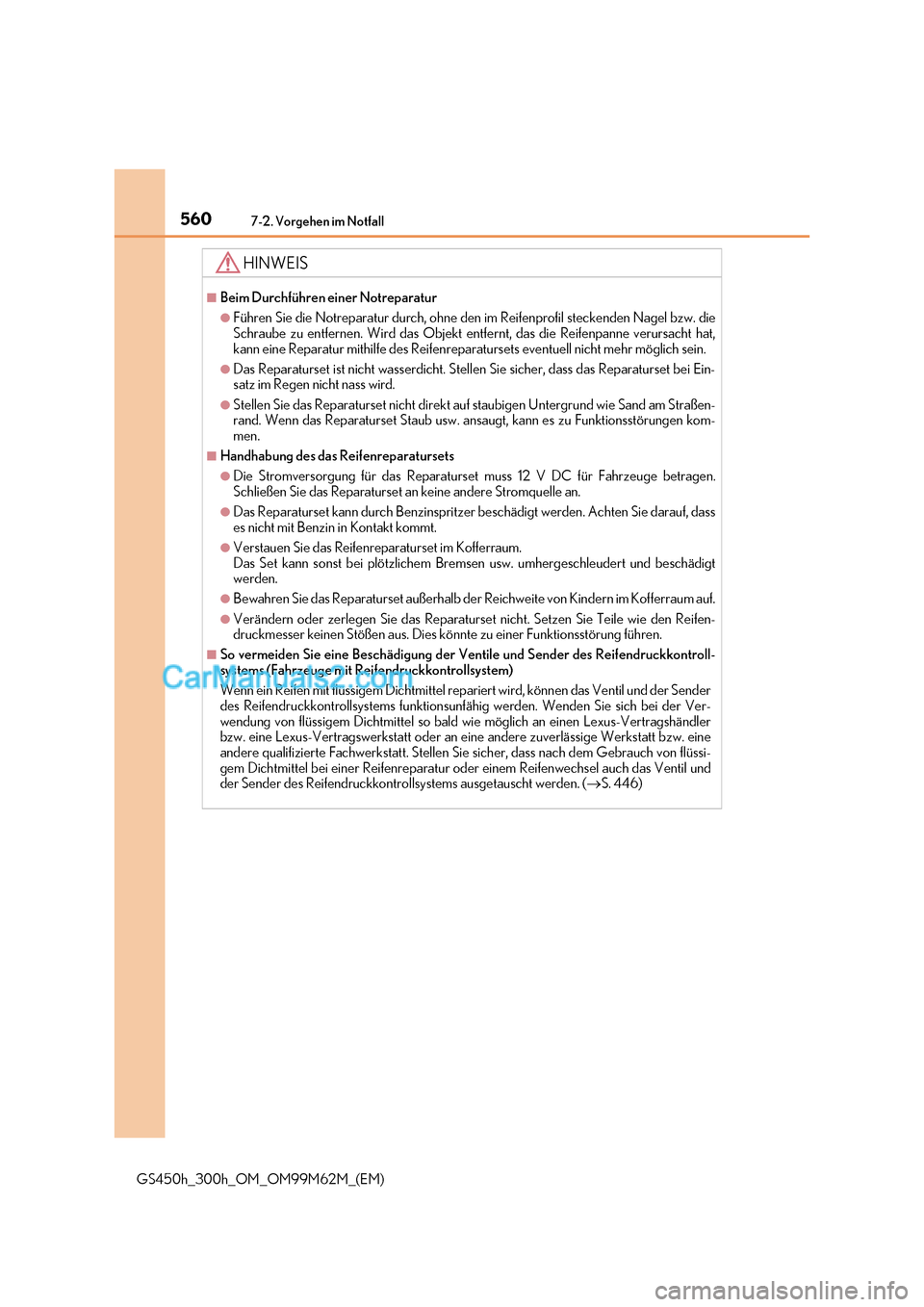

5607-2. Vorgehen im Notfall
GS450h_300h_OM_OM99M62M_(EM)
HINWEIS
■Beim Durchführen einer Notreparatur
●Führen Sie die Notreparatur durch, ohne den im Reifenprofil steckende n Nagel bzw. die
Schraube zu entfernen. Wird das Objekt entfernt, das die Reifenpanne verursacht hat,
kann eine Reparatur mithilfe des Reifenreparatursets eventuell nicht mehr möglich sein .
●Das Reparaturset ist nicht wasserdicht. Stellen Sie sicher, dass das Reparaturset bei Ein-
satz im Regen nicht nass wird.
●Stellen Sie das Reparaturset nicht direkt auf staubigen Untergrund wie Sand am Straßen-
rand. Wenn das Reparaturset Staub usw. ansaugt, kann es zu Funktionsstörungen ko m-
men.
■Handhabung des das Reifenreparatursets
●Die Stromversorgung für das Reparaturset muss 12 V DC für Fahrzeuge betragen.
Schließen Sie das Reparaturset an keine andere Stromquelle an.
●Das Reparaturset kann durch Benzinspritzer beschädigt werden. Achten Sie darauf, dass
es nicht mit Benzin in Kontakt kommt.
●Verstauen Sie das Reifenreparaturset im Kofferraum.
Das Set kann sonst bei plötzlichem Bremsen usw. umhergeschleudert und beschädigt
werden.
●Bewahren Sie das Reparaturset außerhalb de r Reichweite von Kindern im Kofferraum auf.
●Verändern oder zerlegen Sie das Reparaturset nicht. Setzen Sie Teile wie den Reifen-
druckmesser keinen Stößen aus. Dies könnte zu einer Funktionsstörung führen.
■So vermeiden Sie eine Beschädigung der Ve ntile und Sender des Reifendruckkontroll-
systems (Fahrzeuge mit Reifendruckkontrollsystem)
Wenn ein Reifen mit flüssigem Dichtmittel repariert wird, können das Ventil und der Sender
des Reifendruckkontrollsystems funktionsunfähig werden. Wenden Sie sich bei der Ver-
wendung von flüssigem Dichtmittel so bald wie möglich an einen Lexus-Vertragshändler
bzw. eine Lexus-Vertragswerkstatt oder an eine andere zuverlässige Werkstatt bzw. eine
andere qualifizierte Fachwerkstatt. Stellen Si e sicher, dass nach dem Gebrauch von flüssi-
gem Dichtmittel bei einer Reifenreparatur od er einem Reifenwechsel auch das Ventil und
der Sender des Reifendruckkontrollsystems ausgetauscht werden. ( S. 446)
