411 6-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
GS450h_300h_OM_OM30F92E_(EE)

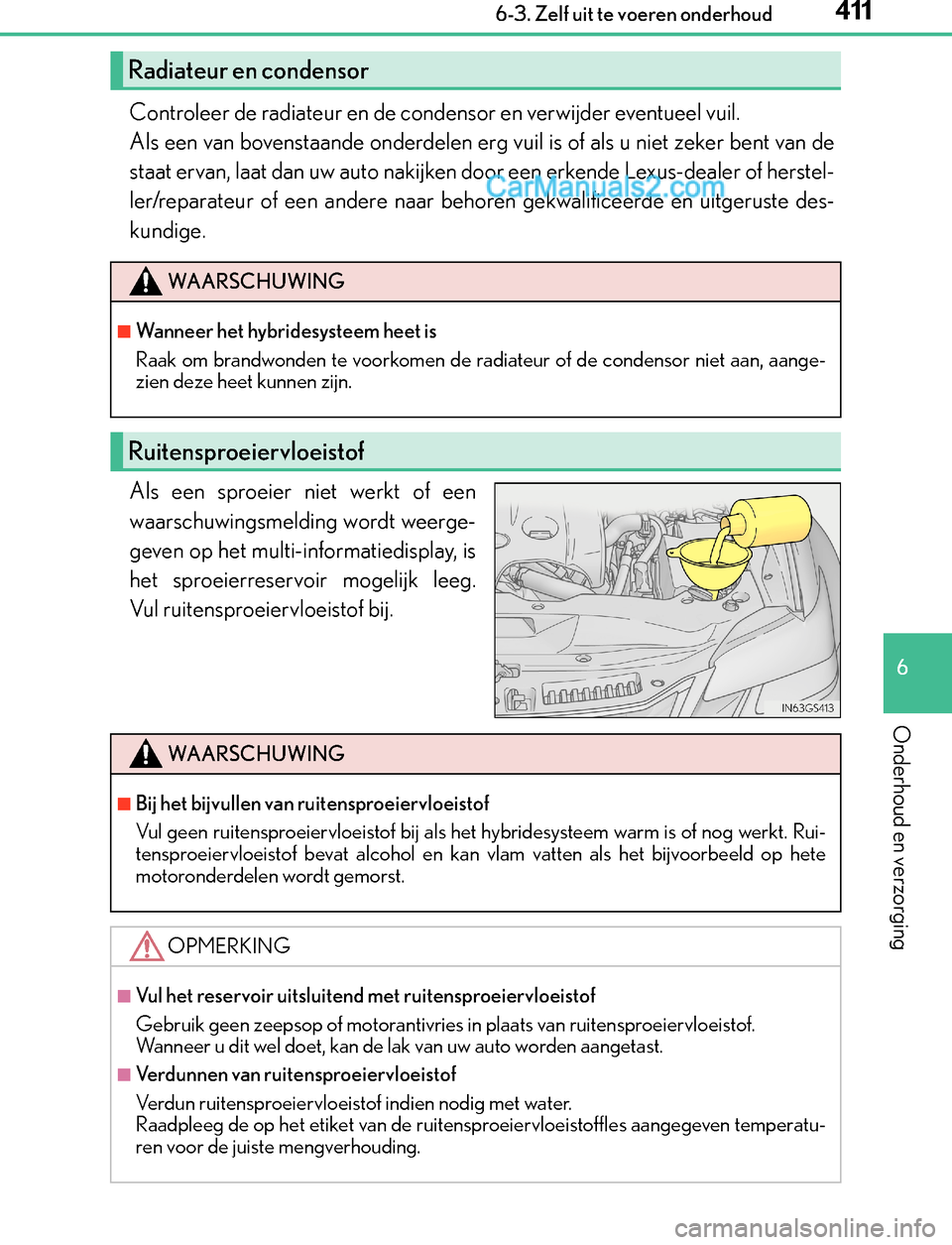

Controleer de radiateur en de condensor en verwijder eventueel vuil.
Als een van bovenstaande onderdelen erg vuil is of als u niet zeker bent van de
staat ervan, laat dan uw auto nakijken door een erkende Lexus-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
Als een sproeier niet werkt of een
waarschuwingsmelding wordt weerge-
geven op het multi-informatiedisplay, is
het sproeierreservoir mogelijk leeg.
Vul ruitensproeiervloeistof bij.
Radiateur en condensor
WA A R S C H U W I N G
■Wanneer het hybridesysteem heet is
Raak om brandwonden te voorkomen de radiateur of de condensor niet aan, aange-
zien deze heet kunnen zijn.
Ruitensproeiervloeistof
WA A R S C H U W I N G
■Bij het bijvullen van ruitensproeiervloeistof
Vul geen ruitensproeiervloeistof bij als het hybridesysteem warm is of nog werkt. Rui-
tensproeiervloeistof bevat alcohol en kan vlam vatten als het bijvoorbeeld op hete
motoronderdelen wordt gemorst.
OPMERKING
■Vul het reservoir uitsluitend met ruitensproeiervloeistof
Gebruik geen zeepsop of motorantivries in plaats van ruitensproeiervloeistof.
Wanneer u dit wel doet, kan de lak van uw auto worden aangetast.
■Verdunnen van ruitensproeiervloeistof
Verdun ruitensproeiervloeistof indien nodig met water.
Raadpleeg de op het etiket van de ruitensproeiervloeistoffles aangegeven temperatu-
ren voor de juiste mengverhouding.
GS450h_300h_OM_OM30F92E_(EE).book Page 411 Tuesday, November 29, 2016 2:56 PM

4126-3. Zelf uit te voeren onderhoud
GS450h_300h_OM_OM30F92E_(EE)

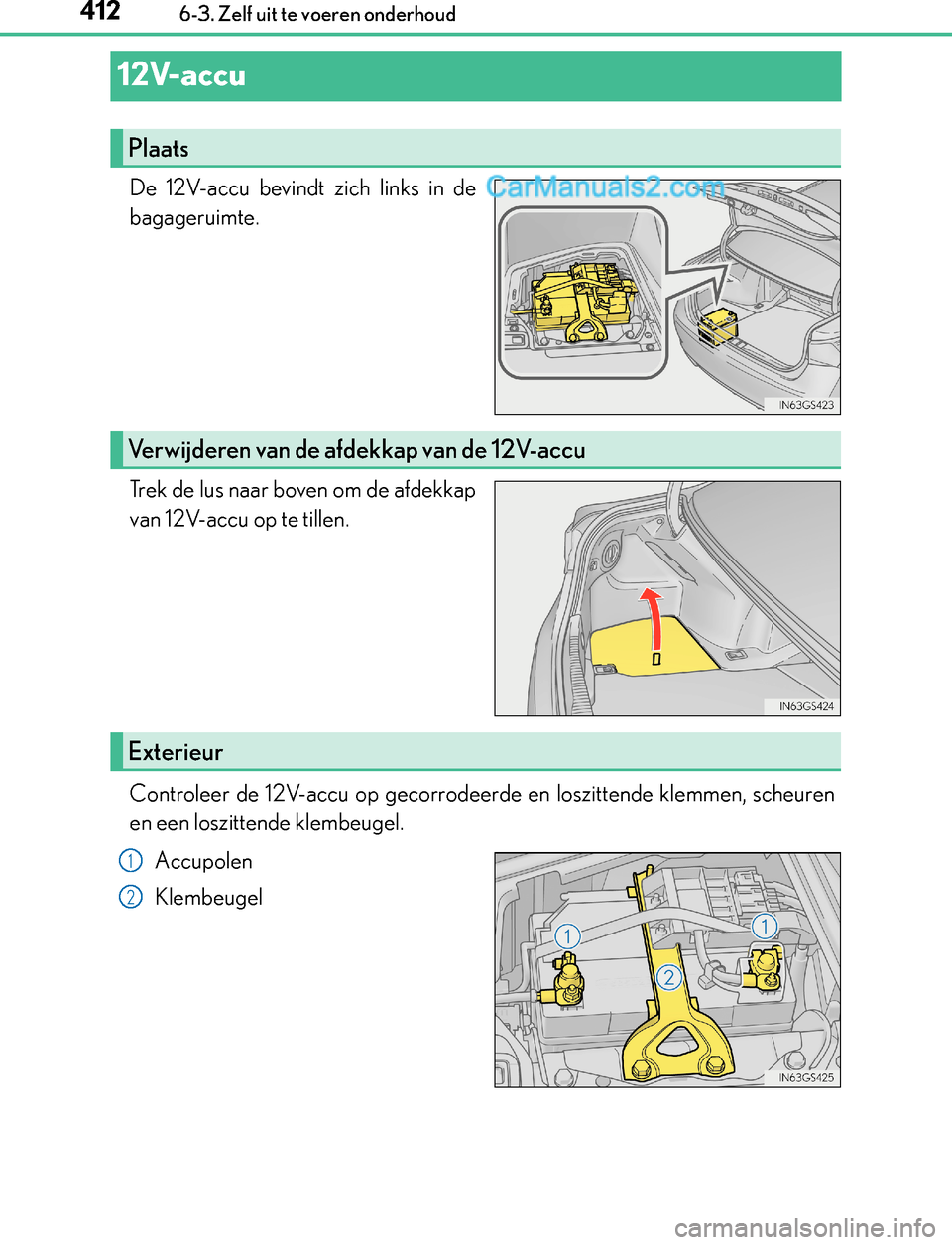

12V-accu
De 12V-accu bevindt zich links in de
bagageruimte.
Trek de lus naar boven om de afdekkap
van 12V-accu op te tillen.
Controleer de 12V-accu op gecorrodeerde en loszittende klemmen, scheuren
en een loszittende klembeugel.
Accupolen
Klembeugel
Plaats
Verwijderen van de afdekkap van de 12V-accu
Exterieur
1
2
GS450h_300h_OM_OM30F92E_(EE).book Page 412 Tuesday, November 29, 2016 2:56 PM

413 6-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
GS450h_300h_OM_OM30F92E_(EE)

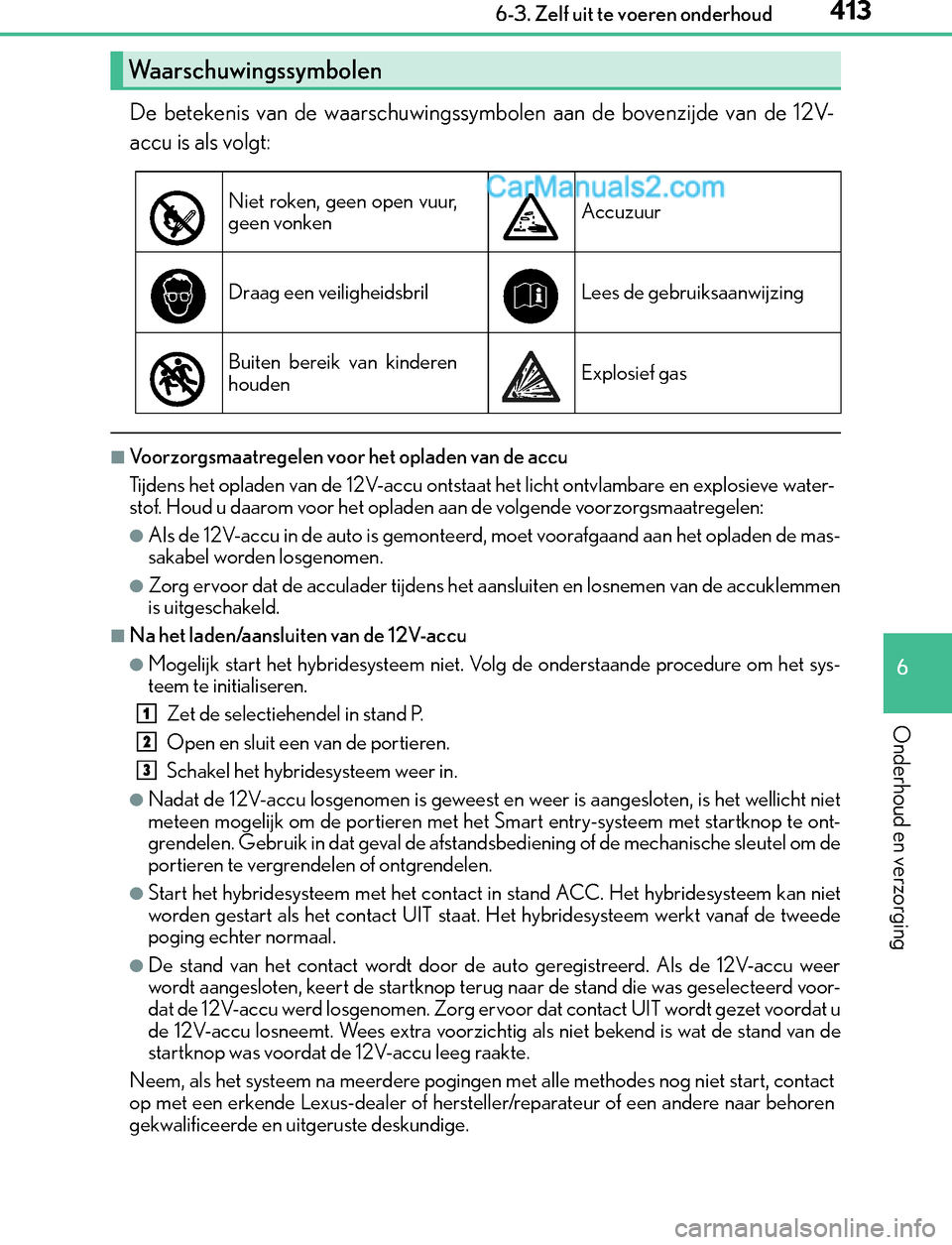

De betekenis van de waarschuwingssymbolen aan de bovenzijde van de 12V-
accu is als volgt:
■Voorzorgsmaatregelen voor het opladen van de accu
Tijdens het opladen van de 12V-accu ontstaat het licht ontvlambare en explosieve water-
stof. Houd u daarom voor het opladen aan de volgende voorzorgsmaatregelen:
●Als de 12V-accu in de auto is gemonteerd, moet voorafgaand aan het opladen de mas-
sakabel worden losgenomen.
●Zorg ervoor dat de acculader tijdens het aansluiten en losnemen van de accuklemmen
is uitgeschakeld.
■Na het laden/aansluiten van de 12V-accu
●Mogelijk start het hybridesysteem niet. Volg de onderstaande procedure om het sys-
teem te initialiseren.
Zet de selectiehendel in stand P.
Open en sluit een van de portieren.
Schakel het hybridesysteem weer in.
●Nadat de 12V-accu losgenomen is geweest en weer is aangesloten, is het wellicht niet
meteen mogelijk om de portieren met het Smart entry-systeem met startknop te ont-
grendelen. Gebruik in dat geval de afstandsbediening of de mechanische sleutel om de
portieren te vergrendelen of ontgrendelen.
●Start het hybridesysteem met het contact in stand ACC. Het hybridesysteem kan niet
worden gestart als het contact UIT staat. Het hybridesysteem werkt vanaf de tweede
poging echter normaal.
●De stand van het contact wordt door de auto geregistreerd. Als de 12V-accu weer
wordt aangesloten, keert de startknop terug naar de stand die was geselecteerd voor-
dat de 12V-accu werd losgenomen. Zorg ervoor dat contact UIT wordt gezet voordat u
de 12V-accu losneemt. Wees extra voorzichtig als niet bekend is wat de stand van de
startknop was voordat de 12V-accu leeg raakte.
Neem, als het systeem na meerdere pogingen met alle methodes nog niet start, contact
op met een erkende Lexus-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Waarschuwingssymbolen
Niet roken, geen open vuur,
geen vonkenAccuzuur
Draag een veiligheidsbrilLees de gebruiksaanwijzing
Buiten bereik van kinderen
houdenExplosief gas
1
2
3
GS450h_300h_OM_OM30F92E_(EE).book Page 413 Tuesday, November 29, 2016 2:56 PM

4146-3. Zelf uit te voeren onderhoud
GS450h_300h_OM_OM30F92E_(EE)

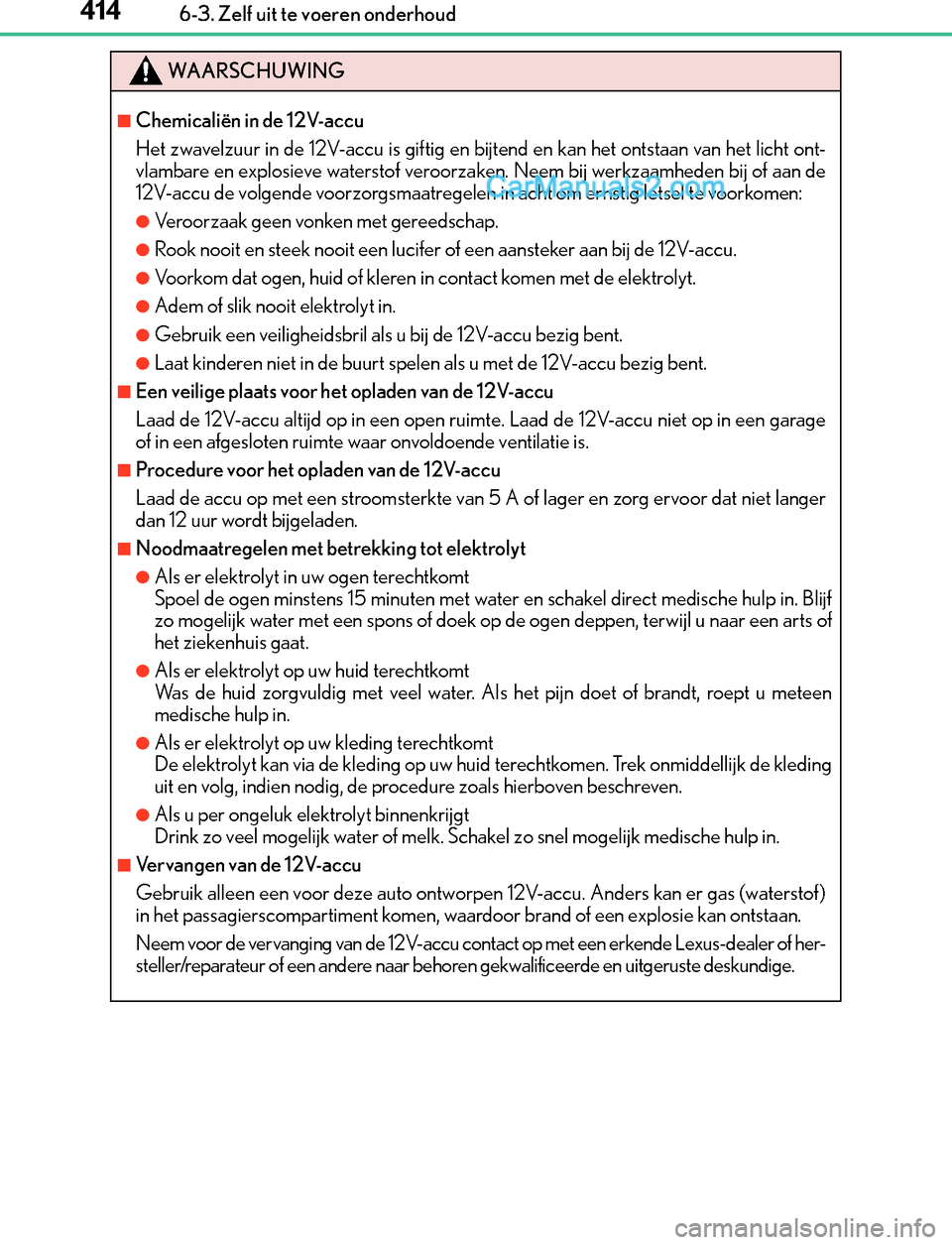

WA A R S C H U W I N G
■Chemicaliën in de 12V-accu
Het zwavelzuur in de 12V-accu is giftig en bijtend en kan het ontstaan van het licht ont-
vlambare en explosieve waterstof veroorzaken. Neem bij werkzaamheden bij of aan de
12V-accu de volgende voorzorgsmaatregelen in acht om ernstig letsel te voorkomen:
●Veroorzaak geen vonken met gereedschap.
●Rook nooit en steek nooit een lucifer of een aansteker aan bij de 12V-accu.
●Voorkom dat ogen, huid of kleren in contact komen met de elektrolyt.
●Adem of slik nooit elektrolyt in.
●Gebruik een veiligheidsbril als u bij de 12V-accu bezig bent.
●Laat kinderen niet in de buurt spelen als u met de 12V-accu bezig bent.
■Een veilige plaats voor het opladen van de 12V-accu
Laad de 12V-accu altijd op in een open ruimte. Laad de 12V-accu niet op in een garage
of in een afgesloten ruimte waar onvoldoende ventilatie is.
■Procedure voor het opladen van de 12V-accu
Laad de accu op met een stroomsterkte van 5 A of lager en zorg ervoor dat niet langer
dan 12 uur wordt bijgeladen.
■Noodmaatregelen met betrekking tot elektrolyt
●Als er elektrolyt in uw ogen terechtkomt
Spoel de ogen minstens 15 minuten met water en schakel direct medische hulp in. Blijf
zo mogelijk water met een spons of doek op de ogen deppen, terwijl u naar een arts of
het ziekenhuis gaat.
●Als er elektrolyt op uw huid terechtkomt
Was de huid zorgvuldig met veel water. Als het pijn doet of brandt, roept u meteen
medische hulp in.
●Als er elektrolyt op uw kleding terechtkomt
De elektrolyt kan via de kleding op uw huid terechtkomen. Trek onmiddellijk de kleding
uit en volg, indien nodig, de procedure zoals hierboven beschreven.
●Als u per ongeluk elektrolyt binnenkrijgt
Drink zo veel mogelijk water of melk. Schakel zo snel mogelijk medische hulp in.
■Vervangen van de 12V-accu
Gebruik alleen een voor deze auto ontworpen 12V-accu. Anders kan er gas (waterstof)
in het passagierscompartiment komen, waardoor brand of een explosie kan ontstaan.
Neem voor de vervanging van de 12V-accu contact op met een erkende Lexus-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
GS450h_300h_OM_OM30F92E_(EE).book Page 414 Tuesday, November 29, 2016 2:56 PM

415 6-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
GS450h_300h_OM_OM30F92E_(EE)

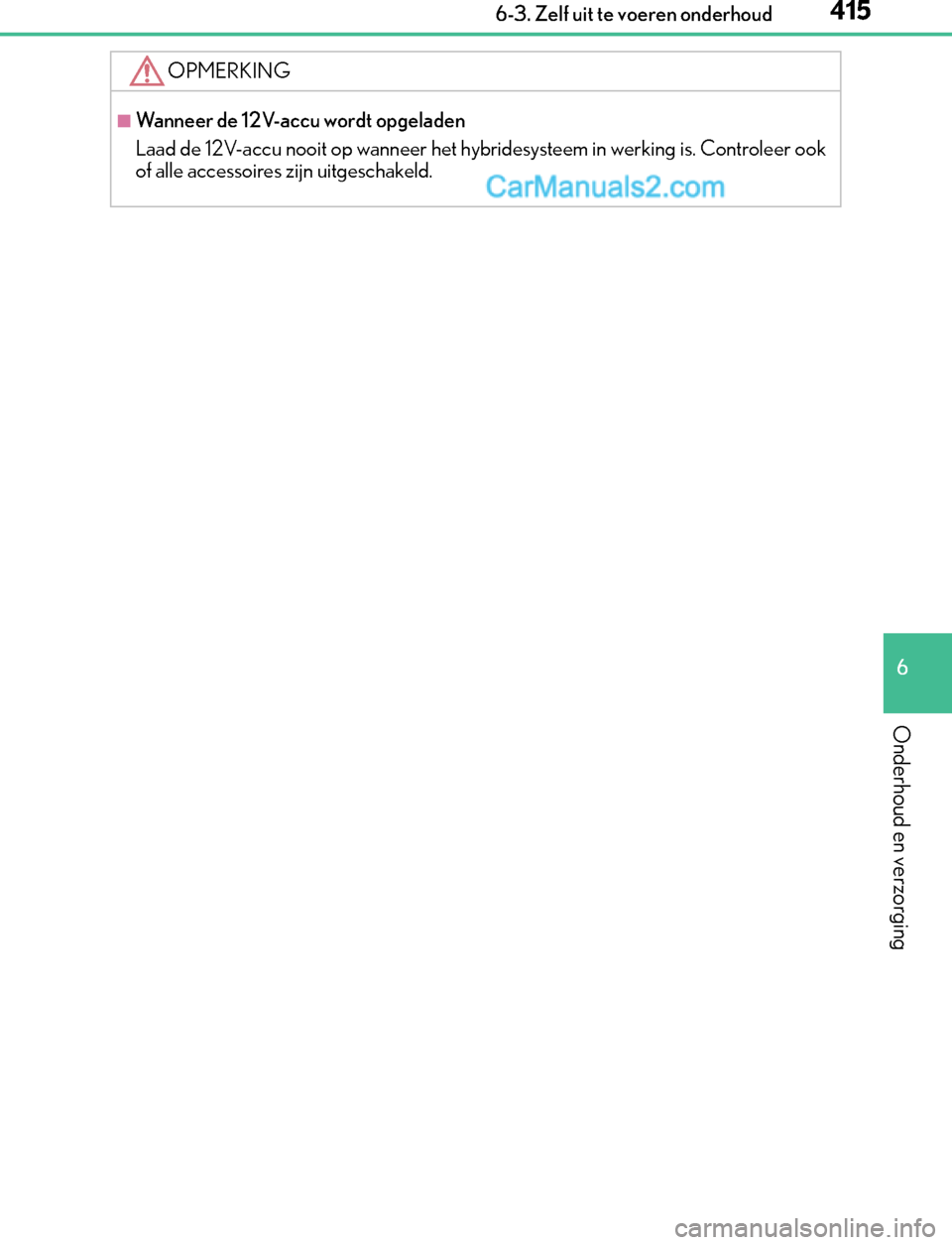

OPMERKING
■Wanneer de 12V-accu wordt opgeladen
Laad de 12V-accu nooit op wanneer het hybridesysteem in werking is. Controleer ook
of alle accessoires zijn uitgeschakeld.
GS450h_300h_OM_OM30F92E_(EE).book Page 415 Tuesday, November 29, 2016 2:56 PM

4166-3. Zelf uit te voeren onderhoud
GS450h_300h_OM_OM30F92E_(EE)

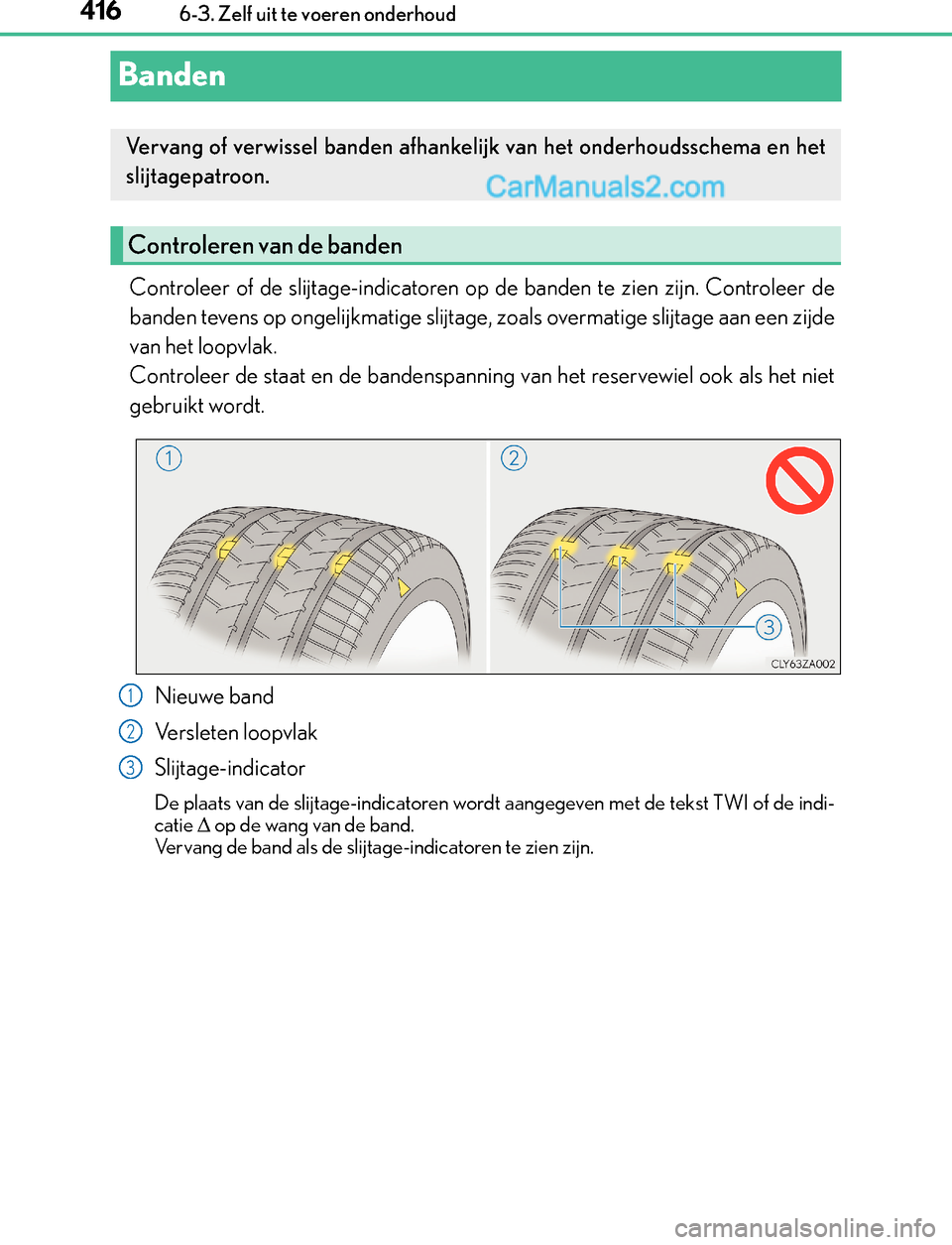

Banden
Controleer of de slijtage-indicatoren op de banden te zien zijn. Controleer de
banden tevens op ongelijkmatige slijtage, zoals overmatige slijtage aan een zijde
van het loopvlak.
Controleer de staat en de bandenspanning van het reservewiel ook als het niet
gebruikt wordt.
Nieuwe band
Versleten loopvlak
Slijtage-indicator
De plaats van de slijtage-indicatoren wordt aangegeven met de tekst TWI of de indi-
catie Δ op de wang van de band.
Vervang de band als de slijtage-indicatoren te zien zijn.
Vervang of verwissel banden afhankelijk van het onderhoudsschema en het
slijtagepatroon.
Controleren van de banden
1
2
3
GS450h_300h_OM_OM30F92E_(EE).book Page 416 Tuesday, November 29, 2016 2:56 PM

417 6-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
GS450h_300h_OM_OM30F92E_(EE)
Wissel de banden zoals aangegeven in de afbeelding.
Lexus beveelt aan om de banden ongeveer elke 10.000 km van plaats te wisse-
len om een gelijkmatig slijtagepatroon en een langere levensduur van de banden
te verkrijgen.
Vergeet niet na het wisselen van de banden het bandenspanningswaarschuwings-
systeem te initialiseren. (auto's met bandenspanningswaarschuwingssysteem)
Uw auto is uitgerust met een bandenspanningswaarschuwingssysteem dat
gebruikmaakt van bandenspanningssensoren en -zenders om een lage banden-
spanning te signaleren voordat deze tot problemen leidt.
Auto's zonder bandenspanningsweergavefunctie
Als de bandenspanning onder een bepaalde waarde komt, wordt de bestuurder
door middel van een waarschuwingslampje gewaarschuwd. (→Blz. 463)
Auto's met bandenspanningsweergavefunctie
●Als de bandenspanning onder een bepaalde waarde komt, wordt de bestuur-
der gewaarschuwd via het multi-informatiedisplay en een waarschuwings-
lampje. (→Blz. 460, 466)
●De door het bandenspanningswaar-
schuwingssysteem gesignaleerde
bandenspanning kan op het multi-
informatiedisplay worden weerge-
geven. (→Blz. 111)
De getoonde afbeelding dient slechts
als voorbeeld en verschilt mogelijk van
het werkelijke beeld op het multi-infor-
matiedisplay.
Wisselen van banden
Auto's met hetzelfde formaat
voor- en achterbandAuto's met een verschillend
formaat voor- en achterband
VoorVoor
Bandenspanningswaarschuwingssysteem (indien aanwezig)
GS450h_300h_OM_OM30F92E_(EE).book Page 417 Tuesday, November 29, 2016 2:56 PM

4186-3. Zelf uit te voeren onderhoud
GS450h_300h_OM_OM30F92E_(EE)
◆Plaatsen van bandenspanningssensoren en -zenders
Bij het vervangen van banden of velgen moeten de bandenspanningssenso-
ren en -zenders ook worden geplaatst.
Als er nieuwe bandenspanningssensoren en -zenders geplaatst worden,
moeten de identificatiecodes van deze componenten worden geregistreerd
in de bandenspanningswaarschuwingssysteem-ECU en moet het banden-
spanningswaarschuwingssysteem worden geïnitialiseerd. Laat de identifica-
tiecodes van de bandenspanningssensoren en -zenders registreren door een
erkende Lexus-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige. (→Blz. 419)
◆Initialiseren van het bandenspanningswaarschuwingssysteem
■Het bandenspanningswaarschuwingssysteem moet worden geïnitialiseerd
onder de volgende omstandigheden:
●Bij het wisselen van wielen.
●Bij het wijzigen van de bandenspanning (bijvoorbeeld omdat u de rijsnel-
heid aanzienlijk gaat veranderen).
Als het bandenspanningswaarschuwingssysteem wordt geïnitialiseerd, wordt
de actuele bandenspanning als referentiespanning beschouwd.
■Initialiseren van het bandenspanningswaarschuwingssysteem
Parkeer de auto op een veilige plaats en zet het contact UIT.
Er kan niet worden geïnitialiseerd wanneer de auto rijdt.
Breng de banden op de voorgeschreven spanning bij koude banden.
(→Blz. 555)
Breng de banden op de voorgeschreven spanning voor de banden in koude toe-
stand. Deze spanning vormt de referentiespanning voor het bandenspannings-
waarschuwingssysteem.
Zet het contact AAN.
Druk op of van de bedieningstoets van het instrumentenpaneel en
selecteer .
Druk op of van de bedieningstoets van het instrumentenpaneel en
selecteer “Vehicle Settings” (voertuiginstellingen). Druk vervolgens op .
1
2
3
4
5
GS450h_300h_OM_OM30F92E_(EE).book Page 418 Tuesday, November 29, 2016 2:56 PM

419 6-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
GS450h_300h_OM_OM30F92E_(EE)
Druk op of van de bedie-
ningstoets van het instrumenten-
paneel en selecteer TPMS. Houd
vervolgens ingedrukt tot er
een melding wordt weergegeven.
De melding wordt weergegeven op
het multi-informatiedisplay en het
waarschuwingslampje lage banden-
spanning knippert 3 keer langzaam.
Wanneer de melding verdwijnt, is de
initialisatie voltooid.
◆Registreren van identificatiecodes
De bandenspanningssensoren en -zenders zijn voorzien van een unieke iden-
tificatiecode. Bij het vervangen van een bandenspanningssensor en -zender is
het noodzakelijk om de identificatiecode te registreren. Laat de identificatie-
code registreren door een erkende Lexus-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige.
■Wanneer moeten banden worden vervangen
Banden moeten worden vervangen als:
●De slijtage-indicatoren zijn te zien op een band.
●De banden beschadigingen vertonen, zoals insnijdingen, scheuren of barsten die zo
diep zijn dat het binnenmateriaal zichtbaar wordt en bulten die duiden op een interne
beschadiging
●Een band vaak leegloopt of niet goed kan worden gerepareerd vanwege de grootte of
plaats van de beschadiging
Neem contact op met een erkende Lexus-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige als u er niet zeker van bent.
■Vervangen van banden en velgen (auto's met bandenspanningswaarschuwingssysteem)
Als de identificatiecode van de bandenspanningssensor en -zender niet is geregistreerd,
werkt het bandenspanningswaarschuwingssysteem niet correct. Na ongeveer 10 minu-
ten rijden gaat het waarschuwingslampje lage bandenspanning gedurende 1 minuut
knipperen en het blijft daarna branden om aan te geven dat er een storing in het systeem
aanwezig is.
■Levensduur van de banden
Banden die ouder zijn dan 6 jaar moeten altijd door gekwalificeerd werkplaatspersoneel
worden gecontroleerd, zelfs als er niet of nauwelijks met de banden is gereden en de
banden niet beschadigd lijken te zijn.
■Periodieke controle van de bandenspanning
Het bandenspanningswaarschuwingssysteem vervangt de periodieke controle van de
bandenspanning niet. Controleer daarom ook zelf regelmatig de bandenspanning.
6
GS450h_300h_OM_OM30F92E_(EE).book Page 419 Tuesday, November 29, 2016 2:56 PM

4206-3. Zelf uit te voeren onderhoud
GS450h_300h_OM_OM30F92E_(EE)
■Bij het wisselen van wielen (auto's met bandenspanningswaarschuwingssysteem
en bandenspanningsweergavefunctie)
Zorg ervoor dat het contact UIT staat. Als de banden worden gewisseld terwijl het con-
tact AAN staat, wordt de bandenpositiegegevens niet bijgewerkt.
Wanneer per ongeluk op deze manier gehandeld is, zet het contact dan UIT en vervol-
gens AAN, of initialiseer het systeem nadat is gecontroleerd of de bandenspanning juist
is.
■Brede banden (behalve 225/50R17 banden)
In het algemeen slijten brede banden eerder en kan de grip op besneeuwde en/of
gladde wegen beperkt zijn in vergelijking met standaard banden. Gebruik daarom win-
terbanden of sneeuwkettingen op besneeuwde en/of gladde wegen en rijd voorzichtig
waarbij u uw snelheid aanpast aan de toestand van de weg en de weersomstandigheden.
(→Blz. 336)
■Als de profieldiepte van winterbanden minder is dan 4 mm
In dat geval gaat de werkzaamheid van de winterbanden verloren.
■Situaties waarin het bandenspanningswaarschuwingssysteem mogelijk niet
goed werkt (auto's met bandenspanningswaarschuwingssysteem)
●Onder de volgende omstandigheden werkt het bandenspanningswaarschuwingssys-
teem mogelijk niet goed.
• Als er niet-originele Lexus-velgen zijn gemonteerd.
• Er is een band vervangen door een exemplaar dat niet overeenkomt met de OE-spe-
cificaties (Original Equipment).
• Er is een band vervangen door een exemplaar dat niet de voorgeschreven maat heeft.
• Er zijn sneeuwkettingen gemonteerd.
• Er is een run-flat band met ondersteunende ring gemonteerd.
• Als de ruiten zijn voorzien van een coating die de ontvangst van de radiografische sig-
nalen nadelig beïnvloedt.
• Als de auto bedekt is met sneeuw of ijs, vooral bij de wielen of de wielkasten.
• Als de bandenspanning aanzienlijk hoger is dan de voorgeschreven waarde.
• Als er banden zonder bandenspanningssensoren en -zenders zijn gebruikt.
• Als de identificatiecode op de bandenspanningssensoren en -zenders niet is geregis-
treerd in de bandenspanningswaarschuwingssysteem-ECU.
●In de volgende situaties kunnen de prestaties worden beïnvloed.
• In de buurt van een televisiezendmast, elektriciteitscentrale, tankstation, radiozen-
der, videowall, luchthaven of andere locatie waar sterke radiogolven of elektromag-
netische velden aanwezig zijn
• Als u een draagbare radio, mobiele telefoon, draadloze telefoon of een ander
draadloos communicatiemiddel bij u draagt
Auto's met weergavefunctie bandenspanning: Als de bandenpositiegegevens niet juist
worden weergegeven als gevolg van slechte ontvangst van de radiogolven, dan kan de
weergave worden hersteld door verder te rijden en zo de ontvangst van de radiogol-
ven te veranderen.
●Wanneer de auto geparkeerd is, kan het langer duren voordat de waarschuwing ver-
schijnt of verdwijnt.
●Wanneer de bandenspanning snel daalt, zoals bij een klapband, dan verschijnt de
waarschuwing mogelijk niet.
GS450h_300h_OM_OM30F92E_(EE).book Page 420 Tuesday, November 29, 2016 2:56 PM
