sensor Lexus GS300h 2017 Handleiding (in Dutch)

INHOUDSOPGAVE6
GS450h_300h_OM_OM30F92E_(EE)
8-1. Specificaties
Onderhoudsgegevens
(brandstof, oliepeil, enz.) ......546
Informatie over brandstof .......559
8-2. Persoonlijke voorkeurs-
instellingen
Systemen met mogelijkheden
voor persoonlijke
voorkeursinstellingen ............. 561
8-3. Initialisatie
Te initialiseren onderdelen ......576
Wat moet u doen als...
(Problemen oplossen) ....................... 578
Alfabetische index ................................ 582
8Voertuigspecificaties
Index
Raadpleeg de handleiding voor het navigatie- en multimediasysteem voor
meer informatie over de onderstaande uitrusting.
•Audiosysteem
• Lexus Parking Assist-sensor• Navigatiesysteem
• Lexus Parking Assist Monitor
Toyota Motor Europe NV/SA, Avenue du Bourget 60 - 1140 Brussel, België
www.toyota-europe.com
GS450h_300h_OM_OM30F92E_(EE).book Page 6 Tuesday, November 29, 2016 2:56 PM

21Overzicht
GS450h_300h_OM_OM30F92E_(EE)
Schakelaars stoelverwarming*2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 362
Schakelaars stoelventilator
*2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 362
Remote Touch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 340
Schakelaar Lexus Parking Assist-sensor
*1, 2
Schakelaar zonnescherm achterruit*2. . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 380
Rijmodusselectieschakelaar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 311
Schakelaar SNOW. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 225
Schakelaar EV-modus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 222
*1: Raadpleeg de handleiding voor het navigatie- en multimediasysteem.
*2: Indien aanwezig
1
2
3
4
5
6
7
8
GS450h_300h_OM_OM30F92E_(EE).book Page 21 Tuesday, November 29, 2016 2:56 PM

23Overzicht
GS450h_300h_OM_OM30F92E_(EE)
Binnenspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 188
Zonnekleppen
*2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 377
Make-upspiegels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 377
Interieurverlichting
*3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 367
Leeslampjes
*3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 367
Schuifdakschakelaars
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 196
Uitschakeltoets inbraaksensor
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 94
Uitschakeltoets inbraaksensor en hellingsensor
*1. . . . . . . . . . . . . . . . .Blz. 94
To e t s S O S
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 384
1
2
3
4
5
6
7
8
*1: Indien aanwezig
*2: Gebruik NOOIT een tegen de rijrich-
ting in geplaatst baby- of kinderzitje op
een stoel met een INGESCHAKELDE
AIRBAG, omdat het KIND anders ERN-
STIG LETSEL kan oplopen als de airbag
wordt geactiveerd. (→Blz. 73)
*3: De afbeelding toont de voorzijde, maar ze zijn ook aan de achterzijde geplaatst.
GS450h_300h_OM_OM30F92E_(EE).book Page 23 Tuesday, November 29, 2016 2:56 PM

29Overzicht
GS450h_300h_OM_OM30F92E_(EE)
Schakelaar zonnescherm achterruit*2. . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 380
Schakelaar Lexus Parking Assist-sensor
*1, 2
Remote Touch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 340
Schakelaars stoelverwarming
*2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 362
Schakelaars stoelventilator
*2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 362
Rijmodusselectieschakelaar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 311
Schakelaar SNOW. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 225
Schakelaar EV-modus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 222
*1: Raadpleeg de handleiding voor het navigatie- en multimediasysteem.
*2: Indien aanwezig
1
2
3
4
5
6
7
8
GS450h_300h_OM_OM30F92E_(EE).book Page 29 Tuesday, November 29, 2016 2:56 PM

31Overzicht
GS450h_300h_OM_OM30F92E_(EE)
Binnenspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 188
Zonnekleppen
*2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 377
Make-upspiegels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 377
Interieurverlichting
*3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 367
Leeslampjes
*3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 367
Schuifdakschakelaars
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 196
Uitschakeltoets inbraaksensor
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 94
Uitschakeltoets inbraaksensor en hellingsensor
*1. . . . . . . . . . . . . . . . .Blz. 94
1
2
3
4
5
6
7
*1: Indien aanwezig
*2: Gebruik NOOIT een tegen de rijrich-
ting in geplaatst baby- of kinderzitje op
een stoel met een INGESCHAKELDE
AIRBAG, omdat het KIND anders ERN-
STIG LETSEL kan oplopen als de airbag
wordt geactiveerd. (→Blz. 73)
*3: De afbeelding toont de voorzijde, maar ze zijn ook aan de achterzijde geplaatst.
GS450h_300h_OM_OM30F92E_(EE).book Page 31 Tuesday, November 29, 2016 2:56 PM

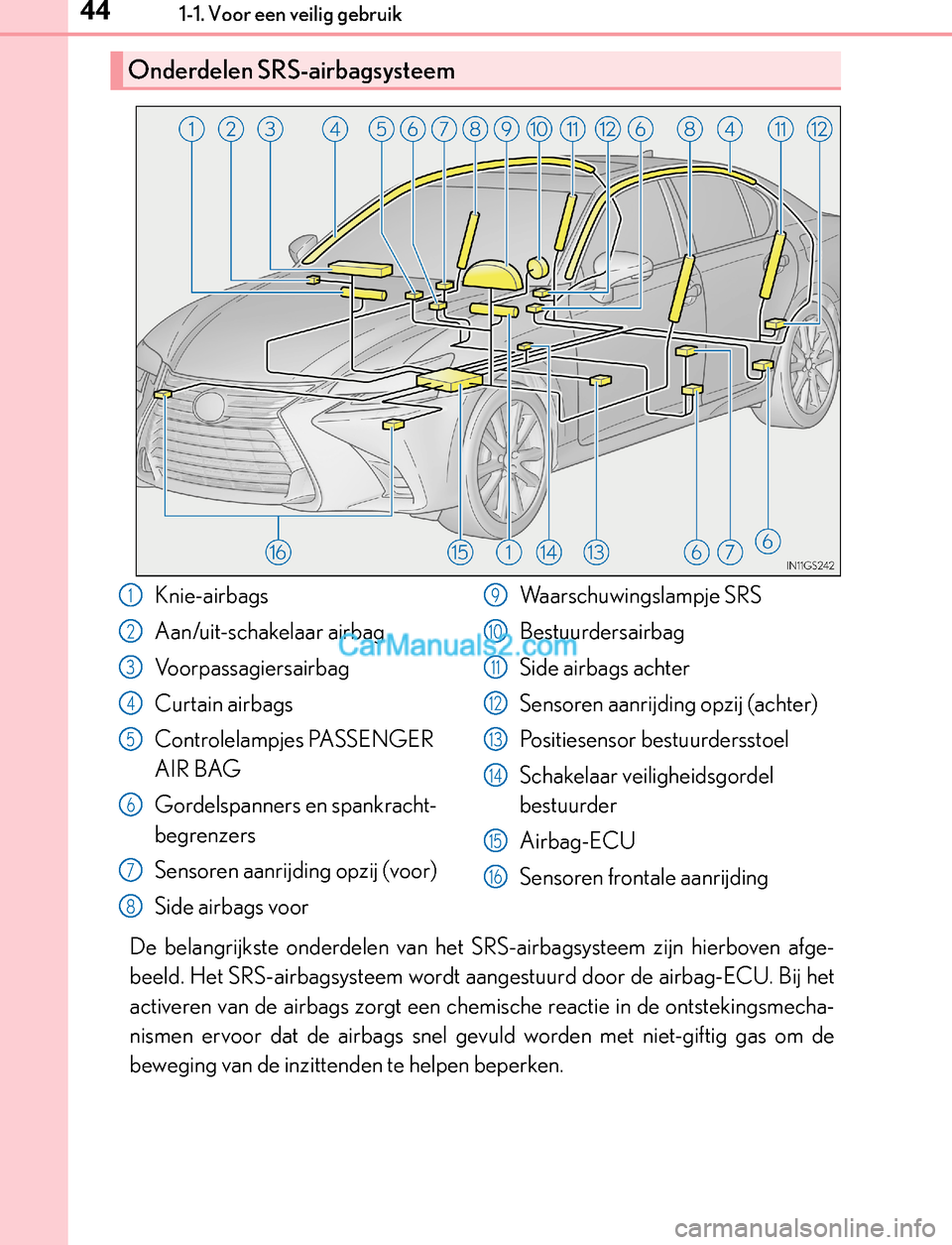

441-1. Voor een veilig gebruik
GS450h_300h_OM_OM30F92E_(EE)
De belangrijkste onderdelen van het SRS-airbagsysteem zijn hierboven afge-
beeld. Het SRS-airbagsysteem wordt aangestuurd door de airbag-ECU. Bij het
activeren van de airbags zorgt een chemische reactie in de ontstekingsmecha-
nismen ervoor dat de airbags snel gevuld worden met niet-giftig gas om de
beweging van de inzittenden te helpen beperken.
Onderdelen SRS-airbagsysteem
Knie-airbags
Aan/uit-schakelaar airbag
Voorpassagiersairbag
Curtain airbags
Controlelampjes PASSENGER
AIR BAG
Gordelspanners en spankracht-
begrenzers
Sensoren aanrijding opzij (voor)
Side airbags voorWaarschuwingslampje SRS
Bestuurdersairbag
Side airbags achter
Sensoren aanrijding opzij (achter)
Positiesensor bestuurdersstoel
Schakelaar veiligheidsgordel
bestuurder
Airbag-ECU
Sensoren frontale aanrijding1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
GS450h_300h_OM_OM30F92E_(EE).book Page 44 Tuesday, November 29, 2016 2:56 PM

811-2. Hybridesysteem
1
GS450h_300h_OM_OM30F92E_(EE)
Veiligheid en beveiliging
Er zijn ventilatieopeningen aanwezig
aan beide zijden van de achterleuning
voor de koeling van het batterijpakket
(tractiebatterij). Als deze openingen
geblokkeerd worden, kan het batte-
rijpakket oververhit raken, waardoor
het vermogen dat het batterijpakket
kan leveren, gereduceerd wordt.
Het uitschakelsysteem voor noodgevallen zorgt ervoor dat het hoogspannings-
systeem en de brandstofpomp worden uitgeschakeld als de botsingssensor een
aanrijding met een kracht boven een bepaalde drempelwaarde heeft gesigna-
leerd, om de kans op een elektrische schok en brandstoflekkage tot een mini-
mum te beperken. Als het uitschakelsysteem voor noodgevallen in werking is
getreden, kunt u uw auto niet meer starten. Neem contact op met een erkende
Lexus-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige om het hybridesysteem weer te starten.
Als er een storing in het hybridesysteem optreedt, of als het systeem onjuist
wordt bediend, wordt automatisch een melding weergegeven.
Lees de op het multi-informatiedisplay
weergegeven waarschuwingsmelding en
volg de aanwijzingen op.
(→Blz. 466)
Ventilatieopeningen batterijpakket (tractiebatterij)
Uitschakelsysteem voor noodgevallen
Waarschuwingsmelding hybridesysteem
GS450h_300h_OM_OM30F92E_(EE).book Page 81 Tuesday, November 29, 2016 2:56 PM

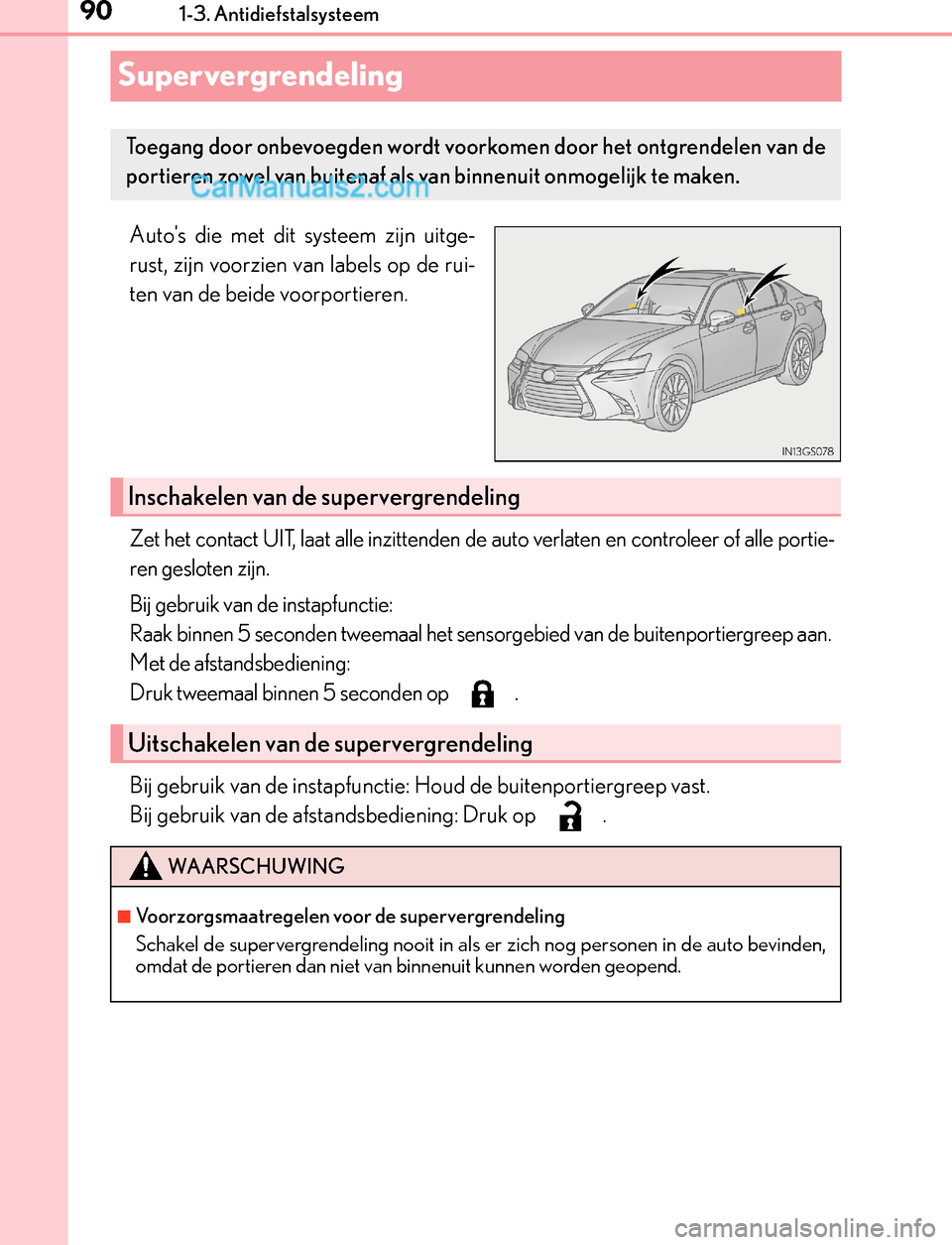

901-3. Antidiefstalsysteem
GS450h_300h_OM_OM30F92E_(EE)
Supervergrendeling
Auto's die met dit systeem zijn uitge-
rust, zijn voorzien van labels op de rui-
ten van de beide voorportieren.
Zet het contact UIT, laat alle inzittenden de auto verlaten en controleer of alle portie-
ren gesloten zijn.
Bij gebruik van de instapfunctie:
Raak binnen 5 seconden tweemaal het sensorgebied van de buitenportiergreep aan.
Met de afstandsbediening:
Druk tweemaal binnen 5 seconden op .
Bij gebruik van de instapfunctie: Houd de buitenportiergreep vast.
Bij gebruik van de afstandsbediening: Druk op .
Toegang door onbevoegden wordt voorkomen door het ontgrendelen van de
portieren zowel van buitenaf als van binnenuit onmogelijk te maken.
Inschakelen van de supervergrendeling
Uitschakelen van de supervergrendeling
WA A R S C H U W I N G
■Voorzorgsmaatregelen voor de supervergrendeling
Schakel de supervergrendeling nooit in als er zich nog personen in de auto bevinden,
omdat de portieren dan niet van binnenuit kunnen worden geopend.
GS450h_300h_OM_OM30F92E_(EE).book Page 90 Tuesday, November 29, 2016 2:56 PM

91
1 1-3. Antidiefstalsysteem
GS450h_300h_OM_OM30F92E_(EE)
Veiligheid en beveiliging
Alarm∗
Met licht en geluid worden alarmsignalen gegeven wanneer er een inbraakpo-
ging wordt gedetecteerd.
Wanneer het alarmsysteem is ingeschakeld, wordt het alarm onder de volgende
omstandigheden geactiveerd:
●Als een vergrendeld portier wordt ontgrendeld of geopend zonder gebruik te
maken van de instapfunctie of de afstandsbediening. (Het portier wordt auto-
matisch weer vergrendeld.)
●Als de achterklep wordt geopend zonder gebruik te maken van de instap-
functie, de afstandsbediening of de mechanische sleutel.
●De motorkap wordt geopend.
●Als de hellingsensor een verandering van de helling van de auto signaleert.
(indien aanwezig)
Sluit de portieren, de achterklep en de
motorkap en vergrendel alle portieren
met de instapfunctie of de afstandsbe-
diening. Na 30 seconden wordt het
systeem automatisch ingeschakeld.
Het systeem is ingeschakeld zodra het
controlelampje niet meer constant
brandt maar knippert.
∗: Indien aanwezig
Het alarm
Inschakelen van het alarmsysteem
GS450h_300h_OM_OM30F92E_(EE).book Page 91 Tuesday, November 29, 2016 2:56 PM

941-3. Antidiefstalsysteem
GS450h_300h_OM_OM30F92E_(EE)
●De inbraaksensor signaleert indringers of een beweging in de auto.
●De hellingsensor signaleert een verandering van de hoek van de auto ten
opzichte van het wegdek, die bijvoorbeeld ontstaat als de auto weggesleept
wordt.
Dit systeem is ontworpen om diefstal te voorkomen, maar een optimale beveili-
ging tegen elke vorm van inbraak kan niet worden gegarandeerd.
■De inbraaksensor en hellingsensor instellen
Als het alarm wordt ingeschakeld, worden de inbraaksensor en de hellingsen-
sor automatisch ingesteld. (→Blz. 91)
■De inbraaksensor en de hellingsensor uitschakelen
Als u huisdieren of bewegende voorwerpen in de auto achterlaat, moet u
ervoor zorgen dat u de inbraaksensor en de hellingsensor uitschakelt voordat
u het alarm instelt, omdat deze sensoren reageren op bewegingen binnen in
de auto.
Zet het contact UIT.
Druk op de uitschakeltoets van
de inbraaksensor en hellingsen-
sor.
Er wordt een melding weergegeven
op het multi-informatiedisplay in het
instrumentenpaneel.
Druk opnieuw op de toets om de
inbraaksensor en de hellingsensor
weer in te schakelen.
Inbraaksensor (indien aanwezig) en hellingsensor (indien aanwezig)
1
2
GS450h_300h_OM_OM30F92E_(EE).book Page 94 Tuesday, November 29, 2016 2:56 PM
