Lexus GS350 2015 Kezelési útmutató (in Hungarian)

451 6-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás

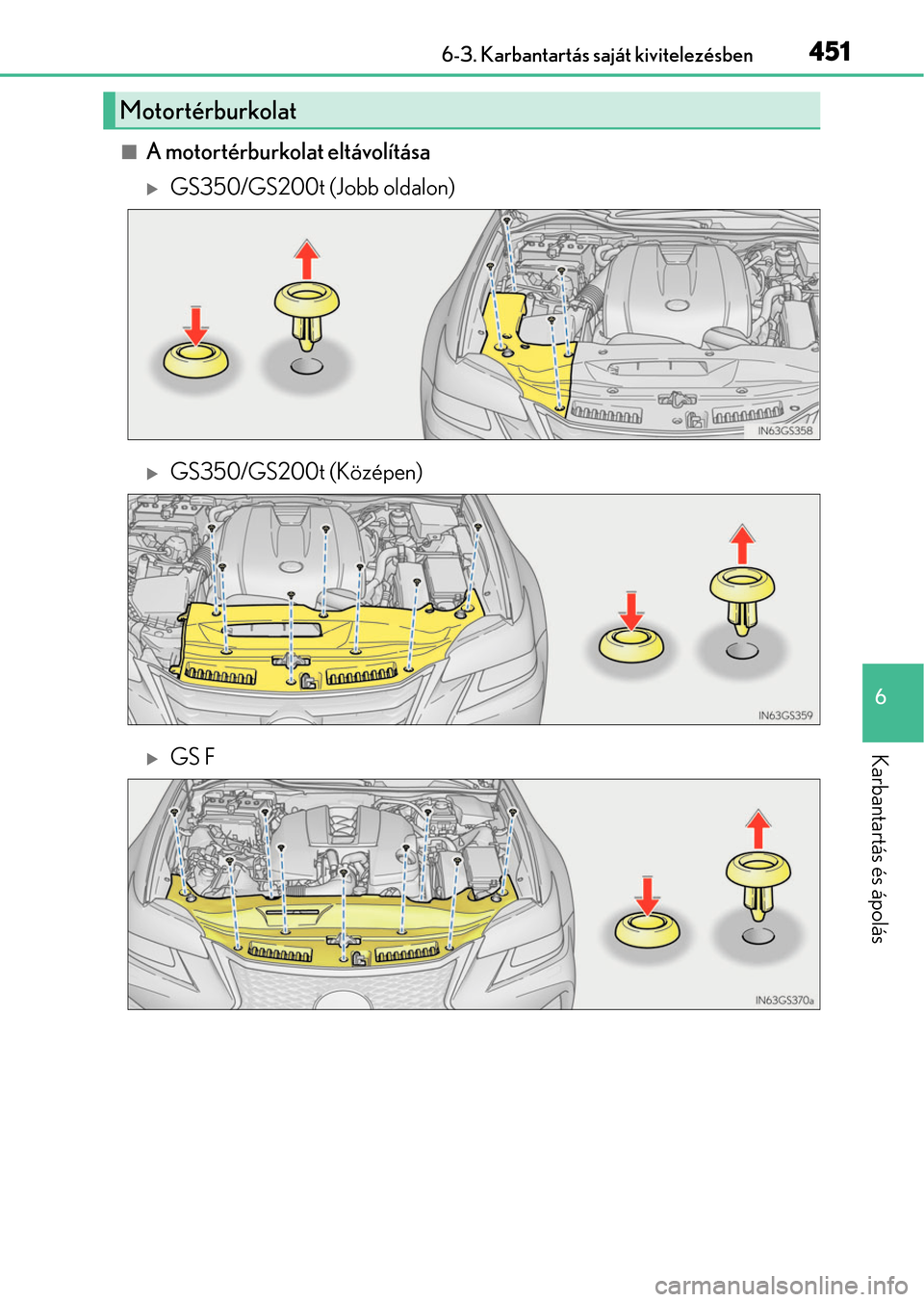

A motortérburkolat eltávolítása
GS350/GS200t (Jobb oldalon)
GS350/GS200t (Középen)
GS F
Motortérburkolat

4526-3. Karbantartás saját kivitelezésben

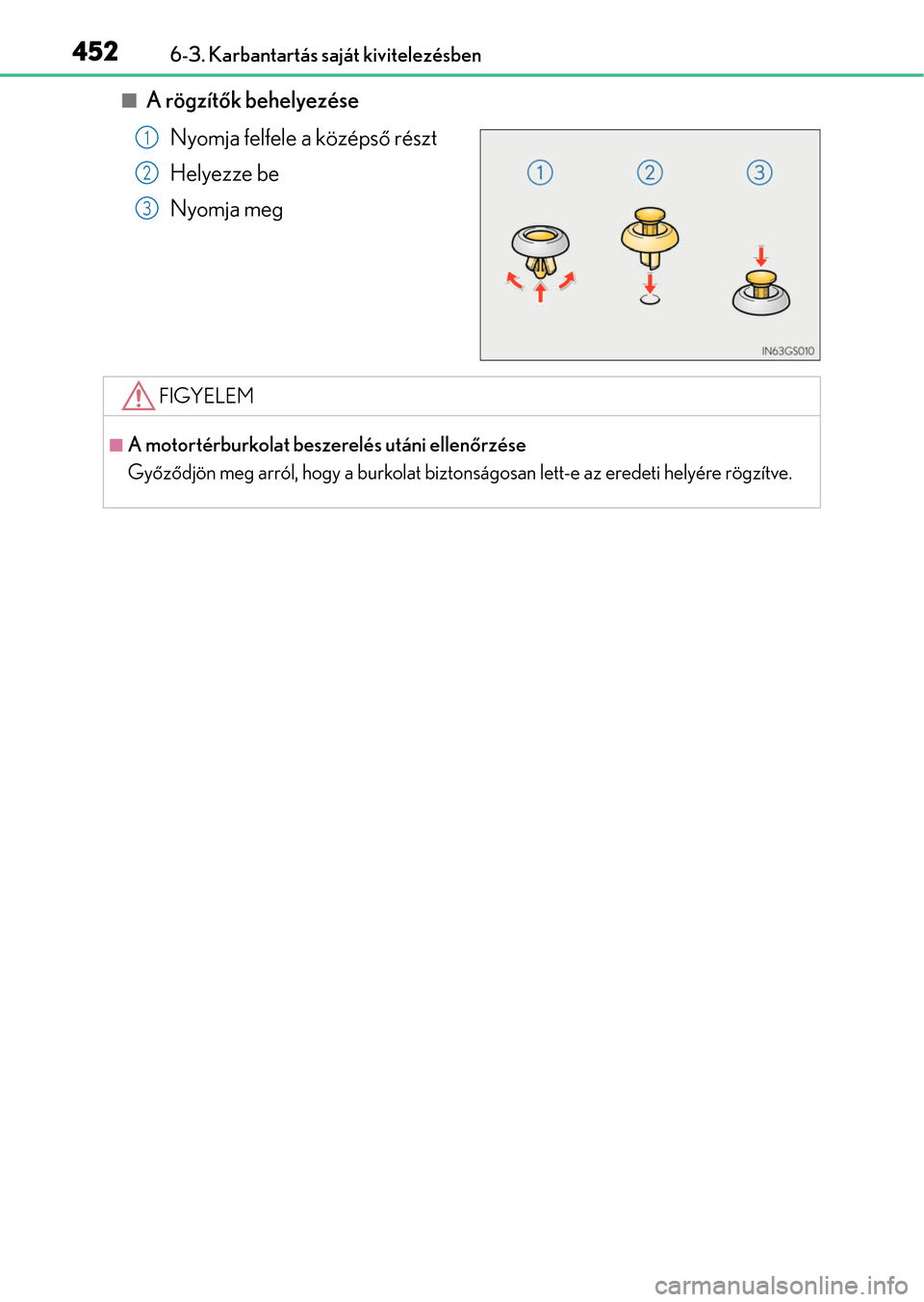

A rögzítők behelyezése
Nyomja felfele a középső részt
Helyezze be
Nyomja meg
1
2
3
FIGYELEM
A motortérburkolat beszerelés utáni ellenőrzése
Győződjön meg arról, hogy a burkolat biztonságosan lett-e az eredeti helyére rögzítve.

453 6-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás

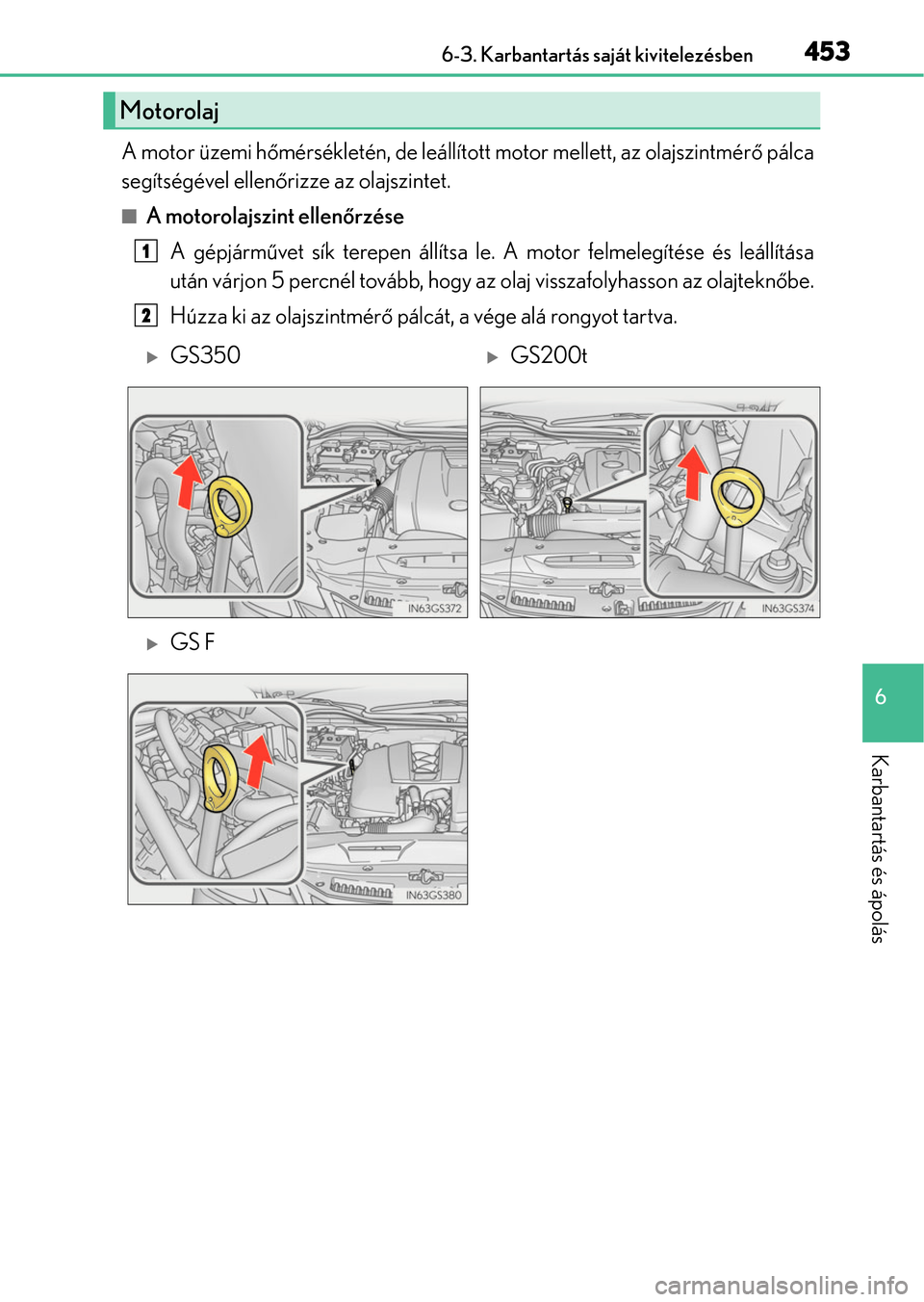

A motor üzemi hőmérsékletén, de leállított motor mellett, az olajszintmérő pálca
segítségével ellenőrizze az olajszintet.
A motorolajszint ellenőrzése
A gépjárművet sík terepen állítsa le. A motor felmelegítése és leállítása
után várjon 5 percnél tovább, hogy az olaj visszafolyhasson az olajteknőbe.
Húzza ki az olajszintmérő pálcát, a vége alá rongyot tartva.
Motorolaj
1
2
GS350GS200t
GS F

4546-3. Karbantartás saját kivitelezésben

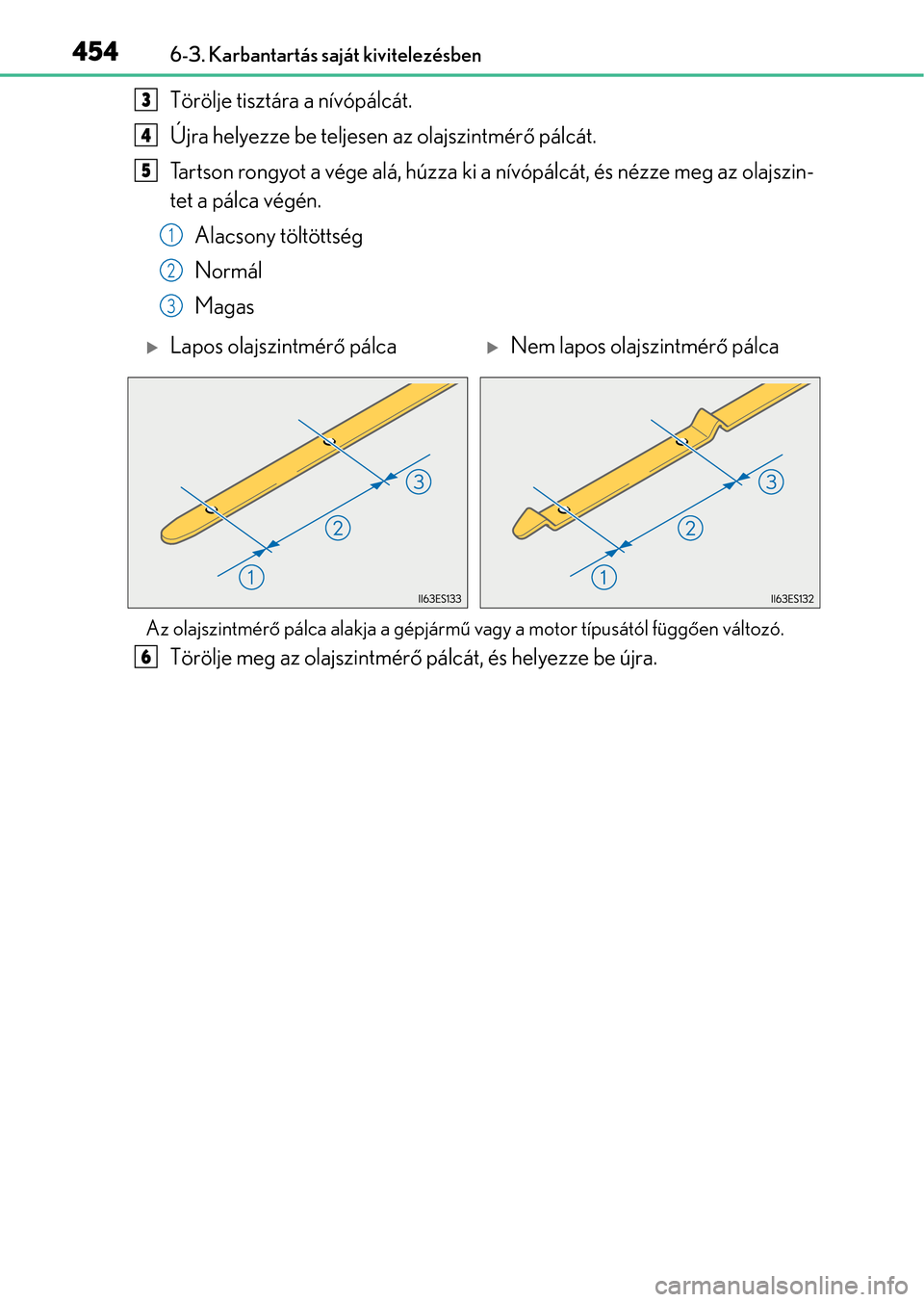

Törölje tisztára a nívópálcát.
Újra helyezze be teljesen az olajszintmérő pálcát.
Tartson rongyot a vége alá, húzza ki a nívópálcát, és nézze meg az olajszin-
tet a pálca végén.
Alacsony töltöttség
Normál
Magas
Az olajszintmérő pálca alakja a gépjármű vagy a motor típusától függően változó.
Törölje meg az olajszintmérő pálcát, és helyezze be újra.
3
4
5
1
2
3
Lapos olajszintmérő pálcaNem lapos olajszintmérő pálca
6

455 6-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás

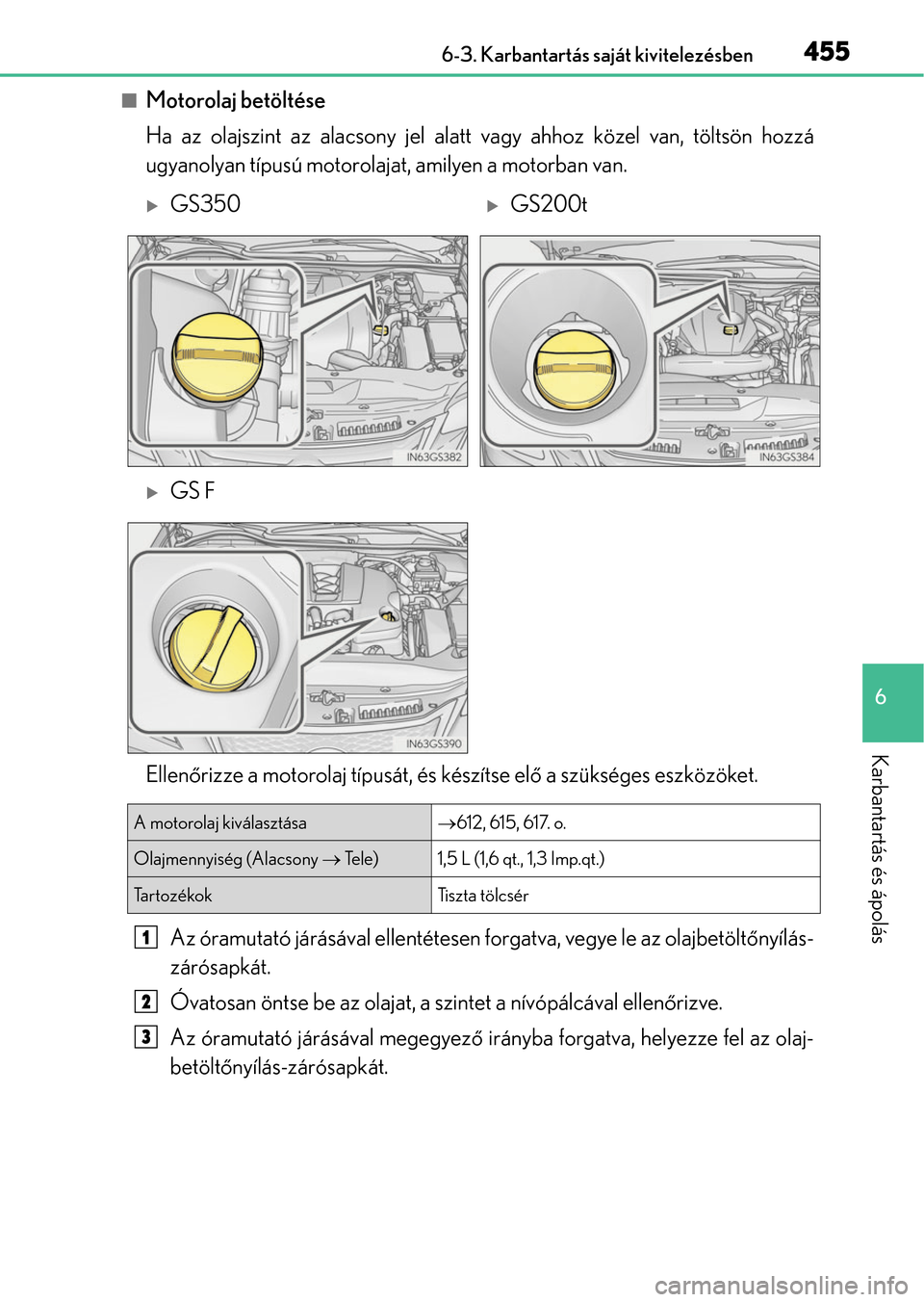

Motorolaj betöltése
Ha az olajszint az alacsony jel alatt vagy ahhoz közel van, töltsön hozzá
ugyanolyan típusú motorolajat, amilyen a motorban van.
Ellenőrizze a motorolaj típusát, és készítse elő a szükséges eszközöket.
Az óramutató járásával ellentétesen forgatva, vegye le az olajbetöltőnyílás-
zárósapkát.
Óvatosan öntse be az olajat, a szintet a nívópálcával ellenőrizve.
Az óramutató járásával megegyező irányba forgatva, helyezze fel az olaj-
betöltőnyílás-zárósapkát.
GS350GS200t
GS F
A motorolaj kiválasztása612, 615, 617. o.
Olajmennyiség (Alacsony  Tele) 1,5 L (1,6 qt., 1,3 Imp.qt.)
Tartozékok Tiszta tölcsér
1
2
3

4566-3. Karbantartás saját kivitelezésben

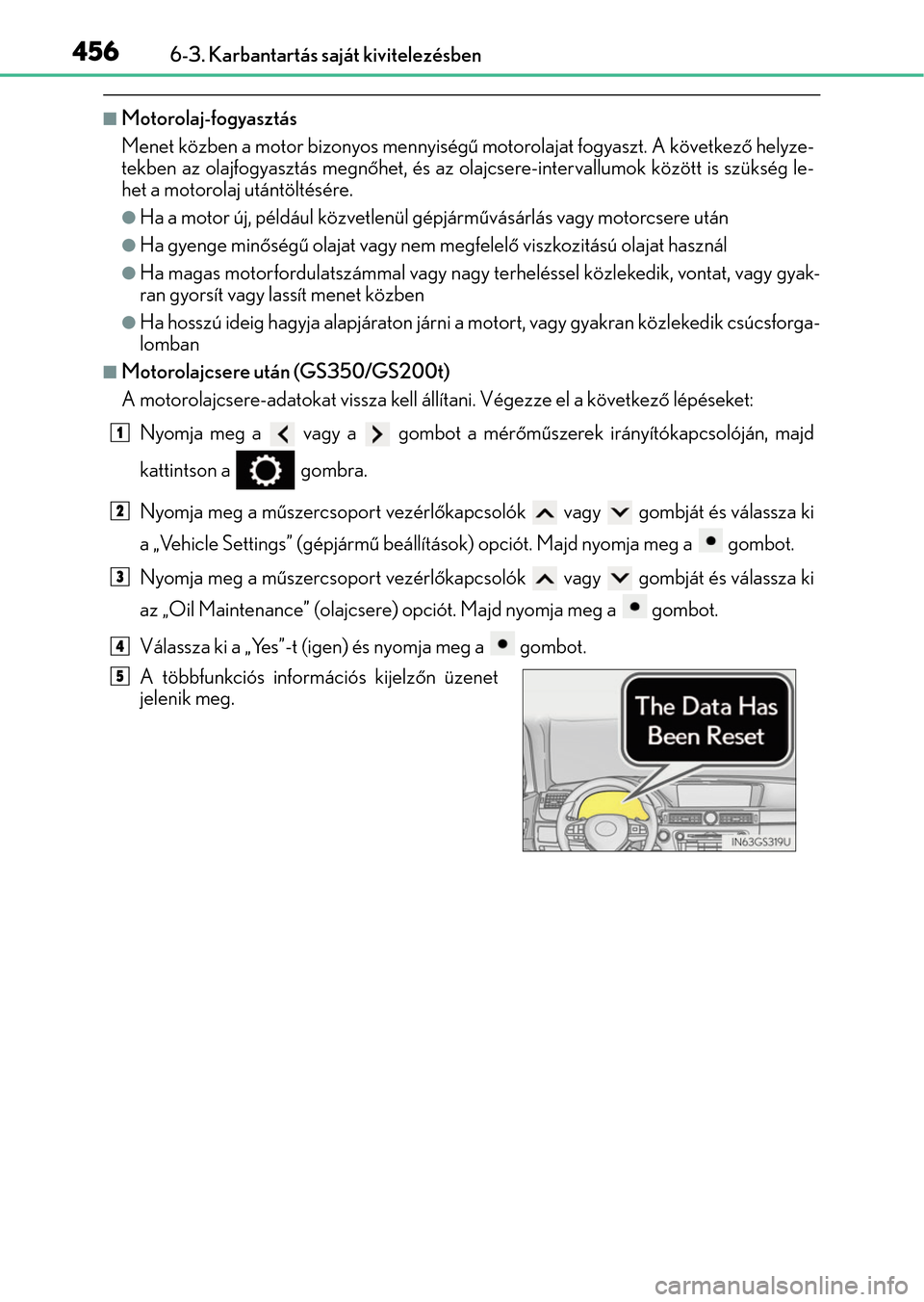

Motorolaj-fogyasztás
Menet közben a motor bizonyos mennyiségű motorolajat fogyaszt. A következő helyze-
tekben az olajfogyasztás megnőhet, és az olajcsere-intervallumok között is szükség le-
het a motorolaj utántöltésére.
Ha a motor új, például közvetlenül gépjárművásárlás vagy motorcsere után
Ha gyenge minőségű olajat vagy nem megfelelő viszkozitású olajat használ
Ha magas motorfordulatszámmal vagy nagy terheléssel közlekedik, vontat, vagy gyak-
ran gyorsít vagy lassít menet közben
Ha hosszú ideig hagyja alapjáraton járni a motort, vagy gyakran közlekedik csúcsforga-
lomban
Motorolajcsere után (GS350/GS200t)
A motorolajcsere-adatokat vissza kell állítani. Végezze el a következő lépéseket:
Nyomja meg a vagy a gombot a mérőműszerek irányítókapcsolóján, majd
kattintson a gombra.
Nyomja meg a műszercsoport vezérlőkapcsolók vagy gombját és válassza ki
a „Vehicle Settings” (gépjármű beállítások) opciót. Majd nyomja meg a gombot.
Nyomja meg a műszercsoport vezérlőkapcsolók vagy gombját és válassza ki
az „Oil Maintenance” (olajcsere) opciót. Majd nyomja meg a gombot.
Válassza ki a „Yes”-t (igen) és nyomja meg a gombot.
A többfunkciós információs kijelzőn üzenet
jelenik meg.
1
2
3
4
5

457 6-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás

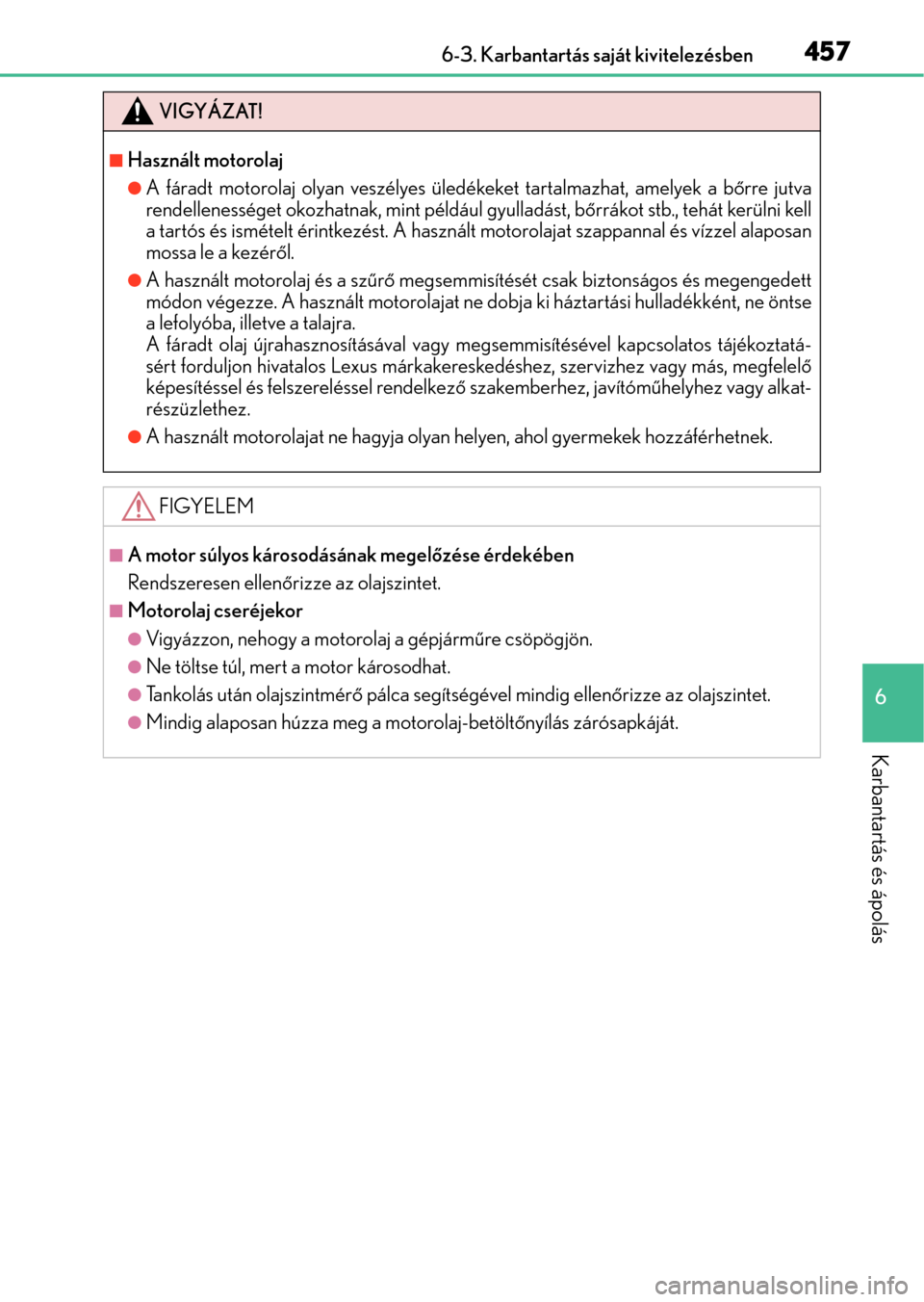

VIGYÁZAT!
Használt motorolaj
A fáradt motorolaj olyan veszélyes üledékeket tartalmazhat, amelyek a bőrre jutva
rendellenességet okozhatnak, mint például gyulladást, bőrrákot stb., tehát kerülni kell
a tartós és ismételt érintkezést. A használt motorolajat szappannal és vízzel alaposan
mossa le a kezéről.
A használt motorolaj és a szűrő megsemmisítését csak biztonságos és megengedett
módon végezze. A használt motorolajat ne dobja ki háztartási hulladékként, ne öntse
a lefolyóba, illetve a talajra.
A fáradt olaj újrahasznosításával vagy megsemmisítésével kapcsolatos tájékoztatá-
sért forduljon hivatalos Lexus márkakereskedéshez, szervizhez vagy más, megfelelő
képesítéssel és felszereléssel rendelkező szakemberhez, javítóműhelyhez vagy alkat-
részüzlethez.
A használt motorolajat ne hagyja olyan helyen, ahol gyermekek hozzáférhetnek.
FIGYELEM
A motor súlyos károsodásának megelőzése érdekében
Rendszeresen ellenőrizze az olajszintet.
Motorolaj cseréjekor
Vigyázzon, nehogy a motorolaj a gépjárműre csöpögjön.
Ne töltse túl, mert a motor károsodhat.
Tankolás után olajszintmérő pálca segítségével mindig ellenőrizze az olajszintet.
Mindig alaposan húzza meg a motorolaj-betöltőnyílás zárósapkáját.

4586-3. Karbantartás saját kivitelezésben

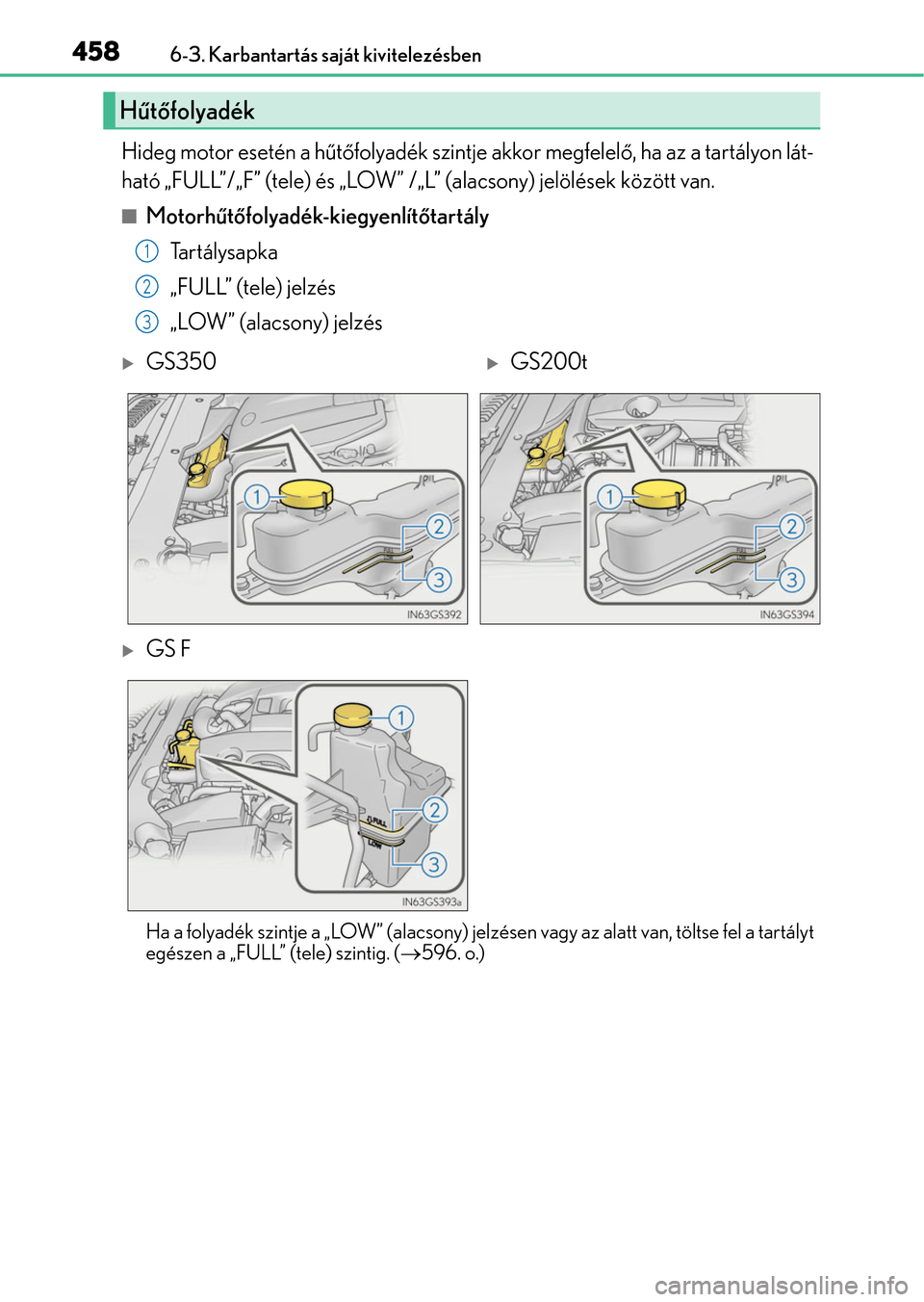

Hideg motor esetén a hűtőfolyadék szintje akkor megfelelő, ha az a tartályon lát-
ható „FULL”/„F” (tele) és „LOW” /„L” (alacsony) jelölések között van.
Motorhűtőfolyadék-kiegyenlítőtartály
Tartálysapka
„FULL” (tele) jelzés
„LOW” (alacsony) jelzés
Ha a folyadék szintje a „LOW” (alacsony) jelzésen vagy az alatt van, töltse fel a tartályt
egészen a „FULL” (tele) szintig. (596. o.)
Hűtőfolyadék
1
2
3
GS350GS200t
GS F

459 6-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás

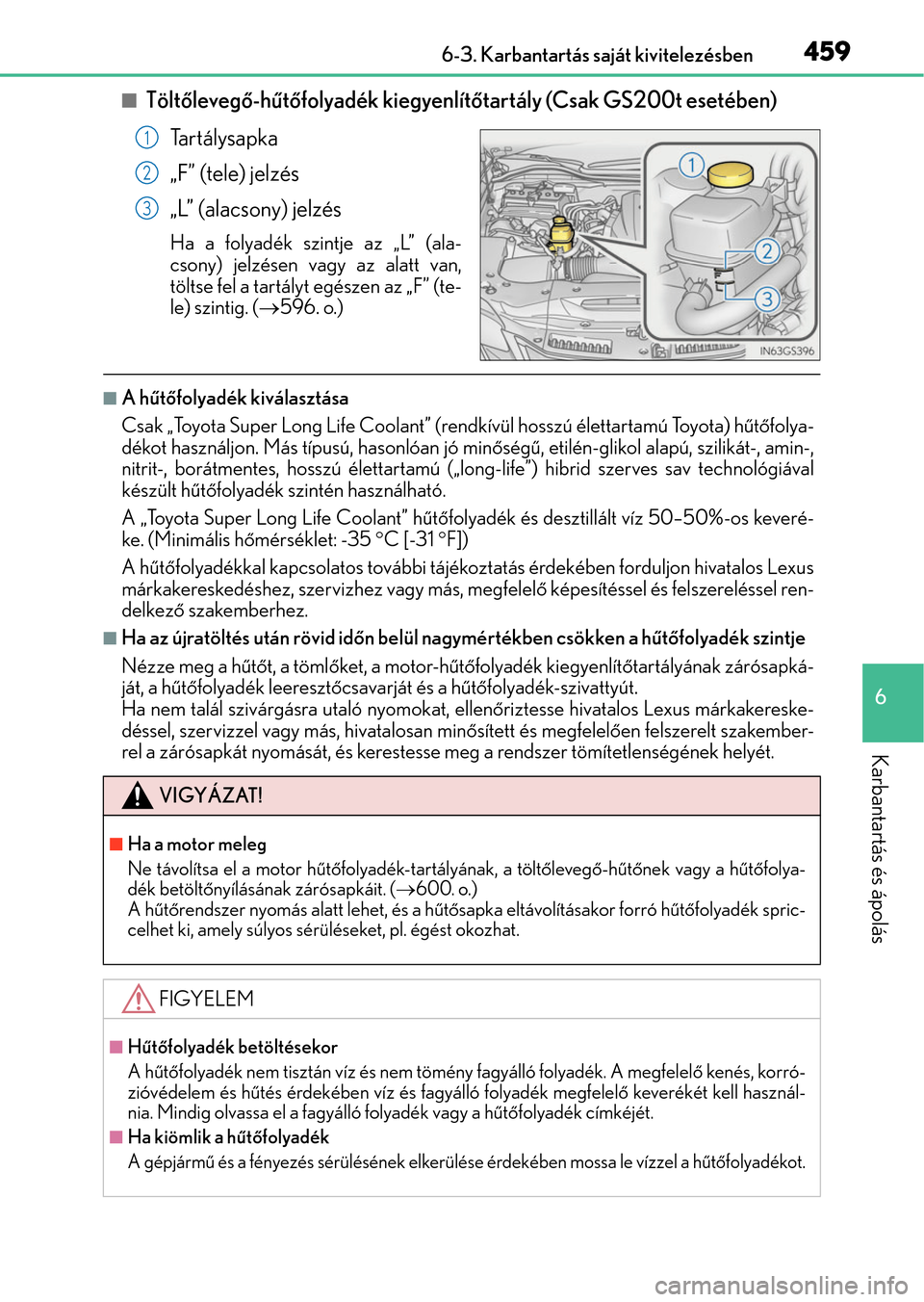

Töltőlevegő-hűtőfolyadék kiegyenlítőtartály (Csak GS200t esetében)
Tartálysapka
„F” (tele) jelzés
„L” (alacsony) jelzés
Ha a folyadék szintje az „L” (ala-
csony) jelzésen vagy az alatt van,
töltse fel a tartályt egészen az „F” (te-
le) szintig. (596. o.)
A hűtőfolyadék kiválasztása
Csak „Toyota Super Long Life Coolant” (rendkívül hosszú élettartamú Toyota) hűtőfolya-
dékot használjon. Más típusú, hasonlóan jó minőségű, etilén-glikol alapú, szilikát-, amin-,
nitrit-, borátmentes, hosszú élettartamú („long-life”) hibrid szerves sav technológiával
készült hűtőfolyadék szintén használható.
A „Toyota Super Long Life Coolant” hűtőfolyadék és desztillált víz 50–50%-os keveré-
ke. (Minimális hőmérséklet: -35C [-31F])
A hűtőfolyadékkal kapcsolatos további tájékoztatás érdekében forduljon hivatalos Lexus
márkakereskedéshez, szervizhez vagy más, megfelelő képesítéssel és felszereléssel ren-
delkező szakemberhez.
Ha az újratöltés után rövid időn belül nagymértékben csökken a hűtőfolyadék szintje
Nézze meg a hűtőt, a tömlőket, a motor-hűtőfolyadék kiegyenlítőtartályának zárósapká-
ját, a hűtőfolyadék leeresztőcsavarját és a hűtőfolyadék-szivattyút.
Ha nem talál szivárgásra utaló nyomokat, ellenőriztesse hivatalos Lexus márkakereske-
déssel, szervizzel vagy más, hivatalosan minősített és megfelelően felszerelt szakember-
rel a zárósapkát nyomását, és kerestesse meg a rendszer tömítetlenségének helyét.
1
2
3
VIGYÁZAT!
Ha a motor meleg
Ne távolítsa el a motor hűtőfolyadék-tartályának, a töltőlevegő-hűtőnek vagy a hűtőfolya-
dék betöltőnyílásának zárósapkáit. (600. o.)
A hűtőrendszer nyomás alatt lehet, és a hűtősapka eltávolításakor forró hűtőfolyadék spric-
celhet ki, amely súlyos sérüléseket, pl. égést okozhat.
FIGYELEM
Hűtőfolyadék betöltésekor
A hűtőfolyadék nem tisztán víz és nem tömény fagyálló folyadék. A megfelelő kenés, korró-
zióvédelem és hűtés érdekében víz és fagyálló folyadék megfelelő keverékét kell használ-
nia. Mindig olvassa el a fagyálló folyadék vagy a hűtőfolyadék címkéjét.
Ha kiömlik a hűtőfolyadék
A gépjármű és a fényezés sérülésének elkerülése érdekében mossa le vízzel a hűtőfolyadékot.

4606-3. Karbantartás saját kivitelezésben

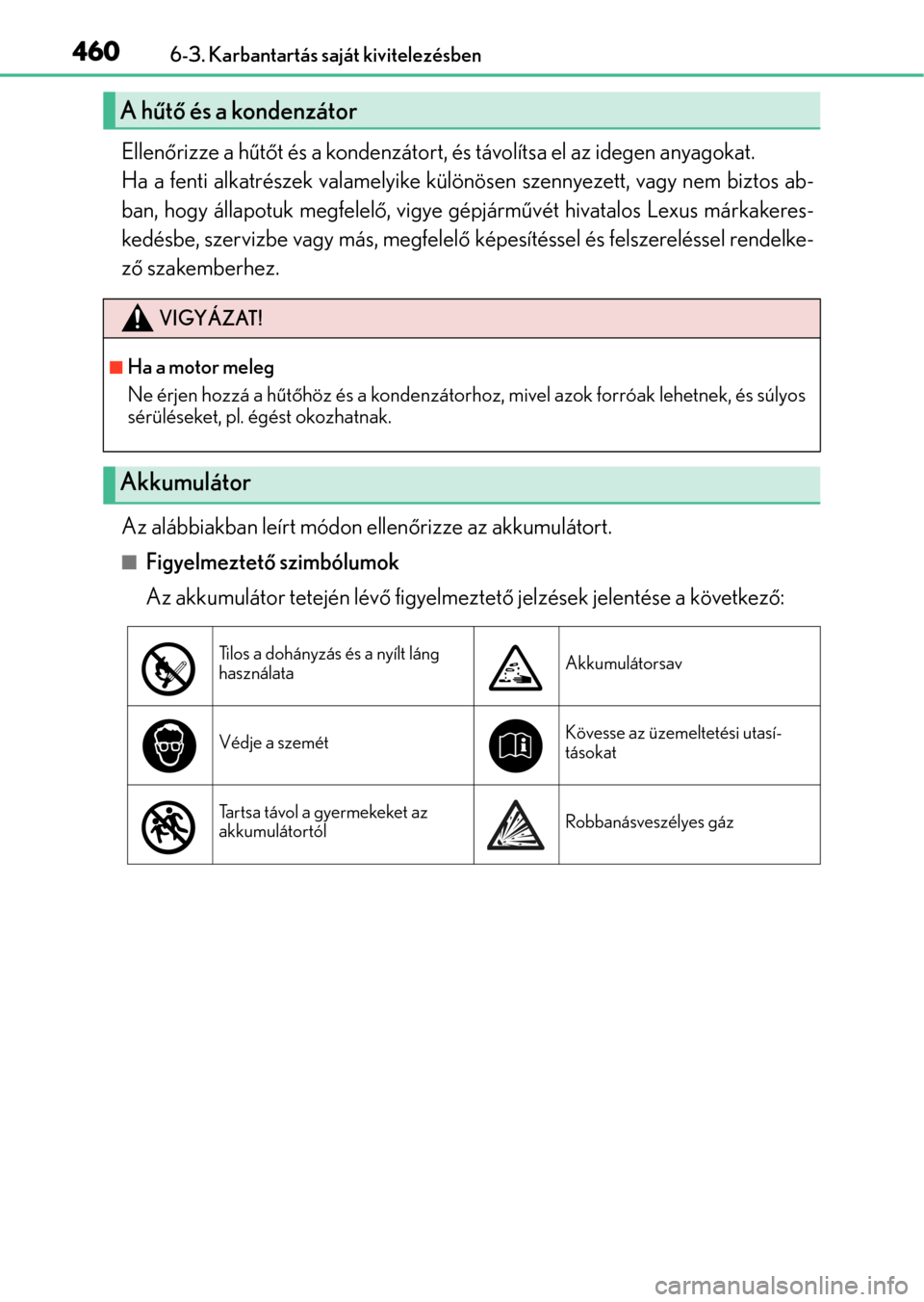

Ellenőrizze a hűtőt és a kondenzátort, és távolítsa el az idegen anyagokat.
Ha a fenti alkatrészek valamelyike különösen szennyezett, vagy nem biztos ab-
ban, hogy állapotuk megfelelő, vigye gépjárművét hivatalos Lexus márkakeres-
kedésbe, szervizbe vagy más, megfelelő képesítéssel és felszereléssel rendelke-
ző szakemberhez.
Az alábbiakban leírt módon ellenőrizze az akkumulátort.
Figyelmeztető szimbólumok
Az akkumulátor tetején lévő figyelmeztető jelzések jelentése a következő:
A hűtő és a kondenzátor
VIGYÁZAT!
Ha a motor meleg
Ne érjen hozzá a hűtőhöz és a kondenzátorhoz, mivel azok forróak lehetnek, és súlyos
sérüléseket, pl. égést okozhatnak.
Akkumulátor
Tilos a dohányzás és a nyílt láng
használataAkkumulátorsav
Védje a szemétKövesse az üzemeltetési utasí-
tásokat
Tartsa távol a gyermekeket az
akkumulátortólRobbanásveszélyes gáz
