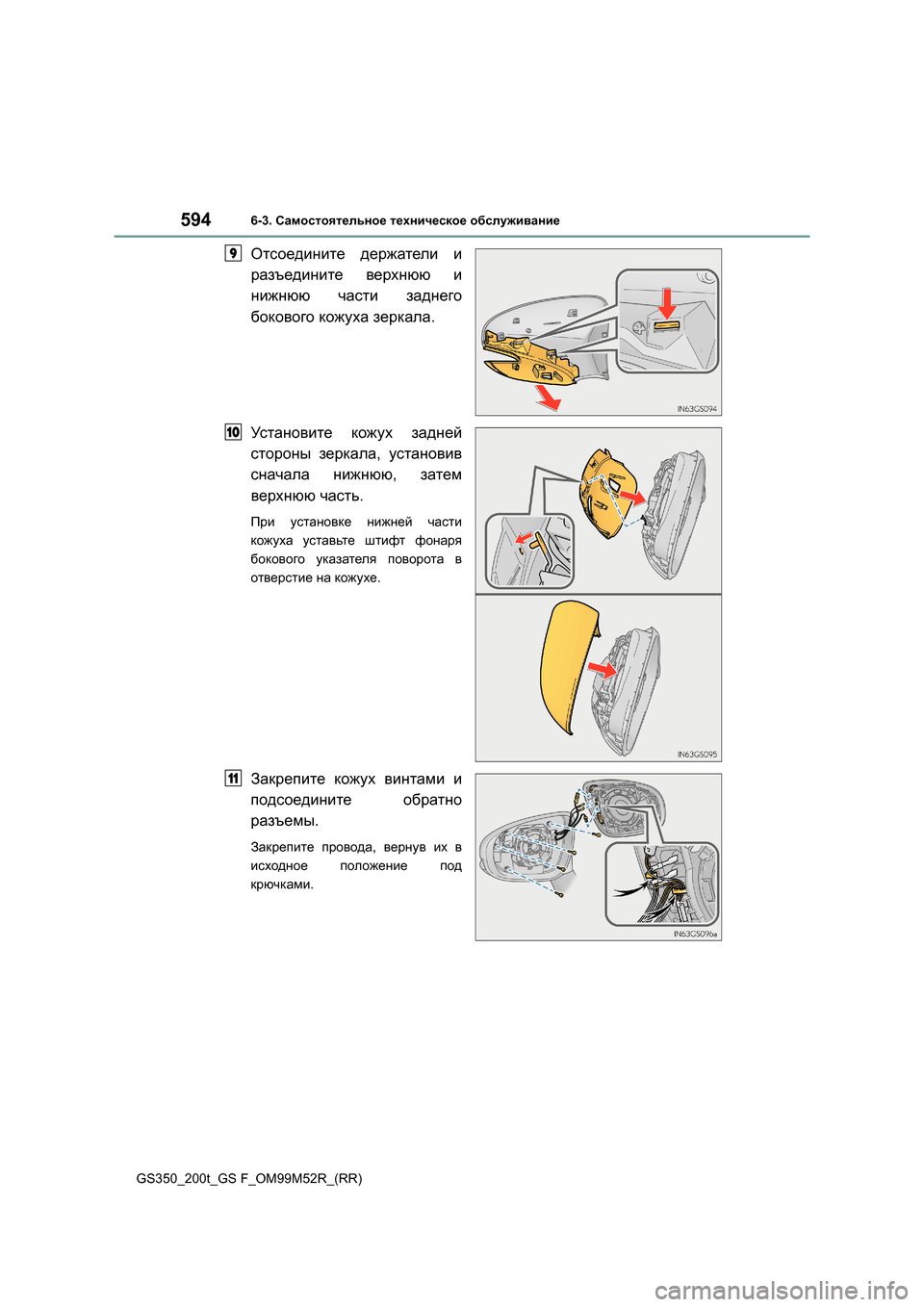

Page 594 of 768

5946-3. Самостоятельное техническое обслуживание
GS350_200t_GS F_OM99M52R_(RR)
Отсоедините держатели и
разъедините верхнюю и
нижнюю части заднего
бокового кожуха зеркала .
Установите кожух задней
стороны зеркала , установив
сначала нижнюю , затем
верхнюю часть .
При установке нижней части
кожуха уставьте штифт фонаря
бокового указателя поворота в
отверстие на кожухе .
Закрепите кожух винтами и
подсоедините обратно
разъемы .
Закрепите провода , вернув их в
исходное положение под
крючками .
9
10
11

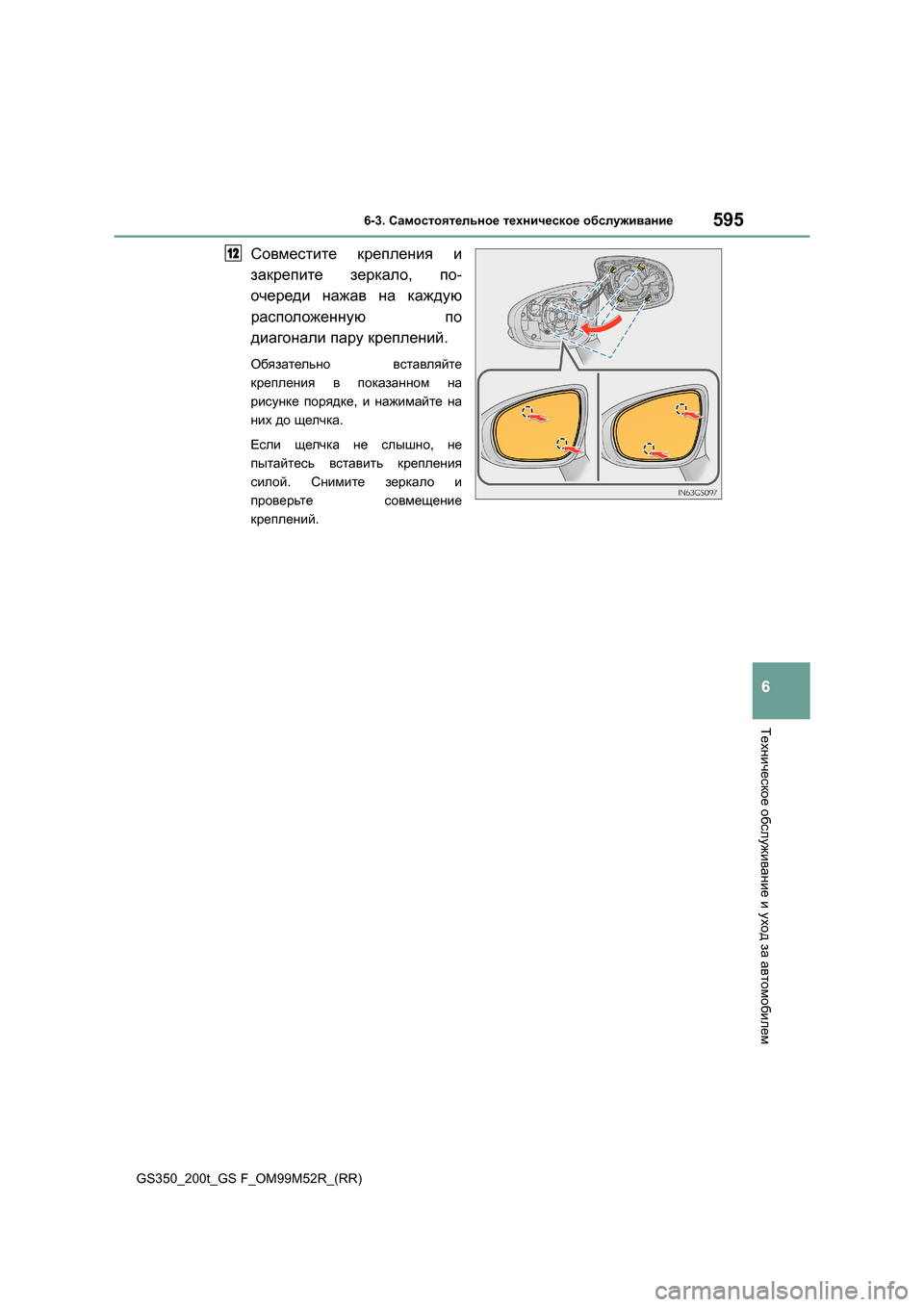

Page 595 of 768

595 6-3. Самостоятельное техническое обслуживание
GS350_200t_GS F_OM99M52R_(RR)
6
Техническое обслуживание и уход за автомобилем
Совместите крепления и
закрепите зеркало , по-
очереди нажав на каждую
расположенную по
диагонали пару креплений .
Обязательно вставляйте
крепления в показанном на
рисунке порядке , и нажимайте на
них до щелчка .
Если щелчка не слышно , не
пытайтесь вставить крепления
силой . Снимите зеркало и
проверьте совмещение
креплений .
12

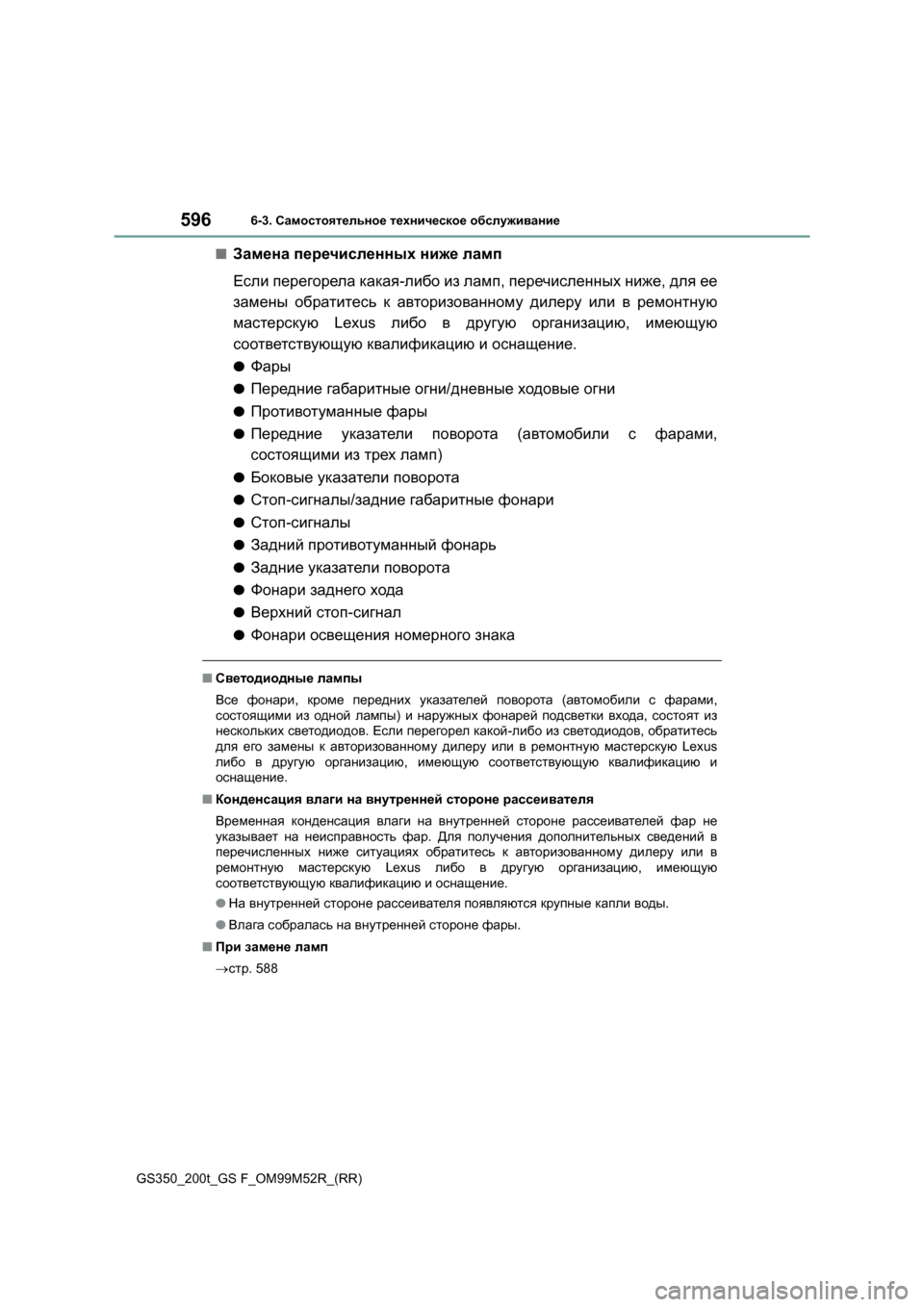

Page 596 of 768

5966-3. Самостоятельное техническое обслуживание
GS350_200t_GS F_OM99M52R_(RR)
■Замена перечисленных ниже ламп
Если перегорела какая -либо из ламп , перечисленных ниже , для ее
замены обратитесь к авторизованному дилеру или в ремонтную
мастерскую Lexus либо в другую организацию , имеющую
соответствующую квалификацию и оснащение .
●Фары
●Передние габаритные огни /дневные ходовые огни
●Противотуманные фары
●Передние указатели поворота (автомобили с фарами ,
состоящими из трех ламп )
●Боковые указатели поворота
●Стоп -сигналы /задние габаритные фонари
●Стоп -сигналы
●Задний противотуманный фонарь
●Задние указатели поворота
●Фонари заднего хода
●Верхний стоп -сигнал
●Фонари освещения номерного знака
■ Светодиодные лампы
Все фонари , кроме передних указателей поворота (автомобили с фарами ,
состоящими из одной лампы ) и наружных фонарей подсветки входа , состоят из
нескольких светодиодов . Если перегорел какой -либо из светодиодов , обратитесь
для его замены к авторизованному дилеру или в ремонтную мастерскую Lexus
либо в другую организацию , имеющую соответствующую квалификацию и
оснащение .
■ Конденсация влаги на внутренней стороне рассеивателя
Временная конденсация влаги на внутренней стороне рассеивателей фар не
указывает на неисправность фар . Для получения дополнительных сведений в
перечисленных ниже ситуациях обратитесь к авторизованному дилеру или в
ремонтную мастерскую Lexus либо в другую организацию , имеющую
соответствующую квалификацию и оснащение .
● На внутренней стороне рассеивателя появляются крупные капли воды .
● Влага собралась на внутренней стороне фары .
■ При замене ламп
→ стр . 588

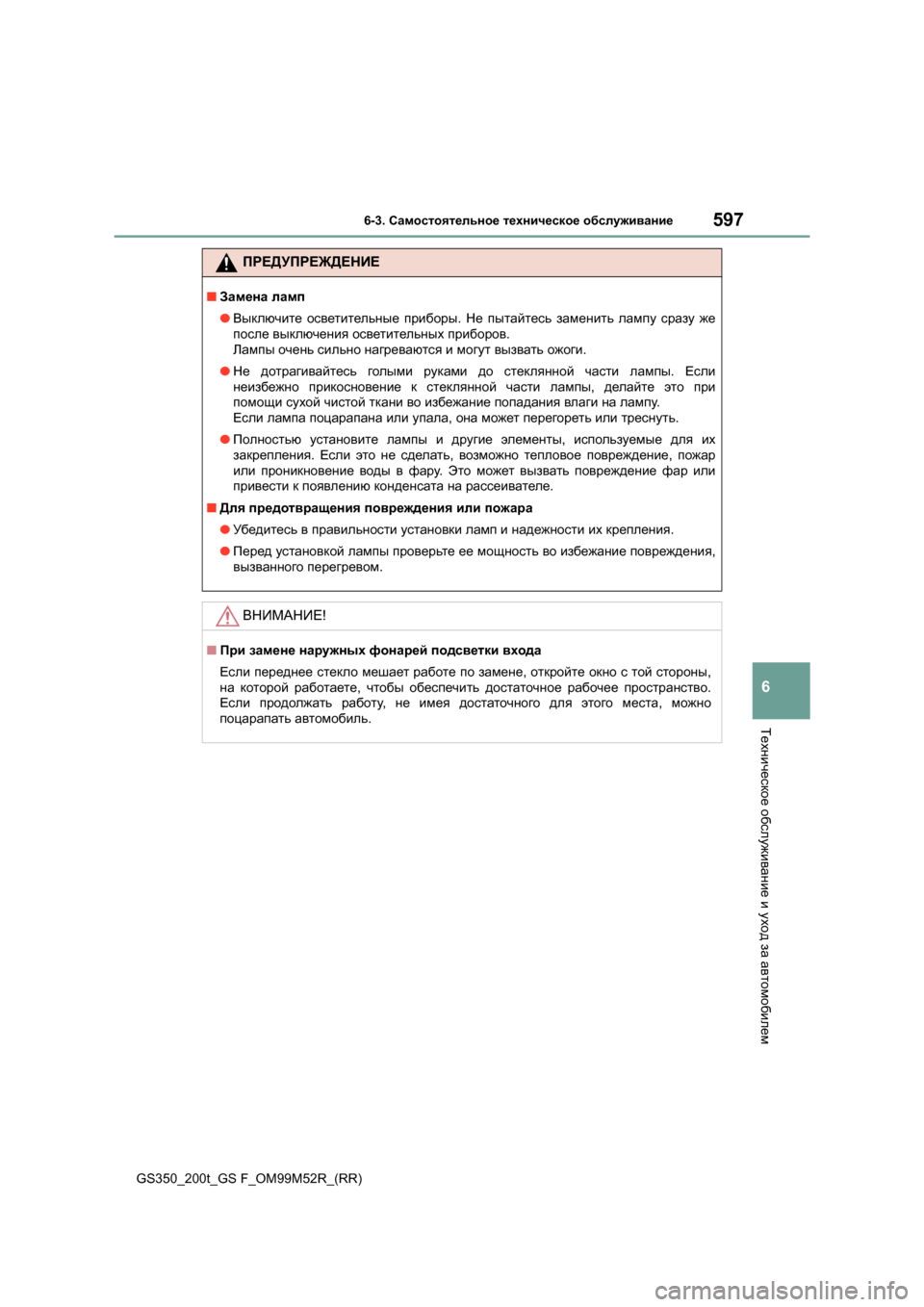

Page 597 of 768

597 6-3. Самостоятельное техническое обслуживание
GS350_200t_GS F_OM99M52R_(RR)
6
Техническое обслуживание и уход за автомобилем
ПРЕДУПРЕЖДЕНИЕ
■ Замена ламп
● Выключите осветительные приборы . Не пытайтесь заменить лампу сразу же
после выключения осветительных приборов .
Лампы очень сильно нагреваются и могут вызвать ожоги .
● Не дотрагивайтесь голыми руками до стеклянной части лампы . Если
неизбежно прикосновение к стеклянной части лампы , делайте это при
помощи сухой чистой ткани во избежание попадания влаги на лампу .
Если лампа поцарапана или упала , она может перегореть или треснуть .
● Полностью установите лампы и другие элементы , используемые для их
закрепления . Если это не сделать , возможно тепловое повреждение , пожар
или проникновение воды в фару . Это может вызвать повреждение фар или
привести к появлению конденсата на рассеивателе .
■ Для предотвращения повреждения или пожара
● Убедитесь в правильности установки ламп и надежности их крепления .
● Перед установкой лампы проверьте ее мощность во избежание повреждения ,
вызванного перегревом .
ВНИМАНИЕ !
■При замене наружных фонарей подсветки входа
Если переднее стекло мешает работе по замене , откройте окно с той стороны ,
на которой работаете , чтобы обеспечить достаточное рабочее пространство .
Если продолжать работу , не имея достаточного для этого места , можно
поцарапать автомобиль .

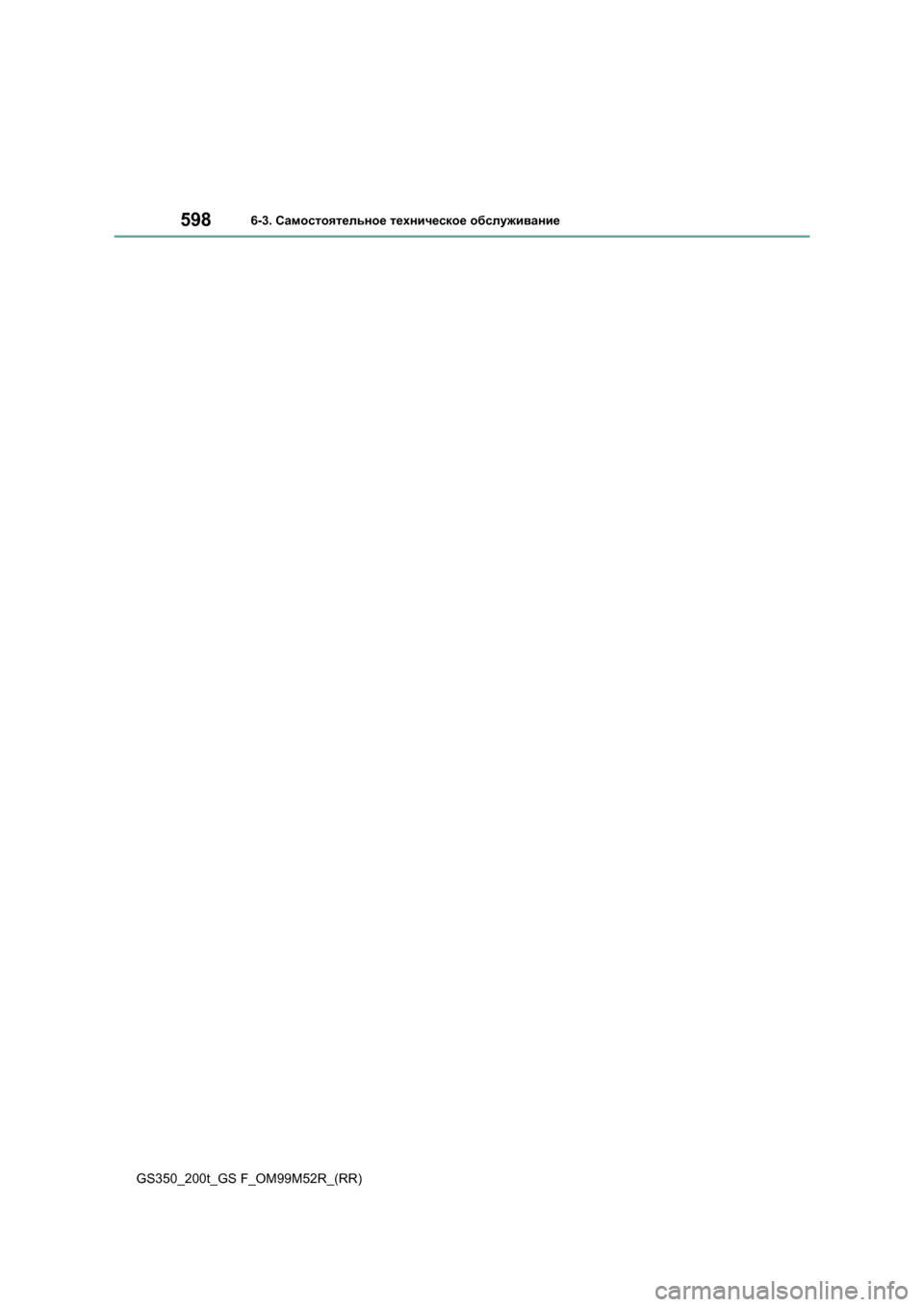

Page 598 of 768

5986-3. Самостоятельное техническое обслуживание
GS350_200t_GS F_OM99M52R_(RR)

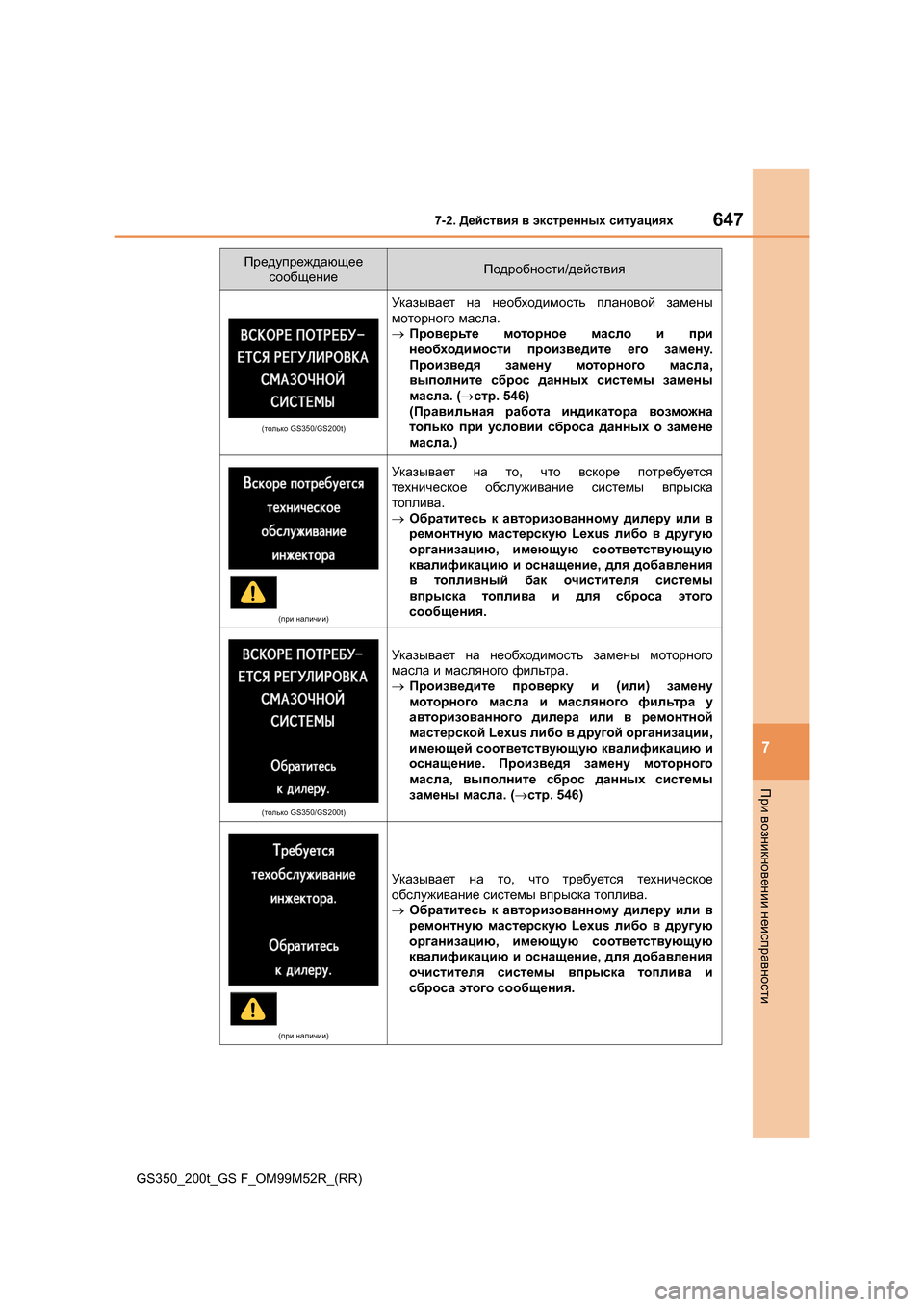

Page 647 of 768

6477-2. Действия в экстренных ситуациях
7
При возникновении неисправности
GS350_200t_GS F_OM99M52R_(RR)
( только GS350/GS200t)
Ук азывает на необходимость плановой замены
моторного масла .
→ Проверьте моторное масло и при
необходимости произведите его замену .
Произведя замену моторного масла ,
выполните сброс данных системы замены
масла . (→ стр . 546)
( Правильная работа индикатора возможна
только при условии сброса данных о замене
масла .)
(при наличии )
Ук азывает на то, что вскоре потребуется
техническое обслуживание системы впрыска
топлива .
→ Обратитесь к авторизованному дилеру или в
ремонтную мастерскую Lexus либо в другую
организацию , имеющую соответствующую
квалификацию и оснащение , для добавления
в топливный бак очистителя системы
впрыска топлива и для сброса этого
сообщения .
(только GS350/GS200t)
Ук азывает на необходимость замены моторного
масла и масляного фильтра .
→ Произведите проверку и ( или ) замену
моторного масла и масляного фильтра у
авторизованного дилера или в ремонтной
мастерской Lexus либо в другой организации ,
имеющей соответствующую квалификацию и
оснащение . Произведя замену моторного
масла , выполните сброс данных системы
замены масла . (→ стр . 546)
(при наличии )
Ук азывает на то, что требуется техническое
обслуживание системы впрыска топлива .
→ Обратитесь к авторизованному дилеру или в
ремонтную мастерскую Lexus либо в другую
организацию , имеющую соответствующую
квалификацию и оснащение , для добавления
очистителя системы впрыска топлива и
сброса этого сообщения .
Предупреждающее
сообщениеПодробности /действия
