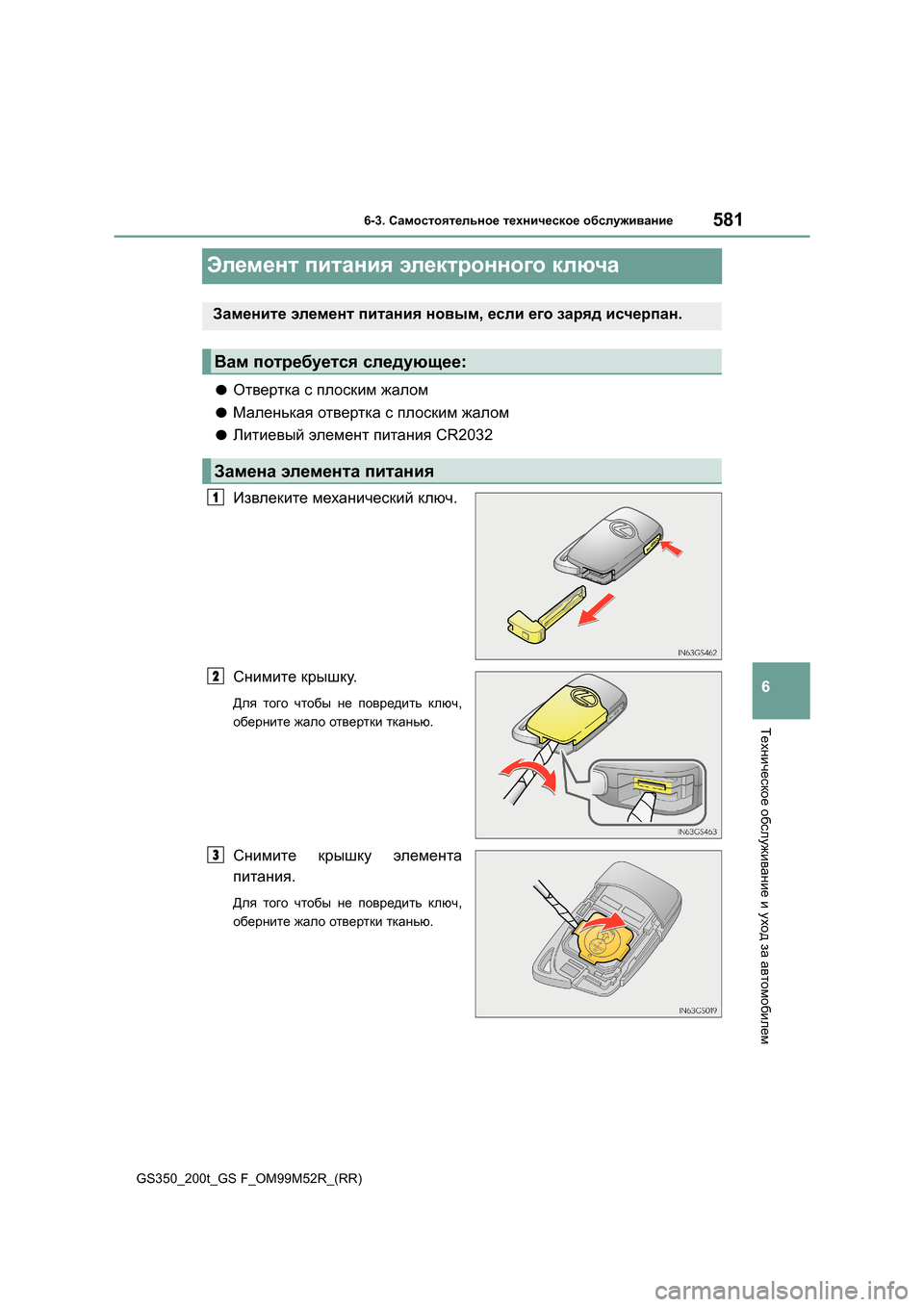

581 6-3. Самостоятельное техническое обслуживание
GS350_200t_GS F_OM99M52R_(RR)
6
Техническое обслуживание и уход за автомобилем
Элемент питания электронного ключа
●Отвертка с плоским жалом
●Маленькая отвертка с плоским жалом
●Литиевый элемент питания CR2032
Извлеките механический ключ .
Снимите крышку .
Для того чтобы не повредить ключ ,
оберните жало отвертки тканью .
Снимите крышку элемента
питания .
Для того чтобы не повредить ключ ,
оберните жало отвертки тканью .
Замените элемент питания новым , если его заряд исчерпан .
Вам потребуется следующее :
Замена элемента питания
1
2
3

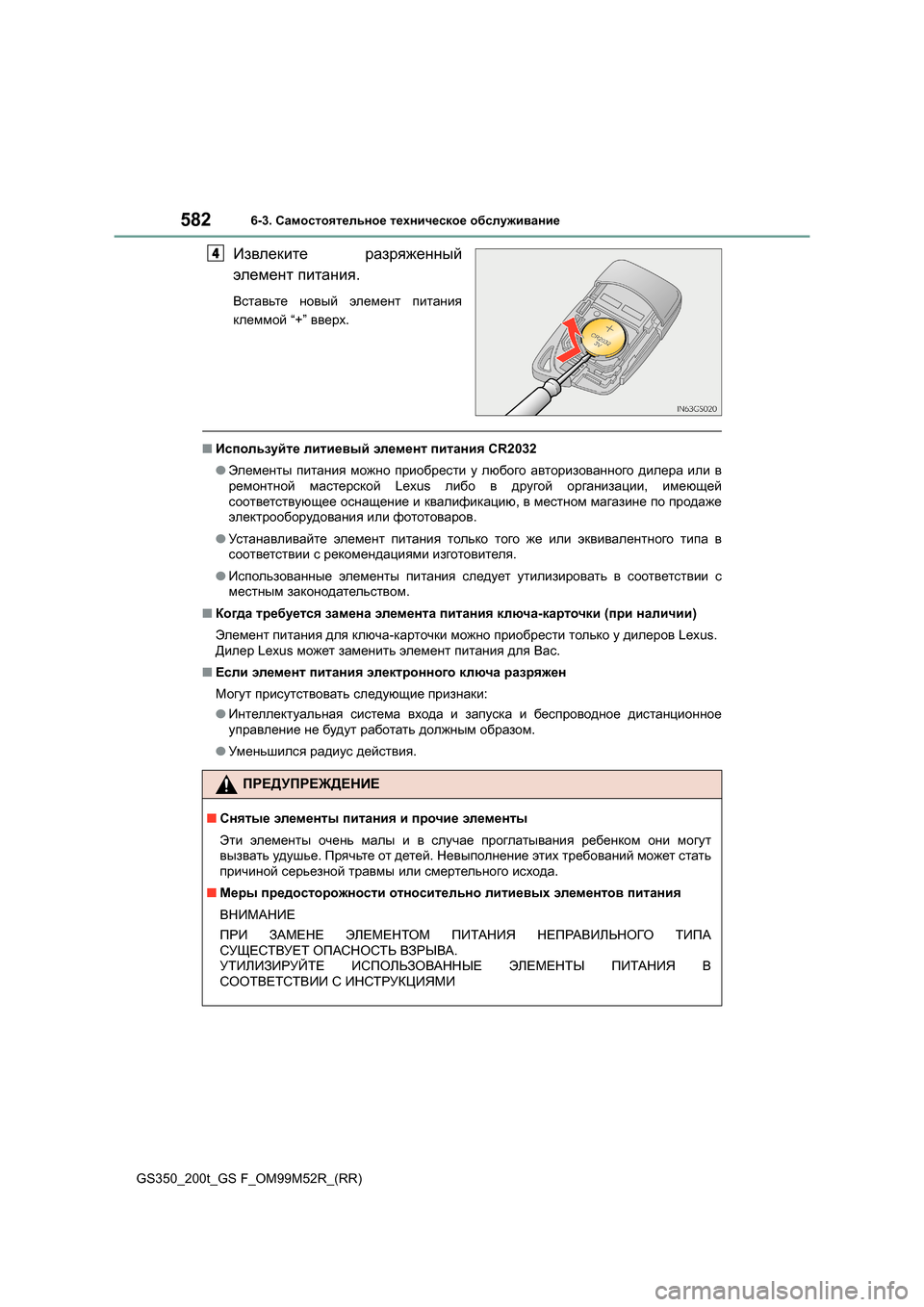

5826-3. Самостоятельное техническое обслуживание
GS350_200t_GS F_OM99M52R_(RR)
Извлеките разряженный
элемент питания .
Вставьте новый элемент питания
клеммой “+” вверх .
■Используйте литиевый элемент питания CR2032
● Элементы питания можно приобрести у любого авторизованного дилера или в
ремонтной мастерской Lexus либо в другой организации , имеющей
соответствующее оснащение и квалификацию , в местном магазине по продаже
электрооборудования или фототоваров .
● Ус т а н а вл и в а й т е элемент питания только того же или эквивалентного типа в
соответствии с рекомендациями изготовителя .
● Использованные элементы питания следует утилизировать в соответствии с
местным законодательством .
■ Когда требуется замена элемента питания ключа -карточки (при наличии )
Элемент питания для ключа -карточки можно приобрести только у дилеров Lexus.
Дилер Lexus может заменить элемент питания для Вас .
■ Если элемент питания электронного ключа разряжен
Могут присутствовать следующие признаки :
● Интеллектуальная система входа и запуска и беспроводное дистанционное
управление не будут работать должным образом .
● Ум е ньши лся радиус действия .
4
ПРЕДУПРЕЖДЕНИЕ
■Снятые элементы питания и прочие элементы
Эти элементы очень малы и в случае проглатывания ребенком они могут
вызвать удушье . Прячьте от детей . Невыполнение этих требований может стать
причиной серьезной травмы или смертельного исхода .
■ Меры предосторожности относительно литиевых элементов питания
ВНИМАНИЕ
ПРИ ЗАМЕНЕ ЭЛЕМЕНТОМ ПИТАНИЯ НЕПРАВИЛЬНОГО ТИПА
СУЩЕСТВУЕТ ОПАСНОСТЬ ВЗРЫВА .
УТИЛИЗИРУЙТЕ ИСПОЛЬЗОВАННЫЕ ЭЛЕМЕНТЫ ПИТАНИЯ В
СООТВЕТСТВИИ С ИНСТРУКЦИЯМИ

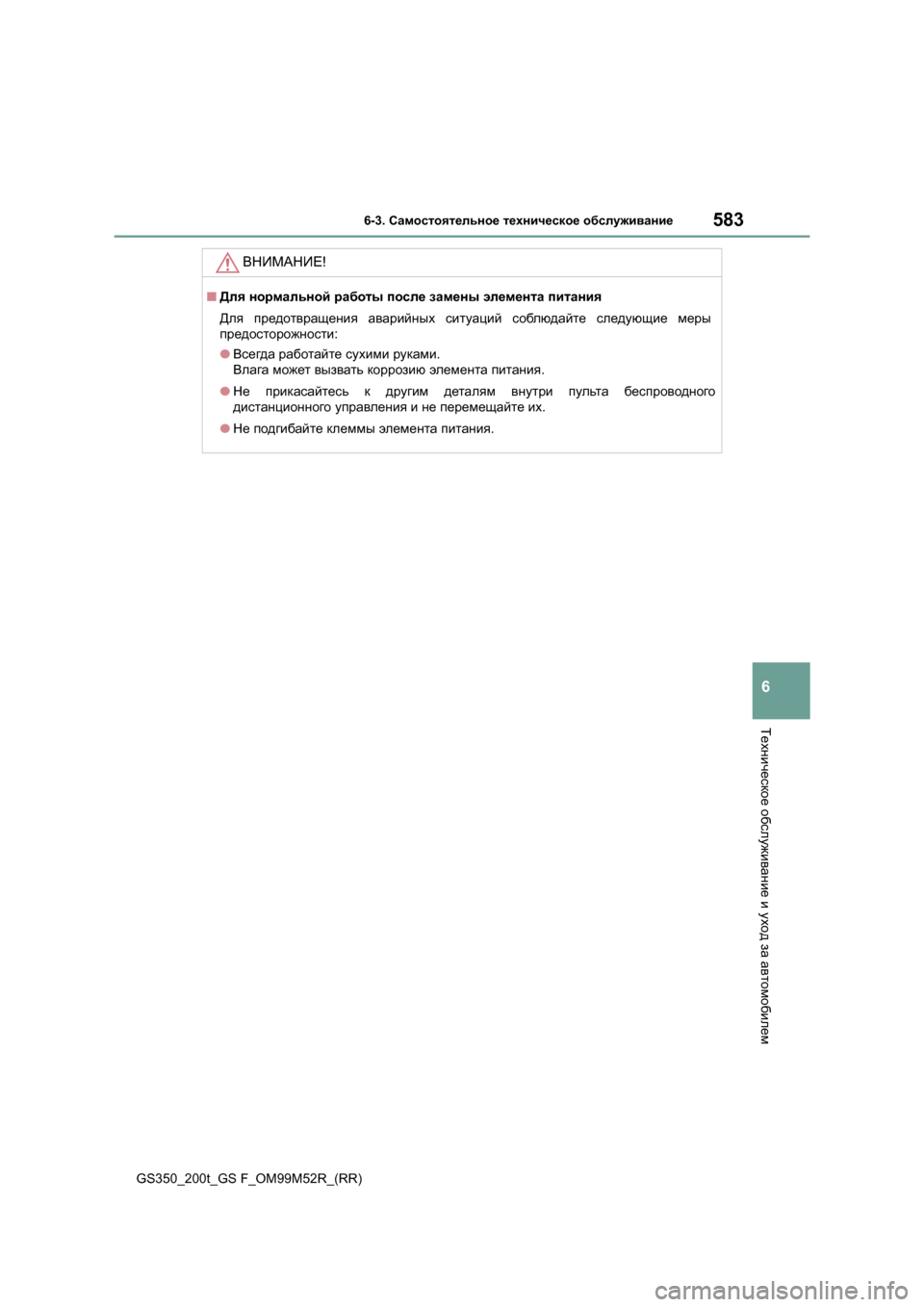

583 6-3. Самостоятельное техническое обслуживание
GS350_200t_GS F_OM99M52R_(RR)
6
Техническое обслуживание и уход за автомобилем
ВНИМАНИЕ !
■Для нормальной работы после замены элемента питания
Для предотвращения аварийных ситуаций соблюдайте следующие меры
предосторожности :
● Всегда работайте сухими руками .
Влага может вызвать коррозию элемента питания .
● Не прикасайтесь к другим деталям внутри пульта беспроводного
дистанционного управления и не перемещайте их .
● Не подгибайте клеммы элемента питания .

5846-3. Самостоятельное техническое обслуживание
GS350_200t_GS F_OM99M52R_(RR)
Проверка и замена плавких предохранителей
Переведите переключатель двигателя в положение выключения .
Откройте крышку коробки плавких предохранителей .
Если какой -либо из электрических элементов не работает ,
причиной этому может быть перегорание плавкого
предохранителя . В таком случае проверьте и при
необходимости замените плавкие предохранители .
1
2
XМоторный отсек : коробка
предохранителей типа A
( автомобили с левым рулем )XМоторный отсек : коробка
предохранителей типа A
( автомобили с правым рулем )
Нажмите на язычок и снимите
крышку . Нажмите
на язычок и снимите
крышку .
XМоторный отсек (коробка
предохранителей типа B)
Нажмите на язычок и снимите
крышку .

585 6-3. Самостоятельное техническое обслуживание
GS350_200t_GS F_OM99M52R_(RR)
6
Техническое обслуживание и уход за автомобилем
XС левой стороны панели
приборов
( автомобили с левым рулем )XС левой стороны панели
приборов
( автомобили с правым рулем )
Снимите крышку . Снимите крышку .
XС правой стороны панели
приборов
( автомобили с левым рулем )XС правой стороны панели
приборов
( автомобили с правым рулем )
Снимите крышку . Снимите крышку .

5866-3. Самостоятельное техническое обслуживание
GS350_200t_GS F_OM99M52R_(RR)
XБагажное отделение
Нажмите на язычок и снимите
крышку .
Снимите крышку .
Извлеките плавкий
предохранитель , используя
прилагаемый съемник .
С помощью съемника можно извлечь
только плавкий предохранитель типа
A.
3

587 6-3. Самостоятельное техническое обслуживание
GS350_200t_GS F_OM99M52R_(RR)
6
Техническое обслуживание и уход за автомобилем
Проверьте , не перегорел ли предохранитель .
Исправный предохранитель
Перегоревший предохранитель
Ти пы A и B:
Замените перегоревший предохранитель новым предохранителем ,
рассчитанным на соответствующую номинальную силу тока . Номинальная
сила тока указана на крышке коробки плавких предохранителей .
Ти п C и D:
Обратитесь к авторизованному дилеру или в ремонтную мастерскую Lexus,
либо в другую организацию , имеющую соответствующую квалификацию и
оснащение .
4
1
2
XТип AXТип B
XТип СXТип D

5886-3. Самостоятельное техническое обслуживание
GS350_200t_GS F_OM99M52R_(RR)
■ После замены плавкого предохранителя
● Если фонари не включаются даже после замены плавкого предохранителя ,
может потребоваться замена лампы . (→ стр . 589)
● Если предохранитель , установленный на замену , снова перегорает ,
произведите проверку автомобиля у авторизованного дилера или в ремонтной
мастерской Lexus либо у другого специалиста надлежащей квалификации ,
имеющего соответствующее оборудование .
■ При наличии перегрузки в электрической цепи
Плавкие предохранители перегорают при превышении допустимого тока ,
защищая жгут проводов от повреждения .
■ При замене ламп
Компания Lexus рекомендует использование оригинальных изделий Lexus,
разработанных для этого автомобиля . Поскольку некоторые лампы подключены
к сетям , предназначенным для предотвращения перегрузки , неоригинальные
детали или детали , не предназначенные для этого автомобиля , могут быть
непригодны .
ПРЕДУПРЕЖДЕНИЕ
■Для предотвращения выхода системы из строя и возникновения в
автомобиле пожара
Соблюдайте следующие меры предосторожности .
Несоблюдение может привести к повреждению автомобиля , и, возможно , к
пожару или травмам .
● Никогда не используйте вместо перегоревшего предохранителя
предохранитель с более высоким значением номинальной нагрузки по току ,
чем указано , или другие предметы .
● Всегда используйте подлинный плавкий предохранитель Lexus или
эквивалент .
Никогда не заменяйте предохранитель куском проволоки , даже на короткое
время .
● Не модифицируйте плавкие предохранители или коробки плавких
предохранителей .
ВНИМАНИЕ!
■Перед заменой плавких предохранителей
Как можно скорее произведите диагностику и устранение причины перегрузки в
электрической цепи у авторизованного дилера или в ремонтной мастерской
Lexus либо в другой организации , имеющей соответствующую квалификацию и
оснащение .

589 6-3. Самостоятельное техническое обслуживание
GS350_200t_GS F_OM99M52R_(RR)
6
Техническое обслуживание и уход за автомобилем
Лампы
Проверьте мощность лампы , подлежащей замене . (→ стр . 736)
→ стр . 542
Передний указатель поворота (автомобили с фарами ,
состоящими из одной лампы )
Наружный фонарь подсветки входа
Следующие лампы можно заменить самостоятельно .
Сложность замены зависит от конкретной лампы . Поскольку
существует опасность повреждения компонентов , замену
рекомендуется производить у любого авторизованного дилера
или в ремонтной мастерской Lexus либо в другой организации ,
имеющей соответствующую квалификацию и оснащение .
Подготовка к замене лампы
Снятие крышек моторного отсека
Расположение ламп
1
2

5906-3. Самостоятельное техническое обслуживание
GS350_200t_GS F_OM99M52R_(RR)
■Передний указатель поворота (автомобили с фарами ,
состоящими из одной лампы )
То л ь к о для левой стороны :
Снимите болт и сдвиньте
заливную горловину
омывающей жидкости .
Поверните лампу за цоколь
против часовой стрелки .
Извлеките лампу .
Замена ламп
1
2
3
