Page 53 of 768

531-1. Для безопасной эксплуатации
1
Для безопасности и защиты
GS350_200t_GS F_OM99M52R_(RR)
Компоненты системы подушек безопасности SRS
Подушки безопасности на
уровне коленей
Ручной переключатель
включения -выключения
подушек безопасности
Подушка безопасности
переднего пассажира
Боковые шторки
безопасности
Индикатор “PASSENGER AIR
BAG”
Узл ы преднатяжения ремней
безопасности
Датчики бокового удара
( передние )
Передние боковые подушки
безопасности Контрольная
лампа SRS
Подушка безопасности
водителя
Задние боковые подушки
безопасности
Датчики бокового удара
( задние )
Датчик положения
водительского сиденья
Выключатель замка ремня
безопасности водителя
Узел датчиков подушек
безопасности
Датчики фронтального удара1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Page 101 of 768

1011-2. Охранная система
1
GS350_200t_GS F_OM99M52R_(RR)
Для безопасности и защиты
■ Отключение и автоматическое повторное включение датчика вторжения и
датчика наклона
● Даже если датчик вторжения и датчик наклона отключены , охранная система
все еще включена .
● После того как датчик вторжения и датчик наклона отключены , нажатие
переключателя двигателя или отпирание дверей с помощью функции входа ,
пульта беспроводного дистанционного управления или механического ключа
снова включает датчик вторжения и датчик наклона .
● Датчик вторжения и датчик наклона автоматически снова включаются при
отключении охранной системы .
■ Сведения о датчике вторжения (при наличии )
Этот датчик может привести к срабатыванию охранной системы в приведенных
ниже случаях :
• Перемещение людей снаружи автомобиля
● Места с очень сильными вибрациями или шумом либо ситуации , в которых на
автомобиль постоянно воздействуют удары или вибрация :
• При парковке на закрытой стоянке
• Когда автомобиль транспортируется на пароме , трейлере , поезде и т .п .
• При удалении льда , образовавшегося на автомобиле
• При нахождении автомобиля в автоматической мойке или в мойке высоким
давлением
• Во время града или грозы
●
Открыты окно или люк (при наличии ).
В таком случае датчик может срабатывать
в следующих случаях :
• Ветер или перемещение внутри
автомобиля таких объектов , как листья
или насекомые
• Ул ьт р а з ву к о в ы е волны , излучаемые
такими устройствами , как датчики
вторжения других автомобилей
● В автомобиле находятся подвижные
предметы (например , висящий аксессуар
или одежда на крючках ).

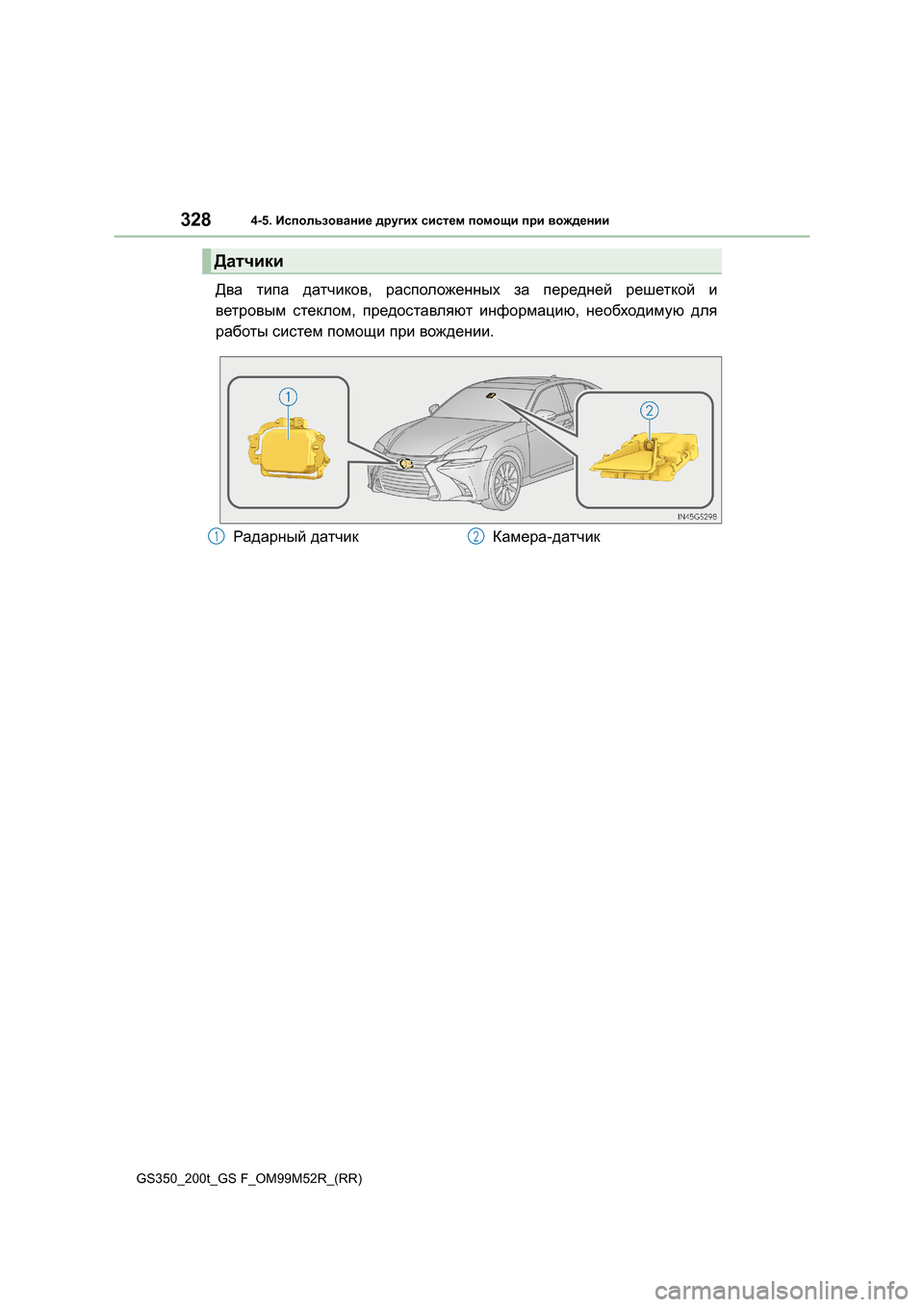

Page 328 of 768

3284-5. Использование других систем помощи при вождении
GS350_200t_GS F_OM99M52R_(RR)
Два типа датчиков , расположенных за передней решеткой и
ветровым стеклом , предоставляют информацию , необходимую для
работы систем помощи при вождении .
Датчики
Радарный датчик Камера -датчик12

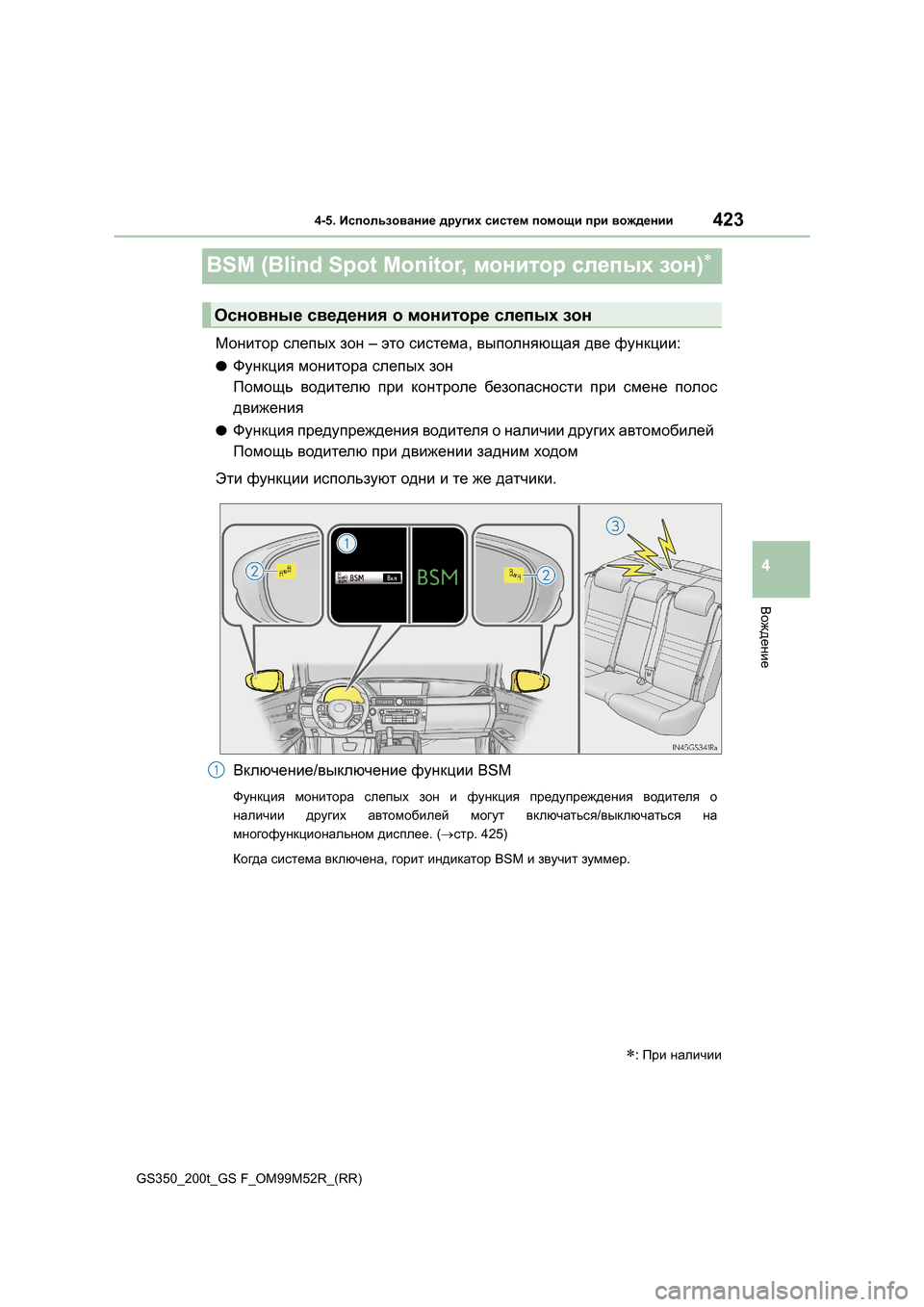

Page 423 of 768

423
4
4-5. Использование других систем помощи при вождении
Вождение
GS350_200t_GS F_OM99M52R_(RR)
BSM (Blind Spot Monitor, монитор слепых зон )∗
Монитор слепых зон – это система , выполняющая две функции :
●Функция монитора слепых зон
Помощь водителю при контроле безопасности при смене полос
движения
●Функция предупреждения водителя о наличии других автомобилей
Помощь водителю при движении задним ходом
Эти функции используют одни и те же датчики .
Включение /выключение функции BSM
Функция монитора слепых зон и функция предупреждения водителя о
наличии других автомобилей могут включаться /выключаться на
многофункциональном дисплее . (→ стр . 425)
Когда система включена , горит индикатор BSM и звучит зуммер .
∗: При наличии
Основные сведения о мониторе слепых зон
1

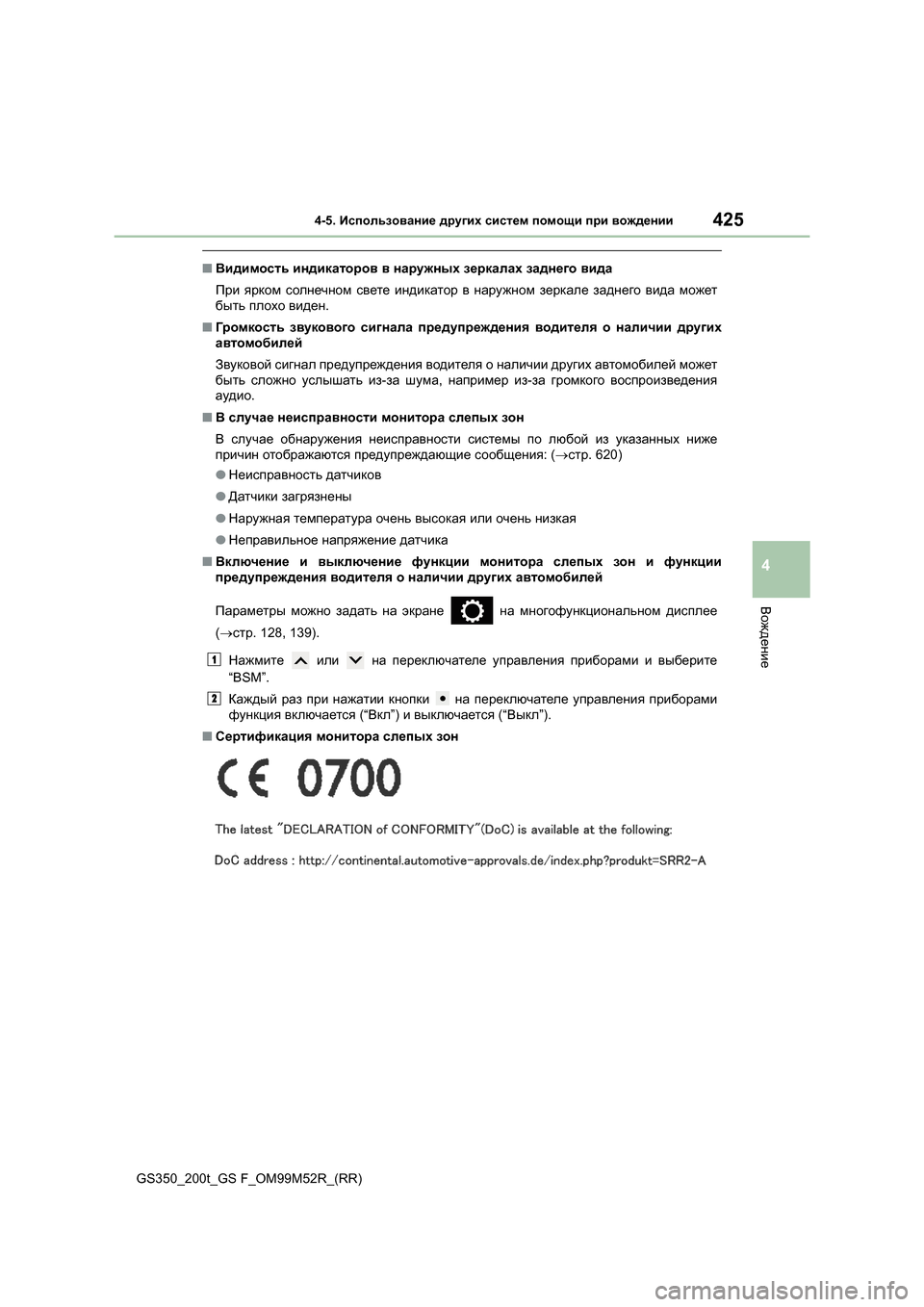

Page 425 of 768

4254-5. Использование других систем помощи при вождении
4
Вождение
GS350_200t_GS F_OM99M52R_(RR)
■ Видимость индикаторов в наружных зеркалах заднего вида
При ярком солнечном свете индикатор в наружном зеркале заднего вида может
быть плохо виден .
■ Громкость звукового сигнала предупреждения водителя о наличии других
автомобилей
Звуковой сигнал предупреждения водителя о наличии других автомобилей может
быть сложно услышать из -за шума , например из -за громкого воспроизведения
аудио .
■ В случае неисправности монитора слепых зон
В случае обнаружения неисправности системы по любой из указанных ниже
причин отображаются предупреждающие сообщения : (→ стр . 620)
● Неисправность датчиков
● Датчики загрязнены
● Наружная температура очень высокая или очень низкая
● Неправильное напряжение датчика
■ Включение и выключение функции монитора слепых зон и функции
предупреждения водителя о наличии других автомобилей
Параметры можно задать на экране на многофункциональном дисплее
( → стр . 128, 139).
Нажмите или на переключателе управления приборами и выберите
“BSM”.
Каждый раз при нажатии кнопки на переключателе управления приборами
функция включается (“Вкл ”) и выключается (“Выкл ”).
■ Сертификация монитора слепых зон
1
2

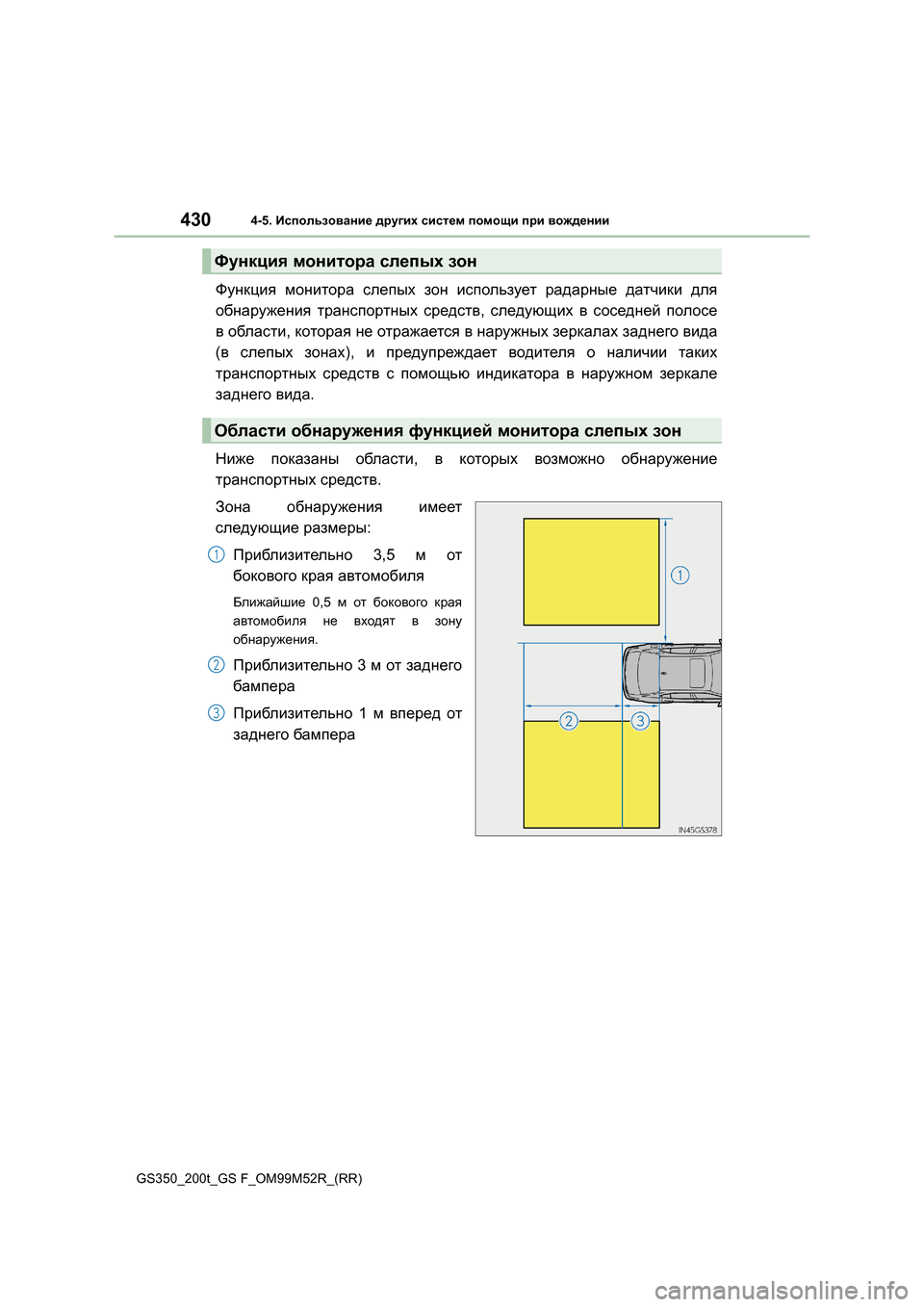

Page 430 of 768

4304-5. Использование других систем помощи при вождении
GS350_200t_GS F_OM99M52R_(RR)
Функция монитора слепых зон использует радарные датчики для
обнаружения транспортных средств , следующих в соседней полосе
в области , которая не отражается в наружных зеркалах заднего вида
( в слепых зонах ), и предупреждает водителя о наличии таких
транспортных средств с помощью индикатора в наружном зеркале
заднего вида .
Ниже показаны области , в которых возможно обнаружение
транспортных средств .
Зона обнаружения имеет
следующие размеры :
Приблизительно 3,5 м от
бокового края автомобиля
Ближайшие 0,5 м от бокового края
автомобиля не входят в зону
обнаружения .
Приблизительно 3 м от заднего
бампера
Приблизительно 1 м вперед от
заднего бампера
Функция монитора слепых зон
Области обнаружения функцией монитора слепых зон
1
2
3

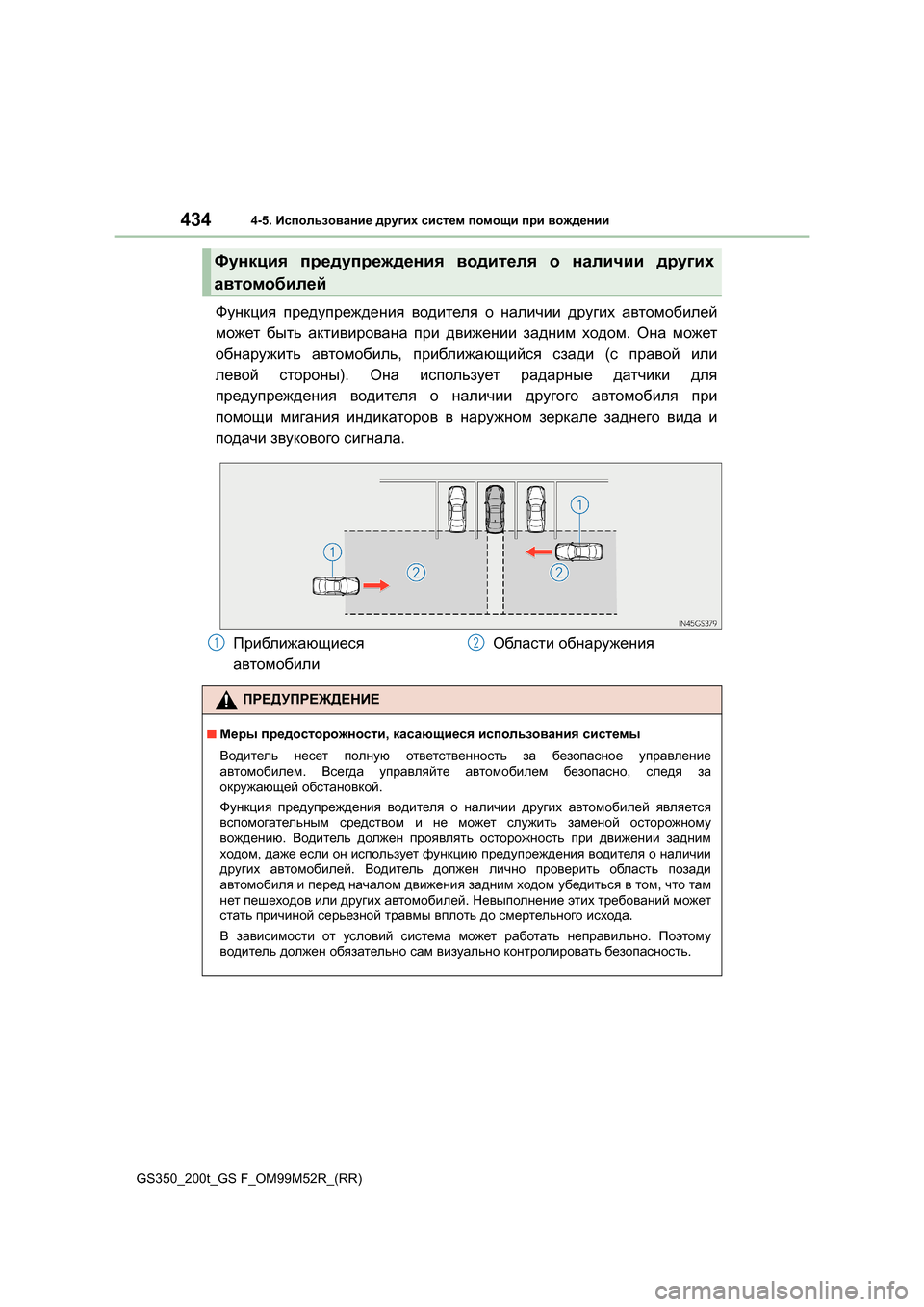

Page 434 of 768

4344-5. Использование других систем помощи при вождении
GS350_200t_GS F_OM99M52R_(RR)
Функция предупреждения водителя о наличии других автомобилей
может быть активирована при движении задним ходом . Она может
обнаружить автомобиль , приближающийся сзади (с правой или
левой стороны ). Она использует радарные датчики для
предупреждения водителя о наличии другого автомобиля при
помощи мигания индикаторов в наружном зеркале заднего вида и
подачи звукового сигнала .
Функция предупреждения водителя о наличии других
автомобилей
Приближающиеся
автомобили Области
обнаружения
ПРЕДУПРЕЖДЕНИЕ
■ Меры предосторожности , касающиеся использования системы
Водитель несет полную ответственность за безопасное управление
автомобилем . Всегда управляйте автомобилем безопасно , следя за
окружающей обстановкой .
Функция предупреждения водителя о наличии других автомобилей является
вспомогательным средством и не может служить заменой осторожному
вождению . Водитель должен проявлять осторожность при движении задним
ходом , даже если он использует функцию предупреждения водителя о наличии
других автомобилей . Водитель должен лично проверить область позади
автомобиля и перед началом движения задним ходом убедиться в том , что там
нет пешеходов или других автомобилей . Невыполнение этих требований может
стать причиной серьезной травмы вплоть до смертельного исхода .
В зависимости от условий система может работать неправильно . Поэтому
водитель должен обязательно сам визуально контролировать безопасность .
12

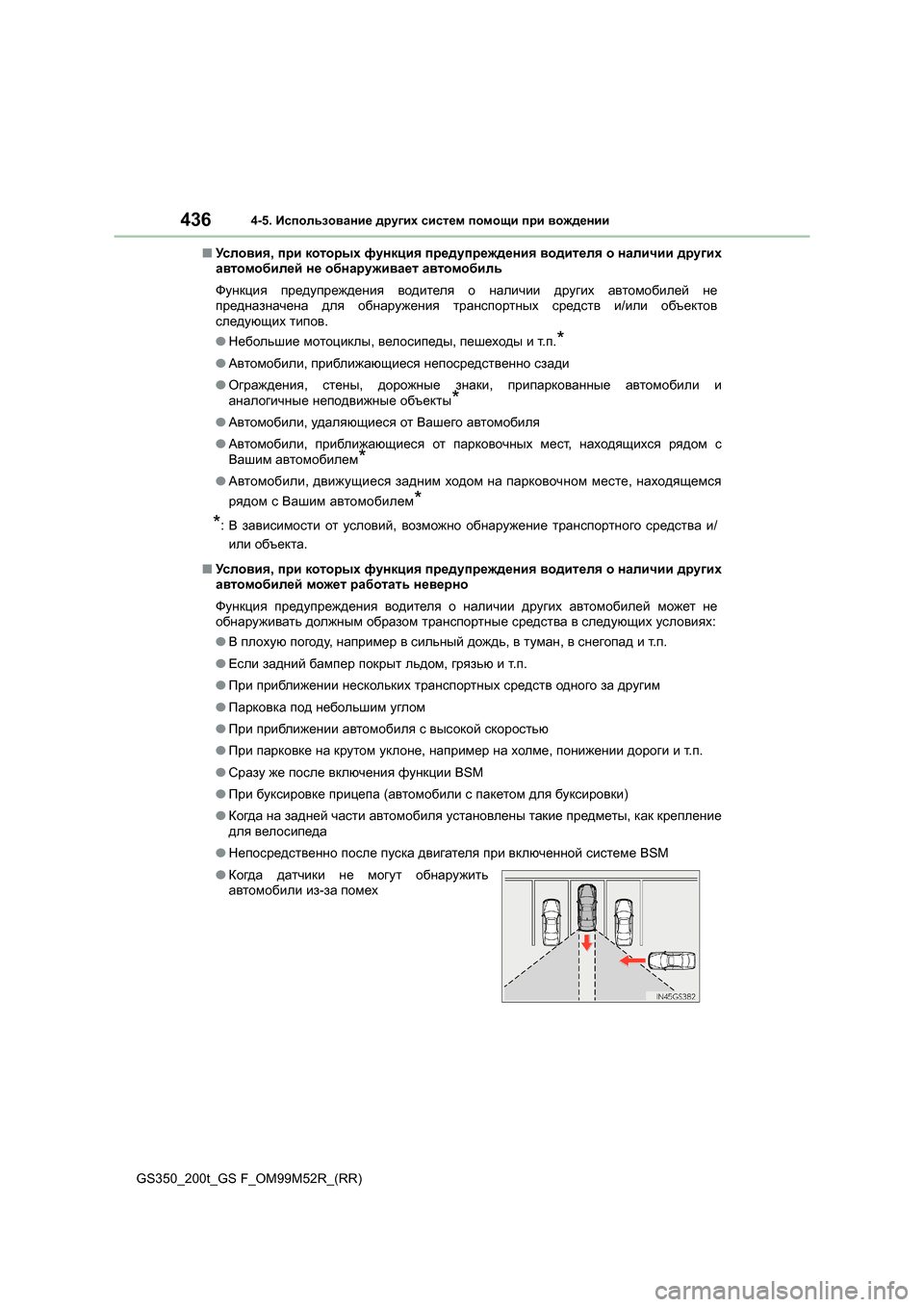

Page 436 of 768

4364-5. Использование других систем помощи при вождении
GS350_200t_GS F_OM99M52R_(RR) ■
Условия , при которых функция предупреждения водителя о наличии других
автомобилей не обнаруживает автомобиль
Функция предупреждения водителя о наличии других автомобилей не
предназначена для обнаружения транспортных средств и/или объектов
следующих типов .
● Небольшие мотоциклы , велосипеды , пешеходы и т .п .
*
● Автомобили , приближающиеся непосредственно сзади
● Ограждения , стены , дорожные знаки , припаркованные автомобили и
аналогичные неподвижные объекты
*
● Автомобили , удаляющиеся от Вашего автомобиля
● Автомобили , приближающиеся от парковочных мест , находящихся рядом с
Вашим автомобилем
*
● Автомобили , движущиеся задним ходом на парковочном месте , находящемся
рядом с Вашим автомобилем
*
*
: В зависимости от условий , возможно обнаружение транспортного средства и /
или объекта .
■ Условия , при которых функция предупреждения водителя о наличии других
автомобилей может работать неверно
Функция предупреждения водителя о наличии других автомобилей может не
обнаруживать должным образом транспортные средства в следующих условиях :
● В плохую погоду , например в сильный дождь , в туман , в снегопад и т .п .
● Если задний бампер покрыт льдом , грязью и т .п .
● При приближении нескольких транспортных средств одного за другим
● Парковка под небольшим углом
● При приближении автомобиля с высокой скоростью
● При парковке на крутом уклоне , например на холме , понижении дороги и т .п .
● Сразу же после включения функции BSM
● При буксировке прицепа (автомобили с пакетом для буксировки )
● Когда на задней части автомобиля установлены такие предметы , как крепление
для велосипеда
● Непосредственно после пуска двигателя при включенной системе BSM
● Когда датчики не могут обнаружить
автомобили из -за помех

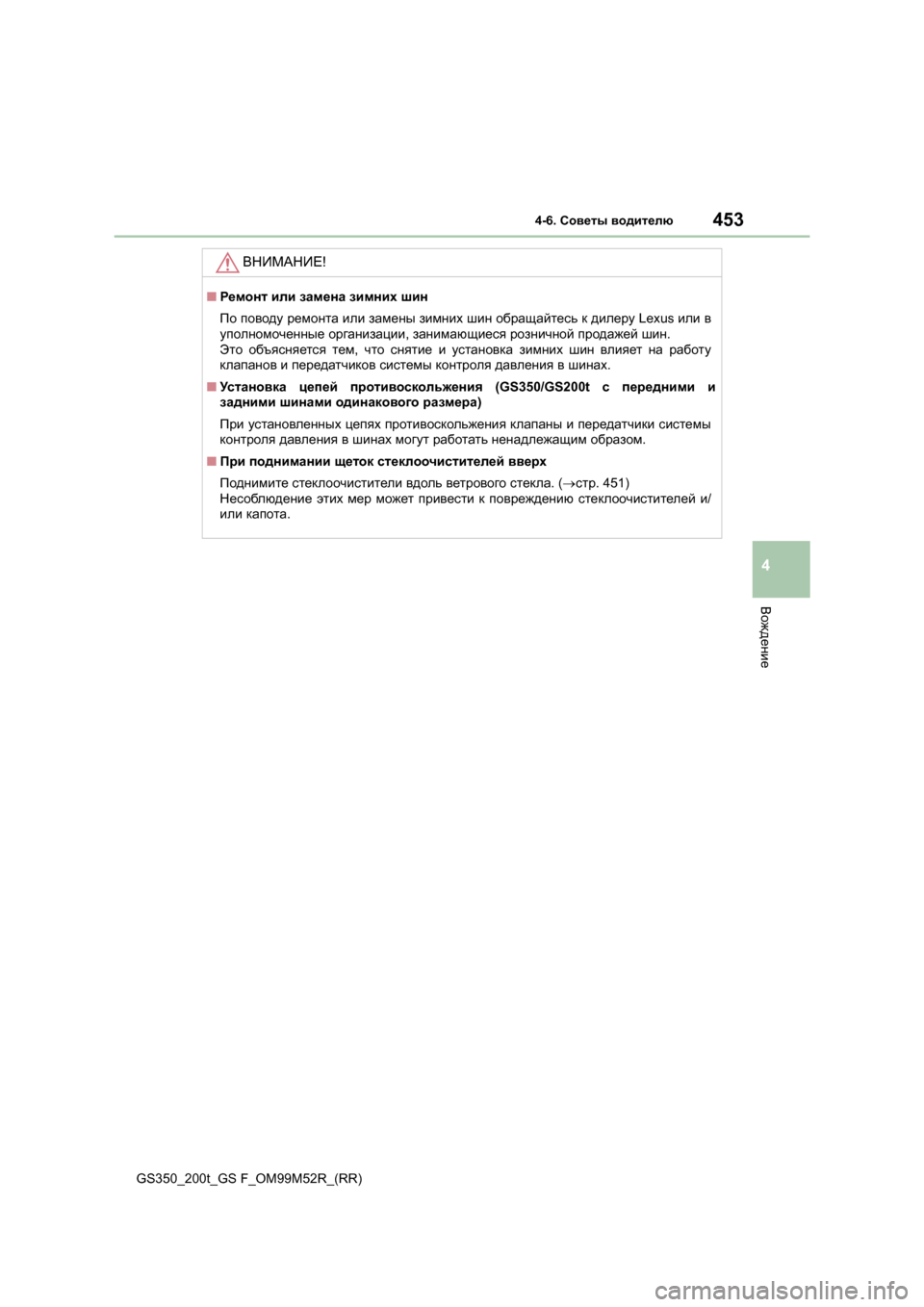

Page 453 of 768

4534-6. Советы водителю
4
Вождение
GS350_200t_GS F_OM99M52R_(RR)
ВНИМАНИЕ !
■Ремонт или замена зимних шин
По поводу ремонта или замены зимних шин обращайтесь к дилеру Lexus или в
уполномоченные организации , занимающиеся розничной продажей шин .
Это объясняется тем , что снятие и установка зимних шин влияет на работу
клапанов и передатчиков системы контроля давления в шинах .
■ Ус т а н о в к а цепей противоскольжения (GS350/GS200t с передними и
задними шинами одинакового размера )
При установленных цепях противоскольжения клапаны и передатчики системы
контроля давления в шинах могут работать ненадлежащим образом .
■ При поднимании щеток стеклоочистителей вверх
Поднимите стеклоочистители вдоль ветрового стекла . (→ стр . 451)
Несоблюдение этих мер может привести к повреждению стеклоочистителей и /
или капота .

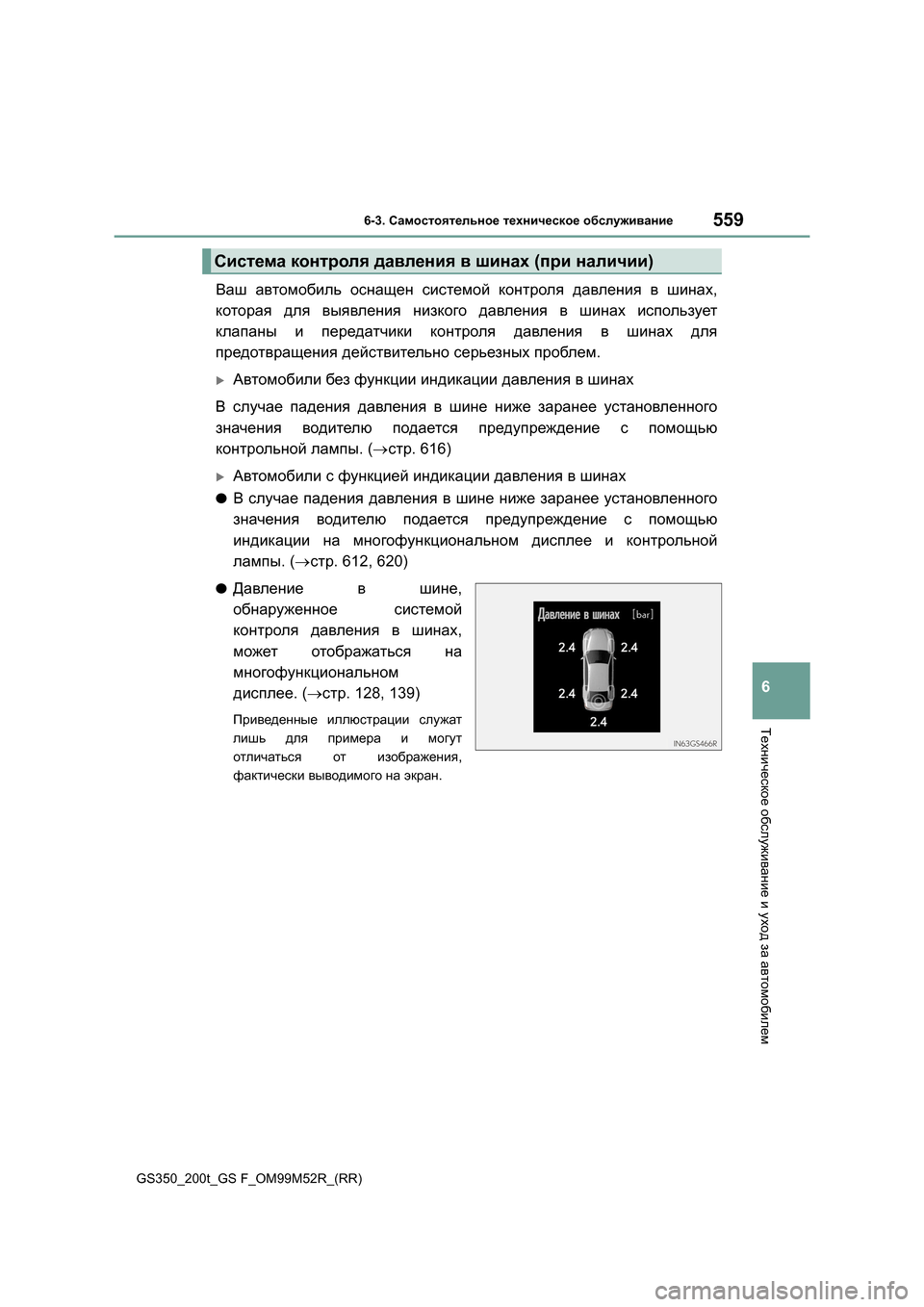

Page 559 of 768

559 6-3. Самостоятельное техническое обслуживание
GS350_200t_GS F_OM99M52R_(RR)
6
Техническое обслуживание и уход за автомобилем
Ваш автомобиль оснащен системой контроля давления в шинах ,
которая для выявления низкого давления в шинах использует
клапаны и передатчики контроля давления в шинах для
предотвращения действительно серьезных проблем .
XАвтомобили без функции индикации давления в шинах
В случае падения давления в шине ниже заранее установленного
значения водителю подается предупреждение с помощью
контрольной лампы . (→ стр . 616)
XАвтомобили с функцией индикации давления в шинах
●В случае падения давления в шине ниже заранее установленного
значения водителю подается предупреждение с помощью
индикации на многофункциональном дисплее и контрольной
лампы . (→ стр . 612, 620)
●Давление в шине,
обнаруженное системой
контроля давления в шинах ,
может отображаться на
многофункциональном
дисплее . (→ стр . 128, 139)
Приведенные иллюстрации служат
лишь для примера и могут
отличаться от изображения ,
фактически выводимого на экран .
Система контроля давления в шинах (при наличии )
