Lexus GS450h 2011 Manuel du propriétaire (in French)

520
4-3. Opérations d’entretien à réaliser soi-même
GS_HV_D (OM30C14D)
October 28, 2011 6:24 pm
Ty p e BFusible normal
Fusible grillé
Remplacez-le par un fusible
d’un ampérage identique.
L’ampérage figure sur le
couvercle de la boîte à fusibles.
Ty p e CFusible normal
Fusible grillé
Adressez-vous à votre
concessionnaire Lexus.
Ty p e DFusible normal
Fusible grillé
Adressez-vous à votre
concessionnaire Lexus.

521
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
GS_HV_D (OM30C14D)
October 28, 2011 6:24 pm
Disposition et ampérage des fusibles
â–  Compartiment moteur
FusibleAmpérageCircuit
1FR CTRL-B25H-LP HI, HORN
2RELIEF VLV10Système d’alimentation
3ETCS10
Système d’injection de carburant
multipoint/système d’injection de
carburant multipoint séquentielle
4H-LP CLN30Lave-phares
5STB-AM30Système actif de barre stabilisatrice
de suspension
6DEICER25
7FR CTRL-AM30FR TAIL, FR FOG, WASH

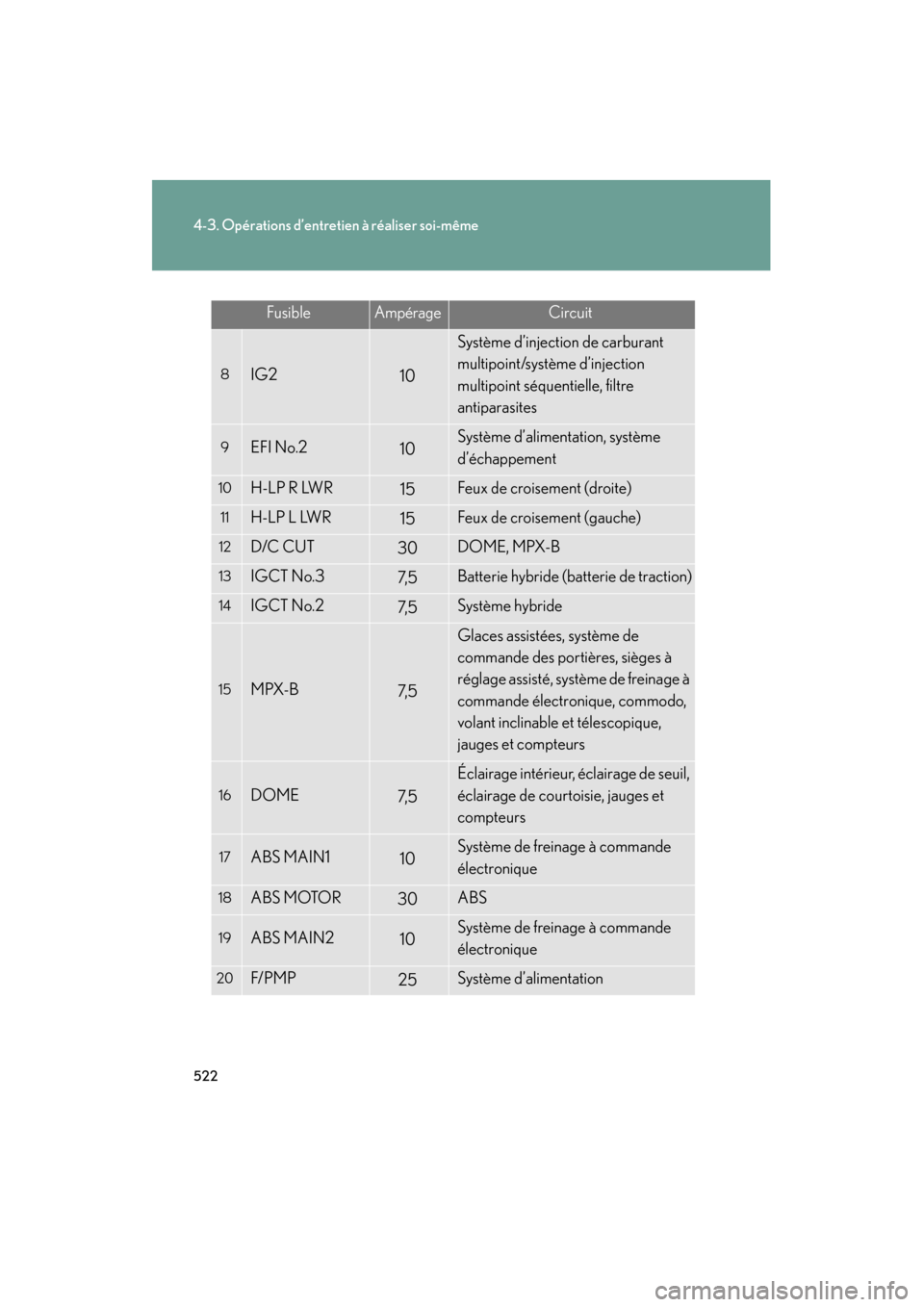

522
4-3. Opérations d’entretien à réaliser soi-même
GS_HV_D (OM30C14D)
October 28, 2011 6:24 pm
FusibleAmpérageCircuit
8IG210
Système d’injection de carburant
multipoint/système d’injection
multipoint séquentielle, filtre
antiparasites
9EFI No.210Système d’alimentation, système
d’échappement
10H-LP R LWR15Feux de croisement (droite)
11H-LP L LWR15Feux de croisement (gauche)
12D/C CUT30DOME, MPX-B
13IGCT No.37, 5Batterie hybride (batterie de traction)
14IGCT No.27, 5Système hybride
15MPX-B7, 5
Glaces assistées, système de
commande des portières, sièges à
réglage assisté, système de freinage à
commande électronique, commodo,
volant inclinable et télescopique,
jauges et compteurs
16DOME7, 5
Éclairage intérieur, éclairage de seuil,
éclairage de courtoisie, jauges et
compteurs
17ABS MAIN110Système de freinage à commande
électronique
18ABS MOTOR30ABS
19ABS MAIN210Système de freinage à commande
électronique
20F/ P M P25Système d’alimentation

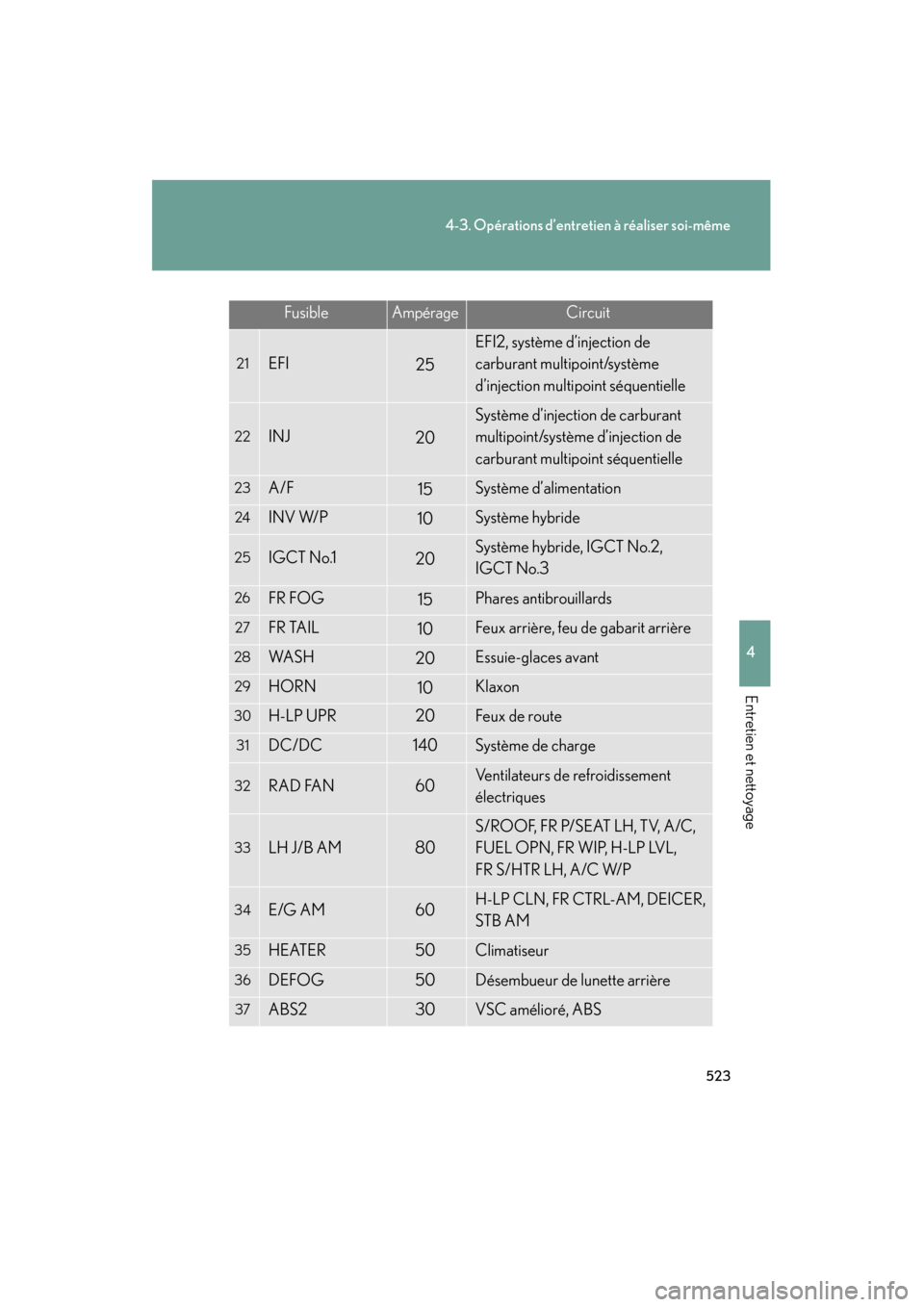

523
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
GS_HV_D (OM30C14D)
October 28, 2011 6:24 pm
FusibleAmpérageCircuit
21EFI25
EFI2, système d’injection de
carburant multipoint/système
d’injection multipoint séquentielle
22INJ20
Système d’injection de carburant
multipoint/système d’injection de
carburant multipoint séquentielle
23A/F15Système d’alimentation
24INV W/P10Système hybride
25IGCT No.120Système hybride, IGCT No.2,
IGCT No.3
26FR FOG15Phares antibrouillards
27FR TAIL10Feux arrière, feu de gabarit arrière
28WA S H20Essuie-glaces avant
29HORN10Klaxon
30H-LP UPR20Feux de route
31DC/DC140Système de charge
32RAD FAN60Ventilateurs de refroidissement
électriques
33LH J/B AM80
S/ROOF, FR P/SEAT LH, TV, A/C,
FUEL OPN, FR WIP, H-LP LVL,
FR S/HTR LH, A/C W/P
34E/G AM60H-LP CLN, FR CTRL-AM, DEICER,
STB AM
35HEATER50Climatiseur
36DEFOG50Désembueur de lunette arrière
37ABS230VSC amélioré, ABS

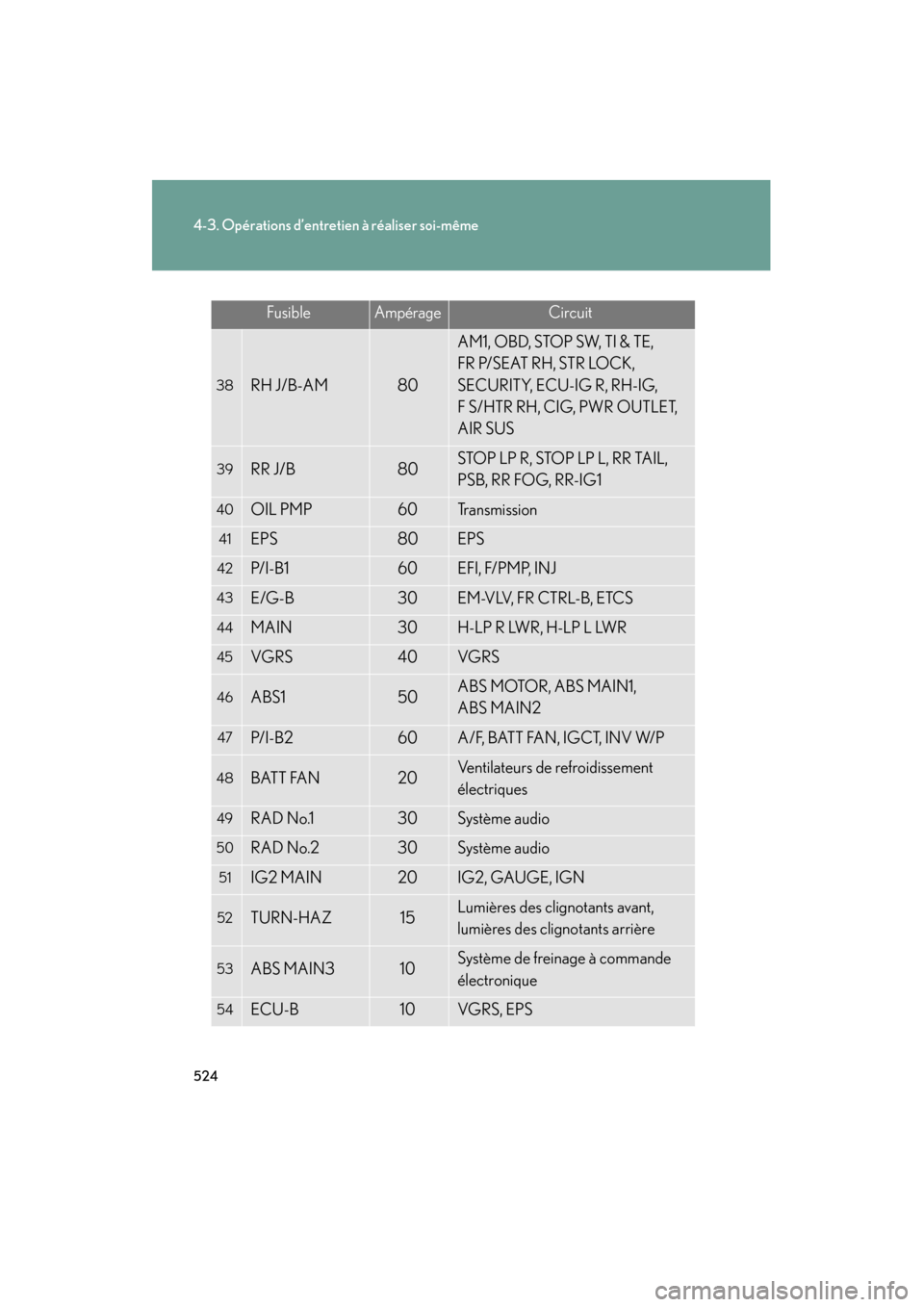

524
4-3. Opérations d’entretien à réaliser soi-même
GS_HV_D (OM30C14D)
October 28, 2011 6:24 pm
FusibleAmpérageCircuit
38RH J/B-AM80
AM1, OBD, STOP SW, TI & TE,
FR P/SEAT RH, STR LOCK,
SECURITY, ECU-IG R, RH-IG,
F S/HTR RH, CIG, PWR OUTLET,
AIR SUS
39RR J/B80STOP LP R, STOP LP L, RR TAIL,
PSB, RR FOG, RR-IG1
40OIL PMP60Transmission
41EPS80EPS
42P/ I - B 160EFI, F/PMP, INJ
43E/G-B30EM-VLV, FR CTRL-B, ETCS
44MAIN30H-LP R LWR, H-LP L LWR
45VGRS40VGRS
46ABS150ABS MOTOR, ABS MAIN1,
ABS MAIN2
47P/ I - B 260A/F, BATT FAN, IGCT, INV W/P
48BATT FAN20Ventilateurs de refroidissement
électriques
49RAD No.130Système audio
50RAD No.230Système audio
51IG2 MAIN20IG2, GAUGE, IGN
52TURN-HAZ15Lumières des clignotants avant,
lumières des clignotants arrière
53ABS MAIN310Système de freinage à commande
électronique
54ECU-B10VGRS, EPS

525
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
GS_HV_D (OM30C14D)
October 28, 2011 6:24 pm
■Bloc d’instrumentation côté gauche
FusibleAmpérageCircuit
1FR WIP30Essuie-glaces avant
2RR-IG7, 5RR-IG1
3LH-IG10
Feux de détresse, dispositifs de
tension des ceintures de sécurité,
lave-phare, système d’échappement,
désembueur de lunette arrière,
ventilateurs de refroidissement
électriques, système de commande
de la portière avant gauche, système
de commande de la portière arrière
gauche
4H-LP LVL7, 5Système d’éclairage avant adaptatif
5A/C W/P7, 5Climatiseur
6RAD NO.310Système audio
7FR DOOR LH20Système de commande de la portière
avant gauche
8RR DOOR LH20Système de commande de la portière
arrière gauche
9FR S/HTR LH15Sièges chauffants, sièges chauffants
et ventilateurs

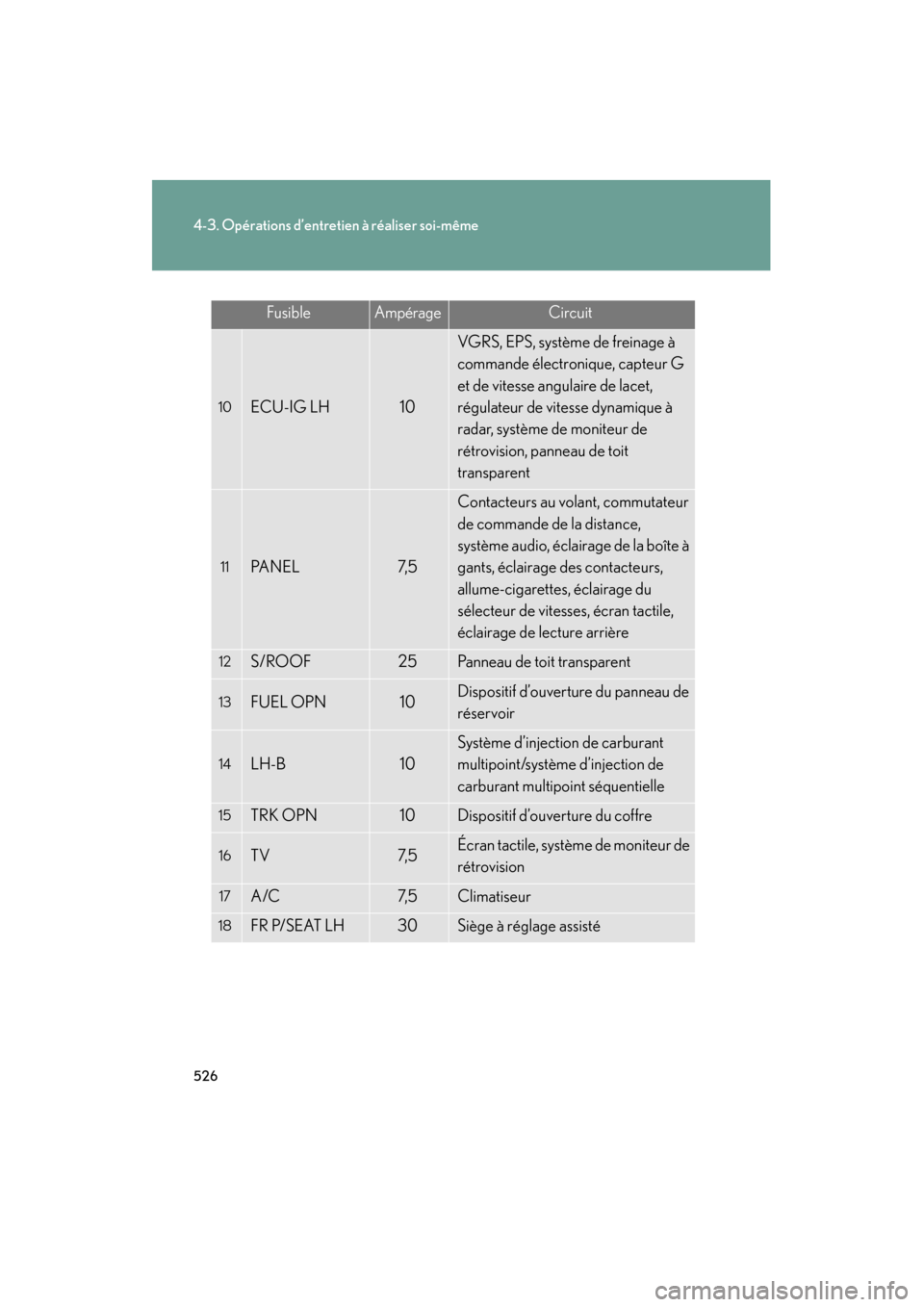

526
4-3. Opérations d’entretien à réaliser soi-même
GS_HV_D (OM30C14D)
October 28, 2011 6:24 pm
FusibleAmpérageCircuit
10ECU-IG LH10
VGRS, EPS, système de freinage à
commande électronique, capteur G
et de vitesse angulaire de lacet,
régulateur de vitesse dynamique à
radar, système de moniteur de
rétrovision, panneau de toit
transparent
11PA N E L7, 5
Contacteurs au volant, commutateur
de commande de la distance,
système audio, éclairage de la boîte à
gants, éclairage des contacteurs,
allume-cigarettes, éclairage du
sélecteur de vitesses, écran tactile,
éclairage de lecture arrière
12S/ROOF25Panneau de toit transparent
13FUEL OPN10Dispositif d’ouverture du panneau de
réservoir
14LH-B10
Système d’injection de carburant
multipoint/système d’injection de
carburant multipoint séquentielle
15TRK OPN10Dispositif d’ouverture du coffre
16TV7, 5Écran tactile, système de moniteur de
rétrovision
17A/C7, 5Climatiseur
18FR P/SEAT LH30Siège à réglage assisté

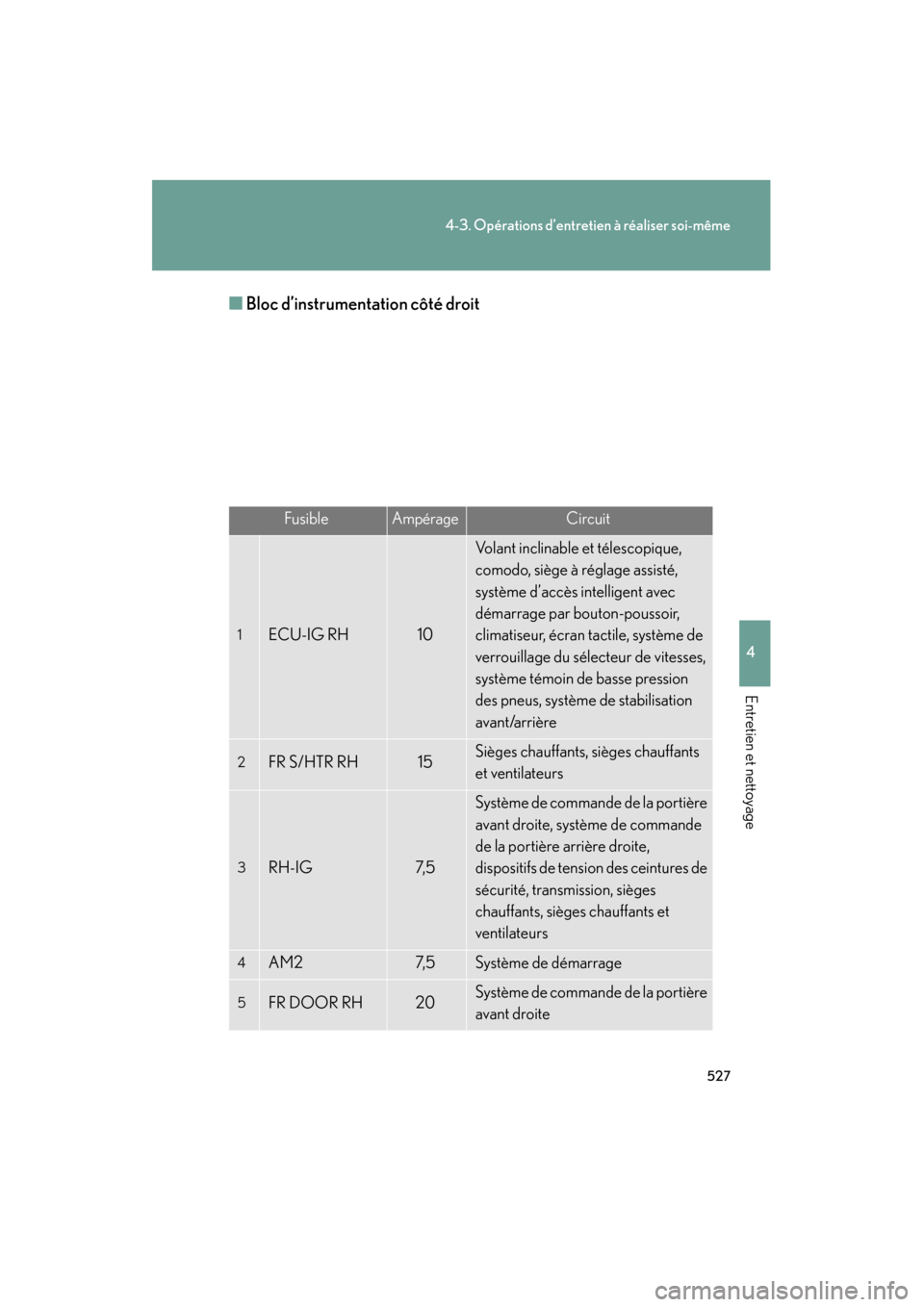

527
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
GS_HV_D (OM30C14D)
October 28, 2011 6:24 pm
■Bloc d’instrumentation côté droit
FusibleAmpérageCircuit
1ECU-IG RH10
Volant inclinable et télescopique,
comodo, siège à réglage assisté,
système d’accès intelligent avec
démarrage par bouton-poussoir,
climatiseur, écran tactile, système de
verrouillage du sélecteur de vitesses,
système témoin de basse pression
des pneus, système de stabilisation
avant/arrière
2FR S/HTR RH15Sièges chauffants, sièges chauffants
et ventilateurs
3RH-IG7, 5
Système de commande de la portière
avant droite, système de commande
de la portière arrière droite,
dispositifs de tension des ceintures de
sécurité, transmission, sièges
chauffants, sièges chauffants et
ventilateurs
4AM27, 5Système de démarrage
5FR DOOR RH20Système de commande de la portière
avant droite

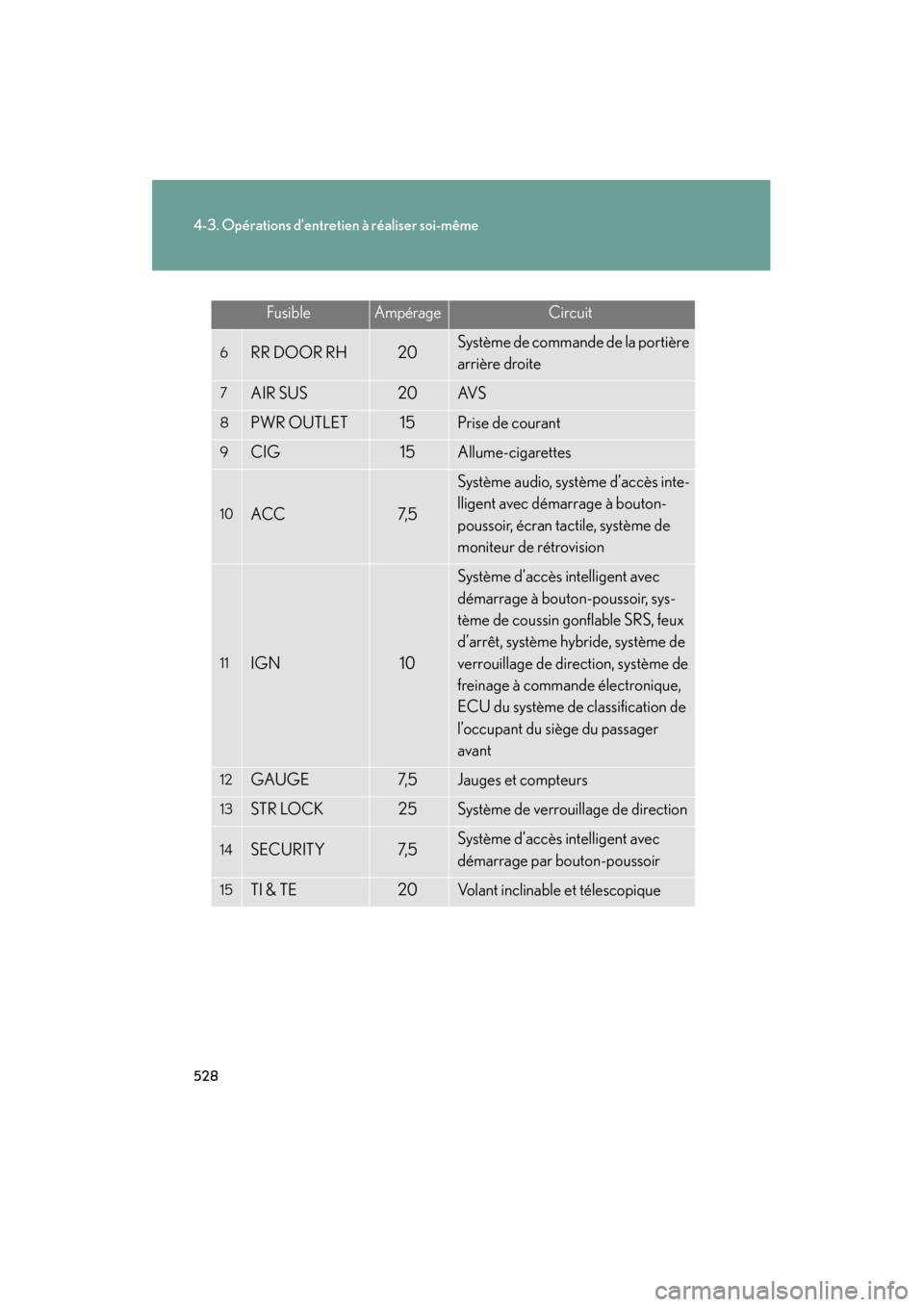

528
4-3. Opérations d’entretien à réaliser soi-même
GS_HV_D (OM30C14D)
October 28, 2011 6:24 pm
FusibleAmpérageCircuit
6RR DOOR RH20Système de commande de la portière
arrière droite
7AIR SUS20AV S
8PWR OUTLET15Prise de courant
9CIG15Allume-cigarettes
10ACC7, 5
Système audio, système d’accès inte-
lligent avec démarrage à bouton-
poussoir, écran tactile, système de
moniteur de rétrovision
11IGN10
Système d’accès intelligent avec
démarrage à bouton-poussoir, sys-
tème de coussin gonflable SRS, feux
d’arrêt, système hybride, système de
verrouillage de direction, système de
freinage à commande électronique,
ECU du système de classification de
l’occupant du siège du passager
avant
12GAUGE7, 5Jauges et compteurs
13STR LOCK25Système de verrouillage de direction
14SECURITY7, 5Système d’accès intelligent avec
démarrage par bouton-poussoir
15TI & TE20Volant inclinable et télescopique

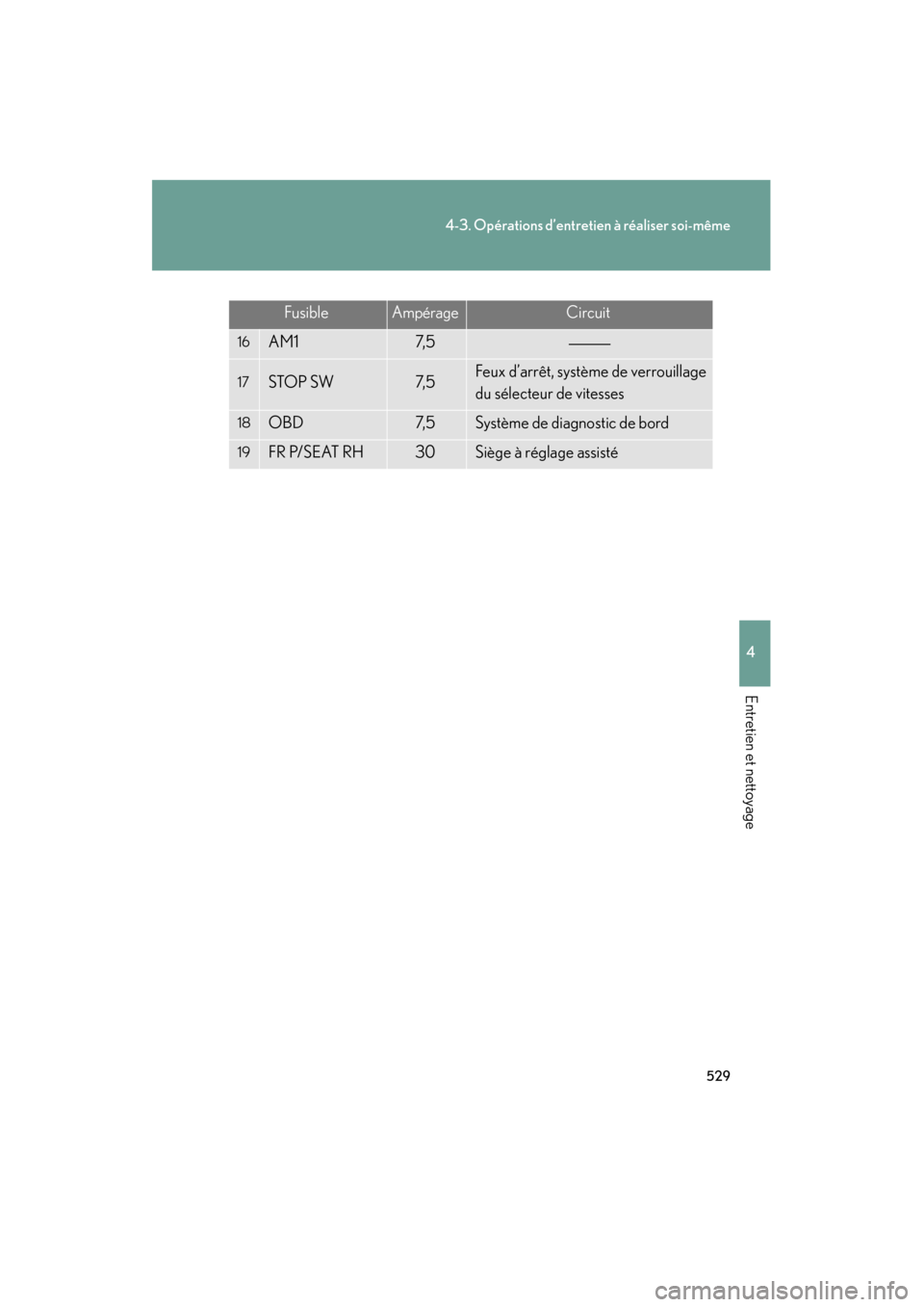

529
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
GS_HV_D (OM30C14D)
October 28, 2011 6:24 pm
FusibleAmpérageCircuit
16AM17, 5
17STOP SW7, 5Feux d’arrêt, système de verrouillage
du sélecteur de vitesses
18OBD7, 5Système de diagnostic de bord
19FR P/SEAT RH30Siège à réglage assisté
