5517-2. Действия в экстренных ситуациях
7
При возникновении неисправности
GS450h_300h_OM_OM99M55R_(RR)

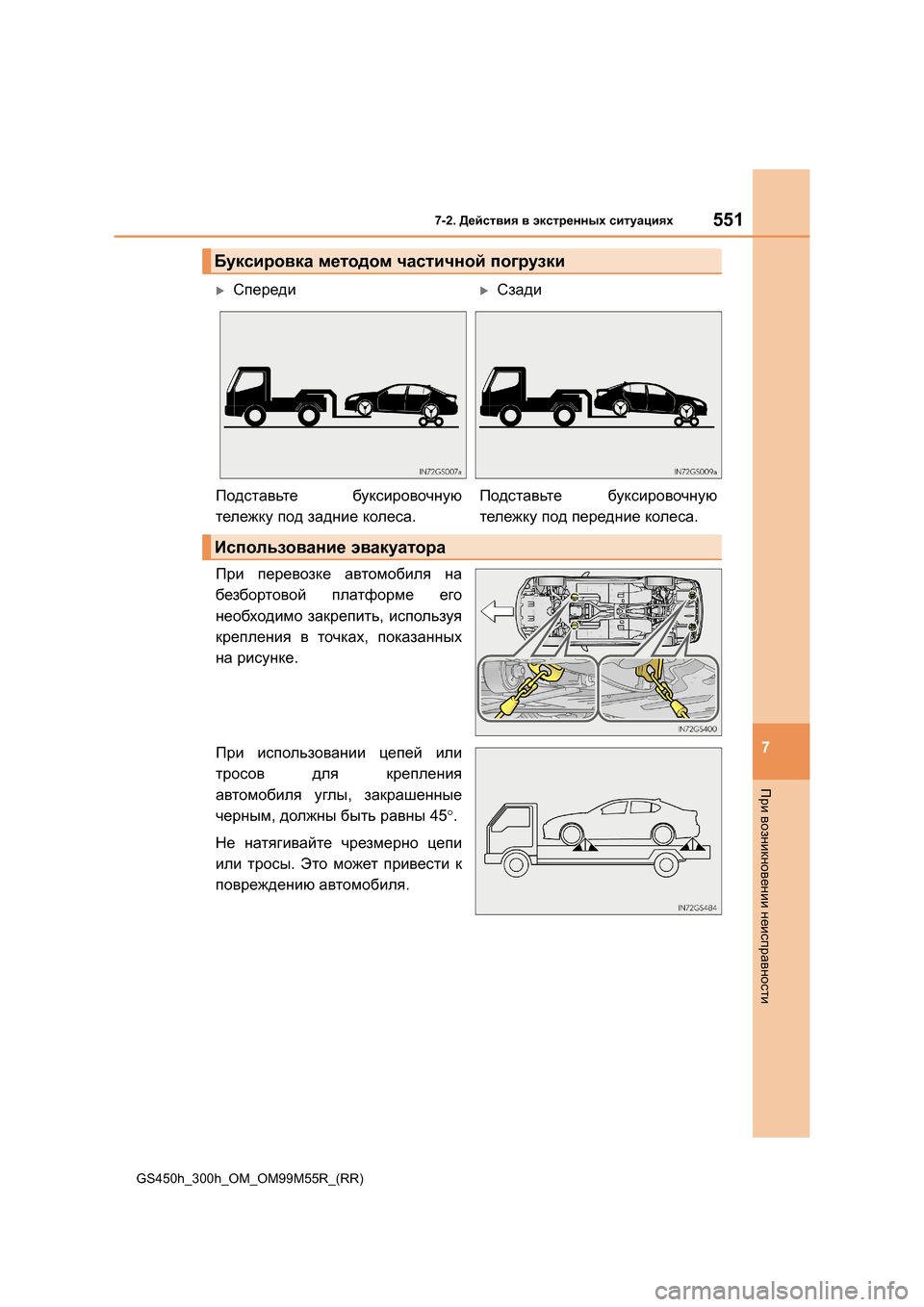

При перевозке автомобиля на
безбортовой платформе его
необходимо закрепить , используя
крепления в точках , показанных
на рисунке .
При использовании цепей или
тросов для крепления
автомобиля углы , закрашенные
черным , должны быть равны 45°.
Не натягивайте чрезмерно цепи
или тросы . Это может привести к
повреждению автомобиля .
Буксировка методом частичной погрузки
XСпередиXСзади
Подставьте буксировочную
тележку под задние колеса . Подставьте
буксировочную
тележку под передние колеса .
Использование эвакуатора

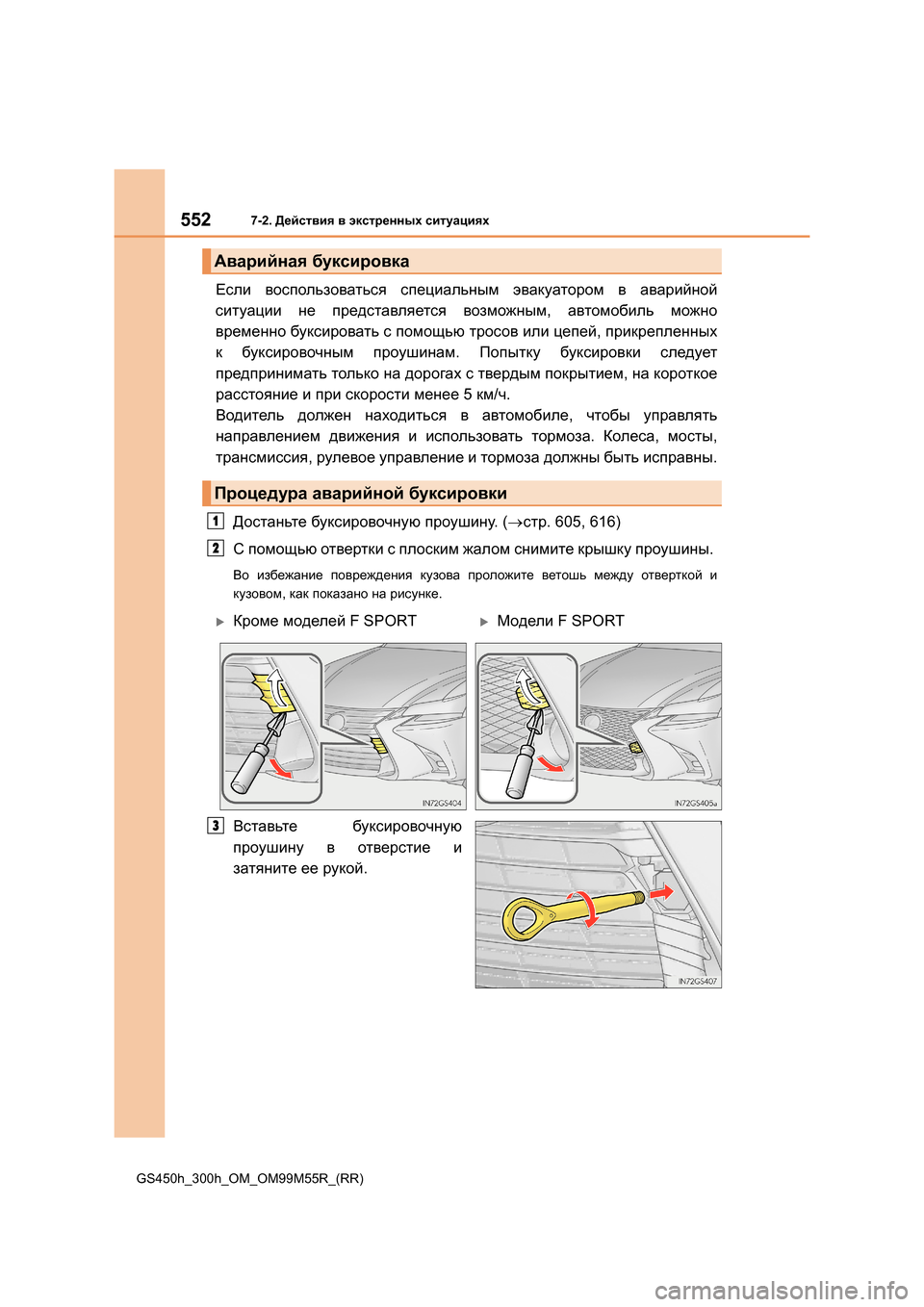

5527-2. Действия в экстренных ситуациях
GS450h_300h_OM_OM99M55R_(RR)
Если воспользоваться специальным эвакуатором в аварийной
ситуации не представляется возможным , автомобиль можно
временно буксировать с помощью тросов или цепей , прикрепленных
к буксировочным проушинам . Попытку буксировки следует
предпринимать только на дорогах с твердым покрытием , на короткое
расстояние и при скорости менее 5км /ч .
Водитель должен находиться в автомобиле , чтобы управлять
направлением движения и использовать тормоза . Колеса , мосты ,
трансмиссия , рулевое управление и тормоза должны быть исправны .
Достаньте буксировочную проушину . (→ стр . 605, 616)
С помощью отвертки с плоским жалом снимите крышку проушины .
Во избежание повреждения кузова проложите ветошь между отверткой и
кузовом , как показано на рисунке .
Вставьте буксировочную
проушину в отверстие и
затяните ее рукой .
Аварийная буксировка
Процедура аварийной буксировки
1
2
XКроме моделей F SPORTXМодели F SPORT
3

5537-2. Действия в экстренных ситуациях
7
При возникновении неисправности
GS450h_300h_OM_OM99M55R_(RR)

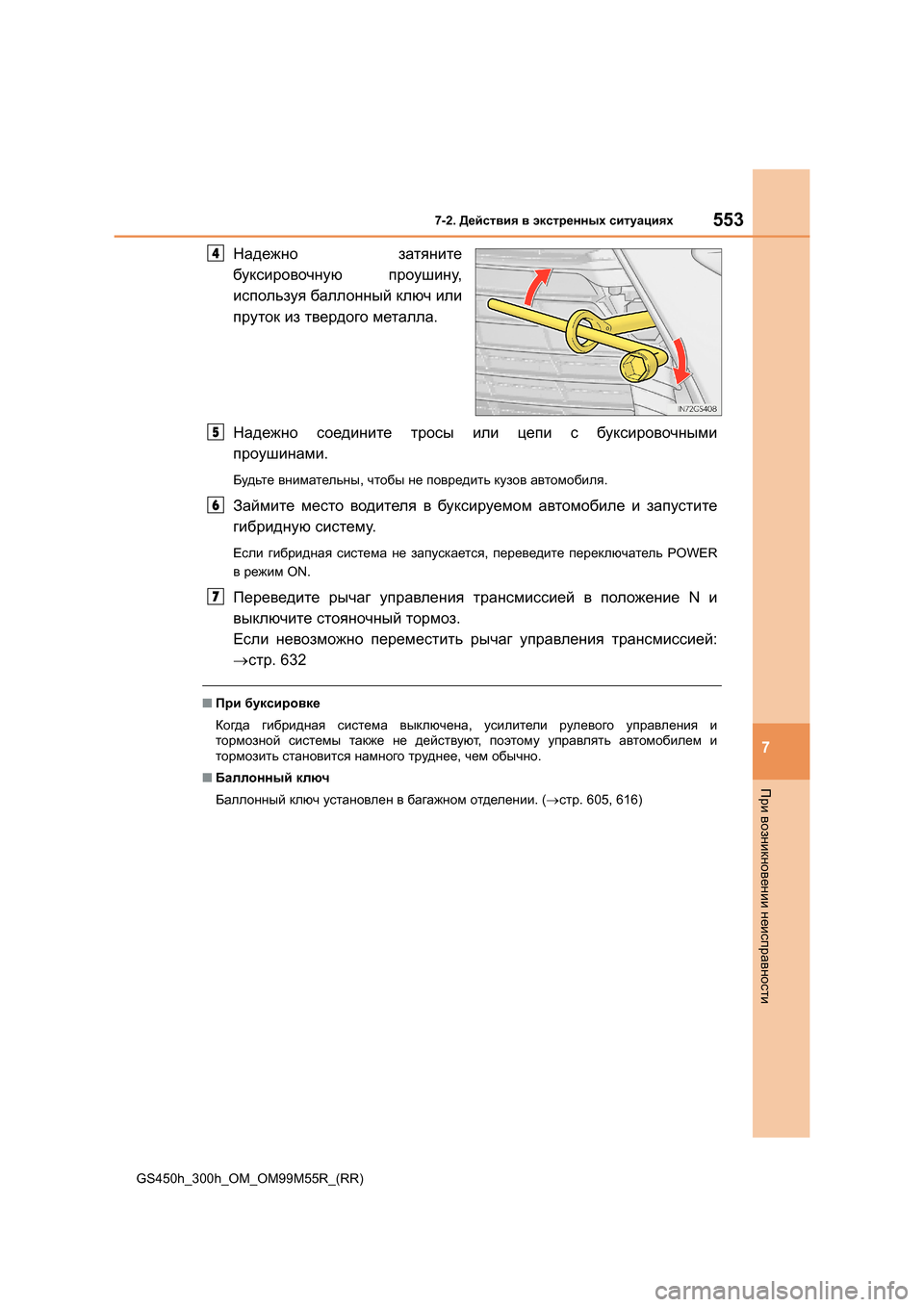

Надежно затяните
буксировочную проушину ,
используя баллонный ключ или
пруток из твердого металла .
Надежно соедините тросы или цепи с буксировочными
проушинами .
Будьте внимательны , чтобы не повредить кузов автомобиля .
Займите место водителя в буксируемом автомобиле и запустите
гибридную систему .
Если гибридная система не запускается , переведите переключатель POWER
в режим ON.
Переведите рычаг управления трансмиссией в положение N и
выключите стояночный тормоз .
Если невозможно переместить рычаг управления трансмиссией :
→ стр . 632
■При буксировке
Когда гибридная система выключена , усилители рулевого управления и
тормозной системы также не действуют , поэтому управлять автомобилем и
тормозить становится намного труднее , чем обычно .
■ Баллонный ключ
Баллонный ключ установлен в багажном отделении . (→ стр . 605, 616)
4
5
6
7

5547-2. Действия в экстренных ситуациях
GS450h_300h_OM_OM99M55R_(RR)

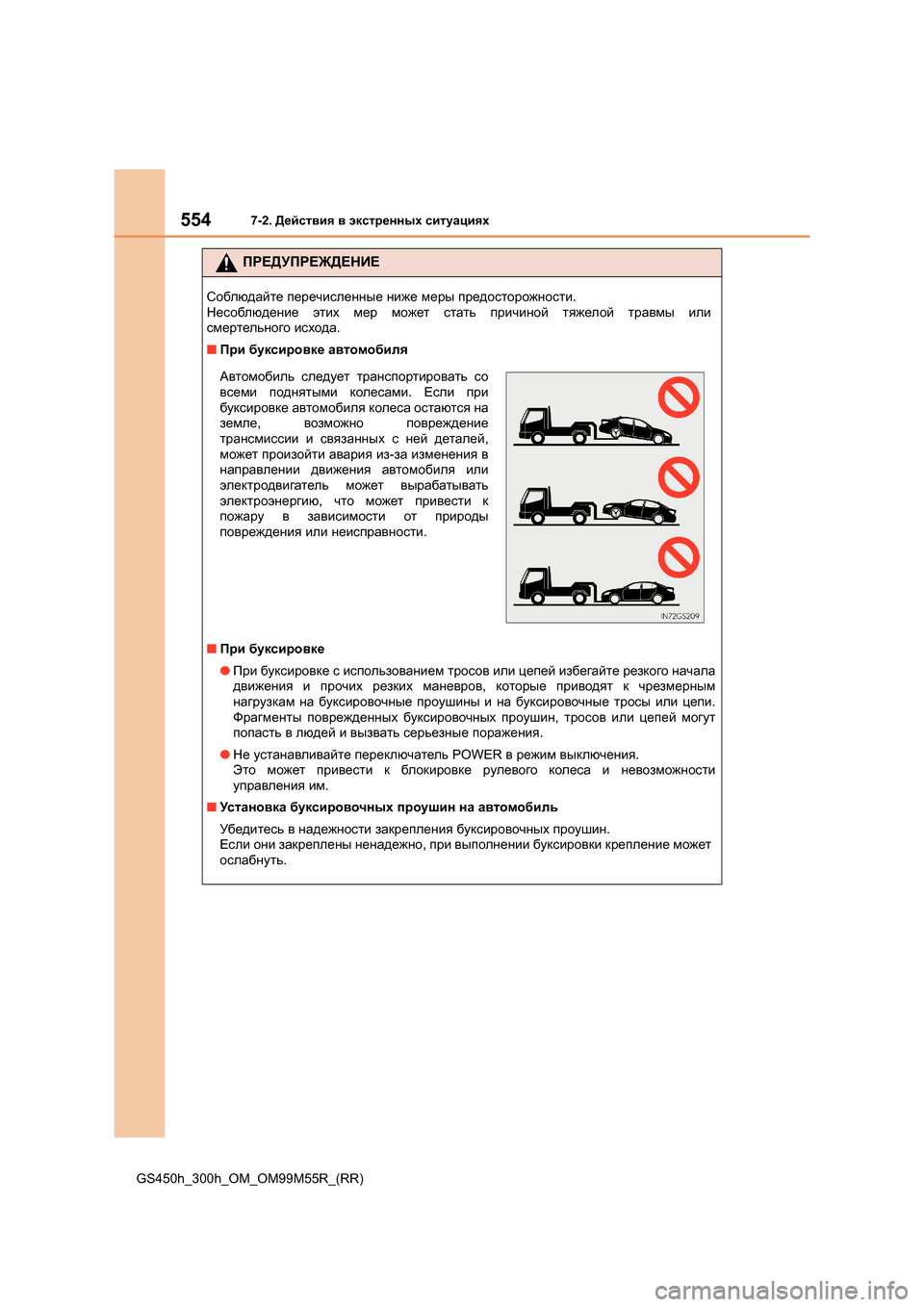

ПРЕДУПРЕЖДЕНИЕ
Соблюдайте перечисленные ниже меры предосторожности .
Несоблюдение этих мер может стать причиной тяжелой травмы или
смертельного исхода .
■ При буксировке автомобиля
■ При буксировке
● При буксировке с использованием тросов или цепей избегайте резкого начала
движения и прочих резких маневров , которые приводят к чрезмерным
нагрузкам на буксировочные проушины и на буксировочные тросы или цепи .
Фрагменты поврежденных буксировочных проушин , тросов или цепей могут
попасть в людей и вызвать серьезные поражения .
● Не устанавливайте переключатель POWER в режим выключения .
Это может привести к блокировке рулевого колеса и невозможности
управления им .
■ Ус т а н о в к а буксировочных проушин на автомобиль
Убедитесь в надежности закрепления буксировочных проушин .
Если они закреплены ненадежно , при выполнении буксировки крепление может
ослабнуть .
Автомобиль следует транспортировать со
всеми поднятыми колесами . Если при
буксировке автомобиля колеса остаются на
земле , возможно повреждение
трансмиссии и связанных с ней деталей ,
может произойти авария из -за изменения в
направлении движения автомобиля или
электродвигатель может вырабатывать
электроэнергию , что может привести к
пожару в зависимости от природы
повреждения или неисправности .

5557-2. Действия в экстренных ситуациях
7
При возникновении неисправности
GS450h_300h_OM_OM99M55R_(RR)

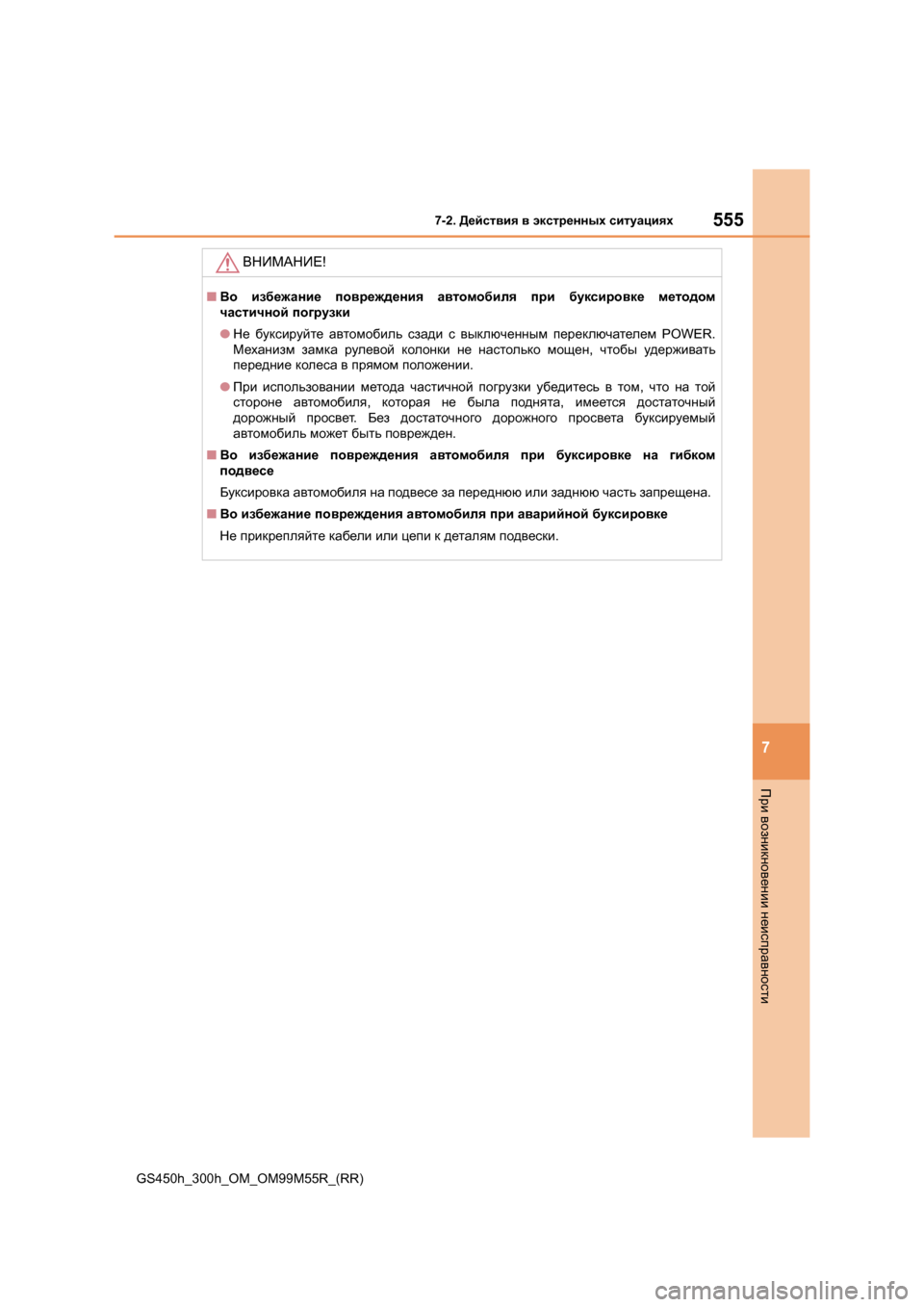

ВНИМАНИЕ !
■Во избежание повреждения автомобиля при буксировке методом
частичной погрузки
● Не буксируйте автомобиль сзади с выключенным переключателем POWER.
Механизм замка рулевой колонки не настолько мощен , чтобы удерживать
передние колеса в прямом положении .
● При использовании метода частичной погрузки убедитесь в том , что на той
стороне автомобиля , которая не была поднята , имеется достаточный
дорожный просвет . Без достаточного дорожного просвета буксируемый
автомобиль может быть поврежден .
■ Во избежание повреждения автомобиля при буксировке на гибком
подвесе
Буксировка автомобиля на подвесе за переднюю или заднюю часть запрещена .
■ Во избежание повреждения автомобиля при аварийной буксировке
Не прикрепляйте кабели или цепи к деталям подвески .

5567-2. Действия в экстренных ситуациях
GS450h_300h_OM_OM99M55R_(RR)
При наличии каких -либо сомнений
●Протечки жидкости под автомобилем .
( Кроме воды из кондиционера после его использования , что
является нормальным .)
●Шины, кажущиеся спущенными , или неравномерный износ
протектора
●Ук азатель температуры охлаждающей жидкости двигателя
постоянно указывает на превышение нормальной температуры .
●Изменение звука выхлопной системы
●Чрезмерный визг шин при прохождении поворотов
●Посторонние шумы , связанные с подвеской
●Стук и другие шумы , связанные с гибридной системой
●Перебои в работе , дерганье или неровная работа двигателя
●Ощутимая потеря мощности
●Сильный увод автомобиля в сторону при торможении
●Сильный увод автомобиля в сторону при движении по ровной
горизонтальной дороге
●Потеря эффективности торможения , “мягкая ” педаль тормоза ,
педаль почти касается пола
При обнаружении какого -либо из следующих признаков вполне
вероятно , что автомобиль требует регулировки или ремонта .
Как можно скорее обратитесь к авторизованному дилеру или в
ремонтную мастерскую Lexus либо в другую организацию ,
имеющую соответствующую квалификацию и оснащение .
Внешние признаки
Звуковые признаки
Рабочие признаки

557
7
7-2. Действия в экстренных ситуациях
При возникновении неисправности
GS450h_300h_OM_OM99M55R_(RR)

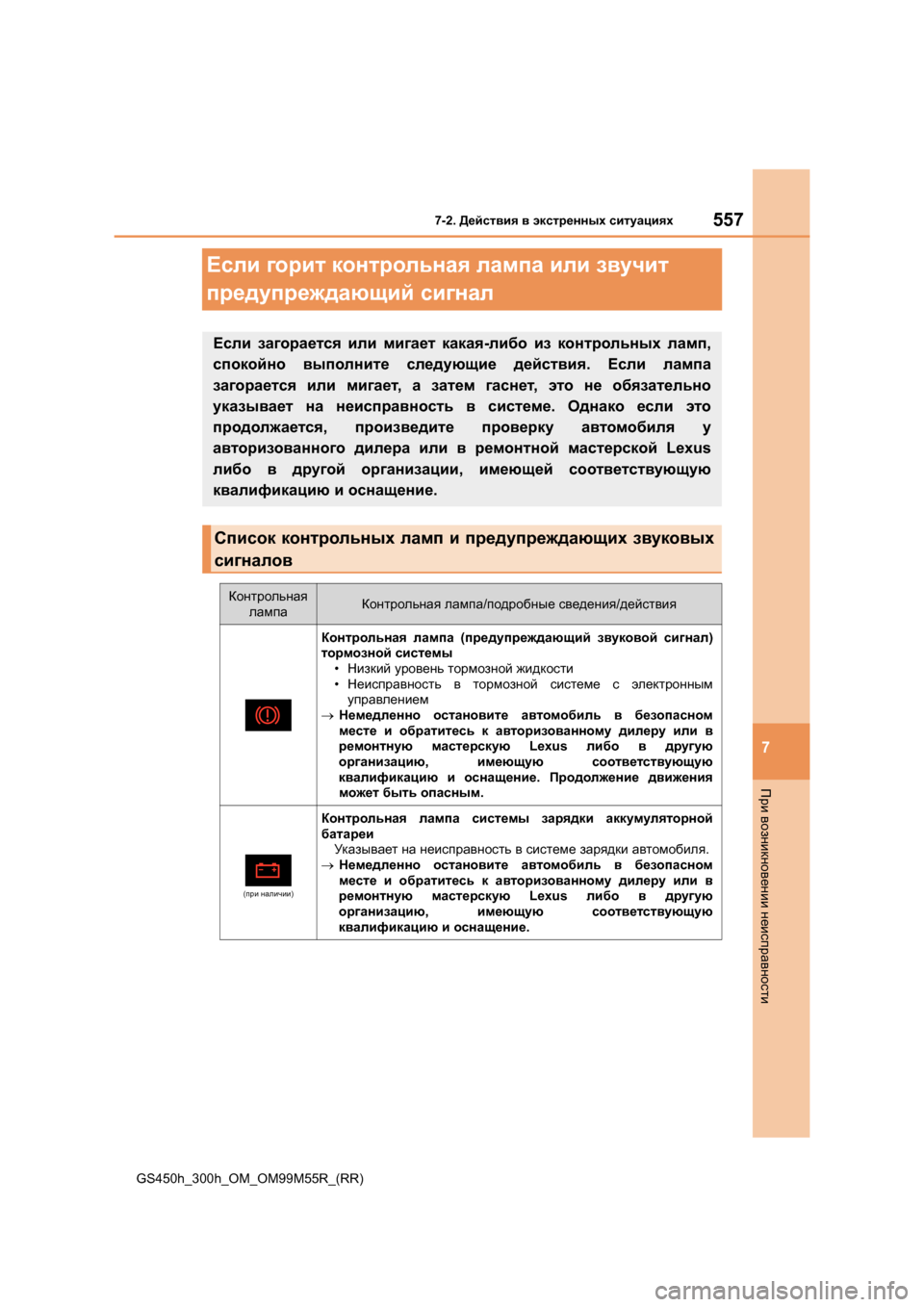

Если горит контрольная лампа или звучит
предупреждающий сигнал
Если загорается или мигает какая -либо из контрольных ламп ,
спокойно выполните следующие действия . Если лампа
загорается или мигает , а затем гаснет , это не обязательно
указывает на неисправность в системе . Однако если это
продолжается , произведите проверку автомобиля у
авторизованного дилера или в ремонтной мастерской Lexus
либо в другой организации , имеющей соответствующую
квалификацию и оснащение .
Список контрольных ламп и предупреждающих звуковых
сигналов
Контрольная
лампаКонтрольная лампа /подробные сведения /действия
Контрольная лампа (предупреждающий звуковой сигнал )
тормозной системы
• Низкий уровень тормозной жидкости
• Неисправность в тормозной системе с электронным
управлением
→ Немедленно остановите автомобиль в безопасном
месте и обратитесь к авторизованному дилеру или в
ремонтную мастерскую Lexus либо в другую
организацию , имеющую соответствующую
квалификацию и оснащение . Продолжение движения
может быть опасным .
(при наличии )
Контрольная лампа системы зарядки аккумуляторной
батареи Ук азыва ет на неисправность в системе зарядки автомобиля .
→ Немедленно остановите автомобиль в безопасном
месте и обратитесь к авторизованному дилеру или в
ремонтную мастерскую Lexus либо в другую
организацию , имеющую соответствующую
квалификацию и оснащение .

5587-2. Действия в экстренных ситуациях
GS450h_300h_OM_OM99M55R_(RR)

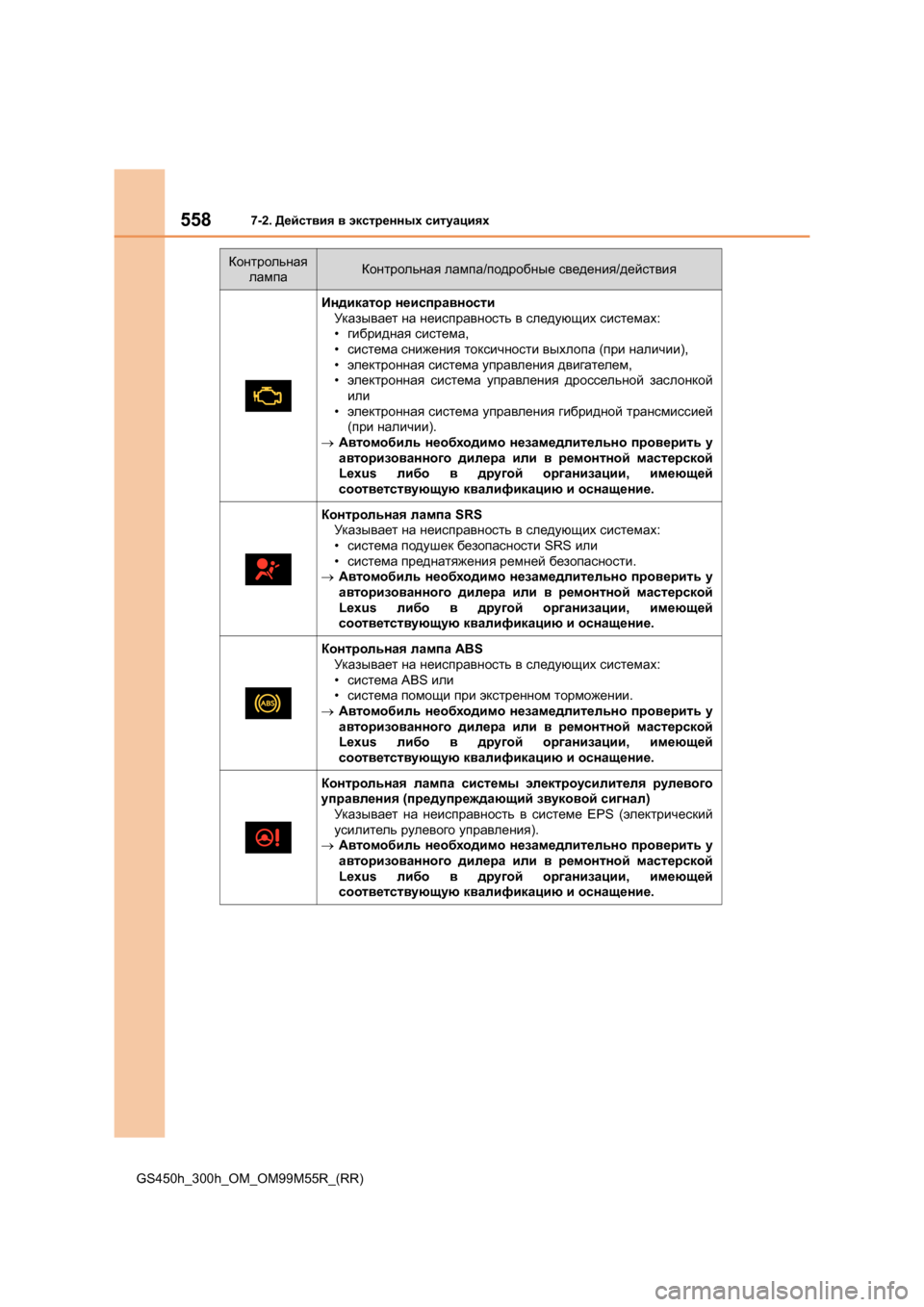

Индикатор неисправности
Ук азыва ет на неисправность в следующих системах :
• гибридная система ,
• система снижения токсичности выхлопа (при наличии ),
• электронная система управления двигателем ,
• электронная система управления дроссельной заслонкой
или
• электронная система управления гибридной трансмиссией
( при наличии ).
→ Автомобиль необходимо незамедлительно проверить у
авторизованного дилера или в ремонтной мастерской
Lexus либо в другой организации , имеющей
соответствующую квалификацию и оснащение .
Контрольная лампа SRS
Ук азыва ет на неисправность в следующих системах :
• система подушек безопасности SRS или
• система преднатяжения ремней безопасности .
→ Автомобиль необходимо незамедлительно проверить у
авторизованного дилера или в ремонтной мастерской
Lexus либо в другой организации , имеющей
соответствующую квалификацию и оснащение .
Контрольная лампа ABS
Ук азыва ет на неисправность в следующих системах :
• система ABS или
• система помощи при экстренном торможении .
→ Автомобиль необходимо незамедлительно проверить у
авторизованного дилера или в ремонтной мастерской
Lexus либо в другой организации , имеющей
соответствующую квалификацию и оснащение .
Контрольная лампа системы электроусилителя рулевого
управления (предупреждающий звуковой сигнал )
Ук азыва ет на неисправность в системе EPS (электрический
усилитель рулевого управления ).
→ Автомобиль необходимо незамедлительно проверить у
авторизованного дилера или в ремонтной мастерской
Lexus либо в другой организации , имеющей
соответствующую квалификацию и оснащение .
Контрольная
лампаКонтрольная лампа /подробные сведения /действия

5597-2. Действия в экстренных ситуациях
7
При возникновении неисправности
GS450h_300h_OM_OM99M55R_(RR)
( мигание )
( при наличии )

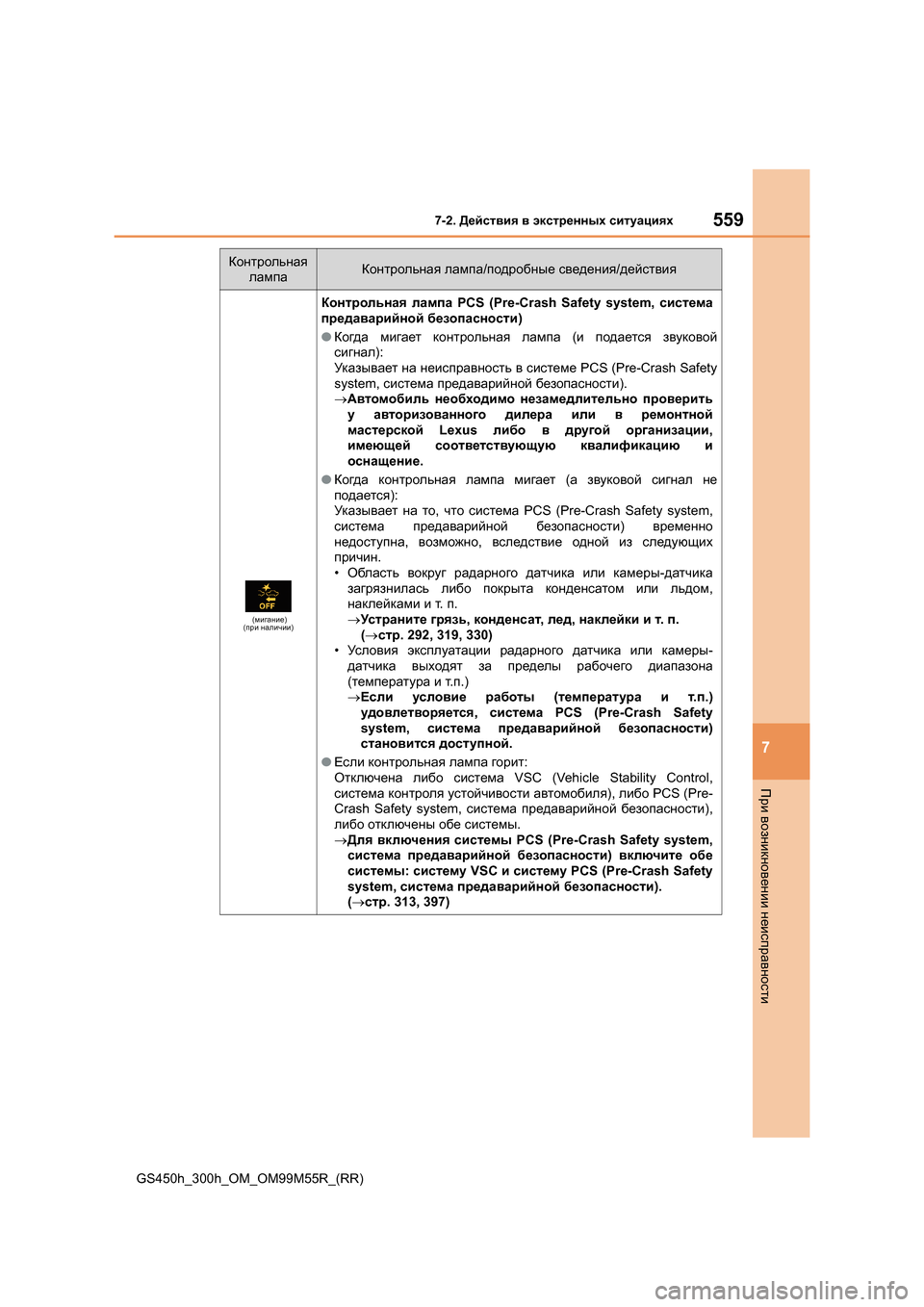

Контрольная лампа PCS (Pre-Crash Safety system, система
предаварийной безопасности )
● Когда мигает контрольная лампа (и подается звуковой
сигнал ):
Ук азыва ет на неисправность в системе PCS (Pre-Crash Safety
system, система предаварийной безопасности ).
→ Автомобиль необходимо незамедлительно проверить
у авторизованного дилера или в ремонтной
мастерской Lexus либо в другой организации ,
имеющей соответствующую квалификацию и
оснащение .
● Когда контрольная лампа мигает (а звуковой сигнал не
подается ):
Ук азыва ет на то , что система PCS (Pre-Crash Safety system,
система предаварийной безопасности ) временно
недоступна , возможно , вследствие одной из следующих
причин .
• Область вокруг радарного датчика или камеры -датчика
загрязнилась либо покрыта конденсатом или льдом ,
наклейками и т . п.
→ Ус т р а н и т е грязь , конденсат , лед , наклейки и т . п .
( → стр . 292, 319, 330)
• Ус л о в и я эксплуатации радарного датчика или камеры -
датчика выходят за пределы рабочего диапазона
( температура и т .п .)
→ Если условие работы (температура и т.п .)
удовлетворяется , система PCS (Pre-Crash Safety
system, система предаварийной безопасности )
становится доступной .
● Если контрольная лампа горит :
Отключена либо система VSC (Vehicle Stability Control,
система контроля устойчивости автомобиля ), либо PCS (Pre-
Crash Safety system, система предаварийной безопасности ),
либо отключены обе системы .
→ Для включения системы PCS (Pre-Crash Safety system,
система предаварийной безопасности ) включите обе
системы : систему VSC и систему PCS (Pre-Crash Safety
system, система предаварийной безопасности ).
( → стр . 313, 397)
Контрольная
лампаКонтрольная лампа /подробные сведения /действия

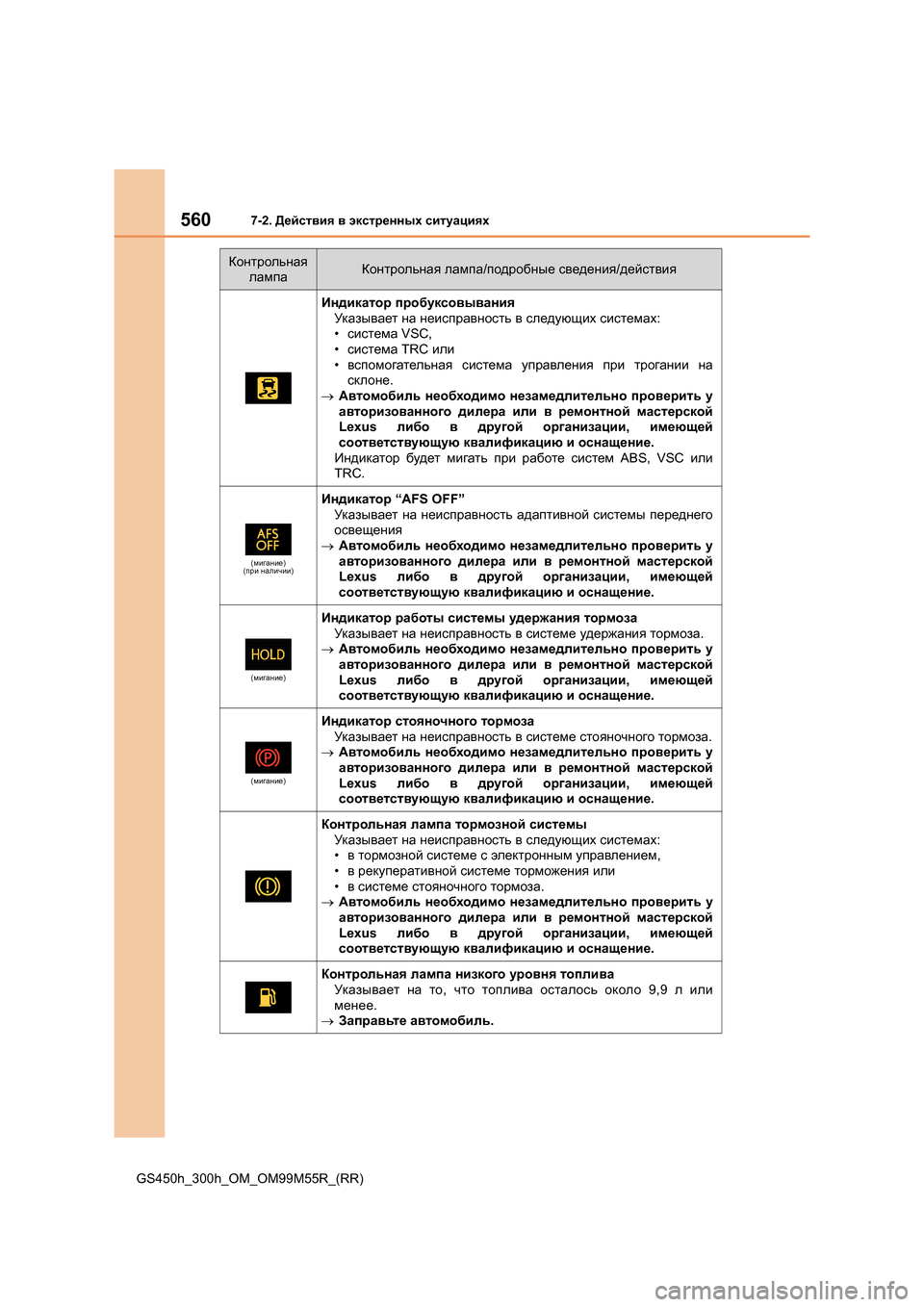

5607-2. Действия в экстренных ситуациях
GS450h_300h_OM_OM99M55R_(RR)
Индикатор пробуксовывания
Ук азыва ет на неисправность в следующих системах :
• система VSC,
• система TRC или
• вспомогательная система управления при трогании на
склоне .
→ Автомобиль необходимо незамедлительно проверить у
авторизованного дилера или в ремонтной мастерской
Lexus либо в другой организации , имеющей
соответствующую квалификацию и оснащение .
Индикатор будет мигать при работе систем ABS, VSC или
TRC.
( мигание )
( при наличии )
Индикатор “AFS OFF”
Ук азыва ет на неисправность адаптивной системы переднего
освещения
→ Автомобиль необходимо незамедлительно проверить у
авторизованного дилера или в ремонтной мастерской
Lexus либо в другой организации , имеющей
соответствующую квалификацию и оснащение .
(мигание )
Индикатор работы системы удержания тормоза
Ук азыва ет на неисправность в системе удержания тормоза .
→ Автомобиль необходимо незамедлительно проверить у
авторизованного дилера или в ремонтной мастерской
Lexus либо в другой организации , имеющей
соответствующую квалификацию и оснащение .
(мигание )
Индикатор стояночного тормоза
Ук азыва ет на неисправность в системе стояночного тормоза .
→ Автомобиль необходимо незамедлительно проверить у
авторизованного дилера или в ремонтной мастерской
Lexus либо в другой организации , имеющей
соответствующую квалификацию и оснащение .
Контрольная лампа тормозной системы
Ук азыва ет на неисправность в следующих системах :
• в тормозной системе с электронным управлением ,
• в рекуперативной системе торможения или
• в системе стояночного тормоза .
→ Автомобиль необходимо незамедлительно проверить у
авторизованного дилера или в ремонтной мастерской
Lexus либо в другой организации , имеющей
соответствующую квалификацию и оснащение .
Контрольная лампа низкого уровня топлива
Ук азывает на то , что топлива осталось около 9,9 л или
менее .
→ Заправьте автомобиль .
Контрольная
лампаКонтрольная лампа /подробные сведения /действия
