5517-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS450h_300h_OM_OM99M53M_(EM)
Entfernen Sie die mittlere Gepäckmatte. (→S. 416)
Entfernen Sie den Abstandhalter
und nehmen Sie die Wagenheber-
kurbel von der Rückseite der
Gepäckmatte ab.
Nehmen Sie den Wagenheber her-
aus. Festziehen
Lösen
Entfernen Sie die mittlere Gepäckmatte. ( →S. 416)
Lösen Sie die mittige Befestigungs-
vorrichtung, mit der das Reserverad
gesichert ist.
Herausnehmen des Wagenhebers und der Wagenheberkurbel
1
2
3
1
2
Herausnehmen des Reserverads
1
2
WA R N U N G
■Beim Verstauen des Reserverads
Achten Sie darauf, sich nicht die Finger oder andere Körperteile zwischen Reserverad und
Karosserie einzuklemmen.

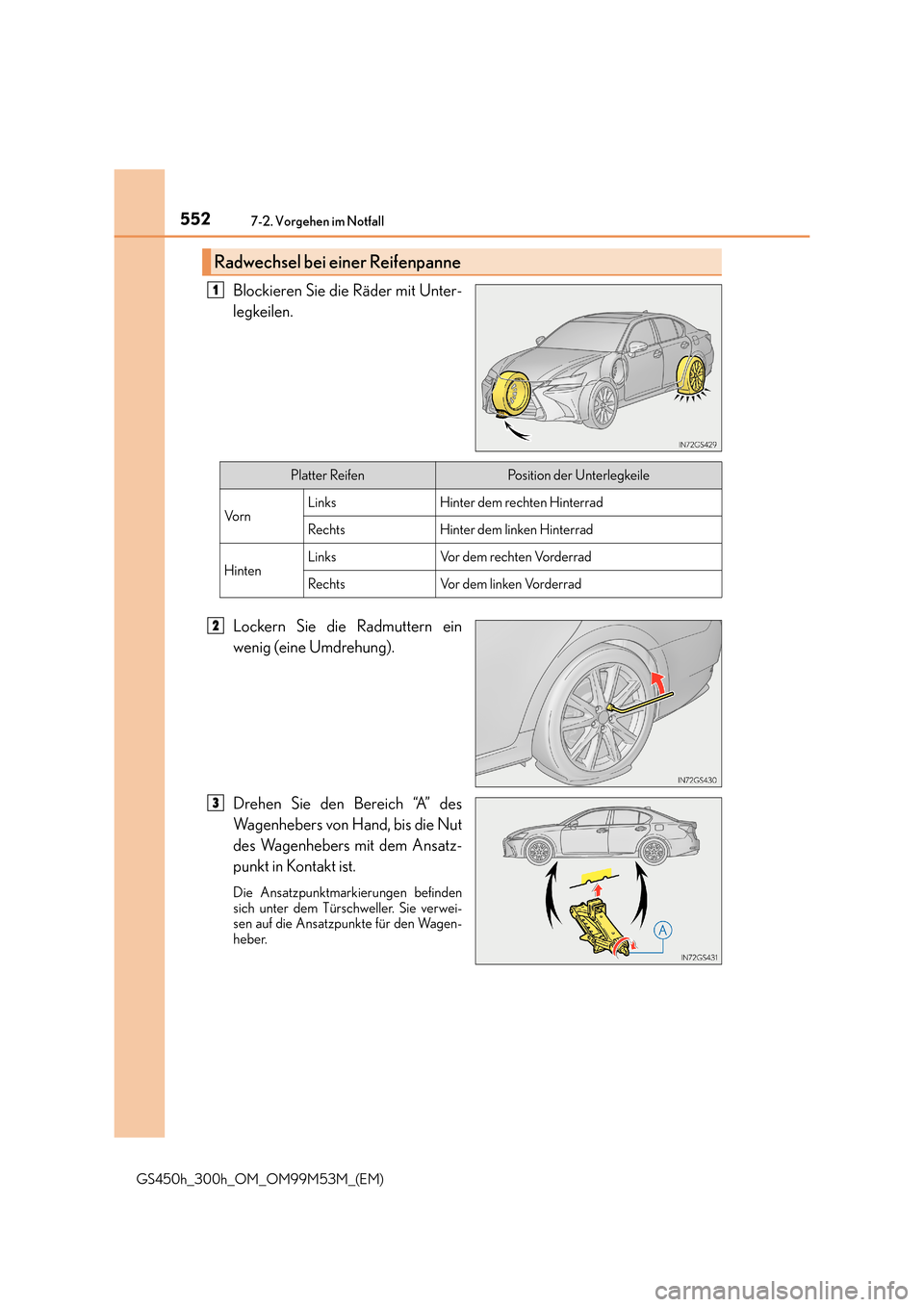

5527-2. Vorgehen im Notfall
GS450h_300h_OM_OM99M53M_(EM)
Blockieren Sie die Räder mit Unter-
legkeilen.
Lockern Sie die Radmuttern ein
wenig (eine Umdrehung).
Drehen Sie den Bereich “A” des
Wagenhebers von Hand, bis die Nut
des Wagenhebers mit dem Ansatz-
punkt in Kontakt ist.
Die Ansatzpunktmarkierungen befinden
sich unter dem Türschweller. Sie verwei-
sen auf die Ansatzpunkte für den Wagen-
heber.
Radwechsel bei einer Reifenpanne
1
Platter ReifenPosition der Unterlegkeile
Vo r nLinksHinter dem rechten Hinterrad
RechtsHinter dem linken Hinterrad
HintenLinksVor dem rechten Vorderrad
RechtsVor dem linken Vorderrad
2
3

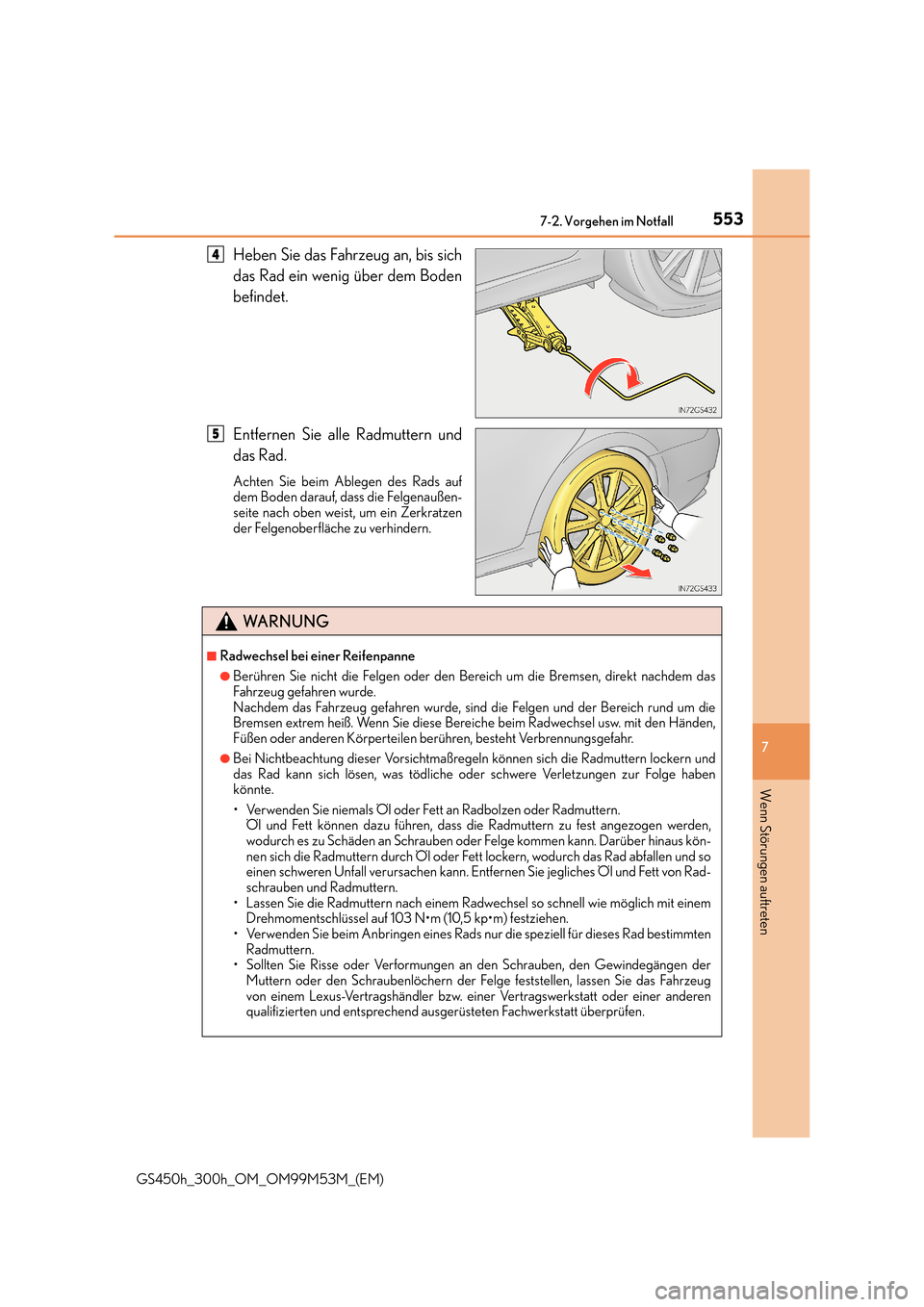

5537-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS450h_300h_OM_OM99M53M_(EM)
Heben Sie das Fahrzeug an, bis sich
das Rad ein wenig über dem Boden
befindet.
Entfernen Sie alle Radmuttern und
das Rad.
Achten Sie beim Ablegen des Rads auf
dem Boden darauf, dass die Felgenaußen-
seite nach oben weist, um ein Zerkratzen
der Felgenoberfläche zu verhindern.
4
5
WA R N U N G
■Radwechsel bei einer Reifenpanne
●Berühren Sie nicht die Felgen oder den Bereich um die Bremsen, direkt nachdem das
Fahrzeug gefahren wurde.
Nachdem das Fahrzeug gefahren wurde, sind die Felgen und der Bereich rund um die
Bremsen extrem heiß. Wenn Sie diese Bereiche beim Radwechsel usw. mit den Händen,
Füßen oder anderen Körperteilen berühren, besteht Verbrennungsgefahr.
●Bei Nichtbeachtung dieser Vorsichtmaßregeln können sich die Radmuttern lockern und
das Rad kann sich lösen, was tödliche oder schwere Verletzungen zur Folge haben
könnte.
• Verwenden Sie niemals Öl oder Fett an Radbolzen oder Radmuttern. Öl und Fett können dazu führen, dass die Radmuttern zu fest angezogen werden,
wodurch es zu Schäden an Schrauben oder Felge kommen kann. Darüber hinaus kön-
nen sich die Radmuttern durch Öl oder Fett lockern, wodurch das Rad abfallen und so
einen schweren Unfall verursachen kann. Entfernen Sie jegliches Öl und Fett von Rad-
schrauben und Radmuttern.
• Lassen Sie die Radmuttern nach einem Radwechsel so schnell wie möglich mit einem Drehmomentschlüssel auf 103 N•m (10,5 kp•m) festziehen.
• Verwenden Sie beim Anbringen eines Rads nur die speziell für dieses Rad bestimmten
Radmuttern.
• Sollten Sie Risse oder Verformungen an den Schrauben, den Gewindegängen der Muttern oder den Schraubenlöchern der Felge feststellen, lassen Sie das Fahrzeug
von einem Lexus-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen
qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.

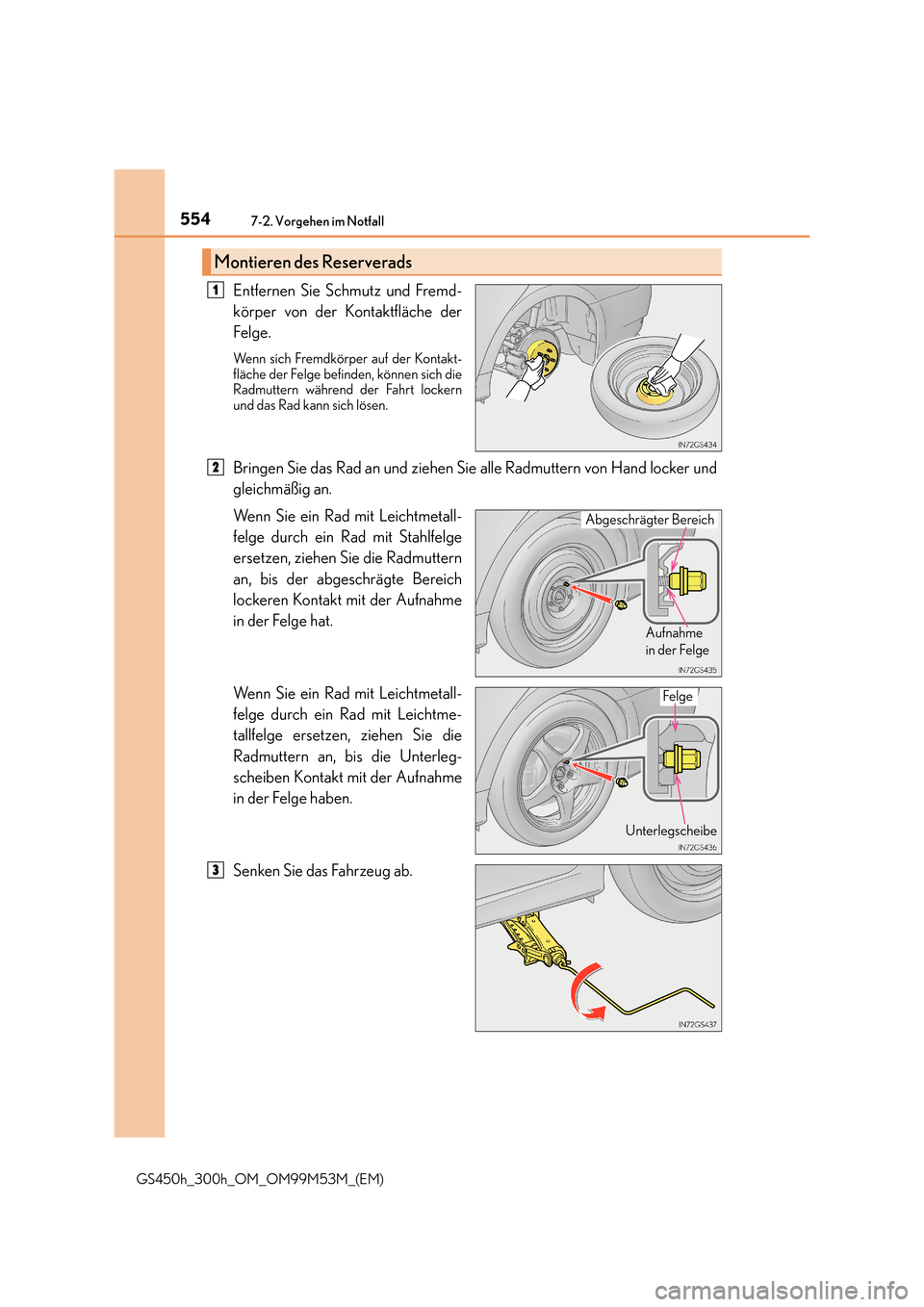

5547-2. Vorgehen im Notfall
GS450h_300h_OM_OM99M53M_(EM)
Entfernen Sie Schmutz und Fremd-
körper von der Kontaktfläche der
Felge.
Wenn sich Fremdkörper auf der Kontakt-
fläche der Felge befinden, können sich die
Radmuttern während der Fahrt lockern
und das Rad kann sich lösen.
Bringen Sie das Rad an und ziehen Sie alle Radmuttern von Hand locker und
gleichmäßig an.
Wenn Sie ein Rad mit Leichtmetall-
felge durch ein Rad mit Stahlfelge
ersetzen, ziehen Sie die Radmuttern
an, bis der abgeschrägte Bereich
lockeren Kontakt mit der Aufnahme
in der Felge hat.
Wenn Sie ein Rad mit Leichtmetall-
felge durch ein Rad mit Leichtme-
tallfelge ersetzen, ziehen Sie die
Radmuttern an, bis die Unterleg-
scheiben Kontakt mit der Aufnahme
in der Felge haben.
Senken Sie das Fahrzeug ab.
Montieren des Reserverads
1
2
Aufnahme
in der Felge
Abgeschrägter Bereich
Felge
Unterlegscheibe
3

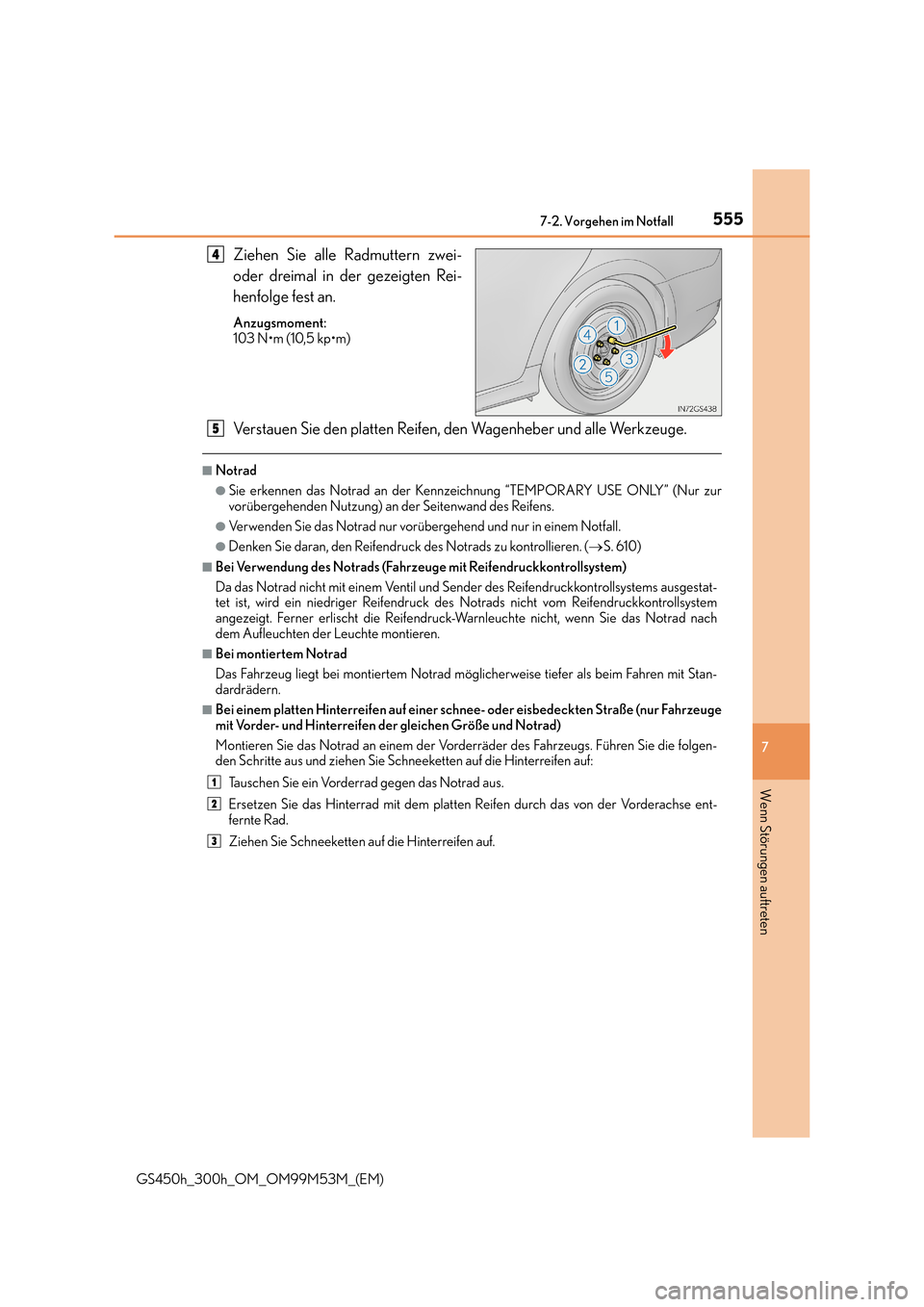

5557-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS450h_300h_OM_OM99M53M_(EM)
Ziehen Sie alle Radmuttern zwei-
oder dreimal in der gezeigten Rei-
henfolge fest an.
Anzugsmoment:
103 N•m (10,5 kp•m)
Verstauen Sie den platten Reifen, den Wagenheber und alle Werkzeuge.
■Notrad
●Sie erkennen das Notrad an der Kennzeichnung “TEMPORARY USE ONLY” (Nur zur
vorübergehenden Nutzung) an der Seitenwand des Reifens.
●Verwenden Sie das Notrad nur vorübergehend und nur in einem Notfall.
●Denken Sie daran, den Reifendruck des Notrads zu kontrollieren. (→S. 610)
■Bei Verwendung des Notrads (Fahrzeu ge mit Reifendruckkontrollsystem)
Da das Notrad nicht mit einem Ventil und Sender des Reifendruckkontrollsystems ausgestat-
tet ist, wird ein niedriger Reifendruck des Notrads nicht vom Reifendruckkontrollsystem
angezeigt. Ferner erlischt die Reifendruck-Warnleuchte nicht, wenn Sie das Notrad nach
dem Aufleuchten der Leuchte montieren.
■Bei montiertem Notrad
Das Fahrzeug liegt bei montiertem Notrad möglicherweise tiefer als beim Fahren mit Stan-
dardrädern.
■Bei einem platten Hinterreifen auf einer schnee - oder eisbedeckten Straße (nur Fahrzeuge
mit Vorder- und Hinterreifen der gleichen Größe und Notrad)
Montieren Sie das Notrad an einem der Vorderräder des Fahrzeugs. Führen Sie die folgen-
den Schritte aus und ziehen Sie Schneeketten auf die Hinterreifen auf:
Tauschen Sie ein Vorderrad gegen das Notrad aus.
Ersetzen Sie das Hinterrad mit dem platten Reifen durch das von der Vorderachse ent-
fernte Rad.
Ziehen Sie Schneeketten auf die Hinterreifen auf.
4
5
1
2
3

5567-2. Vorgehen im Notfall
GS450h_300h_OM_OM99M53M_(EM)

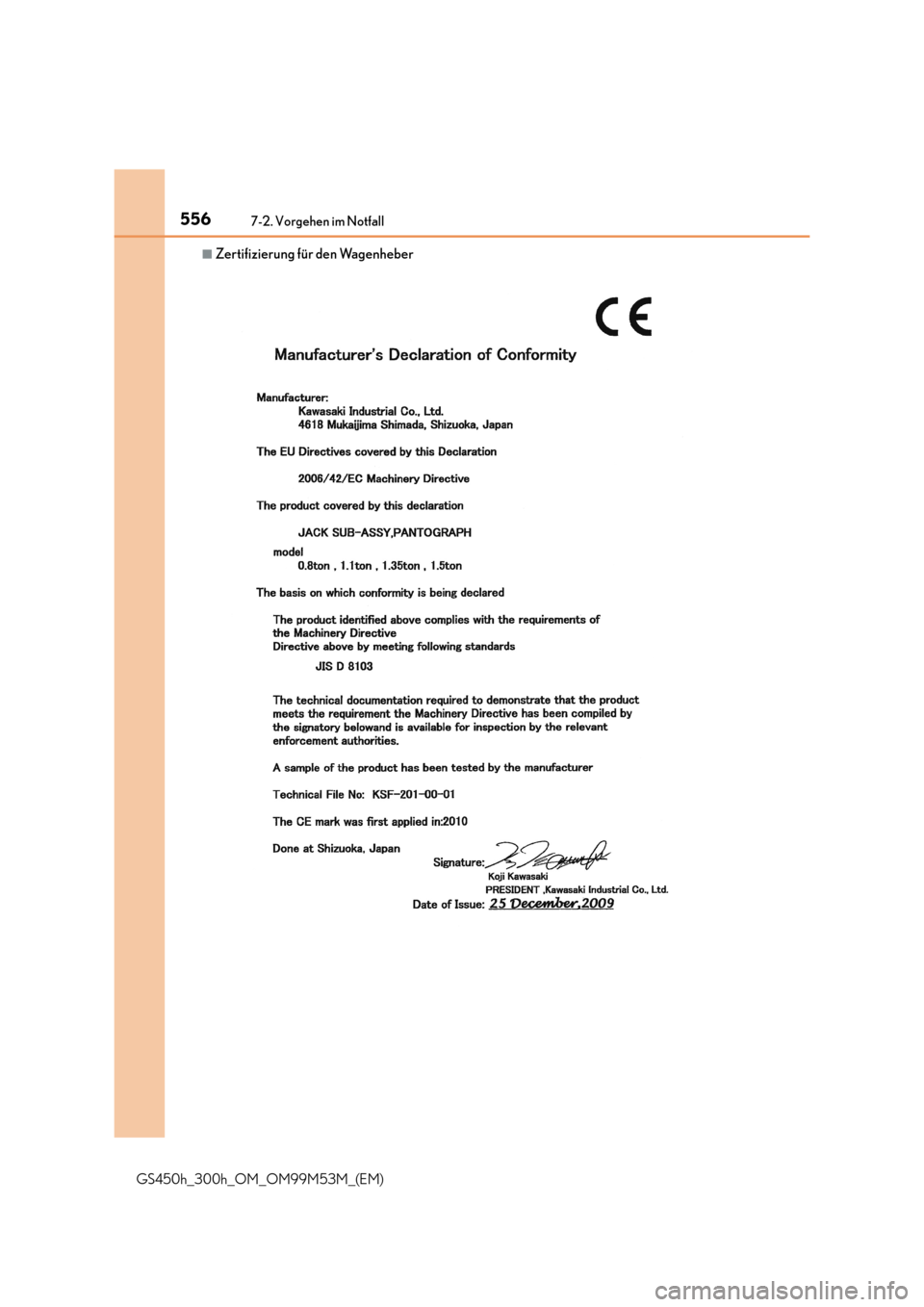

■Zertifizierung für den Wagenheber

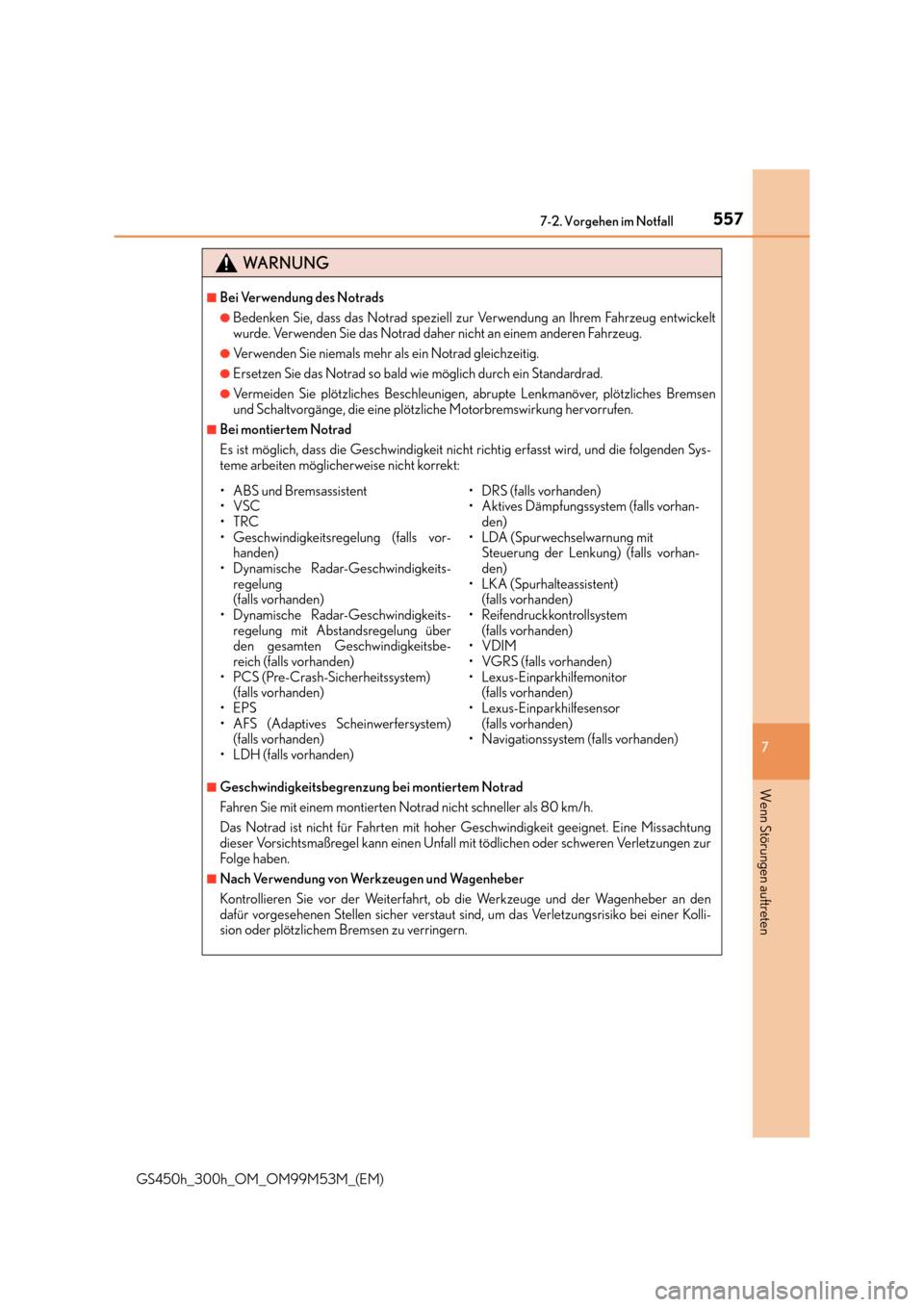

5577-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS450h_300h_OM_OM99M53M_(EM)
WA R N U N G
■Bei Verwendung des Notrads
●Bedenken Sie, dass das Notrad speziell zur Verwendung an Ihrem Fahrzeug entwickelt
wurde. Verwenden Sie das Notrad daher nicht an einem anderen Fahrzeug.
●Verwenden Sie niemals mehr als ein Notrad gleichzeitig.
●Ersetzen Sie das Notrad so bald wie möglich durch ein Standardrad.
●Vermeiden Sie plötzliches Beschleunigen, abrupte Lenkmanöver, plötzliches Bremsen
und Schaltvorgänge, die eine plötzliche Motorbremswirkung hervorrufen.
■Bei montiertem Notrad
Es ist möglich, dass die Geschwindigkeit nicht richtig erfasst wird, und die folgenden Sys-
teme arbeiten möglicherweise nicht korrekt:
■Geschwindigkeitsbegrenzung bei montiertem Notrad
Fahren Sie mit einem montierten Notrad nicht schneller als 80 km/h.
Das Notrad ist nicht für Fahrten mit hoher Geschwindigkeit geeignet. Eine Missachtung
dieser Vorsichtsmaßregel kann einen Unfall mit tödlichen oder schweren Verletzungen zur
Fol ge h aben.
■Nach Verwendung von Werkzeugen und Wagenheber
Kontrollieren Sie vor der Weiterfahrt, ob die Werkzeuge und der Wagenheber an den
dafür vorgesehenen Stellen sicher verstaut sind, um das Verletzungsrisiko bei einer Kolli-
sion oder plötzlichem Bremsen zu verringern.
• ABS und Bremsassistent
•VSC
•TRC
• Geschwindigkeitsregelung (falls vor-handen)
• Dynamische Radar-Geschwindigkeits-
regelung
(falls vorhanden)
• Dynamische Radar-Geschwindigkeits-
regelung mit Abstandsregelung über
den gesamten Geschwindigkeitsbe-
reich (falls vorhanden)
• PCS (Pre-Crash-Sicherheitssystem) (falls vorhanden)
•EPS
• AFS (Adaptives Scheinwerfersystem) (falls vorhanden)
• LDH (falls vorhanden) • DRS (falls vorhanden)
• Aktives Dämpfungssystem (falls vorhan-
den)
• LDA (Spurwechselwarnung mit Steuerung der Lenkung) (falls vorhan-
den)
• LKA (Spurhalteassistent) (falls vorhanden)
• Reifendruckkontrollsystem
(falls vorhanden)
•VDIM
• VGRS (falls vorhanden)
• Lexus-Einparkhilfemonitor (falls vorhanden)
• Lexus-Einparkhilfesensor
(falls vorhanden)
• Navigationssystem (falls vorhanden)

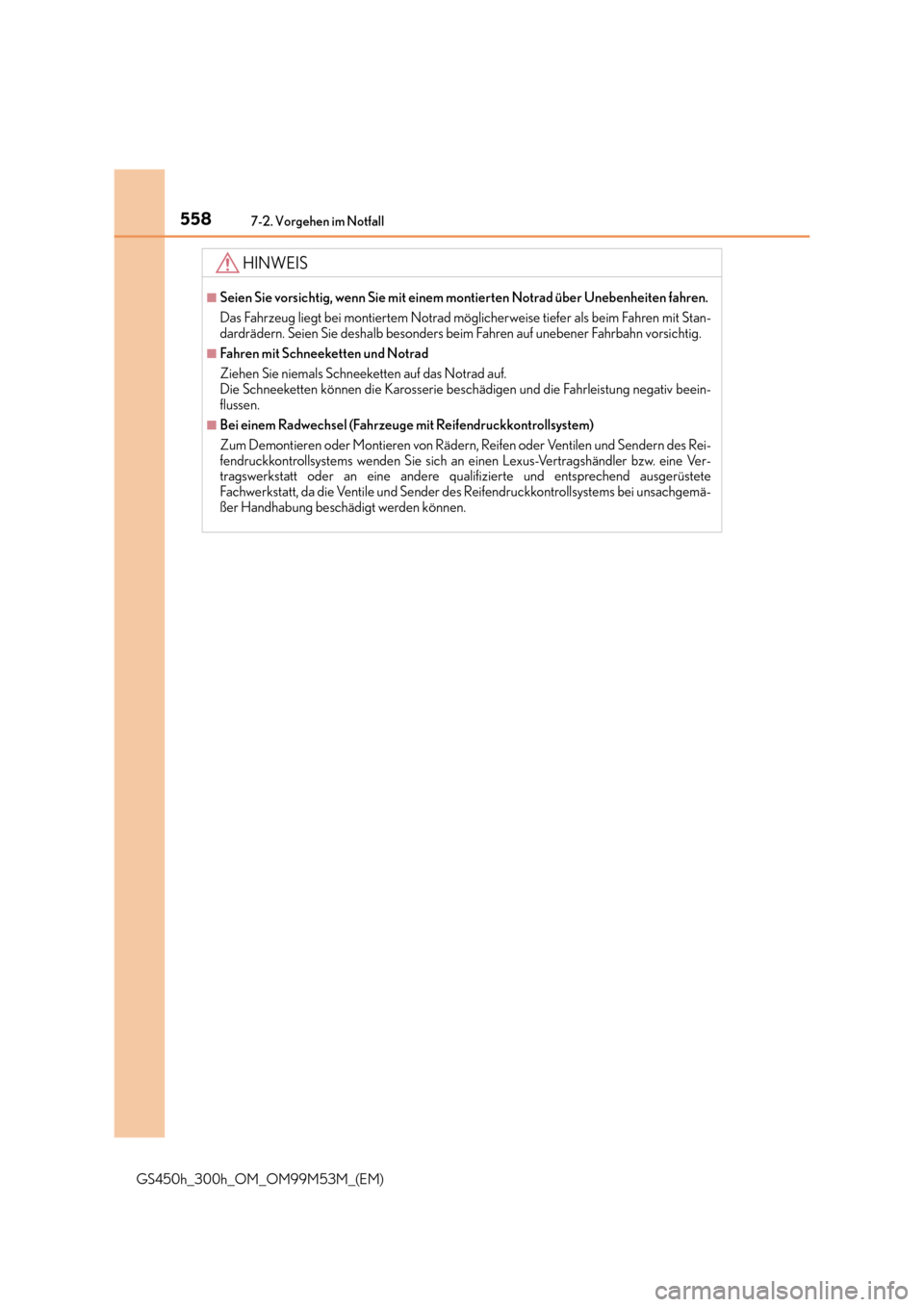

5587-2. Vorgehen im Notfall
GS450h_300h_OM_OM99M53M_(EM)
HINWEIS
■Seien Sie vorsichtig, wenn Sie mit einem montierten Notrad über Unebenheiten fahren.
Das Fahrzeug liegt bei montiertem Notrad möglicherweise tiefer als beim Fahren mit Stan-
dardrädern. Seien Sie deshalb besonders beim Fahren auf unebener Fahrbahn vorsichtig.
■Fahren mit Schneeketten und Notrad
Ziehen Sie niemals Schneeketten auf das Notrad auf.
Die Schneeketten können die Karosserie besc hädigen und die Fahrleistung negativ beein-
flussen.
■Bei einem Radwechsel (Fahrzeuge mit Reifendruckkontrollsystem)
Zum Demontieren oder Montieren von Rädern, Reifen oder Ventilen und Sendern des Rei-
fendruckkontrollsystems wenden Sie sich an einen Lexus-Vertragshändler bzw. eine Ver-
tragswerkstatt oder an eine andere qualifizierte und entsprechend ausgerüstete
Fachwerkstatt, da die Ventile und Sender des Reifendruckkontrollsystems bei unsachgemä-
ßer Handhabung beschädigt werden können.

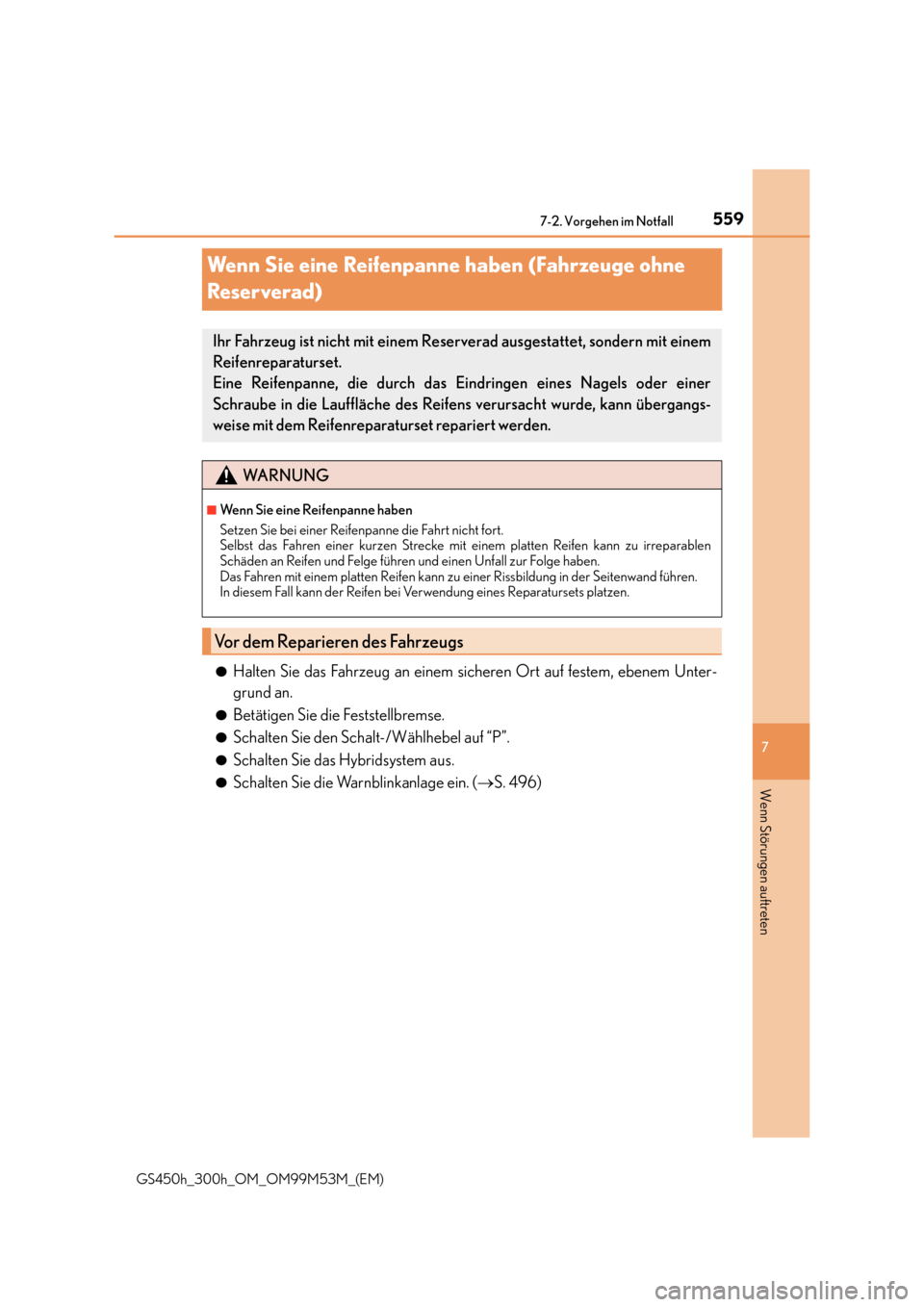

559
7
7-2. Vorgehen im Notfall
Wenn Störungen auftreten
GS450h_300h_OM_OM99M53M_(EM)
Wenn Sie eine Reifenpanne haben (Fahrzeuge ohne
Reser verad)
●Halten Sie das Fahrzeug an einem sicheren Ort auf festem, ebenem Unter-
grund an.
●Betätigen Sie die Feststellbremse.
●Schalten Sie den Scha
lt-/Wählhebel auf “P”.
●Schalten Sie das Hybridsystem aus.
●Schalten Sie die Warnblinkanlage ein. ( →S. 496)
Ihr Fahrzeug ist nicht mit einem Reserverad ausgestattet, sondern mit einem
Reifenreparaturset.
Eine Reifenpanne, die durch das Eindringen eines Nagels oder einer
Schraube in die Lauffläche des Reif ens verursacht wurde, kann übergangs-
weise mit dem Reifenreparaturset repariert werden.
WA R N U N G
■Wenn Sie eine Reifenpanne haben
Setzen Sie bei einer Reifenpanne die Fahrt nicht fort.
Selbst das Fahren einer kurzen Strecke mit einem platten Reifen kann zu irreparablen
Schäden an Reifen und Felge führen und einen Unfall zur Folge haben.
Das Fahren mit einem platten Reifen kann zu einer Rissbildung in der Seitenwand führen.
In diesem Fall kann der Reifen bei Verwendung eines Reparatursets platzen.
Vor dem Reparieren des Fahrzeugs

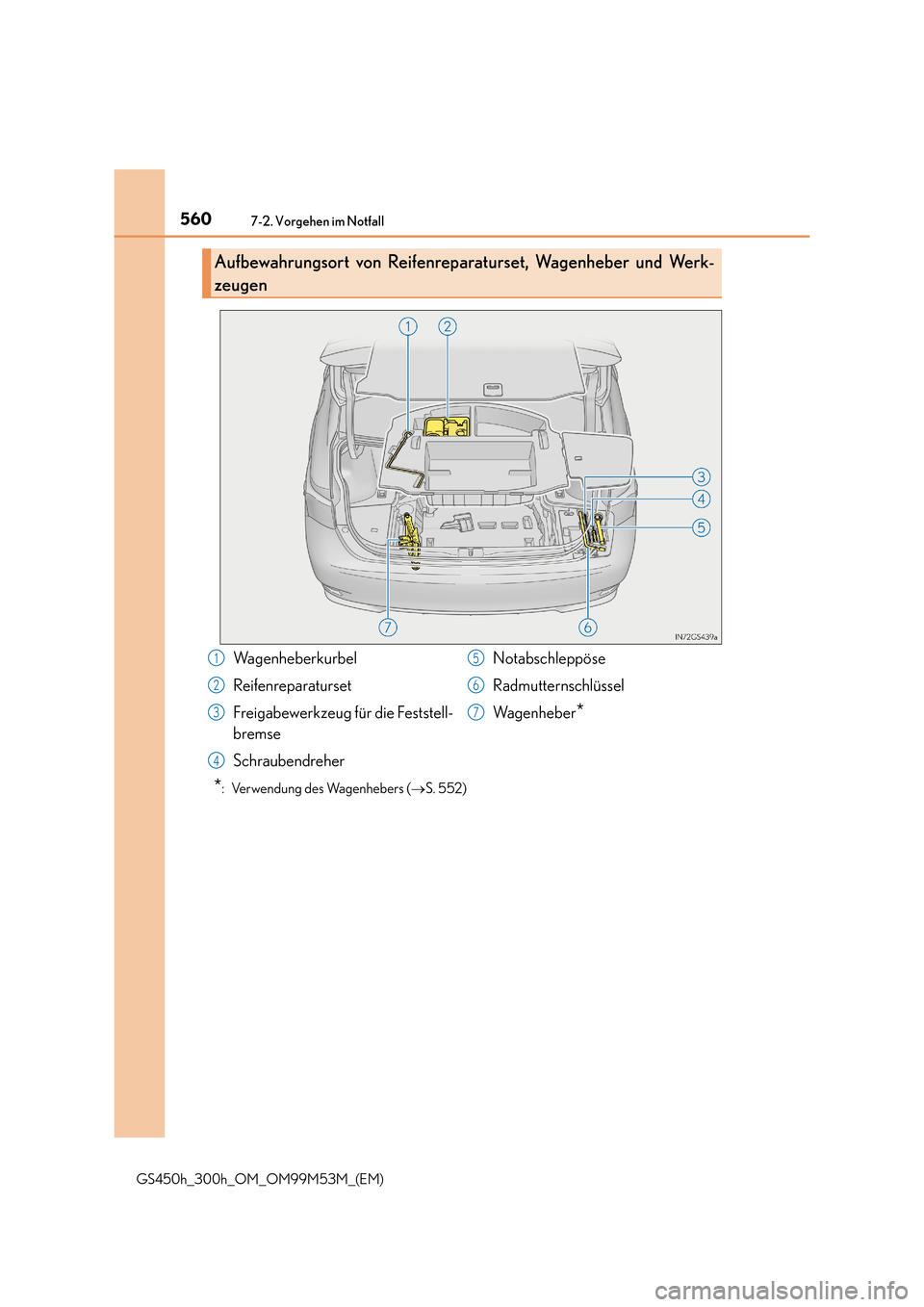

5607-2. Vorgehen im Notfall
GS450h_300h_OM_OM99M53M_(EM)
*: Verwendung des Wagenhebers (→S. 552)
Aufbewahrungsort von Reifenreparaturset, Wagenheber und Werk-
zeugen
Wagenheberkurbel
Reifenreparaturset
Freigabewerkzeug für die Feststell-
bremse
Schraubendreher Notabschleppöse
Radmutternschlüssel
Wa g e n h e b e r
*
1
2
3
4
5
6
7
