Lexus GS450h 2016 Navigationshandbuch (in German)

1
11
GS_Navi+MM_OM99M56M_(EM)
15.09.15 11:09
1
2
3
4
5 6
7
8 9

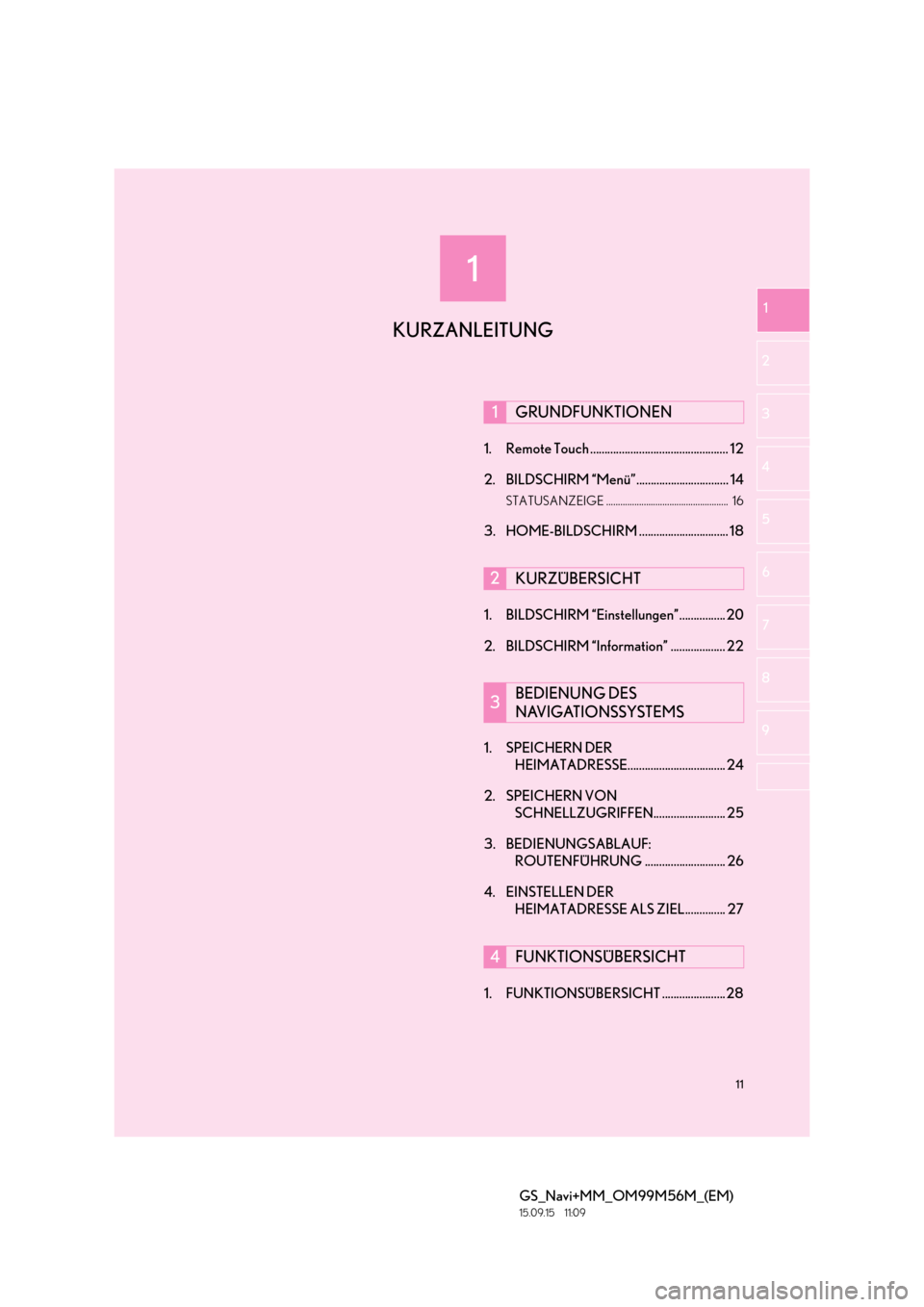

1. Remote Touch ................................................ 12
2. BILDSCHIRM “Menü”................................ 14
STATUSANZEIGE .................................................... 16
3. HOME-BILDSCHIRM ............................... 18
1. BILDSCHIRM “Einstellungen”................ 20
2. BILDSCHIRM “Information” ................... 22
1. SPEICHERN DER HEIMATADRESSE.................................. 24
2. SPEICHERN VON SCHNELLZUGRIFFEN......................... 25
3. BEDIENUNGSABLAUF: ROUTENFÜHRUNG ............................ 26
4. EINSTELLEN DER HEIMATADRESSE ALS ZIEL.............. 27
1. FUNKTIONSÜBERSICHT ......................28
1GRUNDFUNKTIONEN
2KURZÜBERSICHT
3BEDIENUNG DES
NAVIGATIONSSYSTEMS
4FUNKTIONSÜBERSICHT
KURZANLEITUNG

12
GS_Navi+MM_OM99M56M_(EM)
15.09.17 15:40
1. GRUNDFUNKTIONEN

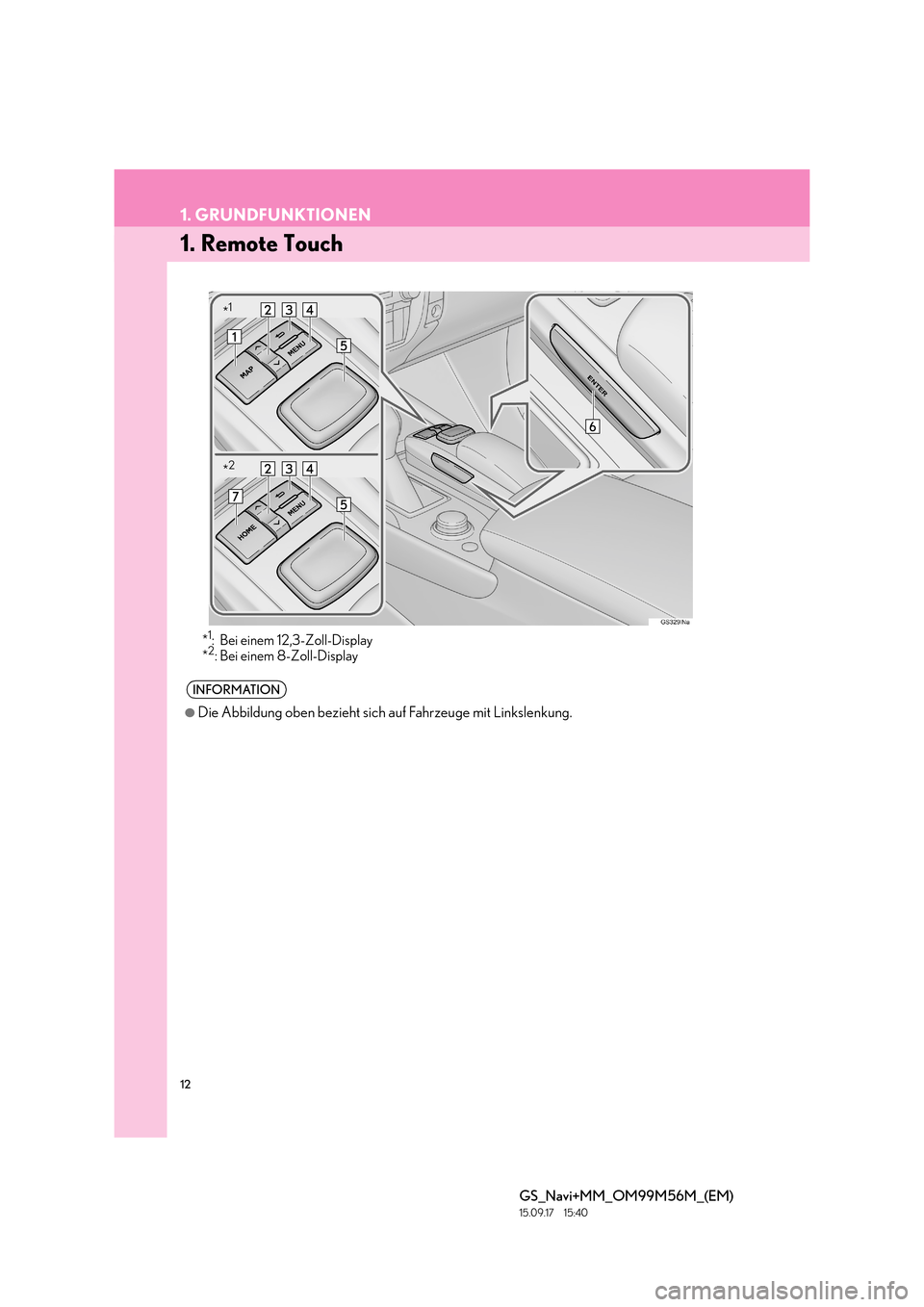

1. Remote Touch
*1: Bei einem 12,3-Zoll-Display
*2: Bei einem 8-Zoll-Display
INFORMATION
●
Die Abbildung oben bezieht sich auf Fahrzeuge mit Linkslenkung.
*1
*2

13
1. GRUNDFUNKTIONEN
KURZANLEITUNG
GS_Navi+MM_OM99M56M_(EM)
15.09.17 15:40

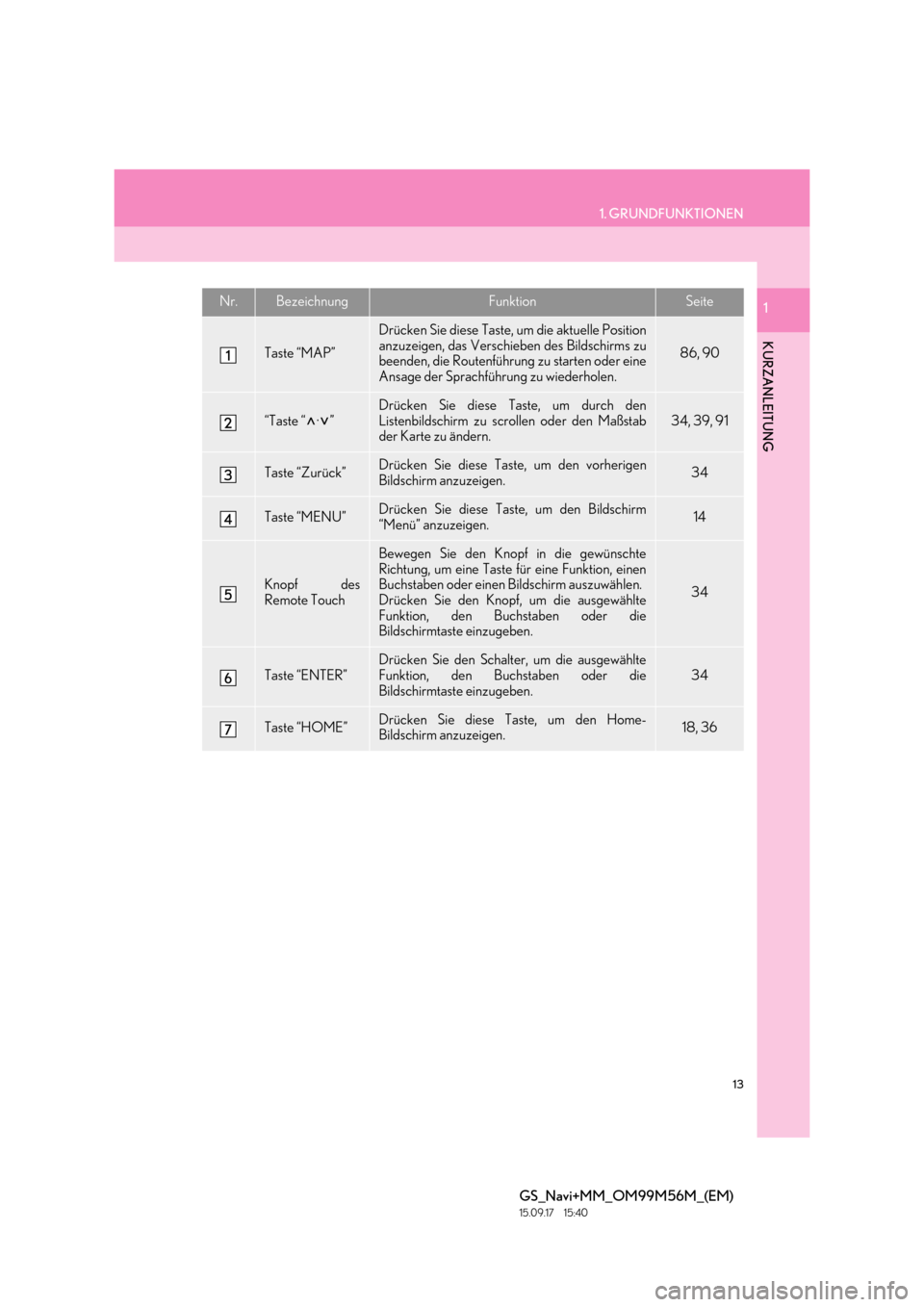

1Nr.BezeichnungFunktionSeite
Taste “MAP”
Drücken Sie diese Taste, um die aktuelle Position
anzuzeigen, das Verschieben des Bildschirms zu
beenden, die Routenführung zu starten oder eine
Ansage der Sprachführung zu wiederholen.
86, 90
“Taste “ · ”Drücken Sie diese Taste, um durch den
Listenbildschirm zu scrollen oder den Maßstab
der Karte zu ändern.34, 39, 91
Taste “Zurück”Drücken Sie diese Taste, um den vorherigen
Bildschirm anzuzeigen.34
Taste “MENU”Drücken Sie diese Tast e, um den Bildschirm
“Menü” anzuzeigen.14
Knopf des
Remote Touch
Bewegen Sie den Knopf in die gewünschte
Richtung, um eine Taste für eine Funktion, einen
Buchstaben oder einen Bildschirm auszuwählen.
Drücken Sie den Knopf, um die ausgewählte
Funktion, den Buchstaben oder die
Bildschirmtaste einzugeben.
34
Taste “ENTER”
Drücken Sie den Schalter, um die ausgewählte
Funktion, den Buchstaben oder die
Bildschirmtaste einzugeben.
34
Taste “HOME”Drücken Sie diese Taste, um den Home-
Bildschirm anzuzeigen.18, 36

14
1. GRUNDFUNKTIONEN
GS_Navi+MM_OM99M56M_(EM)
15.09.17 15:40

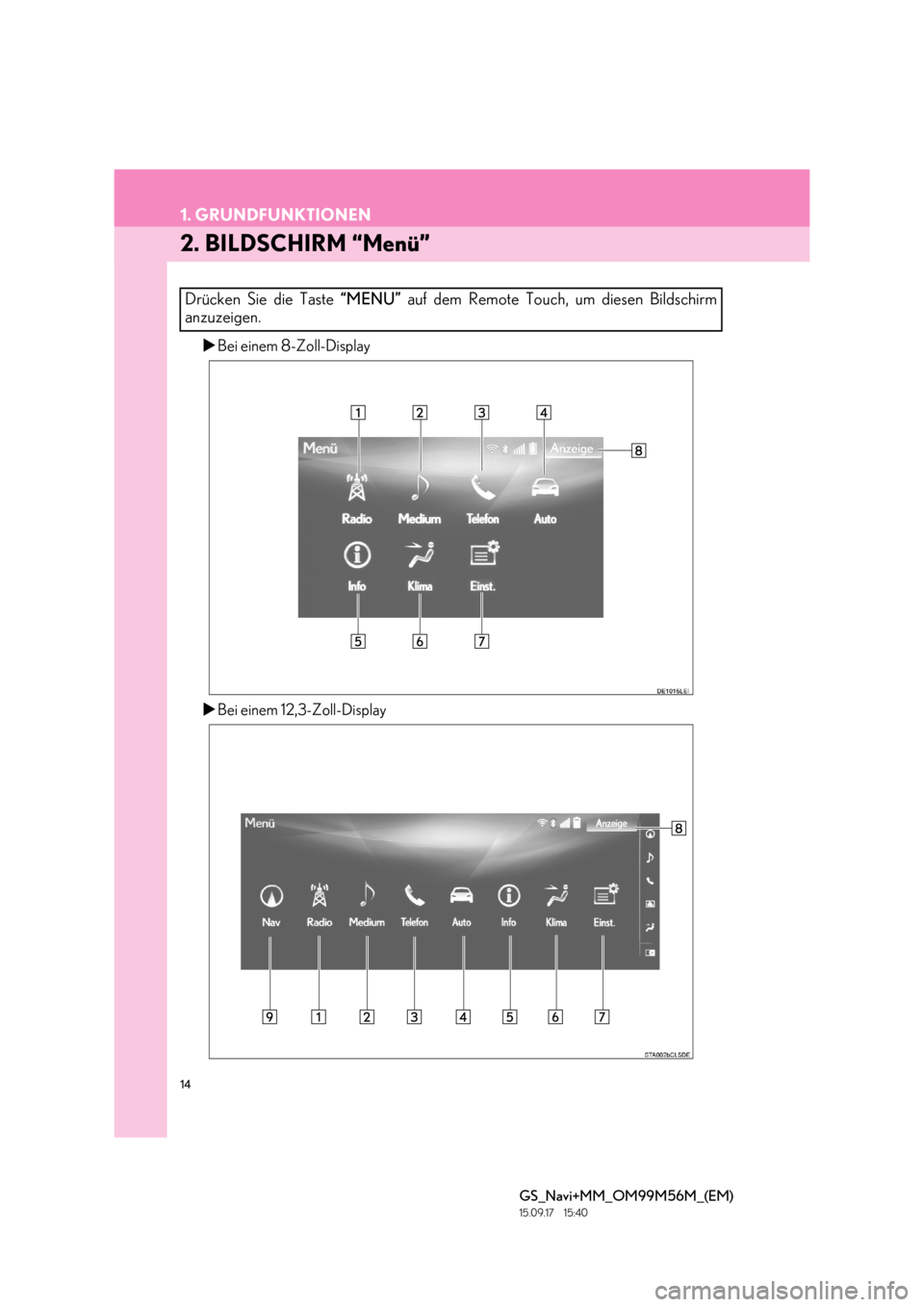

2. BILDSCHIRM “Menü”
XBei einem 8-Zoll-Display
X Bei einem 12,3-Zoll-Display
Drücken Sie die Taste “MENU” auf dem Remote Touch, um diesen Bildschirm
anzuzeigen.

15
1. GRUNDFUNKTIONEN
KURZANLEITUNG
GS_Navi+MM_OM99M56M_(EM)
15.09.17 15:40

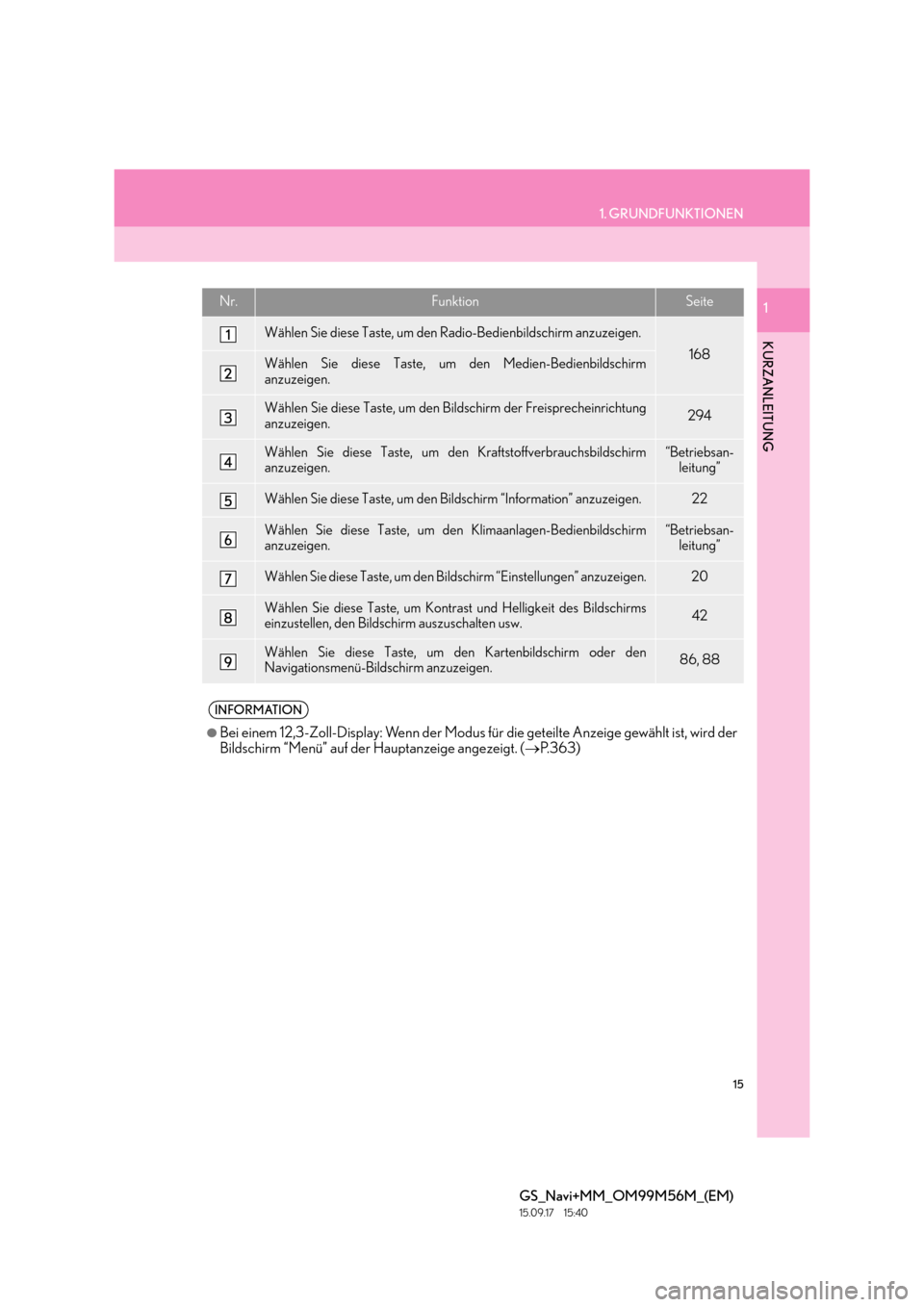

1Nr.FunktionSeite
Wählen Sie diese Taste, um den Radio-Bedienbildschirm anzuzeigen.
168Wählen Sie diese Taste, um den Medien-Bedienbildschirm
anzuzeigen.
Wählen Sie diese Taste, um den Bildschirm der Freisprecheinrichtung
anzuzeigen.294
Wählen Sie diese Taste, um den Kraftstoffverbrauchsbildschirm
anzuzeigen.“Betriebsan- leitung”
Wählen Sie diese Taste, um den Bildschirm “Information” anzuzeigen.22
Wählen Sie diese Taste, um de n Klimaanlagen-Bedienbildschirm
anzuzeigen.“Betriebsan- leitung”
Wählen Sie diese Taste, um den Bildschirm “Einstellungen” anzuzeigen.20
Wählen Sie diese Taste, um Kontrast und Helligkeit des Bildschirms
einzustellen, den Bildschirm auszuschalten usw.42
Wählen Sie diese Taste, um den Kartenbildschirm oder den
Navigationsmenü-Bildschirm anzuzeigen.86, 88
INFORMATION
●
Bei einem 12,3-Zoll-Display: Wenn der Modus für die geteilte Anzeige gewählt ist, wird der
Bildschirm “Menü” auf der Hauptanzeige angezeigt. ( →P.363)

16
1. GRUNDFUNKTIONEN
GS_Navi+MM_OM99M56M_(EM)
15.09.17 15:40

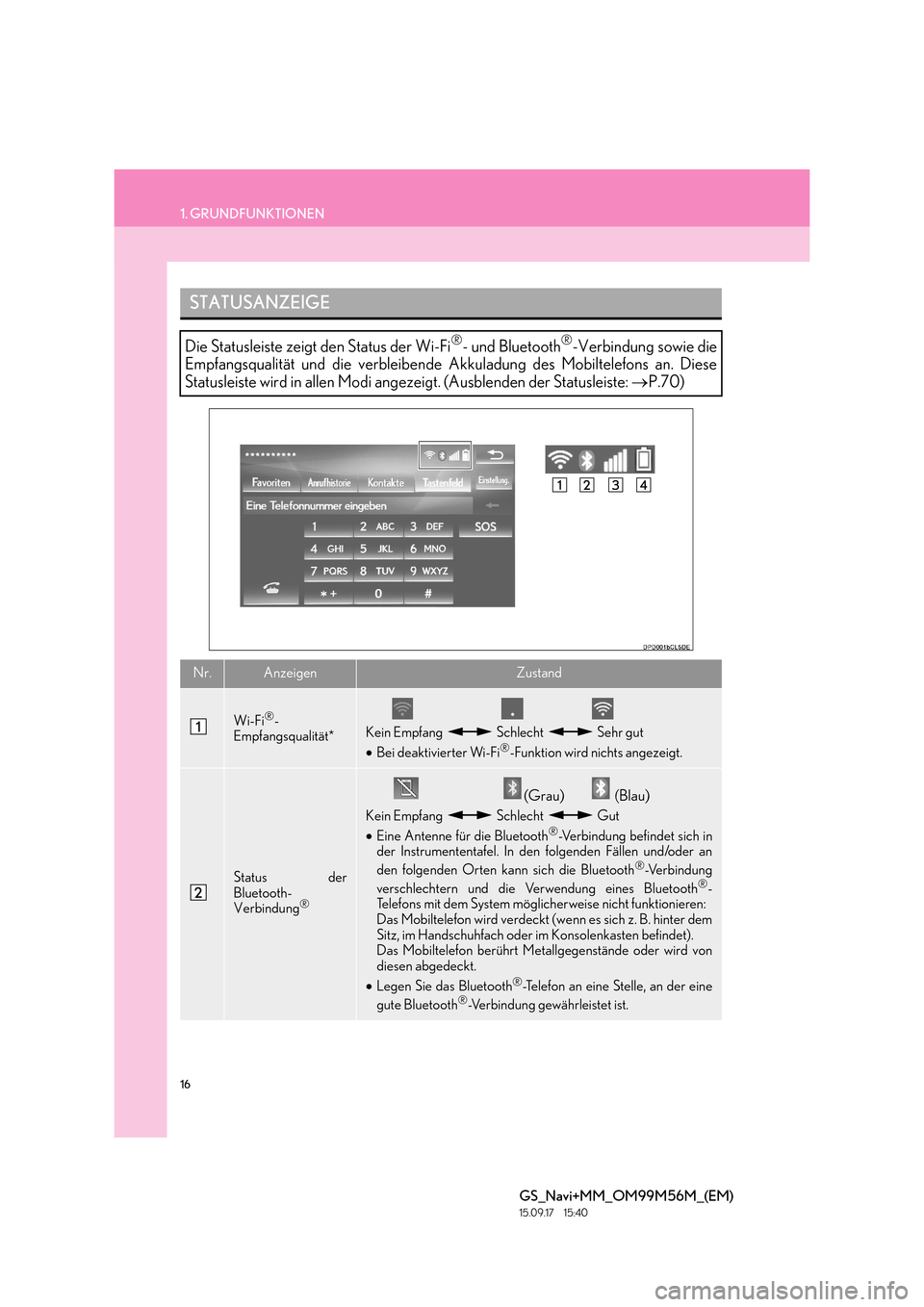

STATUSANZEIGE
Die Statusleiste zeigt den Status der Wi-Fi®- und Bluetooth®-Verbindung sowie die
Empfangsqualität und die verbleibende Akkuladung des Mobiltelefons an. Diese
Statusleiste wird in allen Modi ange zeigt. (Ausblenden der Statusleiste: →P.70)
Nr.AnzeigenZustand
Wi-Fi®-
Empfangsqualität*Kein Empfang Schlecht Sehr gut
• Bei deaktivierter Wi-Fi®-Funktion wird nichts angezeigt.
Status der
Bluetooth-
Verbindung
®
(Grau) (Blau)
Kein Empfang Schlecht Gut
•Eine Antenne für die Bluetooth®-Verbindung befindet sich in
der Instrumententafel. In den folgenden Fällen und/oder an
den folgenden Orten kann sich die Bluetooth
®-Ve r b i n d u n g
verschlechtern und die Ve rwendung eines Bluetooth®-
Telefons mit dem System möglicherweise nicht funktionieren:
Das Mobiltelefon wird verdeckt (wenn es sich z. B. hinter dem
Sitz, im Handschuhfach oder im Konsolenkasten befindet).
Das Mobiltelefon berührt Metallgegenstände oder wird von
diesen abgedeckt.
• Legen Sie das Bluetooth
®-Telefon an eine Stelle, an der eine
gute Bluetooth®-Verbindung gewährleistet ist.

17
1. GRUNDFUNKTIONEN
KURZANLEITUNG
GS_Navi+MM_OM99M56M_(EM)
15.09.17 15:40
1

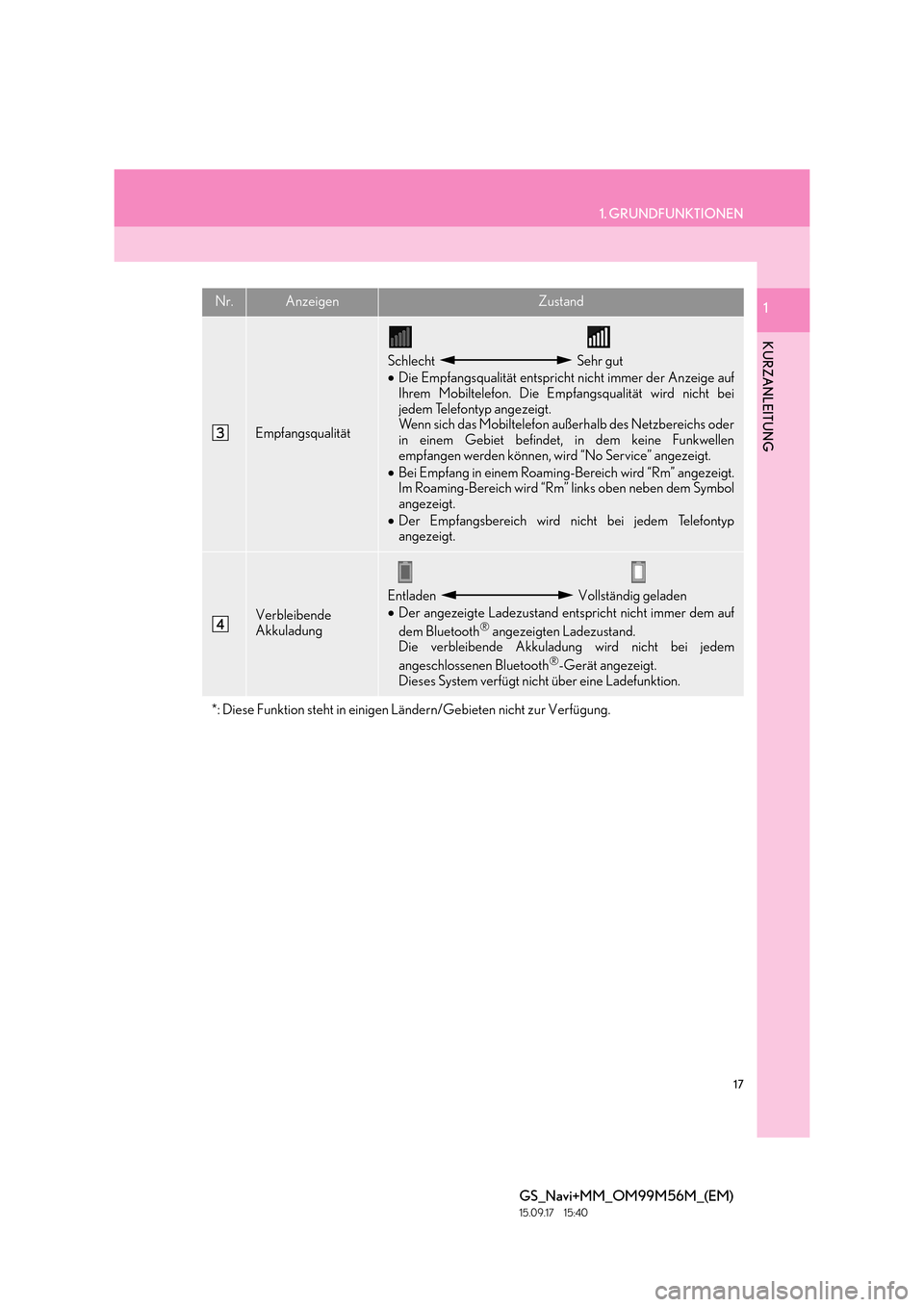

Empfangsqualität
Schlecht Sehr gut
•Die Empfangsqualität entspricht nicht immer der Anzeige auf
Ihrem Mobiltelefon. Die Empfangsqualität wird nicht bei
jedem Telefontyp angezeigt.
Wenn sich das Mobiltelefon außerhalb des Netzbereichs oder
in einem Gebiet befindet, in dem keine Funkwellen
empfangen werden können, wird “No Service” angezeigt.
• Bei Empfang in einem Roaming-Bereich wird “Rm” angezeigt.
Im Roaming-Bereich wird “Rm” links oben neben dem Symbol
angezeigt.
• Der Empfangsbereich wird nicht bei jedem Telefontyp
angezeigt.
Verbleibende
Akkuladung
Entladen Vollständig geladen
•Der angezeigte Ladezustand entspricht nicht immer dem auf
dem Bluetooth
® angezeigten Ladezustand.
Die verbleibende Akkuladung wird nicht bei jedem
angeschlossenen Bluetooth
®-Gerät angezeigt.
Dieses System verfügt nicht über eine Ladefunktion.
*: Diese Funktion steht in einigen Ländern/Gebieten nicht zur Verfügung.
Nr.AnzeigenZustand

18
1. GRUNDFUNKTIONEN
GS_Navi+MM_OM99M56M_(EM)
15.09.17 15:40

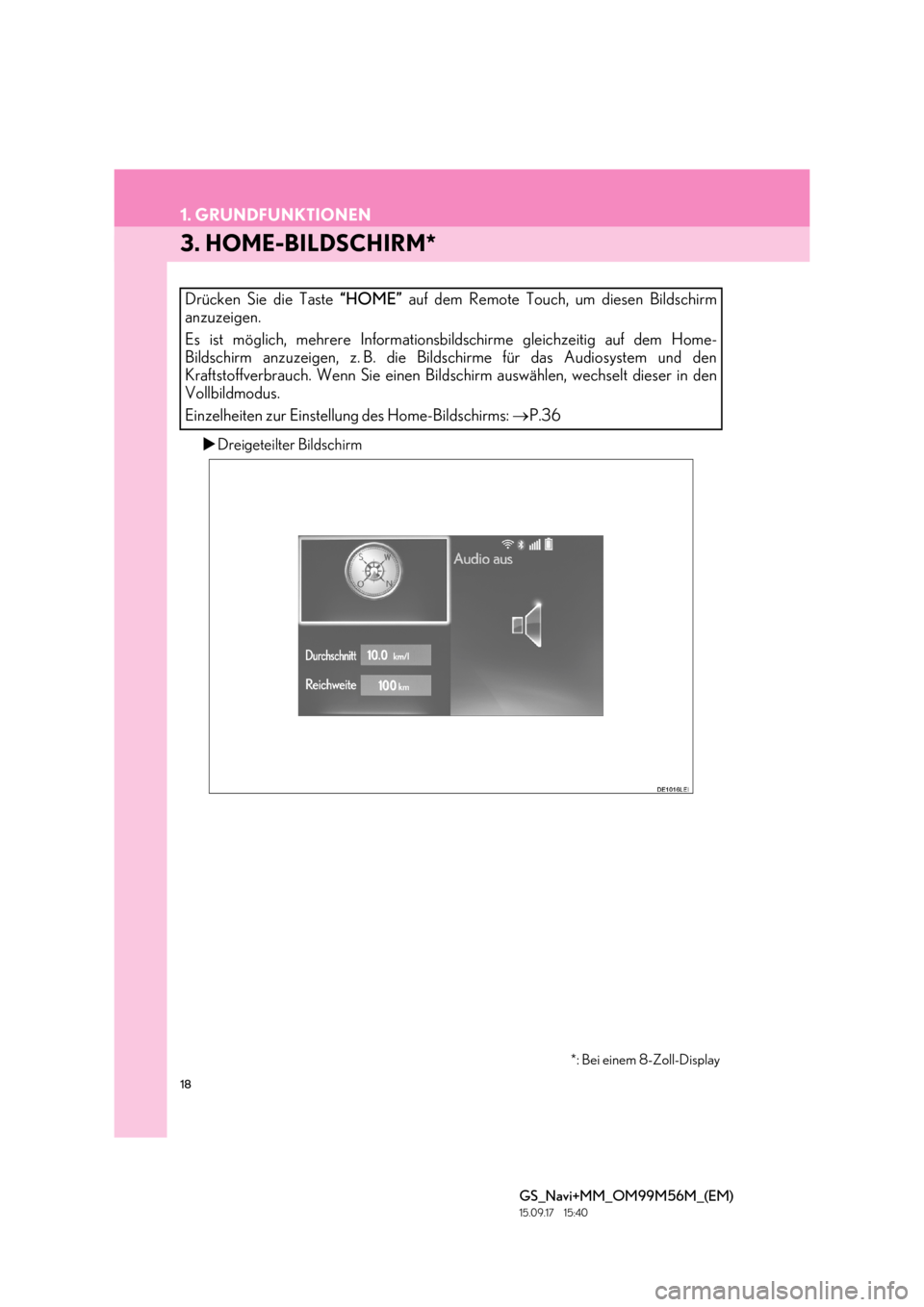

3. HOME-BILDSCHIRM*
XDreigeteilter Bildschirm
Drücken Sie die Taste “HOME” auf dem Remote Touch, um diesen Bildschirm
anzuzeigen.
Es ist möglich, mehrere Informationsbildschirme gleichzeitig auf dem Home-
Bildschirm anzuzeigen, z. B. die Bildschirme für das Audiosystem und den
Kraftstoffverbrauch. Wenn Sie einen Bildschirm auswählen, wechselt dieser in den
Vollbildmodus.
Einzelheiten zur Einstellung des Home-Bildschirms: →P.36
*: Bei einem 8-Zoll-Display

19
1. GRUNDFUNKTIONEN
KURZANLEITUNG
GS_Navi+MM_OM99M56M_(EM)
15.09.17 15:40

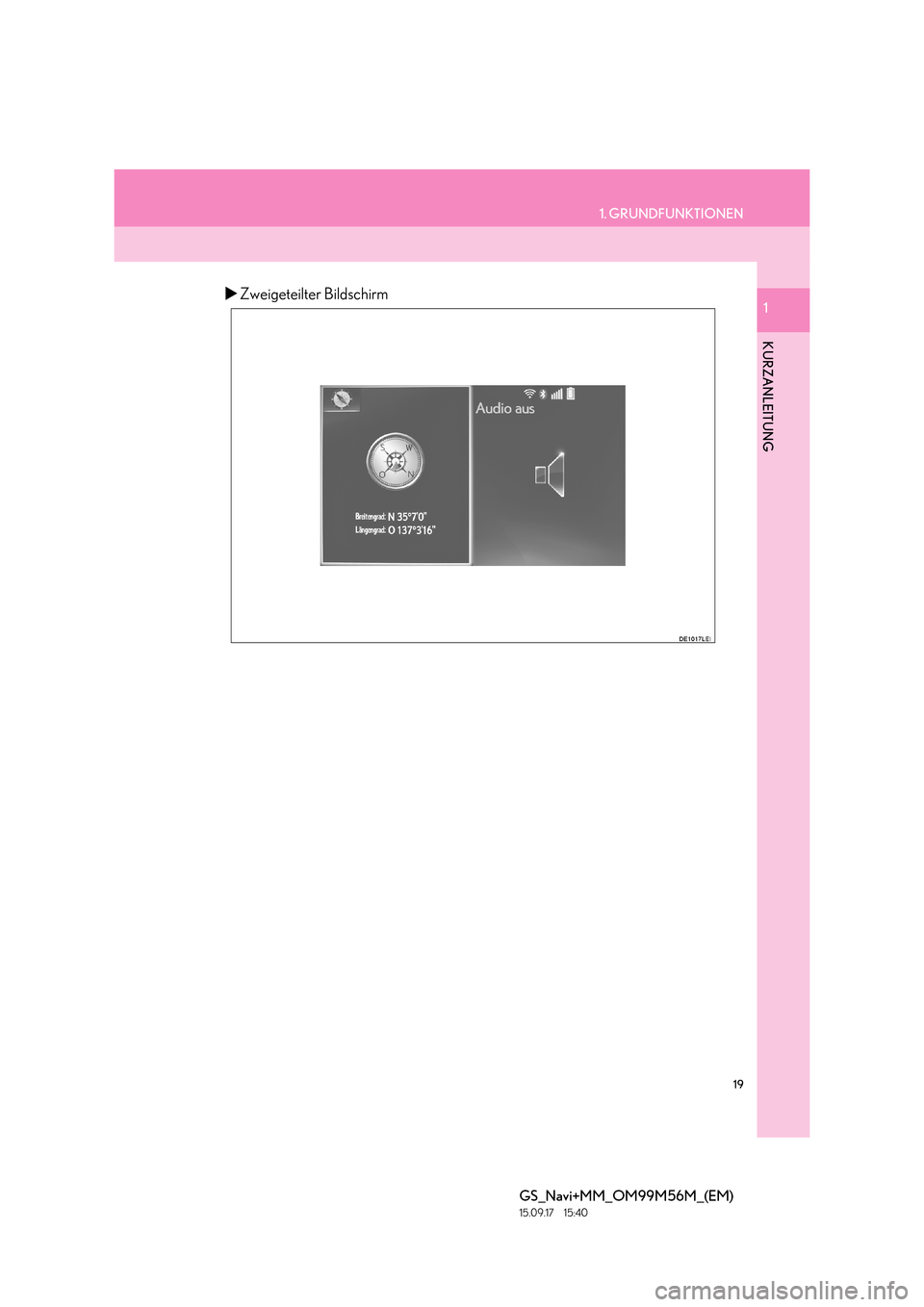

1XZweigeteilter Bildschirm

20
GS_Navi+MM_OM99M56M_(EM)
15.09.17 15:40
2. KURZÜBERSICHT

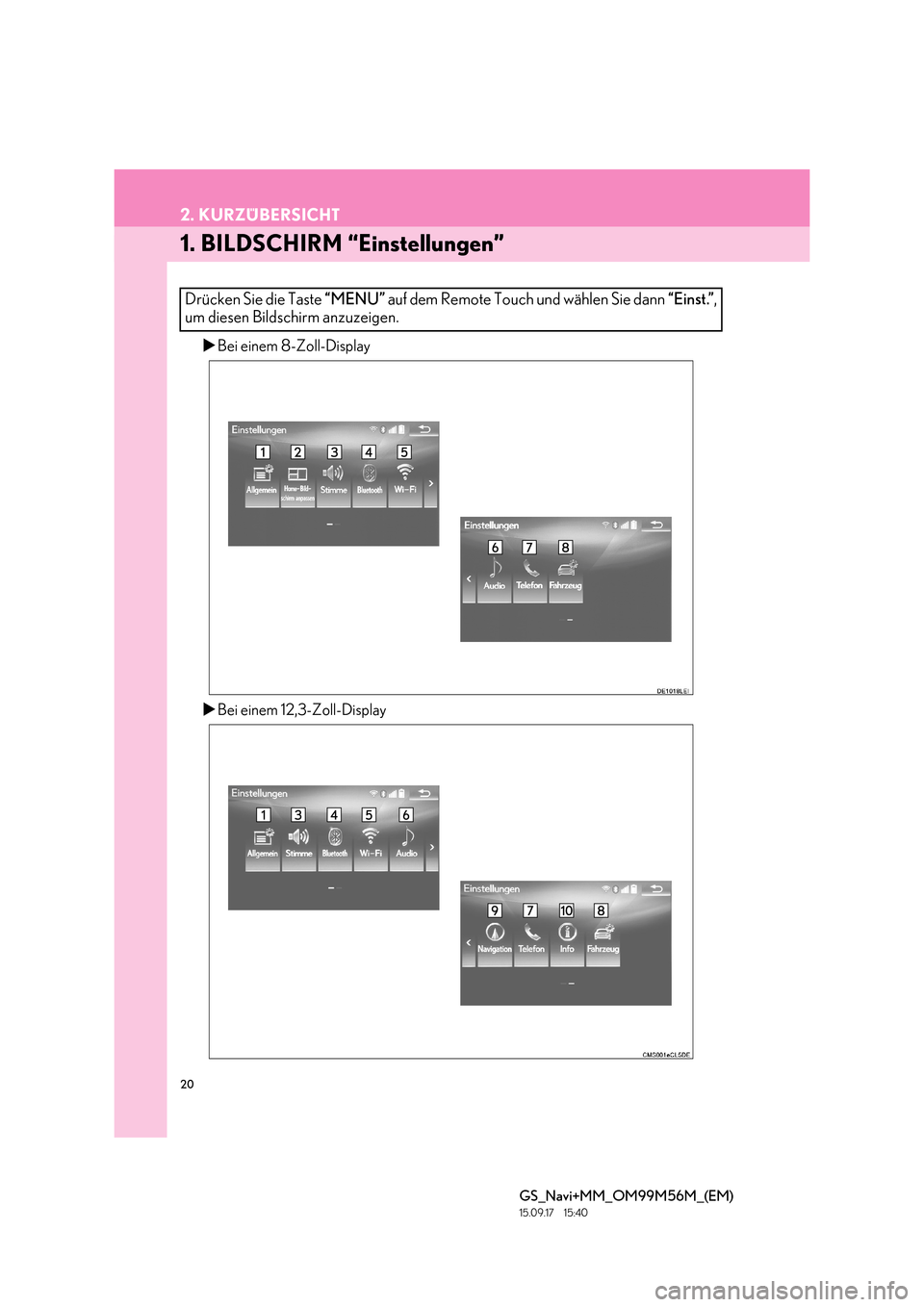

1. BILDSCHIRM “Einstellungen”
XBei einem 8-Zoll-Display
X Bei einem 12,3-Zoll-Display
Drücken Sie die Taste “MENU” auf dem Remote Touch und wählen Sie dann “Einst.”,
um diesen Bildschirm anzuzeigen.
