Lexus GS450h 2016 Navigationshandbuch (in German)

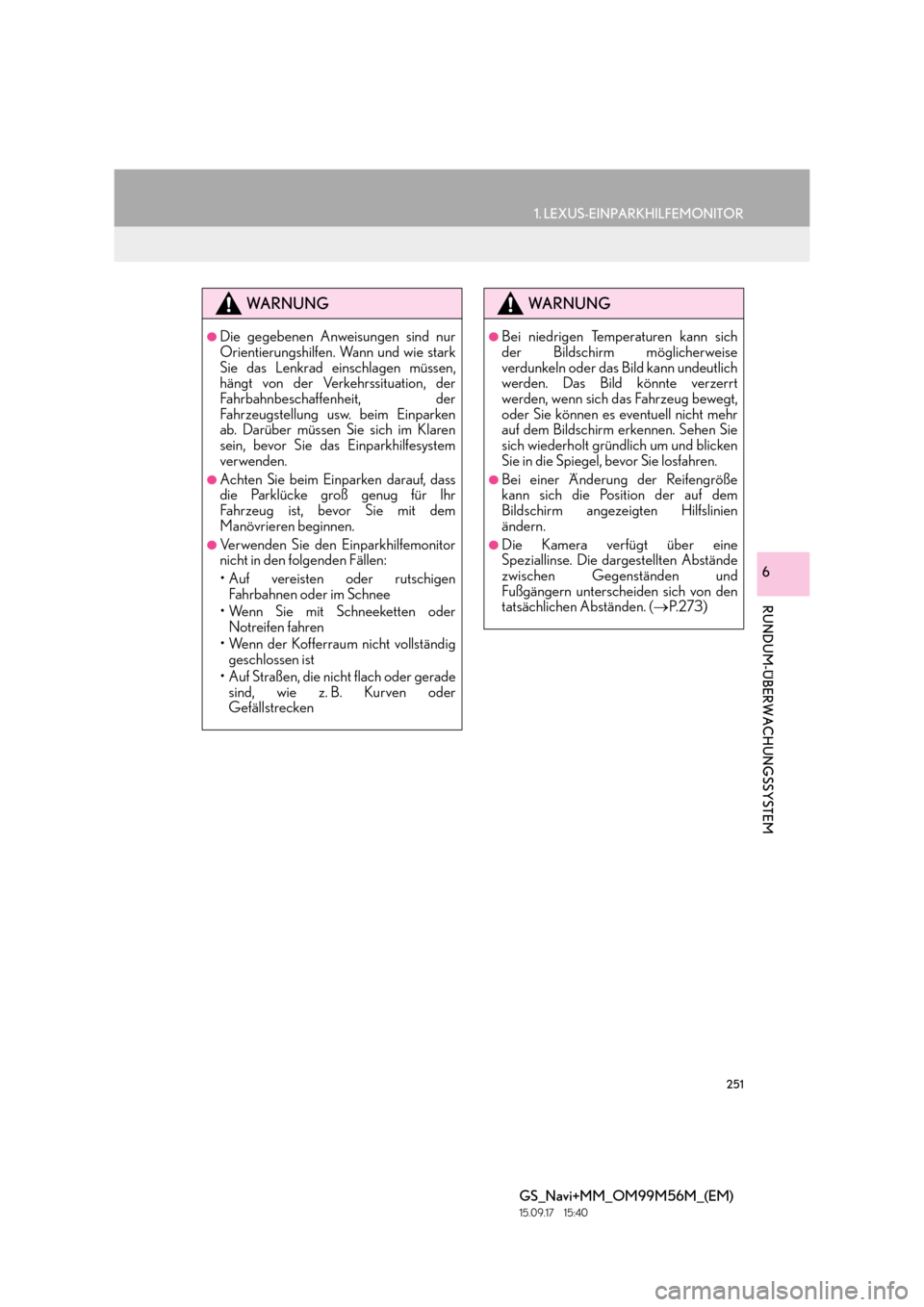

251
1. LEXUS-EINPARKHILFEMONITOR
RUNDUM-ÜBERWACHUNGSSYSTEM
GS_Navi+MM_OM99M56M_(EM)
15.09.17 15:40
6
WA R N U N G
●Die gegebenen Anweisungen sind nur
Orientierungshilfen. Wann und wie stark
Sie das Lenkrad einschlagen müssen,
hängt von der Verkehrssituation, der
Fahrbahnbeschaffenheit, der
Fahrzeugstellung usw. beim Einparken
ab. Darüber müssen Sie sich im Klaren
sein, bevor Sie das Einparkhilfesystem
verwenden.
●Achten Sie beim Einparken darauf, dass
die Parklücke groß genug für Ihr
Fahrzeug ist, bevor Sie mit dem
Manövrieren beginnen.
●Verwenden Sie den Einparkhilfemonitor
nicht in den folgenden Fällen:
• Auf vereisten oder rutschigenFahrbahnen oder im Schnee
• Wenn Sie mit Schneeketten oder Notreifen fahren
• Wenn der Kofferraum nicht vollständig geschlossen ist
• Auf Straßen, die nicht flach oder gerade sind, wie z. B. Kurven oder
Gefällstrecken
WA R N U N G
●Bei niedrigen Temperaturen kann sich
der Bildschirm möglicherweise
verdunkeln oder das Bild kann undeutlich
werden. Das Bild könnte verzerrt
werden, wenn sich das Fahrzeug bewegt,
oder Sie können es eventuell nicht mehr
auf dem Bildschirm erkennen. Sehen Sie
sich wiederholt gründlich um und blicken
Sie in die Spiegel, bevor Sie losfahren.
●Bei einer Änderung der Reifengröße
kann sich die Position der auf dem
Bildschirm angezeigten Hilfslinien
ändern.
●Die Kamera verfügt über eine
Speziallinse. Die dargestellten Abstände
zwischen Gegenständen und
Fußgängern unterscheiden sich von den
tatsächlichen Abständen. ( →P. 2 7 3 )

252
1. LEXUS-EINPARKHILFEMONITOR
GS_Navi+MM_OM99M56M_(EM)
15.09.17 15:40
zDer Einparkhilfemonitor zeigt zunächst de n zuletzt verwendeten Einparkmodus an.
XRechtwinkliges Einparken XParalleles Einparken
BILDSCHIRMANZEIGE
Der Bildschirm des Einparkhilfemonitors wird angezeigt, wenn der Schalt-/
Wählhebel in Stellung “R” geschaltet wird, während sich der Motorschalter Schalter> im Modus IGNITION ON befindet.
Nr.AnzeigeFunktion
Bildschirmtaste zum Umschalten
des AnzeigemodusUmschalten des Anzeigemodus.
Bildschirmtaste zum Umschalten
des EinparkmodusUmschalten des Einparkmodus (Umschalten
zwischen den Hilfebildschirmen für paralleles und
rechtwinkliges Einparken).
Bildschirmtaste zum Ein-/
Ausschalten des
AnnäherungsmodusEin-/Ausschalten des Annäherungsmodus.
(→ P.256)
*Lexus-Einparkhilfesensor
Wird ein Hindernis erfasst, während der Lexus-
Einparkhilfesensor eingeschaltet ist, erfolgt eine
entsprechende Anzeige in der oberen rechten
Ecke des Bildschirms.
*: Bei einem 8-Zoll-Display

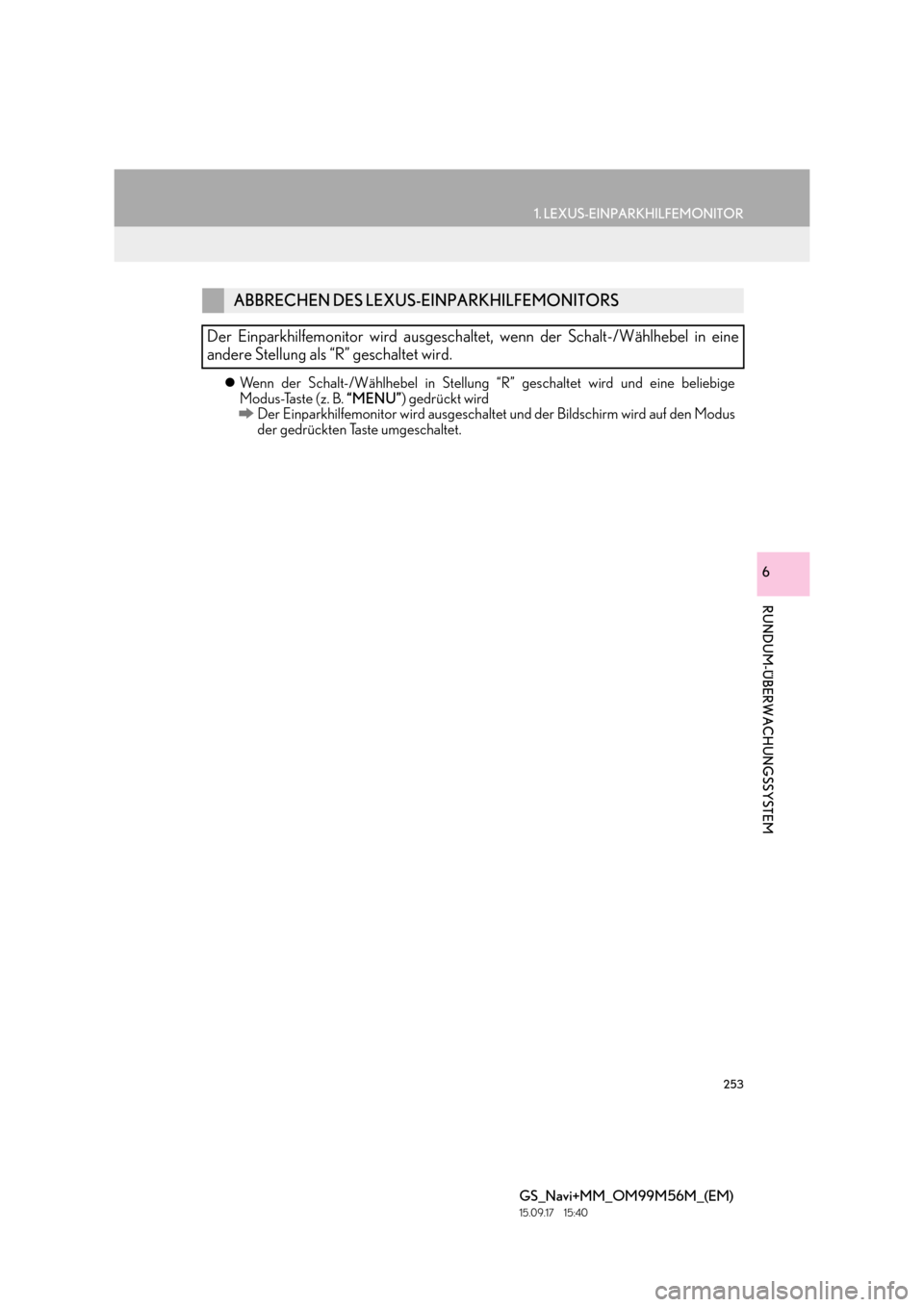

253
1. LEXUS-EINPARKHILFEMONITOR
RUNDUM-ÜBERWACHUNGSSYSTEM
GS_Navi+MM_OM99M56M_(EM)
15.09.17 15:40
6
zWenn der Schalt-/Wählhebel in Stellung “R” geschaltet wird und eine beliebige
Modus-Taste (z. B. “MENU”) gedrückt wird
¨Der Einparkhilfemonitor wird ausgeschaltet und der Bildschirm wird auf den Modus
der gedrückten Taste umgeschaltet.
ABBRECHEN DES LEXUS-EINPARKHILFEMONITORS
Der Einparkhilfemonitor wird ausgeschal tet, wenn der Schalt-/Wählhebel in eine
andere Stellung als “R” geschaltet wird.

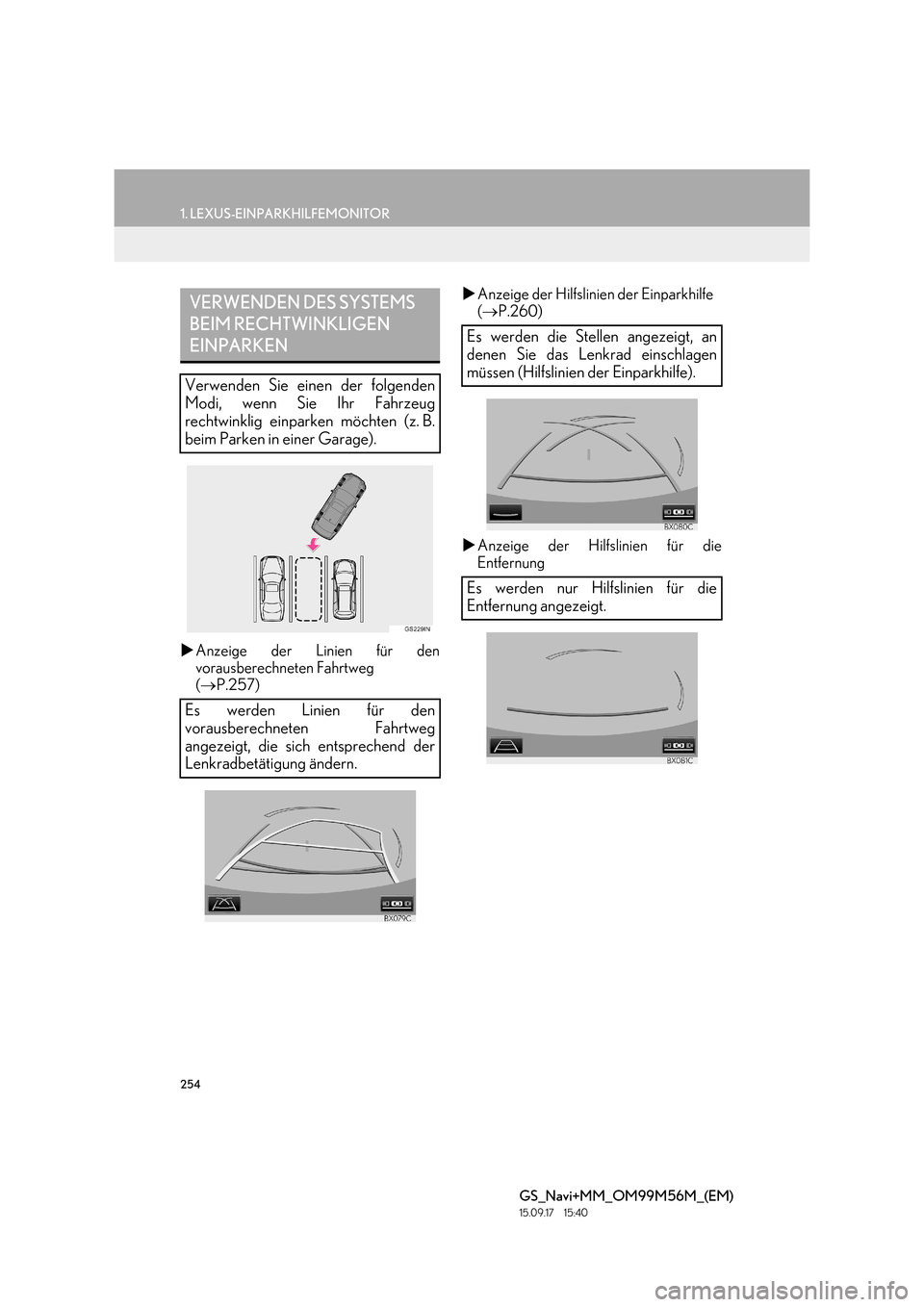

254
1. LEXUS-EINPARKHILFEMONITOR
GS_Navi+MM_OM99M56M_(EM)
15.09.17 15:40
XAnzeige der Linien für den
vorausberechneten Fahrtweg
(→ P.257) X
Anzeige der Hilfslinien der Einparkhilfe
(→ P.260)
X Anzeige der Hilfslinien für die
Entfernung
VERWENDEN DES SYSTEMS
BEIM RECHTWINKLIGEN
EINPARKEN
Verwenden Sie einen der folgenden
Modi, wenn Sie Ihr Fahrzeug
rechtwinklig einparken möchten (z. B.
beim Parken in einer Garage).
Es werden Linien für den
vorausberechneten Fahrtweg
angezeigt, die sich entsprechend der
Lenkradbetätigung ändern.
Es werden die Stellen angezeigt, an
denen Sie das Lenkrad einschlagen
müssen (Hilfslinien der Einparkhilfe).
Es werden nur Hilfslinien für die
Entfernung angezeigt.

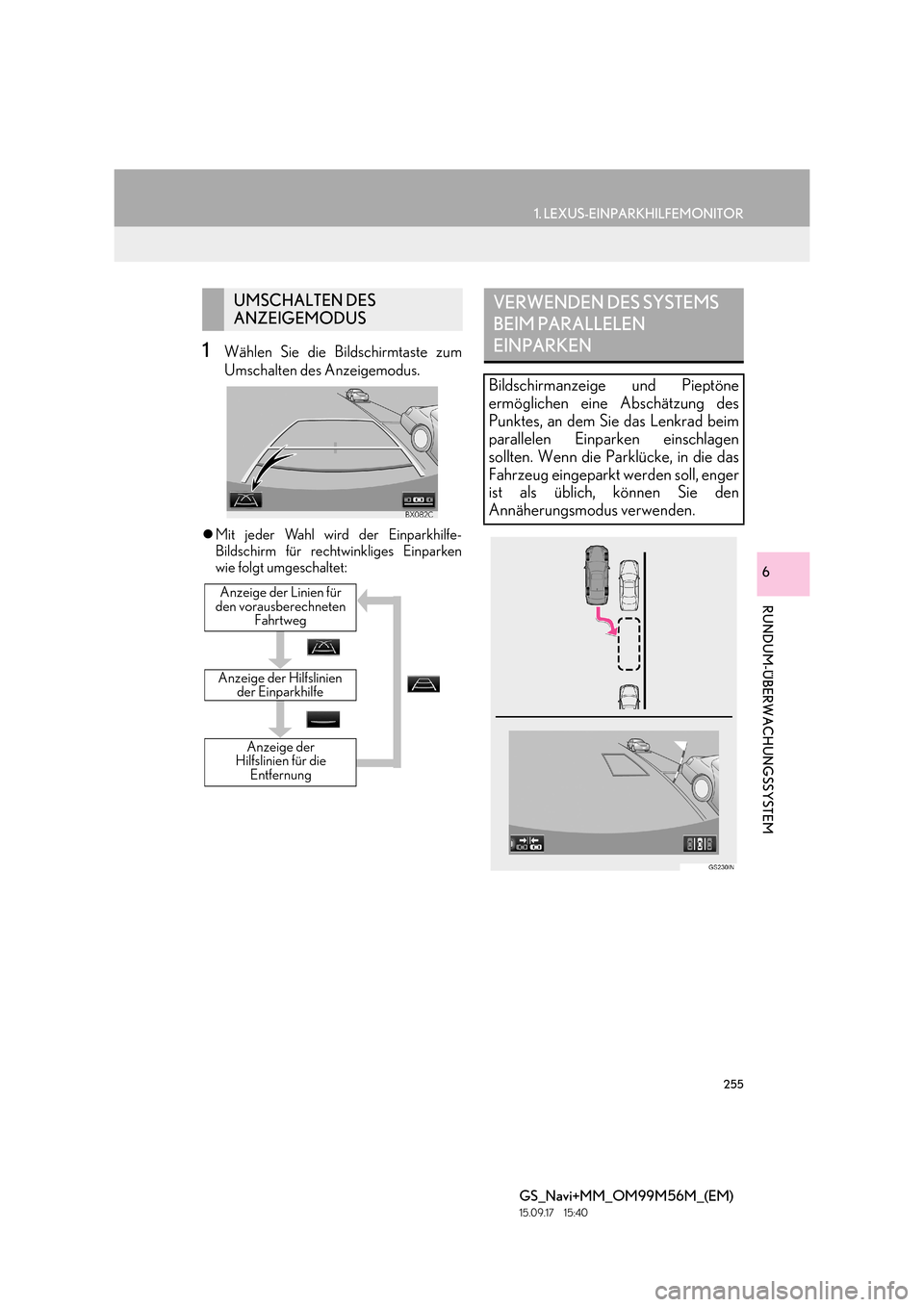

255
1. LEXUS-EINPARKHILFEMONITOR
RUNDUM-ÜBERWACHUNGSSYSTEM
GS_Navi+MM_OM99M56M_(EM)
15.09.17 15:40
6
1Wählen Sie die Bildschirmtaste zum
Umschalten des Anzeigemodus.
zMit jeder Wahl wird der Einparkhilfe-
Bildschirm für rechtwinkliges Einparken
wie folgt umgeschaltet:
UMSCHALTEN DES
ANZEIGEMODUS
Anzeige der
Hilfslinien für die Entfernung
Anzeige der Hilfslinien der Einparkhilfe
Anzeige der Linien für
den vorausberechneten Fahrtweg
VERWENDEN DES SYSTEMS
BEIM PARALLELEN
EINPARKEN
Bildschirmanzeige und Pieptöne
ermöglichen eine Abschätzung des
Punktes, an dem Sie das Lenkrad beim
parallelen Einparken einschlagen
sollten. Wenn die Parklücke, in die das
Fahrzeug eingeparkt werden soll, enger
ist als üblich, können Sie den
Annäherungsmodus verwenden.

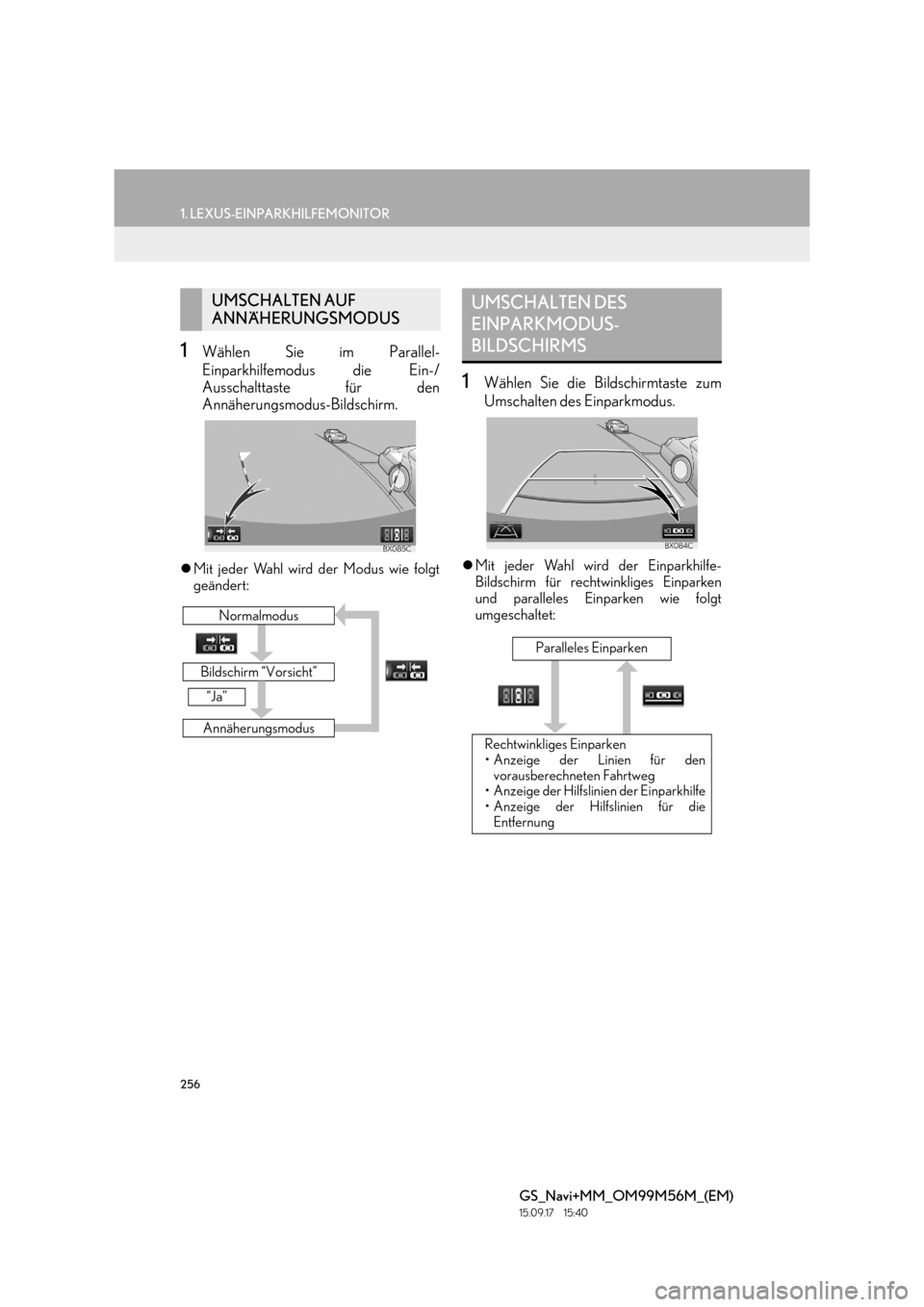

256
1. LEXUS-EINPARKHILFEMONITOR
GS_Navi+MM_OM99M56M_(EM)
15.09.17 15:40
1Wählen Sie im Parallel-
Einparkhilfemodus die Ein-/
Ausschalttaste für den
Annäherungsmodus-Bildschirm.
zMit jeder Wahl wird der Modus wie folgt
geändert:
1Wählen Sie die Bildschirmtaste zum
Umschalten des Einparkmodus.
zMit jeder Wahl wird der Einparkhilfe-
Bildschirm für rechtwinkliges Einparken
und paralleles Einparken wie folgt
umgeschaltet:
UMSCHALTEN AUF
ANNÄHERUNGSMODUS
Bildschirm “Vorsicht”
Normalmodus
Annäherungsmodus “Ja”
UMSCHALTEN DES
EINPARKMODUS-
BILDSCHIRMS
Rechtwinkliges Einparken
• Anzeige der Linien für den
vorausberechneten Fahrtweg
• Anzeige der Hilfslinien der Einparkhilfe
• Anzeige der Hilfslinien für die Entfernung Paralleles Einparken

257
1. LEXUS-EINPARKHILFEMONITOR
GS_Navi+MM_OM99M56M_(EM)
15.09.17 15:40
RUNDUM-ÜBERWACHUNGSSYSTEM
6

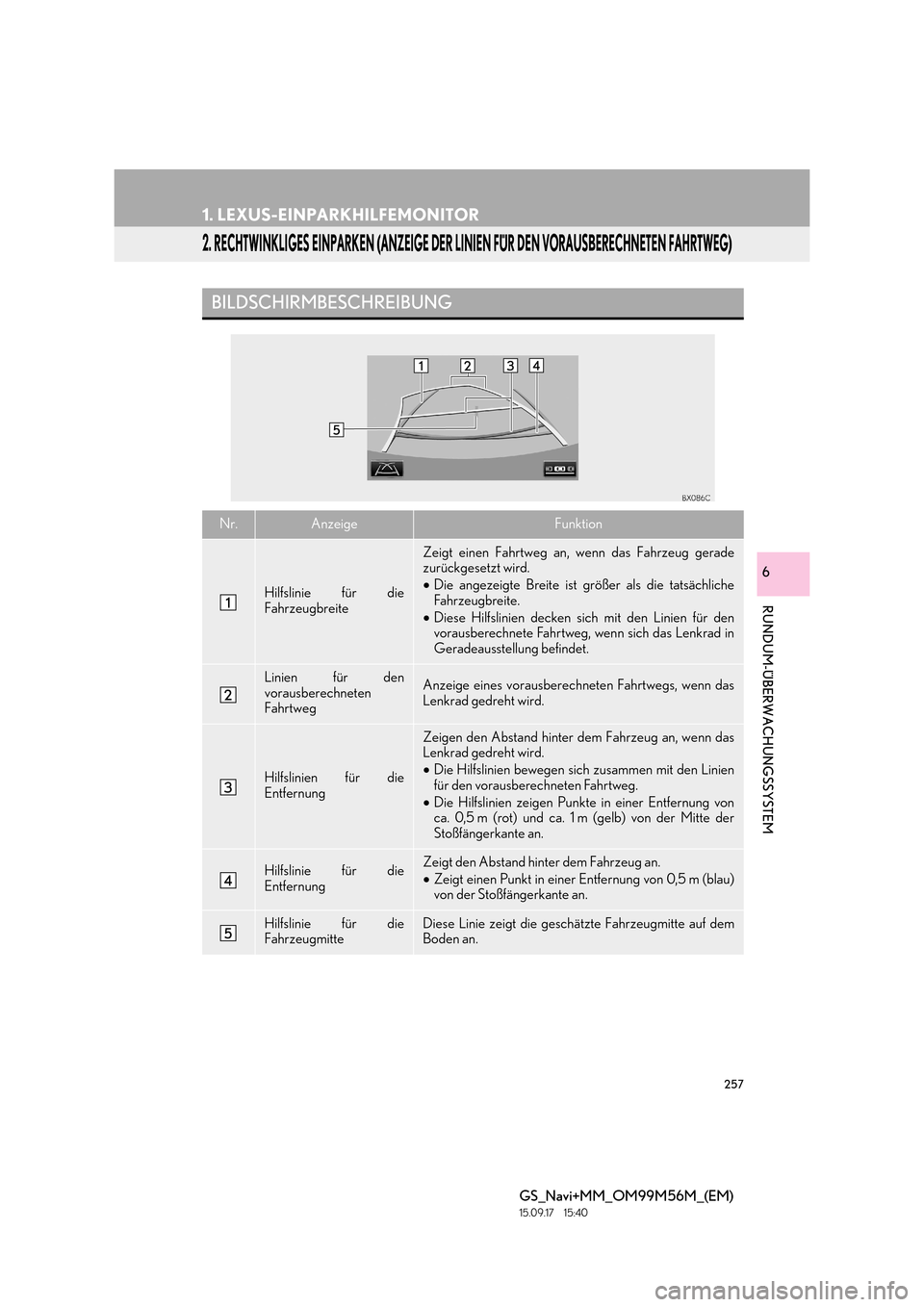

2. RECHTWINKLIGES EINPARKEN (ANZEIGE DER LINIEN FÜR DEN VORAUSBERECHNETEN FAHRTWEG)
BILDSCHIRMBESCHREIBUNG
Nr.AnzeigeFunktion
Hilfslinie für die
Fahrzeugbreite
Zeigt einen Fahrtweg an, wenn das Fahrzeug gerade
zurückgesetzt wird.
•Die angezeigte Breite ist größer als die tatsächliche
Fahrzeugbreite.
• Diese Hilfslinien decken sich mit den Linien für den
vorausberechnete Fahrtweg, wenn sich das Lenkrad in
Geradeausstellung befindet.
Linien für den
vorausberechneten
FahrtwegAnzeige eines vorausberechneten Fahrtwegs, wenn das
Lenkrad gedreht wird.
Hilfslinien für die
Entfernung
Zeigen den Abstand hinter dem Fahrzeug an, wenn das
Lenkrad gedreht wird.
•Die Hilfslinien bewegen sich zusammen mit den Linien
für den vorausberechneten Fahrtweg.
• Die Hilfslinien zeigen Punkte in einer Entfernung von
ca. 0,5 m (rot) und ca. 1 m (gelb) von der Mitte der
Stoßfängerkante an.
Hilfslinie für die
EntfernungZeigt den Abstand hinter dem Fahrzeug an.
•Zeigt einen Punkt in einer Entfernung von 0,5 m (blau)
von der Stoßfängerkante an.
Hilfslinie für die
FahrzeugmitteDiese Linie zeigt die geschätzte Fahrzeugmitte auf dem
Boden an.

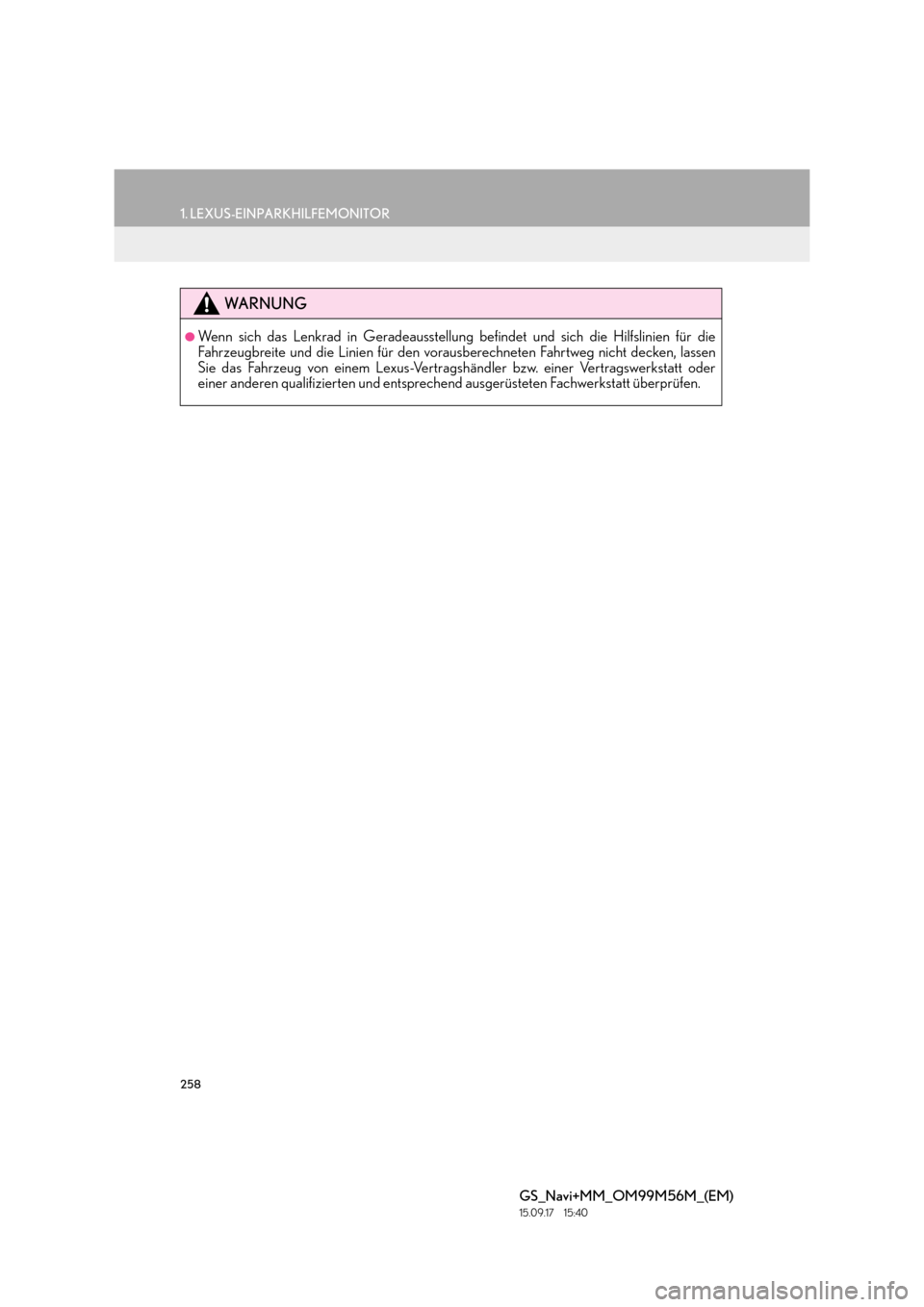

258
1. LEXUS-EINPARKHILFEMONITOR
GS_Navi+MM_OM99M56M_(EM)
15.09.17 15:40
WA R N U N G
●Wenn sich das Lenkrad in Geradeausstellung befindet und sich die Hilfslinien für die
Fahrzeugbreite und die Linien für den vorausberechneten Fahrtweg nicht decken, lassen
Sie das Fahrzeug von einem Lexus-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.

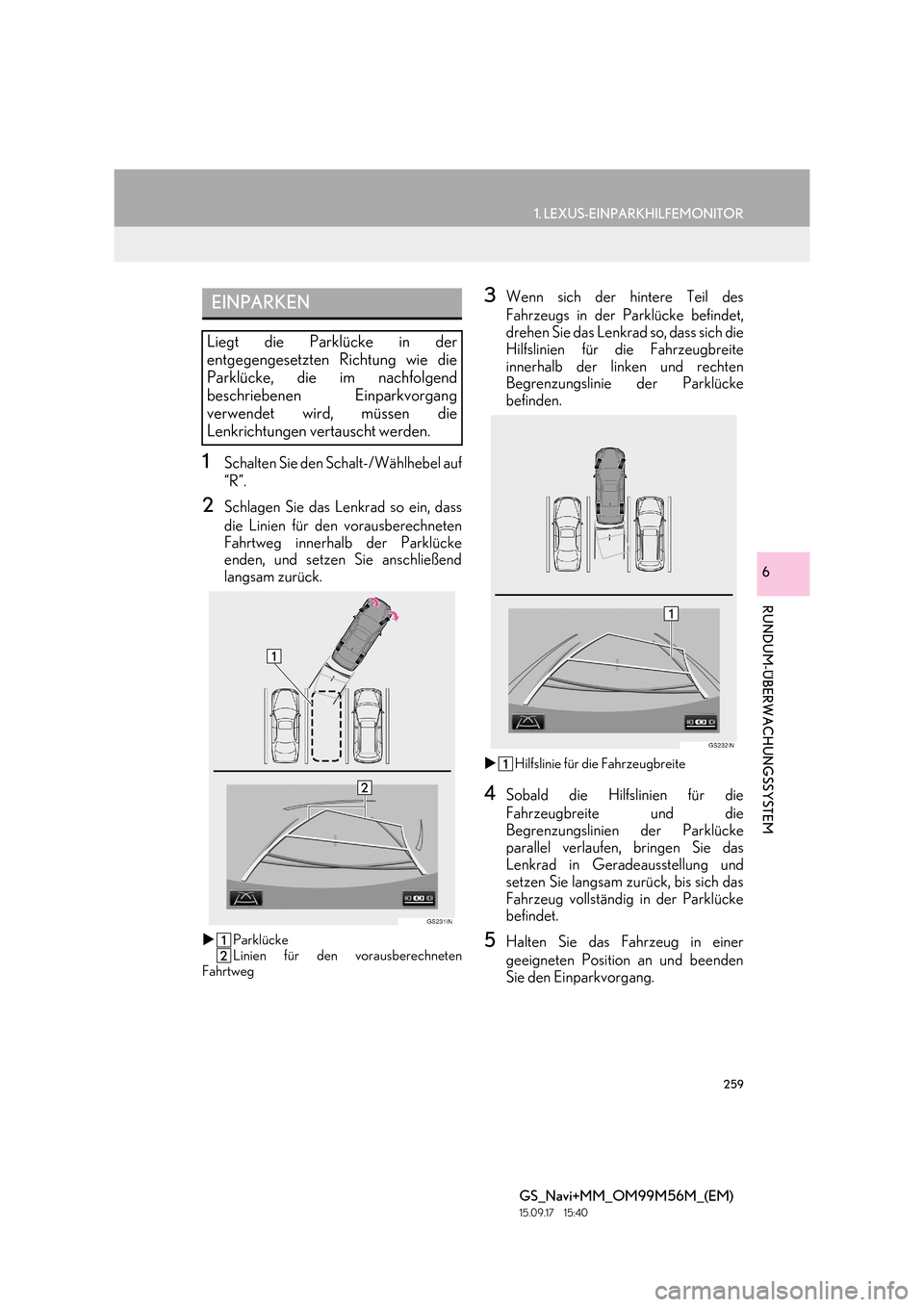

259
1. LEXUS-EINPARKHILFEMONITOR
RUNDUM-ÜBERWACHUNGSSYSTEM
GS_Navi+MM_OM99M56M_(EM)
15.09.17 15:40
6
1Schalten Sie den Schalt-/Wählhebel auf
“R”.
2Schlagen Sie das Lenkrad so ein, dass
die Linien für den vorausberechneten
Fahrtweg innerhalb der Parklücke
enden, und setzen Sie anschließend
langsam zurück.
XParklücke
Linien für den vorausberechneten
Fahrtweg
3Wenn sich der hintere Teil des
Fahrzeugs in der Parklücke befindet,
drehen Sie das Lenkrad so, dass sich die
Hilfslinien für die Fahrzeugbreite
innerhalb der linken und rechten
Begrenzungslinie der Parklücke
befinden.
X Hilfslinie für die Fahrzeugbreite
4Sobald die Hilfslinien für die
Fahrzeugbreite und die
Begrenzungslinien der Parklücke
parallel verlaufen, bringen Sie das
Lenkrad in Geradeausstellung und
setzen Sie langsam zurück, bis sich das
Fahrzeug vollständig in der Parklücke
befindet.
5Halten Sie das Fahrzeug in einer
geeigneten Position an und beenden
Sie den Einparkvorgang.
EINPARKEN
Liegt die Parklücke in der
entgegengesetzten Richtung wie die
Parklücke, die im nachfolgend
beschriebenen Einparkvorgang
verwendet wird, müssen die
Lenkrichtungen vertauscht werden.

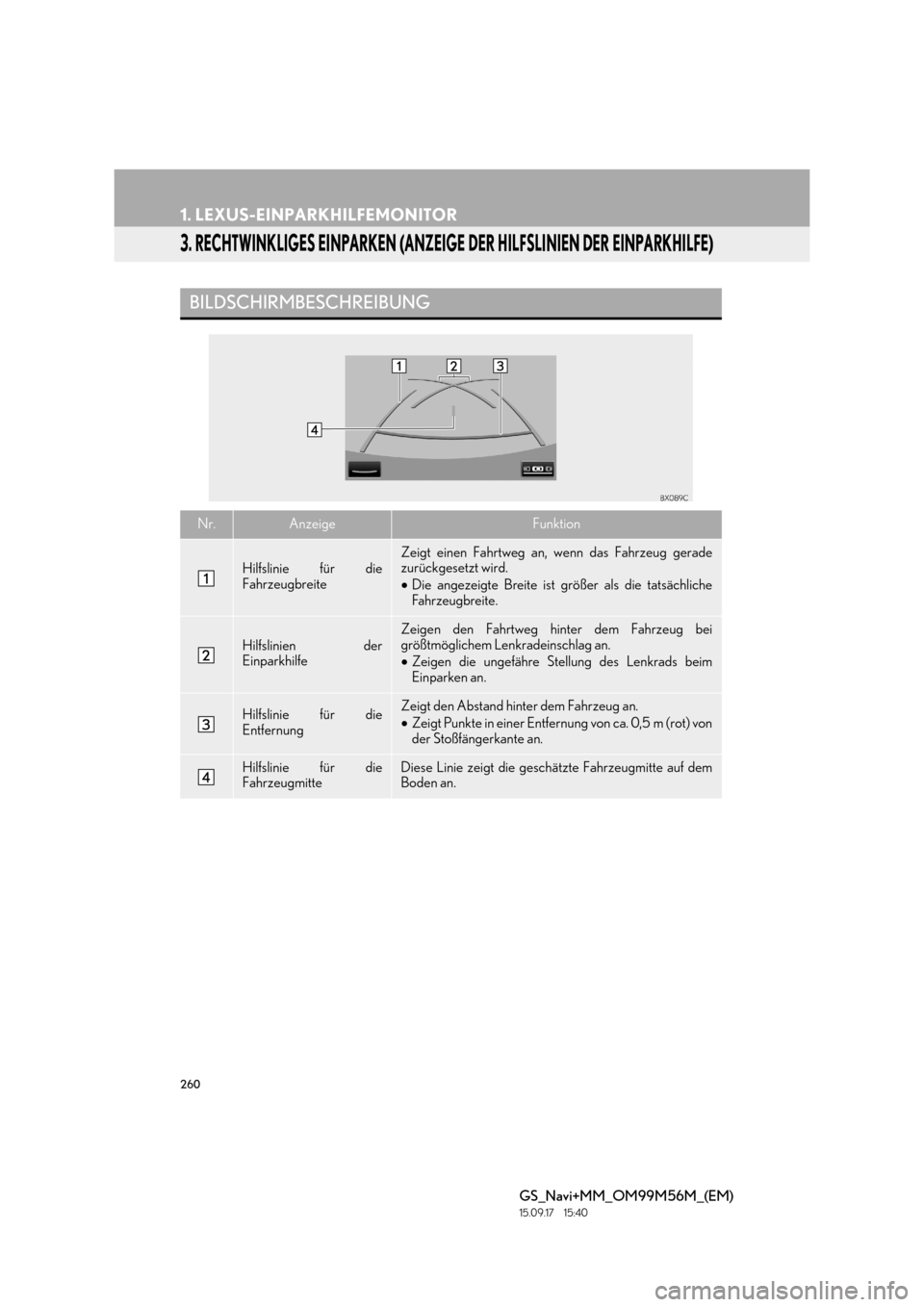

260
1. LEXUS-EINPARKHILFEMONITOR
GS_Navi+MM_OM99M56M_(EM)
15.09.17 15:40
3. RECHTWINKLIGES EINPARKEN (ANZEIGE DER HILFSLINIEN DER EINPARKHILFE)
BILDSCHIRMBESCHREIBUNG
Nr.AnzeigeFunktion
Hilfslinie für die
Fahrzeugbreite
Zeigt einen Fahrtweg an, wenn das Fahrzeug gerade
zurückgesetzt wird.
•Die angezeigte Breite ist größer als die tatsächliche
Fahrzeu gbreite.
Hilfslinien der
Einparkhilfe
Zeigen den Fahrtweg hinter dem Fahrzeug bei
größtmöglichem Lenkradeinschlag an.
•Zeigen die ungefähre Stellung des Lenkrads beim
Einparken an.
Hilfslinie für die
EntfernungZeigt den Abstand hinter dem Fahrzeug an.
•Zeigt Punkte in einer Entfernung von ca. 0,5 m (rot) von
der Stoßfängerkante an.
Hilfslinie für die
FahrzeugmitteDiese Linie zeigt die geschätzte Fahrzeugmitte auf dem
Boden an.
