Lexus GS450h 2016 Omistajan käsikirja (in Finnish)

421 6-3. Tee-se-itse-huolto
6
Huolto ja hoito
OM30F00FI
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyksessä.
Kun olet asentanut polttimon kannan, kiinnitä johdin pidikkeillä ja jos vaihdat
vasemmanpuoleista polttimoa, muista asentaa pesunestesäiliön täyttöaukon pultti.
4
Oikea puoliVa s e n p u o l i
OM30F00FI.book Page 421 Monday, February 6, 2017 12:40 PM

4226-3. Tee-se-itse-huolto
OM30F00FI
nLähestymisvalot
Paina ulkopeilin yläosaa kääntääk-
sesi peililasia ylöspäin ja kiinnitä
suojateippi peilikotelon alaosaan.
Aseta 2 suojateippiin käärittyä lit-
teää ruuvitalttaa ja irrota pidikkeet
peilin takaa.
Kampea peiliä itseäsi kohti, irrottaen
pidikkeet 2 kerrallaan.
Toimi varovasti, ettei peili pääse
putoamaan.
Irrota liittimet peilin takaa ja irrota
peili.
Kun irrotat ohuet liittimet, merkitse
toinen liittimistä teipinpalalla, ettet
sekoita niitä asennusvaiheessa.
Toimi varovasti, ettei peili pääse
putoamaan.
Kun käsittelet peiliä, älä koske rasvaisiin kohtiin.
Liittimien määrä vaihtelee auton varustelusta riippuen.
Avaa ruuvit ja irrota peilikotelo.
1
2
3
4
OM30F00FI.book Page 422 Monday, February 6, 2017 12:40 PM

423 6-3. Tee-se-itse-huolto
6
Huolto ja hoito
OM30F00FI
Käännä polttimon kantaa vasta-
päivään.
Irrota polttimo.
Kun olet asentanut uuden poltti-
mon, kiinnitä kanta valon run-
koon.
Kun asennat kantaa, kohdista valon
runkoon ja kantaan painetut merkit.
5
6
7
OM30F00FI.book Page 423 Monday, February 6, 2017 12:40 PM

4246-3. Tee-se-itse-huolto
OM30F00FI
Asenna visiiri peilin runkoon, kiin-
nitä se ruuvilla, asenna sivusuun-
tavilkku ja lähestymisvalo.
Asenna ruuvi vain kuvan osoittamaan
kohtaan.
Sivusuuntavalo: Kohdista valossa ja
kotelossa olevat kielekkeet ja asenna.
Lähestymisvalo: Lukitse valon run-
gon syvennyksessä olevat kielekkeet
kotelon vastaaviin ja kiinnitä.
Irrota kielekkeet ja erota peiliko-
telon ylä- ja alaosa toisistaan.
8
9
OM30F00FI.book Page 424 Monday, February 6, 2017 12:40 PM

425 6-3. Tee-se-itse-huolto
6
Huolto ja hoito
OM30F00FI
Asenna kotelo peilin taakse, ensin
alaosa ja sitten yläosa.
Kun asennat kotelon alaosaa, aseta
suuntavilkun tappi kotelossa olevaan
reikään.
Kiinnitä kotelo ruuveilla ja kytke
liittimet takaisin.
Kiinnitä johtimet koukkuihinsa samalla
tavalla kuin ne olivat.
Kohdista kielekkeet ja kiinnitä
peili painamalla vinottain toisiaan
vastapäätä olevat pidikkeet vuo-
rotellen yhteen.
Varmista, että asennat pidikkeet
kuvan mukaisessa järjestyksessä ja
paina kiinni, kunnes kuulet napsah-
duksen.
Jos et kuule napsahdusta, älä pakota
pidikkeitä kiinni. Irrota sen sijaan peili
ja tarkista, että pidikkeet ovat kohdal-
laan.
10
11
12
OM30F00FI.book Page 425 Monday, February 6, 2017 12:40 PM

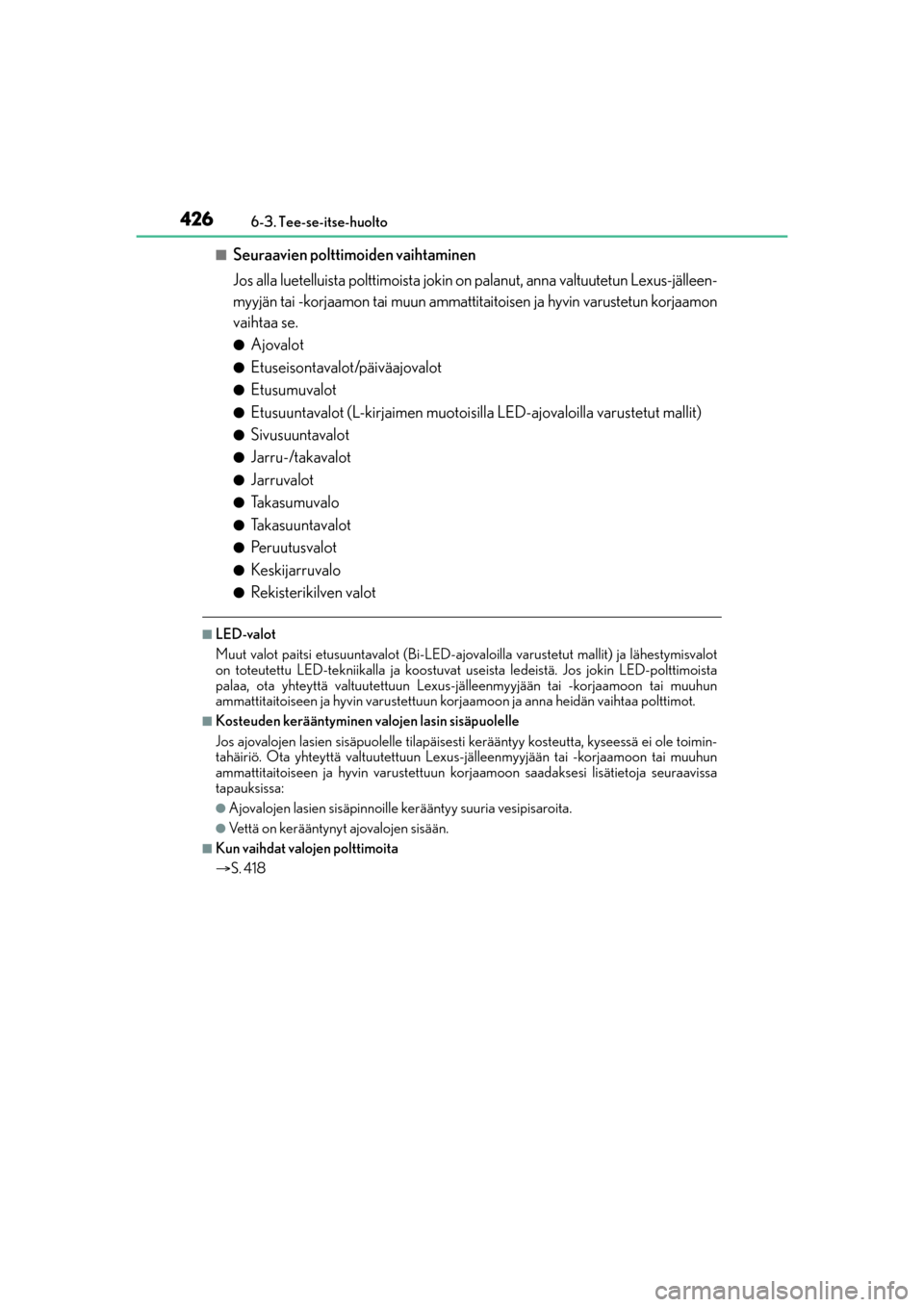

4266-3. Tee-se-itse-huolto
OM30F00FI
nSeuraavien polttimoiden vaihtaminen
Jos alla luetelluista polttimoista jokin on palanut, anna valtuutetun Lexus-jälleen-
myyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun korjaamon
vaihtaa se.
lAjovalot
lEtuseisontavalot/päiväajovalot
lEtusumuvalot
lEtusuuntavalot (L-kirjaimen muotoisilla LED-ajovaloilla varustetut mallit)
lSivusuuntavalot
lJarru-/takavalot
lJarruvalot
lTa k a s u m u v a l o
lTakasuuntavalot
lPeruutusvalot
lKeskijarruvalo
lRekisterikilven valot
nLED-valot
Muut valot paitsi etusuuntavalot (Bi-LED-ajovaloilla varustetut mallit) ja lähestymisvalot
on toteutettu LED-tekniikalla ja koostuvat useista ledeistä. Jos jokin LED-polttimoista
palaa, ota yhteyttä valtuutettuun Lexus-jälleenmyyjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon ja anna heidän vaihtaa polttimot.
nKosteuden kerääntyminen valojen lasin sisäpuolelle
Jos ajovalojen lasien sisäpuolelle tilapäisesti kerääntyy kosteutta, kyseessä ei ole toimin-
tahäiriö. Ota yhteyttä valtuutettuun Lexus-jälleenmyyjään tai -korjaamoon tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon saadaksesi lisätietoja seuraavissa
tapauksissa:
lAjovalojen lasien sisäpinnoille kerääntyy suuria vesipisaroita.
lVettä on kerääntynyt ajovalojen sisään.
nKun vaihdat valojen polttimoita
S. 418
OM30F00FI.book Page 426 Monday, February 6, 2017 12:40 PM

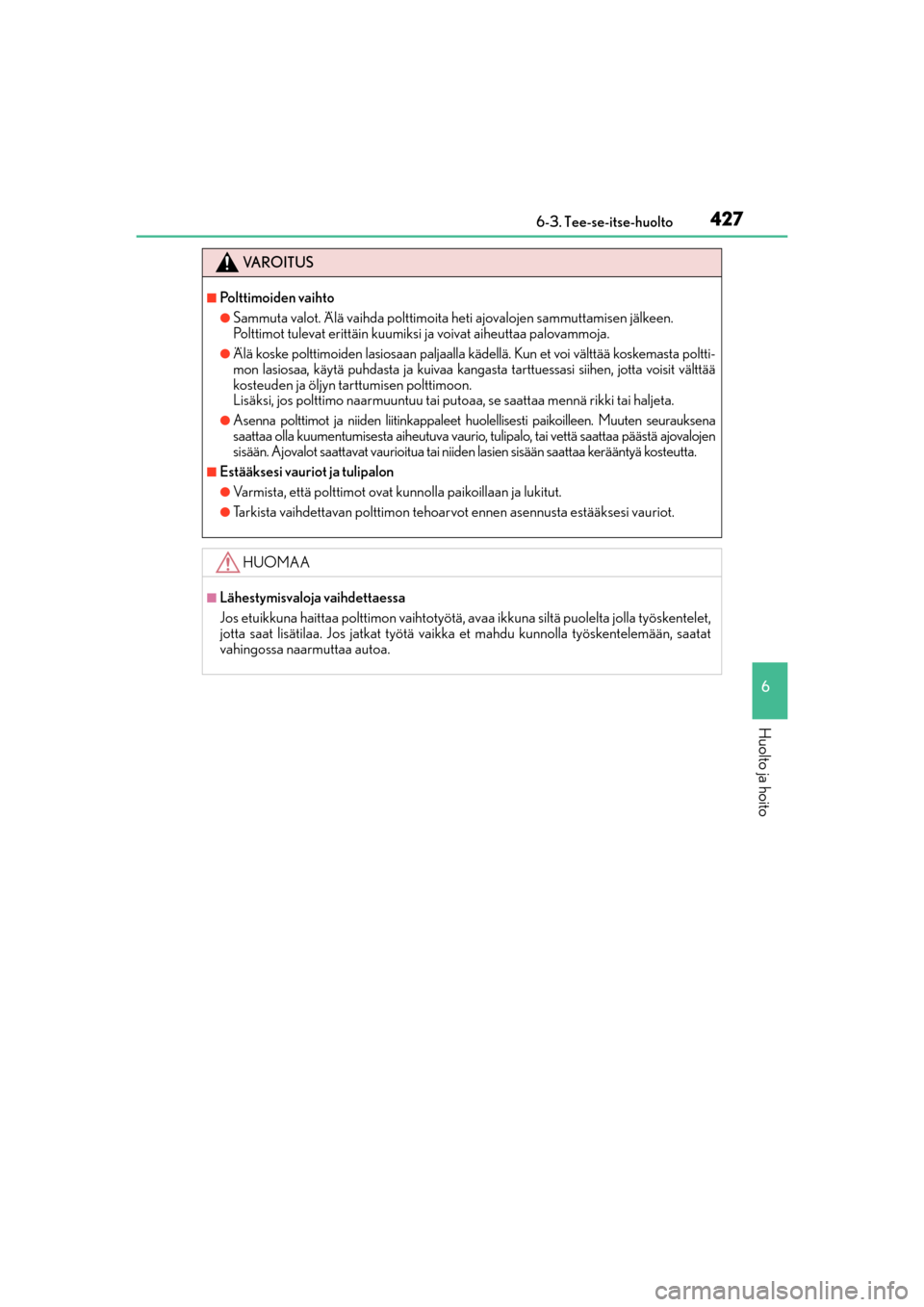

427 6-3. Tee-se-itse-huolto
6
Huolto ja hoito
OM30F00FI
VA R O I T U S
nPolttimoiden vaihto
lSammuta valot. Älä vaihda polttimoita heti ajovalojen sammuttamisen jälkeen.
Polttimot tulevat erittäin kuumiksi ja voivat aiheuttaa palovammoja.
lÄlä koske polttimoiden lasiosaan paljaalla kädellä. Kun et voi välttää koskemasta poltti-
mon lasiosaa, käytä puhdasta ja kuivaa kangasta tarttuessasi siihen, jotta voisit välttää
kosteuden ja öljyn tarttumisen polttimoon.
Lisäksi, jos polttimo naarmuuntuu tai putoaa, se saattaa mennä rikki tai haljeta.
lAsenna polttimot ja niiden liitinkappaleet huolellisesti paikoilleen. Muuten seurauksena
saattaa olla kuumentumisesta aiheutuva vaurio, tulipalo, tai vettä saattaa päästä ajovalojen
sisään. Ajovalot saattavat vaurioitua tai niiden lasien sisään saattaa kerääntyä kosteutta.
nEstääksesi vauriot ja tulipalon
lVarmista, että polttimot ovat kunnolla paikoillaan ja lukitut.
lTarkista vaihdettavan polttimon tehoarvot ennen asennusta estääksesi vauriot.
HUOMAA
nLähestymisvaloja vaihdettaessa
Jos etuikkuna haittaa polttimon vaihtotyötä, avaa ikkuna siltä puolelta jolla työskentelet,
jotta saat lisätilaa. Jos jatkat työtä vaikka et mahdu kunnolla työskentelemään, saatat
vahingossa naarmuttaa autoa.
OM30F00FI.book Page 427 Monday, February 6, 2017 12:40 PM

4286-3. Tee-se-itse-huolto
OM30F00FI
OM30F00FI.book Page 428 Monday, February 6, 2017 12:40 PM

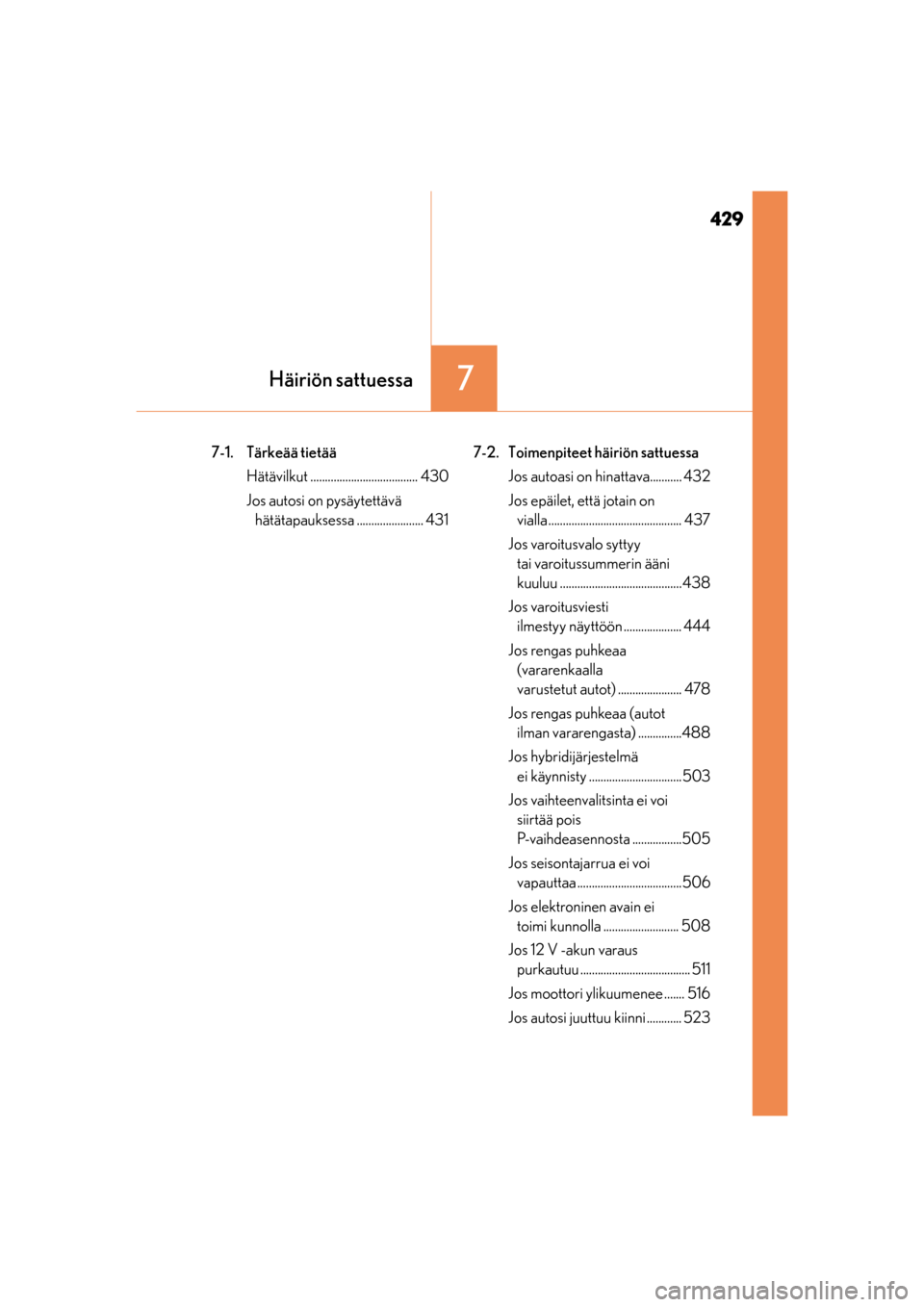

429
7Häiriön sattuessa
OM30F00FI
7-1. Tärkeää tietää
Hätävilkut ..................................... 430
Jos autosi on pysäytettävä
hätätapauksessa ....................... 4317-2. Toimenpiteet häiriön sattuessa
Jos autoasi on hinattava........... 432
Jos epäilet, että jotain on
vialla .............................................. 437
Jos varoitusvalo syttyy
tai varoitussummerin ääni
kuuluu ..........................................438
Jos varoitusviesti
ilmestyy näyttöön .................... 444
Jos rengas puhkeaa
(vararenkaalla
varustetut autot) ...................... 478
Jos rengas puhkeaa (autot
ilman vararengasta) ...............488
Jos hybridijärjestelmä
ei käynnisty ................................503
Jos vaihteenvalitsinta ei voi
siirtää pois
P-vaihdeasennosta .................505
Jos seisontajarrua ei voi
vapauttaa ....................................506
Jos elektroninen avain ei
toimi kunnolla .......................... 508
Jos 12 V -akun varaus
purkautuu ...................................... 511
Jos moottori ylikuumenee ....... 516
Jos autosi juuttuu kiinni ............ 523
OM30F00FI.book Page 429 Monday, February 6, 2017 12:40 PM

4307-1. Tärkeää tietää
OM30F00FI
Hätävilkut
Paina katkaisinta.
Kaikki suuntavalot vilkkuvat.
Valot sammuvat painamalla katkaisinta
toistamiseen.
nHätävilkut
Jos hätävilkkuja käytetään pitkän aikaa hybridijärjestelmän ollessa sammutettuna (kun
READY-merkkivalo ei pala) 12 V -akun varaus saattaa purkautua.
Hätävilkkuja käytetään varoittamaan muita kuljettajia, jos auto on pysäytettä-
vä tielle rikkoutumisen jne. vuoksi.
OM30F00FI.book Page 430 Monday, February 6, 2017 12:40 PM
